SEGWAY KICKSCOOTER F40E - Patinete electrico NINEBOT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Patinete eléctrico
Marca	Ninebot (Segway)
Modelo	F40E
Dimensiones (desplegado)	1143 × 480 × 1160 mm
Dimensiones (plegado)	1143 × 480 × 495 mm
Peso neto	17,1 kg
Carga útil	30 – 120 kg
Edad recomendada	14 – 60 años
Talla requerida	120 – 200 cm
Velocidad máxima	25 km/h
Autonomía típica	40 km
Pendiente máxima	20 %
Terreno transitable	Asfalto/calzada plana; obstáculos < 1 cm; baches < 3 cm
Temperatura de uso	-10 a 40 °C
Grado de protección	IPX5
Tiempo de carga	Aproximadamente 6,5 h
Batería	36 V / 10,2 Ah / 367 Wh
Motor	350 W nominal
Cargador	100-240 V~ / 70 W
Luz trasera	LED con función de frenado
Modos de velocidad	Eco, Estándar, Sport
Neumáticos	Tubeless 10 pulgadas, presión 50-55 psi
Conectividad	Bluetooth (aplicación móvil)
Seguridad	Gestión de batería (sobrecalentamiento, cortocircuito, etc.) y certificación UL

Preguntas frecuentes - SEGWAY KICKSCOOTER F40E NINEBOT

¿Cómo encender y apagar el patinete?

Presione brevemente el botón de encendido para encender. Para apagar, mantenga presionado el botón durante 3 segundos.

¿Cómo cambiar los modos de velocidad?

Haga doble clic en el botón de encendido para alternar entre los modos Eco, Estándar y Sport. La velocidad máxima varía según el modo.

¿Qué significa el icono de llave o error en la pantalla?

El icono de llave indica que el patinete ha detectado un error. Consulte el manual para identificar el código de error mostrado.

¿Cuál es la autonomía de la batería?

La autonomía típica es de aproximadamente 40 km en condiciones de prueba estándar (carga 75 kg, 25°C, 60% de la velocidad máxima). La autonomía real puede variar.

¿Cuál es el peso máximo soportado?

La carga útil máxima es de 120 kg (264 lbs). Respete este límite por razones de seguridad.

¿Qué presión de neumáticos recomendar?

La presión recomendada es de 50-55 psi (3,4-3,8 bares). Verifique regularmente la presión para un buen rendimiento.

¿Cómo interpretar las barras de batería?

El nivel de batería se indica con 5 barras. Cuando la primera barra se vuelve roja, la batería está muy baja y debe cargarse inmediatamente.

¿Qué hacer si la temperatura de la batería es demasiado alta?

Si el icono del termómetro está encendido, la batería ha alcanzado 55°C o es inferior a 0°C. El patinete no puede acelerar ni cargarse. Espere a que la temperatura vuelva a la normalidad antes de usarlo.

¿Cómo conectar el patinete a la aplicación móvil?

Active el Bluetooth en su teléfono inteligente. Abra la aplicación Ninebot/Segway y siga las instrucciones. El icono de Bluetooth en el tablero confirma la conexión.

¿Cuáles son las condiciones de carga?

Cargue la batería entre 0°C y 40°C. Utilice únicamente el cargador proporcionado. El tiempo de carga completo es de aproximadamente 6,5 horas.

MANUAL DE USUARIO SEGWAY KICKSCOOTER F40E NINEBOT

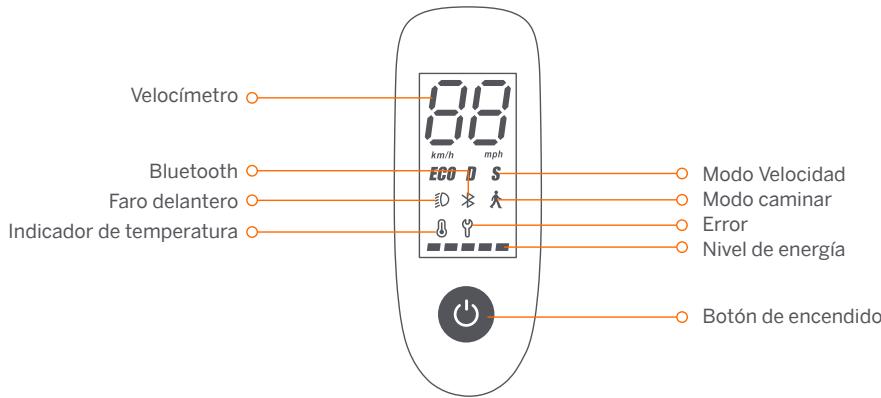

Panel de control y botón de encendido

Boton de encendido: Pulsacion breve para encender. Mantenga presionado el boton 3 segundos para apagar el patinete. Cuando el patinete está encendido, una pulsacion para encender / apagar el faro delantero y luz trasera, dos pulsaciones para cambarir el modo de velocidad.

Velocimetro: indica la velocidad actual. Internacional muestra códigos de error si se detectan averías.

Modocaminar:La velocidad maxima es de 5km / h 3.1 mph

F25E / F30E / F40E: El faro y la luz trasera parpadean y no se pueda apagar.

F20D / F30D / F40D: el faro y la luz trasera está siempre encendidos y no se pueda apagar.

• Cómo habilitar en la aplicación: toca el menu de diapositivas > Configuración > Modo camino

Modo de velocidad: hay tres modelos disponibles. La velocidad Tmaxima es:

Modos	Modelo	F20D	F25E	F30D	F30E	F40D	F40E
ECO (modo de ahorro energetico)		15 km/h	15 km/h	15 km/h	15 km/h	15 km/h	15 km/h
D (modo estándar)		20 km/h	25 km/h	20 km/h	25 km/h	20 km/h	25 km/h
S (modo deportivo)		20 km/h	25 km/h	20 km/h	25 km/h	20 km/h	25 km/h

Error: El icono con forma de llave inglesia indica que el patinete ha detectado un error.

Inductor de temperature: El icono de termómetro siempre encendicho indica que la temperatura de la batería ha alcazado los 55^ (131^) o está por bajo de 0^ (32^) .

• Llegados a este punto, el vehiculo no podra acelerar con normalidad y podria no cargarse. No lo use hasta que la temperatura haya regreso a valores normales.

Bluetooth: El icono indica que el patinete se ha connectado al dispositivo móvil correctamente.

Nivel de energia: El nivel total de la batería es igual a 5 barras.

• La energia de la batería es muy baja cuando la prima barra de la batería es roja. Cargue su KickScooter inmediamente.

	Articulo	Parámetro
Producto	Nombre	Ninebot KickScooter
	Modelo	F20D	F25E
	Largo × Ancho × Alto	Aprox. 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 inch)
	Plegado: Largo × Ancho × Alto	Aprox. 1143 × 480 × 495 mm (45 × 18.9 × 19.5 inch)
	Peso neto	Aprox. 16 kg (35.3 lbs)	Aprox. 15.3 kg (33.7 lbs)
Usuario	Cargafork	30-100 kg (66-220 lbs)
	Edad recomendada	14-60 años
	Altura necesaria	120-200 cm (3'11"-6'6")
Parámetros de la这其中a	Velocidadolestima	Aprox. 20 km/h (12.4 mph)	Aprox. 25 km/h (15.5 mph)
	Autonomía típica [1]	Aprox. 20 km (12.4 miles)	Aprox. 25 km (15.5 miles)
	Pendienteolestima	Aprox. 10%
	Terreno apropiado	Asfalto/pavimento plano; obstáculos <1 cm; aberturas <3 cm
	Temperatura de operación	-10-40°C (14-104°F)
	Temperatura de almacenimiento	-10-50°C (14-122°F)
	Índice IP	IPX5
	Duración de la carga	Aprox. 3.5 h	Aprox. 5 h
Batería	Voltaje nominal	36 V---
	Voltaje de cargaolestimo	42 V---
	Temperatura de carga	0-40°C (32-104°F)
	Capacidad nominal	5100 mAh	7650 mAh
	Energía nominal	183 Wh	275 Wh
	Sistema de gestión de la batería	Protección contra sobrecalentamiento, sobredescarga, cortocircuito, sobrecorriente y sobrecarga
Motor	Potencia nominal	0.25 kW, 250 W
Cargador	Potencia de salute	0.07 kW, 70 W
	Voltaje de entrada	100-240 V~
	Tensión de saluteolestima	42 V---
	Salida nominal	41 V----, 1.7 A
Characteristicas	Iuz de freno	N/A	Luz LED trasera
	Modo Velocidad	mode de ahorro energetico, modo estándar y modo deportivo
Rueda	Presión de los neumáticos	50-55 psi	40-45 psi
	Llantas	Neumático sin cármara de 10 pulgadas	Neumático de 10 pulgadas

[1] Autonoma típica:的概率circuloa potencia maxima, con una carga de 75kg auna temperatura de 25^ ,a una media del 60 % de la velocidad maxima sobre pavemento.
* Algunos de los factores que afectan el rango incluyen: velocidad, número de arranques y paradas, temperatura ambiente, etc.

	Articulo	Parámetro
Producto	Nombre	Ninebot KickScooter
	Modelo	F30E	F30D
	Largo × Ancho × Alto	Aprox. 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 inch)
	Plegado: Largo × Ancho × Alto	Aprox. 1143 × 480 × 495 mm (45 × 18.9 × 19.5 inch)
	Peso neto	Aprox. 16.9 kg (37.3 lbs)	Aprox. 16.4 kg (36.2 lbs)
Usuario	Cargafork	30-120 kg (66-265 lbs)
	Edad recomendada	14-60 años
	Altura necesaria	120-200 cm (3'11"-6'6")
Parámetros de la这其中a	Velocidadolestima	Aprox. 25 km/h (15.5 mph)	Aprox. 20 km/h (12.4 mph)
	Autonomía típica [1]	Aprox. 30 km (18.6 miles)
	Pendienteolestima	Aprox. 15%
	Terreno apropiado	Asfalto/pavimento plano; obstáculos < 1 cm; abertas < 3 cm
	Temperatura de operación	-10-40°C (14-104°F)
	Temperatura de almacenimiento	-10-50°C (14-122°F)
	Índice IP	IPX5
	Duración de la carga	Aprox. 6.5 h	Aprox. 5 h
Batería	Voltaje nominal	36 V ---
	Voltaje de cargaolestimo	42 V ---
	Temperatura de carga	0-40°C (32-104°F)
	Capacidad nominal	10.2 Ah	7650 mAh
	Energía nominal	367 Wh	275 Wh
	Sistema de gestión de la batería	Protección contra sobrecalentimiento, sobredescarga, cortocircuito, sobrecorriente y sobrecarga
Motor	Potencia nominal	0.3 kW, 300 W
Cargador	Potencia de salute	0.07 kW, 70 W
	Voltaje de entrada	100-240 V~
	Tensión de saluteolestima	42 V ---
	Salida nominal	41 V ---, 1.7 A
Caracteristicas	Iuz de freno	Luz LED trasera	N/A
	Modo Velocidad	mode de averro energetico, modo estándar y modo deportivo
Rueda	Presión de los neumáticos	50-55 psi
	Llantas	Neumático sin cárra de 10 pulgadas

[1] Autonoma típica:的概率圆, con aarga de 75kg auna temperatura de 25^ a una media del 60 % de la velocidad maxima sobre pavement.
* Algunos de los factores que afectan el rango incluyen: velocidad, número de arranques y paradas, temperatura ambiente, etc.

	Articulo	Parámetro
Producto	Nombre	Ninebot KickScooter
	Modelo	F40E	F40D
	Largo × Ancho × Alto	Aprox. 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 inch)
	Plegado: Largo × Ancho × Alto	Aprox. 1143 × 480 × 495 mm (45 × 18.9 × 19.5 inch)
	Peso neto	Aprox. 17.1 kg (37.7 lbs)
Usuario	Carga ↑il	30-120 kg (66-265 lbs)
	Edad recomendada	14-60 años
	Altura necesaria	120-200 cm (3'11"-6'6")
Parámetros de laquina	Velocidad maximizinga	Aprox. 25 km/h (15.5 mph)	Aprox. 20 km/h (12.4 mph)
	Autonomía típica [1]	Aprox. 40 km (24.9 miles)
	Pendiente最大化	Aprox. 20%
	Terreno apropiado	Asfalto/pavimento plano; obstáculos < 1 cm; aberturas < 3 cm
	Temperatura de operación	-10-40°C (14-104°F)
	Temperatura de almacenimiento	-10-50°C (14-122°F)
	Índice IP	IPX5
	Duración de la carga	Aprox. 6.5 h
Batería	Voltaje nominal	36 V ---
	Voltaje de carga máximo	42 V ---
	Temperatura de carga	0-40°C (32-104°F)
	Capacidad nominal	10.2 Ah
	Energía nominal	367 Wh
	Sistema de gestion de la batería	Protección contra sobrecalentimiento, sobredescarga, cortocircuito, sobrecorriente y sobrecarga
Motor	Potencia nominal	0.35 kW, 350 W
Cargador	Potencia de salute	0.07 kW, 70 W
	Voltaje de entrada	100-240 V~
	Tensión de salute的最大	42 V ---
	Salida nominal	41 V ---, 1.7 A
Caracteristicas	Iuz de freno	Luz LED trasera	N/A
	Modo Velocidad	modo de ahorro energetico, modo estándar y modo deportivo
Rueda	Presión de los neumáticos	50-55 psi
	Llantas	Neumático sin cárra de 10 pulgadas

[1] Autonomenia típica:的概率, con aarga de 75kg a una temperatura de 25^ a una media del 60 % de la velocidad maxima sobre pavement.
* Algunos de los factores que afectan el rango incluyen: velocidad, número de arranques y paradas, temperatura ambiente, etc.

4 Homologaciones

Este producto cumple con las normativas ANSI/CAN/UL-2272 de la TUV Rheinland.

El batería cumple con la normativa UN/DOT 38.3.

El bateria cumple con la normativa ANSI/CAN/UL-2271.

Declaración de conformidad de la Unión Europea

Información importante sobre RAEE

Información sobre la eliminación y reciclaje de RAEE Eliminación correcta de este producto.Estamarca indica que este producto no debe eliminarse conothers residuosdomesticos en toda la UE.

Para evaporar posibles daños al medio ambiente o a la salute humana causados por la eliminación independiente de residuos, recícleo deforma responsable a fin de promover la reutilizacion sostenible de recursos materiales. Para devolver su dispositivo uso, utilise los sistemas de recoleccion y devoluncion o pongase en contacto con el minorista enonde se compró el producto. Se puedaellarveste this producto a su reciclaje seguro para el medio ambiente.

Información de reciclaje de baterías para la Unión Europea

Las baterías o embalajes para baterías está enetiquetados de acuerdo con la Directiva europea 2006/66/CE acerca de baterías y acumuladores y residuos de baterías y acumuladores. La Directiva determina el marco para la devolución y reciclaje de las baterías y acumuladores usados que se encontrar en vigor en toda la Unión Europea.

Esta etiqueta se aplica a varias baterias para indicar que la bateria no debe desecharse, sino que debe recuperarse al final de su vidautil segun esta Directiva.

De acuerdo con la Directiva europea 2006/66/CE, las baterias y acumuladores estan etiquetados para indicar que deben recogerse por分开ado y reciclarse al final de su vida util. La etiqueta de la bateria tambiénuede incluar un symbolo quimico para el metal emplicado en la bateria (Pb para plomo, Hg para mercurio y Cd para cadmio). Los.usarios de baterias y acumuladores no deben desearch dichas baterias y acumuladores como residuos municipales no clasificados, sino que deben usar el marco de recogida disponible para los clients para la devolucion, reciclaje y

tratumiento de las baterías y accumulatoradores. La participatione de los clients es importante para minimizar los posibles efectos de las baterías y accumulatoradores sobre el medio ambiente y la salute humana derivados de la possible presencia de sustancias peligrosas.

Antes de tirarrialquierequipoelctricooelectrno (EE) en la basura,el,) final del equipo que contenga baterias y / o acumuladoresdebeseparlasbateriasdelosaccumuladoresparaentargarlosporseparado.

Directiva de Restrición de Sustancias Peligrosas (RoHS)

Este producto de Ninebot (Changzhou) Tech Co., SL. como sus componentes (cables, cuerdas y simares)oomplen con la Direactiva 2011/65/UE sobre Restriciones a la Utilizacion de Determinadas Sustancias Peligrosas enAparatos Eléctricos y Electrónicos (Refundacion RoHS" o "RoSH 2").

Directiva sobre Equipos de Radio

Segway-Ninebot EMEA, Dynamamostraat 7, 1014 BN Amsterdam, The Netherlands

La Empresa Ninebot (Changzhou) Tech Co., Ltd. por la presente declara que este dispositivo cumple con los requisitos esenciales yoras disposiciones relevantes de la directiva RED 2014/53/EU,la directiva de maquinaria 2006/42/EC y la directiva RoHS 2011/65/EU.

La declaración de conformidad se pueda ver en lasuma dirección: http://eu-en.segway.com/support-instructions

Bluetooth	Bandas de Frequencia	2.4000-2.4835GHz
	Potencia de RF(Maxima)	20mW

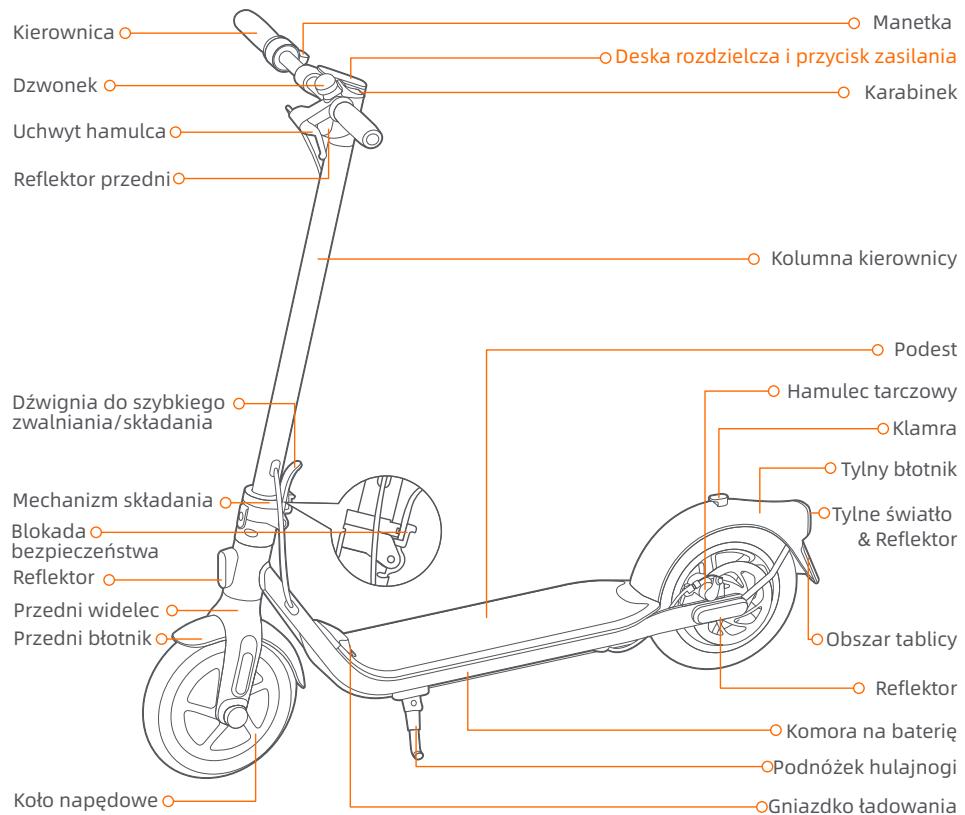

Schemat
