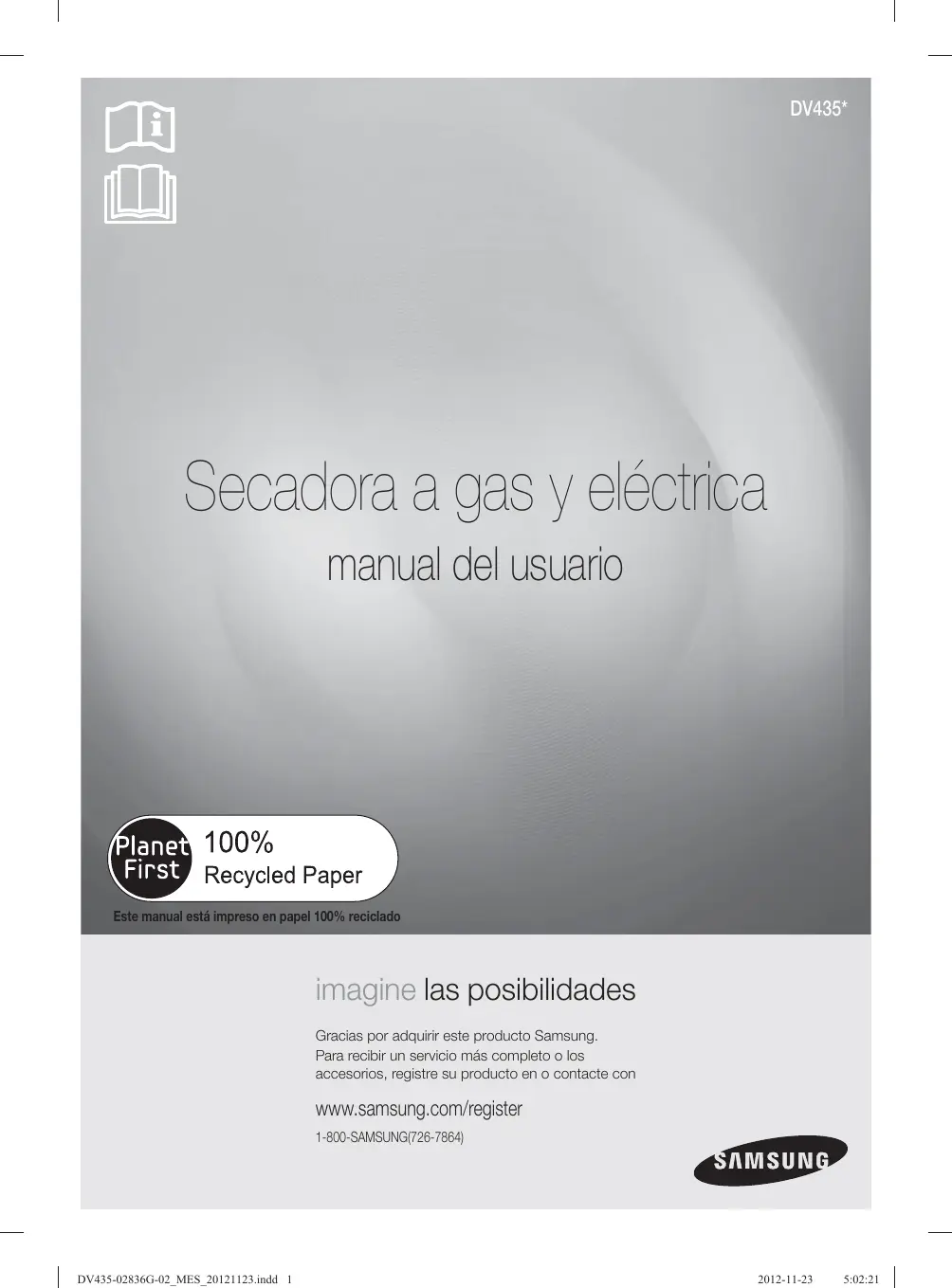

MANUAL DE USUARIO DV435ETGJWR SAMSUNG

OU RENDEZ-VOUS SUR LE SITE

U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com MEXICO 01-800-SAMSUNG (726-7864) www.samsung.com CANADA 1-800-SAMSUNG (726-7864) www.samsung.com/ca (English) www.samsung.com/ca_fr (French) Code n° DC68-02836G-02_CFR DV435-02836G-02_CFR_20121123.indd Sec8:48 2012-11-23 5:04:04 DV435* Secadora a gas y eléctrica manual del usuario Este manual está impreso en papel 100% reciclado imagine las posibilidades Gracias por adquirir este producto Samsung. Para recibir un servicio más completo o los accesorios, registre su producto en o contacte con www.samsung.com/register 1-800-SAMSUNG(726-7864) DV435-02836G-02_MES_20121123.indd 1 2012-11-23 5:02:21 Funciones

• Capacidad extra grande ¡Las capacidades de secado ultra al alcance de la mano! Ahora puede secar cargas extra grandes. Nuestra secadora ultra grande de 7.5 pies cúbicos de capacidad hace circular más aire entre su ropa, secándola más rápido, para obtener un resultado sin arrugas.

• Smart Care El sistema automático de supervisión de fallas Smart Care de Samsung detecta y diagnóstica problemas tempranamente y proporciona una solución fácil y rápida. Con la innovadora tecnología de control inteligente, también puede recibir alertas cuando hay un problema mediante su teléfono inteligente.

• Ciclo de vapor Este ciclo rocía una pequeña cantidad de agua en el tambor de la secadora después de varios minutos de secado con calor. Disminuye los malos olores de las prendas que son difíciles de eliminar cuando se lava con agua y también disminuye las arrugas.

• Ciclo desinfección Este ciclo desinfecta las prendas impregnando la tela con calor a alta temperatura durante el ciclo de secado y eliminando el 99.9% de ciertas bacterias. Utilice este ciclo para ropa, ropa de cama, toallas u otras prendas que necesiten desinfección. El ciclo Sanitize (desinfección) está certificado por NSF International, una organización privada de evaluación y certificación. Protocolo NSF P154 Desinfección en secadoras de ropa residenciales

• Diversos ciclos de secado y programa Fuzzy Logic Simplemente gire el selector táctil para seleccionar uno de los 13 ciclos de secado automático, incluyendo normal, servicio pesado y ropa de cama, o deje que el control Fuzzy Logic mida el grado de humedad y determine automáticamente el tiempo de secado. La precisión en el secado nunca fue más sencilla que con Samsung.

• Ahorro de tiempo Los ciclos están diseñados pensando en usted. Todas nuestras secadoras están diseñadas para secar su ropa en menos tiempo... ¡sólo en 42 minutos! Así le queda tiempo para las cosas más importantes de la vida. 2_ Funciones DV435-02836G-02_MES_20121123.indd Sec9:2 2012-11-23 5:02:57

• Ahorro de energía Las secadoras Samsung son súper eficientes en el consumo de energía. Puede secar hasta 3.31 lb (1.50 kg) de ropa con 1 kWh. Además, tanto la gran capacidad como el control Fuzzy Logic ahorran energía secando automáticamente sus prendas de la manera más eficiente.

• Puerta fácilmente reversible Nuestras secadoras se adecuan a casi cualquier lugar sin problemas de puerta. La dirección de la puerta reversible puede modificarse de manera fácil y rápida.

• Base con cajones de almacenamiento Hay disponible un pedestal de 15" opcional para elevar la secadora y lograr así una carga y descarga más sencilla. También ofrece un cajón de almacenamiento incorporado que puede guardar una botella de detergente de 100 oz (2.84 kg).

• Apilamiento (MODELO N.°: SK-5A/XAA) La lavadora y la secadora de Samsung pueden apilarse para maximizar el espacio aprovechable. Deben retirarse las patas de la secadora para apilar la lavadora y la secadora. Puede adquirir un kit de apilamiento opcional en su comercio minorista de productos Samsung.

• Ventilación de 4 direcciones (modelo eléctrico solamente): DV435*) <Pedestal con cajones de almacenamiento> <Apilamiento> Puede instalar la ventilación del drenaje en las siguientes cuatro (4) posiciones: atrás, en cualquiera de los laterales, en la parte inferior. Funciones _3 DV435-02836G-02_MES_20121123.indd Sec9:3 2012-11-23 5:02:57 Instrucciones de seguridad Felicitaciones por la compra de la nueva secadora Samsung. Este manual contiene información importante acerca de la instalación, el uso y el cuidado del electrodoméstico. Lea detenidamente estas instrucciones a fin de aprovechar al máximo los múltiples beneficios y funciones de la secadora. LO QUE NECESITA SABER SOBRE LAS INSTRUCCIONES DE SEGURIDAD Lea este manual detenidamente para aprender a utilizar con seguridad y eficacia todas las características y funciones de su nuevo electrodoméstico. Conserve el manual en lugar seguro cerca del aparato para consultas futuras. Utilice este electrodoméstico solo para el propósito para el que fue destinado como se describe en este manual. Las advertencias y las instrucciones de seguridad importantes de este manual no cubren todas las posibles condiciones y situaciones que pueden ocurrir. Es su responsabilidad actuar con sentido común, precaución y cuidado cuando instale, realice el mantenimiento o ponga en funcionamiento la secadora. Comuníquese siempre con el fabricante si surgen problemas o situaciones que usted no comprende. SÍMBOLOS Y PRECAUCIONES DE SEGURIDAD IMPORTANTES Los íconos y las señales incluidas en este manual del usuario significan lo siguiente: ADVERTENCIA Peligros o prácticas inseguras que podrían causar lesiones físicas graves o la muerte o daños materiales. Siga la información contenida en este manual para minimizar el riesgo de incendio o explosión o para evitar daños materiales, lesiones físicas o la muerte. No almacene ni utilice gasolina u otros vapores o líquidos inflamables cerca de este o cualquier otro aparato eléctrico. Peligros o prácticas inseguras que podrían causar lesiones físicas o daños materiales. PRECAUCIÓN NO intente hacer nada. NO desarme. NO toque. Siga las instrucciones completamente. Desenchufe el cable de alimentación eléctrica del tomacorriente de pared. Asegúrese de que la máquina tenga buena conexión a tierra para evitar descargas eléctricas. Llame al centro de servicio técnico para obtener asistencia. Nota Estas señales de advertencia están aquí para evitar que usted u otras personas sufran daños. Siga las instrucciones completamente. Después de leer esta sección, guárdela en un lugar seguro para consultas futuras.

ADVERTENCIA La instalación de la secadora de ropa debe estar a cargo de un instalador calificado. Instale la secadora de ropa según las instrucciones del fabricante y los códigos locales. No instale una secadora de ropa con materiales para ventilación de plástico flexible. Si se instala un conducto de metal flexible (tipo lámina metálica), debe ser de un tipo específico identificado por el fabricante del electrodoméstico como adecuado para utilizar con secadoras de ropa. Los materiales para ventilación flexibles suelen hundirse, aplastarse fácilmente y atrapar pelusa. Estas condiciones obstruirán el flujo de aire de la secadora de ropa y aumentarán el riesgo de incendio. Para reducir el riesgo de lesiones graves o muerte, siga todas las instrucciones de instalación. PARA DISMINUIR EL RIESGO DE INCENDIO O EXPLOSIÓN:

ADVERTENCIA No seque prendas que hayan sido previamente limpiadas, lavadas, remojadas o salpicadas con gasolina, solventes de limpieza en seco u otras sustancias inflamables o explosivas. Emiten vapores que se pueden prender fuego o explotar. No debe colocarse en la secadora ningún material que haya estado en contacto con un solvente de limpieza o líquidos o sólidos inflamables hasta que se haya eliminado todo vestigio de tales líquidos o sólidos inflamables y sus vapores. Existen muchos artículos altamente inflamables en los hogares, tales como acetona, alcohol desnaturalizado, gasolina, kerosene, algunos limpiadores líquidos de uso doméstico, algunos quitamanchas, aguarrás, ceras y removedores de cera. No seque artículos que contengan goma espuma (puede estar catalogada como espuma de látex) o materiales semejantes a la goma y con textura similar en la opción de secado con calor. Los materiales de goma espuma que reciben calor pueden, en ciertas circunstancias, provocar incendios por combustión espontánea. QUÉ HACER SI PERCIBE OLOR A GAS:

No intente encender ningún electrodoméstico. No encienda este electrodoméstico. No toque ningún interruptor eléctrico. No utilice ningún teléfono de su edificio. Haga que todos los ocupantes se retiren de la habitación, edificio o área. Comuníquese inmediatamente con el proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas. Si no puede comunicarse con el proveedor de gas, llame al departamento de bomberos. La instalación y el servicio técnico deberán estar a cargo de un instalador calificado, una agencia de reparaciones o el proveedor de gas.

CONSERVE ESTAS INSTRUCCIONES

Instrucciones de seguridad _5 DV435-02836G-02_MES_20121123.indd Sec11:5 2012-11-23 5:02:57 Instrucciones de seguridad

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA ADVERTENCIA Para reducir el riesgo de incendio, descargas eléctricas o lesiones físicas cuando usa este electrodoméstico, siga las instrucciones de seguridad básicas que figuran a continuación:

1. Lea todas las instrucciones antes de usar este electrodoméstico.

2. No seque prendas que han sido previamente limpiadas, lavadas, remojadas o salpicadas con gasolina,

solventes de limpieza en seco u otras sustancias inflamables o explosivas, ya que emiten vapores que pueden prenderse fuego o explotar.

3. No utilice la secadora para secar ropa que tenga restos de sustancias inflamables, como aceites vegetales,

de cocción o de máquina, productos químicos inflamables, disolventes, etc., o que contengan cera o productos químicos, como trapeadores y paños de limpieza. Las sustancias inflamables pueden ocasionar que la tela se prenda fuego.

4. No almacene ni utilice gasolina u otros vapores o líquidos inflamables cerca de este o cualquier otro aparato

5. No permita que los niños o las mascotas jueguen sobre el electrodoméstico, dentro de él o frente a él. Se

requiere de supervisión cuando el electrodoméstico es utilizado cerca de niños y mascotas.

6. Antes de retirar o descartar la secadora, retire la puerta del compartimiento de secado para evitar que los

niños y las mascotas queden atrapados dentro de la secadora.

7. No introduzca la mano en el electrodoméstico cuando el tambor esté en movimiento.

8. No instale o guarde este electrodoméstico donde quede expuesto a factores climáticos.

9. No modifique los controles.

10. No repare, reemplace ni intente realizar el mantenimiento de cualquier pieza del electrodoméstico salvo que

esté recomendado específicamente en las instrucciones de mantenimiento del usuario o en las instrucciones de reparación para el usuario publicadas y que, a su juicio, usted tenga la habilidad para llevarlas a cabo.

11. No use suavizante para ropa o productos para evitar la estática salvo que el fabricante del suavizante para

ropa o del producto lo recomiende.

12. Limpie el filtro para pelusas antes o después de cada carga.

13. No aplique calor para secar prendas que contengan goma espuma o materiales semejantes a la goma con

14. Mantenga el área alrededor de la salida del drenaje y las áreas circundantes libres de pelusa, polvo y

15. El personal técnico calificado debe efectuar una limpieza periódica del interior de la secadora y del conducto

16. No coloque elementos expuestos a aceites de cocina en la secadora. Los elementos contaminados con

aceites de cocina pueden contribuir a que se produzca una reacción química que ocasione que en la carga de ropa se prenda fuego.

17. Este electrodoméstico debe conectarse a tierra. Consulte “Requisitos eléctricos” y “Conexión a tierra” en la

sección “Instalación de la secadora”.

18. Este electrodoméstico debe conectarse a tierra correctamente. Nunca enchufe el cable de alimentación a un

receptáculo que no esté conectado a tierra correctamente ni guarde conformidad con los códigos locales y nacionales. Consulte las instrucciones de instalación para conectar este electrodoméstico a tierra.

19. Asegúrese de que los bolsillos no contengan objetos pequeños, sólidos y de forma irregular, material extraño,

etc., por ejemplo: monedas, cuchillos, alfileres, etc.. Tales objetos podrían dañar la secadora.

20. Se pueden producir pérdidas de gas en su sistema que generen una situación peligrosa.

21. Las pérdidas de gas pueden no ser detectadas únicamente por el olor.

22. Los proveedores de gas recomiendan que compre e instale un detector de gas aprobado por UL.

ADVERTENCIA ADVERTENCIAS DE LA DISPOSICIÓN 65 DEL ESTADO DE CALIFORNIA: “La ley Safe Drinking Water and Toxic Enforcement Act” del Estado de California exige que el gobernador de California publique una lista de sustancias que el estado reconoce como causante de cáncer, defectos congénitos u otro daño reproductivo y exige que los comercios adviertan acerca de la potencial exposición a dichas sustancias. Este producto contiene un producto químico conocido en el Estado de California como causante de cáncer, defectos congénitos u otro daño reproductivo. Este aparato puede provocar una ligera exposición a algunas de las sustancias de la lista, incluidos benceno, formaldehído y monóxido de carbono. Los aparatos a gas pueden provocar una ligera exposición a alguna de las sustancias de la lista, incluidos benceno, formaldehído, monóxido de carbono y hollín causada por la posible combustión incompleta de gas natural o combustibles PL. La exposición a estas sustancias puede minimizarse aún más permitiendo que la secadora ventile apropiadamente hacia el exterior. PRECAUCIÓN PRECAUCIÓN

1. No se siente encima de la secadora.

2. Debido a las constantes mejoras a los productos, Samsung se reserva el derecho de modificar las

especificaciones sin previo aviso. Para conocer detalles completos, consulte las instrucciones de instalación incluidas con su producto antes de seleccionar los gabinetes, hacer aberturas o comenzar la instalación.

3. No lave ropa que contenga hebillas grandes, botones u otros objetos de metal pesado o sólido.

4. Instale y use de acuerdo con las instrucciones del fabricante.

5. No coloque prendas en la secadora que hayan sido salpicadas o remojadas con aceite vegetal o aceite de

cocina. Incluso después del lavado, estas prendas pueden contener una cantidad importante de dichos aceites.

6. El aceite residual en las prendas puede prenderse fuego en forma espontánea. La posibilidad de combustión

espontánea aumenta cuando las prendas que contienen aceite vegetal o aceite de cocina son expuestas al calor. Las fuentes de calor, tales como la secadora, pueden calentar estas prendas y permitir que se produzca la oxidación del aceite a modo de reacción. La oxidación genera calor. Si dicho calor no tiene forma salir, las prendas pueden calentarse lo suficiente como para prenderse fuego. Amontonar, apilar o guardar este tipo de prendas puede impedir que el calor salga y puede generar un peligro de incendio.

7. Todas las prendas limpias y sucias que contengan aceite vegetal o aceite de cocina pueden resultar

peligrosas. Lavar dichas prendas en agua caliente con una dosis adicional de detergente reducirá el peligro, aunque no lo eliminará. Siempre use el ciclo Cool Down (Enfriamiento) para estas prendas con el fin de reducir la temperatura. Nunca retire estas prendas cuando la secadora se encuentre caliente ni interrumpa el ciclo de secado hasta que las prendas hayan pasado por el ciclo Cool Down (Enfriamiento). Nunca amontone o apile estas prendas cuando estén calientes.

8. Al cerrar la puerta tenga cuidado de no atrapar los dedos de los niños. Se puede causar lesiones personales.

CONSERVE ESTAS INSTRUCCIONES

INSTALACIÓN DE LA SECADORA

Desembalaje de la secadora Consulte los Requisitos para el drenaje. Requisitos básicos Requisitos para el tendido de conductos Importante para el instalador Consideraciones acerca de la ubicación Instalaciones del electrodoméstico en un gabinete o en un hueco Instalaciones en casas rodantes Drenaje Requisitos en cuanto al gas Instrucciones de instalación de la comunidad de Massachusetts Requisitos eléctricos Conexión a tierra Conexiones eléctricas Conexión de la manguera de entrada Reemplazo de las piezas y los accesorios Instalación Lista de verificación final de la instalación Sugerencias acerca del drenaje de la secadora Inversión de la puerta

Descripción general del panel de control Rack Dry (Secado en estante) Limpie el filtro para pelusas Cargue la secadora de manera adecuada Cómo comenzar

MANUAL DE INSTRUCCIONES, SUGERENCIAS

Sugerencias para prendas especiales

Controle estos puntos si su secadora... Códigos de información

Tabla de indicaciones sobre la tela Protección del medio ambiente Declaración de conformidad Especificaciones Tabla de ciclos

SOLUCIÓN DE PROBLEMAS

Desembale la secadora e inspecciónela para controlar que no se hayan producido daños durante el transporte. Compruebe que haya recibido todos los elementos que se muestran a continuación. Si la secadora sufrió daños durante el transporte, o si falta algún elemento, comuníquese con el 1-800-SAMSUNG (726-7864). Para evitar lesiones físicas o tirones, use guantes protectores cada vez que levante o transporte la unidad. ADVERTENCIA Los materiales de embalaje pueden ser peligrosos para los niños. Mantenga todos los materiales de embalaje (bolsas de plástico, poliestireno, etc.) lejos del alcance de los niños. CONSULTE LOS REQUISITOS PARA EL DRENAJE. Cubierta superior [ PARTE POSTERIOR ] Panel de control Puerta Filtro Conducto de drenaje Marco delantero Entrada de agua Partes suministradas Conector en forma de “Y” Manguera de entrada corta Arandela de goma Manguera de entrada larga 10_ Instalación de la secadora DV435-02836G-02_MES_20121123.indd 10 2012-11-23 5:02:58 Herramientas necesarias Cúter Llave inglesa para tuberías (sólo de gas) Llave de tuercas Nivel Destornillador Phillips Cinta para conductos Llave inglesa

01 INSTALACIÓN DE LA SECADORA

Asegúrese de tener todo lo necesario para realizar una instalación adecuada

• Se requiere un TOMACORRIENTE CON CONEXIÓN A TIERRA. Consulte la sección “Requisitos eléctricos” en la página 17.
• Un CABLE DE ALIMENTACIÓN para secadoras eléctricas (excepto Canadá).
• Los CONDUCTOS DE GAS (si se trata de una secadora a gas) deben cumplir con los códigos locales y nacionales.
• El SISTEMA DE DRENAJE debe ser un conducto de drenaje de metal rígido o flexible con un recubrimiento de metal resistente.

REQUISITOS PARA EL TENDIDO DE CONDUCTOS

Utilice un conducto de acero galvanizado rígido o de aluminio rígido, de 4 pulgadas (10,2 cm) de diámetro. No utilice un conducto de menor tamaño. Los conductos de más de 4 pulgadas (10,2 cm) de diámetro pueden ocasionar una mayor acumulación de pelusa. Debe extraer la pelusa regularmente. Si es preciso utilizar un conducto de metal flexible, utilice el tipo que viene con un recubrimiento de metal resistente. No utilice un conducto flexible con un recubrimiento delgado. Se puede producir una obstrucción importante si se dobla el conducto flexible en forma demasiado marcada. Nunca instale ningún tipo de conducto flexible en paredes, techos u otros espacios que queden ocultos. Haga que el conducto de drenaje se mantenga lo más recto y corto posible. Asegure las uniones con cinta para conductos. No utilice tornillos. Los conductos flexibles de plástico se pueden enroscar, combar, pinchar, pueden reducir el flujo de aire, prolongar el tiempo de secado y afectar el funcionamiento de la secadora. Los sistemas de drenaje de mayor longitud que la recomendada pueden prolongar el tiempo de secado, afectar el funcionamiento del equipo y acumular pelusa. El conducto de drenaje debe finalizar en una tapa de drenaje con un regulador de tiro que gire hacia afuera para evitar el reflujo de aire y el ingreso de insectos o plantas. Nunca utilice una tapa de drenaje con un regulador de tiro magnético. La tapa debe tener 12 pulgadas (30,5 cm) de espacio libre como mínimo entre la parte inferior de la tapa y el suelo u otra obstrucción. La abertura de la tapa debe apuntar hacia abajo. Nunca instale un filtro sobre la salida del drenaje. Para evitar la acumulación de pelusa, no permita que la secadora drene directamente en el hueco de una ventana. No permita que drene debajo de la casa o de una galería. Si la red de conductos del drenaje debe pasar por un área que no recibe calor, se debe aislar el conducto y se lo debe colocar levemente en declive hacia la tapa de drenaje para reducir la condensación y la acumulación de pelusa. Inspeccione y limpie el interior del sistema de drenaje por lo menos una vez por año. Desenchufe el cable de alimentación antes de limpiar. Instalación de la secadora _11 DV435-02836G-02_MES_20121123.indd 11 2012-11-23 5:02:58 Instalación de la secadora

Controle con frecuencia para asegurarse de que el regulador de tiro de la tapa del drenaje se abra y se cierre sin inconvenientes. Controle una vez por mes y limpie al menos una vez al año. Nota: Si las prendas no se secan, entonces verifique que los conductos no presenten obstrucciones. No haga que la secadora drene hacia ninguna pared, techo, sótano de pequeña altura o espacio oculto de un edificio, línea de descarga de gases o cualquier otro conducto común o chimenea. Esto podría generar un peligro de incendio como consecuencia de la pelusa expulsada por la secadora.

SECADORA ELÉCTRICA Y A GAS

Tipo de tapa impermeable Recomendado Utilice sólo para una instalación de corto alcance 4” (10,16 cm) 2,5” (6,35 cm) Nº codos de 90° Rígido Metálico flexible* Rígido Metálico flexible*

• No utilice conductos flexibles de un material que no sea el metal. Si la nueva secadora se instala dentro de un sistema de drenaje existente, debe asegurarse de que:
• el sistema de drenaje cumpla con todos los códigos locales, estaduales y nacionales;
• no se utilice un conducto flexible de plástico;
• Se controle y limpie toda la pelusa acumulada del interior del conducto existente.
• Compruebe que el conducto no esté enroscado o aplastado.
• el regulador de tiro de la tapa de drenaje se abra y se cierre sin inconvenientes. La presión estática de cualquier sistema de drenaje no debe superar las 0,83 pulgadas de la columna de agua ni ser inferior a 0. Esto se puede medir cuando la secadora está en funcionamiento con un manómetro en el punto donde el conducto de drenaje se conecta a la secadora. Se debe utilizar la opción sin calor. El tambor de la secadora debe estar vacío y el filtro para pelusas limpio.

IMPORTANTE PARA EL INSTALADOR

Lea las siguientes instrucciones con detenimiento antes de instalar la secadora. Estas instrucciones se deben conservar para consultas futuras. Retire la puerta de todos los electrodomésticos desechados para evitar el peligro de que un niño quede atrapado y se asfixie. ADVERTENCIA 12_ Instalación de la secadora DV435-02836G-02_MES_20121123.indd 12 2012-11-23 5:02:58

CONSIDERACIONES ACERCA DE LA UBICACIÓN

La secadora debe tener un drenaje con salida hacia el exterior para reducir el riesgo de incendio cuando se instala en un gabinete o en un hueco.

01 INSTALACIÓN DE LA SECADORA

La secadora debe estar ubicada donde haya suficiente espacio adelante para cargarla y suficiente espacio atrás para el sistema de drenaje. Esta secadora viene preparada de fábrica con la opción de drenaje posterior. Para que drene por la parte inferior, hacia la derecha o izquierda, utilice el kit de drenaje accesorio. El kit viene acompañado de instrucciones. Asegúrese de que en la habitación circule suficiente aire fresco. La secadora debe estar ubicada donde el aire pueda fluir sin obstrucciones. Para las secadoras a gas, se debe mantener el espacio libre suficiente tal como figura en la placa de información para garantizar que haya aire suficiente para la combustión y el funcionamiento adecuado de la secadora. No se debe instalar o guardar la secadora en un área donde quede expuesta al agua y/o a los factores climáticos. El área de la secadora debe mantenerse libre de materiales combustibles, gasolina y otros vapores y líquidos inflamables. Una secadora produce pelusa combustible. No debe haber pelusas en el área circundante de la secadora. No se debe instalar ningún otro electrodoméstico que queme combustible en el mismo gabinete de la secadora. ADVERTENCIA: Para reducir el riesgo de incendio, esta secadora debe tener un drenaje con salida hacia el exterior. Consulte la sección “Drenaje” en la página 15. Espacios libres mínimos entre la secadora y las paredes adyacentes u otras superficies

Laterales 1 pulg. / 25 mm. Posterior 5 pulg. / 127 mm Arriba 17 pulg. / 432 mm Frente 2 pulg / 51 mm El frente del gabinete debe contar con dos aberturas sin obstrucciones para que ingrese el aire, para ocupar un área total combinada mínima de 72 pulg² (465 cm²), con 3" (7.6 cm) de abertura mínima en la parte superior y en la parte inferior. Se acepta una puerta tipo persiana con un espacio libre equivalente. Área empotrada Vista lateral - gabinete o área empotrada 1 pulg. (2.5 cm) 1 pulg. (2.5 cm) 27 pulg. (68.6 cm) 17 pulg. (43.2 cm) 27 pulg. (68.6 cm) 1 pulg. (2.5 cm) 2 pulg. (5 cm)

(86.5 cm) 5 pulg. (12.7 cm) Instalación de la secadora _13 DV435-02836G-02_MES_20121123.indd 13 2012-11-23 5:02:58 Instalación de la secadora Con pedestal opcional o kit de apilamiento Dimensiones requeridas de la instalación con kit de apilamiento Dimensiones requeridas de la instalación con pedestal

51.2 pulg. (130 cm) para poder abrir la puerta

39 pulg. (99 cm) 6 pulg. * (15.2 cm)

• Espacio necesario ** El codo del drenaje externo requiere espacio adicional. No se recomienda apilar el modelo DV457* sobre la lavadora. (puede resultar difícil controlar el panel LCD por el ángulo de visualización.) 14_ Instalación de la secadora DV435-02836G-02_MES_20121123.indd 14 2012-11-23 5:02:59

INSTALACIONES EN CASAS RODANTES

01 INSTALACIÓN DE LA SECADORA

La instalación de la secadora en casas rodantes debe cumplir con la Norma de Construcción y Seguridad de Casas Fabricadas, Título 24 CFR, Parte 3280 [denominada anteriormente Norma Federal para la Construcción y la Seguridad de Casas Rodantes, Título 24, HUD (Parte 280), 1975] (para los Estados Unidos) o las Normas CSA Z240 (para Canadá).

• Cuando se instala una secadora en una casa rodante, se debe tener la precaución de asegurar la secadora al piso.
• Ubique un área en la que circule suficiente aire fresco.
• Se requiere un espacio mínimo de 72 pulg² (465 cm²) sin obstrucciones.
• Llame al 1-800-SAMSUNG para obtener más información acerca de la compra del kit de anclaje al piso como accesorio.
• Todas las instalaciones en casas rodantes deben tener un drenaje con salida hacia el exterior y la terminación del conducto de drenaje debe estar firmemente asegurada a la estructura de la casa rodante mediante materiales que no resulten inflamables.
• El conducto de drenaje no puede terminar debajo de la casa rodante.
• Consulte la sección “Drenaje” a continuación para obtener más información. La secadora no debe drenarse hacia una chimenea, pared, techo, altillo, sótano de pequeña altura o espacio oculto de un edificio. Si la secadora tiene un drenaje con salida hacia el exterior se evitará que ingrese una gran cantidad de pelusa y humedad a la habitación. Consulte la sección “Requisitos para el tendido de conductos” en la página 11para conocer la longitud máxima del conducto y el número de codos.
• Todas las secadoras deben tener un drenaje con salida hacia el exterior.
• No fije el conducto con tornillos u otros medios de sujeción que se extiendan dentro del conducto y atrapen pelusa.
• El conducto de drenaje debe tener 4 pulgadas (10,2 cm) de diámetro.
• La longitud total del conducto flexible metálico no debe superar los 2.4 m (7.8 pies). En los Estados Unidos:

Utilice sólo los conductos flexibles tipo lámina metálica, si los hubiera, identificados específicamente para su utilización con el electrodoméstico por el fabricante y que cumplan con el Esquema para conductos de transición de secadora de ropa, Tema 2158A. En Canadá:

Utilice sólo aquellos conductos flexibles tipo lámina metálica, si los hubiera, específicamente identificados por el fabricante para su uso con el electrodoméstico. Fuera de los EE.UU. y Canadá:

Remítase a los códigos locales. ADVERTENCIA ADVERTENCIA La secadora debe tener un drenaje con salida hacia el exterior para reducir el riesgo de incendio cuando se instala en un gabinete o en un hueco. NUNCA UTILICE UN CONDUCTO FLEXIBLE DE PLÁSTICO O DE UN MATERIAL QUE NO SEA EL METAL. Si su red de conductos existente es de plástico, de un material que no sea el metal o es inflamable, reemplácela por una que sea de metal. Utilice únicamente un conducto de drenaje de metal que no sea inflamable para asegurar la contención del aire expulsado, el calor y la pelusa. Instalación de la secadora _15 DV435-02836G-02_MES_20121123.indd 15 2012-11-23 5:02:59 Instalación de la secadora

REQUISITOS EN CUANTO AL GAS

Utilice únicamente gas natural o gas LP (gas licuado de propano). LA INSTALACIÓN DEBE REALIZARSE EN CONFORMIDAD CON LOS CÓDIGOS LOCALES, O EN AUSENCIA DE ELLOS, CON EL CÓDIGO NACIONAL PARA GAS Y COMBUSTIBLES ANSI/Z223.1, LA REVISIÓN MÁS RECIENTE (PARA LOS ESTADOS UNIDOS), O CON LOS CÓDIGOS DE INSTALACIÓN CAN/CGA-B149 (PARA CANADÁ). Las secadoras a gas están equipadas con un orificio para el quemador de modo que puedan ser utilizadas con gas natural. Si tiene pensado utilizar su secadora con gas LP (gas licuado de propano), deberá efectuarse la conversión para lograr un funcionamiento adecuado y seguro, tarea que deberá estar a cargo de un técnico calificado. Se recomienda usar un conducto de suministro de gas de ½” (1,27 cm) y debe reducirse para la conexión con el conducto de gas de 3/8” (1 cm) de su secadora. El Código Nacional para Gas y Combustibles exige que se instale una válvula manual de cierre del gas, aprobada y de fácil acceso, dentro de las 6" de distancia de la secadora. Las secadoras a gas instaladas en garajes residenciales deben estar elevadas a 18 pulgadas (46 cm) del piso. Además, inmediatamente contra la corriente de la conexión del suministro de gas de la secadora, se debe instalar una conexión roscada macho N.P.T. (Rosca nacional para tubos) de 1/8” (0.3 cm), accesible para la conexión del medidor de prueba. Su secadora debe estar desconectada del sistema de suministro de gas durante las pruebas de presión del sistema. NO vuelva a utilizar el viejo conducto de gas en metal flexible. El diseño del conducto de gas flexible debe estar certificado por la Asociación Americana del Gas (CGA en Canadá).

• Todo compuesto de unión de tuberías utilizado debe ser resistente a la acción del gas licuado de petróleo.
• A modo de cortesía, la mayoría de las empresas locales de gas inspeccionarán la instalación del artefacto a gas. ENCENDIDO DEL GAS: la secadora utiliza un sistema de encendido automático para encender el quemador. No existe un piloto que permanezca constantemente encendido. INSTRUCCIONES DE INSTALACIÓN DE LA COMUNIDAD DE MASSACHUSETTS La instalación de la secadora deberá estar a cargo de un plomero o un gasista matriculado. Se deberá instalar una válvula de gas manual con una manija en forma de “T” en el conducto de suministro de gas de la secadora. Si se utiliza un conector de gas flexible para instalar la secadora, el conector debe tener una longitud máxima de 3’ (36”).
• Se pueden producir pérdidas de gas en su sistema que ocasionen una situación peligrosa. Las pérdidas de gas pueden no ser detectadas únicamente por el olor. ADVERTENCIA •
• Los proveedores de gas recomiendan que compre e instale un detector de gas aprobado por UL.
• Instálelo y utilícelo de acuerdo con las instrucciones del fabricante. 16_ Instalación de la secadora DV435-02836G-02_MES_20121123.indd 16 2012-11-23 5:02:59

REQUISITOS ELÉCTRICOS

El diagrama del cableado se encuentra en la placa debajo del panel de control.

La conexión inadecuada del conductor de conexión a tierra del equipo puede dar como resultado un riesgo de descarga eléctrica. Consulte a un electricista o técnico calificado si le surgen dudas acerca de si la conexión a tierra de su secadora es correcta. No modifique el enchufe provisto con la secadora; si no entra en el tomacorriente, solicite a un electricista calificado que instale el tomacorriente adecuado. Para evitar el riesgo innecesario de incendio, descarga eléctrica o lesiones físicas, todo el cableado y la conexión a tierra deben realizarse en conformidad con los códigos locales, o en ausencia de ellos, con el Código Eléctrico Nacional, ANSI/ NFPA Nro. 70, su última revisión (para los EE.UU.) o el Código Eléctrico Canadiense CSA C22.1, sus últimas revisiones y los códigos y ordenanzas locales. Es su responsabilidad proveer los servicios eléctricos adecuados para su secadora. Todas las instalaciones de gas deberán realizarse en conformidad con el Código Nacional para Combustibles ANSI/Z2231, su última revisión (para los EE.UU.) o con los Códigos de Instalación CAN/CGA - B149, su última revisión (para Canadá) y los códigos y ordenanzas locales.

01 INSTALACIÓN DE LA SECADORA

ADVERTENCIA Esta secadora debe conectarse a tierra. En caso de que el electrodoméstico funcione mal o se descomponga, la conexión a tierra del producto reducirá el riesgo de descarga eléctrica al ofrecer una vía de menos resistencia a la corriente eléctrica. ADVERTENCIA Modelos a gas Su secadora tiene un cable con un conductor de conexión a tierra del equipo y un enchufe de conexión a tierra. El enchufe debe conectarse a un tomacorriente adecuado que esté correctamente instalado y conectado a tierra en conformidad con todos los códigos y ordenanzas locales. No modifique el enchufe provisto con la secadora; si no entra en el tomacorriente, solicite a un electricista calificado que instale el tomacorriente adecuado. Nunca conecte el cable a tierra a las tuberías de plástico, las tuberías de gas o a las cañerías de agua caliente. ADVERTENCIA Modelos eléctricos La secadora requiere un cable opcional con un conductor de conexión a tierra del equipo y un enchufe de conexión a tierra que se vende por separado. El enchufe debe conectarse a un tomacorriente adecuado que esté correctamente instalado y conectado a tierra en conformidad con todos los códigos y ordenanzas locales. No modifique el enchufe provisto con la secadora; si no entra en el tomacorriente, solicite a un electricista calificado que instale el tomacorriente adecuado. Si no se utiliza un cable de alimentación y la secadora eléctrica debe estar permanentemente conectada, se la debe conectar a un sistema de cableado de metal con conexión a tierra permanente, o se debe conectar un conductor con conexión a tierra del equipo a los conductores del circuito y a la terminal con conexión a tierra del equipo o al cable de la secadora. Instalación de la secadora _17 DV435-02836G-02_MES_20121123.indd 17 2012-11-23 5:02:59 Instalación de la secadora

CONEXIONES ELÉCTRICAS

Antes de poner al electrodoméstico en funcionamiento o realizar pruebas, siga las instrucciones de conexión a tierra de la “Conexión a tierra” sección en la página 17. Se recomienda que se destine un circuito derivado individual (o separado) sólo para la secadora. NO UTILICE UN CABLE PROLONGADOR. Modelos a gas – EE.UU. y Canadá Se requiere un servicio eléctrico aprobado de CA de 120 voltios, 60 Hz, con un fusible o disyuntor de 15 A. Modelos eléctricos – Sólo EE.UU. La mayor parte de las secadoras estadounidenses requieren un servicio eléctrico aprobado de CA de 120/240 voltios, 60 Hz. Algunas requieren un servicio eléctrico aprobado de 120/208 voltios, 60 Hz. Los requisitos del servicio eléctrico pueden encontrarse en la etiqueta con información ubicada detrás de la puerta. Se requiere un fusible o disyuntor de 30 A a ambos lados del conducto.

• Si se utiliza un cable de alimentación, el cable debe enchufarse a un tomacorriente de 30 A.
• NO se provee el cable de alimentación con los modelos eléctricos de secadoras estadounidenses. ADVERTENCIA RIESGO DE DESCARGA ELÉCTRICA: Si lo permiten los códigos locales, el suministro eléctrico de la secadora puede conectarse por medio de un nuevo kit de cables de alimentación eléctrica, rotulado para que se lo utilice con la secadora, es decir que cuente con certificación U.L. y categorizado en un mínimo de 120/240 voltios, 30 A con tres conductores de cobre N.° 10 que finalicen en terminales de bucle cerrado, pernos de pala de tipo abierto con extremos rebatidos o con conductores de estaño.
• No vuelva a utilizar un cable de alimentación eléctrica de una secadora vieja. El cable de alimentación eléctrica debe conservarse en el gabinete de la secadora con un dispositivo de alivio de tensión con certificación UL adecuado.
• La conexión a tierra a través del conductor neutro está prohibida para (1) instalaciones nuevas con circuito derivado, (2) casas rodantes, (3) vehículos de recreo y (4) áreas en las que los códigos locales prohíban la conexión a tierra a través de un conductor neutro. (Use un enchufe de 4 pines para el tomacorriente de 4 ranuras, tipo NEMA 14-30R.) Modelos eléctricos – Sólo Canadá

Se requiere un servicio eléctrico aprobado de CA de 120/240 voltios, 60 Hz, equipado con un fusible o disyuntor de 30 A a ambos lados del conducto. Todos los modelos canadienses se envían con el cable de alimentación adjunto. El cable de alimentación debe conectarse a un tomacorriente de 30 A. En Canadá no está permitido convertir una secadora a 208 voltios. 18_ Instalación de la secadora DV435-02836G-02_MES_20121123.indd 18 2012-11-23 5:03:00 CONEXIÓN DE LA MANGUERA DE ENTRADA Método 1

1. Si el espacio lo permite, conecte el extremo hembra de bronce del conector

en forma de "Y" a la llave de agua fría.

2. Cierre la llave de agua fría.

3. Conecte el extremo recto de la manguera larga al conector en forma de "Y".

4. Ajuste la unión con dos tercios de giro adicionales utilizando la pinza.

Conector Y No ajuste demasiado ya que puede dañar la unión.

5. Conecte el extremo angular de las mangueras largas para llenar la válvula

en la parte inferior del armazón trasero de la secadora. Enrosque la unión a mano hasta que se asiente en el conector de la válvula de carga.

6. Ajuste la unión con otros dos tercios de giro adicionales utilizando la pinza.

No ajuste demasiado ya que puede dañar la unión. Manguera de agua Conducto de drenaje

01 INSTALACIÓN DE LA SECADORA

La secadora debe conectarse a la llave de agua fría mediante las nuevas mangueras de entrada. No utilice mangueras viejas. Marco (posterior)

7. Compruebe que las llaves de agua estén abiertas.

8. Compruebe que no haya pérdidas alrededor del conector en forma de "Y",

las llaves de agua y las mangueras. Manguera de agua Instalación de la secadora _19 DV435-02836G-02_MES_20121123.indd 19 2012-11-23 5:03:00 Instalación de la secadora Método 2 La secadora debe conectarse a la llave de agua fría mediante las nuevas mangueras de entrada. No utilice mangueras viejas.

1. Si el conector en forma de "Y" no puede conectarse directamente a la llave

de agua fría, se debe utilizar la manguera corta.

2. Cierre la llave de agua fría.

3. Una la manguera de entrada corta a la llave de agua fría.

Enrosque la unión a mano hasta que se asiente en la llave de agua.

4. Ajuste la unión con otros dos tercios de giro adicionales utilizando la pinza.

No ajuste demasiado ya que puede dañar la unión.

5. Una el conector en forma de "Y" al extremo macho de bronce de la

manguera pequeña. Enrosque la unión a mano hasta que se asiente en el conecto.

6. Ajuste la unión con otros dos tercios de giro adicionales utilizando la pinza.

No ajuste demasiado ya que puede dañar la unión. Manguera corta (Entrada de agua fría) Conector en forma de “Y” Manguera larga Conducto de drenaje Marco (posterior)

7. Una el extremo angular de las mangueras largas a la válvula de carga en la

parte inferior del armazón trasero de la secadora. Enrosque la unión a mano hasta que se asiente en el conector de la válvula de carga.

8. Ajuste la unión con dos tercios de giro adicionales utilizando la pinza.

No ajuste demasiado ya que puede dañar la unión. Manguera de agua

9. Conecte la manguera de la lavadora al otro extremo del conector con forma

de “Y”. Atornille la unión de la manguera hasta que esté ajustada. Ajuste la unión con otros dos tercios de giro adicionales utilizando la pinza. No la ajuste en exceso. Puede dañar la unión.

10. Compruebe que las llaves de agua estén abiertas.

11. Compruebe que no haya pérdidas alrededor del conector en forma de “Y”,

las llaves de agua y las mangueras. 20_ Instalación de la secadora DV435-02836G-02_MES_20121123.indd 20 2012-11-23 5:03:00 REEMPLAZO DE LAS PIEZAS Y LOS ACCESORIOS Si es preciso reemplazar piezas o accesorios de la secadora, comuníquese con el distribuidor al que le compró la secadora o con el centro de atención al cliente de SAMSUNG al 1-800-SAMSUNG (726-7864). Para realizar una instalación adecuada, recomendamos contratar a un instalador calificado. Para instalar

1. Mueva la secadora al lugar adecuado para la instalación. Considere instalar

la secadora y la lavadora una al lado de la otra, para permitir el acceso a las conexiones de gas, eléctricas y del drenaje. Coloque dos de las protecciones superiores de cartón en el piso. Incline la secadora hacia uno de los laterales, de modo tal que quede atravesando ambas protecciones.

2. Vuelva a colocar la secadora en posición vertical.

3. La secadora debe estar nivelada para garantizar un secado óptimo. Para

minimizar las vibraciones, los ruidos y los movimientos indeseados, el piso debe ser una superficie sólida y perfectamente nivelada. Nivel

01 INSTALACIÓN DE LA SECADORA

INSTALACIÓN Para colocar la secadora a la misma altura que la lavadora, retraiga completamente las patas niveladoras girándolas en sentido contrario a las agujas del reloj, luego afloje las patas girándolas en el sentido de las agujas del reloj. Patas niveladoras Retraer completamente Luego aflojar Ajuste las patas niveladoras sólo lo necesario para nivelar la secadora. Extender las patas niveladoras más de lo necesario puede hacer que la secadora vibre.

4. Consulte la sección “Drenaje” sección en la página 15 antes de instalar el sistema de drenaje. Instale la red de

conductos desde la secadora hasta la tapa de drenaje. El extremo con reborde de las secciones del conducto deben apuntar hacia afuera de la secadora. NO utilice tornillos con recubrimiento de metal cuando realice el montaje de los conductos. Se les debe colocar cinta a las uniones. Nunca utilice material de plástico flexible para el drenaje. Sugerencia para que las instalaciones queden bien ajustadas: conecte una sección del sistema de drenaje a la secadora antes de colocarla en su lugar. Utilice cinta para conductos para asegurar esta sección a la secadora, pero no cubra las aberturas del gabinete de la secadora. Instalación de la secadora _21 DV435-02836G-02_MES_20121123.indd 21 2012-11-23 5:03:00 Instalación de la secadora

5. Revise la “Requisitos eléctricos” sección en la página 17.ANTES DE PONER EL ELECTRODOMÉSTICO EN

FUNCIONAMIENTO O REALIZAR PRUEBAS, siga las instrucciones de conexión a tierra de la “Conexión a tierra” sección en la página 17. ADVERTENCIA MODELOS ESTADOUNIDENSES: RIESGO DE DESCARGA ELÉCTRICA - Todos los modelos estadounidenses se fabrican para una CONEXIÓN DE SISTEMAS DE 3 CABLES. El armazón de la secadora está conectado a tierra al conductor neutro del bloque de terminales. Se requiere una CONEXIÓN DE SISTEMAS DE 4 CABLES para las construcciones nuevas o remodeladas, las casas rodantes o si los códigos locales no permiten la conexión a tierra a través del neutro. Si se utiliza un sistema de 4 cables, el armazón de la secadora no puede conectarse a tierra al conductor neutro del bloque de terminales. Remítase a las siguientes instrucciones para las CONEXIONES DE SISTEMAS DE 3 Y 4 CABLES. Retire la tapa del bloque de terminales. Inserte el cable de alimentación con un dispositivo de alivio de tensión con certificación UL a través del orificio provisto en el gabinete cerca del bloque de terminales. Se debe utilizar un dispositivo de alivio de tensión. No afloje las tuercas ya instaladas en el bloque de terminales. Asegúrese de que estén ajustadas. Utilice un tomacorriente para huecos profundos de 3/8” (1 cm).

6. Revise la “Requisitos en cuanto al gas” sección en la página 16. Retire la cubierta protectora de la rosca para

tubos. Aplique compuesto de unión de tuberías o 1 1/2 vueltas aproximadamente de cinta de Teflon en todas las conexiones roscadas. El compuesto de unión de tuberías utilizado debe ser resistente a la acción del gas licuado de petróleo. Conecte el suministro de gas a la secadora. Se requiere un accesorio adicional para conectar el extremo de la rosca hembra de 3/4” (1,9 cm) de un conector flexible al extremo de la rosca macho de 3/8” (1 cm) de la secadora. Ajuste firmemente el accesorio de la tubería de gas sobre las roscas. Abra el suministro de gas. Controle todas las conexiones de gas para detectar si presentan pérdidas usando una solución jabonosa. Si aparecen burbujas, ajuste las conexiones y vuelva a controlar. NO use la llama abierta para verificar si hay pérdidas de gas. 22_ Instalación de la secadora DV435-02836G-02_MES_20121123.indd 22 2012-11-23 5:03:00 Conexiones de sistemas de 3 CABLES ADVERTENCIA

Protección contra los tirones con certificación UL de 3/4” (1,9 cm) Si realiza la conversión del sistema eléctrico de 4 cables a 3 cables, debe volver a conectar la cinta de conexión a tierra al soporte del bloque de terminales para conectar a tierra el armazón de la secadora al conductor neutro.

01 INSTALACIÓN DE LA SECADORA

1. Afloje o retire el tornillo central del bloque de terminales.

2. Conecte el cable neutro (cable blanco o central) del cable de alimentación a la terminal de tornillo central de color

plateado del bloque de terminales. Ajuste el tornillo.

3. Conecte los demás cables a los tornillos externos del bloque de terminales. Ajuste los tornillos.

4. Ajuste los tornillos con dispositivo de alivio de tensión.

5. Inserte la lengüeta de la cubierta del bloque de terminales en la ranura del panel posterior de la secadora.

6. Asegure la cubierta con un tornillo de sujeción.

Conexiones de sistemas de 4 CABLES

1. Retire el tornillo central del bloque de terminales.

2. Conecte el cable a tierra (verde o sin cubierta) del cable de alimentación al tornillo conductor a tierra externo.

3. Conecte el cable neutro (cable blanco o central) del cable de alimentación y el cable a tierra del electrodoméstico

(verde con franjas amarillas) debajo del tornillo central del bloque de terminales.

4. Conecte los demás cables a los tornillos externos del bloque de terminales. Ajuste los tornillos.

5. Ajuste los tornillos con dispositivo de alivio de tensión.

6. Inserte la lengüeta de la cubierta del bloque de terminales en la ranura del panel posterior de la secadora.

7. Asegure la cubierta con un tornillo de sujeción.

Cable verde o de cobre desnudo del cable de alimentación

Dispositivo de alivio de tensión con certificación UL de 3/4 pulgadas (1.9 cm)

8. Con un nivelador, controle la secadora y haga los ajustes necesarios a las patas niveladoras.

9. En ese momento, asegúrese de que todas las conexiones de gas (en los modelos a gas), y las conexiones eléctricas

y del drenaje estén completas. Enchufe la secadora y controle el funcionamiento utilizando la lista de verificación que figura más abajo.

10. (SÓLO MODELOS A GAS)

Es posible que al principio el quemador no se encienda debido a la presencia de aire en el conducto de gas. Permitir que la secadora funcione con la opción de calor purgará el conducto. Si en el lapso de 5 minutos el gas no se enciende, apague la secadora y espere 5 minutos. Asegúrese de que el suministro de gas hacia su secadora esté abierto. Para confirmar que el gas está encendido, controle que se sienta calor en el drenaje. Instalación de la secadora _23 DV435-02836G-02_MES_20121123.indd 23 2012-11-23 5:03:00 Instalación de la secadora LISTA DE VERIFICACIÓN FINAL DE LA INSTALACIÓN

La secadora está enchufada a un tomacorriente y está conectada a tierra correctamente. Los conductos de drenaje están conectados y se ha colocado cinta a las uniones. NO se usó un conducto flexible de plástico. Se usó material de metal rígido o flexible con un recubrimiento de metal resistente para la ventilación. La secadora está nivelada y apoyada firmemente sobre el piso. Modelos a gas: el gas está abierto y no hay pérdidas de gas. Encienda la secadora para confirmar que funciona, calienta y se apaga. SUGERENCIAS ACERCA DEL DRENAJE DE LA SECADORA Un conducto flexible de plástico o de un material que no sea el metal presenta un potencial riesgo de incendio. ADVERTENCIA

1. Asegúrese de que su secadora esté instalada correctamente para que

extraiga el aire fácilmente. Pared Secadora Conducto de drenaje

2. Utilice un conducto de metal rígido, de 4” Coloque cinta en todas las

uniones, incluso en la secadora. Nunca use tornillos que atrapen pelusa.

3. Mantenga los conductos lo más recto posible.

4. Limpie todos los viejos conductos antes de instalar la nueva secadora.

Asegúrese de que la ventilación se abra y se cierre sin inconvenientes. Inspeccione y limpie el sistema de drenaje todos los años. No permita que un sistema de drenaje defectuoso demore el secado:

restringiendo a la secadora con un sistema de drenaje defectuoso.

utilizando conductos innecesariamente largos que tienen muchos codos.

al utilizar un conducto flexible de plástico, con un recubrimiento delgado o de un material que no es el metal. Permitiendo el uso de conductos y ventilaciones aplastados u obstruidos. 24_ Instalación de la secadora DV435-02836G-02_MES_20121123.indd 24 2012-11-23 5:03:00

INVERSIÓN DE LA PUERTA

01 INSTALACIÓN DE LA SECADORA

1. Desconecte el cable de alimentación.

2. Retire los dos tornillos de la bisagra de la puerta.

3. Levante la puerta y retírela.

4. Retire los dos tornillos del marco frontal.

5. Retire los dos tornillos del lado opuesto de la bisagra de la puerta.

6. Retire los dos tornillos del cierre de la placa de apoyo.

7. Vuelva a poner los dos tornillos en los orificios internos.

8. Retire un tornillo de la bisagra de la puerta.

El tornillo negro es para fijar previamente la puerta en el marco delantero. Instalación de la secadora _25 DV435-02836G-02_MES_20121123.indd 25 2012-11-23 5:03:01 Instalación de la secadora

9. Vuelva a colocar el tornillo en el otro orificio.

10. Coloque la puerta sobre el lado contrario y vuelva a fijar a la secadora.

11. Vuelva a conectar la placa de apoyo.

12. Vuelva a colocar los tornillos en los orificios restantes.

26_ Instalación de la secadora DV435-02836G-02_MES_20121123.indd 26 2012-11-23 5:03:01 Manual de instrucciones, sugerencias ADVERTENCIA Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales, lea las INSTRUCCIONES DE SEGURIDAD IMPORTANTES antes de poner en funcionamiento el aparato. DESCRIPCIÓN GENERAL DEL PANEL DE CONTROL

Para seleccionar un ciclo, gire el disco Selector de ciclos hasta llegar al ciclo deseado. La luz del indicador junto al nombre del ciclo se iluminará. Los ciclos Lana, Delicado, Esterilizar, Ropa de cama, Carga pesada, Eco Normal y Sintética son ciclos de la opción Sensor Dry (Secado con sensor). La opción Sensor Dry (Secado con sensor) detecta automáticamente la humedad en la carga y apaga la secadora cuando alcanza el nivel de secado seleccionado (very dry (muy seco) a damp dry (centrifugado parcial). Eco Normal (Eco Normal) - Este ciclo reduce el uso de energía hasta un 15% en comparación con el ciclo Normal. Ajusta el tiempo y la temperatura del ciclo para mayor eficiencia. Normal - Utilice este ciclo para secar cargas tales como algodón, ropa interior y lino. Heavy Duty (Acción fuerte) - Utilice este ciclo para obtener más calor para las telas resistentes, tales como los jeans, el corderoy y la ropa de trabajo. Perm Press (Plancha permanente) - Seca automáticamente prendas de algodón sin arrugas, también telas sintéticas, tejidos y telas que requieren planchado permanente. Bedding PLUS (Más ropa cama) - para prendas voluminosas, como frazadas, sábanas y edredones. Delicates (Delicada) - Este ciclo fue diseñado para secar prendas sensibles al calor a baja temperatura de secado. Wool (Lana) - Sólo para lana que pueda lavarse en lavadora y secarse en secadora. Sanitize (Desinfección) - Desinfecta las prendas impregnando la tela con calor a alta temperatura durante el ciclo de secado. Utilice este ciclo para mantener su ropa de cama y cortinas limpias por medio de la desinfección. Time Dry (Secado con temporizador) - El secado con temporizador le permite seleccionar el tiempo del ciclo deseado en minutos. Gire el disco Selector de ciclos a Time Dry (Secado con temporizador), a continuación, presione la flecha hacia arriba de Adjust Time (Ajustar tiempo) para determinar el tiempo de secado. Presione la flecha repetidamente para desplazarse por las opciones de tiempo.

02 MANUAL DE INSTRUCCIONES, SUGERENCIAS

Manual de instrucciones, sugerencias _27 DV435-02836G-02_MES_20121123.indd Sec3:27 2012-11-23 5:03:01 Manual de instrucciones, sugerencias Quick Dry (Secado rápido) - Ofrece un ciclo de secado en 30 minutos. Air Fluff (Temperatura ambiente) - El ciclo Secado a temperatura ambiente seca la carga con aire a temperatura ambiente. Refresh (Refrescar) - Este ciclo es el más adecuado para alisar arrugas y reducir los olores de las cargas de una a cuatro prendas secas. En este ciclo se rocía una pequeña cantidad de agua en el tambor de la secadora después de varios minutos de secado con calor. Wrinkle Away (Antiarrugas)- El ciclo Antiarrugas elimina las arrugas de prendas guardadas en armarios, etc. Ofrece un tratamiento antiarrugas mediante un proceso con vapor optimizado. Puede cambiar el tiempo de secado. (Tiempo mínimo: 20 minutos) *Para obtener los mejores resultados, no cargue más de 3 prendas. Si sobrecarga la secadora puede no obtener los mismos resultados.

Pantalla LED La pantalla digital muestra el tiempo restante del ciclo calculado después de presionar el botón Start/Pause (Inicio/Pausa). El tiempo restante calculado puede fluctuar a medida que avance el ciclo. Se iluminará la luz de Drying (Secar) y se mantendrá iluminada hasta que se haya cumplido el ciclo. Cuando la secadora esté en la fase de enfriamiento, se iluminará la luz de Cooling (Refrescar). Cuando la secadora esté en la fase de prevención de arrugas, se iluminará la luz la Wrinkle Prevent (Prevención de arrugas). Cuando el ciclo haya finalizado, aparecerá la palabra "End" (Fin) en la pantalla hasta que se abra la puerta de la secadora o se presione el botón Power (Encendido). Si su secadora se detiene durante un ciclo, las luces del indicador parpadearán hasta que se presione el botón Start/Pause (Inicio/Pausa). Botón de selección Nivel de secado Para seleccionar el nivel de secado en los ciclos Normal (Normal), Heavy Duty (Servicio pesado), u otros ciclos Sensor Dry (Secado con sensor), presione el botón Dry Level (Nivel de secado). Se iluminará una luz en el indicador junto al nivel de secado deseado. Presione el botón repetidamente para desplazarse por las opciones. Las cargas más grandes o más voluminosas posiblemente requieran la opción Very Dry (Muy seco) o More Dry (Más seco) para que el secado sea completo. La opción Less Dry (Menos seco) es la más adecuada para telas livianas, o para que quede algo de humedad en las prendas al final del ciclo. La opción Damp Dry (Centrifugado parcial) fue concebida para secar las prendas parcialmente. Utilícela para las prendas que deban secarse en posición horizontal o colgarse. Botón de selección Temp Para seleccionar la temperatura correcta para la carga, presione el botón Temp (Temperatura). Se iluminará una luz del indicador junto a la temperatura deseada. Presione el botón repetidamente para desplazarse por las opciones. High (Alta): para los algodones resistentes o aquellos con el rótulo Tumble Dry (Secar en secadora). Medium (Mediana): para telas que requieren planchado permanente, telas sintéticas, algodones livianos u otras prendas con el rótulo Tumble Dry Medium (Secar en secadora a temperatura media). Medium Low (Mediana baja): para secar telas sintéticas o de tejido lavable a una temperatura inferior a la mediana. Low (Baja): para prendas sensibles al calor con el rótulo Tumble Dry Low (Secar en secadora a temperatura baja) o Tumble Dry Warm (Secar en secadora a temperatura cálida). Extra Low (Extrabaja): ofrece la menor temperatura de secado con calor posible. arga es a que se ientras con nivel de y Dry

28_ Manual de instrucciones, sugerencias DV435-02836G-02_MES_20121123.indd Sec3:28 2012-11-23 5:03:02 Cuando usa los ciclos Manual Dry (Secado manual), puede ajustar el tiempo de secado presionando el botón de Selección de tiempo. Durante el ciclo Sensor Dry (Secado con sensor), el indicador lumínico del tiempo se encuentra apagado porque el tiempo de secado exacto se determina según los niveles de humedad fluctuantes.

Botón de selección Señal Cuando el ciclo haya finalizado, se escuchará una señal sonora. Si seleccionó la opción Wrinkle Prevent (Prevención de arrugas), la señal sonora sonará en forma intermitente. Ajuste el volumen de la señal sonora o apáguela presionando el botón Signal (Señal). Presione el botón repetidamente para desplazarse por las opciones.

Botón Inicio retardado Cualquier ciclo puede retardarse hasta 24 horas en incrementos de una hora. La hora en pantalla indica el tiempo en el cual comenzará el ciclo. (Consulte la sección “Inicio retardado” en la página 30.)

Opción de selección de ciclo Adjust Time (Ajustar tiempo) – se puede agregar o restar tiempo a los tiempos configurados automáticamente en los ciclos de Secado Manual (ciclos Time Dry (Secado con temporizador), Quick Dry (Secado rápido) o Air Fluff (Temperatura ambiente)) y el ciclo Wrinkle Away (Antiarrugas) . Para agregar o restar tiempo al ciclo, presione la tecla Adjust Time (Ajustar tiempo) con la flecha hacia arriba o hacia abajo hasta que aparezca el tiempo deseado. Wrinkle Prevent (Prevención de arrugas)-Wrinkle Prevent (Prevención de arrugas) ofrece aproximadamente 180 minutos de secado intermitente con aire fresco al final de ciclo para reducir la formación de arrugas. Presione el botón Wrinkle Prevent (Prevención de arrugas) para activar dicha función. La luz del indicador arriba de la tecla se iluminará cuando se seleccione Wrinkle Prevent (Prevención de arrugas). La carga está seca y puede ser retirada en cualquier momento durante el ciclo Wrinkle Prevent (Prevención de arrugas). My Cycle (Mi ciclo) – Elija su ciclo favorito, incluidos el ciclo, la temperatura, la opción de nivel de secado, etc.Consulte la sección “Mi Ciclo” en la página 31.) Rack Dry (Secado en estante) - Rack Dry (Secado con Rack) está disponible en el ciclo Time Dry (Tiempo de Secado). La temperatura quedará establecida sólo en Extra Low (Extrabaja). (Consulte la sección “Rack Dry (Secado en estante)” en la página 32.) Mixed Load Bell (Timbre de carga mixta) - Es una alarma que le notifi ca cuando el nivel de secado promedio de una carga es centrifugado parcial (80% seco). Le permite retirar las prendas que no desea que se sequen completamente o que desea que se sequen fuera de la secadora mientras deja que otras prendas sigan secándose. Puede seleccionar esta función en todos los ciclos de Sensor Dry(Secado con sensor), excepto Wool(Lana), Sanitize(Desinfección). Las selecciones del nivel de secado se limitan a Normal Dry(Secado normal), More Dry(Más seco) y Very Dry(Muy seco).

Botón de selección Inicio/Pausa Presiónelo para detener y reiniciar los programas.

Botón Encendido Presiónelo una vez para encender la secadora. Vuelva a presionarlo para apagarla. Si la secadora permanece encendida durante más de 10 minutos sin que se toque ninguno de los botones, se apagará automáticamente.

02 MANUAL DE INSTRUCCIONES, SUGERENCIAS

Botón de selección Tiempo Manual de instrucciones, sugerencias _29 DV435-02836G-02_MES_20121123.indd Sec3:29 2012-11-23 5:03:02 Manual de instrucciones, sugerencias Seguro para niños Evita que los niños jueguen con la secadora. Configuración/Liberación Para activar o desactivar Seguro para niños presione simultáneamente los botones Temp. (Temperatura) y Time (Tiempo) durante 3 segundos. Detalles del Seguro para niños

1. Puede activar el Seguro para niños mientras su secadora está en funcionamiento.

2. Una vez que configure la función Seguro para niños, no responderá ningún botón, excepto el botón

Power (Encender/Apagar), hasta que desactive dicha función.

3. Se iluminará el indicador de Seguro para Niños

• Si se vuelve a encender la secadora, la función Seguro para Niños continuará encendida.
• Para desactivar el Seguro para niños, siga las instrucciones detalladas a continuación. Cuando otros botones, salvo el botón Power (Encender/Apagar), no respondan, verifique el indicador del Seguro para niños. Si el Seguro para niños está activado, siga las instrucciones precedentes para desactivarlo. Inicio retardado Puede hacer que la secadora inicie automáticamente el programa en otro momento, eligiendo un tiempo de retardo máximo. La hora en pantalla indica el tiempo en el cual comenzará el programa.

1. Establezca su programa de secado.

2. Presione el botón Delay Start (Inicio retardado) hasta establecer el tiempo de retardo.

3. Presione el botón Start/Pause (Inicio/Pausa). El indicador de "Inicio Retardado " se encenderá y el reloj

comenzará la cuenta regresiva hasta llegar al momento establecido.

4. Para cancelar la función de Inicio Retardado, presione el botón Power (Encender/Apagar) y luego encienda la

secadora nuevamente. Luz del tambor Enciende el tambor de la secadora mientras se realiza el secado. Encendido y apagado Si desea activar o desactivar Drum Light (Luz del tambor), mantenga presionados los botones Dry Level (Nivel de secado) y Temp. (Temperatura) simultáneamente. Puede activar y desactivar Luz del tambor cuando la secadora está funcionando y cuando está detenida. Si no apaga la luz del tambor 5 minutos después de que se encienda, la luz del tambor se apaga automáticamente. 30_ Manual de instrucciones, sugerencias DV435-02836G-02_MES_20121123.indd Sec3:30 2012-11-23 5:03:03 Mi Ciclo Cada ciclo cuenta con opciones predeterminadas que se configuran de forma automática. Para observar cuáles son estas opciones predeterminadas, diríjase a la página 37.

4. Presione el botón Start/Pause (Inicio/Pausa). Se inicia el ciclo.

5. Cuando la secadora ejecuta el ciclo, memoriza el ciclo y las opciones.

6. Para ejecutar nuevamente este ciclo en otro momento, presione el botón My Cycle (Mi ciclo). La secadora

selecciona automáticamente el ciclo guardado y las opciones. Puede cambiar la configuración de Mi Ciclo repitiendo el proceso descrito más arriba. La secadora utilizará estos ajustes la próxima vez que usted seleccione My Cycle (Mi ciclo). Smart Care Esta función permite comprobar el estado de la secadora con un teléfono inteligente.

02 MANUAL DE INSTRUCCIONES, SUGERENCIAS

Le permite seleccionar, guardar y activar un ciclo a medida que incluye las opciones Nivel de secado, Temperatura, etc.. Para utilizar Mi ciclo siga estos pasos:

1. Presione el botón My Cycle (Mi ciclo). El indicador de Mi ciclo se ilumina.

2. Seleccione el ciclo que desea incluir utilizando el disco Selector de ciclos.

3. Seleccione y configure las opciones Nivel de secado, Temperatura, etc.)

1. Mantenga presionados los botones Time (Tiempo) y

Delay Start (Inicio retardado) durante 3 segundos cuando se produce un error o si no ha presionado ningún botón de la secadora después de encender la alimentación.

2. Si activa la función Smart Care, la LED de la pantalla gira durante 2 o 3

segundos y el código de error aparecerá en la pantalla.

3. Ejecute la Aplicación Smart Care en su teléfono inteligente.

La función Smart Care se optimiza con Galaxy S, Galaxy S2, iPhone 4 y iPhone 4S.

4. Si enfoca la cámara del teléfono inteligente al panel de la pantalla de la

secadora, el panel y el mensaje de error se reconocen automáticamente y el tipo de error y la solución se muestran en el teléfono inteligente.

5. Si el teléfono inteligente no reconoce el código de error más de dos

veces, ingrese en forma manual el código de error indicado en el panel de la pantalla de la secadora en la aplicación Smart Care. Descarga de la aplicación Smart Care Descargue la Samsung Laundry App en su teléfono celular desde Android Market o Apple App store. (Buscar palabra : Lavadora/secadora inteligente Samsung) Precauciones de uso de Smart Care

• Si la luz de un fluorescente o una lámpara se refleja en el panel de la pantalla de la lavadora, es posible que el teléfono inteligente no reconozca fácilmente el panel o el mensaje de error.
• Si sostiene el teléfono inteligente en un ángulo demasiado abierto respecto al frontal del panel de la pantalla, es posible que no se reconozca el código de error. Para obtener los mejores resultados, sostenga el teléfono inteligente en una posición paralela o casi paralela respecto al frontal del panel. Manual de instrucciones, sugerencias _31 DV435-02836G-02_MES_20121123.indd Sec3:31 2012-11-23 5:03:03 Manual de instrucciones, sugerencias RACK DRY (SECADO EN ESTANTE) Instalación del estante de secado

1. Abra la puerta de la secadora.

2. Coloque el estante de secado en el tambor, con el borde superior del estante de secado encima del filtro para

3. Coloque las patas traseras en las dos áreas empotradas de la pared posterior de la secadora y luego empuje hacia

abajo en el centro del estante de secado para ajustarlo en su lugar.

4. Coloque las prendas que se secarán sobre el estante, dejando espacio entre ellas para que el aire pueda circular.

5. Cierre la puerta de la secadora.

6. Presione el botón Rack Dry (Secado en estante) en el ciclo Secado con temporizador y luego seleccione el

tiempo según la humedad y el peso de las prendas. El secado con rack también se puede utilizar en el ciclo Secado a temperatura ambiente. Estante de secado Puerta PRENDAS SUGERIDAS

OPCIONES DE TEMP. SUGERIDAS

Suéteres lavables (dóblelos y colóquelos en posición horizontal sobre el estante) Extra Low (Extrabaja) (ciclo Time Dry (Secado con temporizador)) Muñecos de peluche (rellenos con fibras de algodón o poliéster) Extra Low (Extrabaja) (ciclo Time Dry (Secado con temporizador)) Muñecos de peluche (rellenos con goma espuma o goma) Temperatura ambiente Almohadas de goma espuma Temperatura ambiente Zapatillas Temperatura ambiente Secar artículos de goma espuma, plástico o goma con la opción de calor puede ocasionar daños a los artículos y generar un peligro de incendio. 32_ Manual de instrucciones, sugerencias DV435-02836G-02_MES_20121123.indd Sec3:32 2012-11-23 5:03:04

LIMPIE EL FILTRO PARA PELUSAS

Después de cada carga. Para reducir el tiempo de secado. Para hacer uso de la energía con mayor eficacia. Puerta No haga funcionar la secadora sin el filtro para pelusas colocado. Marco delantero Filtro

Coloque sólo una carga de ropa en la secadora por vez. Las cargas de telas pesadas y livianas mezcladas se secan en forma diferente, lo que puede ocasionar que las telas livianas estén secas mientras que las telas pesadas queden húmedas al final del ciclo de secado. Agregue una o más prendas similares a la secadora cuando necesite secar sólo una o dos prendas. Esto mejora el funcionamiento de la secadora y la eficacia del secado. Sobrecargar la secadora limita su funcionamiento y ocasiona un secado desparejo así como la formación excesiva de arrugas en algunas telas.

02 MANUAL DE INSTRUCCIONES, SUGERENCIAS

Cargue la secadora dejando algo de espacio libre. NO la sobrecargue. Cierre la puerta. Seleccione el ciclo y las opciones apropiadas para el tipo de carga. Presione el botón Inicio/Pausa. Se iluminará la luz del indicador de la secadora. El tiempo del ciclo calculado aparecerá en la pantalla. El tiempo puede fluctuar debido a que los niveles de humedad fluctúan en la secadora.

• Cuando haya finalizado el ciclo, la palabra "End" (Fin) aparecerá en la pantalla.
• Si presiona Power (Encendido), se cancelará el ciclo y la secadora se detendrá.
• Los indicadores de Drying (Secando), Cooling (Enfriando) y Wrinkle Prevent (Prevención de arrugas) se iluminarán durante tales fases del ciclo. No coloque ningún objeto en la parte superior de la secadora cuando está en funcionamiento. ADVERTENCIA Manual de instrucciones, sugerencias _33 DV435-02836G-02_MES_20121123.indd Sec3:33 2012-11-23 5:03:04 Cuidado y limpieza

Limpie con un paño suave y húmedo. No utilice sustancias abrasivas. No rocíe el panel directamente con limpiadores en aerosol. El acabado del panel de control puede dañarse a causa de algunos productos removedores de suciedad y manchas de tratamiento previo al lavado. Aplique dichos productos lejos de la secadora y limpie el líquido derramado o el rocío inmediatamente. TAMBOR Elimine todas las manchas ocasionadas por crayón, tinta o tintura de la tela (proveniente de artículos nuevos, tales como toallas o jeans) con un limpiador común. Posteriormente, seque las toallas o prendas viejas para eliminar restos de manchas o solución de limpieza. Una vez que se hayan seguido estos pasos, es posible que las manchas aún sean visibles, pero no se transferirán a las cargas subsiguientes.

TAMBOR DE ACERO INOXIDABLE

Para limpiar el tambor de acero inoxidable, use un paño humedecido con un limpiador suave, no abrasivo, adecuado para superficies de acero inoxidable. Elimine los residuos del limpiador y seque con un paño limpio.

EXTERIOR DE LA SECADORA

Limpie con un paño suave y húmedo. No utilice sustancias abrasivas. Proteja la superficie de objetos afilados. No coloque objetos pesados ni afilados ni tampoco el paquete de detergente sobre la secadora. Manténgalos apartados sobre el pedestal o en una caja de almacenaje, que puede adquirir por separado. La cubierta superior de la secadora se podría rayar o dañar. Ya que toda la secadora tiene un acabado brillante, la superficie se puede rayar o dañar fácilmente. Evite rayar o dañar la superficie cuando use la secadora.

SISTEMA DE DRENAJE DE LA SECADORA

Para mantener un óptimo desempeño, se lo debe inspeccionar y limpiar todos los años. La tapa de drenaje exterior debe limpiarse con más frecuencia para garantizar un funcionamiento adecuado. 34_ Cuidado y limpieza DV435-02836G-02_MES_20121123.indd Sec5:34 2012-11-23 5:03:04 Sugerencias para prendas especiales

SUGERENCIAS PARA PRENDAS ESPECIALES

Siga las instrucciones del fabricante o de la etiqueta de indicaciones para secar prendas especiales. Si no se dispone de etiquetas con indicaciones, use la siguiente información como guía.

Cortinas y paños de tela

Siga las instrucciones de la etiqueta con indicaciones o seque en el ciclo Ropa de cama. Asegúrese de que la prenda esté completamente seca antes de usarla o guardarla. Tal vez deba volver a colocarla para garantizar un secado uniforme. Utilice el ciclo Normal (Normal) y seque de a una sola frazada por vez para lograr un mejor funcionamiento de la secadora. Asegúrese de que la prenda esté completamente seca antes de usarla o guardarla. Utilice el ciclo Perm Press (Plancha permanente) y la temperatura Low (Baja) o Extra Low (Extrabaja) para reducir la formación de arrugas. Seque estos artículos en tandas pequeñas para obtener mejores resultados y retírelos lo antes posible. Pañales de tela

Utilice el ciclo Normal (Normal) y la temperatura High (Alta) para pañales suaves y mullidos. Prendas con relleno de plumas (chaquetas, bolsas de dormir, edredones, etc.)

Utilice el ciclo Normal y la opción de temperatura Baja o Extrabaja. Agregar toallas secas acorta el tiempo de secado y absorbe la humedad. Goma espuma (reverso de alfombras, muñecos de peluche, hombreras, etc.)

NO seque con el ciclo de secado con calor. Use el ciclo Secado a temperatura ambiente (sin calor). ADVERTENCIA – Secar un artículo de goma con calor puede dañarlo u ocasionar un riesgo de incendio. Almohadas

Plásticos (cortinas de baño, cubiertas de muebles para exteriores, etc.)

04 SUGERENCIAS PARA PRENDAS ESPECIALES

Cubrecamas y edredones Utilice el ciclo Normal (Normal). Agregue un par de toallas secas y un par de zapatillas limpias para mejorar el funcionamiento de la secadora y secar el artículo. NO seque almohadas de capoc o de goma espuma en la secadora. Utilice el ciclo Air Fluff (Secado a temperatura ambiente). Utilice el ciclo Secado a temperatura ambiente o el ciclo Secado con temporizador y la opción de temperatura Baja o Extrabaja de acuerdo con las instrucciones de la etiqueta. ARTICULOS QUE SE DEBE EVITAR PONER EN LA SECADORA:

• Artículos de fibra de vidrio (cortinas, paños de tela, etc.).
• Lanas, salvo que se recomiende en la etiqueta.
• Artículos embebidos en aceite vegetal o de cocina. Sugerencias para prendas especiales _35 DV435-02836G-02_MES_20121123.indd Sec4:35 2012-11-23 5:03:04 Solución de problemas CONTROLE ESTOS PUNTOS SI SU SECADORA... PROBLEMA SOLUCIÓN No funciona.

No seca de manera uniforme.

Asegúrese de que la puerta esté cerrada con traba. Asegúrese de que el cable de alimentación esté enchufado a un tomacorriente que funcione. Controle los disyuntores y fusibles de la casa. Presione el botón Start/Pause (Inicio/Pausa) nuevamente si la puerta se abre durante el ciclo. Controle los disyuntores y fusibles de la casa. Seleccione una opción de secado con calor distinta de Air Fluff (Secado a temperatura ambiente). En una secadora a gas, verifique que el suministro de gas esté abierto. Limpie el filtro atrapapelusas y el conducto de drenaje. La secadora puede haberse desplazado a la fase de enfriamiento del ciclo. Verifique todos los ítem anteriores y, además... Asegúrese de que la tapa de drenaje hacia el exterior de la casa se pueda abrir y cerrar sin inconvenientes. Verifique que el sistema de drenaje no presente obstrucciones. Los conductos deben inspeccionarse y limpiarse todos los años. Utilice un conducto de drenaje de metal rígido, de 4”. No la sobrecargue. 1 carga de lavado = 1 carga de secado. Separe los artículos pesados de los artículos livianos. Es posible que sea necesario volver a colocar los artículos grandes y voluminosos, como las frazadas o los edredones, para garantizar un secado uniforme. Verifique que la secadora esté drenando en forma correcta para extraer el agua de la carga adecuadamente. Es posible que la carga sea demasiado pequeña como para secarse correctamente. Agregue algunas toallas. Verifique si en la carga hay objetos tales como monedas, botones flojos, clavos, etc. Retírelos de inmediato. Es normal escuchar el ruido de la válvula de gas de la secadora o que el ciclo del dispositivo de calor se enciende o se apaga durante el ciclo de secado. Asegúrese de que la secadora esté correctamente nivelada tal como se describe en las instrucciones de instalación. Es normal que la secadora emita un zumbido debido a alta velocidad del aire que se mueve por el tambor de la secadora y el sistema de drenaje. Es posible que las costuras, los bolsillos y otras áreas resistentes similares no se sequen por completo cuando el resto de la carga ha llegado al nivel de secado seleccionado. Esto es normal. Seleccione la opción Very Dry (Super secado) si lo desea. Si se seca un artículo pesado con una carga liviana, por ejemplo una toalla con sábanas, es posible que el artículo pesado no se seque completamente cuando el resto de la carga ha alcanzado el nivel de secado seleccionado. Separe los artículos pesados de los artículos livianos para obtener mejores resultados. 36_ Troubleshooting DV435-02836G-02_MES_20121123.indd Sec6:36 2012-11-23 5:03:04 PROBLEMA SOLUCIÓN Tiene olor.

Se apaga antes de que la carga esté seca

Pelusa en las prendas

La carga de la secadora es demasiado pequeña. Agregue más prendas o algunas toallas y reinicie el ciclo. La carga de la secadora es demasiado grande. Retire algunas prendas y vuelva poner en funcionamiento la secadora.

Limpie el filtro para pelusas antes de cada carga. Con algunas cargas que producen grandes cantidades de pelusa, quizá sea necesario limpiar el filtro durante el ciclo. Algunas telas producen pelusa (por ejemplo, una toalla de algodón blanco con mucho pelo) y deben secarse por separado de las prendas que atrapan pelusa (por ejemplo, un par de pantalones de lino negro) Divida las cargas grandes en cargas más pequeñas para el secado Revise bien los bolsillos antes de lavar y secar las prendas. Prendas arrugadas después del ciclo Antiarrugas

Funciona mejor con cargas pequeñas de 1 a 4 prendas. Cargue menos prendas. Cargue prendas similares. Quedan olores en la ropa después de Refrescar.

Las telas que contienen olores fuertes deben lavarse en un ciclo normal. Gotea agua de la boquilla cuando comienza Proceso de vapor

Esto se debe a la condensación del vapor. El goteo de agua se detendrá en unos minutos. No se ve el agua rociada durante Proceso de vapor

El agua rociada es difícil de ver cuando la puerta está cerrada

Los olores del hogar, ya sea que provengan de pintura, barniz, limpiadores potentes, etc., pueden ingresar en la secadora con el aire del ambiente. Esto es normal puesto que la secadora extrae el aire de la habitación, lo calienta y lo hace circular por el tambor y lo expulsa a través del drenaje hacia el exterior. Cuando estos olores permanecen en el aire, ventile bien la habitación antes de usar la secadora. Troubleshooting _37 DV435-02836G-02_MES_20121123.indd Sec6:37 2012-11-23 5:03:04 Troubleshooting

CÓDIGOS DE INFORMACIÓN

Pueden aparecer códigos de información para ayudarle a comprender mejor qué ocurre con la secadora. PANTALLA DE ERROR SIGNIFICADO SOLUCIÓN

La resistencia del termistor es muy baja o muy alta. Limpie el filtro o el conducto de ventilación. Si el problema continúa, llame al servicio técnico.

Temperatura de calentamiento no válida cuando la secadora está en funcionamiento. Comuníquese con el servicio técnico.

La secadora funciona con la puerta abierta Limpie la puerta y luego reinicie. Si el problema continúa, llame al servicio técnico. bE2 Estado no válido de un circuito corto clave durante 30 segundos Asegúrese de que NO haya botones presionados constantemente. Pruebe reiniciar el ciclo. Si el problema continúa, llame al servicio técnico.

Frecuencia de fuente de alimentación no válida Pruebe reiniciar el ciclo. Si el problema continúa, llame al servicio técnico.

Problemas con el control electrónico (Falla de sobrevoltaje) Comuníquese con el servicio técnico.

Problemas con el control electrónico (Erro de comunicación) Comuníquese con el servicio técnico.

Estado no válido de la comunicación Eeprom Comuníquese con el servicio técnico.

Estado de la puerta no válido durante más de 256 milisegundos. Comuníquese con el servicio técnico. Para los códigos que no figuran más arriba, llame al 1-800-SAMSUNG (726-7864) 38_ Troubleshooting DV435-02836G-02_MES_20121123.indd Sec6:38 2012-11-23 5:03:04 Apéndice

TABLA DE INDICACIONES SOBRE LA TELA

Ciclo de lavado Instrucciones especiales Símbolos de advertencia para el lavado Normal Secar colgado/tender No lavar Planchado permanente / Antiarrugas / Control de arrugas Colgar para que escurra No retorcer Prendas suaves / delicadas Secar en posición horizontal No usar blanqueador Lavado a mano Secado con calor No secar en secadora Alta Sin vapor (agregado a la plancha) Caliente Media No planchar Tibia Baja Fría Cualquier calor Limpiar en seco Sin calor / aire No limpiar en seco Temperatura del agua** Blanqueador Cualquier blanqueador (cuando sea necesario) Temperaturas de secado con plancha o vapor 06 APÉNDICE Los siguientes símbolos ofrecen indicaciones acerca de las prendas. La etiqueta de indicaciones de la prenda incluye símbolos para lavado, blanqueado, secado y planchado, o limpieza a seco cuando sea necesaria. El uso de símbolos garantiza la consistencia entre los fabricantes textiles de artículos nacionales e importados. Siga las indicaciones de la etiqueta para prolongar la vida útil de la prenda y reducir los problemas del lavado. Limpiar en seco Secar colgado/tender Sólo blanqueador sin cloro (con protección para ropa de color) Blanqueador (cuando sea necesario) Alto Colgar para que escurra Ciclo de secado en secadora Media Secar en posición horizontal Baja Normal Planchado permanente / Antiarrugas / Control de arrugas Prendas suaves / delicadas ** Los símbolos con punto representan las temperaturas del agua del lavado apropiadas para diversas prendas. El rango de temperatura para Caliente es de 105 – 125 °F (41 – 52 °C), para Tibia es de 85 – 105 °F (29 – 41 °C) y para Fría es de 60 – 85 °F (16 – 29 °C). (La temperatura del agua del lavado debe alcanzar un mínimo de 60 °F (16 °C) para que se active el detergente y se logre un lavado eficaz.) Apéndice _39 DV435-02836G-02_MES_20121123.indd Sec7:39 2012-11-23 5:03:05 Apéndice

PROTECCIÓN DEL MEDIO AMBIENTE

Este electrodoméstico se fabrica con materiales reciclables. Si decide desechar este electrodoméstico, siga la normativa local relacionada con la eliminación de desechos. Corte el cable de alimentación para que el electrodoméstico no pueda conectarse a una fuente de alimentación. Quite la puerta para que los animales y los niños pequeños no puedan quedar atrapados dentro del electrodoméstico.

DECLARACIÓN DE CONFORMIDAD

Este electrodoméstico cumple con la norma UL2158. ESPECIFICACIONES

LAVADORA DE CARGA FRONTAL

A. Altura 39” (99,0 cm) B. Ancho 27” (68,6 cm) C. Profundidad con la puerta abierta 90° 51,65” (131,2 cm) D. Profundidad 32,28” (82,0 cm) PESO

POTENCIA DEL CALENTADOR

127,8 lb (57 Kg) 5300 W (Elec.) 22000 BTU/h (Gas) 40_ Apéndice DV435-02836G-02_MES_20121123.indd Sec7:40 2012-11-23 5:03:05

(: configurado en fábrica, : seleccionable) CICLO Secado manual Ciclos de vapor

Algodón, ropa de trabajo, ropa de cama, cargas mezcladas Heavy Duty (Acción fuerte) Telas resistentes, tales como jeans, corderoy y ropa de trabajo pesado Perm Press (Plancha permanente) Camisas, telas sintéticas, tejidos, prendas de algodón sin arrugas y telas que requieren planchado permanente Bedding PLUS (Más ropa cama) Prendas voluminosas, tales como frazadas, sábanas, edredones y almohadas Delicates (Delicada) Ropa interior, blusas, lencería Sanitize (Desinfección) Ropa de cama, cortinas, prendas para niños Eco Normal (Eco Normal) Algodón, ropa de trabajo, ropa de cama y de mesa Wool (Lana) Sólo para lana que pueda lavarse en lavadora y secarse en secadora. (Cantidad máxima: 3 lb) Air Fluff (Temperatura ambiente) Espuma, goma, plástico Quick Dry (Secado rápido) Carga pequeña Time Dry (Secado con temporizador) Cualquier carga Wrinkle Away (Antiarrugas) Camisas, pantalones, blusas Refresh (Refrescar) Camisas, pantalones, edredones, almohadas FUNCIONES CICLO Ciclos de vapor OPCIONES Temperatura temperatura Secado con sensor Nivel Alto Normal Secado normal

Heavy Duty (Acción fuerte) Secado normal

Sanitize (Desinfección) Muy seco (sin cambios)

Quick Dry (Secado rápido) Secado con sensor Secado manual 06 APÉNDICE Secado con sensor PRENDAS RECOMENDADAS Normal Prevención Inicio Tiempo Mediana de arrugas retardado Media Baja Extrabaja baja

• es sólo el modelo a gas Recomendaciones sobre el tamaño de la carga Carga grande Carga media Carga pequeña Llene ¾ del tambor. No agregue prendas por encima de este nivel para que puedan dar vueltas con libertad. Llene ½ del tambor. Coloque 3 a 5 prendas y no llene más de ¼ del tambor. Para obtener los mejores resultados, siga las recomendaciones sobre el tamaño de la carga para cada ciclo de secado. Apéndice _41 DV435-02836G-02_MES_20121123.indd Sec7:41 2012-11-23 5:03:05 Garantía (Estados Unidos) SECADORA SAMSUNG GARANTÍA LIMITADA PARA EL COMPRADOR ORIGINAL El presente producto de la marca SAMSUNG, tal como lo provee y distribuye SAMSUNG ELECTRONICS AMERICA, INC. (SAMSUNG) y lo entrega nuevo, en su embalaje de cartón original al comprador o consumidor original, está garantizado por SAMSUNG contra defectos de fabricación de los materiales y la mano de obra durante el período limitado de la garantía de: un (1) año para todas las piezas y la mano de obra Dos (2) años para las piezas del panel de control La presente garantía limitada comienza en la fecha original de compra y es válida únicamente para productos comprados y usados en los Estados Unidos. Para recibir el servicio técnico de la garantía, el comprador debe comunicarse con SAMSUNG con el fin de que se determine el problema y los procedimientos del servicio. El servicio técnico de la garantía sólo puede ser prestado por un centro de servicio técnico autorizado de SAMSUNG. Se debe presentar la factura de compra original como prueba de compra a SAMSUNG o al servicio técnico autorizado de SAMSUNG. SAMSUNG prestará servicio técnico a domicilio durante el período de la garantía sin costo, sujeto a la disponibilidad dentro de los Estados Unidos contiguos. El servicio técnico a domicilio no está disponible en todas las áreas. Para recibir el servicio técnico a domicilio, el producto no debe presentar obstrucciones y debe ser accesible para el agente del servicio técnico. Si el servicio técnico no está disponible, SAMSUNG puede optar por transportar el producto hasta y desde el servicio técnico autorizado. SAMSUNG reparará, reemplazará el producto u ofrecerá un reembolso a su criterio y sin cargo adicional, tal como se establece en la presente garantía, con piezas o productos nuevos o reacondicionados si se comprueba que es defectuoso durante el período limitado de la garantía especificado anteriormente. Todas las piezas y los productos reemplazados pasan a ser propiedad de SAMSUNG y deben ser devueltos a SAMSUNG. Las piezas y los productos reemplazados asumen la garantía original que resta, o noventa (90) días, el período que sea el más prolongado. La presente garantía limitada cubre defectos de fabricación de los materiales y la mano de obra encontrados durante el uso normal y doméstico de este producto y no será válida para lo siguiente: daños que ocurran durante el envío; entrega e instalación; aplicaciones y usos para los cuales el presente producto no fue destinado; números de serie o producto alterados; daño cosmético o acabado exterior; accidentes, abuso, descuido, incendio, inundación, caída de rayos, u otros casos fortuitos o de fuerza mayor; uso de productos, equipo, sistemas, utilidades, servicios, piezas, suministros, accesorios, aplicaciones, instalaciones, reparaciones, cableado externo o conectores no provistos ni autorizados por SAMSUNG que dañen este producto o que acarreen problemas en el servicio; voltaje de la línea eléctrica incorrecto, fluctuaciones y sobretensión; ajustes del cliente e incumplimiento de lo establecido en el manual de instrucciones, instrucciones de mantenimiento y ambientales que están cubiertas y recomendadas en el manual de instrucciones; traslado y reinstalación del producto; problemas causados por plagas. La presente garantía limitada no cubre problemas derivados de la corriente, el voltaje o el suministro eléctrico incorrectos, las bombillas de luz, los fusibles de la casa, el cableado de la casa, el costo del servicio técnico para recibir instrucciones o corregir errores en la instalación. SAMSUNG no garantiza el funcionamiento ininterrumpido o sin errores del producto. 42_ Garantía DV435-02836G-02_MES_20121123.indd Sec8:42 2012-11-23 5:03:05 07 GARANTÍA Excepto lo establecido en el presente, no existen garantías sobre este producto, ya sean expresas o tácitas, y samsung desconoce todas las garantías que incluyen, aunque no en carácter taxativo, cualquier garantía tácita de que el producto se encuentra en condiciones aptas para la venta, de defraudación de derechos o de que el producto se adecua a los fines específicos para los cuales se adquiere. Ningún aval o garantía otorgados por persona, compañía o corporación alguna con respecto al presente producto revestirá carácter vinculante para samsung. Samsung no será responsable por pérdida de ingresos o lucro cesante, imposibilidad de generar ahorros u obtener otros beneficios, o cualquier daño derivado de circunstancias especiales, daño imprevisto o derivado causado por el uso, uso incorrecto, o incapacidad para usar el presente producto, independientemente de la teoría legal en que se funde el reclamo y aun cuando se le haya notificado a samsung de la posibilidad de tales daños. Ningún resarcimiento de ninguna índole contra samsung superará el precio de compra del producto vendido por samsung y causante del presunto daño. Sin limitar lo precedente, el comprador asume todo el riesgo y la responsabilidad por pérdida, daño o lesión al comprador y a los bienes del comprador y a terceros y a sus bienes derivados del uso, uso incorrecto o incapacidad para usar el presente producto. La presente garantía limitada no se extenderá a ninguna persona distinta del comprador original del presente producto, es intransferible y establece su exclusiva reparación. Algunos Estados no permiten limitaciones en cuanto al plazo de una garantía implícita, o la exclusión o limitación de daños imprevistos o derivados, por lo tanto las limitaciones o exclusiones antedichas pueden no aplicarse en su caso. Esta garantía le otorga derechos específicos, y además puede tener otros derechos que varían según el Estado en el que se encuentre. Para recibir un servicio técnico de garantía, comuníquese con SAMSUNG a: Samsung Electronics America, Inc. 85 Challenger Road Ridgefield Park, NJ 07660 1-800-SAMSUNG(726-7864) www.samsung.com Garantía _43 DV435-02836G-02_MES_20121123.indd Sec8:43 2012-11-23 5:03:05 Garantía (CANADÁ) SECADORA SAMSUNG GARANTÍA LIMITADA PARA EL COMPRADOR ORIGINAL El presente producto de la marca SAMSUNG, tal como lo provee y distribuye SAMSUNG ELECTRONICS CANADA, INC. (SAMSUNG) y lo entrega nuevo, en su embalaje de cartón original al comprador o consumidor original, está garantizado por SAMSUNG contra defectos de fabricación de los materiales y la mano de obra durante el período limitado de la garantía de: Un (1) año para las piezas y la mano de obra La presente garantía limitada comienza en la fecha original de compra y es válida únicamente para productos comprados y usados en Canadá. Para recibir el servicio técnico de la garantía, el comprador debe comunicarse con SAMSUNG con el fin de que se determine el problema y los procedimientos del servicio. El servicio técnico de la garantía sólo puede ser prestado por un centro de servicio técnico autorizado de SAMSUNG. Se debe presentar la factura de compra original como prueba de compra a SAMSUNG o al servicio técnico autorizado de SAMSUNG. SAMSUNG prestará servicio técnico a domicilio durante el período de la garantía sin costo, sujeto a la disponibilidad dentro de Canadá. El servicio técnico a domicilio no está disponible en todas las áreas. Para recibir el servicio técnico a domicilio, el producto no debe presentar obstrucciones y debe ser accesible para el agente del servicio técnico. Si el servicio técnico no está disponible, SAMSUNG puede optar por transportar el producto hasta y desde el servicio técnico autorizado. SAMSUNG reparará, reemplazará el producto u ofrecerá un reembolso a su criterio y sin cargo adicional, tal como se establece en la presente garantía, con piezas o productos nuevos o reacondicionados si se comprueba que es defectuoso durante el período limitado de la garantía especificado anteriormente. Todas las piezas y los productos reemplazados pasan a ser propiedad de SAMSUNG y deben ser devueltos a SAMSUNG. Las piezas y los productos reemplazados asumen la garantía original que resta, o noventa (90) días, el período que sea el más prolongado. La presente garantía limitada cubre defectos de fabricación de los materiales y la mano de obra encontrados durante el uso normal y doméstico de este producto y no será válida para lo siguiente: daños que ocurran durante el envío; entrega e instalación; aplicaciones y usos para los cuales el presente producto no fue destinado; números de serie o producto alterados; daño cosmético o acabado exterior; accidentes, abuso, descuido, incendio, inundación, caída de rayos, u otros casos fortuitos o de fuerza mayor; uso de productos, equipo, sistemas, utilidades, servicios, piezas, suministros, accesorios, aplicaciones, instalaciones, reparaciones, cableado externo o conectores no provistos ni autorizados por SAMSUNG que dañen este producto o que acarreen problemas en el servicio; voltaje de la línea eléctrica incorrecto, fluctuaciones y sobretensión; ajustes del cliente e incumplimiento de lo establecido en el manual de instrucciones, instrucciones de mantenimiento y ambientales que están cubiertas y recomendadas en el manual de instrucciones; traslado y reinstalación del producto; problemas causados por plagas. La presente garantía limitada no cubre problemas derivados de la corriente, el voltaje o el suministro eléctrico incorrectos, las bombillas de luz, los fusibles de la casa, el cableado de la casa, el costo del servicio técnico para recibir instrucciones o corregir errores en la instalación. SAMSUNG no garantiza el funcionamiento ininterrumpido o sin errores del producto. 44_ Garantía DV435-02836G-02_MES_20121123.indd Sec8:44 2012-11-23 5:03:05 SAMSUNG NO SERÁ RESPONSABLE POR PÉRDIDA DE INGRESOS O LUCRO CESANTE, IMPOSIBILIDAD DE GENERAR AHORROS U OBTENER OTROS BENEFICIOS, O CUALQUIER DAÑO DERIVADO DE CIRCUNSTANCIAS ESPECIALES, DAÑO IMPREVISTO O DERIVADO CAUSADO POR EL USO, USO INCORRECTO, O INCAPACIDAD PARA USAR EL PRESENTE PRODUCTO, INDEPENDIENTEMENTE DE LA TEORÍA LEGAL EN QUE SE FUNDE EL RECLAMO Y AUN CUANDO SE LE HAYA NOTIFICADO A SAMSUNG DE LA POSIBILIDAD DE TALES DAÑOS. NINGÚN RESARCIMIENTO DE NINGUNA ÍNDOLE CONTRA SAMSUNG SUPERARÁ EL MONTO DE COMPRA DEL PRODUCTO VENDIDO POR SAMSUNG Y CAUSANTE DEL PRESUNTO DAÑO. 07 GARANTÍA SALVO LO ESTABLECIDO EN LA PRESENTE GARANTÍA, NO EXISTEN GARANTÍAS SOBRE EL PRESENTE PRODUCTO, YA SEAN EXPRESAS O TÁCITAS, Y SAMSUNG DESCONOCE TODAS LAS GARANTÍAS QUE INCLUYEN, AUNQUE NO EN CARÁCTER TAXATIVO, CUALQUIER GARANTÍA TÁCITA DE QUE EL PRODUCTO SE ENCUENTRA EN CONDICIONES APTAS PARA LA VENTA, DE DEFRAUDACIÓN DE DERECHOS O DE QUE EL PRODUCTO SE ADECUA A LOS FINES ESPECÍFICOS PARA LOS CUALES SE ADQUIERE. NINGÚN AVAL O GARANTÍA OTORGADOS POR PERSONA, COMPAÑÍA O CORPORACIÓN ALGUNA CON RESPECTO AL PRESENTE PRODUCTO REVESTIRÁ CARÁCTER VINCULANTE PARA SAMSUNG. SIN LIMITAR LO PRECEDENTE, EL COMPRADOR ASUME TODO EL RIESGO Y LA RESPONSABILIDAD POR PÉRDIDA, DAÑO O LESIÓN AL COMPRADOR Y A LOS BIENES DEL COMPRADOR Y A TERCEROS Y A SUS BIENES DERIVADOS DEL USO, USO INCORRECTO O INCAPACIDAD PARA USAR EL PRESENTE PRODUCTO. LA PRESENTE GARANTÍA LIMITADA NO SE EXTENDERÁ A NINGUNA PERSONA DISTINTA DEL COMPRADOR ORIGINAL DEL PRESENTE PRODUCTO, ES INTRANSFERIBLE Y ESTABLECE SU EXCLUSIVA REPARACIÓN. Algunas provincias no permiten limitaciones en cuanto al plazo de una garantía implícita, o la exclusión o limitación de daños imprevistos o derivados, por lo que las limitaciones o exclusiones antedichas pueden no aplicarse en su caso. Esta garantía le otorga derechos específicos, y además puede tener otros derechos que varían según la provincia en la que se encuentre. Para recibir un servicio técnico de garantía, comuníquese con SAMSUNG a: Samsung Electronics Canada Inc., Customer Service 55 Standish Court Mississauga, Ontario L5R 4B2 Canada 1-800-SAMSUNG(726-7864) www.samsung.com/ca (English) www.samsung.com/ca_fr (French) Garantía _45 DV435-02836G-02_MES_20121123.indd Sec8:45 2012-11-23 5:03:05 Memo DV435-02836G-02_MES_20121123.indd Sec8:46 2012-11-23 5:03:05 Memo DV435-02836G-02_MES_20121123.indd Sec8:47 2012-11-23 5:03:06 ¿TIENE PREGUNTAS O COMENTARIOS? PAÍS LLAME AL O VISÍTENOS EN LÍNEA EN U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com MEXICO 01-800-SAMSUNG (726-7864) www.samsung.com CANADA 1-800-SAMSUNG (726-7864) www.samsung.com/ca (English) www.samsung.com/ca_fr (French) Código Nº DC68-02836G-02_MES DV435-02836G-02_MES_20121123.indd Sec8:48 2012-11-23 5:03:06
