EOD3S40X - Horno empotrado ELECTROLUX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Horno empotrable eléctrico
Marca	Electrolux
Modelo	EOD3S40X
Dimensiones (A x Al x P)	595 x 589 x 569 mm
Dimensiones de empotrado (A x Al x P)	560 x 580 x 548 mm
Volumen de la cavidad	72 L
Peso neto	28,5 kg
Clase de eficiencia energética	A
Consumo de energía (calor por ventilador)	0,81 kWh/ciclo
Consumo de energía (convencional)	0,93 kWh/ciclo
Fuente de calor	Electricidad
Número de cavidades	1
Modos de cocción	Calor por ventilador, Calor por ventilador PLUS, Grill, Turbo grill, Pizza, Calor Superior/Inferior, Suelo, Calor por ventilador húmedo
Funciones del reloj	Minutero, Duración, Hora
Accesorios incluidos	Rejilla metálica, bandeja de cocción, asador
Limpieza	Aqua Clean, soportes de rejilla extraíbles, puerta desmontable
Iluminación	Bombilla halógena, 300°C, clase G
Dispositivos de seguridad	Termostato de seguridad, seguridad niños, ventilador de refrigeración
Alimentación eléctrica	230 V / 50 Hz, cable 1,5 m, sección 3x1,5 mm² máx
Índice de reparabilidad	Piezas de repuesto disponibles en www.electrolux.com/shop

Preguntas frecuentes - EOD3S40X ELECTROLUX

¿Cómo ajustar la hora en el horno Electrolux EOD3S40X?

Después de la primera puesta en marcha o un corte de corriente, la pantalla parpadea. Pulse las teclas + o - para ajustar la hora. Después de aproximadamente 5 segundos, el cese del parpadeo confirma el ajuste.

¿Cómo usar la función Calor por ventilador PLUS para añadir humedad?

Llene el depósito de la cavidad con un máximo de 250 ml de agua del grifo. Seleccione la función Calor por ventilador PLUS con la tecla ®. Precaliente el horno vacío durante 10 minutos antes de introducir los alimentos. Nunca llene el depósito cuando el horno esté caliente.

¿Cómo limpiar el horno con Aqua Clean?

Vierta 200 ml de agua en el depósito de la cavidad. Seleccione la función Aqua Clean, ajuste la temperatura a 90°C y déjelo actuar 30 minutos. Después de enfriar, limpie la cavidad con un paño suave.

Los indicadores del panel de control no se encienden, ¿qué hacer?

Verifique que el horno esté correctamente enchufado y que el disyuntor no se haya disparado. Si el problema persiste, contacte al servicio postventa autorizado. No intente reparar el aparato usted mismo.

¿Qué tipos de platos recomienda para una cocción óptima?

Utilice preferiblemente platos de metal oscuros y no reflectantes para una mejor absorción del calor. Los platos de cerámica o vidrio también son adecuados, pero pueden requerir ajustes de temperatura.

¿Cómo reemplazar la bombilla del horno?

Apague el horno y desconéctelo. Coloque un paño en el fondo de la cavidad. Gire el difusor de vidrio para quitarlo. Reemplace la bombilla por una bombilla halógena adecuada que resista 300°C. Vuelva a colocar el difusor.

La puerta del horno es difícil de abrir o cerrar, ¿qué verificar?

Verifique que las bisagras no estén obstruidas y que la puerta esté correctamente alineada. Limpie la junta de la puerta con un paño húmedo. Si el problema persiste, contacte al servicio postventa.

¿Cómo ahorrar energía durante la cocción?

Utilice la función Calor por ventilador húmedo si está disponible. No precaliente el horno a menos que se indique lo contrario. Apague el horno de 3 a 10 minutos antes del final de la cocción para aprovechar el calor residual. Mantenga la puerta cerrada.

La pantalla muestra '12:00' después de un corte de corriente, ¿qué hacer?

Es normal. Solo debe ajustar la hora nuevamente presionando las teclas + o - hasta la hora correcta. La pantalla dejará de parpadear después de unos segundos.

¿Dónde encontrar la placa de características del horno?

La placa de características se encuentra en el marco frontal de la cavidad del horno. Contiene el modelo (Mod.), el número de producto (PNC) y el número de serie. Anote esta información antes de contactar al servicio postventa.

MANUAL DE USUARIO EOD3S40X ELECTROLUX

Manual de instrucciones

Horno

EN 2

FR 24

DE 47

IT 70

ES 93

Gracias por adquirir un electrodométrico Electrolux. Ha elegido un produit que vale décadas de experiencia e innovación profesionales. Ingenioso y Elegant, ha sido disnado pensando en usted. Así Presents, cada vez que lo utilizes, pueda tener la seguridad de que obtendra semifre都非常 excellentes resultados.

Le damos la bienvenida a Electrolux.

Visite nthesto sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicios y reparación:

www.electrolux.com/support

Registrar su producto para recibir un mejor servicios:

www.registerelectrolux.com

Comprar accesos, articulos de consumo y piezas de recambio originales para su aparato:

www.electrolux.com/shop

ATENCION AL CLIENTE Y SERVICIO

Le recomendamos que utilise recambios originales.

Cuando seonga en contacto con nuestro Centro de servicios专业技术e, asegúrese de tener los siguientes datos disponibles: Modelo, número del producto (PNC), número de série.

La información se incluye en la plac de característica.

Advertencia / Precaución - Información sobre seguridad
① Información general y consejos
Información relativa al medioambiente

Salvo modificaciones.

CONTENIDO

1. INFORMACION SOBRE SEGURIDAD 94
2. INSTRUCCIONES DE SEGURIDAD 96
3. INSTALLACION 98
   4.DESCRIPTION DEL PRODUCTO 100
   5.PANEL DE MANDOS. 100
   6.ANTES DEL PRIMER USO. 101
   7.USO DIARIO. 101
4. FUNCIONES DEL RELOJ 103
5. USO DE LOS ACCESORIOS 105
6. FUNCIONES ADICIONALES 106
7. CONSEJOS 106
8. MANTENIMIENTO Y LIMPIEZA 109
   13.SOLUCIOn DE PROBLEMAS 113
9. EFICACIA ENERGÉTICA 114
10. ASPECTOS MEDIOAMBIENTALES 115

1. INFORMACION SOBRE SEGURIDAD

Antes de instalar y utiliser el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso Incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguidad de niños y personas vulnerables

• Este aparato pueda ser utilisé por niños de 8 años en adelante y personas@cuyas capacidades físicas, sensoriales o mentalales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que@cuenten con las instrucciones o la supervisión sobre el uso del electrodométrico de forma segura y comprendan los riesgos. Es必需ariomantener alejados del aparato a los niños de menos de 8 años, asi como a las personas con minusvaliAs importantes y complejas, salvo que estén bajo supervisión continua.

• Es Neededo vigilar a los niños para que no juguen con el aparato.

• Mantenga todo el material de embalaje fuera del alcance de los niños y desechelo de forma adecuada.
• ADVERTENCIA: Mantenga a los niños y mascotas alejados del aparato cuando está funciona o enfiándose. Las piezas accesibles se calientan durante el funcionaimiento.
• Si este aparato tiene unbloqueo de seguridad para niños,debbe activarlo.
• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• Este aparato está Diseñado exclusivamente para cocinar.

• Este aparato está disnado para uso domestico en interiores.

• Este aparato se pueda usar en ofecinas, habitaciones de hotel, habitaciones de Bed&Breakfast, casas de camino yotiros alojamente similares sobre el uso no exceeda (en promedio) los niveles de uso domestico.

• Solo un electricistarialmente possible instalar este aparato y sustituir el cable.
• No utilise el aparato antes de instalarlo en la estructura empotrada.
• Desenchufe el aparato de la red electrica antes de realizar tareas de mantenimiento.
• Si el cable de alimentación sufre algunos dano, el fabricante, su servicios专业技术o autorizo o un profesional tendrán que cambiarlo para estar riesgos.
• ADVERTENCIA: Asegúrese de que el aparato está apagado antes decaear la bombilla para evitar el riesgo de descarga electrica.
• ADVERTENCIA: El hora y las piezas accesibles se calientan mucho durante el funcionaimiento. Preste mucha atencion para no tocar las resistencias.
• Utilizar siempre guantes o manoplas paraorno para retirar o introducir accesorios o recipientes.

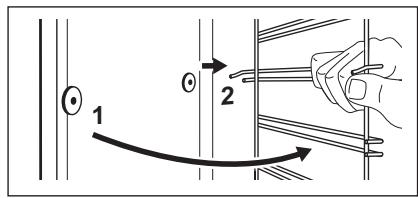

• Para retirar los carriles de apoyo, tire primero del frontal del carril y, a continuación, separe el extremo trasero de las paredes laterales. Instale los carriles de apoyo en el order inverso.
• No utilise un limpiador a vape para limpar el aparato.
• No utilise products de limpieza abrasivos asperos ni rascadores de metal aflido para limpar el cristal de las tapas abisagradas de la placà si no quiere arañar su superficie, lo que pourrait hacer que el cristal se Highest años.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Sólo un técnicoriallicado(puede instalar el aparato.

Retire todo el embalaje.
- No instale ni utilise un aparato dañado.
- Siga las instrucciones de instalación suministradas con el aparato.
- Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de proteccion y calzado cerrado.
- No tire nunca del aparato sujetando el asa.
- Instale el aparato en un lugar seguro yADEducado que cumpla los requisitos de instalacion.
- Respete sempre la distancia minima entre el aparato y los demás electrodométricos y mobiliario.
- Antes de montar el aparato, compruebe si la puerta del hora se abre sin limitaciones.
- El aparato está equipado con un sistemas de refrigeración electrónica. Debe utilizesc con la fuente de alimentacion electrónica.

580 (600) mm

Altura minima del armario (Altura minima del armario bajo de la encimera)

Ancho del armario	560 mm
Profundidad del armario	550 (550) mm
Altura de la parte frontal del aparato	589 mm
Altura de la parte trasera del aparato	571 mm
Anchura de la parte frontal del aparato	595 mm
Anchura de la parte trasera del aparato	559 mm
Fondo del aparato	569 mm
Fondo empotrado del aparato	548 mm
Fondo con la puerta abier-ta	1022 mm

Tamaño minimo de la abertura de ventilación. Abertura situada en la parte trasera inferior	560x20 mm
Longitud del cable de alimentación. El cable está en la españina derecha de la parte trasera	1500 mm
Tornillos de montaje	4x25 mm

Riesgo de incendios y descargas electricas.

• Todas las conexiones electricas deben realizarlas electricistas@cualificados.
• El aparato debe connectarse a tierra.
• Asegürese de que los parámetros de la placía de característica son compatibles con los valores electricos del suministro electrico.
• Utilice siempre una toma con aislamiento de connexion a tierra correctamente instalada.
• No utilise adaptadores de enchufes multipes ni cables prolongadores.
• Asegürese de no provocar daños en el enchufe ni en el cable de red. Si esnecessary Cambiar el cable de alimentación del aparato,debbe hacerlo el centro de servicios技术和orizarado.
• Evite que el cable de red toque o entre en contacto con la puerta del aparato o con el hueco por debajo del aparato, especially,msteadasfunciona o si la puerta está caliente.
• Los mecanismos de proteccion contra descargas eletricas de componentes con corriente y aislados deben fjarse de forma que no pueda aflojarse sin utilizing herramrientas.

• Conecte el enchufe a la toma de corrente únicamente cuando haya terminado la instalación. Asegúrese de tener acces al enchufe del suministro de red una vez finalizada la instalación.

• Si la toma de corriente está floja, no conecte el enchufe.

• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropriados: linea con proteccion contra los cortocircuitos, fusibles ( tipo tornillo que能把 retirarse del soporte),dispositivos de fuga a tierra y contactores.
• La instalación electrica debe tener un dispositivo de aislamento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamento debe tener una aperture de contacto con una anchura minima de 3 mm.
• Este aparato se suministra únicamente con cable de alimentación.

Tipos de cables aplicables para su instalacion o cambio para Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Para la sección del cable, consulte la potencia total de la placá de caracteristicas.
Tambien peutecollarla tabla:

Potencia total (W)	Sección del cable (mm2)
máximo 1380	3 x 0.75
máximo 2300	3 x 1
máximo 3680	3 x 1.5

El cable de tierra (cable verde/amarillo) debeser 2 cm más largo que los cables de fase yneutro (cables azul y marrón).

2.3 Uso

ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas electricas o explosiones.

• No cambie las specifications de este aparato.

• Asegúrese de que las aberturas de ventilación no están bloqueadas.

• No(beaparato desatendido durante elfuncionamento.

• Aquege el aparato afterwards de cada uso.
• Tenga cuidado alAbrir la puerta del aparato@m间隙asfuncia.Puede liberarse aire caliente.
• No utilise el aparato con las manos mojadas ni con agua en contacto.
• No ejerza presión sobre la puerta abierta.
• No utilise el aparato como superficie de trabajo ni para depositar objetos.
• Abra la puerta del aparato con cuidado. El uso de ingredientes con alcohol puede provocar una mezcla de alcohol y aire.
• Nocede que los chispas ni las llamas abiertasenetrén encontacto conelaparato cuandoabra la puerta.
• No coloque productos inflamables o articulos mojados con productos inflamables dentro, cerca o sobre el aparato.

ADVERTENCIA!

Podría dañar el aparato.

• Para evaporar daños o decoloraciones en el esmalte:

• no Coloque recipientes nithers objetos directamente en la base.

• no coloque papel de aluminio directamente en la parte inferior del interior del aparato.
• no ponga agua directamente en el aparato caliente.
• no deje platos húmedos ni alimentos en el aparato una vez finalizada la cocción.

• tengacuidado alretirar oinstalar los accesos.

• La perdida de color del esmalte o el acero inoxidable no afecta al rendimiento del aparato.
  Utilice una bandeja Honda para pasteles humedes. Los jugos de las frutas provocan manchas permanentes.
  Cocina siempre con la puerta del aparato cerrada.

• Si el aparato se instala detrás de un panel de un mueble (por exemple una puerta) asegúrese de que la puerta nunca está cerrada cuando funciona el aparato. El calor y la humedad pueda acumularse detrás de un panel del armario cerrado y provocar daños al aparato, el alojamento

o el sueño. No ciderre del panel del armario hasta que el aparato se haya enfiado Completely antes de su uso.

2.4 Mantenimiento y limpieza

ADVERTENCIA!

Existe riesgo de lesiones, incendios o daños al aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.
• Asegürese de que el aparato está frío. Los paneles de cristal peuvent romperse.
• Bombie inmediamente los paneles de cristal de la puerta que estén danados. Póngase en contacto con el servicios técnico autorizzato.
• Tenga cuidado al descrear la puerta del aparato. La puerta es muy pesada!
• Limpie periodicamente el aparato para evaporar el deterioro del material de la superficie.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No有用的 products abrasivos, estropajos duros, disolventes ni objetivos metálicos.
• Si utilizes aerosoles de limpieza para hornos, siga las instrucciones de seguridad del envase.

2.5 Iluminación interna

ADVERTENCIA!

Riesgo de descarga electrica.

• En cuando a la(s) bombilla(s) de este producto y las de repuestos vendidas por

3. INSTALLACION

ADVERTENCIA!

Consulte los cap它们osobreseguidad.

separate: Estas bombillas estan
destinadas a soportar conditiones ficas
extremas en los aparatos domesticos,
como la temperatura, la vibracion, la
humedad, o estan destinadas a senlalar
informacion sobre el estado de
funcionamento del aparato. No estan
destinadas a utiliserse en otheras
aplicaciones y no son adecuadas para la
iluminacion de estancias domesticas.

• Este produit contiene una fuente luminosa de la clase de eficiencia energetica G.
• Utilice solo bombillas de las mismas caractécticas.

2.6 Asistencia技术水平

• Para reparar el aparato,pongase en contacto con el centro de servicios autorizzato.
• Utilice solamente piezas de recambio originales.

2.7 Eliminación

ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber como(descharcorrectamente el aparato.
• Desconecte el aparato de la red.
  Corte el cable electrico cerca del aparato y desechelo.
• Retire el pestillo de la puerta para evaporar que los niños o las mascotas queden atrapados en el aparato.

3.1 Empotrado

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

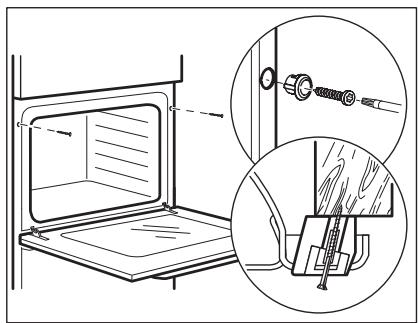

3.2 Fijación del hora al mueble

4. DESCRIPCION DEL PRODUCTO

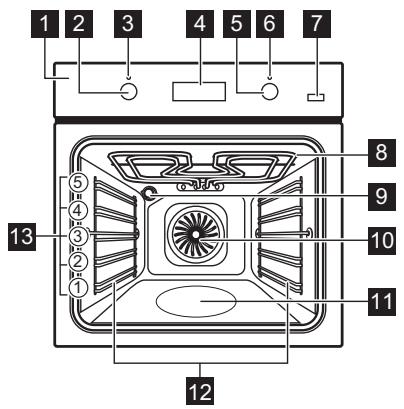

4.1 Resumen general

4.2 Accesorios

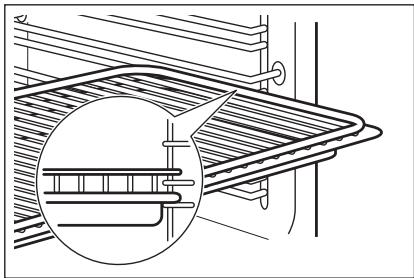

Parrilla

Para utensilios de cocina, moldes de pastelería, asados.

• Bandeja

5. PANEL DE MANDOS

5.1 Mandos escamoteables

Para usar el aparato, presione el mando. El mando sale del alojamento.

5.2 Sensores / botones

—	Para ajustar la hora.
①	Para ajustar una funciona de reloj.
+	Para ajustar la hora.
®	Para activar y desactivar la funciona Turbo PLUS.

Panel de control
2 Mando de las functions de coccción
3 Piloto/simbolo de alimentación
4 Pantalla
5 Mando de control (para la temperatura)
6 Indicador/simbolo de temperatura
7 Vapor Plus
8 Elemento calentador
9 Bombilla
Ventilador
11 Relieve de la cavidad - Contenor de limpieza con agua
12 Carril de apoyo, extraible
13 Niveles para las rejillas

ParaBizcochos y galletas.

• Parrilla/sartén para asar

Para hornear y asar o como bandeja para grasa.

5.3 Pantalla

A. Funciones del reloj
B. Temporizador

6. ANTES DEL PRIMER USO

ADVERTENCIA!

Consulte los cap它们 sobre

seguridad.

6.1 Antes del primer uso

El hora可以选择 emitir olores y humos durante el precalentimiento. Asegúrese de que la sala está ventilada.

Paso 1

Paso 2

Paso 3

Ajuste el reloj		Limpie elorno		Precaliente elorno vacio
1. - pulse + , paraaabstarkhora. Desqués de unos 5 segundos, el parpadeo cesa y la pantalla indica la hora ajustada.	1. Retire todos los accesos y carriles de apoyo extraíbles delorno.2. Limpie elorno y los accesos con un pañosuave hume-decideno en agua Templada y ja-bón neutro.	1.	Selección la temperatura má-xima para la funciona: Tiempo: 1 h.	2. Selección la temperatura má-xima para la funciona: Tiempo: 15 min.3. Selección la temperatura má-xima para la funciona: Tiempo: 15 min.

Apague el hora y espere a que esté frio. Coloque los accesos y carriles de apoyo extraibles en el hora.

7. USO DIARIO

ADVERTENCIA!

Consulte los cap它们osobreseguidad.

7.1 Como configurar: Función de coccción

Paso 1 Gire el mando del hora para seleccionar una referencia de cocccion.

Paso 2	Gire el mando de control para selecciónar la temperatura.
Paso 3	Al terminar la coccción, gire los mandoshasta la posición de apagado para apagar el hora.

7.2 Ajuste de la funciona: Turbo PLUS

ADVERTENCIA!

Existe riesgo de lesiones y daños en el aparato.

Paso 1 Asegürese de que elorno este frío.

Paso 2 Rellene el gofrado de la cavidad con agua del grifo.

i La capacité maxima del gofrado de la cavidad es de 250 ml. No rellene el gofrado de la cabidad durante la cocción ni con el hora caliente.

Paso 3 Selecciona la referencia:

Pulse: Se enciende el indicator. Solo funciona con la funciona: Turbo PLUS.

Paso 4 Gire el mando de temperatura para programar la temperatura.

Paso 5 Precaliente el hora vacio durante 10 horas para hacer humedad.

Paso 6 Colque la comida en elorno.

Consulte el capitulo "Consejos".

No abra la puerta del hora durante la cocción.

Paso 7 Gire el mando de las functions de cocción hasta la posición de apagado para apagar el hora.

• pulse para apagar el hora. El indicator se apaga.

Paso 8 Cuando haya terminado la función, abra la puerta con cuidado. La humedad liberada pueda causar quemaduras.

Paso 9 Asegürese de que el hora esté frio. Retire el agua restante del relieve del interior.

7.3 Funciones de cocción

Funci de cocción

Aplicación

0 Posicion de apa-gado

El hora está apagado.

Funci de cocción

Aplicación

Luz

Para encender la luz.

Función de coccción	Aplicación
Aire caliente / Turbo PLUS / Limpieza con agua	Para hornear en hasta tres posiciones de parrilla a la vez y para secar alimentos.Ajuste la temperatura entre 20 y 40°C menos que para Coción convencional.Paraañadir humedad durante la coccción. Paraoculargar el color adecuado y la corteza crujierte durante el horneado. Para augmentar la jugosidad al recalen-tar.Consulte el capítulo "Mantenimiento y limpieza" para Obtener más información sobre: Limpieza con agua.
Horneado húmedo + ventil.	Función diseñada para ahorrar energia durante la coccción.Cuando se usa esta función,la temperatura del hora pueda diferir de la temperatura programa-mada. La potencia calorificapeuede reducirse. Para más in-formación, consulte el capítulo "Uso diario", Notas sobre: Hor-neado húmedo + ventil..
Calor inferior	Para hornear pasteleds con base crujierte y conservar alimentos.
Grill Rápido	Para asar al grill pequeñas can-tidades de alimentos en grandes cantidades y tostar pan.

Función de coccción	Aplicación
Grill Turbo	Asado con aire caliente para piezas de carne más grandes o aves con hues en un nivel. Pa-ra gratinar y dorar.
Función pizza	Para hornear pizza. Para obte-ner un dorado más intenso y una base más crujierte.
Coccción conven- cional	Para hornear y asar alimentos en una posición de parrilla.

7.4 Notas sobre: Horneado humedo +ventil.

Esta funciona se utilizes para cumplir con los requisitos de eficiencia energetica y Diseño ecologico según EU 65/2014 y EU 66/2014. Pruebas conforme a EN 60350-1.

La puerta del hora debe estar cerrada.
durante la coccion para que no se interruppa
la referencia y el hora funciona con la maxima
eficiencia energetica possible.

Consulte las instrucciones de cocción en el capitulo "Consejos", Horneado humedo + ventil.. Para recomendaciones generales sobre ahorro energetico, consulte el capitulo "Eficiencia energetica", ahorro energetico.

8. FUNCIONES DEL RELOJ

8.1 Funciones del reloj

función de reloj	Aplicación
Hora	Ajustar, modifier o probar la hora.
Duración	Programar la duración del funcionaimiento del hora.
Avisador	Para configurar una cuenta atrás.Esta funciona no influye en el funciona-miento del hora. Puede ajustar esta funcionaQUALquier momento, incluoso si el hora está apagado.

8.2 Como ajustar: Funciones del reloj

Cómo ajustar: Hora

• parpadea al conectar el hora a la corriente electrica si ha habido un corte de corriente o si no está ajustado el temporizador.
  +, - pulsa para和睦ar la hora.
  Después de uno 5 segundos, el parpadeo cesa y la pantalla indica la hora和睦ada.

Cómo cambio: Hora

Paso 1 - pulsa repetidamente paraCambiar la hora del dia. - empieza a parpadear.
Paso 2 - pulsa paraaabustar la hora.
Despuésdeunos5segundos,elparpadeo cesa yla pantallaindica la horaajustada.

Cómoajustar:Duración

Paso 1 Programa una referencia y una temperatura del homo.
Paso 2 - pulsa repetidamente. | | empieza a parpadear.
Paso 3 +, - pulsa para fjjar la duración.

La squash: | | .
- parpadea cuando termina la hora ajustada. La sealsuena y el hora se apaga.

Paso 4 Pulsaequalquierteclapara detenerlasenl.
Paso 5 Gira los mandos a la posicion de apagado.

La funciona empieza automatistically tras 5 segundos.
Al finalizar el tiempo programado, sonar la seals acústica.

Paso 3 Pulsarialquier teclara para detener la senal.
Paso 4 Gira los mandos a la posicion de apagado.

Instrucciones para cancelar: Funciones del reloj

Paso 1 - pulsa repetidamente hasta que el significo de la referencia de reloj empiece a parpadear.
Paso 2 Mantén pulsado: La función de reloj se apaga antes de unoicos Edmundos.

9. USO DE LOS ACCESORIOS

ADVERTENCIA!

Consulte los capitulos sobre seguidad.

9.1 Inserción de accesorios

UnaLEEa muesca en la parte superior aumenta la seguidad. Las hendiduras

Parrilla:

Inserte la parrilla entre las guías del carril y asegúrese de que las hendiduras apuntan hacía bajo.

tambien son dispositivos antivuelco. El borde elevado que rodea la bandeja evita que los utensilios de comida resbalen de la parrilla.

Bandeja / Bandeja honda:

Introduzca la bandeja entre las guias del carril de apoyo.

Parrilla, Bandeja / Bandeja honda:

Posicionla bandeja entre las guias del carril de apoyo y la parrilla en las guias de encima.

Cuando el hora funciona, el ventilador de enfiambre se pone en marcha automatistically paramantener frías las superficies del hora. Una vez apagado el hora, el ventilador sigue funciona hasta enfiarlo totalmente.

10.2 Termostato de seguidad

El funciona incorrecto delorno o los componentes defectuosos poderen provocar

sobrecalentimientos peligrosos. Para evaporar, el hora dispone de un termostato de seguridad que interrupte la alimentacion. El hora se vuela a encender automatistically cuando descienda la temperatura.

11. CONSEJOS

Consulte los cap它们 sobre seguidad.

11.1 Recomendaciones de cocción

El hora Tiene cinco niveles.

Cuente los niveles de las parrillas desde abajo hacia arriba.

El hora可以选择 hornear o asar de forma diferente al hora que tenía antes.

Hornear pasteles

No abra la puerta del hora antes de que transcurran 3/4 del tiempo de coccción programado.

Si utilizes dos bandejas al mesmo tiempo, mantenga un nivel vacío entre ellas.

Cocinar carne y pescado

Utilice una bandeja Honda cuando cocine alimentos muy grasos para evaporar que

posibles derrames o salpicaduras manchen el hora de forma permanente.

Deje reposar la carne uno 15关键时刻 de cortarla para que el jugo no se escurra.

Paraatarunexcesodehormonelhorno durantelesado,añada un poco de agua ala bandeja honda Paraeatingar la condensaciondehormañadaaguacadavezque seseque.

Tiempos de cocción

Los tiempos de cocción dependen del tipo de alimentto,adelmasde su consistencia y volumen.

Al principio, estáPENDiente del avance la cocción. Averigue losolestesajustes (temperatura, tiempo de coccción, etc.) para sus utensilios de cucina, recetas y cantidades cuandoutilice este aparato.

11.2 Horneado humedo + ventil. - accesorios recomendados

Utilice molde y recipientes oscuros y mates. Tiene mayor absorccion del calor que los platos de color claro y brillantes.

Bandeja para pizza	Bandeja para hornear	Ramequines	Molde para base
Oscuro, mate 28 cm de diámetro	Oscuro, mate 26 cm de diámetro	Cerámica 8 cm de diámetro, 5 cm de alta	Oscuro, mate 28 cm de diámetro

11.3 Horneado humedo + ventil.

Para Obtener el mejor的结果，siga las recomendaciones de la tabla?sigue.

	(°C)		(min)
Rollitos dulces, 12 piezas	bandeja o bandeja honda	175	3
Rollitos, 9 piezas	bandeja o bandeja honda	180	2
Pizza congelada, 0,35 kg	parrilla	180	2
Brazo de gitano	bandeja o bandeja honda	170	2
Brownie	bandeja o bandeja honda	170	2
Soufflé, 6 piezas	ramekin cerámico sobre parri-lla	190	3
Base de masa brisé	molde de base sobre parrilla	180	2
Tarta Victoria	bandeja de hornear sobre pa-rrilla	170	2
Pescado pochado, 0,3 kg	bandeja o bandeja honda	180	2
Pescado entero, 0,2 kg	bandeja o bandeja honda	180	3
Filete de pescado, 0,3 kg	molde para pizza sobre parrilla	170	3
Carne pochada, 0,25 kg	bandeja o bandeja honda	180	3
Shashlik, 0,5 kg	bandeja o bandeja honda	180	3
Galletas, 16 piezas	bandeja o bandeja honda	150	2
Mostachones de al-mendra, 20 piezas	bandeja o bandeja honda	180	2

Muffins, 12 piezas	bandeja o bandeja honda	170	2	30 - 40
Tarta salute, 16 pie-zas	bandeja o bandeja honda	170	2	35 - 45
Galletas crujientes de masa quebrada, 20 piezas	bandeja o bandeja honda	150	2	40 - 50
Tartaletas, 8 piezas	bandeja o bandeja honda	170	2	30 - 40
Verduras pochadas, 0,4 kg	bandeja o bandeja honda	180	2	35 - 45
Tortilla vegetariana	molde para pizza sobre parrilla	180	3	35 - 45
Verduras mediterrá-neas, 0,7 kg	bandeja o bandeja honda	180	4	35 - 45

11.4 Información para institutos de pruebas

Pruebas realizadas de conformidad con IEC 60350-1.

			(°C)	(m)	i
Pastelillos, 20 unida-des por bandeja	Cocción con-ve横向	Bandeja	3	170	20 - 30
Pastelillos, 20 unida-des por bandeja	Aire caliente	Bandeja	3	150 - 160	20 - 35
Pastelillos, 20 unida-des por bandeja	Aire caliente	Bandeja	2 y 4	150 - 160	20 - 35
Tarta de manzana, 2 molds, Ø 20 cm	Cocción con-ve横向	Parrilla	2	180	70 - 90
Tarta de manzana, 2 molds, Ø 20 cm	Aire caliente	Parrilla	2	160	70 - 90

Biccocho, molde de reposteria Ø26 cm	Cocción con- vencional	Parrilla	2	170	40 - 50	Precaliente el hora 10 horas.
Biccocho, molde de reposteria Ø26 cm	Aire caliente	Parrilla	2	160	40 - 50	Precaliente el hora 10 horas.
Biccocho, molde de reposteria Ø26 cm	Aire caliente	Parrilla	2 y 4	160	40 - 60	Precaliente el hora 10 horas.
Manteca- dos	Aire caliente	Bandeja	3	140 - 150	20 - 40	-
Manteca- dos	Aire caliente	Bandeja	2 y 4	140 - 150	25 - 45	-
Manteca- dos	Cocción con- vencional	Bandeja	3	140 - 150	25 - 45	-
Tostadas, 4 - 6 frozos	Grill	Parrilla	4	máx.	2 - 3关键时刻 el primer la- do; 2 - 3 mi- nutos el se- gundo	Precaliente el hora 3 horas.
Hambur- guesa de vacuno, 6 trozos, 0,6 kg	Grill	Parrilla y gra- sera	4	máx.	20 - 30	Coloque la parrilla en el cuarto=nel y la gra- sera en el tercer nivel del hora. De la vuelta a la comida a la mitad del tiempo de coccción. Precaliente el hora 3 horas.

12. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA!

Consulte los capitulos sobre

seguridad.

12.1 Notas sobre la limpieza

Agentes limpa-dores	Limpie la parte delantera del hora con un paño suave humedecido en agua Templada y ja-bón suave. Limpie y compruebe la junta de la puerta alrededor del interior.
	Utilice un producto de limpieza para limiar las superficies metálicas.
	Limpie las manchas con un detergente suave.
Uso diario	Limpie el interior afterwards de cada uso. La acumulación de grasa uOthers residuos pueda provocar un incendio.
	LaHUDad愿意临港 a condensarse en el hora o en los paneles de cristal. Para redu-cir la condensation,pongena en functonamento el hora 10 minutoes antes de cocinar.No guarde la comida en el hora más de 20 minutes. Seque el interior con un paño suave des-pués de cada uso.
Accesorios	Limpie todos los accesos afterwards de cada uso y déjelos secar.Use un paño suave hu-medecision en agua caliente y detergente suave.No lave los accesos en el lavavajillas
	No limpie los accesos no adherentesutilizando un limpiador abrasivo ni objetos aflilados.

12.2 Como limpiar: Relieve de la cavidad

Limpie el relieve del interior

Paso 1	Paso 2	Paso 3
Vertir: 250 ml de vinagre blanco en el relieve del interior. Use como máximo un 6% de vinagre sin aditivos.	Deje que el vinagre disuelva los res-tos de cal a temperatura ambiente durante 30 Minutes.	Limpie la cavidad con agua Templa-da y un paño suave.
Para la funciona: Turbo PLUSlimpie el hora cada 5 a 10 ciclos de coccción.

12.3 Como quitar: Carriles de apoyo

Para limpiar el hora, retire los carriles de apoyo.

Paso 1	Apane el hora y espere a que está frío.
Paso 2	Tire de la parte delantera del carril de apoyo para分开ro de la paredlateraal.

Paso 3

Tire del extremo trasero del carril de apoyo para分开rlo de la pared y extráigalo.

Paso 4

Instale los carriles de apoyo en el or- den inverso.

12.4 Instruetiones de uso: Limpieza con agua

Este procedimiento de limpieza utilizes humedad para eliminar las particulas de grasa y alimentos restantes en elorno.

Paso 1	Vierta agua en el relieve del interior.
	200 ml.

Paso 2

Selección la funciona: Pulse:

Paso 3	Ajuste la temperatura a 90 °C.
Paso 4	DejeFuncionalerelhorno30minutos.
Paso 5	Apaguelhorno.
Paso 6	Esperehastaqueelhornoestéfrío.Sequeleinteriorcon un pañosuave.

12.5 Como quitar e instalar: Puerta

La puerta del hora tiene dos paneles de cristal. Puede retirar la puerta del hora y el panel interno de cristal para limparlo. Lee enteramente las instrucciones de "Extracción e instalación de la puerta" antes de retirar los paneles de cristal.

PRECAUCION!

No utilities el hora sin los paneles de cristal.

Paso 1

Abra Completely la puerta y sujete las dos bisagras.

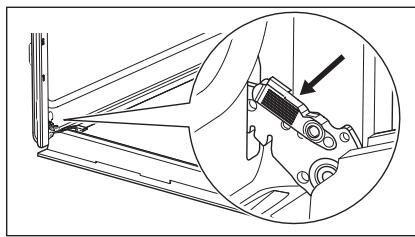

Paso 2

Levanta y tira de los pestillos hasta que ha-ganlick.

Paso 3	Cierre la puerta del hora hasta la primera posición de aperture (a mitad de camino). A continuación, levanta y tira de la puerta para extraerla de su situ.
Paso 4	Colque la puerta sobre un paño suave en una superficie estable.
Paso 5	Sujete el marco de la puerta (B) por el borde superior de la puerta por también lados y em-puje hacer bajo para soltar el cierre.
Paso 6	Tire del borde del trabajo de la puerta ha-cía delante para desengancharla.
Paso 7	Sujete el panel de la puerta de cristal por el borde superior y extrágalo con cuidado. Asegúrese de que el cristal se desliza com-pletamente fuera de los soportes.
Paso 8	Limpie los paneles de cristal con agua y jabón. Seque@cuidadosamente los paneles de cristal con cuidado. No limpies los paneles de cristal en el lavavajillas.
Paso 9	Después de la limpieza, instalala el panel de cristal y la puerta del hora.
Si la puerta está instalada correctamente, oírs un click al cerrar los pestillos.
La zona serigrafiadaDebe estar orientada hacía el la-do interior de la puerta. Después de la instalación, aseguirse de que la superficie del marco del panel de cristal de las zonas serigraidas no está aspera alcontacto.Al instalarro correctamente, el acabado de la puertahaceblick. Asegúrese de que coloca correctamente el panel del cristal interno en los+puntos de sujeción adecuados.

12.6 Como cambio: Bombilla

ADVERTENCIA!

Riesgo de descarga electrica.

La lámpara puede estar caliente.

Coja siempre la bombilla halógena con un paño paraatarquerarlosresiduos de grasa.

Antes de reemplazar la bombilla:

Paso 1	Paso 2	Paso 3
Apague elorno. Espereshasta queel hora esté frío.	Desconecte el hora de la red.	Coloque un pañon en el fondo de la cavidad.

Bombilla trasera

Paso 1 Gire la tapa de cristal para extraerla.

Paso 2	Limpie la tapa de cristal.
Paso 3	Cambie la bombilla porOTHER APROPRIADA TERMORRESISTENTE hasta 300 °C.
Paso 4	Instale la tapa de cristal.

13. SOLUCION DE PROBLEMAS

ADVERTENCIA!

Consulte los cap它们osobreseguidad.

13.1 Qué hacer si...

En cualesquier caso no incluido en esta tabla, por favor contacte con un Centro de Servicio Autorizzato.

Problema	Compruebe que...
El hora no se calienta.	Ha saltado el fusible.
La junta de la puerta está dañana.	No utilise el hora. Pón-gase en contacto con el servicios专业技术o autoriza-do.

Problema	Compruebe que...
La pantalla muestra "12.00".	Se ha producido un corte de corriente. Ajuste la hora.
El agua se sale del gofra-do de la cavidad.	Hay demasiada agua en el gofrado de la cavidad.
Rendimiento de coccción no satisfactorio de la fun-ción: Turbo PLUS.	Hallenado el gofrado de la cavidad con agua.
La bombilla no funciona.	La bombilla se ha fundi-do.

13.2 Datos de serviceo

Si no logra subsanar el problema,pongase en contacto con su distribuidor o un centro de servicios专业技术 autorizzato.

Los datos que necesita para el Centro de servicios专业技术e se encontrartran en la placac decharacteristicas. La placac de caracteristicas se enquiryra en el marco delantero del interior del horno. No retire la placac de caracteristicas de la cavidad del hora.

Se recomienda escribir los datos aquí:

Modeloo (MOD):
Número de producto (PNC)
Número de série (S.N.)

14. EFICACIA ENERGÉTICA

14.1 Información del producto y hoja de información del producto*

Nombre del proveedor	Electrolux
Identificacion del modelo	EOD3S402X 949499372 EOD3S40X 949499343
Índice de eficiencia energetica	95.3
Clase de eficiencia energetica	A
Consumo de energia con una carga estándar, modo convencional	0.93 kWh/ciclo
Consumo de energia con una carga estándar, modo de ventilador forzado	0.81 kWh/ciclo
Número de cavidades	1
Fuente de energia	Electricidad
Volumen	72 L
Tipo de hora	Horno empotrable
Masa	EOD3S402X	28.5 kg
	EOD3S40X	28.5 kg

• Para la Unión Europea según los Reglamentos de la UE 65/2014 y 66/2014.
  Para la Republica de Bielorrusia segun STB 2478-2017, apendice G; STB 2477-2017, anexos A y B.
  Para Ucrania según 568/32020.

La classe de eficiencia energetica no es aplicable a Rusia.

EN 60350-1 - Aparatos electrodométricos de cocción - Parte 1: Gamas, hornos, hornos de vape y grills - Metodos de medida del rendimiento.

14.2 Ahorro energetico

El hora tiene caracteristicas que le ayudan a ahorrar energia durante la cucina de cada día.

Asegürese de que la puerta del hora está cerrada cuando el hora funciona. No abra la puerta del hora manyas vezes durante la cocción. Mantenga limpia la junta de la puerta y asegürese de que está bien fjada en su posición.

En la medida de lo possible, no precaliente el hora antes de cocinar.

Reduzca al máximo el tiempo entre horneados cuando prepare variedos platos de una vez.

Cocación con ventilador

En la medida de lo possible, utilise las functions de coccción con ventilador para ahorrar energia.

Calor residual

Para una duración de la cocción superior a 30关键时刻, reduzca la temperatura del hora un minimo de 3 - 10关键时刻 antes de que transcurra el tiempo de cocción. El calor residual dentro del hora seguirá cocinando.

Utilice el calor residual para calendar otros platos.

Mantener calientes los alimentos

Si desea usar el calor residual para mantener calientes los alimentos, seleccione el ajuste de temperatura más bajo possible.

Horneado humedo + ventil.

Función diseñada para ahorrar energia durante la cocción.

15. ASPECTOS MEDIOAMBIENTALES

Recycle los materiales con el símbolo Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salute publica, asi como a reciclar residuos de aparatos electricos y electrónicos. No

desecha los aparatos marcados con el symbolo暨unto con los residuos domesticos.Lleve el producto a su centro de reciclaje local opongase en contacto con su oficina municipal.

C E
