EOH2H004K - EOH2H00BX - EOH2H004K - Calefacción eléctrica ELECTROLUX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Horno empotrable eléctrico
Marca	Electrolux
Modelo	EOH2H004K / EOH2H00BX / EOH2H004K
Volumen interior	68 L
Clase energética	A
Consumo energético (convencional)	0,89 kWh/ciclo
Consumo energético (aire forzado)	0,80 kWh/ciclo
Dimensiones (Al x An x Pr)	589 x 595 x 569 mm
Dimensiones de empotramiento (Al x An x Pr)	589 x 560 x 548 mm
Peso	26,0 kg
Alimentación eléctrica	230 V / 50 Hz
Potencia máxima	Aprox. 3000 W (según cable)
Longitud del cable de alimentación	1,5 m
Modos de cocción	Calor giratorio, Calor giratorio húmedo, Calor Arriba/Abajo, Grill rápido, Función Pizza, Deshidratación
Número de niveles de rejilla	5
Accesorios incluidos	Rejilla metálica, Bandeja de horno (bandeja multiusos)
Iluminación interior	Bombilla halógena 300°C
Limpieza	Aqua Clean (limpieza al vapor)
Funciones de reloj	Temporizador, Apagado automático (fin de cocción)
Seguridad	Termostato de seguridad, puerta de doble vidrio, ventilación de refrigeración
Mantenimiento	Limpieza regular con paño suave y detergente suave; comprobar junta de la puerta
Piezas de repuesto	Contacte al servicio postventa autorizado; use piezas originales
Garantía	Consulte las condiciones de garantía proporcionadas con el aparato

Preguntas frecuentes - EOH2H004K - EOH2H00BX - EOH2H004K ELECTROLUX

¿Cómo ajustar el temporizador para una cocción automática?

Gire la perilla del temporizador a su posición máxima, luego gírela para ajustar la hora de finalización deseada. El horno se apagará automáticamente al final del tiempo. Para una cocción sin duración, deje la perilla en la posición inicial.

¿Qué hacer si el horno no calienta?

Primero verifique que el fusible no se haya disparado. Si el fusible está en buen estado, contacte a un servicio postventa autorizado. No intente repararlo usted mismo.

¿Cómo limpiar el interior del horno?

Use la función Aqua Clean: vierta 300 ml de agua en la bandeja de la cavidad, ajuste la función a 90°C durante 30 minutos, luego limpie con un paño suave. Para manchas difíciles, use un detergente suave.

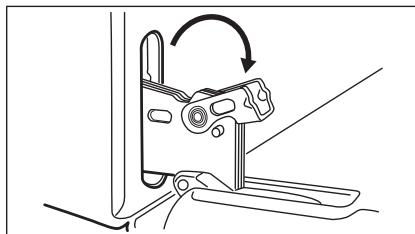

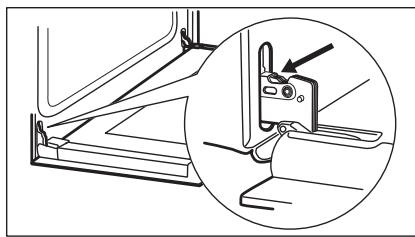

¿Cómo desmontar la puerta del horno para limpiarla?

Abra completamente la puerta, levante las palancas de las bisagras, cierre la puerta hasta la mitad, luego levante y tire de la puerta hacia adelante. Retire el embellecedor y el panel de vidrio interior. Limpie con agua jabonosa y seque cuidadosamente antes de volver a montar.

¿Qué funciones permiten ahorrar energía?

Use el Calor giratorio húmedo o el Calor giratorio para reducir el consumo. Evite precalentar innecesariamente y use el calor residual apagando el horno de 3 a 10 minutos antes del final de la cocción.

¿Cómo reemplazar la bombilla de iluminación?

Apague y desenchufe el horno. Gire el difusor de vidrio para retirarlo, reemplace la bombilla por una bombilla halógena resistente a 300°C, luego vuelva a colocar el difusor. Use un paño para manipular la bombilla.

¿Puedo usar papel de aluminio en el horno?

Nunca coloque láminas de aluminio directamente en el fondo de la cavidad. El papel de aluminio se puede usar sobre un plato, pero no debe tocar las paredes del horno. Consulte las instrucciones de seguridad.

¿Qué accesorios se incluyen con el horno?

El horno se entrega con una rejilla metálica y una bandeja multiusos (bandeja de horno). Se pueden comprar accesorios adicionales en el sitio web de Electrolux.

¿Cómo usar la función Pizza?

Seleccione la función Pizza en la perilla de modos de cocción y ajuste la temperatura a 230°C. Coloque la pizza sobre una rejilla o bandeja. Para un resultado crujiente, use una bandeja oscura no reflectante.

¿Qué es el sistema Aqua Clean y cómo usarlo?

Aqua Clean es un sistema de limpieza al vapor. Vierta 300 ml de agua en la bandeja de la cavidad, seleccione la función Aqua Clean (calor inferior) a 90°C durante 30 minutos. Después de enfriar, limpie el interior con un paño suave.

MANUAL DE USUARIO EOH2H004K - EOH2H00BX - EOH2H004K ELECTROLUX

Manual de instrucciones

Horno

EN 2

FR 22

DE 45

IT 67

ES 89

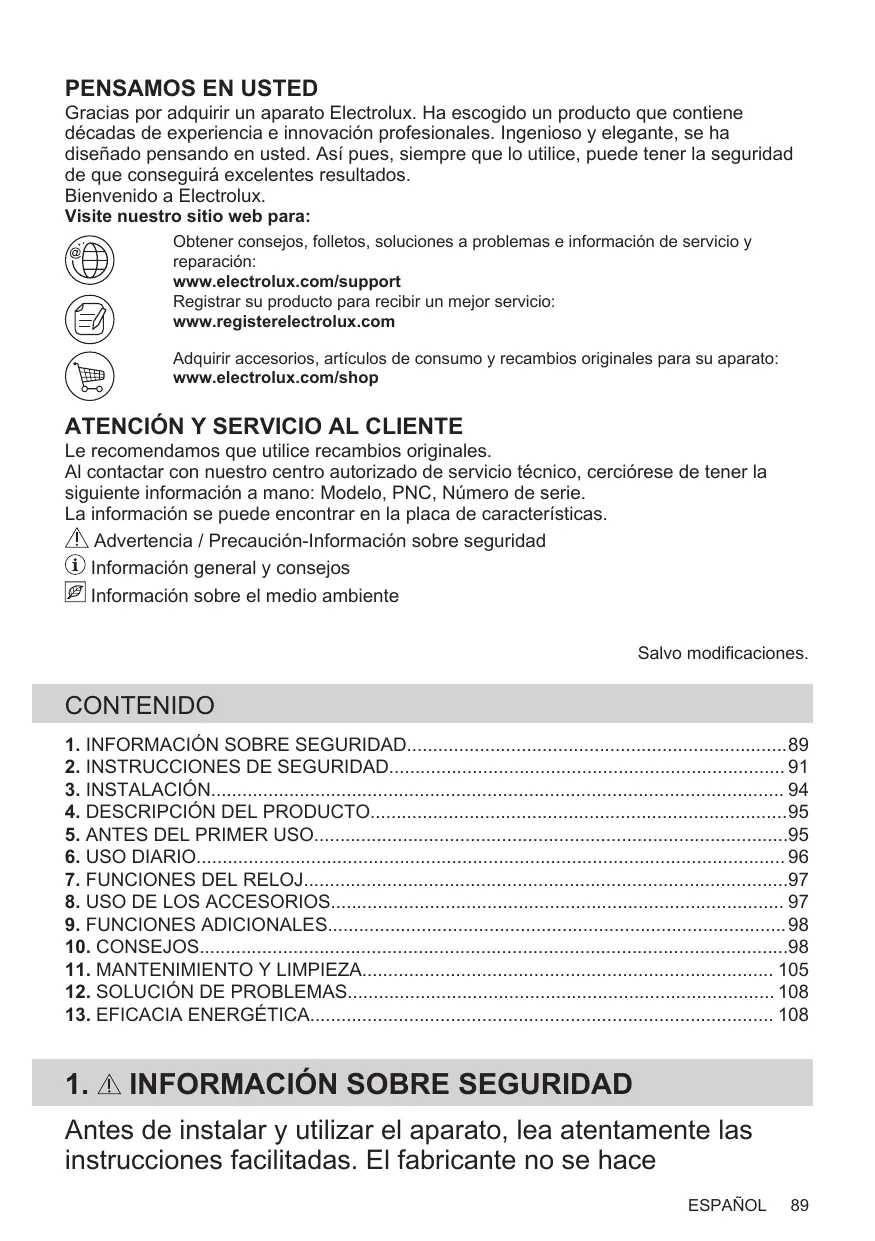

Gracias por adquirir un aparato Electrolux. Ha escogido un producto que contiene décadas de experiencia e innovación profesionales. Ingenioso y elegante, se ha diseñado pensando en usted. Así pues, siempre que lo utilice, pueda tener la seguridad de que conducirá a excelentes resultados.

Bienvenido a Electrolux.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicios y reparación:

www.electrolux.com/support

Registrar su producto para recibir un mejor servicio:

www.registerelectrolux.com

Adquirir accesorios, artículos de consumo y recambios originales para su aparato:

www.electrolux.com/shop

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales.

Al contactar con nuestro centro de servicio autorizado, cerciórese de tener la siguiente información a mano: Modelo, PNC, Número de serie.

La información se puede encontrar en la placa de características.

Advertencia / Precaución-Información sobre seguridad ① Información general y consejos Información sobre el medio ambiente

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD 89
2. INSTRUCCIONES DE SEGURIDAD 91
3. INSTALACIÓN 94 4. DESCRIPCIÓN DEL PRODUCTO 95 5. ANTES DEL PRIMER USO 95 6. USO DIARIO 96
4. FUNCIONES DEL RELOJ 97
5. USO DE LOS ACCESORIOS 97
6. FUNCIONES ADICIONALES 98
7. CONSEJOS 98
8. MANTENIMIENTO Y LIMPIEZA 105
9. SOLUCIÓN DE PROBLEMAS 108
10. EFICACIA ENERGÉTICA 108

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en un lugar seguro y accesible para futuras consultas.

responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Hay que mantener alejados del producto a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Hay que mantener alejados del producto a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.
• ADVERTENCIA: Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando o enfriándose. Las partes accesibles se calientan durante el uso.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.

1.2 Seguridad general

• Solo un electricista cualificado puede instalar este aparato y sustituir el cable.
• ADVERTENCIA: El aparato y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias.
• Utilice siempre guantes de horno cuando introduzca o retire accesorios o utensilios refractarios.
• Antes de realizar tareas de mantenimiento, desenchufe el aparato de la red eléctrica.
• ADVERTENCIA: Asegúrese de que el aparato está desconectado antes de reemplazar la lámpara con el fin de impedir que se produzca una descarga eléctrica.
• No utilice el aparato antes de instalarlo en la estructura empotrada.
• No utilice un limpiador a vapor para limpiar el aparato.
• No utilice limpiadores abrasivos ásperos ni rascadores de metal afilado para limpiar la puerta de cristal si no quiere arañar su superficie, lo que podría hacer que el cristal se hiciera añicos.
• Si el cable de alimentación eléctrica sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional cualificado tendrán que cambiarlo para evitar riesgos eléctricos.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Sólo un técnico cualificado puede instalar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• No tire nunca del aparato sujetando el asa.
• Instale el aparato en un lugar seguro y adecuado que cumpla los requisitos de instalación.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Antes de montar el aparato, compruebe si la puerta del horno se abre sin limitaciones.
• El aparato dispone de un sistema de enfriamiento eléctrico. Debe utilizarse con alimentación eléctrica.

Altura mínima del armario

580 (600) mm

(Altura mínima del armario bajo de la encimera)

Ancho del armario	560 mm
Profundidad del armario	550 (550) mm
Altura de la parte frontal del aparato	589 mm
Altura de la parte trasera del aparato	571 mm
Anchura de la parte frontal del aparato	595 mm
Anchura de la parte trasera del aparato	559 mm
Fondo del aparato	569 mm
Fondo empotrado del aparato	548 mm
Fondo con la puerta abierta	1022 mm
Tamaño minimo de la aberruta de ventilación. Abertura situada en la parte trasera inferior	560x20 mm
Longitud del cable de alimentación. El cable está en la esquina derecha de la parte trasera	1500 mm
Tornillos de montaje	4x25 mm

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• El aparato debe conectarse a tierra.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Si es necesario cambiar el cable de alimentación del aparato, debe hacerlo el centro de servicios técnico autorizado.
• Evite que el cable de red toque o entre en contacto con la puerta del aparato o con el hueco por debajo del aparato, especialmente cuando funciona o si la puerta está caliente.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no pueda aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.
• El aparato solo se suministra con un cable de alimentación.

Tipos de cables aplicables para su instalación o cambio para Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

En lo que respecta a la sección del cable, consulte la potencia total que figura en la placa de características. También puede...

Potencia total (W)	Sección del cable (mm2)
máximo 1380	3 x 0.75
máximo 2300	3 x 1
máximo 3680	3 x 1.5

El cable de tierra (cable verde/amarillo) debe tener 2 cm más que los cables de fase y del neutro (cables azul y marrón).

2.3 Uso

¡ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas o explosiones.

• Este aparato está diseñado exclusivamente para uso doméstico.
• No cambie las especificaciones de este aparato.
• Cerciórese de que los orificios de ventilación no estén obstruidos.
• No deje el aparato desatendido mientras esté en funcionamiento. Desactive el aparato antes de cada uso.
• Tenga cuidado al abrir la puerta del aparato cuando este esté en funcionamiento. Puede liberarse vapores calientes.
• No utilice el aparato con las manos mojadas ni cuando entre en contacto con el agua. No ejerza presión sobre la puerta abierta.
• No utilice el aparato como superficie de trabajo ni de almacenamiento.
• Abra la puerta del aparato con cuidado. El uso de ingredientes con alcohol puede tener una mezcla de alcohol y aire.
• Procure que no haya chispas ni fuego encendido cerca cuando se abra la puerta del aparato.
• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.

ADVERTENCIA!

Podría dañar el aparato.

• Para evitar daños o decoloraciones en el esmalte:
• No coloque utensilios refractarios ni objetos directamente en la parte inferior del aparato.
• No coloque papel de aluminio directamente en la parte inferior del interior del aparato.
• No ponga agua directamente en el aparato caliente.
• No deje platos húmedos ni comida en el aparato una vez finalizada la cocción.
• Preste especial atención al desmontar o instalar los accesorios.
• La pérdida de color del esmalte o del acero inoxidable no afecta al rendimiento del aparato.
• Este aparato está diseñado exclusivamente para cocinar. No debe utilizarse para otros fines, por ejemplo, como calefacción. Cocine siempre con la puerta del horno cerrada.
• Si el aparato se instala detrás de un panel de un mueble (por ejemplo, una puerta), asegúrese de que la puerta nunca esté cerrada cuando funcione el aparato. El calor y la humedad pueden acumularse detrás de un panel del armario cerrado y provocar daños al aparato, al alojamiento o al suelo. No cierre el panel del armario hasta que el aparato se haya enfriado completamente antes de su uso.

2.4 Mantenimiento y limpieza

¡ADVERTENCIA!

Existe riesgo de lesiones, incendios o daños al aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.
• Asegúrese de que el aparato está frío. Los paneles de cristal pueden romperse.
• Cambie inmediatamente los paneles de cristal de la puerta que estén dañados. Póngase en contacto con el servicio técnico autorizado.
• Tenga cuidado al desmontar la puerta del aparato. ¡La puerta es muy pesada!
• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.
• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones de seguridad del envase.

2.5 Luces interiores

¡ADVERTENCIA!

Riesgo de descarga eléctrica.

• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como temperatura, vibración, humedad, o están destinadas a tener información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.
• Utilice solo bombillas de las mismas características.

2.6 Asistencia

• Para reparar el aparato, póngase en contacto con el centro de servicios autorizado.
• Utilice solamente piezas de recambio originales.

2.7 Eliminación

¡ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la red.
• Corte el cable eléctrico cerca del aparato y deséchelo.
• Retire el pestillo de la puerta para evitar que los niños o las mascotas queden atrapados en el aparato.

3. INSTALACIÓN

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

3.1 Empotrado

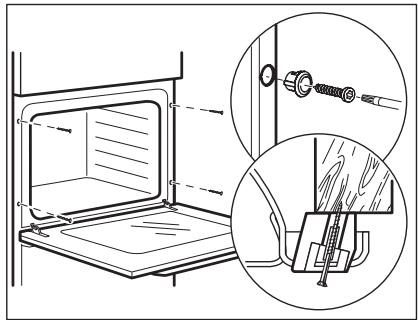

3.2 Fijación del horno al mueble

4. DESCRIPCIÓN DEL PRODUCTO

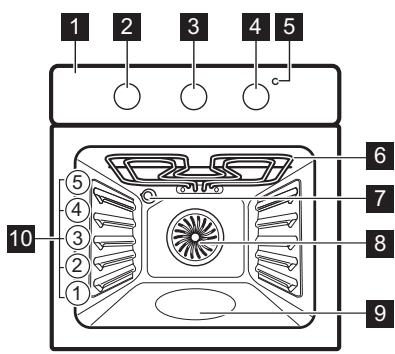

4.1 Resumen general

4.2 Accesorios

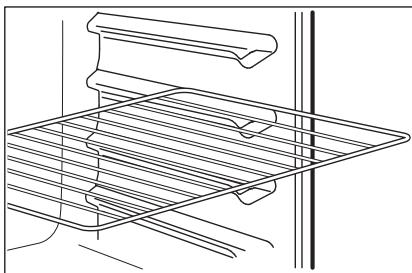

Parrilla

Para bandejas de horno, pastel en molde, asados.

Panel de control 2 Mando de las funciones de cocción 3 Mando del temporizador 4 Mando de control (de la temperatura) 5 Indicador/símbolo de temperatura 6 Resistencia 7 Bombilla 8 Ventilador 9 Contenedor de limpieza con agua 10 Posiciones de los estantes

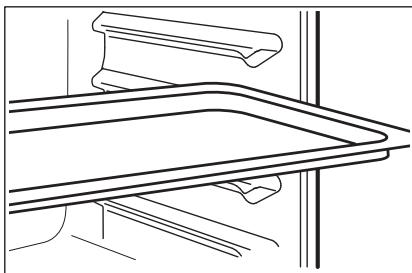

- Bandeja combi

Para bizcochos y galletas. Para hornear y asar o como bandeja para grasa.

5. ANTES DEL PRIMER USO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

5.1 Antes del primer uso

El horno pueda emitir olores y humos durante el precalentamiento. Asegúrese de que la sala está ventilada.

Paso 1

Paso 2

Limpie el hora	Precaliente el hora vacio
1. Retire todos los accesos del hora. 2. Limpie el hora y los accesos con un paño sua-ve humedecido en agua Templada y jabón neutro.	1. Selección la temperatura máximo para la funciona: Tiempo: 1 h. 2. Selección la temperatura máximo para la funciona: Tiempo: 15 min.

Apague el horno y espere a que esté frío. Coloque los accesorios en el horno.

6. USO DIARIO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

6.1 Cómo configurar: Función de cocción

Paso 1: Gire el mando del horno para seleccionar una referencia de cocción.

Paso 2: Gire el mando de control para seleccionar la temperatura.

Paso 3: Al terminar la cocción, gire los mandos hasta la posición de apagado para apagar el horno.

6.2 Funciones de cocción

Función de Aplicación cocción

Posición de apagado

El horno está apagado.

Cocción ventilada.

Permite asar o asar y hornear a la vez alimentos que requieran la misma temperatura, utilizando más de una bandeja y sin que se transfieran los sabores.

Función de Aplicación cocción

Horneado húmedo + ventilador

Función diseñada para ahorrar energía durante la cocción. Cuando se utiliza esta función, la temperatura del horno puede diferir de la temperatura programada. La potencia calorífica puede reducirse. Para más información, consulte el capítulo "Uso diario", Notas sobre: Horneado húmedo + ventilador.

Cocción convencional / Limpieza con agua

Para hornear y asar alimentos en una posición de bandeja. Consulte el capítulo "Mantenimiento y limpieza" para obtener más información sobre: Limpieza con agua.

Grill Rápido

Para asar al grill trozos finos de comida en grandes cantidades y tostar pan.

Función pizza

Para hornear pizza. Para obtener un dorado más intenso y una base más crujiente, ajuste la temperatura a 230°C

6.3 Notas sobre: Horneado húmedo + ventilador

Esta función se utiliza para cumplir con los requisitos de categoría de eficiencia energética y ecodiseño según EU 65/2014 y EU 66/2014. Pruebas conforme a EN 60350-1.

La puerta del horno debe estar cerrada durante la cocción para que la función no se interrumpa y que el horno funcione con la máxima eficiencia energética posible.

Para las instrucciones de cocción, consulte el capítulo "Consejos", Horneado húmedo +

ventilador. Puede consultar recomendaciones generales para ahorrar energía en el capítulo "Eficiencia energética", bajo consumo energético.

7. FUNCIONES DEL RELOJ

7.1 Cómo ajustar: Fin de cocción

Para ajustar la hora de desconexión de las funciones del horno.

Paso 1 Programe la dirección y la temperatura del horno.

Paso 2 Gire el mando del temporizador hasta el máximo.

Paso 3 Gire el mando del temporizador para ajustar la hora de apagado.

Cuando termina el tiempo ajustado, la señal suena y el horno se apaga.

Paso 4: Gire el mando de las funciones del horno y el mando de la temperatura a la posición de apagado.

Para ajustar una función de cocción sin tiempo de cocción específico, gire el mando del temporizador a la posición inicial.

8. USO DE LOS ACCESORIOS

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

8.1 Inserción de accesorios

Parrilla:

Inserte la parrilla entre las guías del carril y asegúrese de que las hendiduras apuntan hacia abajo.

Bandeja honda:

Introduzca la bandeja entre las guías del carril de apoyo.

Cuando el horno funciona, el ventilador de enfriamiento se pone en marcha automáticamente para mantener frías las superficies del horno. Una vez apagado el horno, el ventilador sigue funcionando hasta enfriarlo totalmente.

9.2 Termostato de seguridad

El funcionamiento incorrecto del horno o los componentes defectuosos pueden provocar

sobrecalentamientos peligrosos. Para evitarlo, el horno dispone de un termostato de seguridad que interrumpe la alimentación. El horno se vuelve a encender automáticamente cuando desciende la temperatura.

10. CONSEJOS

Consulte los capítulos sobre seguridad.

10.1 Recomendaciones de cocción

El horno tiene cinco niveles.

Cuente los niveles de las parrillas desde abajo hacia arriba.

El comportamiento de su horno puede ser diferente al del que tenía anteriormente. Las tablas siguientes le proporcionan los ajustes estándares de temperatura, tiempo de cocción y posición de la parrilla.

Si no encuentra los ajustes para una receta especial, busque otra similar.

El horno está dotado con un sistema especial que hace circular el aire y recicla constantemente el vapor. Gracias a este sistema puede cocinar con un entorno de vapor y mantener los alimentos blancos en

su interior y crujientes en su exterior. Reduce el tiempo de cocción y el consumo de energía.

Repostería

No abra la puerta del horno antes de que transcurran 3/4 partes del tiempo de cocción establecido.

Si utiliza dos bandejas al mismo tiempo, deje un nivel libre entre ambas.

Carnes y pescados

Utilice una bandeja honda con los alimentos muy grasos para evitar que el horno quede manchado de forma permanente.

Antes de trinchar la carne, déjela reposar unos 15 minutos, como mínimo, para que retenga los jugos.

Para evitar que se forme mucho humo en el horno, vierta un poco de agua en la bandeja honda. Para evitar la condensación de humos, añada agua después de cada vez que se seque.

Tiempos de cocción

Los tiempos de cocción dependen del tipo de alimento, de su consistencia y del volumen.

Inicialmente, supervise el rendimiento cuando cocine. Busque los ajustes óptimos

(de calor, tiempo de cocción, etc.) para sus recipientes, recetas y cantidades cuando utilice este horno.

10.2 Horneado y asado

TELES PAS-	Cocción convencio- nal (℃)		Cocción ventil. (℃)		(min)
Masas batidas	170	2	160	3	45 - 60	Molde de pastel
Masa con mante- quilla	170	2	160	3	20 - 30	Molde de pastel
Tarta de queso (con suero)	170	1	160	1	70 - 80	Molde de pastel, Ø 26 cm
Strudel	175	3	150	2	60 - 80	Bandeja
Tarta de merme- lada	170	2	165	2	30 - 40	Bandeja
Tronco de Navi- dad, precaliente el horno vacío	160	2	150	2	90 - 120	Molde de pastel, Ø 20 cm
Pastel de ciruelas, precaliente el hor- no vacío	175	1	160	2	50 - 60	Molde para pan
Galletas	140	3	140 - 150	3	30 - 35	Bandeja
Galletas, dos ni- veles	-	-	140 - 150	2 y 4	35 - 40	Bandeja
Galletas, tres ni- veles	120	3	120	3	80 - 100	Bandeja
Merengues	190	3	180	3	15 - 20	Bandeja
Bollos, precaliente el horavacío	190	3	170	3	25 - 35	Bandeja
Bollos rellenos de crema, un nivel	180	2	170	2	45 - 70	Bandeja
Bollos rellenos de crema, dos nive- les	160	1	150	2	110 - 120	Bandeja
Tartaletas	170	1	160	1	50 - 60	Bandeja
Pastel de fruta	190	3	190	3	12 - 20	Bandeja
Tarta Victoria	190	3	170	3	25 - 35	Bandeja

Precaliente el horno vacío.

PAN Y PIZZA	Cocción convencional		Cocción ventil.		(min)	i
	(°C)	←	(°C)	←
Pan blanco, 1 - 2 trozos, 0,5 kg ca- da uno	190	1	190	1	60 - 70	-
Pan de centeno, no se necesita precalentar	190	1	180	1	30 - 45	Molde para pan
Pan/Rollitos, 6 - 8 panecillos	230 - 250	1	230 - 250	1	10 - 20	Bandeja
Pizza	200	3	190	3	10 - 20	Bandeja / Bandeja honda
Bollitos	200	3	190	3	10 - 20	Bandeja

Precaliente el horno vacío.

Use el molde para pasteles.

FLANES	Cocción convencional		Cocción ventil.		(min)
	(°C)	(°C)	(°C)	(°C)
Pudin de pasta, no se necesita precalentar	200	2	180	2	40 - 50
Pudin de verduras, no se necesita precalentar	200	2	175	2	45 - 60
Quiches	180	1	180	1	50 - 60
Lasañа	180 - 190	2	180 - 190	2	25 - 40
Canelones	180 - 190	2	180 - 190	2	25 - 40

Utilice la parrilla.

CARNE	Cocción convencional		Cocción ventil.		(min)
	(°C)	←	(°C)	←
Carne de res	200	2	190	2	50 - 70
Cerdo	180	2	180	2	90 - 120
Ternera	190	2	175	2	90 - 120
Rosbif poco hecho	210	2	200	2	50 - 60
(°C)		(°C)
Rosbif en su punto	210	2	200	2	60 - 70
Rosbif muy hecho	210	2	200	2	70 - 75

CARNE	Cocción convencional		Cocción ventil.		(min)
	(°C)	←	(°C)	←
Paletilla de cerdo, con corteza	180	2	170	2	120 - 150
Morcillo de cerdo, 2 trozos	180	2	160	2	100 - 120
Pata de cordero	190	2	175	2	110 - 130
Pollo entero	220	2	200	2	70 - 85
Pavo entero	180	2	160	2	210 - 240
Pato entero	175	2	220	2	120 - 150
Ganso entero	175	2	160	1	150 - 200
Conejo, en trozos	190	2	175	2	60 - 80
Liebre, en trozos	190	2	175	2	150 - 200
Faisán entero	190	2	175	2	90 - 120

PESCADO	Cocción convencional		Cocción ventil.		(min)
	(℃)	←	(℃)	←
Trucha / Pargo, 3 - 4 pes-cados	190	2	175	2	40 - 55
Atún / Salón, 4 - 6 filetes	190	2	175	2	35 - 60

10.3 Grill

Precaliente el horno vacío.

Use el cuarto nivel.

Grill con la temperatura ajustada al máximo.

GRILL	(kg)	(min) 1a cara	(min) 2a cara
Filetes de solomillo, 4 piezas	0,8	12 - 15	12 - 14
Bistec de vaca, 4 piezas	0,6	10 - 12	6 - 8
Salchichas, 8	-	12 - 15	10 - 12
Chuletas de cerdo, 4 piezas	0,6	12 - 16	12 - 14
Pollo, medio, 2	1	30 - 35	25 - 30
Brochetas, 4	-	10 - 15	10 - 12
Pechuga de pollo, 4 piezas	0,4	12 - 15	12 - 14
Hamburguesas, 6	0,6	20 - 30	-
Filete de pescado, 4 piezas	0,4	12 - 14	10 - 12
Sándwiches tostados, 4 - 6	-	5 - 7	-
Tostadas, 4 - 6	-	2 - 4	2 - 3

10.4 Desecar alimentos - Cocción ventilada.

Cubra las bandejas con papel vegetal o papel de hornear.

Para obtener los mejores resultados, apague el horno a la mitad del tiempo de secado, abra la puerta y déjelo enfriar durante una noche para completar el secado.

Para 1 bandeja, use el tercer nivel.

Para 2 bandejas, use el primer y cuarto nivel.

VERDURAS	(°C)	(h)
Judías	60 - 70	6 - 8
Pimientos	60 - 70	5 - 6

VERDURAS	(°C)	(h)
Verduras para sopa	60 - 70	5 - 6
Setas	50 - 60	6 - 8
Hierbas aromáticas	40 - 50	2 - 3

Ajuste de temperatura 60 - 70 °C.

FRUTA	(h)
Ciruelas	8 - 10
Albaricoques	8 - 10
Manzanas en rodajas	6 - 8
Peras	6 - 9

10.5 Horneado húmedo + ventilador. Accesorios recomendados

Utilice moldes y recipientes oscuros y mates. Tienen mayor absorción del calor que los platos de color claro y brillantes.

Bandeja para pizza	Bandeja para hornear	Ramequines	Molde para base
Oscuro, mate 28 cm de diámetro	Oscuro, mate 26 cm de diámetro	Cerámica 8 cm de diámetro, 5 cm de alta	Oscuro, mate 28 cm de diámetro

10.6 Horneado húmedo + ventilador.

Para obtener el mejor resultado, siga las recomendaciones de la tabla.

		(°C)		(min)
Rollitos dulces, 12 piezas	bandeja o bandeja honda	175	3	40 - 50
Rollitos, 9 piezas	bandeja o bandeja honda	180	2	35 - 45
Pizza congelada, 0,35 kg	parrilla	180	2	45 - 55
Brazo de gitano	bandeja o bandeja honda	170	2	30 - 40
Brownie	bandeja o bandeja honda	170	2	45 - 50
Soufflé, 6 piezas	ramekin cerámico sobre parri-lla	190	3	45 - 55
Base de masa brisé	molde de base sobre parrilla	180	2	35 - 45
Tarta Victoria	bandeja de hornear sobre pa-rrilla	170	2	35 - 50
Pescado pochado, 0,3 kg	bandeja o bandeja honda	180	2	35 - 45
Pescado entero, 0,2 kg	bandeja o bandeja honda	180	3	25 - 35
Filete de pescado, 0,3 kg	molde para pizza sobre parrilla	170	3	30 - 40
Carne pochada, 0,25 kg	bandeja o bandeja honda	180	3	35 - 45
Shashlik, 0,5 kg	bandeja o bandeja honda	180	3	40 - 50
Galletas, 16 piezas	bandeja o bandeja honda	150	2	30 - 45
Mostachones de al-mendra, 20 piezas	bandeja o bandeja honda	180	2	45 - 55
Muffins, 12 piezas	bandeja o bandeja honda	170	2	30 - 40
Tarta salada, 16 pie-zas	bandeja o bandeja honda	(°C)	↓ (min)	(°C)
Galletas crujientes de masa quebrada, 20 piezas	bandeja o bandeja honda	150	2	35 - 45
Tartaletas, 8 piezas	bandeja o bandeja honda	170	2	40 - 50
Verduras pochadas, 0,4 kg	bandeja o bandeja honda	180	2	35 - 45
Tortilla vegetariana	molde para pizza sobre parrilla	180	3	35 - 45
Verduras mediterrá-neas, 0,7 kg	bandeja o bandeja honda	180	4	35 - 45

10.7 Información para los institutos de pruebas

Pruebas conforme a IEC 60350-1.

			(°C)	(min)	i
Pastelillos, 20 unidas por bandeja	Cocción con- vencional	Bandeja de cocción	3	170	20 - 30
Pastelillos, 20 unidas por bandeja	Cocción ventil.	Bandeja de cocción	3	150 - 160	20 - 35
Pastelillos, 20 unidas por bandeja	Cocción ventil.	Bandeja de cocción	2 y 4	150 - 160	20 - 35
Tarta de manzana, 2 moldes, Ø 20 cm	Cocción con- vencional	Parrilla	2	180	70 - 90
Tarta de manzana, 2 moldes, Ø 20 cm	Cocción ventil.	Parrilla	2	160	70 - 90
Bizcocho, molde de re-posteria Ø26 cm	Cocción con- vencional	Parrilla	2	170	40 - 50
Bizcocho, molde de re-posteria Ø26 cm	Cocción ventil.	Parrilla	2	160	40 - 50

Biccocho, molde de re-posteria Ø26 cm	Cocción ventil.	Parrilla	2 y 4	160	40 - 60	Precaliente el hora 10关键时刻.
Mantecados	Cocción ventil.	Bandeja de cocción	3	140 - 150	20 - 40	-
Mantecados	Cocción ventil.	Bandeja de cocción	2 y 4	140 - 150	25 - 45	-
Mantecados	Cocción con- vencional	Bandeja de cocción	3	140 - 150	25 - 45	-
Tostadas, 4 - 6 frozos	Grill	Parrilla	4	máx.	2 - 3关键时刻 el primer lado; 2 - 3关键时刻 el segun- do	Precaliente el hora 3关键时刻.
Hamburgue- sa de vacu- no, 6 frozos, 0,6 kg	Grill	Parrilla y grasera	4	máx.	20 - 30	Coloque la parrilla en el cuarto niven y la gra- sera en el tercer niven del hora. Dele la vuel- ta a la mitad del tiem- po.Precaliente el hora 3关键时刻.

11. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

11.1 Notas sobre la limpieza

Agentes limpiadores

Limpie la parte delantera del horno con un paño suave humedecido en agua templada y jabón suave. Limpie y compruebe la junta de la puerta alrededor del interior.

Utilice un producto de limpieza para limpiar las superficies metálicas.

Limpie las manchas con un detergente suave.

Uso diario

Limpie el interior después de cada uso. La acumulación de grasa u otros residuos puede provocar un incendio.

La humedad puede condensarse en el horno o en los paneles de cristal. Para reducir la condensación, ponga en funcionamiento el horno 10 minutos antes de cocinar. No guarde la comida en el horno más de 20 minutos. Seque el interior con un paño suave después de cada uso.

11.2 Instrucciones de uso: Limpieza con agua

Este procedimiento de limpieza realiza humedad para eliminar las partículas de grasa y alimentos restantes en el horno.

Paso 1: Vierta agua en el relieve del interior. 300ml

Paso 2	Ajuste la funciona: ☐.
Paso 3	Ajuste la temperatura a 90 °C.
Paso 4	DejeFuncionalerhorno 30minutos.
Paso 5	Apagueel hora.
Paso 6	Esperehafterqueelhorno estéfrío.Sequeelintercon unpañosuave.

11.3 Cómo quitar e instalar: Puerta

La puerta del horno tiene dos paneles de cristal. Es posible retirar la puerta del horno y el panel de cristal interior para limpiarlos. Lea las instrucciones completas de "Extracción e instalación de la puerta" antes de retirar los paneles de cristal.

¡PRECAUCIÓN!

No utilice el aparato sin los paneles de cristal.

Paso 1: Abra completamente la puerta y sujete las dos bisagras. Paso 2: Levante y gire completamente las palancas de ambas bisagras.

Paso 3: Cierre la puerta del horno a medio camino hasta la primera posición de apertura. A continuación, levante la puerta y tire hacia adelante para desencajarla. Paso 4: Coloque la puerta sobre una superficie estable y protegida por un paño suave.

Paso 5	Sujete por también lados el acabado de la puerta (B), situado en el borde superior de esta, y empuje hacía dentro para soltar el sello de resorte.
Paso 6	Tire del borde de la puerta:Hacia delante pa-ra desengancharla.	2 B 1
Paso 7	Sujete el panel de la puerta de cristal por el borde superior y extrágalo con cuidado. Asegürese de que el cristal se desliza com-pletamente fuera de los soportes.
Paso 8	Limpie los paneles de cristal con agua y ja-bón. Seque los paneles de cristal con cider-do. No limpie los paneles de cristal en el lavavajillas.
Paso 9	Después de la limpieza, instale el panel de vidrio y la puerta del hora.
La cara impresaDebe mirar:Hacia el interior de la puerta. Después de la instalación, asegürese de que la superficie del marco del panel de cristal de las ca-ras impresas no está aspera cuando la toque. Al instalarro correctamente, el(PC abajo de la puertaHCIe clic.Asegürese de que coloca el panel de cristal interno en los soportes correctos.		A

11.4 Cómo cambio: Bombilla

¡ADVERTENCIA!

Riesgo de descarga eléctrica.

La lámpara puede estar caliente.

Coja siempre la bombilla halógena con un paño para evitar dejar residuos de grasa.

Antes de reemplazar la bombilla:

Paso 1	Paso 2	Paso 3
Apane elorno. Espere hasta que el hora está frío.	Desconecte el hora de la red.	Coloque un pañon en el fondo de la cavidad.

Paso 1: Gire la tapa de cristal para extraerla. Paso 2: Limpie la tapa de cristal. Paso 3: Cambie la bombilla por otra apropiada termorresistente hasta 300°C. Paso 4: Coloque la tapa de cristal.

12. SOLUCIÓN DE PROBLEMAS

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

12.1 Qué hacer si...

En cualquier caso no incluido en esta tabla, por favor contacte con un Centro de Servicio Autorizado.

Problema	Compruebe que...
El hora no calienta.	Ha saltado el fusible.
La junta de la puerta está dañana.	No utilizes el hora. Pón-gase en contacto con un servicios专业技术o autoriza-do.
Fin de cocción - no está ajustado.	Ajuste Fin de cocción.Consulte "Funciones de reloj".

Problema

Compruebe que...

La bombilla no funciona.

La bombilla se ha fundido.

12.2 Datos de servicio

Si no logra subsanar el problema, póngase en contacto con su distribuidor o el centro de servicio técnico.

Los datos que necesita para el centro de servicio técnico se encuentran en la placa de características. La placa de características se encuentra en el marco delantero de la cavidad del horno. No retire la placa de características de la cavidad del horno.

Es conveniente que anote los datos aquí:

Modelo (MOD.)

··

Número de producto (PNC)

……

Número de serie (S.N.)

13. EFICACIA ENERGÉTICA

13.1 Información del producto y hoja de información del producto*

Nombre del proveedor	Electrolux
Identificacion del modelo	EOH2H004K 949496733
	EOH2H004W 949496732
	EOH2H004X 949496734
Índice de eficiencia energetica	95.2

Clase de eficiencia energetica	A
Consumo de energia con cargo estándar, modo convencional	0.89 kWh/ciclo
Consumo de energia con cargo estándar, modo con ventilador	0.80 kWh/ciclo
Número de cavidades	1
Fuente de calor	Electricidad
Volumen	68 l
Tipo de hora	Horno empotrado
Masa	EOH2H004K	26.0 kg
	EOH2H004W	26.0 kg
	EOH2H004X	26.0 kg

• Para la Unión Europea según los Reglamentos de la UE 65/2014 y 66/2014. Para la República de Bielorrusia según STB 2478-2017, apéndice G; STB 2477-2017, anexos A y B. Para Ucrania según 568/32020.

La clase de eficiencia energética no es aplicable a Rusia.

EN 60350-1 - Aparatos electrodomésticos - Parte 1: Placas, hornos, hornos de vapor y parrillas - Métodos para medir el rendimiento.

13.2 Ahorro de energía

El horno tiene características que le ayudan a ahorrar energía durante la cocción de cada día.

Asegúrese de que la puerta del horno está cerrada cuando el horno funciona. No abra la puerta del horno muchas veces durante la cocción. Mantenga limpia la junta de la puerta y asegúrese de que está bien fijada en su posición.

En la medida de lo posible, no precaliente el horno antes de cocinar.

Reduzca al máximo el tiempo entre horneados cuando prepare varios platos de una vez.

Cocción con ventilador

En la medida de lo posible, utilice las funciones de cocción con ventilador para ahorrar energía.

Calor residual

Para una duración de la cocción superior a 30 minutos, reduzca la temperatura del horno un mínimo de 3 - 10 minutos antes de que transcurra el tiempo de cocción. El calor residual dentro del horno seguirá cocinando.

Utilice el calor residual para calentar otros platos.

Mantener calor

Si desea utilizar el calor residual para mantener calientes los alimentos, seleccione el ajuste de temperatura más bajo posible.

Horneado húmedo + ventil.

Función diseñada para ahorrar energía durante la cocción.

14. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el símbolo 📁 junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

.

.

··

··

…

··

…………

··

……

…………

…………

…………

…………

C E
