Marca	Electrolux
Modelo	EOH2H00K
Tipo de producto	Horno empotrado eléctrico
Volumen	72 L
Altura frontal	589 mm
Anchura frontal	595 mm
Profundidad con puerta abierta	1022 mm
Peso	27.3 kg
Alimentación eléctrica	230 V ~ 50 Hz (estimación estándar)
Potencia total máxima	3680 W (según tabla sección cable)
Clase de eficiencia energética	A
Consumo energético (convencional)	0.93 kWh/ciclo
Consumo energético (aire forzado)	0.81 kWh/ciclo
Funciones de cocción	Calor giratorio, calor giratorio húmedo, calor arriba/abajo, gratinador, pizza, Aqua Clean
Número de niveles de parrilla	5
Accesorios incluidos	Rejilla metálica, bandeja de hornear, bandeja para asar/gratinar
Mantenimiento y limpieza	Aqua Clean, soportes extraíbles, puerta desmontable con doble acristalamiento
Iluminación interior	Bombilla halógena (reemplazable)
Seguridad	Termostato de seguridad, bloqueo para niños (no especificado, pero probable), ventilador de refrigeración
Longitud del cable de alimentación	1500 mm
Dimensiones mínimas del mueble (Al x An x Pr)	580 x 560 x 550 mm

Preguntas frecuentes - EOH2H00K ELECTROLUX

¿Cómo limpiar el horno rápidamente?

Use la función Aqua Clean: vierta 300 ml de agua en la bandeja de la cavidad, ajuste la función a 90 °C durante 30 minutos, luego limpie con un paño suave.

¿Cómo desmontar la puerta del horno para limpiarla?

Abra completamente la puerta, levante las palancas de las bisagras, cierre a medio camino, luego levante y tire de la puerta hacia adelante. Retire el revestimiento empujando hacia adentro, luego saque el panel de vidrio interior.

¿Qué hacer si el horno no calienta?

Verifique el fusible o el disyuntor. Si el problema persiste, contacte un servicio postventa autorizado.

¿Cómo ajustar el temporizador para apagado automático?

Gire la perilla del temporizador a su posición máxima, luego ajuste la hora de apagado deseada. El horno se apagará automáticamente.

¿Qué modos de cocción están disponibles?

Los modos incluyen: Calor giratorio, Calor giratorio húmedo, Calefacción arriba/abajo, Gratinador rápido, Función Pizza y Aqua Clean (limpieza).

¿Cómo usar el calor giratorio húmedo para ahorrar energía?

Seleccione la función Calor giratorio húmedo para una cocción eficiente en energía. Esta función reduce la potencia y mantiene la humedad. Siga las recomendaciones de tiempo y temperatura en la tabla del manual.

¿Puedo poner los accesorios en el lavavajillas?

No, los accesorios (rejilla, bandeja, bandeja para asar) no deben lavarse en el lavavajillas. Use un paño suave con agua tibia y un detergente suave.

¿Cómo reemplazar la bombilla del horno?

Apague el horno y desconéctelo. Gire el difusor de vidrio para retirarlo, reemplace la bombilla por una bombilla halógena resistente a 300 °C, luego vuelva a colocar el difusor.

¿Cuál es la capacidad del horno?

El horno tiene un volumen de 72 litros, con 5 niveles de parrilla para cocinar varios platos simultáneamente.

¿Cómo verificar la autenticidad del producto?

La placa de características se encuentra en el marco frontal de la cavidad. Anote el modelo (MOD.), el PNC y el número de serie. Contacte al servicio postventa para cualquier verificación.

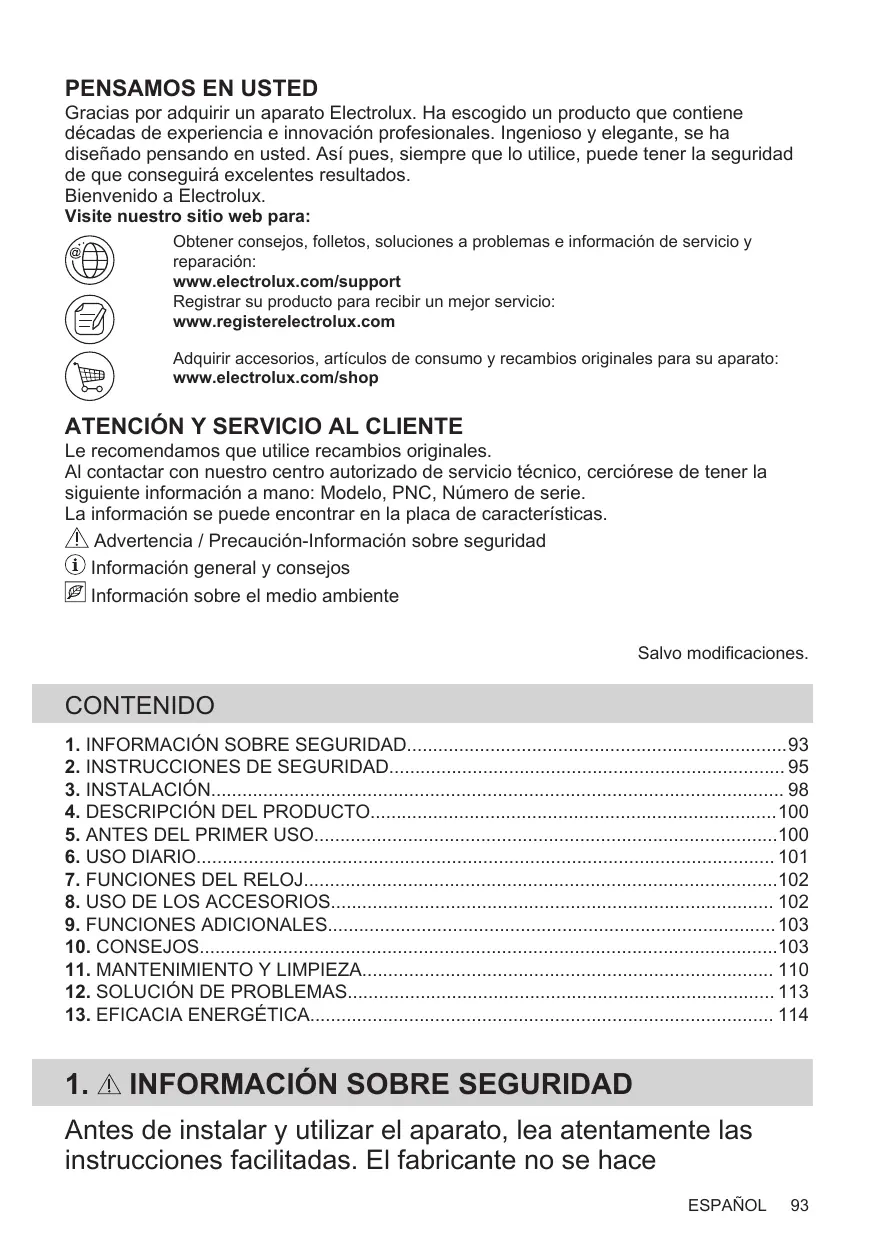

MANUAL DE USUARIO EOH2H00K ELECTROLUX

Gracias por adquirir un aparato Electrolux. Ha escogido un producto que contiene décadas de experiencia e innovación profesionales. Ingenioso y elegante, se ha diseñado pensando en usted. Así pues, siempre que lo utilice, pueda tener la seguridad de que conducirá a excelentes resultados.

Bienvenido a Electrolux.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicios y reparación:

www.electrolux.com/support

Registrar su producto para recibir un mejor servicio:

www.registerelectrolux.com

Adquirir accesorios, artículos de consumo y recambios originales para su aparato:

www.electrolux.com/shop

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales.

Al contactar con nuestro centro autorizado de servicio técnico, cerciórese de tener la siguiente información a mano: Modelo, PNC, Número de serie.

La información se puede encontrar en la placa de características.

Advertencia / Precaución - Información sobre seguridad. ① Información general y consejos. Información sobre el medio ambiente.

Salvo modificaciones.

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD 93
2. INSTRUCCIONES DE SEGURIDAD 95
3. INSTALACIÓN 98 4. DESCRIPCIÓN DEL PRODUCTO 100 5. ANTES DEL PRIMER USO 100 6. USO DIARIO 101
4. FUNCIONES DEL RELOJ 102
5. USO DE LOS ACCESORIOS 102
6. FUNCIONES ADICIONALES 103
7. CONSEJOS 103
8. MANTENIMIENTO Y LIMPIEZA 110
9. SOLUCIÓN DE PROBLEMAS 113
10. EFICACIA ENERGÉTICA 114

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones realizadas. El fabricante no se hace

responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Hay que mantener alejados del producto a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.
• No deje que los niños jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• ADVERTENCIA: Mantenga a los niños y mascotas alejados del aparato cuando está funcionando o enfriándose. Las partes accesibles se calientan durante el uso.
• Si este aparato tiene un bloqueo de seguridad para niños, deben activarlo.
• La limpieza y mantenimiento de usuario del aparato no podrán ser realizados por niños sin supervisión.

1.2 Seguridad general

• Solo un electricista cualificado puede instalar este aparato y sustituir el cable.
• ADVERTENCIA: El aparato y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias.
• Utilice siempre guantes de horno cuando introduzca o retire accesorios o utensilios refractarios.
• Antes de realizar tareas de mantenimiento, desenchufe el aparato de la red eléctrica.
• ADVERTENCIA: Asegúrese de que el aparato está desconectado antes de reemplazar la lámpara con el fin de impedir que se produzca una descarga eléctrica.
• No utilice el aparato antes de instalarlo en la estructura empotrada.
• No utilice un limpiador a vapor para limpiar el aparato.
• No utilice limpiadores abrasivos ásperos ni rascadores de metal afilado para limpiar la puerta de cristal si no quiere arañar su superficie, lo que podría hacer que el cristal se hiciera añicos.
• Si el cable de alimentación eléctrica sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional cualificado tendrán que cambiarlo para evitar riesgos eléctricos.
• Para quitar los carriles laterales, tire primero del frontal del carril y luego separe el extremo trasero de las paredes. Coloque los carriles laterales en el orden inverso.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Sólo un técnico cualificado puede instalar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• No tire nunca del aparato sujetando el asa.
• Instale el aparato en un lugar seguro y adecuado que cumpla los requisitos de instalación.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Antes de montar el aparato, compruebe si la puerta del horno se abre sin limitaciones.
• El aparato dispone de un sistema de enfriamiento eléctrico. Debe utilizarse con alimentación eléctrica.

Altura mínima del armario 580 (600) mm (Altura mínima del armario bajo de la encimera)

Ancho del armario	560 mm
Profundidad del armario	550 (550) mm
Altura de la parte frontal del aparato	589 mm
Altura de la parte trasera del aparato	571 mm
Anchura de la parte frontal del aparato	595 mm
Anchura de la parte trasera del aparato	559 mm
Fondo del aparato	569 mm
Fondo empotrado del aparato	548 mm
Fondo con la puerta abier-ta	1022 mm
Tamaño minimo de la abertura de ventilación. Abertura situada en la parte trasera inferior	560x20 mm
Longitud del cable de alimentación. El cable está en la esquina derecha de la parte trasera	1500 mm

Tornillos de montaje 4x25 mm

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• El aparato debe conectarse a tierra.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Si es necesario cambiar el cable de alimentación del aparato, debe hacerlo el centro de servicios técnico autorizado.
• Evite que el cable de red toque o entre en contacto con la puerta del aparato o con el hueco por debajo del aparato, especialmente cuando funciona o si la puerta está caliente.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no pueda aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (como tornillo que pueda retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.
• El aparato solo se suministra con un cable de alimentación.

Tipos de cables aplicables para su instalación o cambio para Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

En lo que respecta a la sección del cable, consulte la potencia total que figura en la placa de características. También puede atender a la tabla:

Potencia total (W)	Sección del cable (mm2)
máximo 1380	3 x 0.75
máximo 2300	3 x 1
máximo 3680	3 x 1.5

El cable de tierra (cable verde/amarillo) debe tener 2 cm más que los cables de fase y del neutro (cables azul y marrón).

2.3 Uso

¡ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas o explosiones.

• Este aparato está diseñado exclusivamente para uso doméstico.
• No cambie las especificaciones de este aparato.
• Cerciórese de que los orificios de ventilación no estén obstruidos.
• No deje nunca el aparato desatendido mientras esté en funcionamiento. Desactive el aparato antes de cada uso.
• Tenga cuidado al abrir la puerta del aparato cuando este esté en funcionamiento. Pueden liberarse vapores calientes.
• No utilice el aparato con las manos mojadas ni cuando entre en contacto con el agua. No ejerza presión sobre la puerta abierta.
• No utilice el aparato como superficie de trabajo ni de almacenamiento.
• Abra la puerta del aparato con cuidado. El uso de ingredientes con alcohol puede tener una mezcla de alcohol y aire.
• Procure que no haya chispas ni fuego encendido cerca cuando se abra la puerta del aparato.
• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.

ADVERTENCIA!

• Para evitar daños o decoloraciones en el esmalte:
• no coloque utensilios refractarios ni otros objetos directamente en la parte inferior del aparato.
• no coloque papel de aluminio directamente en la parte inferior del interior del aparato.
• No ponga agua directamente en el aparato caliente.
• No deje platos húmedos ni comida en el aparato una vez finalizada la cocción.
• Preste especial atención al desmontar o instalar los accesorios.
• La pérdida de color del esmalte o el acero inoxidable no afecta al rendimiento del aparato.
• Utilice una bandeja honda para pasteles húmedos. Los jugos de las frutas podrían ocasionar manchas permanentes.
• Este aparato está diseñado exclusivamente para cocinar. No debe utilizarse para otros fines, por ejemplo, como calefacción. Cocine siempre con la puerta del horno cerrada.
• Si el aparato se instala detrás de un panel de un mueble (por ejemplo, una puerta), asegúrese de que la puerta nunca está cerrada cuando funciona el aparato. El calor y la humedad pueden acumularse

detrás de un panel del armario cerrado y provocar daños al aparato, al alojamiento o al sueño. No cierre el panel del armario hasta que el aparato se haya enfriado completamente antes de su uso.

2.4 Mantenimiento y limpieza

¡ADVERTENCIA!

Existe riesgo de lesiones, incendios o daños al aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.
• Asegúrese de que el aparato está frío. Los paneles de cristal pueden romperse.
• Reemplace inmediatamente los paneles de cristal de la puerta que estén dañados. Póngase en contacto con el servicio técnico autorizado.
• Tenga cuidado al desmontar la puerta del aparato. ¡La puerta es muy pesada!
• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No use productos abrasivos, estropajos duros, disolventes ni objetos metálicos.
• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones de seguridad del envase.

2.5 Luces interiores

¡ADVERTENCIA!

Riesgo de descarga eléctrica.

• En cuanto a las bombillas de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como temperatura, vibración y humedad, o están destinadas a proporcionar información sobre el estado de configuración del aparato. No están destinadas a usarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.
• Utilice solo bombillas de las mismas características.

2.6 Asistencia

• Para reparar el aparato, póngase en contacto con el centro de servicios autorizado.
• Utilice solamente piezas de recambio originales.

2.7 Eliminación

¡ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

3. INSTALACIÓN

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

• Desconecte el aparato de la red. Corte el cable eléctrico cerca del aparato y deséchelo.
• Retire el pestillo de la puerta para evitar que los niños o las mascotas queden atrapados en el aparato.

3.1 Empotrado

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

3.2 Fijación del horno al mueble

4. DESCRIPCIÓN DEL PRODUCTO

4.1 Descripción general

4.2 Accesorios

Parrilla Para bandejas de horno, pastel en molde, asados. - Bandeja

Panel de control 2 Mando de las funciones de cocción 3 Mando del temporizador 4 Mando de control (de la temperatura) 5 Indicador/símbolo de temperatura 6 Resistencia 7 Bombilla 8 Ventilador 9 Contenedor de limpieza con agua 10 Carril lateral, extraíble Posiciones de los estantes

Para bizcochos y galletas.

• Bandeja honda

Para hornear y asar o como bandeja grasera.

5. ANTES DEL PRIMER USO

¡ADVERTENCIA!

Consulte los capítulos sobre

seguridad.

5.1 Antes del primer uso

El horno puede emitir olores y humos durante el precalentamiento. Asegúrese de que la sala está ventilada.

Paso 1

Paso 2

Limpie el horno

Precaliente el horno vacío

1. Retire todos los accesorios y carriles de apoyo extraíbles del horno.
2. Limpie el horno y los accesorios con un paño suave humedecido en agua templada y jabón neutro.
3. Seleccione la temperatura máxima para la referencia:

Tiempo: 1 h.

1. Seleccione la temperatura máxima para la referencia:

Tiempo: 15 min.

Apague el horno y espere a que esté frío. Coloque los accesorios y carriles de apoyo extraíbles en el horno.

6. USO DIARIO

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

6.1 Cómo configurar: Función de cocción

Paso 1: Gire el mando de hora para seleccionar una referencia de cocción.

Paso 2: Gire el mando de control para seleccionar la temperatura.

Paso 3: Al terminar la cocción, gire los mandos hasta la posición de apagado para apagar el horno.

6.2 Funciones de cocción

Función de cocción

Aplicación

Posición de apagado

El horno está apagado.

Permite asar o asar y hornear a la vez alimentos que requieran la misma temperatura, utilizando más de una bandeja y sin que se transfieran los sabores.

Horneado húmedo + ventilador.

Función diseñada para ahorrar energía durante la cocción. Cuando se utiliza esta función, la temperatura del horno puede diferir de la temperatura programada. La potencia calorífica puede reducirse. Para más información, consulte el capítulo "Uso diario", Notas sobre: Horneado húmedo + ventilador.

Función de cocción

Aplicación

Cocción convencional / Limpieza con agua

Para hornear y asar alimentos en una posición de bandeja.

Consulte el capítulo "Mantenimiento y limpieza" para obtener más información sobre: Limpieza con agua.

Grill Rápido

Para asar al grill trozos finos de comida en grandes cantidades y tostar pan.

Función pizza

Para hornear pizza. Para obtener un dorado más intenso y una base más crujiente, ajuste la temperatura a 230 °C.

6.3 Notas sobre: Horneado húmedo + ventilador.

Esta función se utiliza para cumplir con los requisitos de categoría de eficiencia energética y ecodiseño según EU 65/2014 y EU 66/2014. Pruebas conforme a EN 60350-1.

La puerta del horno debe estar cerrada durante la cocción para que la función no se interrumpa y que el horno funcione con la máxima eficiencia energética posible.

Para las instrucciones de cocción, consulte el capítulo "Consejos", Horneado húmedo + ventilador. Puede consultar recomendaciones generales para ahorrar energía en el capítulo "Eficiencia energética", bajo consumo energético.

7. FUNCIONES DEL RELOJ

7.1 Cómo ajustar: Fin de cocción

Para ajustar la hora de desconexión de las funciones del horno.

Paso 1: Programa la duración y la temperatura del horno.

Paso 2: Gira el mando del temporizador hasta el máximo.

Paso 3: Gira el mando del temporizador para ajustar la hora de apagado.

Cuando termina el tiempo ajustado, la señal suena y el horno se apaga.

Paso 4: Gira el mando de las funciones del horno y el mando de la temperatura a la posición de apagado.

8. USO DE LOS ACCESORIOS

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

8.1 Inserción de accesorios

Una pequeña muesca en la parte superior aumenta la seguridad. Las hendiduras

también son dispositivos antivuelco. El borde elevado que rodea la bandeja evita que los utensilios de cocina resbalen de la parrilla.

Parrilla:

Inserte la parrilla entre las guías del carril y asegúrese de que las hendiduras apuntan hacia abajo.

Bandeja / Bandeja honda:

Introduzca la bandeja entre las guías del carril de apoyo.

Parrilla, Bandeja / Bandeja honda:

Posiciona la bandeja entre las guías del carril de apoyo y la parrilla en las guías de encima.

Cuando el horno funciona, el ventilador de enfriamiento se pone en marcha automáticamente para mantener frías las superficies del horno. Una vez apagado el horno, el ventilador sigue funcionando hasta enfriarlo totalmente.

El funcionamiento incorrecto del horno o los componentes defectuosos pueden provocar

sobrecalentamientos peligrosos. Para evitarlo, el horno dispone de un termostato de seguridad que interrumpe la alimentación. El horno se vuelve a encender automáticamente cuando descienda la temperatura.

10. CONSEJOS

Consulte los capítulos sobre seguridad.

10.1 Recomendaciones de cocción

El horno tiene cinco niveles.

Cuente los niveles de las parrillas desde abajo hacia arriba.

El comportamiento de su horno puede ser diferente al del que tenía anteriormente. Las tablas siguientes le proporcionan los ajustes estándar de temperatura, tiempo de cocción y posición de la parrilla.

Si no encuentra los ajustes para una receta especial, busque otra similar.

El horno está dotado con un sistema especial que hace circular el aire y recicla constantemente el vapor. Gracias a este sistema puede cocinar con un entorno de vapor y mantener los alimentos blancos en

su interior y crujientes en su exterior. Reduce el tiempo de cocción y el consumo de energía.

Repostería

No abra la puerta del horno antes de que transcurran 3/4 partes del tiempo de cocción establecido.

Si utilizas dos bandejas al mismo tiempo, deja un nivel libre entre ambas.

Carnes y pescados

Utilice una bandeja honda con los alimentos muy grasos para evitar que el horno quede manchado de forma permanente.

Antes de trinchar la carne, déjela reposar unos 15 minutos, como mínimo, para que retenga los jugos.

Para evitar que se forme mucho humo en el horno, vierta un poco de agua en la bandeja honda. Para evitar la condensación de humos, añada agua después de cada vez que se seque.

Tiempos de cocción

Los tiempos de cocción dependen del tipo de alimento, de su consistencia y del volumen.

Inicialmente, supervise el rendimiento cuando cocine. Busque los ajustes óptimos

(de calor, tiempo de cocción, etc.) para sus recipientes, recetas y cantidades cuando utilice este horno.

10.2 Horneado y asado

TELES PAS-	Cocción convencio- nal (℃)		Cocción ventil. (℃)		(min)
Masas batidas	170	2	160	3	45 - 60	Molde de pastel
Masa con mante- quilla	170	2	160	3	20 - 30	Molde de pastel
Tarta de queso (con suero)	170	1	160	1	70 - 80	Molde de pastel, Ø 26 cm
Strudel	175	3	150	2	60 - 80	Bandeja
Tarta de merme- lada	170	2	165	2	30 - 40	Bandeja
Tronco de Navi- dad, precaliente el horno vacío	160	2	150	2	90 - 120	Molde de pastel, Ø 20 cm
Pastel de ciruelas, precaliente el hor- no vacío	175	1	160	2	50 - 60	Molde para pan
Galletas	140	3	140 - 150	3	30 - 35	Bandeja
Galletas, dos ni- veles	-	-	140 - 150	2 y 4	35 - 40	Bandeja
Galletas, tres ni- veles	120	3	120	3	80 - 100	Bandeja
Merengues	190	3	180	3	15 - 20	Bandeja
Bollos, precaliente el horavacío	190	3	170	3	25 - 35	Bandeja
Bollos rellenos de crema, un navel	180	2	170	2	45 - 70	Bandeja
Bollos rellenos de crema, dos nive- les	160	1	150	2	110 - 120	Bandeja
Tartaletas	170	1	160	1	50 - 60	Bandeja
Pastel de fruta	190	3	190	3	12 - 20	Bandeja
Tarta Victoria	190	3	170	3	25 - 35	Bandeja

Precaliente el horno vacío.

PAN Y PIZZA	Cocción convencional		Cocción ventil.		(min)
	(°C)		(°C)
Pan blanco, 1 - 2 trozos, 0,5 kg ca- da uno	190	1	190	1	60 - 70	-
Pan de centeno, no se necesita precalentar	190	1	180	1	30 - 45	Molde para pan
Pan/Rollitos, 6 - 8 panecillos	230 - 250	1	230 - 250	1	10 - 20	Bandeja
Pizza	200	3	190	3	10 - 20	Bandeja / Bandeja honda
Bollitos	200	3	190	3	10 - 20	Bandeja

Precaliente el horno vacío.

Use el molde para pasteles.

FLANES	Cocción convencional		Cocción ventil.		(min)
	(°C)	(°C)	(°C)	(°C)
Pudin de pasta, no se necesita precalentar	200	2	180	2	40 - 50
Pudin de verduras, no se necesita precalentar	200	2	175	2	45 - 60
Quiches	180	1	180	1	50 - 60
Lasañа	180 - 190	2	180 - 190	2	25 - 40
Canelones	180 - 190	2	180 - 190	2	25 - 40

Utilice la parrilla.

CARNE	Cocción convencional		Cocción ventil.		(min)
	(°C)	(°C)	(°C)	(°C)
Carne de res	200	2	190	2	50 - 70
Cerdo	180	2	180	2	90 - 120
Ternera	190	2	175	2	90 - 120
Rosbif poco hecho	210	2	200	2	50 - 60
(°C)	←	(°C)	←
Rosbif en su punto	210	2	200	2	60 - 70
Rosbif muy/hecho	210	2	200	2	70 - 75

CARNE	Cocción convencional		Cocción ventil.		(min)
	(°C)	←	(°C)	←
Paletilla de cerdo, con corteza	180	2	170	2	120 - 150
Morcillo de cerdo, 2 trozos	180	2	160	2	100 - 120
Pata de cordero	190	2	175	2	110 - 130
Pollo entero	220	2	200	2	70 - 85
Pavo entero	180	2	160	2	210 - 240
Pato entero	175	2	220	2	120 - 150
Ganso entero	175	2	160	1	150 - 200
Conejo, en trozos	190	2	175	2	60 - 80
Liebre, en trozos	190	2	175	2	150 - 200
Faisán entero	190	2	175	2	90 - 120

PESCADO	Cocción convencional		Cocción ventil.		(min)
	(°C)	←	(°C)	←
Trucha / Pargo, 3 - 4 pes-cados	190	2	175	2	40 - 55
Atún / Salón, 4 - 6 filetes	190	2	175	2	35 - 60

10.3 Grill

Use el cuarto nivel.

Grill con la temperatura ajustada al máximo.

GRILL	(kg)	(min) 1a cara	(min) 2a cara
Filetes de solomillo, 4 piezas	0,8	12 - 15	12 - 14
Bistec de vaca, 4 piezas	0,6	10 - 12	6 - 8
Salchichas, 8	-	12 - 15	10 - 12
Chuletas de cerdo, 4 piezas	0,6	12 - 16	12 - 14
Pollo, medio, 2	1	30 - 35	25 - 30
Brochetas, 4	-	10 - 15	10 - 12
Pechuga de pollo, 4 piezas	0,4	12 - 15	12 - 14
Hamburguesas, 6	0,6	20 - 30	-
Filete de pescado, 4 piezas	0,4	12 - 14	10 - 12
Sándwiches tostados, 4 - 6	-	5 - 7	-
Tostadas, 4 - 6	-	2 - 4	2 - 3

10.4 Desecar alimentos - Cocción ventilada.

Cubra las bandejas con papel vegetal o papel de hornear.

Para obtener mejores resultados, apague el horno a la mitad del tiempo de secado, abra la puerta y déjelo enfriar durante una noche para completar el secado.

Para 1 bandeja, use el tercer nivel.

Para 2 bandejas, use el primer y cuarto nivel.

VERDURAS	(°C)	(h)
Judías	60 - 70	6 - 8
Pimientos	60 - 70	5 - 6

VERDURAS	(°C)	(h)
Verduras para sopa	60 - 70	5 - 6
Setas	50 - 60	6 - 8
Hierbas aromáticas	40 - 50	2 - 3

Ajuste de temperatura 60 - 70 °C.

FRUTA	(h)
Ciruelas	8 - 10
Albaricoques	8 - 10
Manzanas en rodajas	6 - 8
Peras	6 - 9

10.5 Horneado húmedo + ventilación. Accesorios recomendados.

Utilice moldes y recipientes oscuros y mates. Tienen mayor absorción del calor que los platos de color claro y brillantes.

Bandeja para pizza	Bandeja para hornear	Ramequines	Molde para base
Oscuro, mate 28 cm de diámetro	Oscuro, mate 26 cm de diámetro	Cerámica 8 cm de diámetro, 5 cm de alta	Oscuro, mate 28 cm de diámetro

10.6 Horneado húmedo + ventilación.

Para obtener el mejor resultado, siga las recomendaciones de la tabla siguiente.

	(℃)	(°C)	(°C)	(min)
Rollitos dulces, 12 piezas	bandeja o bandeja Honda	175	3	40 - 50
Rollitos, 9 piezas	bandeja o bandeja Honda	180	2	35 - 45
Pizza congelada, 0,35 kg	parrilla	180	2	45 - 55
Brazo de gitano	bandeja o bandeja Honda	170	2	30 - 40
Brownie	bandeja o bandeja Honda	170	2	45 - 50
Soufflé, 6 piezas	ramekin cerámico sobre parri-lla	190	3	45 - 55
Base de masa brisé	molde de base sobre parrilla	180	2	35 - 45
Tarta Victoria	bandeja de hornear sobre pa-rrilla	170	2	35 - 50
Pescado pochado, 0,3 kg	bandeja o bandeja Honda	180	2	35 - 45
Pescado entero, 0,2 kg	bandeja o bandeja Honda	180	3	25 - 35
Filete de pescado, 0,3 kg	molde para pizza sobre parrilla	170	3	30 - 40
Carne pochada, 0,25 kg	bandeja o bandeja Honda	180	3	35 - 45
Shashlik, 0,5 kg	bandeja o bandeja Honda	180	3	40 - 50
Galletas, 16 piezas	bandeja o bandeja Honda	150	2	30 - 45
Mostachones de al-mendra, 20 piezas	bandeja o bandeja Honda	180	2	45 - 55
Muffins, 12 piezas	bandeja o bandeja Honda	170	2	30 - 40
Tarta salada, 16 pie-zas	bandeja o bandeja honda	(°C)	↓	(min)
Galletas cruicientes de masa quebrada, 20 piezas	bandeja o bandeja honda	150	2	35 - 45
Tartaletas, 8 piezas	bandeja o bandeja honda	170	2	40 - 50
Verduras pochadas, 0,4 kg	bandeja o bandeja honda	180	2	35 - 45
Tortilla vegetariana	molde para pizza sobre parrilla	180	3	35 - 45
Verduras mediterrá-neas, 0,7 kg	bandeja o bandeja honda	180	4	35 - 45

10.7 Información para los institutos de pruebas.

Pruebas conforme a IEC 60350-1.

			(°C)	(min)	i
Pastelillos, 20 unidas por bandeja	Cocción con- vencional	Bandeja de cocción	3	170	20 - 30
Pastelillos, 20 unidas por bandeja	Cocción ventil.	Bandeja de cocción	3	150 - 160	20 - 35
Pastelillos, 20 unidas por bandeja	Cocción ventil.	Bandeja de cocción	2 y 4	150 - 160	20 - 35
Tarta de manzanza, 2 moldes, Ø 20 cm	Cocción con- vencional	Parrilla	2	180	70 - 90
Tarta de manzanza, 2 moldes, Ø 20 cm	Cocción ventil.	Parrilla	2	160	70 - 90
Bizcocho, molde de re-posteria Ø26 cm	Cocción con- vencional	Parrilla	2	170	40 - 50
Bizcocho, molde de re-posteria Ø26 cm	Cocción ventil.	Parrilla	2	160	40 - 50

Biccocho, molde de re-posteria Ø26 cm	Cocción ventil.	Parrilla	2 y 4	160	40 - 60	Precaliente el hora 10关键时刻.
Mantecados	Cocción ventil.	Bandeja de cocción	3	140 - 150	20 - 40	-
Mantecados	Cocción ventil.	Bandeja de cocción	2 y 4	140 - 150	25 - 45	-
Mantecados	Cocción con- vencional	Bandeja de cocción	3	140 - 150	25 - 45	-
Tostadas, 4 - 6 frozos	Grill	Parrilla	4	máx.	2 - 3关键时刻 el primer lado; 2 - 3关键时刻 el segun- do	Precaliente el hora 3关键时刻.
Hamburgue- sa de vacu- no, 6 frozos, 0,6 kg	Grill	Parrilla y grasera	4	máx.	20 - 30	Coloque la parrilla en el cuarto niven y la gra- sera en el tercer niven del hora. Dele la vuel- ta a la mitad del tiem- po.Precaliente el hora 3关键时刻.

11. MANTENIMIENTO Y LIMPIEZA

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

11.1 Notas sobre la limpieza

Agentes limpiadores

Limpie la parte delantera del horno con un paño suave humedecido en agua templada y jabón suave. Limpie y compruebe la junta de la puerta alrededor del interior.

Utilice un producto de limpieza para limpiar las superficies metálicas.

Limpie las manchas con un detergente suave.

Uso diario

Limpie el interior después de cada uso. La acumulación de grasa u otros residuos puede provocar un incendio.

La humedad puede llegar a condensarse en el horno o en los paneles de cristal. Para reducir la condensación, ponga en funcionamiento el horno 10 minutos antes de cocinar. No guarde la comida en el horno más de 20 minutos. Seque el interior con un paño suave después de cada uso.

11.2 Cómo quitar: Apoyos de baldas

Para limpiar el horno, retire los carriles de apoyo.

Paso 1: Apague el horno y espere a que esté frío.

Paso 2: Tire de la parte delantera del carril de apoyo para separarlo de la pared lateral.

Paso 3 Tire del extremo trasero del carril de apoyo para despegarlo de la pared lateral y sáquelo.

Paso 4 Coloque los carriles de apoyo en el orden inverso.

11.3 Instrucciones de uso: Limpieza con agua

Este procedimiento de limpieza utiliza humedad para eliminar las partículas de grasa y alimentos restantes en el horno.

Paso 1 Vierta agua en el relieve del interior. 300ml

Paso 2	Ajuste la funciona: ☐.
Paso 3	Ajuste la temperatura a 90 °C.
Paso 4	DejeFuncionalerhorno 30minutos.
Paso 5	Apagueel hora.
Paso 6	Esperehastaqueelhorno estéfrío.Sequele interiorcon unpañosuave.

11.4 Cómo quitar e instalar: Puerta

La puerta del horno tiene dos paneles de cristal. Es posible retirar la puerta del horno y el panel de cristal interior para limpiarlos. Lea las instrucciones completas de "Extracción e instalación de la puerta" antes de retirar los paneles de cristal.

PRECAUCIÓN!

No utilice el aparato sin los paneles de cristal.

Paso 1 Abra completamente la puerta y sujete las dos bisagras.

Paso 2 Levante y gire completamente las palancas de ambas bisagras.

Paso 3 Cierre la puerta del horno a medio camino hasta la primera posición de apertura. A continuación, levante la puerta y tire hacia adelante para desencajarla.

Paso 4 Coloque la puerta sobre una superficie estable y protegida por un paño suave.

Sujete por ambos lados el acabado de la puerta (B), situado en el borde superior de esta, y empuje hacia abajo para soltar el sello de resorte.

Paso 6 Tire del borde de la puerta hacia adelante para desengancharla.

Sujete el panel de la puerta de cristal por el borde superior y extráigalo con cuidado. Asegúrese de que el cristal se desliza completamente fuera de los soportes.

Paso 8: Limpie los paneles de cristal con agua y jabón. Seque los paneles de cristal con cuidado. No limpie los paneles de cristal en el lavavajillas.

Paso 9: Después de la limpieza, instale el panel de vidrio y la puerta del horno.

La cara impresa debe mirar hacia el interior de la puerta. Después de la instalación, asegúrese de que la superficie del marco del panel de cristal de las caras impresas no esté áspera cuando la toque.

Al instalarlo correctamente, el acabado de la puerta hace juego.

Asegúrese de que coloca el panel de cristal interno en los soportes correctos.

11.5 Cómo cambiar: Bombilla

¡ADVERTENCIA!

Riesgo de descarga eléctrica.

La lámpara puede estar caliente.

Coja siempre la bombilla halógena con un paño para evitar dejar residuos de grasa.

Antes de reemplazar la bombilla:

Paso 1	Paso 2	Paso 3
Apane elorno. Espere hasta que el hora está frío.	Desconecte el hora de la red.	Coloque un pañon en el fondo de la cavidad.

Bombilla trasera

Paso 1: Gire la tapa de cristal para extraerla.

Paso 2: Limpie la tapa de cristal.

Paso 3 Cambie la bombilla por otra apropiada termorresistente hasta 300°C

Paso 4 Coloque la tapa de cristal.

12. SOLUCIÓN DE PROBLEMAS

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

12.1 Qué hacer si...

En cualquier caso no incluido en esta tabla, por favor contacte con un Centro de Servicio Autorizado.

Problema	Compruebe que...
El hora no calienta.	Ha saltado el fusible.
La junta de la puerta está dañana.	No utilise el hora. Pón-gase en contacto con un servicios专业技术o autoriza-do.

Problema	Compruebe que...
Fin de cocción - no está ajustado.	Ajuste Fin de cocción. Consulte "Funciones de reloj".
La bombilla no funciona.	La bombilla se hafurtado.

12.2 DATOS DE SERVICIO

Si no logra subsanar el problema, póngase en contacto con su distribuidor o el centro de servicios técnico.

Los datos que necesita para el centro de servicios técnico se encontrarán en la placa de características. La placa de régimen se encontrará en el marco delantero de la

Es conveniente que anote los datos aquí:

Modelo (MOD.)

……

Número de producto (PNC)

.

13.1 Información del producto y Hoja de información del producto*

Nombre del proveedor	Electrolux
Identificacion del modelo	EOH2H00K 949496288
Índice de eficiencia energetica	95.3
Clase de eficiencia energetica	A
Consumo de energia conarga estandar, modo convencional	0.93 kWh/ciclo
Consumo de energia conarga estandar, modo con ventilador	0.81 kWh/ciclo
Número de cavidades	1
Fuente de calor	Electricidad
Volumen	72 l
Tipo deorno	Horno empotrado
Masa	27.3 kg

• Para la Unión Europea según los Reglamentos de la UE 65/2014 y 66/2014. Para la República de Bielorrusia según STB 2478-2017, apéndice G; STB 2477-2017, anexos A y B. Para Ucrania según 568/32020.

La clase de eficiencia energética no es aplicable a Rusia.

EN 60350-1 - Aparatos electrodomésticos - Parte 1: Placas, hornos, hornos de vapor y parrillas - Métodos para medir el rendimiento.

13.2 Ahorro de energía

El horno tiene características que le ayudan a ahorrar energía durante la comida de cada día.

Asegúrese de que la puerta del horno está cerrada cuando el horno funciona. No abra la puerta del horno muchas veces durante la cocción. Mantenga limpia la junta de la puerta y asegúrese de que está bien fijada en su posición.

En la medida de lo posible, no precaliente el horno antes de cocinar.

Reduzca al máximo el tiempo entre horneados cuando prepare varios platos de una vez.

Cocción con ventilador

En la medida de lo posible, utilice las funciones de cocción con ventilador para ahorrar energía.

Calor residual

Para una duración de la cocción superior a 30 minutos, reduzca la temperatura del horno un mínimo de 3 - 10 minutos antes de que transcurra el tiempo de cocción. El calor residual dentro del horno seguirá cocinando.

Utilice el calor residual para calentar otros platos.

Mantener calor

Si desea utilizar el calor residual para mantener calientes los alimentos, seleccione el ajuste de temperatura más bajo posible.

Horneado húmedo + ventilador.

Función diseñada para ahorrar energía durante la cocción.

14. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

CE
