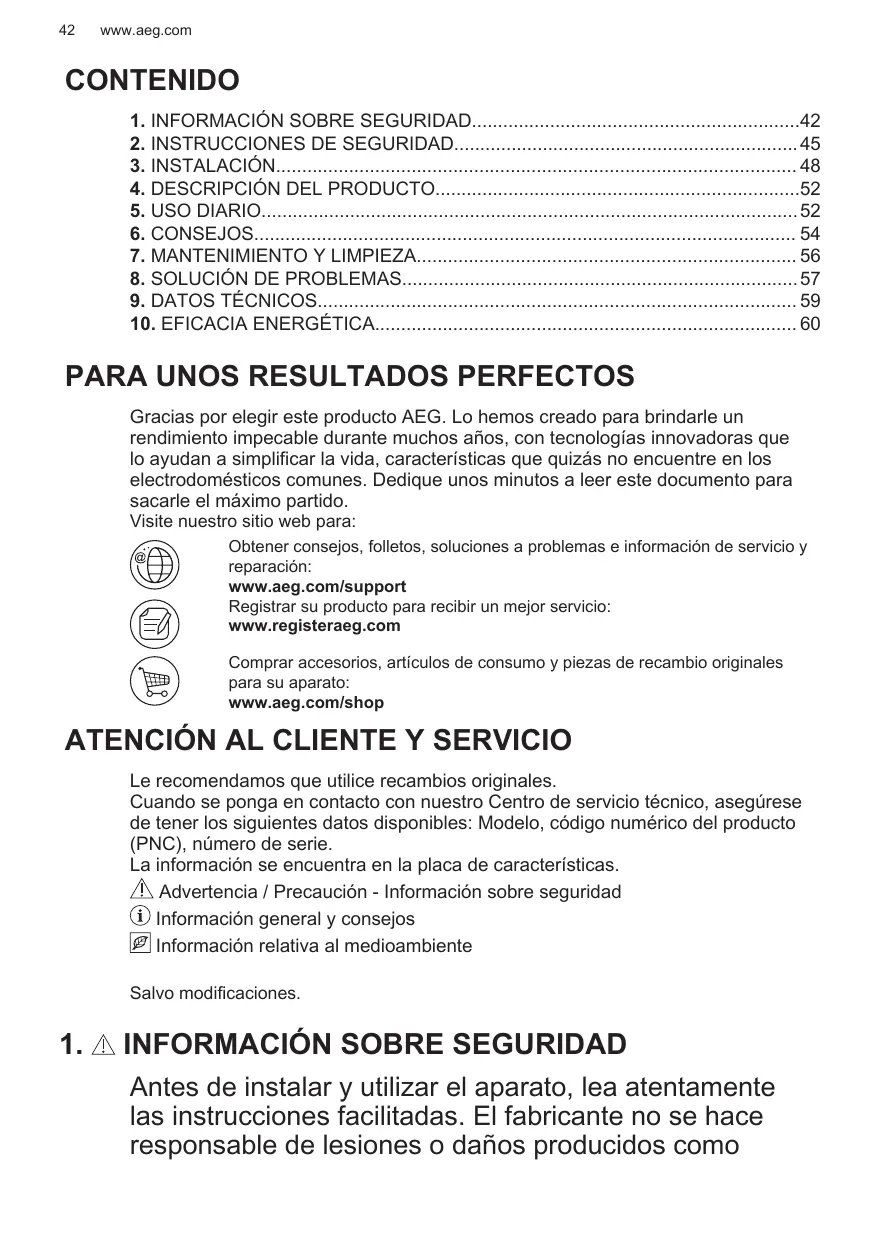

PARA UNOS RESULTADOS PERFECTOS Gracias por elegir este producto AEG. Lo hemos creado para brindarle un rendimiento impecable durante muchos años, con tecnologías innovadoras que lo ayudan a simplificar la vida, características que quizás no encuentre en los electrodomésticos comunes. Dedique unos minutos a leer este documento para sacarle el máximo partido.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación: www.aeg.com/support

Registrar su producto para recibir un mejor servicio: www.registeraeg.com Comprar accesorios, artículos de consumo y piezas de recambio originales para su aparato: www.aeg.com/shop

ATENCIÓN AL CLIENTE Y SERVICIO Le recomendamos que utilice recambios originales.

Cuando se ponga en contacto con nuestro Centro de servicio técnico, asegúrese de tener los siguientes datos disponibles: Modelo, código numérico del producto (PNC), número de serie. La información se encuentra en la placa de características. Advertencia / Precaución - Información sobre seguridad Información general y consejos Información relativa al medioambiente Salvo modificaciones.

INFORMACIÓN SOBRE SEGURIDAD Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como

resultado de una instalación o un uso incorrectos.

Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.

Es necesario mantener alejados del aparato a los niños entre 3 y 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua. Es necesario mantener alejados del aparato a los niños de menos de 3 años salvo que estén bajo supervisión continua. No deje que los niños jueguen con el aparato. Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada. Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando o enfriándose. Las partes accesibles pueden calentarse durante el uso. Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo. La limpieza y mantenimiento de usuario del aparato no podrán ser realizados por niños sin supervisión.

1.2 Seguridad general

ADVERTENCIA: El aparato y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias.

ADVERTENCIA: Cocinar con grasa o aceite sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.

NUNCA intente apagar un fuego con agua; apague el aparato y cubra la llama con una tapa o una manta ignífuga.

ATENCIÓN: El aparato no se debe alimentar a través de un dispositivo de conmutación externo, como un temporizador, ni conectarse a un circuito que se encienda y apague regularmente por un servicio público. ATENCIÓN: El proceso de cocción debe ser supervisado. Un proceso de cocción breve debe estar permanentemente supervisado. ADVERTENCIA: Peligro de incendio: No utilice las superficies de cocción para almacenar alimentos. No deje objetos metálicos, como cuchillos, tenedores, cucharas o tapas sobre la superficie de cocción para evitar que se calienten. No utilice el aparato antes de instalarlo en la estructura empotrada. No utilice un limpiador a vapor para limpiar el aparato. Si el cable eléctrico sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos. Donde el aparato esté directamente conectado a la fuente de alimentación, se precisa un interruptor aislador omnipolar con abertura entre contactos. Ha de garantizarse una desconexión completa según las condiciones especificadas en la categoría III de sobretensión. El cable de tierra queda excluido de esto. Cuando tienda el cable de corriente, asegúrese (por ejemplo mediante conductos aislantes) de que no entra en contacto directo con piezas que puedan superar la temperatura ambiente en más de 50°C. ADVERTENCIA: Utilice exclusivamente protecciones para la placa de cocción diseñadas por el fabricante del aparato o indicadas en sus instrucciones de uso como apropiadas, o bien las protecciones incluidas

con el aparato. El uso de protectores inadecuados puede provocar accidentes.

2. INSTRUCCIONES DE SEGURIDAD Este aparato es adecuado para los

2.2 Conexión eléctrica

siguientes mercados: IT ADVERTENCIA!

Riesgo de incendios y descargas eléctricas.

ADVERTENCIA! Solo un técnico cualificado puede instalar el aparato. ADVERTENCIA! Podría sufrir lesiones o dañar el aparato. • • • • •

Retire todo el embalaje.

No instale ni utilice un aparato dañado. Siga las instrucciones de instalación suministradas con el aparato. Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario. Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado. Proteja las superficies cortadas con un material sellante para evitar que la humedad las hinche. Proteja la parte inferior del aparato del vapor y la humedad. No instale el aparato junto a una puerta ni debajo de una ventana. De esta forma se evita que los utensilios de cocina calientes caigan del aparato cuando la puerta o la ventana estén abiertas. Cuando instale el aparato encima de cajones, asegúrese de que hay suficiente espacio entre la parte inferior del aparato y el cajón superior para que circule el aire. La base del aparato se puede calentar. Asegúrese de colocar un panel de separación incombustible bajo el aparato para evitar acceder a la base.

Todas las conexiones eléctricas deben realizarlas electricistas cualificados.

El aparato debe conectarse a tierra. Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica. Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico. Asegúrese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente en exceso. Utilice el cable de red eléctrica adecuado. Coloque los cables eléctricos de forma que no se puedan enredar. Asegúrese de que hay instalada una protección contra descargas eléctricas. Establezca la descarga de tracción del cable. Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de cocina calientes cuando conecte el aparato a las tomas cercanas. No utilice adaptadores de enchufes múltiples ni cables prolongadores. Asegúrese de no provocar daños en el enchufe (en su caso) ni en el cable de red. Póngase en contacto con un electricista o con nuestro servicio técnico para cambiar un cable dañado. Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.

Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.

Si la toma de corriente está floja, no conecte el enchufe. No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe. Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores. La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

2.3 Conexión del gas

Todas las conexiones de gas tienen que realizarlas personal cualificado.

Antes de realizar la instalación, asegúrese de que las condiciones de distribución locales (tipo y presión del gas) son compatibles con los requisitos del aparato. Compruebe que el aire circula libremente alrededor del aparato. La placa de características contiene información sobre el suministro de gas. Este aparato no está conectado a un dispositivo que evacua los productos de combustión. Asegúrese de conectar el aparato según la normativa de instalación vigente. Siga los requisitos para una ventilación adecuada.

ADVERTENCIA! Riesgo de lesiones, quemaduras y descargas eléctricas. •

Retire todo el embalaje, las etiquetas y la película protectora (en su caso) antes del primer uso.

Este aparato está diseñado exclusivamente para uso doméstico.

No cambie las especificaciones de este aparato. Cerciórese de que los orificios de ventilación no están obstruidos. No deje nunca el aparato desatendido mientras está en funcionamiento. Apague las zonas de cocción después de cada uso. No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden alcanzar temperaturas elevadas. No utilice el aparato con las manos mojadas ni cuando entre en contacto con el agua. No utilice el aparato como superficie de trabajo ni de almacenamiento. Cuando se coloca comida en aceite caliente, éste puede saltar. ADVERTENCIA! Riesgo de incendio y explosiones

Las grasas o aceites calientes pueden generar vapores inflamables.

Mantenga las llamas u objetos calientes alejados de grasas y aceites cuando cocine con ellos. Los vapores que liberan los aceites muy calientes pueden provocar combustiones imprevistas. El aceite usado, que puede contener restos de alimentos, puede provocar incendios a temperaturas más bajas que el aceite que se utiliza por primera vez. No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato. ADVERTENCIA! Podría dañar el aparato.

No coloque ningún utensilio de cocina caliente en el panel de control.

No deje que el contenido de los recipientes hierva hasta evaporarse. Evite la caída de objetos o utensilios de cocina en el aparato. La superficie puede dañarse. Nunca deje un quemador encendido con los utensilios de cocina vacíos o sin ellos.

No coloque papel de aluminio sobre el aparato.

Utilice únicamente utensilios de cocina estables con forma adecuada y diámetro superior al tamaño de los quemadores. Asegúrese de que los utensilios de cocina están bien centrados sobre los quemadores. No use utensilios de cocina grandes que sobresalgan por los bordes del aparato. Pueden provocar daños a la superficie de la encimera. Asegúrese de que la llama no se apaga cuando gire rápidamente el mando de la posición máxima a la mínima. Utilice únicamente los accesorios suministrados con el aparato. No instale en el quemador un difusor de llamas. El uso de un aparato de cocina de gas genera calor y humedad. Disponga de buena ventilación en la sala donde instale el aparato. El uso intensivo y prolongado del aparato puede exigir mayor ventilación; por ejemplo, la apertura de una ventana o una ventilación más eficaz, por ejemplo, el aumento del nivel de ventilación mecánica, si se dispone de ella. Este aparato está diseñado exclusivamente para cocinar. No debe utilizarse para otros fines, por ejemplo, como calefacción. No permita que líquidos ácidos, como por ejemplo vinagre, zumo de limón o desincrustantes de cal toquen la placa de cocción. De lo contrario, podrían aparecer manchas opacas. La pérdida de color del esmalte o el acero inoxidable no afecta al rendimiento del aparato.

2.5 Mantenimiento y limpieza

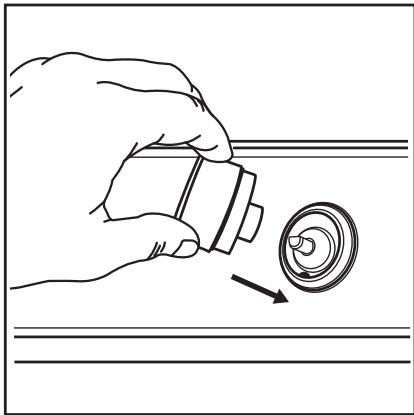

ADVERTENCIA! No quite los botones, perillas o juntas del panel de control. Puede entrar agua en el interior del aparato y causar daño.

Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.

Apague el aparato y déjelo enfriar antes de limpiarlo. Desconecte el aparato de la red eléctrica antes de realizar el mantenimiento. No utilice pulverizadores ni vapor de agua para limpiar el aparato. Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos. No lave los quemadores en el lavavajillas.

Para reparar el aparato, póngase en contacto con el centro de servicio autorizado.

Utilice solamente piezas de recambio originales.

ADVERTENCIA! Existe riesgo de lesiones o asfixia. • • • •

Póngase en contacto con las autoridades locales para saber cómo desechar correctamente el aparato.

Desconecte el aparato de la red. Corte el cable eléctrico cerca del aparato y deséchelo. Aplaste los tubos de gas externos.

3. INSTALACIÓN ADVERTENCIA!

Consulte los capítulos sobre seguridad.

3.1 Antes de la instalación

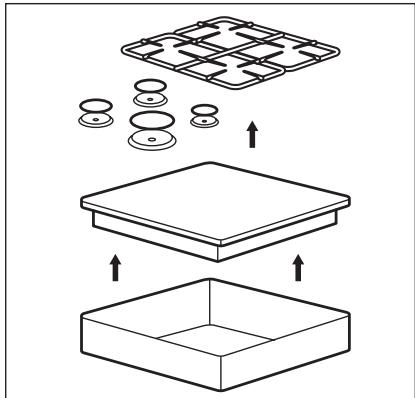

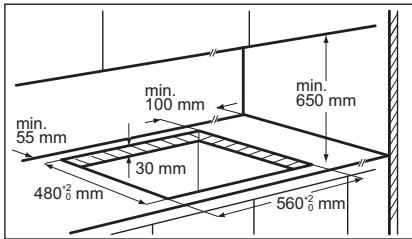

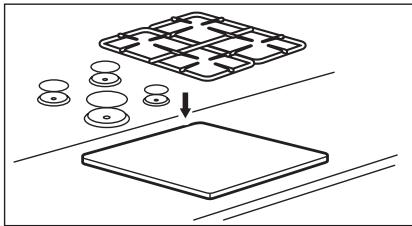

Antes de instalar la placa de cocción, anote la información siguiente de la placa de características. La placa de características está situada en la parte inferior de la placa de cocción.

ADVERTENCIA! Las siguientes instrucciones de montaje, mantenimiento y ventilación las debe llevar a cabo personal cualificado de acuerdo con las normas en vigor (UNI-CIG 7129 - 7131). Asegúrese de que la cocina esté bien ventilada: mantenga abiertas las salidas de ventilación natural (100 cm² como mínimo) o instale una campana extractora. Elija conexiones fijas o utilice un tubo flexible de acero inoxidable que cumpla la normativa vigente. Si utiliza tubos metálicos flexibles, tenga cuidado de que no entren en contacto con las partes móviles ni estén retorcidos. Preste también atención cuando la placa se instale junto con un horno. Asegúrese de que la presión del suministro de gas del aparato cumple los valores recomendados. Si la presión suministrada no alcanza el valor especificado, es necesario montar un regulador de presión adecuado de conformidad con la norma UNI EN 88. Respecto al gas líquido (GLP), el uso de

un regulador de presión únicamente está autorizado si cumple la norma UNI EN

12864. La conexión ajustable se fija a la rampa por medio de una tuerca roscada G 1/2". Atornille las piezas sin fuerza, ajuste la conexión en la dirección adecuada y apriete todo.

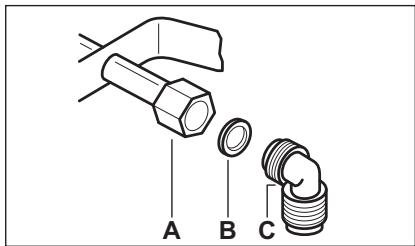

A B C A. Extremo del eje con la tuerca (fuerza de par 10 ± 2 Nm)

B. Arandela suministrada con el aparato C. Codo suministrado con el aparato Conexión rígida: Realice la conexión con tubos de metal rígidos (cobre con extremo mecanizado) (UNI-CIG 7129). Conexión flexible: Utilice un tubo flexible de acero inoxidable (UNI-CIG 9891) con una longitud máxima de 2 m. ADVERTENCIA! Cuando la instalación esté terminada, asegúrese de que el sello de cada racor del tubo es correcto. Utilice una solución jabonosa, nunca una llama.

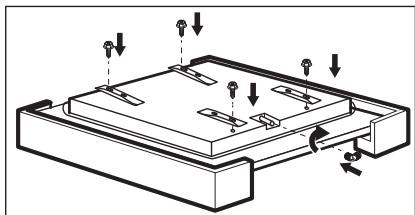

3.3 Sustitución de los inyectores

1. Retire los soportes para sartenes. 2. Retire las tapas y las coronas del quemador. 3. Con una llave tubular del 7, desatornille y retire los inyectores y sustitúyalos por los adecuados al tipo de gas que va a utilizar (consulte la tabla del capítulo “Datos técnicos”). 4. Vuelva a montar las piezas siguiendo el procedimiento anterior en orden inverso.

5. Coloque la etiqueta con el nuevo tipo de suministro de gas cerca de la tubería de suministro de gas.

Encontrará esta etiqueta en el embalaje del aparato. Si la presión del suministro de gas se puede cambiar o es diferente de la necesaria, debe instalar un regulador de presión adecuado en el tubo del suministro de gas.

de gas natural G20 de 20 mbar a gas líquido, apriete totalmente el tornillo de derivación.

• de gas líquido a gas natural G20 de 20 mbar, desatornille el tornillo de derivación aproximadamente 1/4 de vuelta (1/2 vuelta para el quemador de multi corona). 6. Vuelva a montar la junta y el mando.

3.4 Ajuste del nivel mínimo

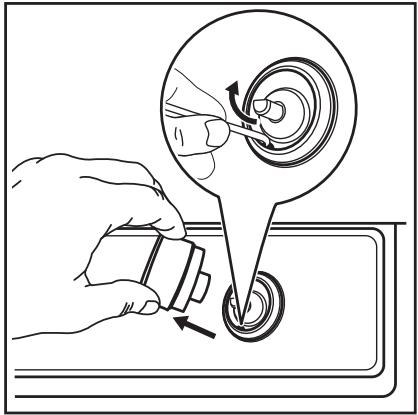

Para ajustar el nivel mínimo de los quemadores: 1. Encienda el quemador. 2. Gire el mando hasta la posición mínima. 3. Retire el mando y la junta.

Asegúrese de colocar la junta exactamente en la posición original.

Tenga cuidado de no dañar la junta. No utilice herramientas afiladas para quitar el hielo. 4. Con un destornillador plano, ajuste la posición del tornillo de derivación (A).

Asegúrese de que la llama no se apaga cuando gire rápidamente el mando de la posición máxima a la posición mínima.

3.5 Conexión eléctrica

Asegúrese de que el voltaje nominal y el tipo de suministro que indica la placa de datos técnicos coinciden con los del lugar donde se va a instalar el aparato.

Este aparato se suministra con un cable de alimentación. Debe estar equipado con un enchufe adecuado capaz de soportar la carga indicada en la placa de características. Asegúrese de instalar el enchufe en una toma correcta. Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.

Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.

No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe. Hay riesgo de incendio si se conecta el aparato con un cable de prolongación, adaptador o conexión múltiple. Asegúrese de que la conexión a tierra cumple los reglamentos y las normas vigentes. No deje que el cable de alimentación se caliente a más de 90° C. Asegúrese de conectar el cable neutro azul al borne que tiene la letra "N". Conecte el cable de fase de color marrón (o negro) al borne con la letra "L". Mantenga el cable de fase conectado en todo momento.

Para evitar el contacto entre el cable y el aparato instalado bajo la placa de cocción, utilice las abrazaderas del lateral del armario.

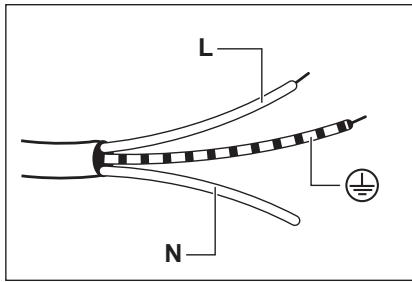

1. Conecte el cable verde y amarillo (tierra) a la borna marcada con la letra 'E' o con el símbolo de tierra , o de color verde y amarillo. 2. Conecte el cable azul (neutro) a la borna del enchufe marcada con la letra 'N' o de color azul. 3. Conecte el cable marrón (en tensión) a la borna del enchufe marcada con la letra 'L'. Siempre debe estar conectado a la fase de la red.

A A. Tubo de cobre rígido o tubo flexible de acero inoxidable

3.6 Cable de conexión

Si desea cambiar el cable de conexión, utilice únicamente el cable especial o su equivalente. El tipo de cable es: H03V2V2-F T90. Asegúrese de que la sección de cable sea adecuada para la tensión y la temperatura de funcionamiento. El cable de puesta a tierra de color amarillo/verde debe ser unos 2 cm más largo que el cable de fase marrón (o negro).

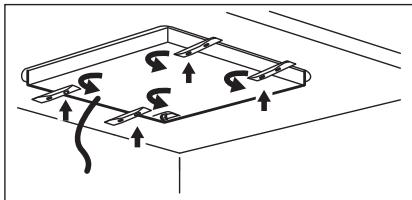

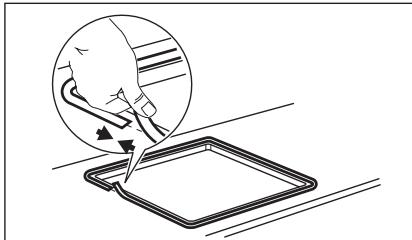

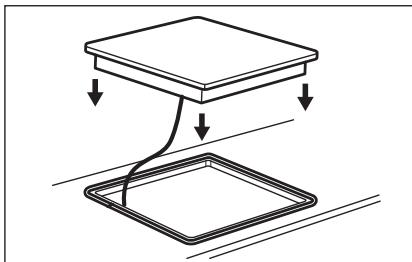

Coloque el aparato únicamente sobre encimeras de superficie plana.

3.8 Instalación de la placa bajo la campana

Si instala la placa de cocción debajo de una campana, consulte las instrucciones de instalación de la campana para confirmar la distancia mínima necesaria entre los aparatos.

3.9 Posibilidades de inserción

El panel instalado debajo de la placa debe poder retirarse fácilmente y permitir el acceso en caso de que sea necesario realizar una intervención de asistencia técnica.

Unidad de cocina con puerta

A A. Abrazadera suministrada

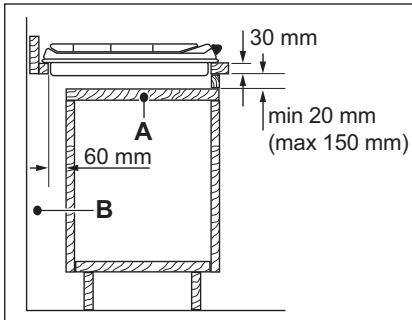

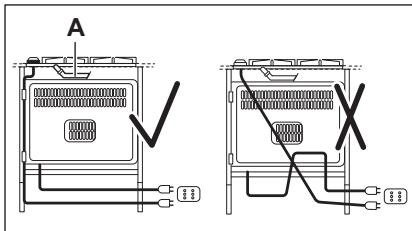

B. Espacio para las conexiones Unidad de cocina con horno La conexión eléctrica de la encimera y el horno debe instalarse por separado para

garantizar la seguridad y poder retirar fácilmente el horno de la unidad.

4. DESCRIPCIÓN DEL PRODUCTO

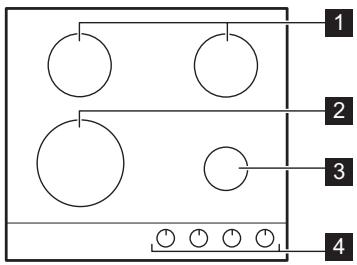

4.1 Disposición de las zonas de cocción 1

Quemador semi rápido

Quemador de multi corona Quemador auxiliar Mandos de control

4.2 Mando de control

Sin suministro de gas / posición de apagado

Descripción suministro mínimo de gas

Posición de encendido / suministro de gas máximo

5. USO DIARIO ADVERTENCIA!

Consulte los capítulos sobre seguridad.

5.1 Descripción general del quemador

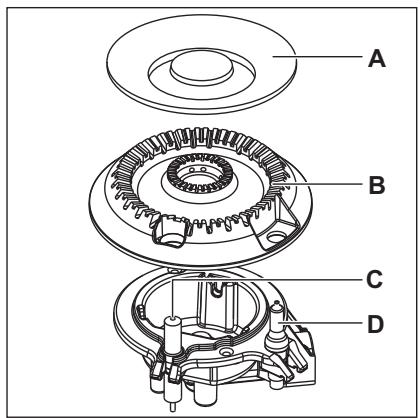

Corona del quemador Bujía de encendido Termopar

5.2 Encendido del quemador

Encienda siempre el quemador antes de colocar los utensilios de cocina. ADVERTENCIA! Tenga mucho cuidado cuando utilice el fuego destapado en el entorno de la cocina. El fabricante declina toda responsabilidad en caso de uso indebido de la llama. 1. Presione el mando y gírelo hacia la izquierda hasta la posición máxima de suministro de gas ( ). 2. Mantenga pulsado el mando durante unos 10 segundos como máximo. De esta forma se calienta el termopar. De lo contrario, el suministro de gas se interrumpe. 3. Ajuste la llama después de que se normalice. Si el quemador no se enciende tras varios intentos, compruebe que la corona y la tapa del quemador están bien colocados.

No mantenga pulsado el mando durante más de 15 segundos. Si el quemador no se enciende al cabo de 15 segundos, suelte el mando de control, gírelo hasta la posición de apagado y espere al menos 1 minuto antes de volver a intentar encender el quemador. PRECAUCIÓN! Si no hay suministro eléctrico podrá encender el quemador sin necesidad del dispositivo eléctrico; en este caso arrime una llama al quemador, gire el mando de control pertinente hacia la izquierda hasta la posición de máxima salida de gas y empújelo hacia abajo. Manténgalo presionado durante unos 10 segundos como máximo; de esta forma el termopar se calentará. Si el quemador se apaga accidentalmente, gire el mando de control hasta la posición de apagado y espere al menos 1 minuto antes de volver a intentar encenderlo. Cuando se enciende la corriente, tras la instalación o después de un corte en el suministro eléctrico, suele ser normal que el generador de las chispas se active automáticamente. Esto es correcto.

5.3 Apagado del quemador

Para apagar la llama, gire el mando hasta la posición de apagado

Recuerde que debe bajar o apagar la llama antes de retirar los recipientes del quemador.

6. CONSEJOS ADVERTENCIA!

Consulte los capítulos sobre seguridad.

Asegúrese de que las asas de los utensilios no sobresalgan del borde delantero de la placa de cocción.

6.1 Utensilios de cocina

PRECAUCIÓN! No utilice sartenes de hierro fundido, fuentes de barro cocido o de cerámica ni placas de grill o de tostadora. El acero inoxidable pierde brillo si se calienta en exceso. ADVERTENCIA! No coloque un mismo recipiente en dos quemadores. ADVERTENCIA! No coloque recipientes inestables o deformados en los quemadores para evitar salpicaduras y lesiones. PRECAUCIÓN! Asegúrese de que las bases de los recipientes no estén demasiado cerca de los mandos de control, de lo contrario la llama calentaría los mandos.

Asegúrese de que los recipientes estén centrados sobre los quemadores para obtener la máxima estabilidad y reducir el consumo de gas.

6.2 Diámetro de los utensilios de cocina

Utilice utensilios de cocina con diámetros adecuados para el tamaño de los quemadores. Quemador

Diámetro de los recipientes

6.3 Recetas sugeridas

Categorías de alimen‐ to Salsas - Aderezos

ESPAÑOL Categorías de alimen‐ to

Pasta - Arroz - otros ce‐ reales

Sopa de setas y patatas Semi rápido

Albóndigas de vacuno

Filete de cerdo asado

Hamburguesa de vacu‐ no gratinada

Filete de atún asado

Caponata con verduras

Espinacas congeladas con mantequilla

Tostado de frutos secos Semi rápido

Aperitivos en sartén

Todas las recetas para aproximadamente 4 porciones.

Los ajustes sugeridos en la tabla de cocción sólo deben servir de guía y ajustarse en función del punto de los alimentos, su peso y cantidad, así como del tipo de gas utilizado y el material de los utensilios de cocina utilizados para preparar el plato.

Para una cocción delicada

óptima, utilice el quemador auxiliar.

7. MANTENIMIENTO Y LIMPIEZA ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Información general

Limpie la placa después de cada uso.

Utilice siempre recipientes cuya base esté limpia. • Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento normal de la placa. • Utilice un limpiador especial para la superficie de la placa. Acero inoxidable • •

Lave las partes de acero inoxidable con agua y séquelas a fondo con un paño suave.

Para eliminar restos de alimentos quemados, grasa y manchas difíciles, déjelos en remojo unos minutos en una pequeña cantidad de detergente suave antes de limpiarlos. Utilice productos de limpieza que hayan sido especialmente diseñados para limpiar acero inoxidable con el fin de proteger las superficies de acero. No use productos de limpieza que contengan productos químicos corrosivos como el cloruro, ni limpie la superficie con desinfectantes, quitamanchas o desoxidantes y limpiadores de inmersión.

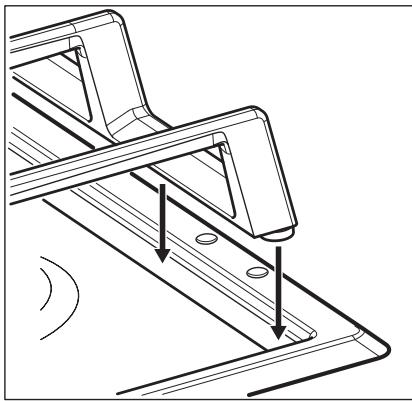

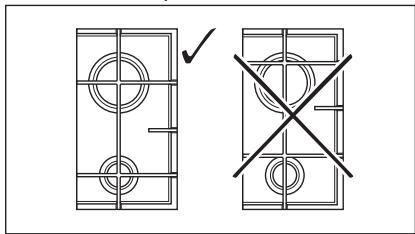

7.2 Soportes para sartenes

Los soportes para sartenes no son resistentes al lavado en lavavajillas. Deben lavarse a mano. 1. Retire los soportes para sartenes para facilitar la limpieza de la placa de cocción. Tenga mucho cuidado cuando cambie los soportes para sartenes para evitar dañar la parte superior de la placa de cocción. 2. El revestimiento de esmalte puede tener los bordes rugosos; tenga cuidado al lavar y secar a mano los soportes para sartenes. Si fuera necesario, elimine las manchas difíciles con un limpiador en pasta. 3. Después de limpiar los soportes para sartenes, asegúrese de colocarlos en la posición correcta. 4. A fin de que los quemadores funcionen correctamente, asegúrese de que los brazos de los soportes para sartenes estén alineados con el centro del quemador.

placa de cocción con un paño suave humedecido con agua y detergente no abrasivo. Después de limpiar, seque la placa de cocción con un paño suave.

Para limpiar las partes esmaltadas, las tapas y las coronas, utilice agua jabonosa templada y séquelas cuidadosamente antes de volver a colocarlas en su sitio.

7.4 Limpieza de la bujía de encendido

7.3 Limpieza de la placa •

Elimine de inmediato: restos fundidos de plástico, recubrimientos de plástico, azúcar y alimentos que contengan azúcar, la suciedad puede dañar la placa. Tenga cuidado para evitar quemaduras.

Elimine cuando el aparato se haya enfriado: restos de cal, marcas de agua, manchas de grasa y decoloraciones metálicas. Limpie la

Esta función se obtiene a través de una bujía de encendido cerámica con un electrodo metálico. Mantenga siempre limpios estos componentes para evitar problemas de encendido y asegúrese de que los orificios de la corona del quemador no estén obstruidos.

7.5 Mantenimiento periódico

Haga revisar la instalación de gas y el ajustador de presión, si lo hubiera, regularmente y por el Centro de servicio autorizado.

8. SOLUCIÓN DE PROBLEMAS ADVERTENCIA!

Consulte los capítulos sobre seguridad.

No hay chispa cuando se in‐ La placa no está conectada tenta activar el generador de a un suministro eléctrico o chispas. está mal conectada.

Ha saltado el fusible.

Compruebe si la placa se ha conectado correctamente a la red eléctrica. Compruebe si el fusible es la causa del fallo de funciona‐ miento. Si el fusible se funde repetidamente, consulte a un electricista cualificado.

La tapa y la corona del que‐ Coloque correctamente la mador no están bien coloca‐ corona y la tapa del quema‐ das. dor.

La llama se apaga justo des‐ El termopar no está lo sufi‐ pués de encenderse. cientemente caliente.

Después de encender la lla‐ ma, mantenga pulsado el mando durante unos 10 se‐ gundos como máximo.

El anillo de llama no es uni‐ forme.

Asegúrese de que el inyec‐ tor no esté bloqueado y de que la corona del quemador esté limpia.

La corona del quemador es‐ tá bloqueada con restos de comida.

8.2 Si no encuentra una solución...

aparato se encuentre en periodo de garantía. Las instrucciones sobre servicio técnico y condiciones de garantía se encuentran en el folleto de garantía que se suministra con el aparato.

Si no logra subsanar el problema, póngase en contacto con su distribuidor o el centro de servicio técnico. Facilite la información de la placa de características. Asegúrese de que maneja la placa de cocción adecuadamente. De lo contrario, el personal del servicio técnico o del distribuidor facturará la reparación efectuada, incluso en el caso de que el

8.3 Etiquetas incluidas en la bolsa de accesorios

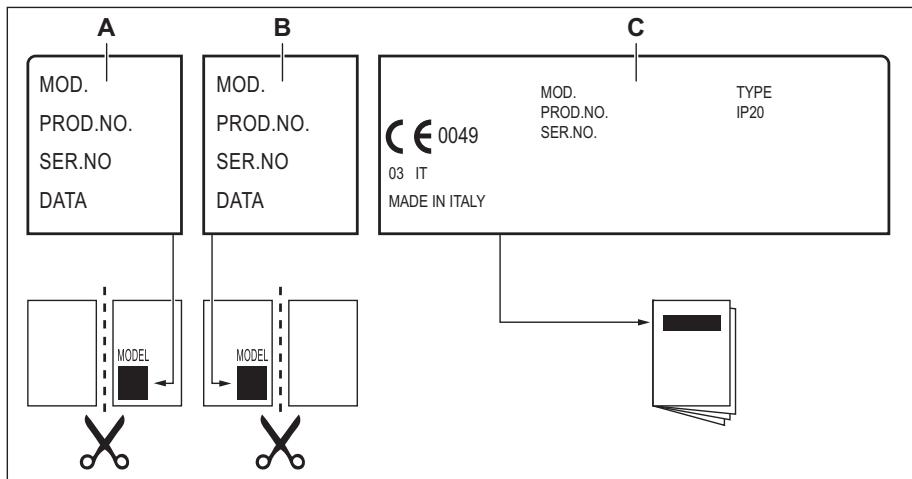

Pegue las etiquetas adhesivas como se muestra a continuación:

SER.NO SER.NO DATA DATA A. Péguela en la etiqueta de garantía y envíe esta parte (en su caso).

B. Péguela en la etiqueta de garantía y guarde esta parte (en su caso).

C. Péguela en el manual de instrucciones.

9.1 Dimensiones de la placa de cocción Ancho

9.2 Diámetros de derivación

Ø DERIVACIÓN 1/100 mm

9.3 Otros datos técnicos

Gas original: POTENCIA TO‐ TAL:

Suministro eléc‐ trico:

220-240 V ~ 50-60 Hz

Categoría de aparato:

9.4 Quemadores de gas para GAS NATURAL G20 a 20 mbar

QUEMADOR POTENCIA NOR‐

MAL kW POTENCIA MÍNIMA kW

9.5 Quemadores de gas para GLP G30/G31 28-30/37 mbar

DOR POTENCIA NORMAL kW

10. EFICACIA ENERGÉTICA

10.1 Información de producto según EU 66/2014 Identificación del modelo

HGB64420SM Tipo de placa de cocción

Número de quemadores de gas

Parte trasera izquierda: semi rá‐ 62.8% pido

Eficiencia energética por quemador Parte trasera derecha: semi rá‐ pido de gas

(EE gas burner) Parte delantera izquierda: multi corona

Parte delantera derecha: auxiliar no corresponde

Eficiencia energética de la encime‐ ra de gas (EE gas hob)

EN 30-2-1: Aparatos domésticos de cocción que utilizan combustibles gaseosos Parte 2-1: Uso racional de la energía - General

10.2 Bajo consumo energético

Antes de su uso, asegúrese de que los quemadores y los soportes están correctamente montados.

Utilice utensilios de cocina con diámetros adecuados para el tamaño de los quemadores. Centre la olla en el quemador. Cuando caliente agua, utilice solo la cantidad que necesite. En la medida de lo posible, cocine siempre con los utensilios de cocina tapados. Cuando el líquido comience a hervir, reduzca la llama de tal forma que el líquido siga cociendo. Si es posible, utilice una olla a presión. Consulte el manual del usuario.

11. ASPECTOS MEDIOAMBIENTALES Recicle los materiales con el símbolo .

Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo

residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

Electrolux Appliances AB - Contact Address: Al. Powstańców Śląskich 26, 30-570 Kraków, Poland
