Produkttyp	Einbaugaskochfeld
Marke	AEG
Modell	HGB64420SM
Abmessungen (B x T x H)	594 x 510 x 50 mm (ca.)
Anzahl der Brenner	4
Brennerarten	1 Mehrfachkranz (4,0 kW), 2 Semi-Schnell (je 1,85 kW), 1 Hilfsbrenner (1,0 kW)
Stromversorgung	220-240 V ~ 50-60 Hz
Gasversorgung	Erdgas G20 (20 mbar) oder Flüssiggas G30/G31 (28-30/37 mbar) mit Umstellung
Gesamtgasleistung	8,7 kW
Zündung	Integrierte elektrische Zündung mit Keramikkerze
Sicherheit	Sicherheitsthermoelement, Kindersicherung, automatische Abschaltung bei Erlöschen
Oberflächenmaterial	Edelstahl und Emaille
Reinigung	Manuelle Reinigung mit weichem Tuch und neutralem Reinigungsmittel; Dampfreiniger und Scheuermittel vermeiden
Brennerpflege	Demontage der Kränze und Kappen zur Reinigung; nicht in der Spülmaschine waschen
Gasanschluss	Fester oder flexibler Anschluss aus Edelstahl, Gewinde G 1/2"
Energieeffizienzklasse	Energieeffizienz des Kochfelds: 59,6 %
Ersatzteile	Originalteile über autorisierten Service erhältlich; Düsen für Gasumstellung beigelegt
Reparierbarkeit	Reparatur durch qualifizierten Techniker; austauschbares Netzkabel (Typ H03V2V2-F T90)
Mitgeliefertes Zubehör	Topfstützen, Ersatzdüsen, Aufkleber, Dichtung, Anschlusswinkel

Häufig gestellte Fragen - HGB64420SM AEG

Wie zünde ich einen Brenner an?

Drücken und drehen Sie den Knopf nach links bis zur maximalen Position (Symbol ▲). Halten Sie ihn etwa 10 Sekunden gedrückt, bis das Thermoelement erhitzt ist. Lassen Sie los, nachdem die Flamme stabilisiert ist.

Was tun, wenn die Flamme sofort nach dem Zünden erlischt?

Das Thermoelement ist nicht heiß genug. Achten Sie darauf, den Knopf mindestens 10 Sekunden gedrückt zu halten. Überprüfen Sie auch, ob Kappe und Kranz korrekt positioniert sind.

Welche Arten von Gefäßen verwenden?

Verwenden Sie stabile Gefäße mit flachem Boden, zentriert auf dem Brenner. Vermeiden Sie Gusseisen, Ton, Steingut. Empfohlene Durchmesser: Mehrfachkranz 180-260 mm, Semi-Schnell 120-240 mm, Hilfsbrenner 80-220 mm.

Kann ich das Kochfeld für Flüssiggas umstellen?

Ja, ersetzen Sie die Düsen durch die beigelegten (siehe Düsentabelle in der Anleitung) und stellen Sie die Mindeststufe der Brenner ein. Kleben Sie den Aufkleber für das neue Gas in der Nähe des Anschlusses.

Wie reinige ich das Kochfeld?

Reinigen Sie nach jedem Gebrauch mit einem feuchten weichen Tuch und neutralem Reinigungsmittel. Verwenden Sie keinen Dampfreiniger, keine Scheuermittel oder Stahlschwämme. Die Topfstützen von Hand waschen.

Was tun bei Stromausfall?

Sie können den Brenner manuell anzünden, indem Sie eine Flamme (Feuerzeug) nähern und den Knopf in die maximale Position drehen, während Sie ihn 10 Sekunden gedrückt halten.

Warum gibt es keinen Funken?

Überprüfen Sie, ob das Kochfeld angeschlossen ist und die Sicherung nicht ausgelöst hat. Stellen Sie sicher, dass Kappe und Kranz des Brenners korrekt positioniert sind. Reinigen Sie ggf. die Zündkerze.

Welche Einbaumaße hat das Kochfeld?

Die Abmessungen des Kochfelds betragen 594 mm Breite und 510 mm Tiefe. Konsultieren Sie die Anleitung für die genauen Ausschnittmaße und Mindestabstände.

Wie pflege ich die Brenner?

Demonteren Sie regelmäßig die Kränze und Kappen, um sie mit warmem Seifenwasser zu reinigen. Trocknen Sie sie gründlich vor dem Zusammenbau. Reinigen Sie die Zündkerze mit einem trockenen Tuch.

Wo finde ich die Seriennummer und die PNC?

Diese befinden sich auf dem Typenschild unter dem Kochfeld. Notieren Sie sie vor der Installation für den Kundendienst.

BEDIENUNGSANLEITUNG HGB64420SM AEG

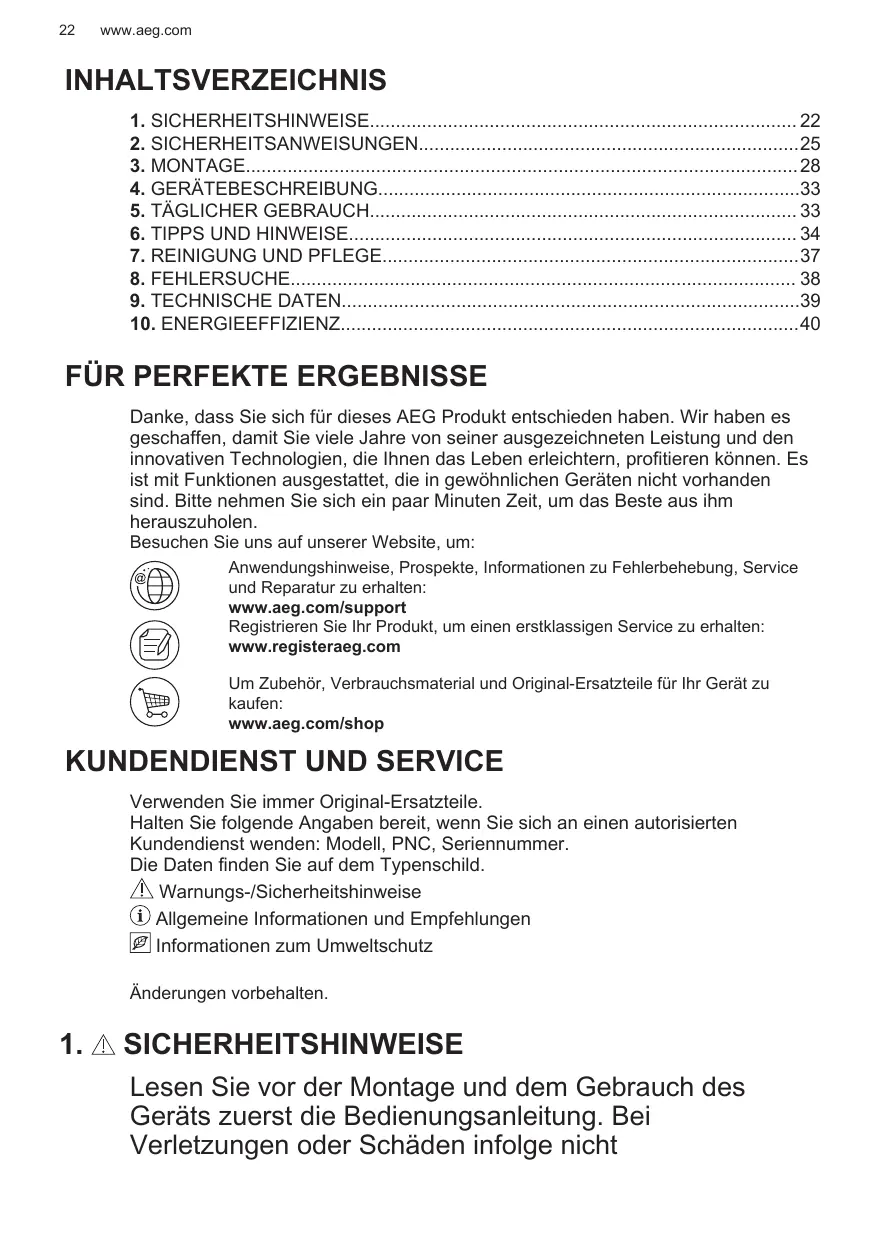

1. SICHERHEITSHINWEISE 22 2. SICHERHEITSANWEISUNGEN 25 3. MONTAGE 28 4. GERÄTEBESCHREIBUNG 33
2. TÄGLICHER GEBRAUCH 33
3. TIPPS UND HINWEISE 34
4. REINIGUNG UND PFLEGE 37
5. FEHLERSUCHE 38
6. TECHNISCHE DATEN 39
7. ENERGIEEFFIZIENZ 40

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie weitere Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit, um das Beste aus ihm herauszuholen.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten:

www.aeg.com/support

Registrieren Sie Ihr Produkt, um einen erstklassigen Service zu erhalten:

www.registeraeg.com

Um Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen:

www.aeg.com/shop

KUNDENDIENST UND SERVICE

Verwenden Sie immer Original-Ersatzteile.

Halten Sie folgende Angaben bereit, wenn Sie sich an einen autorisierten

Kundendienst wenden: Modell, PNC, Seriennummer.

Die Daten finden Sie auf dem Typenschild.

Warnungs-/Sicherheitshinweise, allgemeine Informationen und Empfehlungen, Informationen zum Umweltschutz.

Änderungen vorbehalten.

1. SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei

Verletzungen oder Schäden infolge nicht

ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder zwischen 3 und 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung müssen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
• Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es auf angemessene Weise.
• Halten Sie Kinder und Haustiere während des Betriebs oder der Abkühlphase vom Gerät fern. Die zugänglichen Geräteteile werden beim Betrieb sehr heiß.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung durchführen.

1.2 Allgemeine Sicherheit

• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Seien

Sie vorsichtig und berühren Sie niemals die Heizelemente.

• WARNUNG: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
• Versuchen Sie NIEMALS, ein Feuer mit Wasser zu löschen, sondern schalten Sie das Gerät aus und decken Sie die Flamme ab, z.B. mit einem Deckel oder einer Feuerlöschdecke. VORSICHT: Das Gerät darf nicht durch ein externes Schaltgerät, wie einer Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der von einem Programm regelmäßig ein- und ausgeschaltet wird. VORSICHT: Der Kochvorgang muss überwacht werden. Ein kurzer Kochvorgang muss kontinuierlich überwacht werden.
• WARNUNG: Brandgefahr: Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heiß werden können.
• Verwenden Sie das Gerät nicht, bevor es in den Einbauschrank gesetzt wird.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.
• Ist das Gerät direkt an die Stromversorgung angeschlossen, wird ein allpoliger Netztrennschalter mit einem Kontaktabstand benötigt. Es muss eine vollständige Trennung entsprechend der Überspannungskategorie III gewährleistet sein. Dies gilt nicht für das Erdungskabel.
• Wenn Sie das Netzkabel verlegen, achten Sie darauf, dass es keinen direkten Kontakt mit Teilen hat, die Temperaturen erreichen können, die mehr als 50°C über der Raumtemperatur liegen. (Verwenden Sie ansonsten Isolierschläuche).
• WARNUNG: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, die in der Bedienungsanleitung als geeignete und empfohlene Schutzabdeckungen aufgeführt sind oder die im Gerät enthaltene Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen.

2. SICHERHEITSANWEISUNGEN

Dieses Gerät ist für folgende Märkte

geeignet: IT

2.1 Montage

WARNUNG!

Die Montage des Geräts darf nur von einer qualifizierten Fachkraft durchgeführt werden.

WARNUNG!

Verletzungsgefahr sowie Risiko von Schäden am Gerät.

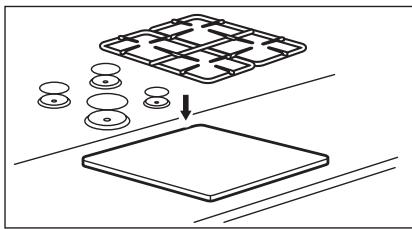

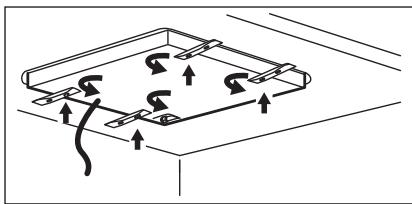

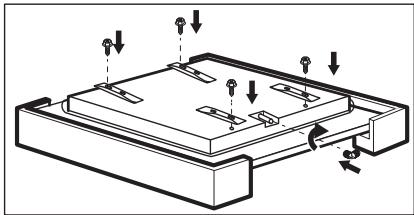

• Entfernen Sie das gesamte Verpackungsmaterial. Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.

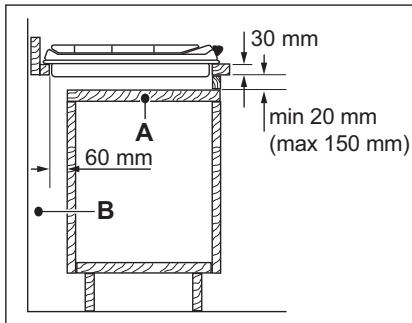

• Halten Sie sich an die mitgelieferte Montageanleitung. Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.

Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit. Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird. - Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist. - Der Boden des Geräts kann heiß werden. Achten Sie darauf, eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.

2.2 Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen. Das Gerät muss geerdet sein.
• Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen

Nennwerten der Netzspannung übereinstimmen.

• Vergewissern Sie sich, dass das Gerät ordnungsgemäß installiert ist. Lockere und unsachgemäß angeschlossene Kabel oder Stecker (falls vorhanden) können die Klemme überhitzen.
• Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.

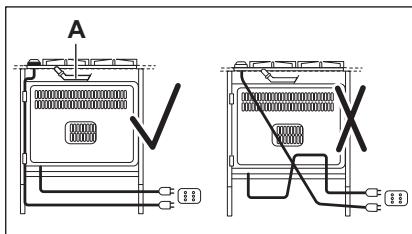

• Achten Sie darauf, dass das Netzkabel nicht lose hängt oder sich verheddert.
• Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.
• Verwenden Sie die Zugentlastung für das Kabel.
• Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem Gerät oder freiem Kochgeschirr in Berührung kommt.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker (falls vorhanden) und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch eines beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.
• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Falls die Steckdose lose ist, stecken Sie den Netzstecker nicht ein.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten.
• Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

2.3 Gasanschluss

• Der Gasanschluss muss von einer Fachkraft ausgeführt werden.
• Vergewissern Sie sich vor der Montage des Geräts, dass das von Ihrem Gaswerk gelieferte Gas (Gasart und Gasdruck) mit der Einstellung des Geräts kompatibel ist.
• Stellen Sie sicher, dass die Luft um das Gerät zirkulieren kann. Informationen über die Gasversorgung finden Sie auf dem Typenschild. Das Gerät darf nicht an einen Abzug für Verbrennungsprodukte angeschlossen werden. Das Gerät muss gemäß den aktuell geltenden Installationsbestimmungen angeschlossen werden. Beachten Sie die Anforderungen an eine ausreichende Belüftung.

2.4 Gebrauch

WARNUNG!

Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).
• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.
• Nehmen Sie keine technischen Änderungen am Gerät vor. Die Lüftungsöffnungen dürfen nicht abgedeckt werden.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt. Schalten Sie die Kochzonen nach dem Gebrauch aus.
• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Anderenfalls werden sie sehr heiß. Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder

wenn es mit Wasser in Kontakt gekommen ist.

• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Wenn Sie Nahrungsmittel in heißes Öl geben, kann dieses spritzen.

WARNUNG!

Brand- und

Explosionsgefahr

• Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern. Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelreste enthalten und schon bei niedrigeren Temperaturen eher einen Brand verursachen als frisches Öl.
• Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solche nicht in die Höhe oder auf das Gerät.

WARNUNG!

Risiko von Schäden am Gerät.

• Stellen Sie kein Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leer kochen.
• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
• Lassen Sie einen Brenner niemals eingeschaltet, wenn sich kein bzw. leeres Kochgeschirr darauf befindet.
• Legen Sie keine Alufolie auf das Gerät.
• Verwenden Sie nur standfestes Kochgeschirr mit der richtigen Form und einem Durchmesser, der größer ist als der der Brenner.
• Achten Sie darauf, das Kochgeschirr mittig auf die Brenner zu stellen.
• Verwenden Sie kein großes Kochgeschirr, das über die Kanten

des Geräts herausragt. Dies kann zu Schäden an der Arbeitsfläche führen.

Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der höchsten zur niedrigsten Stufe drehen. - Verwenden Sie ausschließlich das mit dem Gerät gelieferte Zubehör. - Setzen Sie keinen Wärmeverteiler auf den Brenner. - Beim Gebrauch eines Gaskochfelds entsteht Wärme und Feuchtigkeit. Sorgen Sie für eine ausreichende Belüftung in dem Raum, in dem das Gerät aufgestellt ist. - Bei längerer Benutzung des Gerätes kann eine zusätzliche Belüftung erforderlich werden, zum Beispiel durch Öffnen eines Fensters oder die Erhöhung der Absaugleistung der Abzugshaube, falls vorhanden. - Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums. - Lassen Sie keine säurehaltigen Flüssigkeiten wie Essig, Zitronensaft oder kalklösende Reinigungsmittel mit dem Kochfeld in Berührung kommen. Diese könnten matte Flecken verursachen. - Verfärbungen der Email- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

2.5 Reinigung und Pflege

WARNUNG!

Entfernen Sie nicht die Tasten, Knöpfe oder Dichtungen vom Bedienfeld. Wasser könnte in das Gerät gelangen und es beschädigen.

Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern. - Schalten Sie das Gerät vor dem Reinigen aus und lassen Sie es abkühlen.

• Trennen Sie das Gerät vor Wartungsarbeiten von der Spannungsversorgung.
• Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämme, Lösungsmittel oder Metallgegenstände.
• Reinigen Sie die Brenner nicht im Geschirrspüler.

2.6 Service

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst.

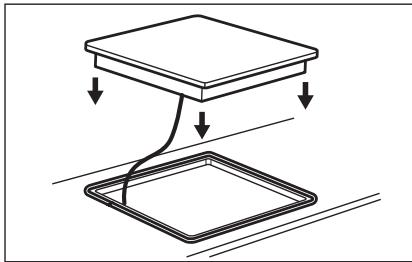

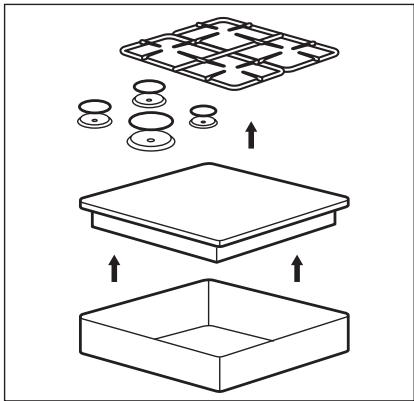

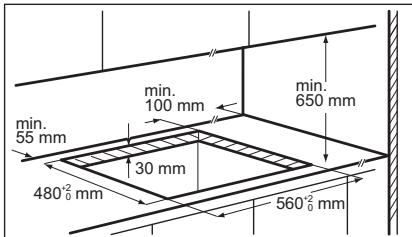

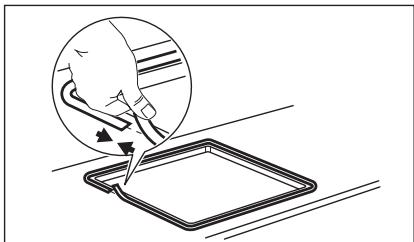

3. MONTAGE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

3.1 Vor der Montage

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.

Modell

Produktnummer (PNC)

Seriennummer

• Verwenden Sie ausschließlich Originalersatzteile.

2.7 Entsorgung

WARNUNG!

Verletzungs- und Erstickungsgefahr.

• Für Informationen zur ordnungsgemäßen Entsorgung des Geräts wenden Sie sich an die zuständige kommunale Behörde vor Ort.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel in der Höhe des Geräts ab und entsorgen Sie es.
• Drücken Sie die äußeren Gasrohre flach.

3.2 Gasanschluss

WARNUNG!

Die in der nachstehenden Anleitung beschriebenen Installations- und Wartungsarbeiten sowie die Belüftung müssen von Fachpersonal unter Beachtung der geltenden Bestimmungen (UNI-CIG 7129 - 7131) ausgeführt werden. Stellen Sie sicher, dass die Küche gut belüftet ist: Halten Sie natürliche Belüftungsöffnungen von mindestens 100 cm² offen oder installieren Sie eine mechanische Abzugshaube.

Je nach geltenden Bestimmungen kann der Anschluss fest oder durch Verwendung eines flexiblen Edelstahlrohrs erfolgen. Bei Verwendung flexibler Metallrohre muss darauf geachtet werden, dass sie nicht mit beweglichen Teilen in Kontakt kommen oder eingeklemmt werden können. Wenn das Kochfeld mit einem Backofen installiert wird, muss ebenfalls vorsichtig vorgegangen werden.

Achten Sie darauf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht.

Entspricht der gelieferte Druck nicht dem angegebenen Wert, muss ein geeigneter Druckregler gemäß der Norm UNI EN 88 installiert werden. Im Fall von Flüssiggas (LPG) ist die Verwendung eines Druckreglers nur erlaubt, wenn er der Norm UNI EN 12864 entspricht. Das verstellbare Anschlussstück wird an dem Gasanschluss mit einer G 1/2" Gewindemutter befestigt. Verschrauben Sie die Teile ohne Kraftanwendung, bringen Sie das Anschlussstück in die benötigte Richtung und schrauben Sie alle Teile fest.

A. Schaftende mit Mutter (Drehkraft 10 ± 2 Nm) B. Mitgelieferte Beilagscheibe C. Mitgelieferter Rohrbogen

Fester Anschluss:

Führen Sie den Anschluss mit festen Metallrohren (Kupfer mit mechanischem Endstück) aus (UNI-CIG 7129).

Flexibler Anschluss:

Verwenden Sie ein flexibles Edelstahlrohr (UNI-CIG 9891) mit einer maximalen Länge von 2 m.

WARNUNG!

Überprüfen Sie nach der Installation, ob alle Anschlussstücke dicht sind. Verwenden Sie eine Seifenlösung und keine Flamme!

3.3 Austauschen der Düsen

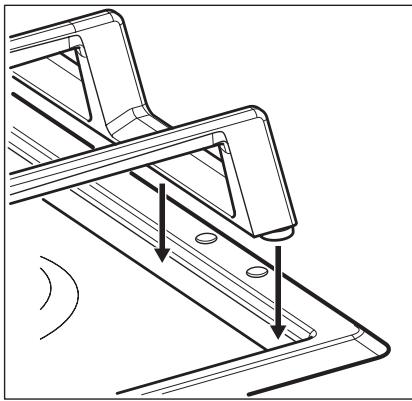

1. Nehmen Sie die Topfträger ab.

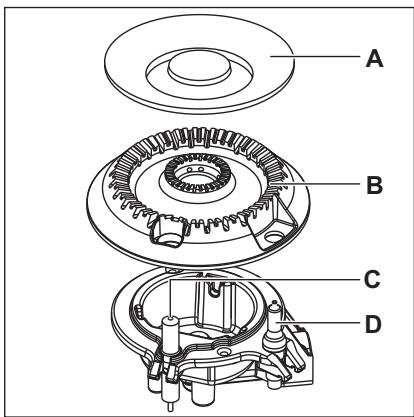

2. Nehmen Sie Brennerdeckel und Brennerkronen ab.
3. Entfernen Sie die Düsen mit einem Steckschlüssel 7 und ersetzen Sie sie durch für die verwendete Gasart geeignete Düsen (siehe Tabelle im Abschnitt „Technische Daten").
4. Bringen Sie die Teile wieder an. Führen Sie dazu die obigen Schritte in umgekehrter Reihenfolge aus.
5. Bringen Sie den Aufkleber mit der neuen Gasart in der Höhe der Gasversorgungsleitung an. Der Aufkleber ist im Beipack des Geräts enthalten.

Wenn der Gasdruck der Gasversorgung schwankt oder nicht dem erforderlichen Druckwert entspricht, muss ein geeigneter Druckregler im Gaszufuhrrohr montiert werden.

3.4 Einstellen der niedrigsten Stufe

So stellen Sie die niedrigste Stufe der Brenner ein:

1. Zünden Sie den Brenner.
2. Drehen Sie den Knopf auf die niedrigste Stufe.

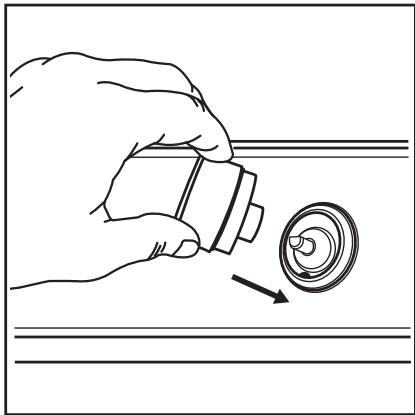

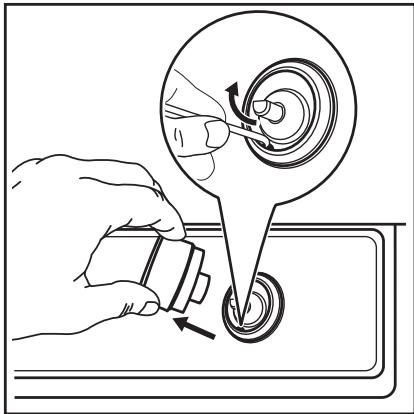

3. Entfernen Sie den Knopf und die Dichtung.

WARNUNG!

Achten Sie darauf, dass die Dichtung nicht beschädigt wird. Entfernen Sie sie nicht mit einem scharfen Werkzeug.

1. Stellen Sie mit einem kleinen Schraubendreher die Bypass-Schraubenposition (A) ein.

1. Bei Umstellung:

Von Erdgas G20 20 mbar auf Flüssiggas, ziehen Sie die Bypass-Schraube bis zum Anschlag an. Von Flüssiggas auf Erdgas G20 20 mbar, drehen Sie die Bypass-Schraube ca. 1/4 Umdrehung (1/2 Umdrehung für den Multikronen-Brenner) darüber.

1. Bringen Sie die Dichtung und den Knopf wieder an.

WARNUNG!

Achten Sie darauf, die Dichtung tatsächlich in der Originalposition einzusetzen.

WARNUNG!

Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der höchsten zur niedrigsten Stufe drehen.

3.5 Elektroanschluss

Vergewissern Sie sich, dass die Netzspannung und -frequenz in ihrer Region mit den auf dem Typenschild

angegebenen Anschlusswerten übereinstimmen.

Das Gerät wird mit einem Netzkabel geliefert. Dazu muss ein passender Stecker verwendet werden, der für die auf dem Typenschild angegebene Gesamtstromaufnahme ausgelegt ist. Achten Sie darauf, den Stecker in eine passende Steckdose zu stecken. - Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an. - Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist. - Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. - Ziehen Sie stets am Netzstecker. - Es besteht Brandgefahr, wenn das Gerät mit einem Verlängerungskabel, Adapter oder an eine Mehrfachsteckdose angeschlossen wird. Stellen Sie sicher, dass die Erdverbindung den Normen und Vorschriften entspricht. Das Netzkabel darf nicht heißer als 90°C werden.

Schließen Sie den blauen Nullleiter an die mit „N“ gekennzeichnete Klemme an. Schließen Sie das braune (oder schwarze) Phasenkabel an die mit „L“ gekennzeichnete Klemme an. Lassen Sie das Phasenkabel stets angeschlossen.

Um einen Kontakt des Kabels mit dem Gerät unter dem Kochfeld zu vermeiden, verwenden Sie die Haken auf den Seiten des Gehäuses.

A. Festes Kupferrohr oder flexibles Edelstahlrohr

3.6 Anschlusskabel

Ersetzen Sie das Anschlusskabel ausschließlich durch das spezielle Kabel oder ein gleichwertiges Kabel. Kabeltyp: H03V2V2-F T90.

Vergewissern Sie sich, dass der Kabelquerschnitt für die Spannung und Betriebstemperatur geeignet ist. Der gelb-grüne Erdleiter muss ca. 2 cm länger als der braune (bzw. schwarze) Phasenleiter sein.

1. Schließen Sie das grün-gelbe Kabel (Erde) an die Klemme an, die mit dem Buchstaben „E“, dem Erdungssymbol 1/2 oder mit den Farben grün und gelb gekennzeichnet ist.
2. Schließen Sie das blaue Kabel (Nullleiter) an die Klemme an, die mit dem Buchstaben „N“ oder mit der Farbe blau gekennzeichnet ist.
3. Schließen Sie das braune (stromführende) Kabel an die Klemme an, die mit dem Buchstaben „L“ gekennzeichnet ist. Es muss stets an die Netzphase angeschlossen werden.

3.7 Montage

1.

2. 3.

4.

5.

6. 7.

A. Mitgelieferte Halterung

8.

VORSICHT!

Montieren Sie das Gerät nur in einer flachen Arbeitsplatte.

Arbeitsplatte.

3.8 Montage des Kochfelds unter der Dunstabzugshaube

Wird das Kochfeld unter einer Abzugshaube montiert, sehen Sie in der Montageanleitung der Abzugshaube nach, welcher Mindestabstand zwischen den Geräten eingehalten werden muss.

3.9 Einbaumöglichkeiten

Die unter dem Kochfeld eingebaute Platte muss sich leicht entfernen lassen und einen einfachen Zugang ermöglichen, falls eine Reparatur erforderlich wird.

Küchenschrank mit Tür

A. Entfernbare Platte B. Raum für Anschlüsse

Küchenschrank mit Backofen

Kochfeld und Backofen müssen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen muss sich leicht aus dem Küchenschrank entfernen lassen.

4. GERÄTEBESCHREIBUNG

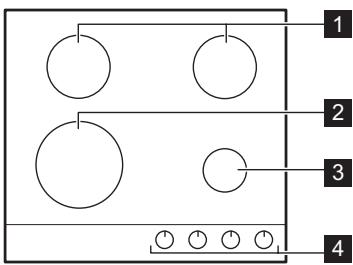

4.1 Kochfeldanordnung

1 Normalbrenner 2 Multikronen-Brenner 3 Hilfsbrenner 4 Einstellknöpfe

4.2 Einstellknopf

Symbol	Beschreibung
	Keine Gaszufuhr/Aus-Positron
	Zündstellung/maximale Gaszufuhr

Symbol	Beschreibung
1	minimale Gaszufuhr
1 - 9	Leistungsstufen

5. TÄGLICHER GEBRAUCH

WARNUNG!

Siehe Kapitel

Sicherheitshinweise.

5.1 Brennerübersicht

A. Brennerdeckel B. Brennerkrone C. Zündkerze D. Thermoelement

5.2 Zünden des Brenners

Zünden Sie den Brenner stets vor dem Aufsetzen des Kochgeschirrs.

WARNUNG! Seien Sie bei der Verwendung von offenem Feuer in der Küche besonders vorsichtig. Der Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen beim Umgang mit offenem Feuer keinerlei Haftung.

1. Drücken Sie den Einstellknopf hinein und drehen Sie ihn gegen den Uhrzeigersinn auf die Position für die maximale Gaszufuhr (
2. Halten Sie den Einstellknopf bis zu 10 Sekunden lang gedrückt. In dieser Zeit wird das Thermoelement erwärmt. Andernfalls wird die Gaszufuhr unterbrochen.
3. Stellen Sie die Flamme ein, sobald sie ruhig brennt.

i Falls sich der Brenner nach einigen Versuchen nicht zünden lässt, überprüfen Sie, ob die Brennerkrone und der zugehörige Brennerdeckel korrekt sitzen.

WARNUNG! Halten Sie den Knopf nicht länger als 15 Sekunden gedrückt. Sollte der Brenner nach 15 Sekunden nicht zünden, lassen Sie den Knopf los und drehen Sie ihn in die Aus-Position. Warten Sie dann mindestens eine Minute, bevor Sie den Brenner erneut zünden.

6. TIPPS UND HINWEISE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

VORSICHT! Wenn kein Strom zur Verfügung steht, können Sie den Brenner auch ohne Strom zünden. Bringen Sie eine Flamme in die Höhe des Brenners, drehen Sie den entsprechenden Knopf entgegen dem Uhrzeigersinn auf die höchste Stufe und drücken Sie ihn dann hinein. Halten Sie den Einstellknopf höchstens 10 Sekunden gedrückt, um das Thermoelement zu erwärmen.

Sollte der Brenner zufällig ausgehen, drehen Sie den Knopf in die Aus-Position und versuchen Sie, ihn nach einer Minute erneut zu zünden. i Nach dem Einschalten der Stromversorgung, nach der Installation oder nach einem Stromausfall wird der Funkengenerator möglicherweise automatisch eingeschaltet. Das ist normal.

5.3 Abschalten des Brenners

Drehen Sie zum Abschalten des Brenners den Knopf in die Aus-Position

WARNUNG! Bevor Sie das Kochgeschirr vom Brenner nehmen, drehen Sie die Flamme herunter oder drehen Sie sie ganz ab.

6.1 Kochgeschirr

VORSICHT!

Verwenden Sie kein Kochgeschirr aus Gusseisen, Ton oder Steingut und keine Grill- oder Sandwichplatten. Edelstahl kann bei zu starker Erhitzung anlaufen.

WARNUNG!

Kochen Sie nicht mit einem Kochgeschirrteil auf zwei Brennern gleichzeitig.

WARNUNG!

Stellen Sie keine beschädigten Töpfe oder solche, die nicht standfest sind, auf den Brenner, um Verschüttungen und Verletzungen zu vermeiden.

VORSICHT!

Achten Sie darauf, dass sich die Topfböden nicht zu nahe am Einstellknopf befinden, da anderenfalls die Flamme den Einstellknopf erhitzen könnte.

VORSICHT!

Achten Sie darauf, dass die Topfgriffe nicht über den vorderen Rand des Kochfelds hinausragen.

VORSICHT!

Stellen Sie zur Reduzierung des Gasverbrauchs und im Interesse einer größeren Stabilität die Töpfe mittig auf den Brenner.

6.2 Durchmesser des Kochgeschirrs

Verwenden Sie nur Kochgeschirr mit einem Durchmesser, der der Größe der Brenner entspricht.

Brenner	Durchmesser des Kochge-schirrs (mm)
Multikronen-Brenner	180 - 260
Normalbrenner	120 - 240
Hilfsbrenner	80 - 220

6.3 Empfohlene Rezepte

Speisekategorien	Rezepte	Brennertype	Kochstufe
Soßen - Dressings	Béchamel	Hilfsbrenner	2-6
	Tomatensoße	Normalbrenner	1-6
Pasta - Reis - andere Getreidesorten	Pilzreis	Multikronen-Brenner	1-6
	Couscous	Starkbrenner	1-6
	Spaghetti	Multikronen-Brenner	6-9
	Ravioli	Hilfsbrenner	7-9
Suppe - Hülsenfrüchte	Gemüsesuppe	Normalbrenner	2-8
	Pilz- und Kartoffelsuppe	Normalbrenner	1-7
	Fischsuppe	Multikronen-Brenner	1-3
Fleisch	Rinderhackfleischbäll-chen	Multikronen-Brenner	1-6
	Schweinebratenfilet	Multikronen-Brenner	5-9
	Rindfleisch-Burger-Gra-tin	Hilfsbrenner	1-6
Fisch	Tintenfisch mit Erbsen	Multikronen-Brenner	1-6
	Gebratenes Thunfisch-steam	Starkbrenner	5-8
Eierspeisen	Omelett	Multikronen-Brenner	1-6
Gemüse	Pilze mit Gewürzen	Normalbrenner	2-8
	Caponata mit Gemüse	Multikronen-Brenner	3-7
	Salzkartoffeln	Starkbrenner	7-9
	Tiefkühl-Spinat mit But-ter	Starkbrenner	1-4
Frittierte Speisen	Pommes frites	Multikronen-Brenner	8-9
	Donuts	Multikronen-Brenner	3-7
In der Pfanne Zubereite-te Snacks	Rösten von Nüssen	Normalbrenner	2-6
	Croutons aus Brot	Multikronen-Brenner	2-6
	Pfannkuchen	Normalbrenner	3-9
Süßspeisen	Karamell	Hilfsbrenner	2-6
	Eiercreme	Hilfsbrenner	2-6
	Panna Cotta	Hilfsbrenner	1-6

Alle Rezepte für ca. 4 Portionen.

Die in der Kochtabelle vorgeschlagenen Einstellungen dienen nur als Richtwert und müssen je nach Rohzustand, Gewicht und Qualität der Lebensmittel sowie je nach der verwendeten Gasart und des verwendeten Kochgeschirrmaterials angepasst werden.

Für einen optimalen, schonenden Garvorgang verwenden Sie den Hilfsbrenner.

7. REINIGUNG UND PFLEGE

WARNUNG!

Siehe Kapitel

Sicherheitshinweise.

7.1 Allgemeine Informationen

• Reinigen Sie das Kochfeld nach jedem Gebrauch.
• Verwenden Sie stets Kochgeschirr mit sauberen Böden.
• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.
• Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.

Edelstahl

Reinigen Sie Edelstahlteile mit Wasser und wischen Sie sie mit einem weichen Tuch trocken. Um eingebrannte Speisereste, Fett und hartnäckige Flecken zu entfernen, weichen Sie diese vor der Reinigung einige Minuten mit etwas mildem Reinigungsmittel ein. - Verwenden Sie speziell für Edelstahl vorgesehene Reinigungsmittel, um die Stahloberflächen zu schützen. - Verwenden Sie keine Reinigungsmittel, die ätzende Chemikalien enthalten, wie Chloride, reinigen Sie die Oberfläche nicht mit Desinfektionsmitteln, Fleck- oder Rostentfernern und Tauchreinigern.

7.2 Topfträger

Die Topträger sind nicht spülmaschinenfest. Sie müssen von Hand gereinigt werden.

1. Entfernen Sie die Topträger, um die Reinigung des Kochfelds zu erleichtern.

Seien Sie beim Wiederaufsetzen der Topträger vorsichtig, um Beschädigungen der Oberseite des Kochfelds zu vermeiden.

1. Wenn Sie die Topträger von Hand spülen und trocknen, seien Sie vorsichtig, da durch das Emaillieren gelegentlich raue Kanten entstehen können. Entfernen Sie hartnäckige Flecken gegebenenfalls mit einer Reinigungspaste.
2. Vergewissern Sie sich, dass Sie die Topträger nach der Reinigung wieder ordnungsgemäß eingesetzt haben.

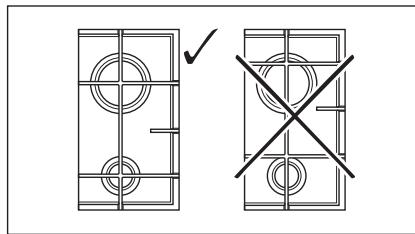

3. Damit der Brenner korrekt funktioniert, stellen Sie sicher, dass sich die Arme der Topträger in der Mitte des Brenners befinden.

7.3 Reinigen des Kochfelds

• Folgendes muss sofort entfernt werden: Geschmolzener Kunststoff, Plastikfolie, Zucker und zuckerhaltige Lebensmittel. Anderenfalls können die Verschmutzungen das Kochfeld beschädigen. Achten Sie darauf, dass sich niemand Verbrennungen zuzieht.
• Folgendes kann nach ausreichender Abkühlung des Kochfelds entfernt werden: Kalk- und Wasserränder, Fettspritzer und

metallisch schimmernde Verfärbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und nicht scheuerndem Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.

• Reinigen Sie die emaillierten Teile, die Brennerdeckel und Brennerkronen mit warmem Seifenwasser und trocknen Sie diese sorgfältig ab, bevor Sie sie wieder einsetzen.

7.4 Reinigen der Zündkerze

Diese Funktion erfolgt über eine Keramikzündkerze mit Metallelektrode.

Halten Sie zur Vermeidung von Zündschwierigkeiten diese Bauteile immer sauber; kontrollieren Sie außerdem, ob die Düsen der Brennerkrone verstopft sind.

7.5 Regelmäßige Wartung

Lassen Sie regelmäßig vom autorisierten Kundendienst den Zustand des Gasversorgungsrohrs und, falls installiert, die Funktionstüchtigkeit des Druckreglers überprüfen.

8. FEHLERSUCHE

WARNUNG!

Siehe Kapitel

Sicherheitshinweise.

8.1 Was tun, wenn...

Störung	Mögliche Ursache	Abhilfe
Es wird kein Funke erzeugt, wenn Sie versuchen, den Funkenerzeuger zu verweden.	Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spanningsversorgung angeschlossen.	Prüfen Sie, ob das Kochfeld ordnungsgemäß an die Spanningsversorgung angeschlossen ist.
	Die Sicherung ist durchgebrannt.	Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Brennt die Sicherung wiederholt durch, wenden Sie sich an eine zu-gelassene Elektrofachkraft.
	Brennerdeckel und Brenner-krone sitzen nicht richtig.	Bringen Sie die Brennerkro-ne und den Brennerdeckel in die richtige Position.
Die Flamme erlischt gleich nach der Zündung wieder.	Das Thermoelement ist nicht ausreichend erwärmt.	Halten Sie den Knopf nach dem Entzünden etwa 10 Sekunden lang gedrückt.
Der Flammenring ist un-gleichmäßig.	Die Brennerkrone ist mit Speiseresten stopft.	Sorgen Sie davon, dass die Düse nicht blockiert und die Brennerkrone sauber ist.

8.2 Wenn Sie das Problem nicht lösen können...

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder einen autorisierten Kundendienst. Geben Sie die Daten, die Sie auf dem Typenschild finden, an. Vergewissern Sie sich, dass Sie das Kochfeld korrekt bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für die Reparatur durch einen Techniker oder Händler eine Gebühr an. Die Informationen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

Reparatur durch einen Techniker oder Händler eine Gebühr an. Die Informationen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

Bringen Sie die Aufkleber, wie unter gezeigt, an:

A. Kleben Sie ihn auf die Garantiekarte und verschicken Sie diesen Teil (falls vorhanden). B. Kleben Sie ihn auf die Garantiekarte und behalten Sie diesen Teil (falls vorhanden).

A. Kleben Sie ihn auf die Garantiekarte und verschicken Sie diesen Teil (falls vorhanden). B. Kleben Sie ihn auf die Garantiekarte und behalten Sie diesen Teil (falls vorhanden).

9. TECHNISCHE DATEN

9.1 Abmessungen des Kochfelds

9.1 Abmessungen des Kochfelds

Breite	594 mm
Tiefe	510 mm

9.2 Bypassdurchmesser

BRENNER	Ø BYPASS 1/100 mm
Multikronen-Brenner	57
Normalbrenner	35
Hilfsbrenner	28

9.3 Sonstige technische Daten

GESAMTLEIS-TUNG:	Gas - Original:	G20 (2H) 20 mbar	8,7 kW
	Gas - Ersatz:	G30 (3+) 28-30 mbar	629 g/h
		G31 (3+) 37 mbar	618 g/h
Netzanschluss:	220 - 240 V ~ 50 - 60 Hz
Gerätekategorie:	II2H3+
Gasanschluss:	G 1/2"
Geräteklasse:	3

9.4 Gasbrenner für ERDGAS G20 20 mbar

BRENNER	NORMALLEIS-TUNG kW	MINDESTLEIS-TUNG kW	INJEKTORMARKE
Multikronen-Brenner	4,0	1,4	146
Normalbrenner	1,85	0,6	92
Hilfsbrenner	1,0	0,33	70

9.5 Gasbrenner für LPG G30/G31 28-30/37 mbar

BRENNER	NORMAL-LEISTUNG kW	MINDEST-LEISTUNG kW	INJEKTORMARKE	NENNGASDURCHFLUSS g/h
				G30 28-30 mbar	G31 37 mbar
Multikronen-Brenner	3,65	1,4	095	265	261
Normalbrenner	2,0	0,6	71	145	143
Hilfsbrenner	1,0	0,33	50	73	71

10. ENERGIEEFFIZIENZ

10.1 Produktinformationen gemäß EU 66/2014

Modellidentifikation

HGB64420SM

Kochfeldtyp		Einbau-Kochfeld
Anzahl der Gasbrenner		4
Energieeffizienz pro Gasbrenner (EE gas burner)	Hinten links - Normalbrenner	62.8%
	Hinten rechts - Normalbrenner	60.8%
	Vorne links - Multikronen-Bren-ner	55.3%
	Vorne rechts - Hilfsbrenner	nicht zutreffend
Energieeffizienz des Gaskochfelds (EE gas hob)		59.6%

EN 30-2-1: Haushalt-Kochgeräte für gasförmige Brennstoffe - Teil 2-1: Rationelle Energienutzung - Allgemeines

10.2 Energie sparen

• Achten Sie vor dem Gebrauch darauf, dass die Brenner und Topfträger richtig zusammengebaut sind.
• Verwenden Sie nur Kochgeschirr mit einem Durchmesser, der der größte der Brenner entspricht.
• Stellen Sie den Topf mittig auf den Brenner.
• Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.
• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
• Drehen Sie, sobald die Flüssigkeit zu kochen beginnt, die Flamme so weit zurück, dass die Flüssigkeit nur leicht köchelt.
• Verwenden Sie nach Möglichkeit einen Dampfkochtopf. Beachten Sie seine Bedienungsanleitung.

11. UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie

das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

Electrolux Appliances AB - Kontaktadresse: Al. Powstańców Śląskich 26, 30-570 Kraków, Polen
