MANUAL DE USUARIO MFO 78 C DX 701T - MFO 78 C DX 701T VALBERG
Este producto tiene una garantía por un período de 2 años a partir de la fecha de compra*, ante cualquier fallo resultante de un defecto de fabricación o de material. Esta garantía no cubre los defectos o los daños provocados por una mala instalación, un uso inadecuado o por un desgaste anormal del producto.
*mediante la presentación del comprobante de compra.
ELECTRO DEPOT
1 route de Vendeville
59155 FACHES-THUMESNIL
France
Four encastrable Inbouwoven Horno encastrado
963250
MFO 78 C DX 701T
GUIDE D'UTILISATION 02
HANDLEIDING 32
MANUAL DEL USUARIO 62
Muchas gracias por haber elegido nuestro producto VALBERG. Seleccionados, testados y recomendados por ELECTRO DEPOT, los productos de la marca VALBERG le garantizan una facilidad de uso, un rendimiento eficaz y una calidad impecable.
Con este dispositivo puede estar seguro de que siempre quedará satisfecho al utilizarlo.
Bienvenido a ELECTRO DEPOT.
Visite nuestra página web: www.electrodepot.es
ELECTRO DEPOT

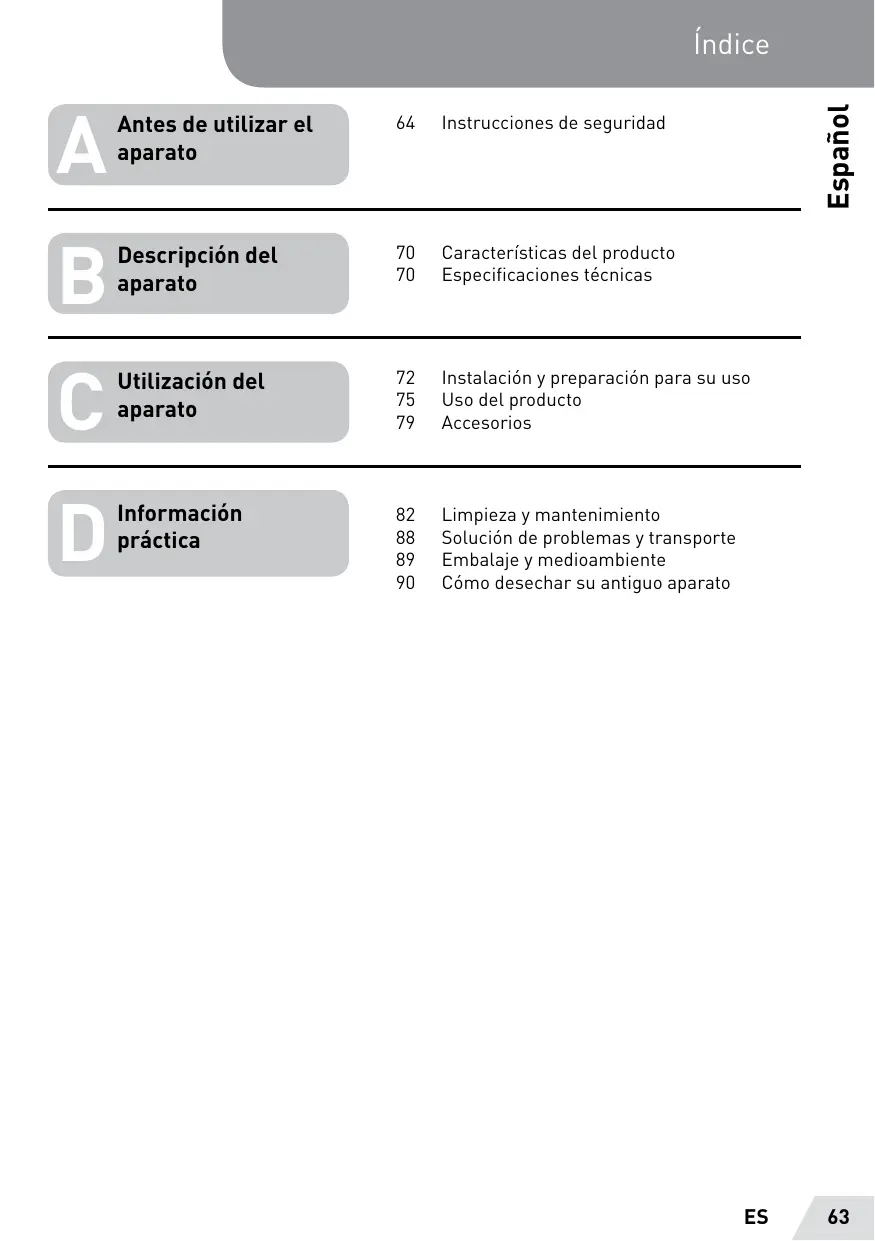

| A Antes de utilizar el aparato | 64 | Instrucciones de seguridad |
| B Descripción del aparato | 70 | Características del producto |
| 70 | Especificaciones técnicas |
| C Utilización del aparato | 72 | Instalación y preparación para su uso |
| 75 | Uso del producto |
| 79 | Accesorios |
| D Información práctica | 82 | Limpieza y mantenimiento |
| 88 | Solución de problemas y transporte |
| 89 | Embalaje y medioambiente |
| 90 | Cómo desechar su antiguo aparato |
Instrucciones de seguridad
- Lea detenidamente todas las instrucciones antes de usar el aparato y guarde este manual en un lugar de fácil acceso para poder consultarlo cuando sea necesario.
- Este manual ha sido redactado para más de un modelo. Por lo tanto, puede que su aparato no tenga algunas delascaracterísticas descritas en él. Por este motivo, es importante que preste especial atención a las figuras que se proporcionan en el manual.
Advertencias generales de seguridad
- Este aparato puede ser utilizado por niños mayores de 8 años, por personas con sus capacidades físicas, psíquicas, sensoriales o mentales reducidas o por quienes no tengan
los conocimientos y la experiencia necesarios, siempre y cuando sean supervisados e instruidos para el uso del aparato de forma segura y siempre que conozcan los riesgos que conlleva su uso. Los niños no deben jugar con el aparato. Ningún niño debe realizar la limpieza ni el mantenimiento de este aparato sin supervisión.
ATENCIÓN
El aparato y sus piezas accesibles se calientan durante su uso. Debe tener cuidado y no tocar los elementos calefactores. Mantenga a los niños menores de 8 años alejados del aparato salvo si están supervisados en todo momento.
ATENCIÓN
- Peligro de incendio: No coloque objetos sobre las superficies donde cocina.
-
Si la superficie está rajada, apague el aparato para evitar la posibilidad de que se produzca una descarga eléctrica.
-
No use el aparato con un temporizador externo o un sistema de control remoto aparte.
- Durante el uso, el aparato se calentará. Debe tener cuidado y no tocar los elementos calefactores que hay dentro del horno.
- Durante el uso, los tiradores se pueden calentar rápidamente.
- No use productos de limpieza abrasivos y agresivos ni estropajos
para limpiar el cristal de la puerta del horno ni el resto de superficies. Pueden rayar las superficies, romper el cristal de la puerta o dañar las superficies.
- No utilice productos de limpieza a vapor para limpiar el aparato.
ATENCIÓN
Para evitar la posibilidad de descargas eléctricas, asegúrese de que el aparato esté apagado antes de cambiar la bombilla.
ATENCIÓN
Las piezas accesibles podrían estar calientes al cocinar o asar. Mantenga a los niños alejados del aparato cuando lo esté usando.
- El aparato se ha fabricado de acuerdo con las normativas y estándares locales e internacionales pertinentes.
- Los trabajos de mantenimiento y reparación solo deben ser realizados por técnicos autorizados. Es peligroso que un técnico no autorizado lleve a cabo los trabajos de instalación y reparación del aparato. No altere ni modifique en modo alguno las especificaciones del aparato. El uso de protectores de encimera no adecuados puede dar lugar a accidentes.
- Antes de conectar el aparato, asegúrese de que las condiciones de la red local (naturaleza y presión del gas o frecuencia y voltaje de electricidad) y las especificaciones del aparato sean compatibles. Las especificaciones de este aparato se indican en la
etiqueta.
ATENCIÓN
Este aparato solo ha sido diseñado para cocinar alimentos en el interior de una vivienda. No se debe usar para ningún otro fin o aplicación, como para uso no doméstico, en un entorno comercial o para calentar una habitación.
- No utilice los tiradores de la puerta para levantar o mover el aparato.
- Se han tomado todas las medidas posibles con el fin de garantizar su seguridad. Como el cristal se puede romper, debe tener cuidado al limpiar el aparato para evitar que se raye. Evite golpear el cristal con accesorios.
- Asegúrese de no dañar ni dejar atrapado el cable de alimentación durante la
instalación.
Si el cable de alimentación está dañado, debe ser remplazado por el fabricante, su servicio posventa o una persona de cualificación similar para evitar cualquier peligro.
- No deje que los niños se cuelguen de la puerta del horno o se sienten en ella cuando esté abierta.
- Mantenga a los niños y animales alejados de este electrodoméstico.
Advertencias para la instalación
- No utilice el aparato antes de que se haya instalado por completo.
- El aparato debe instalarlo un técnico autorizado.
El fabricante no es responsable de ningún daño que pueda producirse por una colocación o instalación defectuosas realizadas por una persona no autorizada.
- Al desembalar el aparato,
asegúrese de que no haya resultado dañado durante el transporte. Si detecta algún tipo de defecto, no use el aparato y póngase en contacto inmediatamente con un agente de servicio cualificado. Los materiales empleados para el embalaje (nailon, grapas, espuma de estireno, etc.) pueden resultar dañinos para los niños y se deben recoger y retirar inmediatamente.
- Proteja el aparato de las intemperies. No lo exponga a los efectos del sol, la lluvia, la nieve, el polvo o la humedad excesiva.
- Los materiales que rodean el aparato (p ej., armarios) deben ser capaces de soportar al menos una temperatura de 100 °C.
- El aparato no debe instalarse detrás de una puerta decorativa para evitar el sobrecalentamiento.
Durante el uso
- Al usar el horno por primera vez, podría notar un ligero olor. Este olor es totalmente normal y se debe a los materiales aislante de los elementos calefactores. Le recomendamos que antes de usar el horno por primera vez, lo ponga en funcionamiento en vacío a la temperatura máxima durante 45 minutos. Asegúrese de que el entorno en el que se haya instalado el producto esté bien ventilado.
- Tenga cuidado al abrir la puerta del horno cuando esté cocinando o tras haber terminado de cocinar. El vapor caliente del horno puede producir quemaduras.
- No coloque materiales inflamables o combustibles dentro ni cerca del aparato cuando esté en funcionamiento.
- Use siempre guantes de horno para extraer la comida del horno y para volver a introducir alimentos en él.
ATENCIÓN
No deje desatendida la cocina al cocinar con aceites sólidos o líquidos. Pueden salir ardiendo debido a las condiciones extremas de calentamiento. Nunca vierta agua sobre llamas producidas por aceite. En su lugar, apague la cocina y cubra el recipiente con su tapa o una manta ignífuga.
- Si no se va a usar el producto durante un largo período de tiempo, apague el interruptor de mando principal.
- Asegúrese de que los mandos de control del aparato estén siempre en la posición “0” (parada) cuando no se esté utilizando.
- Al extraer las bandejas, estas pueden inclinarse. Tenga cuidado para que no se le derrame ni se le caiga la comida caliente al sacarla del horno.
- No coloque nada sobre la puerta del horno cuando esté abierta. Esto podría desequilibrar el horno o dañar la puerta.
- No cuelgue toallas, trapos ni ropa en el aparato ni en sus tiradores.
Durante la limpieza y el mantenimiento
- Asegúrese de que el aparato esté desconectado de la red eléctrica antes de realizar cualquier tarea de limpieza o mantenimiento.
- No extraiga los mandos de control para limpiar el panel de mando.
- Para preservar la eficacia y seguridad del aparato, le recomendamos que use siempre piezas de repuesto originales y que llame a un técnico autorizado cuando sea necesario.

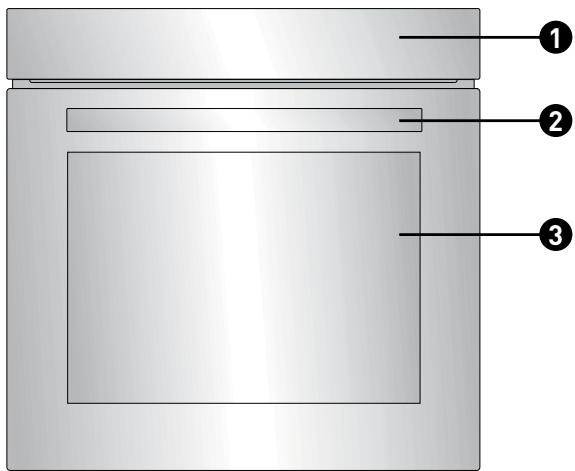

Características del producto
OBSERVACIONES
Las especificaciones del producto pueden variar según su modelo. El aspecto podría ser distinto al que se muestra a continuación.
1 Panel de mando
2 Tirador de puerta de horno
3 Puerta de horno
4 Temporizador
5 Mando de control de funciones del horno
6 Mando de termostato del horno
Especificaciones técnicas
Ficha del producto
Según el Reglamento UE 65/2014 y las normas armonizadas vigentes.
| Marca | Valberg |
| Código del producto | 963250 |
| Referencia del modelo | MFO 78 C DX 701 T |
| Índice de eficacia energética por cavidad en el modo convencional | 106 |
| Índice de eficacia energética por cavidad en el modo de calor por convección | 94,6 |
| Clase de eficiencia energética por cavidad | A |
| Consumo de energía en kWh por ciclo en el modo convencional por cavidad | 0,93 |
| Consumo de energía en kWh por ciclo en el modo de calor por convección por cavidad | 0,83 |
| Número de cavidades | 1 |
| Fuente de calor por cavidad | Electricidad |
| Volumen en litros | 78 |
Información adicional según el Reglamento UE 66/2014 y las normas armonizadas vigentes.
| Tipo de horno | Encastrable |
| Peso neto del aparato en Kg | 35 |
Especificaciones técnicas
| Corriente asignada (tensión en V, naturaleza de la corriente y frecuencia en Hz) | 230 ~ 50 |
| Clase de protección eléctrica | Clase I |
| Función de calefacción por cavidad | Calor por convección pulsado |
| Número y tipo de iluminación | 1 x E14 Incandescente |
| Potencia de la iluminación en W por luz / total | 25 |
| Iluminación sustituible por el usuario | Sí |
| Potencia total asignada en W | 3100 |
Trucos para ahorrar energía
Horno:
- A ser posible, cocine los alimentos juntos.
- Mantenga el tiempo de precalentamiento durante poco tiempo.
- No prolongue el tiempo de cocción.
- No olvide apagar el horno al final de la cocción.
- No abra la puerta del horno durante la cocción.
Instalación y preparación para su uso
ATENCIÓN
Este aparato debe instalarlo un profesional autorizado o un técnico cualificado siguiendo las instrucciones proporcionadas en esta guía y cumpliendo las normativas locales vigentes.
- Si la instalación se realiza de manera incorrecta, la garantía quedará anulada y podrían producirse daños físicos y materiales, de los que el fabricante no se hace responsable.
- Antes de instalar el aparato asegúrese de que las condiciones de la red local (voltaje de electricidad y frecuencia) y las características del aparato son compatibles. Las condiciones de ajuste de este aparato se indican en la etiqueta.
- Deben cumplirse las leyes, ordenanzas, directivas y estándares vigentes en el país en el que se vaya a usar el aparato (normativas de seguridad, reciclaje adecuado conforme a las normativas, etc.).
Instrucciones para el instalador
Instrucciones generales
- Tras quitar el material de embalaje del aparato y de sus accesorios, asegúrese de que el aparato no esté dañado.
Si sospecha que pueda haber cualquier tipo de daño en el aparato, no lo utilice.
Póngase en contacto inmediatamente con un profesional autorizado o un técnico cualificado.
- Asegúrese de que no haya materiales inflamables o combustibles cerca del aparato, como cortinas, aceite, trapos, etc., ya que podrían arder.
- La encimera y el mobiliario que rodee el aparato debe estar hecho de materiales resistentes a temperaturas superiores a los 100 °C.
- El aparato no se debe instalar directamente sobre un lavavajillas, frigorífico, congelador, lavadora o secadora.

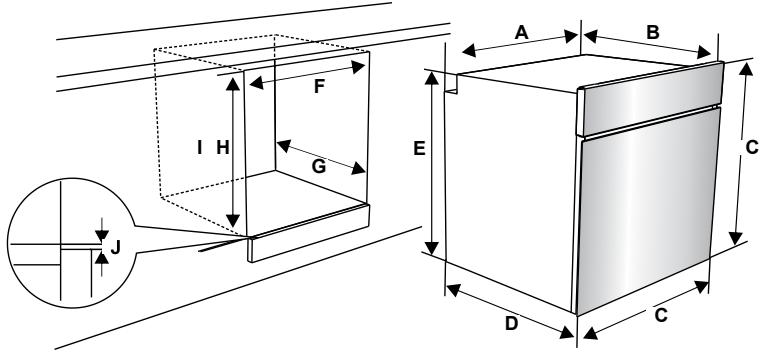

Instalación del horno

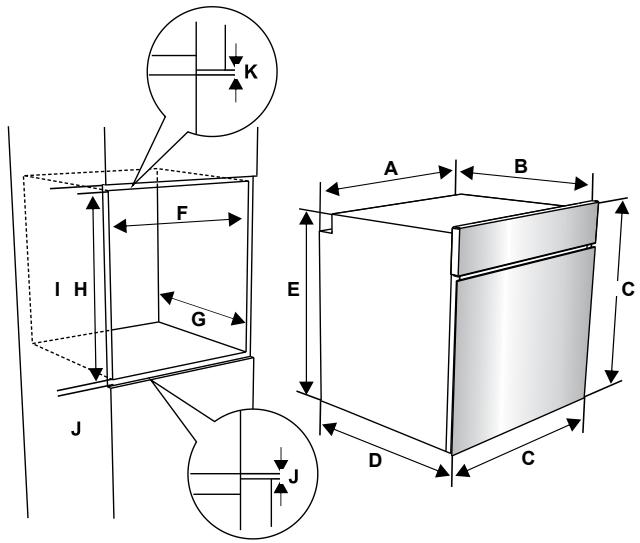

Los aparatos se suministran con kits de instalación y se pueden instalar en una encimera de dimensiones adecuadas. Las dimensiones para la encimera y el horno se proporcionan a continuación.
| A (mm) | 557 | mín./máx. F (mm) | 560/580 |
| B (mm) | 550 | mín. G (mm) | 555 |
| C (mm) | 595 | mín. H/I (mm) | 600/590 |
| D (mm) | 575 | mín. J/K (mm) | 5/10 |
| E (mm) | 574 | | |
Instalación bajo una encimera

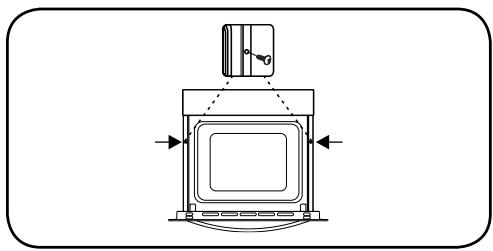

Instalación mural en un armario
Una vez que se hayan realizado las conexiones eléctricas, encastre el horno en el armario empujándolo hacia delante. Abra la puerta del horno e inserte 2 tornillos en los orificios que se encuentran en el bastidor del horno. Con el marco del producto tocando la superficie de madera del armario, apriete los tornillos.
Conexión eléctrica y seguridad
ATENCIÓN
La conexión eléctrica de este aparato debe realizarla un profesional autorizado o un electricista cualificado conforme a las instrucciones proporcionadas en esta guía y las normativas locales vigentes.
ESTE APARATO DEBE ESTAR CONECTADO A TIERRA.
- Antes de conectar el aparato a la red eléctrica, compruebe el voltaje nominal del aparato (indicado en la placa identificativa del aparato) para asegurarse de que se corresponde con el de la red eléctrica. Además, los cables eléctricos deben poder soportar la potencia nominal del aparato (que también se indica en la placa identificativa).
- Asegúrese de utilizar cables aislados durante la instalación. Una conexión incorrecta podría dañar el aparato. Si el cable de alimentación está dañado y debe cambiarse, dicha operación deberá realizarla un técnico cualificado.
- No utilice adaptadores, regletas ni alargadores.
- El cable de alimentación debe mantenerse alejado de las partes calientes del aparato y no debe doblarse ni comprimirse. De lo contrario, podría dañar el cable y provocar un cortocircuito.
-
Si el aparato no está conectado a la red mediante un enchufe, se debe usar un interruptor aislante multipolar (con una separación de contacto mínima de 3 mm) para cumplir las normativas de seguridad.
-
El aparato está diseñado para un suministro eléctrico de 220-240 V \~ 380-415 V 3 N\~. Si el suministro eléctrico de su vivienda es distinto, póngase en contacto con un técnico autorizado o un electricista cualificado.
- El cable de alimentación (H05VV-F) debe ser lo suficientemente largo como para conectarlo al aparato aunque este se encuentre en la parte delantera del armario.
- Asegúrese de que todas las conexiones estén apretadas debidamente.
- Fije el cable de alimentación al bloque de terminales y, a continuación, cierre la tapa.

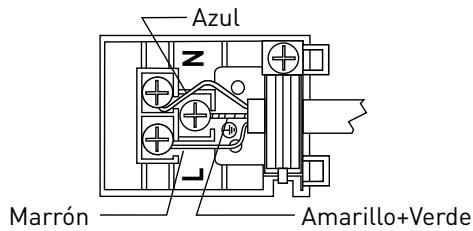

- La conexión de la caja de terminales se encuentra en la caja de terminales.
Marrón
Amarillo+Verde
Uso del producto
Controles del horno
Mando de control de funciones del horno
Gire el mando hasta el símbolo correspondiente de la función de cocción deseada. Para obtener detalles de las distintas funciones, consulte “Funciones del horno”.
Tras seleccionar una función de cocción, gire este mando para establecer la temperatura deseada. La luz del termostato del horno se iluminará cuando el termostato esté funcionando para calentar el horno o mantener la temperatura.
Funciones del horno
* Dependiendo del modelo de horno, las funciones podrían ser distintas.
Luz del horno
Solo se encenderá la luz del horno. Seguirá encendida mientras esté activada la función de cocción.
Función de descongelación
Las luces de advertencia del horno se encenderán y comenzará a funcionar el ventilador. Para usar la función de descongelación, coloque los alimentos congelados en el horno en un estante colocado en la tercera ranura comenzando desde la parte inferior. Se recomienda colocar una bandeja de horno bajo los alimentos que se vayan a descongelar para que caiga en ella el agua que se genera al descongelarlos. Esta función no cocinará ni cocerá la comida, solo ayudará a descongelarla.
Función Turbo
El indicador del termostato y las luces de advertencia del horno se encienden, la resistencia circular comienza a calentar y el ventilador comienza a funcionar. La función Turbo distribuye el calor de manera homogénea en el horno, garantizando que se cocinen por igual todos los alimentos de todos los estantes. Se recomienda precalentar el horno durante unos 10 minutos.
Función de convección natural
El indicador del termostato y las luces de advertencia del horno se encienden y las resistencias superior e inferior comienzan a calentar. La función de convección natural emite calor, garantizando una cocción homogénea de los alimentos. Esto es ideal para cocinar pastelitos, tartas, pasta al horno, lasañas y pizzas. Se recomienda precalentar el horno 10 minutos. Asimismo, se recomienda no usar más de un estante a la vez con esta función.
Función de ventilación
El indicador del termostato y las luces de advertencia del horno se encienden, las resistencias superior e inferior comienzan a calentar y el ventilador comienza a funcionar. Esta función es buena para hornear pastelitos. La cocción se lleva a cabo mediante los elementos calefactores inferior y superior que hay en el interior del horno y mediante el ventilador, que distribuye el aire, dando un ligero toque grill a la comida. Se recomienda precalentar el horno durante unos 10 minutos.
Función de pizza
El indicador del termostato y las luces de advertencia del horno se encienden, las resistencias circular e inferior comienzan a calentar y el ventilador comienza a funcionar. Esta función es ideal para hornear alimentos, como pizzas, de manera uniforme y en poco tiempo. El ventilador distribuye de forma homogénea el calor del horno, mientras que el elemento calefactor inferior se encarga de hornear los alimentos.
Función de grill y asado de pollo
El indicador del termostato y las luces de advertencia del horno se encienden,
la resistencia del grill comienza a calentar
y el espetón para asar comienza a funcionar. Esta función se usa para cocinar al grill y para tostar alimentos, así como para asar pollo en el espetón. Para cocinar al grill, use los estantes superiores del horno. Aplique un poco de aceite a la parrilla con una brocha para impedir que se peguen los alimentos. Coloque la comida en el centro de la parrilla. Debajo de la comida debe colocar siempre una bandeja que recoja las gotas de aceite o grasa. Si va a asar un pollo, consulte la sección sobre accesorios.
Recomendamos precalentar el horno durante unos 10 minutos al usar esta función.
ATENCIÓN
Al cocinar al grill, la puerta del horno debe estar cerrada y la temperatura del horno debe ajustarse a 190 °C.
Función de grill y asado de pollo rápido
El indicador del termostato y las luces de advertencia del horno se encienden, la resistencia del grill comienza a calentar y el espetón para asar comienza a funcionar. Esta función se usa para cocinar al grill rápidamente y para cocinar al grill alimentos que tengan una gran superficie, como, por ejemplo, carne. También sirve para para asar pollo con el espetón. Para cocinar al grill, use los estantes superiores del horno. Aplique un poco de aceite a la parrilla con una brocha para impedir que se peguen los alimentos y coloque la comida en el centro de la parrilla. Debajo de la comida debe colocar siempre una bandeja que recoja las gotas de aceite o grasa. Si va a asar un pollo, consulte la sección sobre accesorios.
Recomendamos precalentar el horno durante unos 10 minutos al usar esta función.
ATENCIÓN
Al cocinar al grill, la puerta del horno debe estar cerrada y la temperatura del horno debe ajustarse a 190 °C.
Doble grill: función de ventilador y asado de pollo
El indicador del termostato y las luces de advertencia del horno se encienden, el grill y las resistencias superiores comienzan a calentar y el ventilador y el espetón para asar comienzan a funcionar. Esta función se usa para cocinar alimentos gruesos al grill en poco tiempo, para cocinar alimentos con una gran superficie y para asar pollo con el espetón de asado. Las resistencias superiores del grill trabajarán junto con el ventilador para asegurarse de que los alimentos se cocinen de manera uniforme. Para cocinar al grill, use los estantes superiores del horno.
Aplique un poco de aceite a la parrilla con una brocha para impedir que se peguen los alimentos y coloque la comida en el centro de la parrilla. Debajo de la comida debe colocar siempre una bandeja que recoja las gotas de aceite o grasa. Si va a asar un pollo, consulte la sección sobre accesorios.
Recomendamos precalentar el horno durante unos 10 minutos.
ATENCIÓN
Al cocinar al grill, la puerta del horno debe estar cerrada y la temperatura del horno debe ajustarse a 190 °C.
Uso del temporizador digital para el final de la cocción
Ajuste del tiempo
- +
- Pulse a la vez los botones "+" y "-" . La pantalla comenzará a parpadear.
- +
- Ajuste la hora mientras esté parpadeando el punto con los botones “+” y “-”.
Ajuste del tiempo de señal sonora
- +
El tiempo de señal sonora se puede establecer en cualquier valor comprendido entre 0:00 y 23:59 horas. El tiempo de advertencia sonora solo sirve para recibir una advertencia. El horno no se activará con esta función.
- Pulse los botones "+" y "-" . Comenzará a parpadear el símbolo ♀ y se mostrará "000".
- +
- Seleccione el período de tiempo que desee con los botones “+” y “-” mientras esté parpadeando 🔒.
- +
- El símbolo ⚠ permanecerá encendido, se guardará la hora y se definirá la señal.
Cuando el temporizador llegue a cero, se emitirá una señal sonora y el símbolo △ parpadeará en el indicador. Pulse cualquier tecla para detener la señal sonora y desaparecerá el
símbolo A. El símbolo desaparecerá, pero el horno seguirá en marcha. Use el interruptor y los controles del horno para apagar el horno.
Ajuste de sonido
Para ajustar el volumen de la señal sonora mientras se muestra la hora actual, mantenga pulsado el botón “-” durante 1-2 segundos hasta que suene una señal sonora. Después de hacerlo, cada vez que se pulse el botón “-”, sonará una señal diferente. Hay tres tipos distintos de sonidos de señal. Seleccione el sonido que desee y no pulse ningún otro botón. Poco después se guardará el sonido seleccionado.
Accesorios
La bandeja profunda
La bandeja profunda es ideal para estofados. Coloque la bandeja en cualquiera de los estantes y empújela hasta el fondo para asegurarse de que quede bien colocada.
El espetón
b
b
e
- Afloje los tornillos de las horquillas (b) y retírelos de la varilla.
Atraviese el pollo con la varilla, vuelva a insertar las horquillas y colóquelas dentro del pollo. Apriete los tornillos.
- Coloque la rejilla del espetón (c) en el estante adecuado.
d
c
- Inserte la punta de la brocheta (a) dentro del orificio de inserción de la brocheta (d).
- Coloque el espetón en la rejilla, quite el mango y cierre la puerta del horno. El mango (e) solo debe colocarse para retirar el pollo una vez que esté asado.
OBSERVACIONES
Asegúrese de que el horno no esté en funcionamiento al realizar este procedimiento.
Coloque el deflector de calor del grill bajo el panel de mando si el horno no permite asar con la puerta cerrada.
Rejilla
Limpie bien los accesorios con agua caliente, detergente y un paño limpio suave cuando vaya a utilizarlos por primera vez.
6
4
3
2
1
5
T2
T1
****Los accesorios pueden variar en función del modelo adquirido.
La rejilla es ideal para asar o procesar alimentos en recipientes para hornos.
ATENCIÓN
Coloque la rejilla correctamente en la cavidad del horno y empújela hasta el final.
- Inserte el accesorio en la posición correcta dentro del horno.
- Deje al menos 1 cm de espacio entre la cubierta del ventilador y los accesorios.
- Tenga cuidado al sacar los utensilios de cocina o los accesorios del horno. Los alimentos calientes o accesorios pueden causar quemaduras.
- Los accesorios pueden deformarse con el calor. Tras enfriarse, recuperarán su apariencia y función originales.
- Las bandejas y las rejillas se pueden colocar en cualquier nivel del 1 al 7.
- Las guías telescópicas se pueden colocar en los niveles T1 y T2.
- Se recomienda utilizar el nivel 3 para preparar alimentos en un nivel.
- Se recomienda utilizar el nivel T2 para preparar alimentos en un nivel con guías telescópicas.
- Se recomienda utilizar los niveles 2 y 4 para preparar alimentos en dos niveles.
- La rejilla de parrilla giratoria debe colocarse en el nivel 3.
- El nivel T2 se utiliza para colocar la rejilla de parrilla giratoria con guías telescópicas.
Colector de agua
A veces, cuando cocina se genera condensación en el cristal interior de la puerta del horno.
Esto no significa que el producto esté averiado.
Abra la puerta del horno en la posición de grill y déjela en esta posición 20 segundos.
El agua caerá en el colector.
Deje que se enfríe el horno y limpie el interior de la puerta con un trapo seco.
Este procedimiento debe realizarse con regularidad.

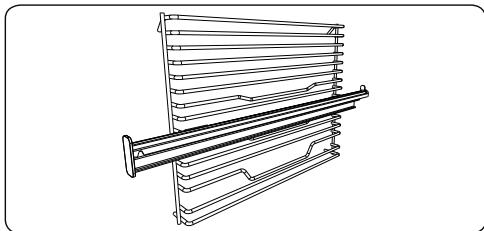

La guía telescópica se extiende hasta la mitad para permitir un acceso sencillo a los alimentos.
Limpie bien los accesorios con agua caliente, detergente y un paño limpio suave cuando vaya a utilizarlos por primera vez.


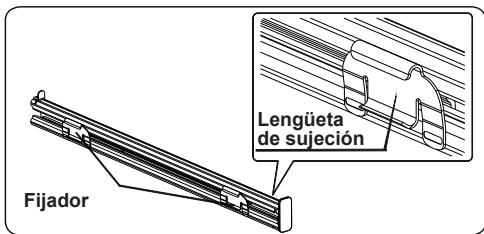

Lengüeta
de sujeción
Fijador
- A cada lado de la guía telescópica hay sujetadores que permiten retirarlos para tareas de limpieza y reubicación.
- Retire el carril lateral. Consulte la sección «Retirar la bandeja de rejilla».

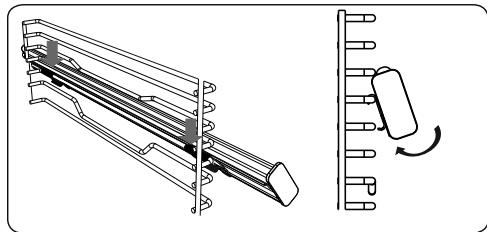

- Cuelgue los fijadores superiores de las guías telescópicas en la rejilla de referencia del nivel de la parrilla lateral y presione simultáneamente los fijadores inferiores hasta que oiga claramente cómo encajan en la rejilla de fijación del nivel de parrilla lateral.
- Para retirarlos, sujete la superficie frontal de la guía y repita las instrucciones anteriores en orden inverso.
Limpieza y mantenimiento
Limpieza
ATENCIÓN
Apague el aparato y deje que se enfríe antes de limpiarlo.
Instrucciones generales
- Compruebe si los productos de limpieza están adaptados y si el fabricante los ha recomendado.
- Utilice productos de limpieza líquidos o cremosos que no contengan partículas. No utilice cremas cáusticas (corrosivas), polvos de limpieza abrasivos, estropajos de aluminio ásperos ni herramientas duras, ya que podrían dañar las superficies de la cocina.
OBSERVACIONES
No utilice productos de limpieza que contengan partículas, ya que podrían arañar las partes pintadas, esmaltadas o de cristal del aparato.
- Sisederrama algún líquido, límpielo inmediatamente para impedir que se dañe alguna de las partes.
OBSERVACIONES
No utilice productos para limpiar a vapor en ninguna parte del aparato.
Limpieza del interior del horno
- El interior de los hornos esmaltados se limpia mejor con el horno caliente.
- Después de usar el horno, siempre debe limpiarse con un paño suave empapado en agua con jabón. A continuación, vuelva a limpiar el horno con un paño húmedo y séquelo.
- En ocasiones, puede que tenga que usar un producto de limpieza líquido para limpiar el horno por completo.
El interior del horno dispone de revestimientos catalíticos. Se trata de unos paneles de colores claros con acabado mate a los lados y/o el panel con acabado mate en la parte trasera del horno. Estos paneles se encargan de recoger los restos de grasa y aceite que se generan al cocinar. Los revestimientos catalíticos están diseñados para tener una vida útil de unas 300 horas.
El revestimiento se limpia automáticamente absorbiendo las grasas y los aceites y quemándolos hasta convertirlos en cenizas que se pueden retirar de la parte inferior del horno con un paño húmedo. Para que el revestimiento sea efectivo, debe ser poroso. El revestimiento se puede decolorar con el paso del tiempo.
Si se derrama una cantidad
grande de grasa sobre el revestimiento, podría reducir su eficacia. Para solucionar este problema, deje trabajar al horno a la máxima temperatura entre 10 y 20 minutos. Una vez que se haya enfriado el horno, limpie la parte inferior de este.
No se recomienda limpiar a mano los revestimientos catalíticos. Si se usan estropajos de aluminio impregnados de jabón o cualquier otro producto abrasivo, se producirán daños. Tampoco recomendamos usar aerosoles de limpieza en los revestimientos. El exceso de grasa podría impedir que los revestimientos catalíticos hagan su trabajo de manera eficaz. El exceso de grasa se puede quitar con un paño suave o una esponja empapada en agua caliente y el ciclo de limpieza se puede llevar a cabo tal como se describió anteriormente.

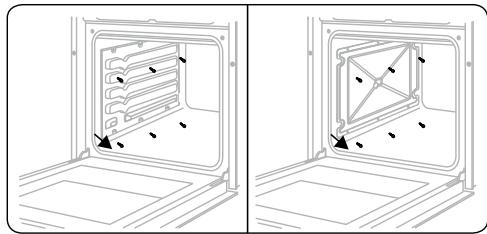

Para extraer el revestimiento catalítico, quite los tornillos que fijan al horno cada uno de los paneles catalíticos.
Limpieza de las partes de cristal
- Limpie las partes de cristal del aparato de manera periódica.
- Utilice limpiacristales para limpiar el interior y el exterior de las partes de cristal. A continuación enjuáguelas y séquelas bien con un paño seco.
Limpieza de las partes de acero inoxidable (si las hubiese)
- Limpie periódicamente las partes de acero inoxidable del aparato.
- Limpie las partes de acero inoxidable con un paño suave empapado únicamente en agua. A continuación, séquelas bien con un paño seco.
OBSERVACIONES
No limpie las partes de acero inoxidable si están aún calientes tras haber cocinado.
No deje mucho tiempo sobre el acero inoxidable restos de vinagre, café, leche, sal, agua, zumo de tomate o limón.
Debe retirar el cristal de la puerta del horno antes de limpiarlo, tal como se muestra a continuación.
- Empuje el cristal en la dirección de la flecha B y retírelo del soporte de colocación (x). Extraiga el cristal en la dirección de la flecha A.
Para cambiar el cristal interior:
- Empuje el cristal hacia el soporte de colocación y bajo él (y), en la dirección de la flecha B.
- Coloque el cristal bajo el soporte de colocación (x), en la dirección de la flecha C.
Si la puerta de cristal tiene un cristal triple, el tercer cristal se puede retirar de la misma manera que el segundo.
Antes de limpiar el cristal de la puerta del horno,
debe quitar la puerta del
horno, tal como se muestra
a continuación.
- Abra la puerta del horno.
- Abra la abrazadera de montaje (a) (con la ayuda de un destornillador) hasta la posición final.
- Cierre la puerta hasta que esté prácticamente en la posición de cierre total y quite la puerta tirando de ella hacia usted.
Para quitar la parrilla, tire de ella tal como se indica en la figura. Una vez que la haya liberado de los enganches (a), levántela.
El mantenimiento de este aparato solo debe llevarlo a cabo un profesional autorizada o un técnico cualificado.
Cambio de la bombilla del horno
ATENCIÓN
Apague el aparato y deje que se enfríe antes de limpiarlo.
- Quite primero la lente del cristal y a continuación quite la bombilla.
- Sustituya la bombilla retirada por una nueva (capaz de soportar 300 °C) (230 V, 15-25 W, tipo E14).
- Vuelva a colocar la lente del cristal. Ya puede utilizar su horno.
ATENCIÓN
La bombilla está diseñada específicamente para ser utilizada en electrodomésticos de cocina. No está diseñada para iluminar un hogar.
Solución de problemas y transporte
Solución de problemas
OBSERVACIONES
Si sigue teniendo algún problema con su aparato tras comprobar estos pasos básicos de resolución de problemas, póngase en contacto con un profesional autorizado o con un técnico cualificado.
| Problema | Posible causa | Solución |
| El horno no se enciende. | No hay corriente. | Compruebe si el aparato recibe corriente.Compruebe también que estén funcionando el resto de electrodomésticos de la cocina. |
| No se genera calor o el horno no calienta. | El ajuste de la temperatura del horno es incorrecto.Se ha dejado abierta la puerta del horno. | Compruebe que se ha colocado bien el mando de control de temperatura del horno. |
| La luz del horno (si la hubiese) no funciona. | La bombilla se ha estropeado.El suministro eléctrico se ha interrumpido o está desconectado. | Cambie la bombilla siguiendo las instrucciones.Asegúrese de que el enchufe de la pared tenga corriente. |
| Los alimentos no se cocinan d e forma homogénea en el horno. | Los estantes del horno se han colocado mal. | Compruebe que se respetan las temperaturas y las posiciones de los estantes recomendadas.No abra la puerta a menudo salvo que necesite darle la vuelta a los alimentos que esté cocinando. Si abre la puerta frecuentemente, la temperatura interior podrá disminuir, lo afectando al resultado final de la comida. |
| Los botones del temporizador no se pueden pulsar correctamente. | Hay materias extrañas entre los botones del temporizador.Modelo táctil: hay humedad en el panel de mando.La función de bloqueo de teclado está activada. | Quite las materias extrañas y vuelva a intentarlo.Limpie la humedad y vuelva a intentarlo.Compruebe si está activada la función de bloqueo de teclado. |
El ventilador Los estantes del horno del horno (si lo vibran.
hubiese) hace ruido.
Compruebe que el horno esté nivelado. Compruebe que los estantes o los utensilios para el horno no estén vibrando o en contacto con el panel trasero del horno.
Transporte
Si debe transportar el producto, use el embalaje original del producto y transpórtelo en su caja original. Siga las instrucciones de transporte que se muestran en el embalaje. Pegue con cinta todas las piezas extraíbles del producto para evitar que se dañe el producto durante el transporte.
Si no dispone del embalaje original, prepare una caja de cartón para proteger el aparato, especialmente las superficies externas del producto.
Embalaje y medioambiente
CÓMO DESECHAR LOS MATERIALES DEL EMBALAJE
Los materiales del embalaje protegen su aparato contra los posibles daños que se puedan originar en el transporte.
Estos materiales son respetuosos con el medioambiente ya que son reciclables. El reciclado de los materiales permite, al mismo tiempo, economizar las materias primas y reducir la producción de residuos.
Cómo desechar su antiguo aparato
RECOGIDA SELECTIVA DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS
Este aparato lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) que significa que al final de su vida útil, no debe tirarse a la basura, sino que debe depositarse en la unidad de clasificación de residuos de su localidad. La valorización de los residuos permite
contribuir a conservar nuestro medio ambiente.
PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/EU
Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la implicación de todos, tanto del proveedor como del usuario.
Es por ello que su aparato, tal y como señala el símbolo — que se encuentra en su placa de características o en su embalaje, no debe, bajo ningún concepto, tirarse a un contenedor público o privado de residuos domésticos. El usuario tiene derecho a depositar el aparato en un lugar público de recogida selectiva de residuos para que sea reciclado o reutilizado para otras aplicaciones de conformidad con la directiva.
Para garantizar la seguridad de los niños, guarde sus aparatos en un lugar seguro hasta que pueda eliminarlos, preferentemente fuera de su domicilio.
FR CONDITION DE GARANTIE
Este producto tiene una garantía por un período de 2 años a partir de la fecha de compra*, ante cualquier fallo resultante de un defecto de fabricación o de material. Esta garantía no cubre los defectos o los daños provocados por una mala instalación, un uso inadecuado o por un desgaste anormal del producto.
*mediante la presentación del comprobante de compra.
ELECTRO DEPOT
1 route de Vendeville
59155 FACHES-THUMESNIL
France
