MANUAL DE USUARIO QUASARV1410 FALMEC

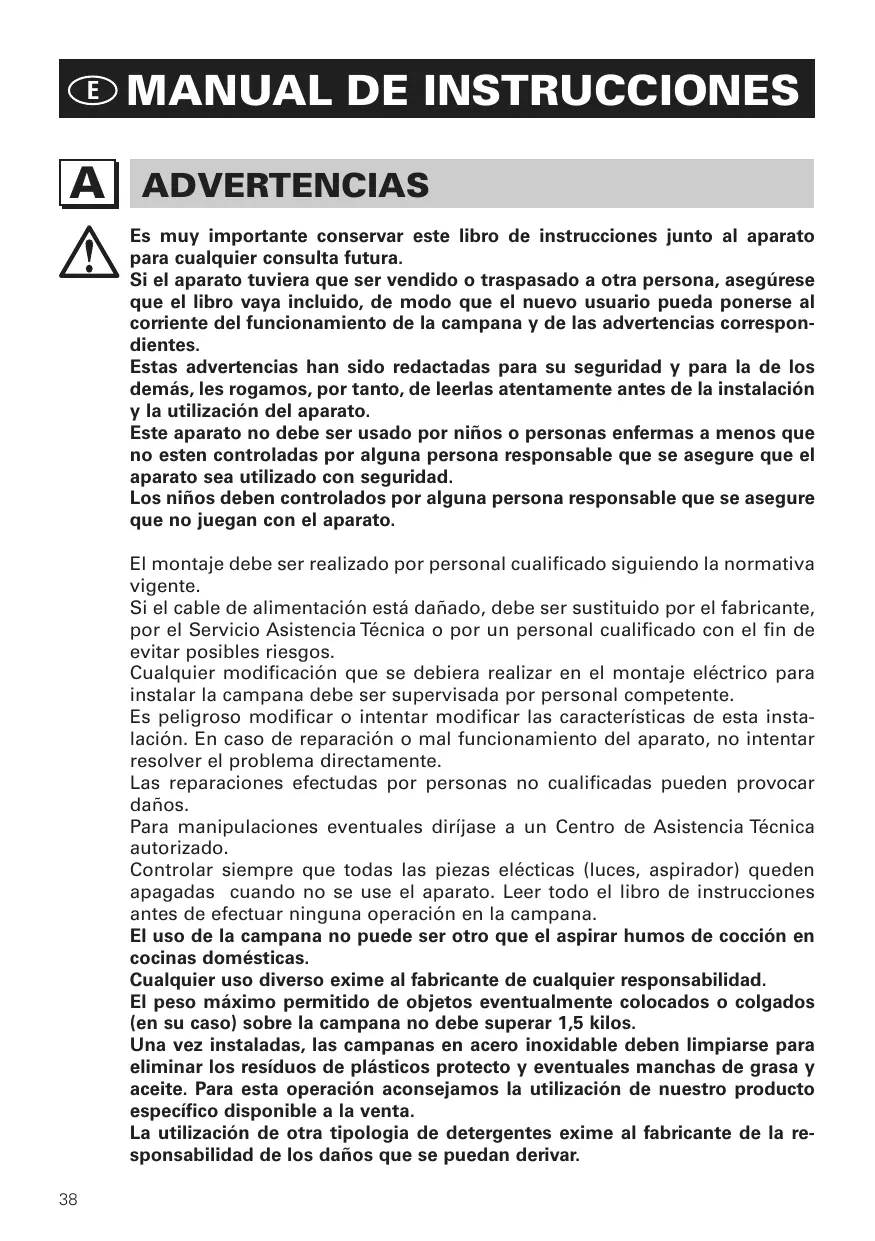

MANUAL DE INSTRUCCIONES

ADVERTENCIAS Es muy importante conservar este libro de instrucciones junto al aparato para cualquier consulta futura. Si el aparato tuviera que ser vendido o traspasado a otra persona, asegúrese que el libro vaya incluido, de modo que el nuevo usuario pueda ponerse al corriente del funcionamiento de la campana y de las advertencias correspondientes. Estas advertencias han sido redactadas para su seguridad y para la de los demás, les rogamos, por tanto, de leerlas atentamente antes de la instalación y la utilización del aparato. Este aparato no debe ser usado por niños o personas enfermas a menos que no esten controladas por alguna persona responsable que se asegure que el aparato sea utilizado con seguridad. Los niños deben controlados por alguna persona responsable que se asegure que no juegan con el aparato. El montaje debe ser realizado por personal cualificado siguiendo la normativa vigente. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por el Servicio Asistencia Técnica o por un personal cualificado con el fin de evitar posibles riesgos. Cualquier modificación que se debiera realizar en el montaje eléctrico para instalar la campana debe ser supervisada por personal competente. Es peligroso modificar o intentar modificar las características de esta instalación. En caso de reparación o mal funcionamiento del aparato, no intentar resolver el problema directamente. Las reparaciones efectudas por personas no cualificadas pueden provocar daños. Para manipulaciones eventuales diríjase a un Centro de Asistencia Técnica autorizado. Controlar siempre que todas las piezas elécticas (luces, aspirador) queden apagadas cuando no se use el aparato. Leer todo el libro de instrucciones antes de efectuar ninguna operación en la campana. El uso de la campana no puede ser otro que el aspirar humos de cocción en cocinas domésticas. Cualquier uso diverso exime al fabricante de cualquier responsabilidad. El peso máximo permitido de objetos eventualmente colocados o colgados (en su caso) sobre la campana no debe superar 1,5 kilos. Una vez instaladas, las campanas en acero inoxidable deben limpiarse para eliminar los resíduos de plásticos protecto y eventuales manchas de grasa y aceite. Para esta operación aconsejamos la utilización de nuestro producto específico disponible a la venta. La utilización de otra tipologia de detergentes exime al fabricante de la responsabilidad de los daños que se puedan derivar.

CARACTERÍSTICAS TÉCNICAS

Los datos técnicos del electrodoméstico están contenidos en las placas, situadas en la parte interior de la campana extractora.

INSTALACIÓN (Parte reservada exclusivamente a personas cualificadas). Distancia mínima: distancia entre la superficie del soporte de los recipientes de cocción y la parte más inferior de la campana. Si la campana se coloca encima de una aparato de gas, esta distancia debe ser como mínimo 65 cm (ver fig. C1). Si las instrucciones de la placa de cocción a gas especifica una distancia mayor, necesita tenerlo en cuenta. En la versión aspirante, el tubo de salida de los humos debe tener un diámetro no inferior al del empalme de la campana extractora (ver fig.). En los tramos horizontales, el tubo debe presentar una leve inclinacion (del 10% aproximadamente) hacia arriba para transportar fácilmente el aire hacia el exterior del ambiente. Reducir las curvas al mínimo, verificar que los tubos tengan una longitud mínima indispensable. Respetar la normativa vigente sobre salida de humos al exterior. En caso de usar a la vez otros utensilios (calefacción, estufas, chimeneas, etc) alimentadas a gas o con otros combustibles, proveer al local de una ventilación adecuada de aspiración de humos, según la normativa vigente. Instrucciones de montaje de la campanas: punto “O”.

CONEXIÓN ELÉCTRICA

(Parte reservada exclusivamente a personas cualificadas). ATENCIÓN! Antes de efectuar cualquier operación en el interior de la campana extractora, desenchufe el aparato de la red eléctrica. Asegúrese de no desconectar o cortar los hilos eléctricos en el interior de la campana extractora; si se producen estas circunstancias pongáse en contacto con el centro de asistencia más cercano. Para la conexión eléctrica solicite la intervención de personal cualificado. Debe efectuar la conexión en conformidad con las disposiciones de ley en vigor. Controle que la válvula de sobrepresión y la instalación eléctrica puedan soportar la carga del aparato (véase la placa de las características técnicas en el punto B). Algunos tipos de aparatos pueden equiparse con un cable sin clavija, en este caso, use un tipo de clavija «normalizado» teniendo en consideracion que: - debe utilizar el hilo amarillo – verde para la puesta a tierra. - debe utilizar el hilo azul/blanco para el neutro. - debe utilizar el hilo marrón/negro para la fase, el cable no debe entrar en contacto con partes calientes con temperaturas superiores a los 75 °C.

- monte en el cable de alimentación un enchufe apto para la carga que debe conectar a una clavija de seguridad adecuada. El cable de tierra amarillo / verde no debe ser interrumpido por el interruptor. Antes de proceder a la conexión, controle que: - la tensión de alimentación corresponda a la indicada en la placa de las características técnicas. - la toma de tierra sea correcta y funcione. - el equipo de suministro esté equipado con una conexión de tierra eficaz según las normas en vigor. - la toma o el interruptor omnipolar usados sean fácilmente accesibles con la instrumentación instalada. El fabricante declina cualquier responsabilidad en caso de no respetar las normas para la prevención de accidentes.

CAMPANA EXTRACTORA EN LA VERSIÓN

CON EVACUACIÓN EXTERIOR (aspirante) En esta versión los humos y los vapores de la cocina son transportados hacia el exterior mediante un tubo de salida. El tubo de salida que sobresale por la parte superior de la campana extractora debe estar acoplado a un tubo que conduce los humos y los vapores hacia una salida exterior. En esta versión, quite los filtros de carbón activo ,si presentes, para la extracción consulte las instrucciones facilitadas en el punto F. Cuando la campana extractora de cocina se utiliza contemporáneamente con otros aparatos que emplean gas u otros combustibles, el local debe disponer de una ventilación suficiente. Indicación para Alemania: Si la campana y los aparatos alimentarios con energía diferente a la eléctrica están en funcionamiento simultaneo, la presión negativa del local no debe superar los 4 Pa (4x10-5 bar).

CAMPANA EXTRACTORA EN LA VERSIÓN

CON RECICLADO INTERIOR (filtrante) En esta versión el aire pasa a través de los filtros de carbón activo para ser purificado y ser reciclado en el ambiente de la cocina. Controle que los filtros de carbón activo estén montados en el motor, en caso contrario debe montarlos siguiendo las instrucciones del punto H. Si la capa está preparada para versión filtrante quitar la válvula antiretorno montada en la salida del motor. Para obtener el mejor rendimiento le aconsejamos utilizar la tercera velocidad en presencia de fuertes olores y vapores, la segunda velocidad para condiciones normales y la primera velocidad para mantener el aire limpio con bajos consumos de energía eléctrica. Le aconsejamos encender la campana extractora cuando empiece a cocer y no apagarla hasta la desaparición de los olores.

1. BOTONERA ELECTRÓNICA (Quasar Top)

• ON: luz encendida (pulsador iluminado);
• OFF: luz apagada; Pulsador Pulsando la tecla se reduce la velocidad del motor La velocidad 1, 2 y 3 se visualiza en el nº de led encendido, excluyendo el led de la luz y del timer. Pulsador + Pulsando la tecla se aumenta la velocidad del motor La velocidad 1, 2 y 3 se visualiza en el nº de led encendido, excluyendo el led de la luz y del timer (en la versión a 4ª velocidad, el pulsador + presenta una luz intermitente. La 4ª velocidad o intensiva se temporiza y después de 15 minutos aproximadamente, el motor pasa automáticamente a 3ª velocidad. Pulsador de modalidad Función: encendido y apagamiento del motor de la campana. La función velocidad deseada permite arrancar el motor con la última velo.cidad seleccionada antes del apagamiento anterior. Opcional: versión con telemando (sólo disponible en algunas versiones). ADVERTENCIAS: Posicionar el aparato lejos de fuentes electromagnéticas que podrían interferir con la electrónica de la campana. Distancia máxima de funcionamiento de 5 metros. Esta distancia puede variar en defecto en función de las interferencias electromagnéticas de otros aparatos. Luz pulsador del temando: ON/OFF Pulsador – y + disminución/incremento velocidad (para arrancar el motor pulsar indiferentemente pulsador + ó – Pulsador timer: ver instrucciones a continuación Instrucción de cambio de código (sólo en caso de mal funcionamiento debido a interferencias): Desenchufar el aparato de la red eléctrica Abrir la cubierta del telemando, modificar el código accionando sobre la leva. Enchufar el aparato a la red eléctrica y verificar que luces y motor estén apagados. Pulsar la tecla timer durante 2 segundos y cuando se ilumine el led rojo de la botonera apretar una tecla cualquiera de la botonera. Pulsador del temporizador y de saturación de los filtros
• Esta función permite el apagamiento automático de la campana después de 15 minutos de funcionamiento a la velocidad planteada anteriormente (pulsador con luz parpadeante).
• Después de 30 horas de funcionamiento aproximadamente el pulsador propone el lavado de los filtros metálicos (pulsador iluminado de rojo). Para desactivar la alarma pulsar el pulsador por algunos segundos hasta que la luz roja se apaga. A continuación pare la campana y vuelva a ponerla en

marcha para comrpobar que la alarma ha quedado anulada.

1. BOTONERA ELECTRÓNICA (Quasar Glass)

Modalidad Pulsador Función: encendido y apagado motor campana La función velocidad deseada permite poner en marcha el motor con la última velocidad seleccionada antes de realizar su desconexión. Pulsador – Apretando el botón se reduce la velocidad Display Indicador velocidad seleccionada Pulsador + Apretando el botón se aumenta la velocidad Timer Esta función permite la desconexión automático de la campana después de 15 minutos de funcionamiento a la velocidad precedentemente seleccionada (display con luz intermitente) Pulsante Luz

• OFF: luz apagada Nota: Para un correcto funcionamiento se recomienda limpiar periódicamente la parte frontal del cristal. Se recomienda utilizar un paño suave. No se debe utilizar productos con contenidos en sustancias abrasivas.

FILTROS INSTRUCCIONES PARA LA EXTRACCIÓN Y LA SUSTITUCIÓN

1. FILTROS METÁLICOS

Abrir el panel (ver. Fig. H3). Para sustituir el filtro metálico antigrasa apretar en la manilla A

2. FILTROS DE CARBÓN ACTIVO

Para sustituir el filtro de carbono proceder de la forma siguiente: saque el filtro metálico como se indica arriba. De este modo se accede fácilmente

a los 2 filtros que están sujetos a los lados, derecho e izquierdo del motor. Para el montaje ver figúra. Para pedir los nuevos filtros, use el cupón adjunto al libreto o diríjase al distribuidor.

3. PANEL DESPRENDIBLE

Para quitar el panel seguir las instrucciones fig. H3.

MONTAJE Y SUSTITUCIÓN

FARO Para sustituir la lámpara halógena cuadrada: a) Asegurarse que el aparato está desconectado de la red eléctrica b) Abrir completamente la ventanilla hasta un ángulo de 90º (ver figura) apretando en PUSH c) Sustituir la lámpara por una similar (dicroica max 20 W, 12 Volt conexión G4) d) Cerrar la ventanilla. Si la ventanilla no se cierra correctamente repetir la operación del punto B)

MANTENIMIENTO Y LIMPIEZA

Un mantenimiento constante garantiza un buen funcionamiento y un buen rendimiento a lo largo del tiempo. Preste una atención especial a los filtros metálicos antigrasa y a los filtros de carbón activo, en efecto la limpieza frecuente de los filtros y de sus soportes garantiza que no se acumulen grasas, que son peligrosas por la facilidad de incendio, en la campana extractora.

1. FILTROS ANTIGRASA METÁLICOS

Su función es retener las partículas grasas en suspensión, por lo tanto le aconsejamos lavarlos mensualmente en agua caliente y detergente sin plegarlos. Espere hasta que estén perfectamente secos para remontarlos. Para las operaciones de desmontaje - montaje le rogamos consultar las

instrucciones facilitadas en el punto H1. Le recomendamos efectuar esta operación con una frecuencia constante.

2. FILTROS DE CARBÓN ACTIVO

Su función es retener los olores presentes en el flujo del aire que pasa por ellos. El aire depurado, mediante sucesivos pasajes a través de los filtros, retorna al ambiente cocina. Los filtros de carbón activo no pueden lavarse y deben sustituirse en media cada 3 – 4 meses (depende también del uso). Para la sustitución de los filtros de carbón activo, siga las instrucciones facilitadas en el punto F.

3. LIMPIEZA EXTERIOR

La limpieza de la campana debe hacerse con un paño húmedo con jabón líquido neutro o con alcohol desnaturalizado. En el caso de material con tratamiento antihuellas (FASTEEL) la limpieza se debe efectuar sólo con agua y jabón neutro utilizando un paño suave, siendo importantísimo enjuagar y secar bien. No se deben utilizar productos que contengan substancias abrasivas, paños con superficies ásperas o paños que se adquieren en el comercio para la limpieza del acero. La utilización de substancias abrasivas o paños ásperos dañarán irreparablemente el tratamiento superficial del acero. La consecuencia directa de no respetar estas indicaciones será el deterioro irreversible de la superficie del acero. Estas indicaciones deben conservarse junto al libro de instrucciones de la campana. El fabricante declina cualquier responsabilidad en el caso de no respetarse estas instrucciones.

4. LIMPIEZA INTERIOR

Se prohíbe limpiar las partes eléctricas o las partes relativas al motor del interior de la campana extractora, con líquidos o solventes. No use productos que contengan substancias abrasivas. Realice todas estas operaciones desenchufando previamente el aparato de la red eléctrica.

SEGURIDAD ADVERTENCIAS La instalación eléctrica está equipada de toma de tierra de acuerdo a las normas internacionales de seguridad y conforme a la normativa Europea de compatibilidades electromagnéticas. No conectar el aparato a conductos de salida de humos derivados de combustión (calefacción, chimeneas, etc). Verificar que la tensión de la red eléctrica corresponde a la que indica la etiqueta localizada en el interior de la campana. La distancia mínima de seguridad desde la encimera a la campana debe ser de al menos 65 cm. No cocinar a fuego “abierto” bajo la campana. Controlar las freidoras durante su uso, el aceite recalentado puede incendiarse. Asegurarse que haya una ventilación adecuada en la estancia si la campana se utiliza junto con otros aparatos que usan combustión a gas u otros. No encender fuego abierto bajo la campana No conectar el aparato a conductos de salida de humos derivados de la combustión (calefacciones, chimeneas, etc) Asegúrese que se cumple la normativa vigente sobre salida de humos al exterior del local antes del uso de la campana.

Antes de proceder a cualquier operación de limpieza o manutención, apagar el aparato desenchufándolo o accionando el interruptor general. El fabricante declina cualquier responsabilidad por eventuales daños que pudieran, directa o indirectamente, ser causados a personas, cosas o animales domésticos derivados de la omisión de las prescripciones indicadas en el libro de instrucciones adjunto y concernientes especialmente, a las indicaciones en tema de instalación, uso y mantenimiento del aparato.

GARANTÍA La nueva instrumentación está cubierta por una garantía. Recurrir al distribuitor. El fabricante no responde por las posibles inexactitudes, imputables a errores de imprenta o de trascripción, contenidas en este manual. Se reserva el derecho de poder aportar a los propios productos aquellas modificaciones que considere necesarias o útiles, sin perjudicar las características esenciales de funcionalidad y de seguridad.

INSTRUCCIONES DE MONTAJE DE

LA CAMPANAS CON BOX

Fase 1 - Apoye la barra de apoyo (A - Fig. O1) en las paredes a una altura de la encimera obtenida por la suma de las cotas X+517,8 mm. - Controle con un nivel de burbuja la alineación horizontal y marque los 2 pun-tos a taladrar en las extremidades de la barra. - Taladre, coloque los 2 tacos de expansión ø 8mm y fije la barra con los tornillos relativos. Fase 2 - Enganche la campana extractora en la barra de apoyo (Fig. O2). - Regule la alineación de la campana extractora mediante los torni-llos con placa (Fig. O2). El tornillo superior (B) regula la distancia hasta la pared y el inferior (C) el deslizamiento vertical. Fase 3 - Para que la campana extractora no se pueda deseganchar por una presión inferior, deberá fijarla a la pared con un taco de expansión y el tornillo relativo introduciéndolos por el agujero específico (Fig. O3) en la camera motor o a l’interior de la campana. - Inserte el tubo (E) en el empalme tubo (D). Fase 4 (optional) - Acerque el elemento (G) a la chimenea hasta colocarlo completamente. - Introduzca en el elemento (G) la sección final (H) deslizándola hasta lle-gar a la altura deseada. - Una vez hallada la posición óptima, apoye el estribo (L) en la pared, con-trole con un nivel de burbuja la alineación horizontal y marque los 2 puntos para los agujeros en las extremidades. - Taladre, introduzca los 2 tacos de expansión ø 4 mm y fije el estribo (L) con los tornillos relativos. - Atornille con los tornillos (M) la sección final (H) en el estribo (L).
