EMA2V4550 - Fuente de alimentación de la computadora ENERMAX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Fuente de alimentación para PC de escritorio
Marca	ENERMAX
Modelo	EMA2V4550
Potencia nominal	450 W
Factor de forma	ATX
Conector placa base	1 x 24 pines
Conector CPU	1 x 4+4 pines (8 pines)
Conectores PCI Express	2 x 6+2 pines (8 pines)
Conectores SATA	6 (4+2 en cables modulares)
Conectores Molex	6 (4+2 en cables modulares)
Conector FDD	1 (en cable Molex)
Cableado	Modular
Función CordGuard	Sistema de bloqueo del cable de alimentación
Función HeatGuard	Ventilación continua después del apagado (30-60 segundos)
Protecciones eléctricas	Sobrecorriente (OCP), sobretensión (OVP), subtensión (UVP), cortocircuito (SCP)
Ventilación	1 ventilador de 120 mm
Dimensiones (Largo x Ancho x Alto)	150 x 86 x 140 mm
Peso	Aproximadamente 2,3 kg

Preguntas frecuentes - EMA2V4550 ENERMAX

¿Cómo instalar el sistema CordGuard?

Coloque la fuente de alimentación en la caja con el interruptor en O. Inserta los dos lados del sistema de fijación CordGuard en la ranura prevista cerca del conector de alimentación. Conecta el cable, luego cierra el sistema para bloquear el cable.

¿Para qué sirve la función HeatGuard?

La función HeatGuard permite que el ventilador de la fuente de alimentación continúe disipando el calor del sistema durante 30 a 60 segundos después del apagado o en modo de suspensión ACPI S3/S4, prolongando así la vida útil del sistema.

¿Cómo conectar correctamente los cables modulares?

Asegúrate de conectar los conectores negros en los zócalos negros y los rojos en los zócalos rojos. Las flechas blancas deben estar enfrentadas. Nunca fuerces la conexión.

¿Qué hacer en caso de activación de la protección?

Pon el interruptor I/O en O, desconecta el cable de alimentación, espera unos minutos, vuelve a conectar y enciende. Verifica el funcionamiento de los ventiladores. Si el problema persiste, contacta al servicio técnico.

¿Qué tipo de cable de alimentación usar con CordGuard?

Usa únicamente el cable de CA suministrado con la fuente ENERMAX, compatible con CordGuard. Otros cables podrían ser incompatibles.

¿Puedo usar otros cables modulares que no sean los suministrados?

No, usa únicamente los cables modulares certificados por ENERMAX suministrados con la fuente. Otros cables podrían dañar la fuente y anular la garantía.

¿Cómo desconectar un cable modular?

Presiona los dos ganchos de seguridad del conector y tira suavemente para retirar el cable del zócalo de la fuente.

¿Qué capacidad de SAI elegir para esta fuente?

Para una fuente de 450 W, una capacidad mínima sugerida es de aproximadamente 600 W / 1000 VA. Adapta según los demás periféricos conectados.

¿Cómo configurar los conectores CPU para una placa base estándar?

Usa el conector 4+4 pines en modo separado para una placa base monoprocesador. Conecta solo la parte marcada '12V' en el conector de 4 pines de la placa base.

¿Cuáles son las precauciones de instalación?

No coloques el sistema cerca de una fuente de calor, humedad o vibraciones. Asegura una ventilación suficiente. Usa un enchufe eléctrico adecuado. Desconecta la fuente antes de cualquier manipulación.

MANUAL DE USUARIO EMA2V4550 ENERMAX

Muchas gratias por comprar vuestra fuente ENERMAX. Le recomendamos que se lea bien estemanual para el usuario.

Queremos recordarle que los ordinadores actuales son muy vulnerables y necessitan conditiones especialas paraFuncinar sin problemas. Para evaporar dichos fallos y maximizar la duracion del systema, le recomendamos que se asegure de:

• Su ordinador no seswanae al lado de la calefacion ni othero objeto que irradie calor
• Su ordinador no seswanae al lado de un objerto magnético
• Suordenador no se incluye en un entorno humedo, con polvo y vibraciones
• Su ordinador no reciba radiación solar directa
• Su ordinador sea refrigerado lo suficiente por parte de los ventiladores
• Si utilizes un cable prolongador no lo可以选择 usar con otros equipos de alto consumo de corriente, como impresoras LASER para asegurar de que no sobrepasa la corriente的最大a del cable, o conecte los equipos a otra toma de corriente.
• Si utilizes un SAI (Sistemas de Alimentacion Ininterrupida) para su sistemas, deben emplear uno con capacité de varios-VA suficiente como:

modelo de la fuente	Capacidad recomendada minima del SAI: (se bajo por eficiencia y PFC aarga respectiva)
ERV550AWT-G	600W / 1000VA
ERV650AWT-G	700W / 1100VA
ERV750AWT-G	900W / 1400VA
ERV850EWT-G	1000W / 1400VA
ERV1000EWT-G	1100W / 1600VA

• Si quiere enchufarthersequipocosomaimpreasora o monitor,tiene que usar unmodelo con capacidad mayor.
• Por favor, no confunda capacité de VA con varios ni utilize un SAI insufiente, ya que provocaria una disminución de la duración SAI o problemas el encender el sistema en modalidad de batería.

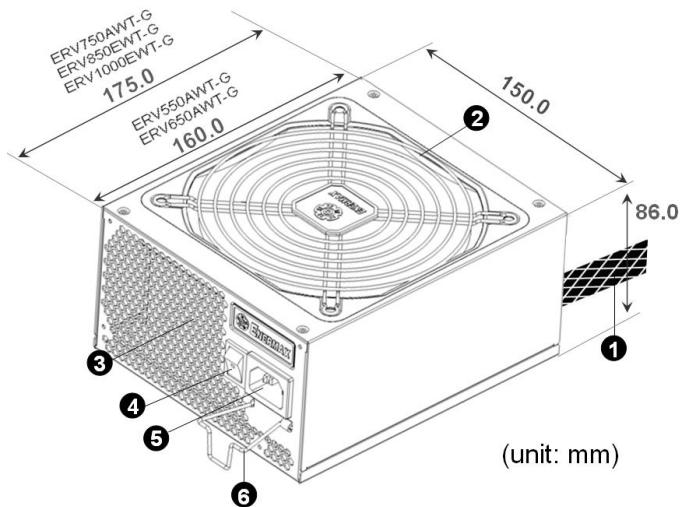

NOMENCLATURA DE LAS PARTES

① Cable del corriente: Por favor, examine el párrafo „CABLES Y ENCHUFES".
② Ventilador. #1
③ Honeycomb air vent.
④ Interruptor I/O*: separado interruptor de la fuente por En/Paro (I=En, O = Paro) .2
(5) Toma de corriente ^# 2
⑥ CordGuard#3

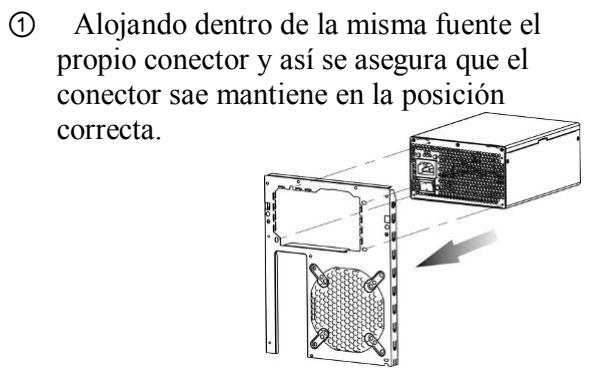

3 El cable de Alimentación puede ser desconnectado accidentallymente de la fuente de alimentación occasionando apagados sin avis y días en el PC, Enermax dispone de la Tecnología CordGuard mantenentiendo el conductor en su posición correcta y evitando accidentesfortuitos.

② Apretando al mesmo tiempo las dos solapas de CordGuard e insertandolos en los huecos donde se aloja el cable de alimentación.

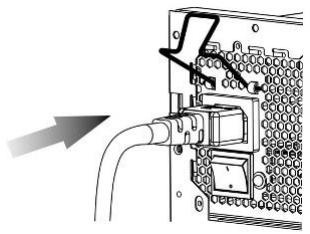

③ Conectar el cable a la fuente.

(4) Se cierra CordGuard haciendo presión. Esto permite tener siempre en la posición correcta el dispositivo.

1. CordGuard es un sistema exclusivo de lamarca ENERMAX,该如何 intento de instalacion en otherdispositivodistinctepuede occasionarproblemas.
2. Cuando se hace mantenimiento del sistema con operaciones internas, el cable SIEMPRE debe permanecer desconectado.

CABLES Y ENCHUFES

Todo los enchufes estan diseñados para que sea imposible conectar cables en la direccion equivocada. Poner un enchufe en un zócalo tiene que ser fácil. Si no puedaponer fácilmente el cableado modular original de ENERMAX en un zócalo, por favor, revise si está insertado en la direccion correcta. Nunca lointa利用率 ni cambie los pines del voltaje. Eso peut dar la fuente e invalidate la garantía.

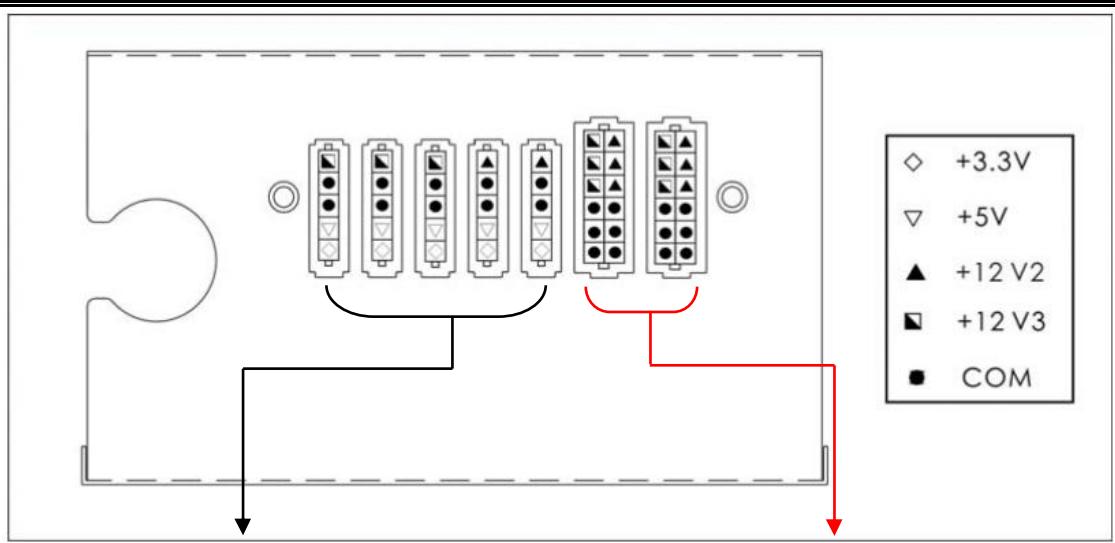

IlustraciónGRAFICA de los zócalos modulares y la distribución c.c..

(ERV550AWT-G / ERV650AWT-G)

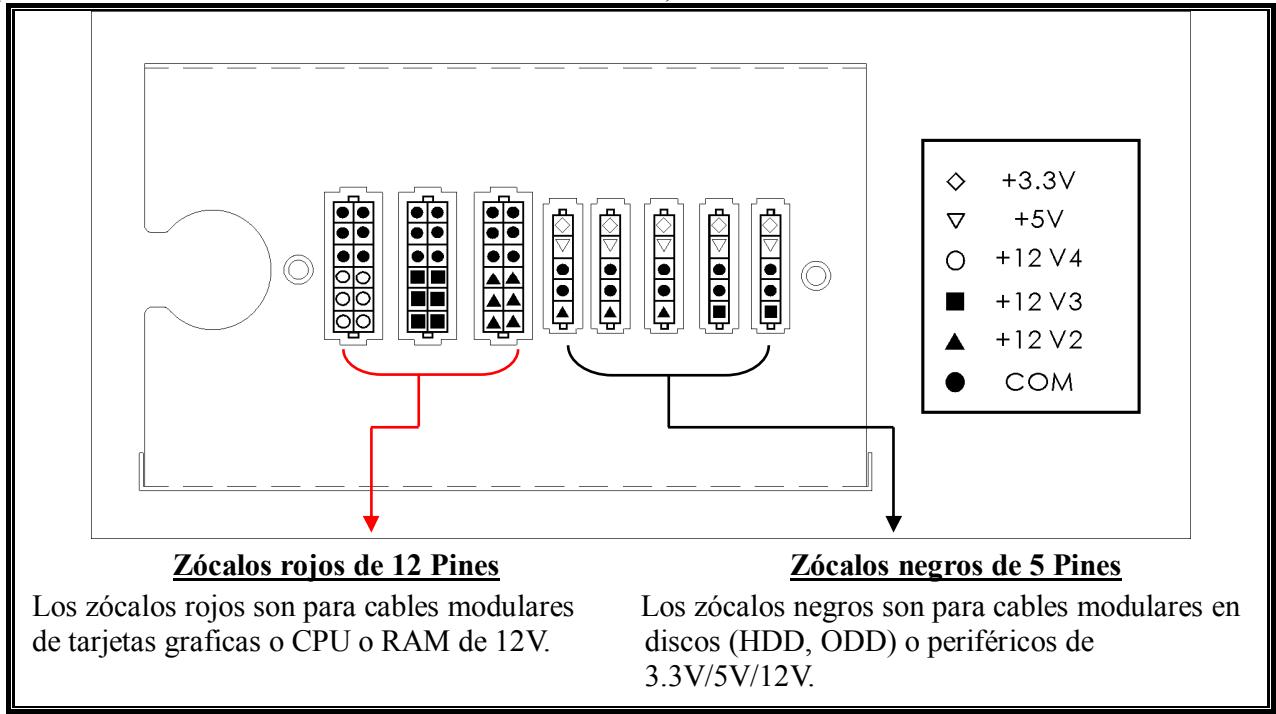

Zócalos rojos de 12 Pines

Zócalos negros de 5 Pines

Los zócalos negros son para cables modulares en discos (HDD, ODD) o periféricos de 3.3V/5V/12V.

Los zócalos rojos son para cables modulares de tarjetas graficas o CPU o RAM de 12V.

* Este produit incluye una proteccion para sobrecarga para una linea multipla de 12v. Si sedea que manyos periféricos utilizen solo una linea de 12v, esteoulda actionar la proteccion y provocar el apagamento del systema.Para repartir la energia de corriente y asegurar la mejor estabildad y seguidad aconsejamos reconnectar cierto cables de alimentacion de los periféricos a otheras lineas de 12v.

TIPOS DE ENCHUFES

24P tarjeta madre Cable nativo, 12Volla por 12V1 Soyora generaciones新模式 de ATX/EEB/CEB server/workstation.

8P CPU +12V Cable nativo, 12Volla por 12V1 (750/850/1000W) Soyora multi-CPU server/workstation & algunos sistemas single-socket.

4+4P CPU +12V, en “modo combinado” Cable nativo, 12Volla por 12V1 La configuración 8-Pin sopta multi-CPU server/workstation & algunos sistemas single-socket extremas.

4+4P CPU +12V, en “modo分开” Cable nativo, 12Volla por 12V1 La configuración 4-Pin sopta la mayoría de los sistemas single-socket. Unos sistemas multi-CPU server/workstation posiblemente necesitan este enchufe de 4-Pin 12V. Use el enchufe parcialillardo con “+12V”.

6+2P (8P) PCI Express, en “modo combinado” Cable nativo, 12Volla por 12V4 (850/1000W) La configuración 8-pin configuración sopta las;nuevas tarjetas gramáticas, que necesitan este enchufe de 8-Pin PCI-E.

6+2P (8P) PCI Express, en “modoSeparated” / 6P PCI Express Cable nativo, 12V calidad por 12V4 (850/1000W) La configuración 6-pin configuración soporte la mayoría de las tarjetasGMTéricas, que necesitan este enchufé de 6-Pin PCI-E.

SATA #1 Para ODD o HDD tipo SATA/SAS.

4P Molex #2 Para ODD tipo IDE/SCSI/SAS de ”vieja” generación con enchufe 4-P.

FDD Para discos “Floppy” or tarjetas de expansión..

1 Unos discos duros de SATA soportan connectores SATA e 4-Pin Molex. Conecte Vd. solamente un enchufe! Examine su manual para el disco duro para entrada más en detaille.

2 Unas placas base soportan este enchufe para suministrar corriente addicular parte del enchufe 24-Pin de la placa base. Si tu ordinador está equipado con más de una VGA de gama alta, por favor, conecte este conector al socket correspondiente en la placa base y consulte el manual de instructaciones de la placa base para mayores detalles.

CABLES MODULARES (contenido)

Por favor utilise solamente cables modulares originales de ENERMAX. Otros cables podrjan dañar el sistema e invalidate la garantía.

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Cable modular para una o dos tarjetas gramificas Performance PCI Express, que necesitan enchufes de 6 o 8-Pin PCI-E.

EMC019-G: 4 x SATA drives Cable modular para ODD o HDD tipo SATA/SAS de la generación más reciente.

EMC020-G: 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Cable modular para ODD o HDD tipo IDE/SCSI/SAS mas 1x FDD (Floppy).

EMC021-G: 2 x SATA & 2 x 4P Molex Cable modular para ODD o HDD tipo SATA/SAS/ IDE/SCSI/ de la generación más reciente.

Los cables adjuntos podrian diferenciarse por modelos y por region deVentas.
- Ofrecemos más cables de forma optional. Por favor revise nuestra頁a web para Obtener más información: www.enermax.com

Notaspecial para integradores de sistemas: Si su Sistema necesita cables especialas, cables modulares o con un Diseño, contacte a un representante de ENERMAX.

	CONECTAR CABLES MODULARES CON LA FUENTE 5-Pin / 12-Pin enchufes de los cables modulares y los zócalos de la fuente + tienen marcas blancas de flecha. 1. Enchufes negros con zócalos negros y rojos con rojos. 2. Flecha con flecha. 3. Ahora pueda connectarlo fácilmente.
	RENOVAR CABLES MODULARES DE LA FUENTE Todo los enchufes 5-Pin / 12-Pin de los cables modulares tienen ganchos para guardar con los zócalos de la fuente. Para qutar un cable modular pulse hacer las flechas y desconnecte el enchufe@cuidadosamente.

ENCENDIENDO EL SISTEMA

Antes de encenderlo por favor asegürese de que:

1. El enchufe de la placa base está conectado correctamente.
2. El enchufe del CPU +12V AUX (si es besoino) esté connectado correctamente.
3. o un enchufe 4-Pin Molex (si es besoino) esté conectado correctamente.
4. Todos los除外s enchufes你需要les estar conectadocorrectamente.
5. El cable de la corriente (AC) está connectado correctamente con la fuente y el enchufe!
6. Cierre la caja del sistema!
7. Coloque el interruptor de la fuente en la posicion "I".

FUNCIONES DE PROTECCION Y SEGURIDAD

La fuente ENERMAX tiene varias functions de proteccion y seguridad. En caso de mal funciona se detendra para proteger todo el systema de daños. En la mayoria de casos esso sera causado por un mal funciona de componentes o mala usoacion. Enequalquier situacioniami simer sigma las instrucciones y disconectela o apaguela:

1. El interruptor de la fuente por "O" y el cable corriente (AC) del enchufe y de la fuente.
2. Todos los componentes, que no son absolutamente necessarios, como ODD. Examine su temperatura por medio del tacto. Si está caliente, pueda ser, que los ventiladores del sistema o de la fuente estén dañados o su caja noonga ventiladores suficientes o es en una mala posición. (Lea nuestros recomendaciones en el comienzo del manual)
3. Espere. porunosminutoshaque la fuente sehaya enfiado.
4. Conecte de nuevo el cable corriente (AC) con enchufe y fuente.
5. Ponga el interruptor de la fuente en "I".
6. Examine Si todos los ventiladores está trabajoando.
7. Contacte. el fabricante del componente si piensa que está causando el problema. (como tarjetas o ENERMAX)

Si tiene preguntas o si necesita ahora, por favor contacte con su vendedor o acuda a una suscursal de ENERMAX o al centro Mundial de soporte de ENERMAX.
