Typ produktu	Zasilacz do komputera stacjonarnego
Marka	ENERMAX
Model	EMA2V4550
Moc znamionowa	450 W
Format	ATX
Złącze płyty głównej	1 x 24 piny
Złącze CPU	1 x 4+4 pin (8 pinów)
Złącza PCI Express	2 x 6+2 pin (8 pinów)
Złącza SATA	6 (4+2 na kablach modułowych)
Złącza Molex	6 (4+2 na kablach modułowych)
Złącze FDD	1 (na kablu Molex)
Okablowanie	Modułowe
Funkcja CordGuard	System blokowania kabla zasilającego
Funkcja HeatGuard	Ciągła wentylacja po wyłączeniu (30-60 sekund)
Zabezpieczenia elektryczne	Nadprądowe (OCP), nadnapięciowe (OVP), podnapięciowe (UVP), przeciwzwarciowe (SCP)
Wentylacja	1 wentylator 120 mm
Wymiary (dł. x szer. x wys.)	150 x 86 x 140 mm
Waga	Około 2,3 kg

Często zadawane pytania - EMA2V4550 ENERMAX

Jak zainstalować system CordGuard?

Umieść zasilacz w obudowie z przyciskiem w pozycji O. Włóż obie strony systemu mocowania CordGuard w przewidziane miejsce w pobliżu złącza zasilania. Podłącz kabel, a następnie zamknij system, aby zablokować kabel.

Do czego służy funkcja HeatGuard?

Funkcja HeatGuard pozwala wentylatorowi zasilacza na dalsze odprowadzanie ciepła z systemu przez 30-60 sekund po wyłączeniu lub w trybie uśpienia ACPI S3/S4, przedłużając żywotność systemu.

Jak prawidłowo podłączyć kable modułowe?

Upewnij się, że podłączasz czarne złącza do czarnych gniazd, a czerwone do czerwonych gniazd. Białe strzałki muszą być skierowane do siebie. Nigdy nie używaj siły podczas podłączania.

Co zrobić w przypadku zadziałania zabezpieczenia?

Ustaw przycisk I/O w pozycji O, odłącz kabel zasilający, odczekaj kilka minut, podłącz ponownie i włącz. Sprawdź działanie wentylatorów. Jeśli problem nie ustąpi, skontaktuj się z serwisem technicznym.

Jaki typ kabla zasilającego stosować z systemem CordGuard?

Używaj wyłącznie kabla A.C. dostarczonego z zasilaczem ENERMAX, kompatybilnego z CordGuard. Inne kable mogą być niekompatybilne.

Czy mogę używać innych kabli modułowych niż dostarczone?

Nie, używaj wyłącznie kabli modułowych certyfikowanych przez ENERMAX dostarczonych z zasilaczem. Inne kable mogą uszkodzić zasilacz i unieważnić gwarancję.

Jak odłączyć kabel modułowy?

Naciśnij oba zaczepy zabezpieczające złącza i delikatnie pociągnij, aby wyjąć kabel z gniazda zasilacza.

Jaką pojemność UPS wybrać dla tego zasilacza?

Dla zasilacza 450 W sugerowana minimalna pojemność to około 600 W / 1000 VA. Dostosuj w zależności od innych podłączonych urządzeń.

Jak skonfigurować złącza CPU dla standardowej płyty głównej?

Użyj złącza 4+4 pin w trybie rozdzielonym dla płyty z jednym CPU. Podłącz tylko część oznaczoną '12V' do 4-pinowego złącza płyty głównej.

Jakie są środki ostrożności podczas instalacji?

Nie umieszczaj systemu w pobliżu źródła ciepła, wilgoci ani wibracji. Zapewnij odpowiednią wentylację. Używaj odpowiedniego gniazdka elektrycznego. Odłącz zasilanie przed jakąkolwiek manipulacją.

INSTRUKCJA OBSŁUGI EMA2V4550 ENERMAX

Dziekujemy za zakup unto zasilacza ENERMAX (PSU)! Prosze przytcu uwaznie ten podrEcznik i wykonać zamieszczone w nim instrukcje przyd instalacja zasilacza.

Chcielibysmy zworcić Państwa uwage na fakt, ze komputer wymaga przy w bardzo specyficznych warunkach. Aby uniknac awarii i wydluzyc zywotnosć systemuazolecamy, aby:

• NIE umieszczacé systemu w基础知识 lub innych urzadzenia wytywarzajycych cieplo.
• NIE lokalizować systemu w poplizu urzadzenia magnetycznégo.
• NIE lokalizować systemu w-Originówmi zapylonym i/lub zapyłonym oraz/albo w-Originówmi wystepowania wibraci.
• NIE wystawiać systemu na bezposgcdnie oddzialywanie swiatla slonecznego.
• System jest odpowiednio chłodzony przyzd dodatkowe wentylatory.
• Jesli uzywane są przydłuźace prȩdu zmiennego sąȩzy sprawdzić,czy moga one obśluyć maksymalⁿ moc wzystkich podłaczonych urzadźem. Lub sąȩzy przy.§czyć innec urzadzenia o wysokim zużyciu energia, takie jak drukarki laserowe lub monitory do innych sciennych gniazd prȩdu zmiennego. Przekroczenia maksymalⁿ obciȩzenia przydłuźacja,MZE spowodowej przerwanie obwodu przy bezpiecznik i odciepie zasilania.
• Aby dodać do systemu UPS (Uninterruptible Power Supply [Bezprzerwowe zródlo zasilania]), prosze wybrać odpowiednia pojemnosć UPS W/VA. Np.:

Model PSU	Zalecanaminimalna pojemnosć wyjócia UPS (W oparciu o sprawnosć i PFC przy odpowiednim obciążeni)
ERV550AWT-G	600W / 1000VA
ERV650AWT-G	700W / 1100VA
ERV750AWT-G	900W / 1400VA
ERV850EWT-G	1000W / 1400VA
ERV1000EWT-G	1100W / 1600VA

• Aby dodać innne urzadzenie zasilane przyte ten sam UPS, takie jak monitor lub drukarka, sąȩzy uźć UPS o wiekszej pojemnosci UPS, odpowiadajȩcjmocy znamionowej wszychstich podłocznych urzadzen.
• Nie nalezy mylić pijemnosci VA z Watami lub uzywac niedpowiedniego UPS. Mogloby to spowodowej skrocenie czasu dzialania baterii UPS lub brak moziwość zasilania systemu w trybie bateryjnym.

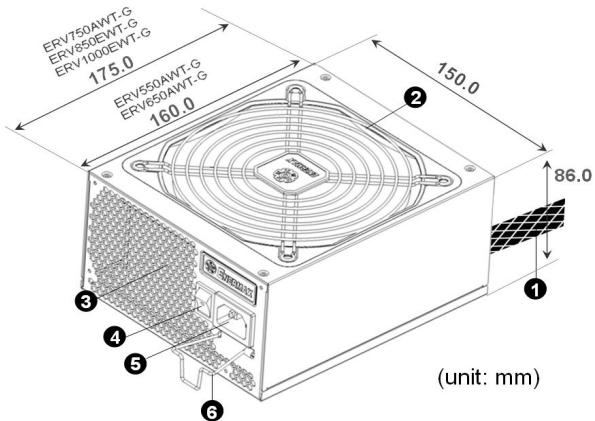

NAZWA CZESCI

① Kabel wyjscia: Sprawdź czȩsć „Kable i połączenia".
② Wentylator.
③ Szczeliny wentylacyjne „plaster miodu". #1
④ Przelacznik Włączenia/Wyłączenia: I=Włączenia, O=Wyłączenia. #2
⑤ Wejscie pradu zmiennego. #2
⑥ CordGuard. #3

1 Aby zapewnić optymalne chłodzenia systemu, nie sązy blokowania wlotu powietrza wentylatora PSU i szczelin wentylacyjnych. Ten PSU offeringspecjalna fungcję HeatGuard. Gdy system jest wylączony lub po przy.§ciu do trybu uspienia ACPI S3/S4, wentylator PSU nadal odpradowa pożostość cieplo przyez 30 60 sekund, co wydłuża zwyotność systemu.
2 Podczas montaçu lub konserwaczji systemu naleź odlacZYc przywośd pradu zmiennego od gniażda pradu zmiennego lub przylacZYc wącznik ON/OFF.(Wączenia/Wyȩczenia) do pozycji "OFF (Wymiarczenia)".

3 Przewód prȩdu zmiennego要去 poluzowej. Blokada CordGuard ENERMAX uzozliwa zamocowanie przywodu prȩdu zmiennego do zasilacza, a przyez tounikośćkiego ODączenia i wyłaczenia komputera PC.

① Włódz zasilacz do obudowy i upewnj są,ź przyȩcznik I/O (We/Wy) znejduje są w pożycji „O".

② Nacijsnij razem dwa boki blokady CordGuard i wstaw do uchwytu CordGuard w..., pradu zmiennego.

③ Podłucz przywośd prȩdu zmiennego do zasilacza.

④ Zablokuj blokade CordGuard, zatrzaskujuć ja na przywodzie prȩdu zmiennego.

1. Blokada CordGuard jest przyznaczona do przywodów prȩdu zmiennego dostarczonych z zasilaczami zgodnymi z INERMAX CordGuard. Inne przywodów prȩdu zmiennego mogą nieobyźgodne.
2. Podczas montazu lub konserwacci systemu nalezy odłaczyć przywuód prȩdu zmiennego z gniażda przydu zmiennego lub przystawiec przy.§cznik I/O (We/Wy) na poźycje "O".

KABLE I ZLACZA

Wszystkie złęcza są tak skonstruowane, aby zapobiec włozeniu w niewlasciwy sposob. Jeśli nie mayna latwo włość złȩcza sązy sprawdzić,czy zȩcze jest wkladane prawidłową strona. Nie sązy wkladć zȩczy na silę lub ich modyfikowania. Moź to spowodowej uszkodzenia zasilacza i komponentów systemu oraz pozbawić prawa do gwarancji.

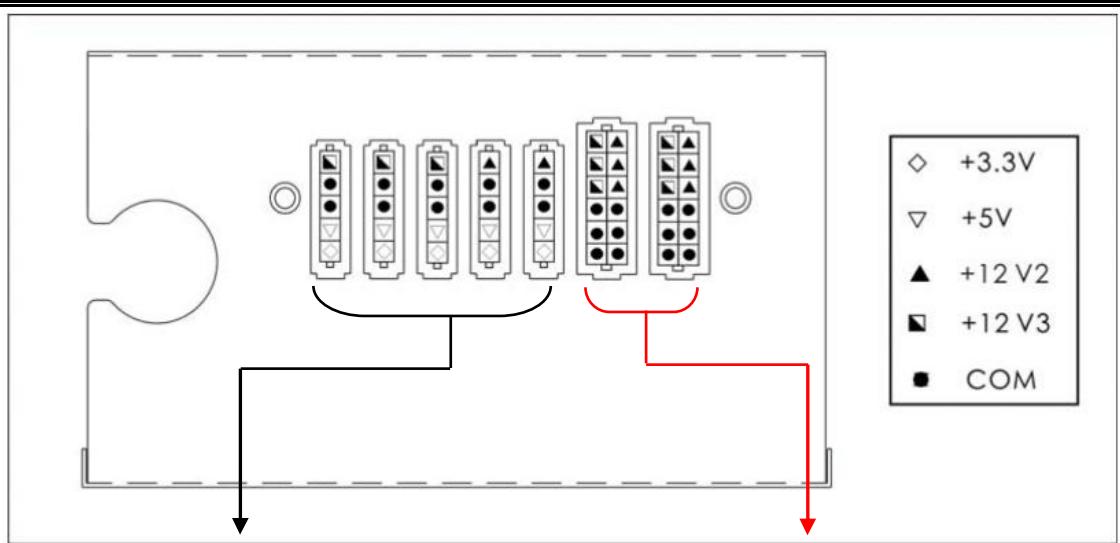

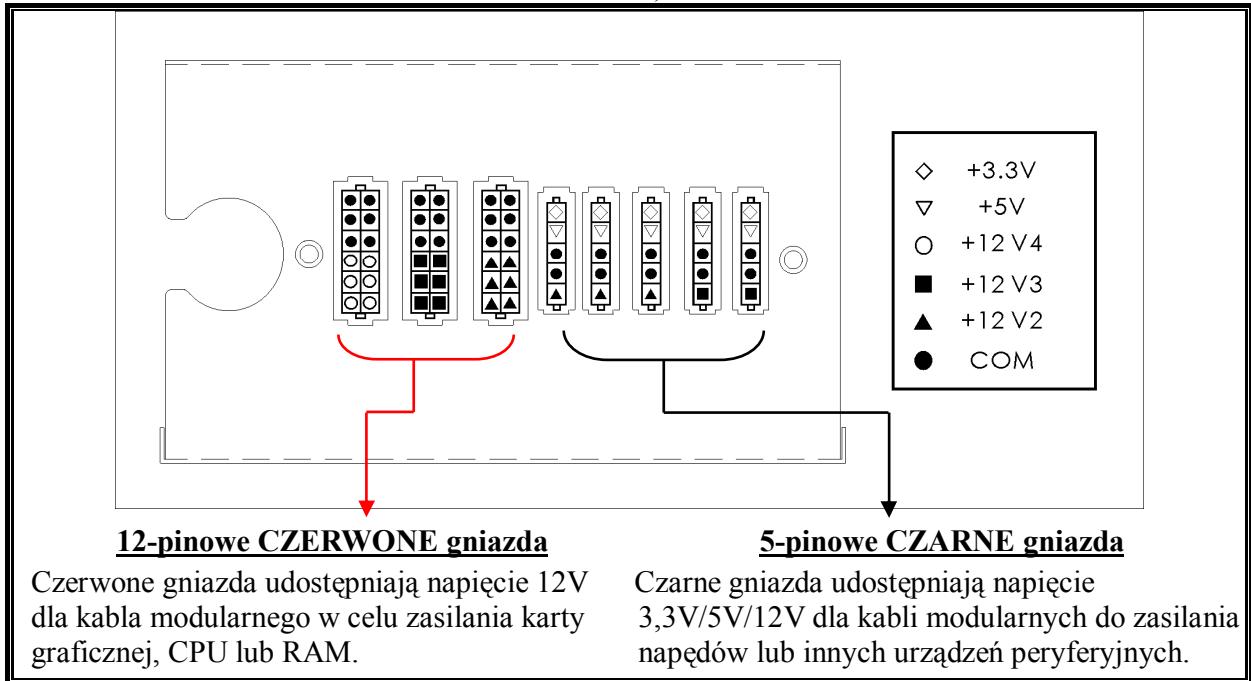

Na nastepujacej ilustraci jPokazano uklad gniazd modularnych i dystrybucje linii prudu staiego DC.

(ERV550AWT-G / ERV650AWT-G)

12-pinowe CZERWONE gniazda

5-pinowe CZARNE gniazda

Czarne gniażda udostepniaja napiecie 3,3V/5V/12V dla kabli modularnych do zasilania napȩdw lub innych urzadzeń peryferyjnych.

Czerwone gniażda udostepniȩja napiȩcie 12V dla kabla modularnego w celu zasilania karty graficznej, CPU lub RAM.

* Zasilacz ten na kazdej linii 12V posiada oddzielne zabezpieczenia przyd wysokim pradem (OCP). W przypadku, gdy zbyt wiele komponentów systemowych zostało podłocznych do jedernej linii 12V, zabezpieczenia powoduje wyłaczenia zasilacza. Naleź wtedy rozdzielć zasilanie podzespolów na osobne linie 12V, co zagwarantuje stabilne i bezpieczne zasilanie systemu.

- RODZAJE ZLACZY

	24-pinowe zlücate plyty glównej Kabel natywny, linia 12V obslugiwana przyez 12V1 Do nowej generaci pryty glównych serwera/stacji roboczych ATX/EEB/CEB.
	8-pinowe CPU +12V Kabel natywny, linia 12V obslugiwana przyez 12V1 (750/850/1000W) Obługa wiele procesorowych systemów serwera/stacji roboczych i niedźórych systemów z gniażdem pojadynczym.
	CPU 4+4-pinowe (8-pinowe) +12V, w trybie kombinowanym Kabel natywny, linia 12V obslugiwana przyez 12V1 8-pinowa konfiguracja obługuje wiele procesorowych systemów serwera/stacji roboczych i niedźóre pojadyncze, ekstremalne rozwȩzania systemów CPU.
	CPU 4+4-pinowe (8-pinowe) +12V, w trybie podzialu Kabel natywny, linia 12V obslugiwana przyez 12V1 4-pinowa konfiguracja obługuje niedźóre systemy z pojadynczym CPU. Niedźóre wieleprocesorowe systemy stacji roboczych/serwerów moga sąość wymagać tego dodatkowej 4-pinowego zlüczna 12V. Naleź uzyść zlüczna z oznaczeniem “12V”.
	PCI Express 6+2-pinowe (8-pinowe), w trybie kombinowanym Kabel natywny, linia 12V obslugiwana przyez 12V4 (850/1000W) 8-pinowa konfiguracja obługuje najowsze wysokowydajne karty graficzne, króre wymagaja 8-pinowego zlüczna PCI-E.
	PCI Express 6+2-pinowe (8-pinowe), w trybie podzialu / 6-pinowe PCI Express Kabel natywny, linia 12V obslugiwana przyez 12V4 (850/1000W) 6-pinowa konfiguracja obługuje wiekszość wysokowydajnych kart graficznych PCI-E, króre wymagaja 6-pinowego zlüczna PCI-E.
SATA #1 Do napȩdów SATA/SAS.
4-pinowe Molex #2 Do napȩdów IDE/SCSI/SAS lub niedtórych kart graficznych AGP z tradycyjniym 4-pinowym gniazem zasilania.
FDD Do napȩdów FDD lub niedtórych dodatkowych kart.

1 Niektore napedy SATA moga akceptowac zasilanie SATA lub 4-pinowe Molex. Zwykle do zasilania napedu nalezy uzych痰no ze zluczzy zasilania, ALE NIE OBU! Szczegolowe informacja zaiewera podrecznik napelu.

2 Zasilacz ten na kazdej linii 12V posiada oddzielne zabezmieczenie przyd ywosik pradem (OCP). W przypadku, gdy zbyt wiele komponentów systemowych zostalo podlączonych do jedernej linii 12V, zabezmieczenie powoduje wyłaczenia zasilacza. Nalezy wtedy rozdzieliec zasilanie podzespolów na osobne linie 12V, co zagwarantuje stabilne i bezpieczne zasilanie systemu.

DOSTARCZONE KABLE MODULARNE

Naleź uzywać WYLACZNIE oryginalnych kabli modularnych ENERMAX, dostarczanych z zasilaczami ENERMAX. Kable firm trzechich moga nie być zgodne i moga spowodȩć uszkodzenia PSU i/lub systemu, a takłe, uzywanie kabli firm trzechichMZe spowodȩć uniewañznieuie gwarancji PSU.

EMC014-G: 2 x 6+2-pinowe (8-pinowe) PCI-E 2.0 Kabel modularny dla 1 lub 2 wysokiej wydajnosci kart graficznych PCI Express, które wymagaju złącza 6-pinowej lub 8-pinowej PCI-E.

EMC019-G: 4 x napȩdy SATA Kabel modularny do napȩów SATA/SAS, takich jak ODD i HDD.

EMC020-G: 4 x 4-pinowe Molex do napȩów (IDE/SCSI) & 1 x zȩcie FDD Kabel modularny do napȩów IDE/SCSI/SAS i urzysteń peryferyjnych oraz 1 zȩcie zasilania FDD.

EMC021-G: 2 x napȩdy SATA & 2 x 4-pinowe Molex do napȩów (IDE/SCSI) Kabel modularny do napȩów SATA/SAS/ IDE/SCSI, takich jak ODD i HDD.

Dostarczone kable modularne zaleza od modelu i od regionu.
■ Oferujemywciej opcjonalnych kabli. Dalsze informacoes znajduja sie na naszej stronie internetowej: www.enermax.pl.

Specjalna uwaga dla integratorów systemów: Ješli posiadany system wymaga SPECIALnej konfiguracje lub konstrukcji kabla modularnego sązy skont⁺tatóć są z przyśdzne i zęs⁻dawicielem spreźȩdy ENERMAX.

Podlącenie kabla modularnego do zasilacza

Na 5-pinowym / 12-pinowym zączu kabla modularnego oraz na modularnym gnieździe PSU, znajduje są znak strzałki. Aby uławość wykonanie sprawidłowego połączenia:

1. Czarne zącze sąȩzy podłaczyć do czarnego gniaźda, a czerwone do czerwonego.
2. Znak strzalki do znaku strzalki.
3. Nastepnie możnałwatwo podȩczy zȩcze.

Odlaczanie kabla modularnego od PSU

5-pinowe / 12-pinowe zlacze kabla modularnego posiada dwa zaczepy mocowania w gniazdach modularnych PSU. Podczas odłuczania kabla modularnego od PSU naleź y nacinność razem dwa zaczepy i delikatie wyciaginić kabel.

URUCHAMIANIE SYSTEMU

Przed uruchomieniem systemu nalezy sprawdzić,czy:

1. jest prawnów podłaczone zȩcie zasilania (24-pinowe).
2. Czy jest prawnów podłaczone zȩcze zasilania CPU +12V (konfiguracja 4-lub 8-pinowa) i/lub zȩcze 4-pinowe Molex (jesli jest wymagane przy bez MB).
3. Czy są prawidłowo podłaczone wzystkie innewymagane zlokza.
4. Czy przywoź zasilajczy prȩdu zmiennego jest prawidłowo podłoczony do gniażda sciennégo i do gniażda wejscia prȩdu zmiennego zasilacza
5. Czy obudowa jest zamknieta.
6. Czy wączono zasilacz, poprzej wączenia przyȩcznika ON/OFF (Wȩczenia/Wȩczenia) do poźycji "ON (Wȩczenia)" orazczy system uzyskał gotowość.

ZABEZPIECZENIE, BEZPIECZENSTWOI OCHRONA

Ten zasilacz posiada wielokrotną ochrone. W sytuacctj awaryjnych zasilacz wyłacza sie automatycznie, aby uniknć potencjalnégo zagrożenia zasilacza i innych komponentów systemu. Aktywȩ obwodu zabezpieczenia częstо powoduje defekt在内的systemu lub nowagu uzytkownika. Proszewy sprawdzić wszymstkie componenty oraz otoczenia systemu,źby wykryc przyczynie będu:

1. Przestaw przyłącznik I/O (Wȩçzenia/Wȩćzzenia) do poźycji „O” (Wȩćzzenia) albo odźćzewszyd zasilajęcy od gniażda sciennégo oraz od gniażda woescia prȩdu zmiennego zasilacza.
2. Dotknij obudowej zasilacza i sprawdź,czy jest goręca. Jeśli tak, toMZe bycznak, ze wentylatory obudowy albo zasilacza nie pracuju prwidlowo lub znak niedorzystnych warunków otoczenia systemu.
3. Zaczekaj pare minut na ochłodzenia zasilacza.
4. Podlacz przywoźd zasilajczy do gniażda sciennégo oraz do gniażda wejscia prȩdu zmiennego zasilacza.
5. Przestaw przyȩcznik I/O (Wȩćzenia/Wȩćzenia) do pożycji „I” (Wȩćzenia) i restartuj komputer.
6. Sprawdz,czy wentylatory systemu i zasilacza practuja sprawidlowo.
7. Skontaktuj sie z punktem serwisowym produventa componentu, który jest prawn Dopodobnie uszkodzony (np. plyty glównej, karty graficznej albo zasilacza).

W przypadku pyatan lub potrzeby skorzystania z serwis u naezy skontakowc sie ze sprezedawca lub najblzsa filia/przedstawcielem ENERMAX albo z siedziba glowna centrum serwisowego ENERMAX.

Bezposrednia pomoc technicznąość uzyskać现阶段 online na forum wsparcia techniczego: http://forum.enermax.com.

©2011 ENERMAX Technology Corporation. Wszelkie prawa zastrzezone. Specyfikacja moga zostac zmienione bez wczȩnejszego powiadomienia. Rzechywiysty wyglad produktu i akcesoriów,MZEby inny od przystawionego na ilustracjach. Moga wystapić pominięcia i blódy drukowania. Zawartość przesyły zaleź od kraju i regionu. Niektorzznaki towarowe moga byc wlasnoscią innych stron. Powielanie w jakikolwiek sposob, bez pisemnej zgody ENERMAX, jest surowo zabronione.
