MRY6100 - Aspiradora sin cable DIRT DEVIL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspirador vertical sin bolsa
Marca	DIRT DEVIL
Modelo	MRY6100
Alimentación	120 V, 60 Hz, cable de alimentación
Potencia	No especificada
Capacidad del depósito de polvo	No especificada
Filtro	Filtro F1 lavable, pieza n.º 3-JC0280-000, reemplazar una vez al año
Cepillo giratorio	Reemplazable, con correa modelo 10
Bombilla	Bombilla de automóvil n.º 906, 13 V
Funciones	Limpieza de suelo/alfombra, limpieza sobre el suelo, Turbo Tool, faro delantero, ajuste de altura
Accesorios incluidos	Boquilla plana, extensión, cepillo para polvo, Turbo Tool, manguera
Protección	Protección térmica, conexión a tierra
Garantía	1 año, piezas y mano de obra
Peso	No especificado
Dimensiones	No especificadas
Mantenimiento	Vaciar el depósito después de cada uso, limpiar el filtro regularmente, reemplazar correa y cepillo giratorio si están desgastados
Atención al cliente	1-800-321-1134 (EE. UU. y Canadá)

Preguntas frecuentes - MRY6100 DIRT DEVIL

¿Qué hacer si la aspiradora no funciona?

Verifique que el enchufe del cable de alimentación esté bien insertado en el tomacorriente. Si el fusible está fundido o el disyuntor disparado, reemplace el fusible o restablezca el disyuntor. Si el problema persiste, lleve el aparato a un centro de reparación o llame al 1-800-321-1134.

¿Por qué la aspiradora no aspira o tiene poca succión?

Varias causas posibles: el depósito de polvo no está instalado correctamente o está lleno, el cepillo giratorio está desgastado, la correa está rota o desgastada, el filtro está obstruido, la manguera o la boquilla está tapada, o el ajuste de altura es incorrecto. Consulte las páginas 9-11 del manual para soluciones detalladas.

¿Cómo reemplazar la bombilla del faro delantero?

Desenchufe la aspiradora. Use un destornillador de cabeza plana para quitar los dos tornillos a cada lado del cristal de la lámpara. Tire de la bombilla para sacarla del portalámparas (no la gire). Inserte la bombilla nueva (modelo n.º 906, 13 V) y vuelva a colocar los tornillos. Nunca use la aspiradora sin la bombilla instalada.

¿Cómo reemplazar la correa y el cepillo giratorio?

Desenchufe la aspiradora. Voltee el aparato y retire los cinco tornillos del dispositivo de protección de la boquilla. Levante el protector, retire el cepillo giratorio y deseche la correa vieja. Coloque la correa nueva en el eje del motor y en la parte del cepillo giratorio sin cerdas. Vuelva a instalar el cepillo giratorio, coloque el protector y los tornillos.

¿Cómo limpiar el filtro del depósito de polvo?

Desenchufe la aspiradora y retire el depósito de polvo. Abra la tapa, retire el filtro girando hacia arriba. Golpee firmemente el filtro contra el interior de un cubo de basura hasta que el polvo deje de salir. No cepille el filtro. Vuelva a colocar el filtro en su lugar y vuelva a colocar el depósito.

¿Cómo vaciar el depósito de polvo?

Presione el pestillo para retirar el depósito de la aspiradora. Tome el asa de la tapa y gire en sentido antihorario para abrirla. Vacíe el contenido en un cubo de basura. Limpie el filtro si es necesario. Cierre la tapa alineando las muescas y girando en sentido horario. Vuelva a colocar el depósito en la aspiradora.

¿Por qué se escapa polvo de la aspiradora?

El depósito de polvo puede estar lleno o mal instalado. Vacíelo y reinstálelo correctamente. Verifique también que la manguera esté bien instalada y que el filtro esté completamente en su lugar. Consulte las páginas 7, 9 y 11.

¿Qué hacer si la aspiradora es difícil de empujar?

Ajuste la palanca de altura del aparato para que coincida con el grosor de la alfombra. Si el ajuste es incorrecto, la aspiradora puede ser difícil de maniobrar. Consulte la página 8.

¿Cómo usar el Turbo Tool?

Coloque el accesorio Turbo en la parte frontal del soporte de accesorios. Para limpiar sobre el suelo, ponga la aspiradora en posición vertical, retire la manguera del soporte y fije el Turbo Tool al mango de la manguera. Úselo para muebles, escaleras, etc.

¿Cómo ensamblar la aspiradora por primera vez?

Utilice un destornillador de estrella o de cabeza plana. Deslice el panel trasero sobre la base y fíjelo con dos tornillos. Inserte el tubo largo en el tubo de polvo y gire en sentido antihorario. Fije el asa de transporte y el soporte de accesorios. Enrolle la manguera alrededor del soporte. Consulte las páginas 6-7.

MANUAL DE USUARIO MRY6100 DIRT DEVIL

• Por favor lea estas instrucciones con cuidado antes de usar su aspiradora.
• Permitanos ayudarle a ensamblar su aspiradora o a contestar sus preguntas, llame al:

1-800-321-1134

(EE.UU. y Canadá)

El ensamble de la aspiradora peut incluir partes pequeñas. Las partesottageas peuvent Presented riesgo de ahogamente.

Para tener una referencia rápida, anote por favor la información de su aspiradora ahora.

No. de Modelo:
Cólico del Fabricante:

(Ei documento del fabricante aparece en la parte posterior e inferior de la aspiradora).

ESTE APARATO ESTA DISENADO PARA USO COMERCIAL

CUANDO USE UN ELECTRODOMESTICO SE DEBEN SEGUIR SIempre LAS PRECAUCIONES BÁSICAS, INCLUYENDO LAS SIGUIENTES:

Cuando use un electrodomestico se deben seguir siempre las precauiones bássicas, incluyendo las siguientes:

• LEA TODAS LAS INSTRUCTIONS ANTES DE USAR Este APARATO.
• SIEMPRE SIGA ESTAS INSTRUCCIONES DE SEGURIDAD.
• NO DEJE LA ASPIRADORA SIN VIGILANCIA CUANDO ESTÉ CONECTADA.
  REVISE CON FRECUENCIA LOS FILTROS PARA LIMPIARLOS O REEMPLAZARLOS.
• ADVERTENCIA: NO UTLICE NINGUN OBJETO CON FILO PARA LIMPIAR LA MANGUERA DEBIDO A QUE PUEDEN CAUSARLE DANO.
• ADVERTENCIA: ENSAMBLE TOTALMENTE LA ASPIRADAZA ANTES DE USARLA
• DE Vez EN CUANDO RETIRE EL CEPILLO GIRATORIO Y LIMPIE LOS RESIDUOS DE LAS TAPAS FINALES PARA PERMITIR LA ROTACION UNIFORME DEL CEPILLO.
• ADVERTENCIA: LOS CORDONES, ALAMBRES Y/O CABLES SUMINISTRADOS CON ESTE PRODUCTO CONTIENEN PRODUCTOS QUIMICOS QUE INCLUYEN PLOMO O COMPUESTOS DE PLOMO ACERCA DE LOS CUALES SE HA SABIDO EN EL ESTADO DE CALIFORNIA, PRODUCEN CANCER, DEFECTOS DE NACIMIENTO U OTROS DANOS REPRODUCTIVOS. LAVSE LAS MANOS DESPUES DE SU USO.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO, CHOQUE ELECTRICO O LESIONES:

• Nouve solo el aparato cuando esté conectado. Desconctelo de la toma de corriente cuando no lo use y antes de darle servicios.
• No lo utilise en exteriores o en superficies mojadas.
• No permitted use as long as you use it properly. Ponga mucha atencion cuando lo use un niño ooca para dos niños.
• Uselo solamente como se indica en este manual. Use solamente los accesos recomendados por el fabricante.
• No lo utilise con el cordón electrico o la clavija dañados. Si el aparato no trabaja como debiera, se ha caido, dañado, dejado en exteriores o caido en agua, regréselo a un centro de servicios para su inspeccion. Llame al 1-800-321-1134 para encontrar el centro de servicios más cercano a su domicilio.
• No tire ni lo transporte tomándole del cordón electrico, no utilise el cordón electrico como asa, no cierre la puerta sobre el cordón electrico, o tire del cordón electrico alrededor de rebordes o esquinas agudos. No pase el aparato sobre el cordón electrico. Mantenga el cordón electrico lejos de superficies calientes.
• No lo desconecte tirando del cordón electrico. Para desconectarlo, tome la clavija, no el cordón electrico.
• No tome la clavija o el aparato con las manos mojadas.
• No colocque objetivos en las aperture. No lo use con una aperture bloqueada; mantengalo libre de polvo, pelusa,leo yequalquiercosa quecoulda reducir el flujo de aire.
• Mantenga lejos de las aperturas y partes moviles, elleo, ropasuelta, dedos y todas las partes del cuerpo.

• Aquare todos los controlles antes de desconectar.

• Tenga más cuidado cuando aspire escaleras.

• No lo use para aspirar liquidos inflamables o combustibles, tales como gasolina, ni lo use en areas donde这些东西 pudieran estar presentes.
• Siga las instrucciones de la etiqueta y las marcas que se encuentran en su aspiradora.
• No use una extension electrica al使用者 esta aspiradora.
• Mantenga lejos de su cara y cuerpo la manguera, lanzas y otheras aperturas. Mantenga sus manos, pies,leo y ropa lejos de las partes moviles; especialmente del cepillo giratorio.
• No use la aspiradora sin tener en su situ lo bolsa y los filtros.
• No aspire objetos que estén quemándose o emitiendo humano, tales como cigarrillos, cerillos o cenizas calientes.
• Conectela solamente a una toma de coriente conectada a tierra. Vea las instrucciones para conectar a tierra.
• Desconecte la aspiradora antes de conectar el *Turbo Tool®.

*NO DISPONIBLE EN LOS TODOS LOS MODELOS

GUARDE ESTAS INSTRUCCIONES

Su aspiradora contiene un dispositivo de proteccion termal para apagar el motor y asi evitar el recalentamento. Si thiso sucede apague el interruptor y desconnecte la aspiradora. Inspecciona la descarga, la entrada y los filtros por si hubiera atascos. Vacie el recipiente de polvo y limpie los filtros. Despues de aproximamente 30 instantos el motor se habra enfiado y la aspiradora esta lista para usar. NOTE: La aspiradora deben permanecer disconnectada durante el periodo de enfiambre de 30 minutes.

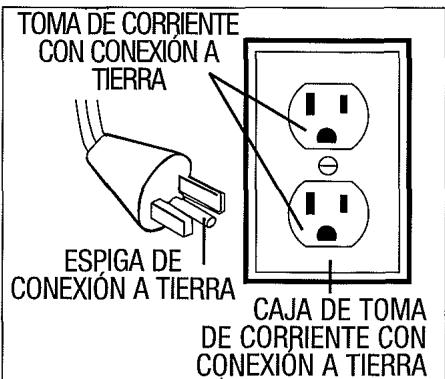

INSTRUCCIONES DE CONEXión A TIERRA

Este aparato debe tener conexión a tierra. En caso de avería o mal funciona un aparato, el Tierra proporcióna una ruta de menor resistencia para corriente electrónica a fin de reducir el riesgo deCHOque electrico. Este aparato está equipado con un cable que tiene un conductor de conexión a tierra del equipo y una clavija de conexión a tierra. La clavija debe enchufarse en una toma de corriente apropiada correctamente instalada y con conexión a tierra, según todos loscottigos y dispositions locales.

ADVERTENCIA: Una connexion incorrecta del conductor de connexion a tierra del equipo pueda resultar en un riesgo deCHOque elctrico.Comuniquee con un electricista qualificado o con el先进技术 de service si no está seguro si la toma de correnteiene una buena connexion a tierra. No modifie la clavija proportionada con el aparato -si esta no encaja en la toma de corrente, Solicite a un electricista qualificado la instalacion de una toma de corrente apropiada.

Este aparato está diseñado para uso en un circuito nominal de 120 voltios y tiene una clavija con connexion a tierra parecida a la clavija ilustrada en el diagrama. Asegürese de que el aparato está connectado a una toma de corriente queonga la mesma configuración que la clavija. No se debe usesar un adaptor con este aparato.

FELICITACIONES

Usted es ahora el orgulioso propietario de una aspiradora vertical Royal. Confiamos en que su nuova adquisión le Offercerá muchos años de satisfacción.

Nuestra compañero diseno y desarrollo este producto teniendolo a usted en.
mente.

Estamos muy orgullosos de nuestros productos y esperamos que usted esté igualmente satisfecho con su calidad y rendimiento.

Gracias por su apoyo a los productos Royal.
Visite nuestro situo Web en www.royalvacuums.com

INDICE

Instrucciones de seguidad . Pagina E2, E3
Characteristics. Pagina E5
Cómo ensambla. Págrina E6, E7

Ensamblaje del cuero a la boquilla . Pagina E6
Ensamblaje del contentedor de accesorios . Pagina E6
Ensamblaje del asa al cuerpo . Pagina E6

Cómo funciona. Págrina E7, E8

Limpieza de alfombras / piso . Pagina E8
Limpieza por encima del nivel del piso . Pagina E8

Recipiente de polvo y bajo:

Retiroy reemplazo. Pagina E9

Banda o cepillo: retiro y reemplazo . Pagina E10, E11
Foco:retiro y reemplazo.. Pagina E11
Mantenimiento general Pagina E11
Guía de solución de problemas . Págrina E12

GARANTÍA

Al consumidor, Royal Appliance Mfg. Co. le garantiza que esta aspiradora no tiene defectos ni de material ni de mano deoba por 1 a/o partir de la fecha de compra original. Guarde su recibo original de compra para hacer valido el periodo de garantia.

En caso que la aspiradora meestre algo defecto Dentro del periodo de garantia, reparamos o reemplazaramos de wayra gratuite parte defectuosa. Laquina completa de ser enviada con porte pagado a qualier Estacion Autorizada ROYAL de Ventas y Servicio de Garantia. Por favor incluya una descripcion completa del problema, fecha de compra, copia del recibo de compra original y su nombre, domicilio y numero de téléphone. Si no se encuentra circa de una Estacion de Garantia, llama a la fabrica para pedir assistencia en los EE.UU. y CANADA: 1-800-321-1134. Use solamente partes de repuestos genuinas Royal.

La garantía no incluye el desgaste anormal, daño como resultado de un accidente o del uso no adecuado de la aspiradora.Esta garantía no cubre los cepillos,bandas planas, bolas, filtros o daño al ventilador. esta garantía no cubre reparaciones no autorizadas. esta garantía le confiere derechos legales espécificos y podra haberthers Rights also. (Los otherdserechos varian de Estado a Estado en les EE.UU.)

IMPORTANTE: USE SOLAMENTE PARTES DE REPUESTO GENUINAS ROYAL. NOTE: REGRESE LA TARJETA DE GARANTIA PARA REGISTRAR SU ASPIRADA

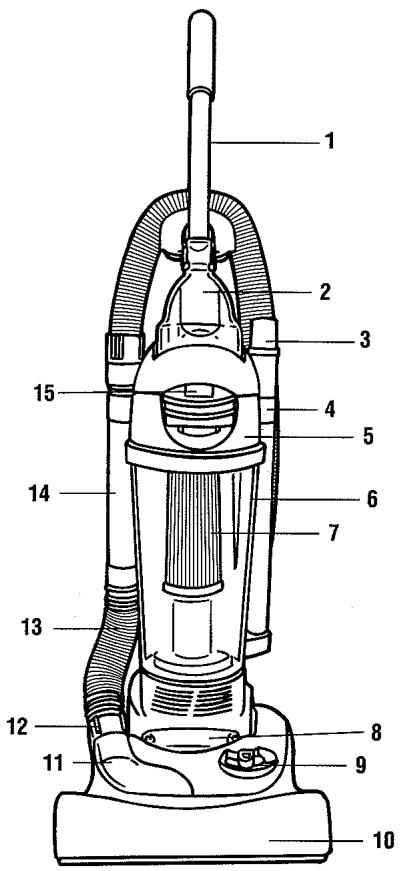

PARTE FRONTAL

PARTE FRONTAL

1. Asa de metal
2. Turbo Tool
3. Accesorio para Hendiduras (en la lanza de extension)
4. Lanza de Extension
5. Tapa del Recipiente de Polvo
6. Recipiente de Polvo Transparente
7. Filtro del Recipiente de Polvo
8. Luz Frontal
9. Palanca de Ajuste de Altura
10. Tope
11. Ventana de Paso del Polvo Transparente
12. Yugo de la Manguera Inferior
13. Manguera Inferior
14. Lanza de la Manguera
15. Seguro de Liberación del Recipiente de Polvo

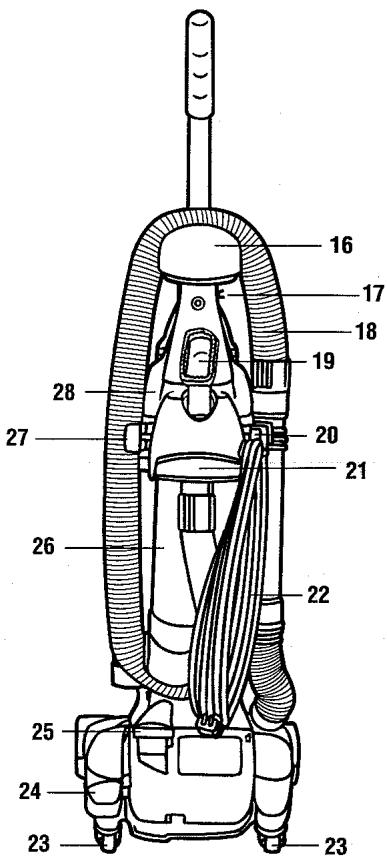

PARTE POSTERIOR

PARTE POSTERIOR

1. Conteditor de la manguera
2. Guia del Cordon Eléctrico
3. Manguera
4. Cepillo para Polvo
5. Gancho con Liberación Rápida del Cordoné Eléctrico
6. Asa de Transporte
7. Cordon Eléctrico Largo
8. Swivel Casters
9. Pedal de Liberación del Asa
10. Pedal de Encendido / Apagado
11. Cubierta Posterior
12. Abrazadera de la Manguera
13. Conteditor de Accesorios Superior

CÓM O ENSAMBLAR

HERRAMIENTA NECESARIA: DESTORNILLADOR PHILLIPS O PLANO

CUERPO A LA BOQUILLA

Deslice la cubierta posterior en la base.

Para asegurar inserte dos (2) tornillos en la sección frontal de la cubierta posterior.

CONTENEDOR DE ACCESORIOS SUPERIOR (FRENTE)

Deslice el extremo de la manguera larga en el tubo de polvo de la cubierta posterior.

Alinee los orificios del asa de transporte con los orificios de la cubierta posterior. Deslice el asa hacía delante. Insertedos (2) tornillos en los orificios y apriételos hasta asegurarlos.

ENSAMBLAJE DEL CONTENEDOR DE LA TURBO TOOL® (FRENTE) Y DEL ASA (PARTE POSTERIOR)

Cologne el contentedor de la manguera en la parte superior de la base del cuero.

Empuje suavamente hacía abajo el asa de metal en el orificio del conteditor de la manguera.

Cologne el contender de la Torbo Tool en la parte frontal de la seccion media de la aspiradora.

Fiji la abrazadora de la Turbo Tool en el contentedor de la misma.

Inserte los dos (2) tornillos en la parte trasera del asa y apiételos, asegurándose que el contentedor de accesos está asegurado.

CÓMoyo ENSAMBLAR: CONTINUACION

INSTALACION DE LA TURBO TOOL

Sujete la Turbo Tool en la parte frontal de su conteditor.

FIJACION DE LAMANGUERA POSTERIOR

Enrolle la manguera alrededor de la parte posterior del contendor (Diagrama 1). Empujé la lanza de la manguera hacía abajo en elgado Derecho de la aspiradora (Diagrama 1a).

FIJACION DE LAMANGUERA LATERAL

Alinee las lenguetas de la tapa con las ranuras en el recipientte. Empuje la tapa hacía abajo y girela en sentido de las manecillas del reloj.

ALMACENAMIENTO DE ACCESORIOS

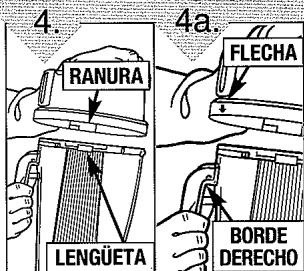

INSTALACION DEL RECIPIENTE DE POLVO

Para fazer los accesos: (a) Deslice el cepillo para polvo en el contentedor de accesos superior con las cerras haciaba afuera. (b) Deslice el accesorio para hendiduras/ la lanza de extension en la ranura redonda del bajo derecho frontal del conteditor de accesos.

Alinee las lenguetas del recipiente con las ranuras en la tapa (Diagrama 4). Empujé la tapa hacía abajo y girela en sentido de las manecillas del reloj. NOTE: Hay una flecha de guía en la parte posterior de la tapa. Alinee la flecha con el borde decrecho del asa del recipiente de polvo y gire en el sentido de las manecillas del reloj hasta asegurarlo (Diagrama 4a).

Fijelo alineando la lengüeta en la parte inferior del recipiente de polvo en la ranura rectangular de la aspiradora (inserction) y empujelo para que entre en su situo (Diagrama 5a).

CÓMOFUÑCIONA

LIBERACION DEL CORDON ELECTRICO

Gire el gancho de liberacion rapa de cordon eletrico parautarlo mas fácilmente. Guardeo en la guia del cordon eletrico.

AJUSTE DE ALTURA PALANCA

Deslice la palanca de ajuste de alta para que corresponda con la superficie que se va a limpar. IMPORTANTE: Para un ajuste más fácil, colocque la aspiradora en posicion Completely vertical position.

CÓMO FUNCIONA: CONTINUACION

PRECAUCION: El agitador del cepillo continua girando cuando usted usa o retira la manguera o si la aspirdora está的功能。Mantenga lejos del area del cepillo elleo, la ropasuelita, los dedos y other parts del cuerpo cuando la aspiradora esste的功能。

La aspiradora debe estar en posicón vertical para levantar de la alfombra el cepillo giratorio cuando limpie por encima del niven del piso.

PEDAL DE ENCENDIDO / APAGADO

PEDAL DE LIBERACION DEL ASA

Conecte el cordón eletrico en la toma de corriente. Encienda la aspiradora pisando el pedal localizzato en la parte posterior izquierda de la aspiradora.

Para liberar el asa, pise el pedal de liberacion del asa localizzato en la parte inferior izquierda de la aspiradora.

PISO/ALFOMBRAS LIMPIEZA

Mueva el asa y ajustela en la posicion deseada para (a) guardar la aspiradora, (b) operar la aspiradora y (c) pisar el pedal de liberacion del asa bajoamente

para limiar bajo de los muebles. NOTE: El cepillo en rotacion podra hacer que los flecos de la alfombra se enredaran bajo de la aspiradora. Sea precavido cuando aspire alfombras con flecos.

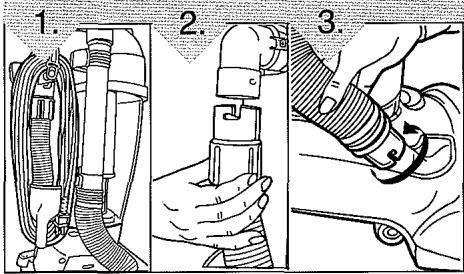

LIMPIEZA POR ENCIMA DEL NIVEL DEL PISO

La aspiradora debe estar en su posicion vertical para levantar el cepillo giratorio.

Retire la manguera del conteditor de accesorios.

de la manguera. Para quitar el tire suavamente.

Elija提供优质 de los utiles accesos o use la manguera sola. Simplicamente empujé el accesorio con firmeza en el extremo de la lanza o del asa

LANZA DE EXTENSION

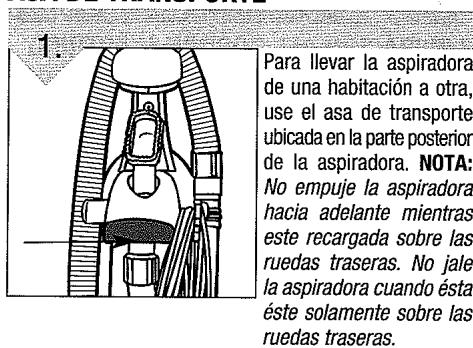

ASA DE TRANSPORTE

NOTA: Desconecte la aspiradora antes de cambiar el filtro.

NOTA: Para un mejor desempo, reemplace el filtro cada año.

TIPO DE FILTRO

Para el filtro de reemplazo F1 (No. de Parte 3-JC0280-000), por favor llame al 1-800-321-1134 o visite nuestro situ Web www.royalvacuums.com para localizar al distribuidor más cercano austed.

VACÍE Y LIMPIE EL RECIPIENTE DE POLVO

Oprima el seguro para quitar el recipiente de polvo de la aspiradora.

Retire la tapa al tomar el asa del recipiente de polvo y girando la tapa en sentido contrario a las manecillas del reloj.

Sostenga el recipiente de polvo y sujete el tope del filtro.

Gire y tire del filtró hacía arriba y afluera.

Limpie el filtro y el recipiente de polvo Completely. Vea lanota acontinuacion "Mantenimiento Regular" para las instrucciones del limpieza del filtro.

Coloque de nuevo el filtro en el recipiente de polvo. Empuje el filtró en su situño para evacitar fugas de polvo. Coloque de nuevo el recipiente de polvo en la aspiradora (vea la Págrina E7, Instalación del Recipiente de Polvo.)

MANTENIMIENTO REGULAR: Cada vez que se vacía el recipiente de polvo, se debe limpar el filtro. Golpee suavamente el filtro, pero con firmeza, contra el interior del basurero hasta que deje de caer polvo del filtró. (El filtró perdá color con el uso, pero this no afectá su rendimiento.) No capille el filtró. Las instrucciones de limpieza peuvent variar dependiendo de las conditiones de sociedad. En algunos casos, se nécessitar una limpieza mayor o menor del filtró. Se recomienda que el filtró F1 No. de Parte 3-JC0280-000 se reemplace una vez al año. Por favor use la etiqueta ubicada en la tapa del filtró para registrar la Fecha de reemplazo.

HERRAMIENTA NECESARIA: DESTORNILLADOR PHILLIPS

ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES CAUSADAS POR LAS PARTES MOVILES,

DESCONECTE LA ASPIRADORA ANTES DE CAMBIAR LA BANDA O EL CEPILLO GIRATORIO.

ESTILO DE BANDA

10

Para el reemplazo de la banda Estilo 10 por favor llame al 1-800-321-1134 o visite nuestro situ web www.royalvacuums.com para localizar al distribuidor más cercano a estud.

PARA RETIRAR LA BANDA

Acuesta la aspiradora y volteela para ver la base de la boquilla. La base dequeardar plana y mirando hacia arriba. Utilice un destornillador Phillips para retirar los cinco (5) tornillos y asi qutar la proteccion de la boquilla. Las flechas indican la posicion de los tornillos.

Levante la proteccion de la boquilla.

Levante y retire el cepillo giratorio. Deseche la banda usada.

REEMPLAZO DE LA BANDA O DEL CEPILLO GIRATORIO

4.

Deslice la banda en el eje del motor.

5.

Coloque la banda ahora en el area sin cerdas del cepillo giratorio.

6:

Una vez que labanda nuevo estápuesta en sulugar, tire delcepilio giratorio ydesilicelo dentrode la boquillaasegurarndoseque las tapasfinales estén enla orientacion

correcta (insercion 6a).Gire el cepillo giratorio de forma manual para asegurar que la banda este alineada apropiamente.

Vuelva a colocar la proteccion de la boquilla.

Reemplace los cinco (5) tornillos para asegurar la proteccion de la boquilla.

REMOCION Y REEMPLAZO DEL FOCO

HERRAMIENTA NECESARIA: DESTORNILLADOR PLANO

ADVERTENCIA: PARA REDUCIR EL RIESGO DE CHOQUE ELECTRICO, DESCONECTE LA ASPIRADORA ANTES DE RETIRAR O REEMPLAZAR EL FOCO.

Esta aspiradora utilizes unAGO automotor común No.906, 13.0 voltios. Para focos de reemplazo, llama al 1-800-321-1134 o a su Tienda de partes automatrices.

Incline hacía detrás el asa de la aspiradora. Retire los dos (2) tornillos ubicados enequaliera de los lados de la lente de la luz frontal.

Para retirar el foco, séquelo del receptáculo. NO lo gire. Para reemplazarlo, empújelo suavamente en el receptáculo.

Fije la lente de la luz frontal volviendo a colocar los dos (2) tornillos.

MANTENIMIENTO GENERAL

ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES CAUSADAS POR LAS PARTES MOVILES, DESCONECTE ANTES DE DAR SERVICIO.

RETIRO DE LOS DESECHOS / MANGUERA

RETIRO DE LOS DESECHOS / PROTECCION DE LA BOQUILLA

1. Vea si el recipiente está llenc; vacielo si es besoino.
2. Conecte la aspiradora y verifique que haya succion en el extremo de la manguera (Diagrama 1.) Si hay succion en el extremo de la manguera, vaya al Diagrama 4. Si no hay succion en el extremo de la manguera, limpie la ventsa del paso del polvo y bajo la manguera. Siga estas pasos: 1. Saque la manguera de la entrada superior de la manguera (Diagrama 2) girandola en sentido horario. 2. Saque la manguera de la caja. Retire la obstruccion. 3. Saque la manguera de la ventsa transparente del paso del polvo (Diagrama 3) al invertir el Paso 2, Pagina E7, bajo el encabezado "Fijacion de la Manguera Lateral." Retire la obstruccion.

Retire la proteccion de la boquilla (vea el Diagrama 4) al quitar los cinco (5) tornillos. Busque las obstrucciones y retirrelas.

RETIRO DE LOS DESECHOS / TURBO TOOL®

Gire el anillo del seguro 180^ y dele vuelta a la Turbo Tool.

Gire el alojamento inferior y retire el ataso.

Para reensamblar,
asegúrese que las
lenguetas estén metidas
y gire para cerrar el
alojamente inferior.

GUIA DE SOLUTION DE PROBLEMAS

ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES PERSONALES - DESCONECTE LA ASPIRADORA ANTES DE DARLE SERVICO.

PROBLEMA	POSIBLE CAUSA	SOLUTION POSIBLE
La aspiradora no funciona	1. El cordón electrico no está bienonetado en la toma de corriente.	1. Conecte la unidad con firmeza.
	2. Fusible quemado o interruptordesconectado.	2. Revise el fusible o el interruptor en casa.Reemplace el fusible / reajuste el interruptor.
	3. Necesita servicios.	3. Lívela al centro de service o llama al1-800-321-1134.
La aspiradora no aspiro o la succiones muy débil	1. El recipientede polvo no estáinstalado correctamente.	1. Revise la forma de retiro y reemplazo delrecipientede polvo - Pág. E9.
	2. El recipientede polvo está lleno.	2. Vace el recipientede polvo - Pág. E9.
	3. Cepillo giratorio desgastado.	3. Reemplcase el cepillo giratorio - Pág. E10.
	4. Banda rota o desgastada.	4. Reemplcase la banda - Pág. E10.
	5. Filtratapado.	5. Retire y limpie el filtro - Pág. E9.
	6. Está tapada la boquilla /manduera de pasobpolvo.	6. Retire la manuerga inferior; retirela obstruccion - Pág. E7, 11.
	7. Ajuste incorrecto de la alta de alfombra.	7. Mueva la palanca de ajuste de alta de alfombra a un nivel apropiado para la alfombra que se esté limpiando - Pág. E7.
Polvo escapando de la aspiradora	1. El recipientede polvo está lleno.	1. Vace el recipientede polvo - Pág. E9.
	2. El recipientede polvo no estáinstalado correctamente.	2. Revise la forma de retiro y reemplazo delrecipientede polvo - Pág. E9.
	3. La manuerga no está instaladacorrectamente.	3. Revise la instalación de la manuerga - Pág. E7.
	4. El filtro no está instaladocompletamente.	4. Revise la forma de retiro y reemplazo delfiltro - Pág. E9.
Los accesos delaspiradora no recogen	1. Manuerga tapada.	1. Retire la manuerga y los accesos; retirela obstruccion - Pág. E7, E11.
	2. El recipientede polvo está lleno.	2. Vace el recipientede polvo - Pág. E9.
	3. Filtratapado.	3. Limpie el filtro - Pág. E9.
La luz frontal no funciona	1. Foco fundido.	1. Reemplcase el foco - Pág. E11.
	2. Cables electricos suellos.	2. Llame al 1-800-321-1134 para encontrar al Distribuidor Royalmás cercano a su domicilio.
Es dificil empujarla aspiradora	1. Ajuste incorrecto de la alta de alfombra.	1. Mueva la palanca de ajuste de alta de alfombra a un nivel apropiado para la alfombra que se esté limpiando - Pág. E7.

CUALQUIER OTRO SERVICIO DEBERA SER EFECTUADO POR UN REPRESENTANTE DE SERVICIO AUTORIZADO

SERVICIOS AL CLIENTE (1-800-321-1134)

En caso de necessitar más afecta, vea en las Páginas Amarillas para encontrar a un Distribuidor Autorizzato Royal® Los costos de transporte hacía y desde el situó de reparación serán pagados por el propietario. Las partes de repuestos realizadas en esta unidad son de reemplazo fácil y está disponible a工程技术 de un Distribuidor Autorizzato Royal® o en otheras tiendas. Siempre identifique su aspiradora por medio del número de modelos y el已久的 fabricación cuando pida información u ordene partes de repuesto. (El número de modelos aparece en el fondo de la aspiradora.)

GUIDE DE DÉPANNAGE

AVERTISSEMENT: POUR RÉDUIRE LE RISQUE DE SE BLESSER, DÉBRANCHER L'ASPIRATEUR AVANT LE SERVICE
