MANUAL DE USUARIO PBH 2900 FRE BOSCH

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . Página

Português . . . . . . . . . . . . . . . . . . . . . . . . . Página

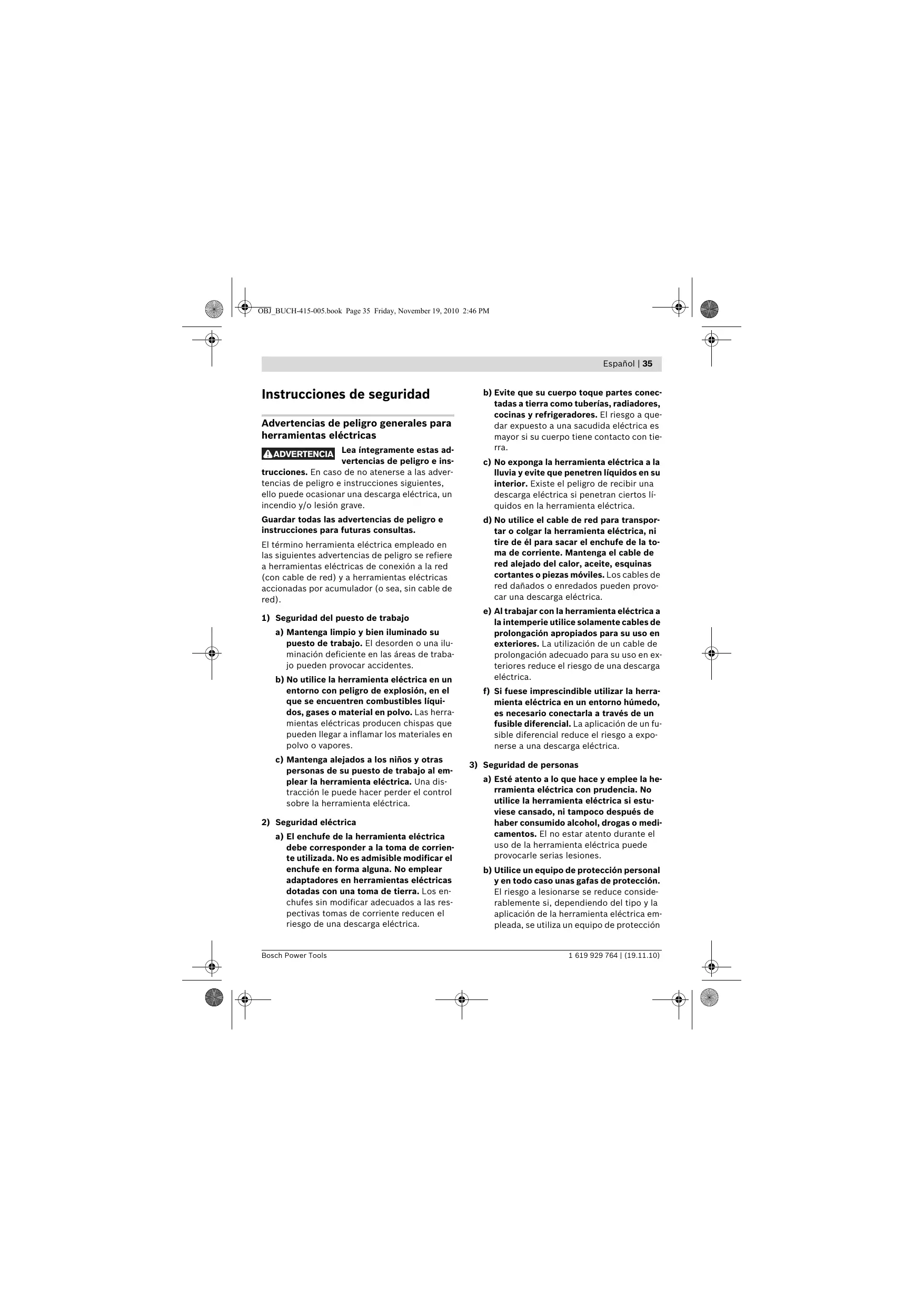

Instrucciones de seguridad

Advertencias de peligro generales para herramientas eléctricas ADVERTENCIA Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. El término herramienta eléctrica empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

1) Seguridad del puesto de trabajo

a) Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. c) Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

2) Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. c) No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. d) No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. e) Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. f) Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.

3) Seguridad de personas

a) Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones. b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección 1 619 929 764 | (19.11.10) 36 | Español adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. c) Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente. d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica. e) Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento. g) Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.

4) Uso y trato cuidadoso de herramientas

eléctricas a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. 1 619 929 764 | (19.11.10) b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. c) Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica. d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. e) Cuide la herramienta eléctrica con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. f) Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor. g) Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso. Español | 37

5) Servicio

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica. Instrucciones de seguridad para martillos f Utilice unos protectores auditivos. El ruido intenso puede provocar sordera. f Emplee las empuñaduras adicionales suministradas con la herramienta eléctrica. La pérdida de control sobre la herramienta eléctrica puede provocar un accidente. f Sujete el aparato por las superficies de agarre aisladas al realizar trabajos en los que el útil o el tornillo pueda llegar a tocar conductores eléctricos ocultos. El contacto con conductores bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica le provoquen una descarga eléctrica. f Utilice unos aparatos de exploración adecuados para detectar posibles tuberías de agua y gas o cables eléctricos ocultos, o consulte a la compañía local que le abastece con energía. El contacto con cables eléctricos puede electrocutarle o causar un incendio. Al dañar las tuberías de gas, ello puede dar lugar a una explosión. La perforación de una tubería de agua puede redundar en daños materiales o provocar una electrocución. f Trabajar sobre una base firme sujetando la herramienta eléctrica con ambas manos. La herramienta eléctrica es guiada de forma más segura con ambas manos. f Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano. f Antes de depositarla, esperar a que se haya detenido la herramienta eléctrica. El útil puede engancharse y hacerle perder el control sobre la herramienta eléctrica. Descripción del funcionamiento Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Utilización reglamentaria La herramienta eléctrica ha sido diseñada para taladrar con percusión en hormigón, ladrillo y piedra, así como para realizar ligeros trabajos de cincelado. Además, es adecuada también para taladrar sin percusión en madera, metal, cerámica y plástico. Las herramientas eléctricas con regulador electrónico e inversor del sentido de giro son apropiadas también parar atornillar. Componentes principales La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada. 1 Portaútiles SDS-plus 2 Caperuza antipolvo 3 Casquillo de enclavamiento 4 Empuñadura (zona de agarre aislada) 5 Tecla de enclavamiento del interruptor de conexión/desconexión 6 Interruptor de conexión/desconexión 7 Selector de sentido de giro 8 Mando desactivador de percusión y giro 9 Botón de ajuste del tope de profundidad 10 Tornillo de mariposa para ajuste de la empuñadura adicional 11 Empuñadura adicional (zona de agarre aislada) 12 Tope de profundidad 13 Portabrocas de corona dentada* 14 Boquilla de aspiración del Saugfix* 15 Tornillo de fijación del Saugfix* 1 619 929 764 | (19.11.10) 38 | Español 16 Tope de profundidad del Saugfix* 19 Tubo de guía del Saugfix* 17 Tubo telescópico del Saugfix* 20 Soporte universal con vástago de inserción SDS-plus* 18 Tornillo de mariposa del Saugfix* *Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios. Control de revoluciones

Desactivador de giro

Giro a derechas/izquierdas

Material que se adjunta – Portabrocas de corona dentada Potencia absorbida nominal Potencia útil Frecuencia de percusión

1,5 1,5 Energía por percusión según EPTA-Procedure 05/2009 Revoluciones

min Alojamiento del útil 0–2300 0–2300 SDS-plus SDS-plus Diámetro del cuello del husillo

43 (Norma Euro) 43 (Norma Euro) Diámetro máx. de taladro en: – Hormigón – Acero – Madera

2,2 2,2 / II / II Peso según EPTA-Procedure 01/2003 Clase de protección Estos datos son válidos para una tensión nominal de [U] 230 V. Los valores pueden variar para otras tensiones y en ejecuciones específicas para ciertos países. Preste atención al nº de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algunos aparatos pueden variar. Información sobre ruidos y vibraciones Ruido determinado según EN 60745. El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a: Nivel de presión sonora 88 dB(A); nivel de potencia acústica 99 dB(A). Tolerancia K=3 dB. ¡Colocarse unos protectores auditivos! 1 619 929 764 | (19.11.10) Nivel total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60745: Taladrado con percusión en hormigón: Valor de vibraciones generadas ah =17 m/s2, tolerancia K=1,5 m/s2, Español | 39 Cincelado: Valor de vibraciones generadas ah =15 m/s2, tolerancia K=1,5 m/s2, Taladrado en metal: Valor de vibraciones generadas ah <2,5 m/s2, tolerancia K=1,5 m/s2, Atornillado: Valor de vibraciones generadas ah <2,5 m/s2, tolerancia K=1,5 m/s2. El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma EN 60745 y puede servir como base de comparación con otras herramientas eléctricas. También es adecuado para estimar provisionalmente la solicitación experimentada por las vibraciones. El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones puede ser diferente si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drástico de la solicitación por vibraciones durante el tiempo total de trabajo. Para determinar con exactitud la solicitación experimentada por las vibraciones, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de la solicitación por vibraciones durante el tiempo total de trabajo. Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo. Declaración de conformidad Declaramos bajo nuestra responsabilidad, que el producto descrito bajo “Datos técnicos” está en conformidad con las normas o documentos normalizados siguientes: EN 60745 de acuerdo con las disposiciones en las directivas 2004/108/CE, 2006/42/CE. Expediente técnico en: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Montaje f Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente. Empuñadura adicional f Solamente utilice la herramienta eléctrica con la empuñadura adicional 11 montada. Orientación de la empuñadura adicional (ver figura A) La empuñadura adicional 11 puede girarse a cualquier posición para permitirle trabajar manteniendo una postura firme y cómoda. – Gire en sentido contrario a las agujas del reloj el tornillo de mariposa 10 y gire la empuñadura adicional 11 a la posición deseada. Seguidamente apriete en el sentido de las agujas del reloj el tornillo de mariposa 10. Ajuste de la profundidad de perforación (ver figura B) El tope de profundidad 12 permite ajustar la profundidad de perforación X deseada. – Presione el botón de ajuste del tope de profundidad 9 e introduzca el tope de profundidad en la empuñadura adicional 11. La cara estriada del tope de profundidad 12 deberá quedar hacia abajo. – Inserte hasta el tope el útil SDS-plus en el portaútiles SDS-plus 1. De no proceder así, el ajuste de la profundidad de perforación es incorrecto debido a la movilidad que tiene el útil SDS-plus. – Saque el tope de profundidad de manera que la medida entre la punta de la broca y del tope de profundidad corresponda a la profundidad de perforación X. 1 619 929 764 | (19.11.10) Selección del portabrocas y de los útiles Para taladrar con percusión y para cincelar se precisan útiles SDS-plus, que se montan en el portabrocas SDS-plus. Para taladrar sin percusión en madera, metal, cerámica y plástico, así como para atornillar se utilizan útiles sin vástago SDS-plus (p.ej. brocas de vástago cilíndrico). Para estos útiles se precisa un portabrocas de sujeción rápida o un portabrocas de corona dentada. Cambio del portabrocas de corona dentada Para poder trabajar con útiles sin SDS-plus (p.ej. brocas de vástago cilíndrico) es necesario montar un portabrocas adecuado (portabrocas de corona dentada o de sujeción rápida, ambos, accesorios especiales). Montaje del portabrocas de corona dentada (ver figura C) – Limpie primero, y aplique a continuación una capa ligera de grasa al extremo del vástago de inserción. – Inserte girando el portabrocas de corona dentada con el adaptador hasta conseguir que éste quede sujeto automáticamente. – Tire del portabrocas de corona dentada para cerciorarse de que ha quedado correctamente sujeto. Desmontaje del portabrocas de corona dentada – Empuje hacia atrás el casquillo de enclavamiento 3 y retire el portabrocas de corona dentada 13. Cambio de útil La caperuza antipolvo 2 evita en gran medida que el polvo que se va produciendo al trabajar penetre en el portaútiles. Al montar el útil, preste atención a no dañar la caperuza antipolvo 2. f Haga sustituir de inmediato una caperuza antipolvo deteriorada. Se recomienda que este trabajo sea realizado por un servicio técnico. 1 619 929 764 | (19.11.10) Montaje del útil SDS-plus (ver figura D) El portaútiles SDS-plus le permite cambiar el útil de forma sencilla y cómoda sin precisar para ello una herramienta. – Limpie primero y aplique a continuación una capa ligera de grasa al extremo de inserción del útil. – Inserte girando el útil en el portaútiles hasta conseguir que éste quede sujeto automáticamente. – Tire del útil para asegurarse de que ha quedado correctamente sujeto. Condicionado por el sistema, el útil SDS-plus puede moverse libremente. A ello se debe que se presente un error de redondez al girar en vacío. Esto no afecta para nada a la precisión del taladro realizado, ya que la broca se autocentra al taladrar. Desmontaje del útil SDS-plus (ver figura E) – Empuje hacia atrás el casquillo de enclavamiento 3 y retire el útil. Aplicación de útiles sin SDS-plus (ver figura F) Observación: ¡No utilice útiles sin SDS-plus ni para taladrar con percusión ni para cincelar! Al taladrar con percusión o cincelar ello perjudicaría a los útiles sin SDS-plus y al portabrocas. – Monte un portabrocas de corona dentada 13 (ver “Cambio del portabrocas de corona dentada”, página 40). – Gire el portabrocas de corona dentada 13 lo suficiente para poder alojar el útil. Inserte el útil. – Introduzca la llave del portabrocas en cada uno de los taladros del portabrocas de corona dentada 13 y apriete uniformemente el útil. – Gire el mando desactivador de percusión y giro 8 a la posición “Taladrar”. Desmontaje de útiles sin SDS-plus (ver figura G) – Gire en sentido contrario a las agujas del reloj el casquillo del portabrocas de corona dentada 13 con la llave del portabrocas, de manera que pueda retirar el útil. Aspiración de polvo con el Saugfix (accesorio especial) f El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias. Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deberán ser procesados por especialistas. – A ser posible utilice un equipo para aspiración de polvo apropiado para el material a trabajar. – Observe que esté bien ventilado el puesto de trabajo. – Se recomienda una mascarilla protectora con un filtro de la clase P2. Observe las prescripciones vigentes en su país sobre los materiales a trabajar. f Evite acumulaciones de polvo en el puesto de trabajo. Los materiales en polvo se pueden inflamar fácilmente. Montaje del Saugfix (ver figura H) Para la aspiración de polvo se precisa un Saugfix (accesorio especial). Al taladrar, el cabezal Saugfix es presionado continuamente contra la base por la fuerza de un resorte, consiguiéndose así que éste asiente continuamente contra la misma. – Pulse la tecla de ajuste del tope de profundidad 9 y retire el tope de profundidad 12. Vuelva a presionar la tecla 9 y monte por el frente el Saugfix en la empuñadura adicional – Conecte una manguera de aspiración (diámetro 19 mm, accesorio especial) a la boquilla de aspiración 14 del Saugfix. El aspirador debe ser adecuado para el material a trabajar. Para aspirar polvo especialmente nocivo para la salud, cancerígeno, o polvo seco utilice un aspirador especial. Ajuste de la profundidad de perforación en el Saugfix (ver figura I) Ud. puede fijar también la profundidad de perforación X deseada estando montado el Saugfix. – Inserte hasta el tope el útil SDS-plus en el portaútiles SDS-plus 1. De no proceder así, el ajuste de la profundidad de perforación es incorrecto debido a la movilidad que tiene el útil SDS-plus. – Afloje el tornillo de mariposa 18 del Saugfix. – Asiente firmemente el útil, estando éste detenido, contra el punto a taladrar. Al realizar esto, el útil SDS-plus deberá asentar contra la superficie. – Desplace el tubo de guía 19 del Saugfix en el soporte de forma que el cabezal de Saugfix asiente contra la base a taladrar. No desplace el tubo de guía 19 más de lo necesario sobre el tubo telescópico 17 con el fin de que sea visible la mayor parte posible de la escala del tubo telescópico 17. – Apriete nuevamente el tornillo de mariposa

18. Afloje el tornillo de fijación 15 del tope de

profundidad del Saugfix. – Desplace el tope de profundidad 16 sobre el tubo telescópico 17 de manera que la distancia X mostrada en la figura corresponda a la profundidad de perforación deseada. – Apriete el tornillo de fijación 15 en esa posición. Operación Puesta en marcha f ¡Observe la tensión de red! La tensión de alimentación deberá coincidir con las indicaciones en la placa de características de la herramienta eléctrica. Las herramientas eléctricas marcadas con 230 V pueden funcionar también a 220 V. 1 619 929 764 | (19.11.10) 42 | Español Ajuste del modo de operación Conexión/desconexión Con el mando desactivador de percusión y giro 8 puede Ud. ajustar el modo de operación de la herramienta eléctrica. – Para conectar la herramienta eléctrica presionar el interruptor de conexión/desconexión 6. – Para enclavar el interruptor de conexión/ desconexión manténgalo accionado, y pulse además la tecla de enclavamiento 5. – Para desconectar la herramienta eléctrica suelte el interruptor de conexión/desconexión 6. Si el interruptor de conexión/desconexión 6 estuviese enclavado, apriételo primero y suéltelo a continuación. Observación: ¡Únicamente cambie el modo de operación estando desconectada la herramienta eléctrica! En caso contrario podría dañarse la herramienta eléctrica. – Gire el mando desactivador de percusión y giro 8 a la posición deseada hasta enclavarlo de manera perceptible. Posición para Taladrar con percusión en hormigón o piedra Posición para Taladrar, sin percutir, en madera, metal, cerámica y plástico, así como para atornillar Posición Vario-Lock para modificar la posición del cincel En esta posición no se enclava el mando desactivador de percusión y giro 8. Ajuste del nº de revoluciones/frecuencia de percusión Variando la presión ejercida sobre el interruptor de conexión/desconexión 6 puede Ud. regular de forma continua las revoluciones/nº de impactos de la herramienta eléctrica. Accionando ligeramente el interruptor de conexión/desconexión 6 se obtienen unas revoluciones/frecuencia de percusión reducida. Aumentando paulatinamente la presión se van aumentando en igual medida las revoluciones/frecuencia de percusión. Embrague limitador de par Posición para Cincelar Ajuste del sentido de giro (ver figura J) Con el selector 7 puede invertirse el sentido de giro actual de la herramienta eléctrica. Esto no es posible, sin embargo, con el interruptor de conexión/desconexión 6 accionado. Giro a derechas: Empuje hasta el tope, hacia la derecha, el selector de sentido de giro 7. Giro a izquierdas: Empuje hasta el tope, hacia la izquierda, el selector de sentido de giro

f En caso de engancharse o bloquearse el útil se desacopla el husillo de la unidad de accionamiento. Debido a la elevada fuerza de reacción resultante, siempre sujete la herramienta eléctrica con ambas manos y trabaje sobre una base firme. f En caso de bloquearse el útil, desconectar la herramienta eléctrica y liberar el útil. Si el aparato se conecta estando bloqueado el útil de taladrar se producen unos pares de reacción muy elevados. Al taladrar con o sin percusión, y al cincelar, ajuste siempre el sentido de giro a derechas. 1 619 929 764 | (19.11.10) Instrucciones para la operación Modificación de la posición para cincelar (Vario-Lock) El cincel puede sujetarse en 36 posiciones diferentes. Ello le permite adoptar en cada caso una posición de trabajo óptima. – Monte el cincel en el portaútiles. – Gire el mando desactivador de percusión y giro 8 a la posición “Vario-Lock” (ver “Ajuste del modo de operación”, página 42). – Gire el portaútiles hasta conseguir la posición del cincel deseada. – Gire el mando desactivador de percusión y giro 8 a la posición “Cincelar”. El portaútiles queda retenido entonces en esa posición. – Para cincelar ajuste el sentido de giro a derechas. Montaje de las puntas de atornillar (ver figura K) f Solamente aplique la herramienta eléctrica desconectada contra la tuerca o tornillo. Los útiles en rotación pueden resbalar. Para montar puntas de atornillar deberá utilizar un soporte universal 20 dotado con un vástago de inserción SDS-plus (accesorio especial). – Limpie primero, y aplique a continuación una capa ligera de grasa al extremo del vástago de inserción. – Inserte girando el soporte universal en el portaútiles hasta conseguir que éste quede sujeto automáticamente. – Tire del soporte universal para asegurarse de que ha quedado correctamente sujeto. – Inserte una punta de atornillar en el soporte universal. Únicamente utilice puntas de atornillar que ajusten correctamente en la cabeza del tornillo. – Para desmontar el soporte universal, empuje hacia atrás el casquillo de enclavamiento 3 y retire entonces el soporte universal 20 del portaútiles. Mantenimiento y servicio Mantenimiento y limpieza f Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente. f Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad. f Haga sustituir de inmediato una caperuza antipolvo deteriorada. Se recomienda que este trabajo sea realizado por un servicio técnico. – Limpie el portaútiles 1 después cada uso. Si a pesar de los esmerados procesos de fabricación y control, la herramienta eléctrica llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas Bosch. Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica. Servicio técnico y atención al cliente El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las podrá obtener también en internet bajo: www.bosch-pt.com Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios. 1 619 929 764 | (19.11.10) Conforme a la Directiva Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico. Reservado el derecho de modificación. O CERTIFIC

Sólo para los países de la UE:

México ¡No arroje las herramientas eléctricas a la basura!

Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: +58 (02) 207 45 11 Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.

Venezuela Eliminación

Robert Bosch España, S.A. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Tel. Asesoramiento al cliente: +34 (0901) 11 66 97 Fax: +34 (91) 902 53 15 54 PRO España FIE D PRO

Argentina Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: +54 (0810) 555 2020 E-Mail: herramientas.bosch@ar.bosch.com Perú Autorex Peruana S.A. República de Panamá 4045, Lima 34 Tel.: +51 (01) 475-5453 E-Mail: vhe@autorex.com.pe Chile EMASA S.A. Irarrázaval 259 – Ñuñoa Santiago Tel.: +56 (02) 520 3100 E-Mail: emasa@emasa.cl 1 619 929 764 | (19.11.10)
