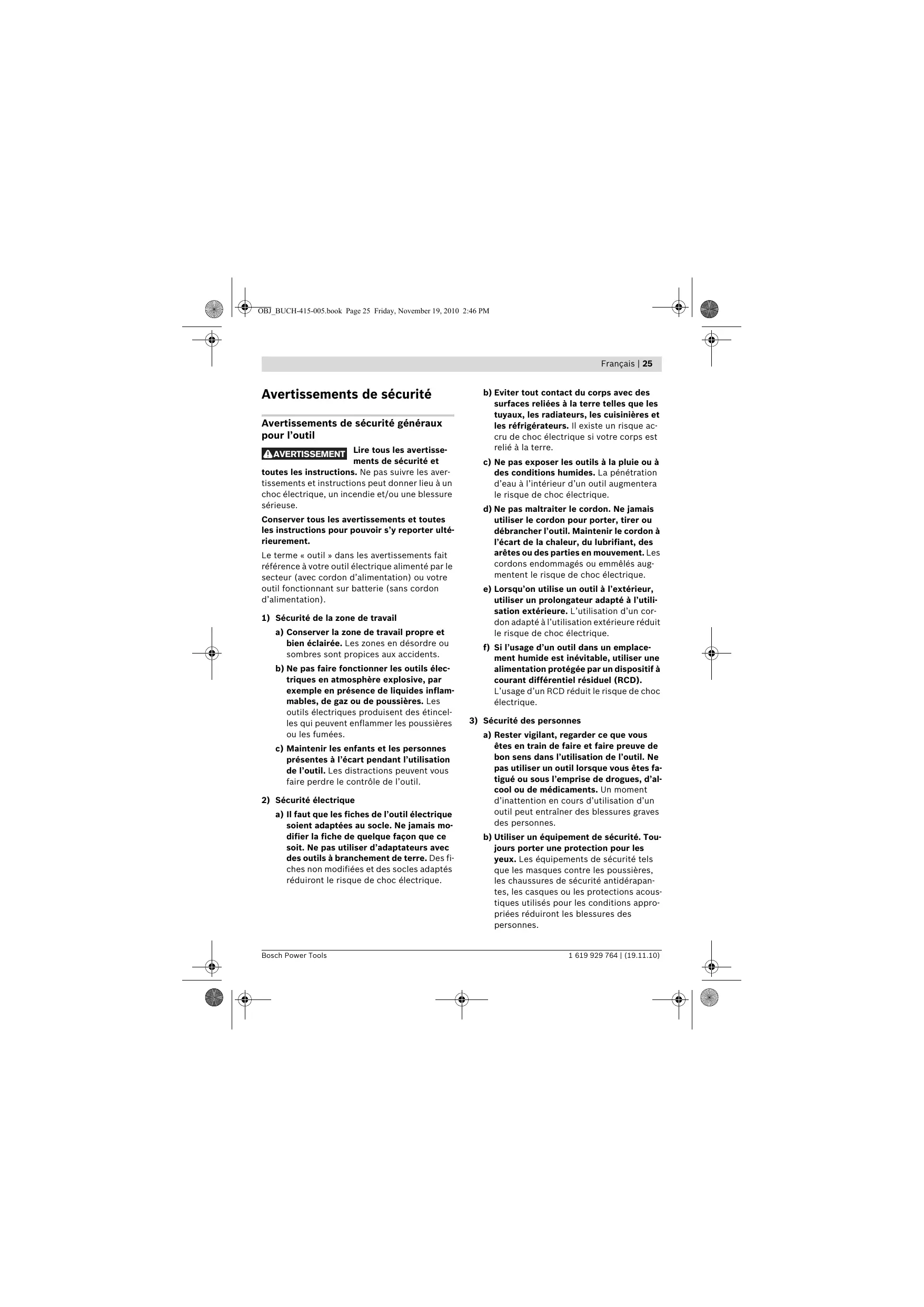

Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement. Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation). 1) Sécurité de la zone de travail a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. c) Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil. Les distractions peuvent vous faire perdre le contrôle de l’outil. 2) Sécurité électrique a) Il faut que les fiches de l’outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.
L’usage d’un RCD réduit le risque de choc électrique. 3) Sécurité des personnes a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans l’utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves des personnes. b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures des personnes.
5) Maintenance et entretien a) Faire entretenir l’outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l’outil est maintenue.
La numérotation des éléments de l’appareil se réfère à la représentation de l’outil électroportatif sur la page graphique. 1 Porte-outil SDS-plus 2 Capuchon anti-poussière 3 Douille de verrouillage 4 Poignée (surface de préhension isolante) 5 Bouton de blocage de l’interrupteur Marche/Arrêt 6 Interrupteur Marche/Arrêt 7 Commutateur du sens de rotation 8 Stop de rotation/de frappe 9 Touche pour réglage de la butée de profondeur 10 Vis papillon pour déplacer la poignée supplémentaire 11 Poignée supplémentaire (surface de préhension isolante) 12 Butée de profondeur 13 Mandrin à couronne dentée* 14 Ouverture d’aspiration Saugfix* 15 Borne à vis Saugfix* 16 Butée de profondeur Saugfix*
Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instructions indiqués ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures. Bosch Power Tools
Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil électroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier.
Valeurs de mesure du niveau sonore relevées conformément à la norme EN 60745. Les mesures réelles (A) des niveaux sonores de l’appareil sont : niveau de pression acoustique 88 dB(A) ; niveau d’intensité acoustique 99 dB(A). Incertitude K=3 dB. Porter une protection acoustique ! Valeurs totales des vibrations (somme vectorielle de trois sens) relevée conformément à EN 60745 : Perçage à percussion du béton : Valeur d’émission vibratoire ah =17 m/s2, Incertitude K=1,5 m/s2, 1 619 929 764 | (19.11.10) Déterminez des mesures de protection supplémentaires pour protéger l’utilisateur des effets de vibrations, telles que par exemple : entretien de l’outil électrique et des outils de travail, maintenir les mains chaudes, organisation judicieuse des opérations de travail.
Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants : EN 60745 conformément aux termes des réglementations en vigueur 2004/108/CE, 2006/42/CE. Dossier technique auprès de : Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Pivoter la poignée supplémentaire (voir figure A) La poignée supplémentaire 11 peut être basculée dans n’importe quelle position, afin d’obtenir une position de travail sûre et peu fatigante. – Pour régler la poignée supplémentaire, tournez la vis papillon 10 dans le sens inverse des aiguilles d’une montre et faites tourner la poignée supplémentaire 11 dans la position souhaitée. Ensuite, resserrez la vis papillon 10 dans le sens des aiguilles d’une montre. Réglage de la profondeur de perçage (voir figure B) La butée de profondeur 12 permet de déterminer la profondeur de perçage souhaitée X. – Appuyez sur la touche de réglage de la butée de profondeur 9 et placez la butée de profondeur dans la poignée supplémentaire 11. Le striage de la butée de profondeur 12 doit être orienté vers le bas. – Poussez à fond l’outil de travail SDS-plus dans le porte-outil SDS-plus 1. Sinon, la mobilité de l’outil SDS-plus pourrait conduire à un réglage erroné de la profondeur de perçage. – Sortez la butée de profondeur jusqu’à ce que la distance entre la pointe du foret et la pointe de la butée de profondeur corresponde à la profondeur de perçage souhaitée X.
(par ex. forets à queue cylindrique) sont utilisés. Pour ce type d’outil, vous avez besoin d’un mandrin à serrage rapide ou d’un mandrin à couronne dentée.
Afin de pouvoir travailler avec des outils sans SDS-plus (par ex. mèches à queue cylindrique), vous devez monter un mandrin porte-foret approprié (mandrin à couronne dentée ou de serrage rapide, accessoires). Insérer un mandrin à couronne dentée (voir figure C) – Nettoyez l’emmanchement du dispositif de fixation et graissez-le légèrement. – Enfoncez le mandrin à couronne dentée par le dispositif de fixation en le tournant dans le porte-outil jusqu’à ce qu’il verrouille automatiquement. – Contrôlez qu’il est bien verrouillé en tirant sur le mandrin à couronne dentée. Retirer un mandrin à couronne dentée – Poussez la douille de verrouillage 3 vers l’arrière et retirez le mandrin à couronne dentée 13.
Le capuchon anti-poussière 2 empêche dans une large mesure la poussière de pénétrer dans le porte-outil pendant le service de l’appareil. Lors du montage de l’outil, veillez à ne pas endommager le capuchon anti-poussière 2. f Remplacez immédiatement un capuchon anti-poussière endommagé. Il est recommandé de faire effectuer ce travail par un service après-vente.
– Nettoyez l’extrémité de l’outil, et graissez-le légèrement. – Introduisez l’outil de travail dans le porteoutil en le tournant jusqu’à ce qu’il s’encliquette automatiquement. – Vérifiez si l’outil est bien encliqueté en tirant sur ce dernier. Les outils de travail SDS-plus utilisés dans ce système ne sont pas rigidement fixés, ils peuvent être librement bougés. Ceci provoque un faux-rond au fonctionnement à vide qui n’a cependant aucun effet sur l’exactitude du perçage puisque le foret se centre automatiquement pendant le perçage. Retirer un outil de travail SDS-plus (voir figure E) – Poussez la douille de verrouillage 3 vers l’arrière et sortez l’outil de travail. Mettre un outil de travail sans SDS-plus en place (voir figure F) Note : N’utilisez pas d’outils sans SDS-plus pour le perçage en frappe ou le burinage ! Les outils sans SDS-plus et leurs mandrins seront endommagés lors du perçage en frappe ou du burinage. – Mettez un mandrin à couronne dentée 13 en place (voir « Changer de mandrin à couronne dentée », page 30). – Ouvrez le mandrin à clé à couronne dentée 13 par un mouvement de rotation jusqu’à ce que l’outil puisse être monté. Montez l’outil. – Enfoncez la clé de mandrin dans les alésages correspondants du mandrin à couronne dentée 13 et serrez fermement l’outil de manière régulière. – Tournez le stop de rotation/de frappe 8 pour le mettre dans la position « perçage ».
(accessoire) f Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Entrer en contact ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l’utilisateur ou de personnes se trouvant à proximité. Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lazure). Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées. – Si possible, utilisez un dispositif d’aspiration des poussières approprié au matériau. – Veillez à bien aérer la zone de travail. – Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2. Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays. f Evitez toute accumulation de poussières à l’emplacement de travail. Les poussières peuvent facilement s’enflammer. Monter le Saugfix (voir figure H) Pour l’aspiration des poussières, un Saugfix (accessoire) est nécessaire. Pendant le perçage, le Saugfix s’écarte automatiquement de manière à ce que la tête du Saugfix soit toujours très près de la surface usinée.
– Branchez un tuyau d’aspiration (diamètre 19 mm, accessoire) à la bouche d’aspiration 14 du Saugfix. L’aspirateur doit être approprié au matériau à travailler. Pour l’aspiration de poussières particulièrement nuisibles à la santé, cancérigènes ou sèches, utilisez des aspirateurs spécifiques. Régler la profondeur de perçage sur le Saugfix (voir figure I) Vous pouvez aussi régler la profondeur de perçage X quand le Saugfix est déjà monté. – Poussez à fond l’outil de travail SDS-plus dans le porte-outil SDS-plus 1. Sinon, la mobilité de l’outil SDS-plus pourrait conduire à un réglage erroné de la profondeur de perçage. – Dévissez la vis papillon 18 du Saugfix. – Appuyez fermement l’outil électroportatif éteint sur le point à percer. L’outil de travail SDS-plus doit toucher la surface. – Poussez le tuyau de guidage 19 du Saugfix dans sa fixation de manière à ce que la tête du Saugfix soit posée sur la surface à percer. Ne poussez pas le tuyau de guidage 19 plus que nécessaire par dessus le tube télescopique 17, de manière à ce que la plus grande partie possible de la graduation sur le tube télescopique 17 reste visible. – Resserrez fermement la vis papillon 18. Dévissez la borne à vis 15 de la butée de profondeur du Saugfix. – Poussez la butée de profondeur 16 sur le tube télescopique 17 de manière à ce que l’écart X montré sur la figure corresponde à la profondeur de perçage souhaitée. – Resserrez fermement la borne à vis 15 dans cette position.
Au moyen du stop de rotation/de frappe 8, sélectionnez le mode d’exploitation souhaité de l’outil électroportatif. Note : Ne changez le mode de fonctionnement que lorsque l’outil électroportatif est éteint ! Sinon, l’outil électroportatif pourrait être endommagé. – Tournez le stop de rotation/de frappe 8 pour le mettre dans la position souhaitée jusqu’à ce qu’il s’encliquette de façon perceptible. Position pour le perçage en frappe dans le béton et dans la pierre naturelle Position pour le perçage sans frappe du bois, du métal, de la céramique ou de matières plastiques ainsi que pour le vissage Position Vario-Lock pour le réglage de la position du burin Dans cette position, le stop de rotation/de frappe 8 ne s’encliquette pas. Position pour le burinage
Le commutateur de sens de rotation 7 permet d’inverser le sens de rotation de l’outil électroportatif. Ceci n’est cependant pas possible, quand l’interrupteur Marche/Arrêt 6 est en fonction. 1 619 929 764 | (19.11.10)
Rotation à gauche : Appuyez sur le commutateur du sens de rotation 7 jusqu’à butée vers la gauche. Mettez toujours le sens de rotation sur la droite pour le perçage en frappe, le perçage et le burinage. Mise en Marche/Arrêt – Pour mettre en marche l’outil électroportatif, appuyez sur l’interrupteur Marche/Arrêt 6. – Pour bloquer l’interrupteur Marche/Arrêt, maintenez celui-ci appuyé et appuyez en même temps sur la touche de blocage 5. – Pour arrêter l’outil électroportatif, relâchez l’interrupteur Marche/Arrêt 6. Quand l’interrupteur Marche/Arrêt 6 est bloqué, appuyez d’abord sur l’interrupteur Marche/Arrêt, et relâchez-le ensuite. Réglage de la vitesse de rotation/de la fréquence de frappe Vous pouvez régler en continu la vitesse de rotation/la fréquence de frappe de l’outil électroportatif en fonction de la pression exercée sur l’interrupteur de Marche/Arrêt 6. Une légère pression sur l’interrupteur Marche/Arrêt 6 entraîne une faible vitesse de rotation/fréquence de frappe. Plus la pression augmente, plus la vitesse de rotation/la fréquence de frappe est élevée. Accouplement de surcharge f Dès que l’outil de travail se coince ou qu’il s’accroche, l’entraînement de la broche est interrompu. En raison des forces pouvant en résulter, tenez toujours bien l’outil électroportatif des deux mains et veillez à garder une position stable et équilibrée. f Arrêtez immédiatement l’outil électroportatif et débloquez l’outil de travail lorsque l’appareil électroportatif coince. Lorsqu’on met l’appareil en marche, l’outil de travail étant bloqué, il peut y avoir de fortes réactions.
– Tournez le stop de rotation/de frappe 8 pour le mettre dans la position « Vario-Lock » (voir « Réglage du mode de fonctionnement », page 32). – Tournez le porte-outil dans la position du burin souhaitée. – Tournez le stop de rotation/de frappe 8 pour le mettre dans la position « burinage ». Le porte-outil est ainsi arrêté. – Mettez le sens de rotation sur la droite pour le burinage. Mettre des embouts de vissage en place (voir figure K) f Posez l’outil électroportatif sur la vis/sur l’écrou seulement lorsque l’appareil est arrêté. Les outils de travail en rotation peuvent glisser. Pour pouvoir utiliser des embouts de vissage, vous avez besoin d’un porte-outil universel 20 avec dispositif de fixation SDS-plus (accessoire). – Nettoyez l’emmanchement du dispositif de fixation et graissez-le légèrement. – Enfoncez le porte-outil universel en le tournant dans le porte-outil jusqu’à ce qu’il verrouille automatiquement. – Contrôlez qu’il est bien verrouillé en tirant sur le porte-outil universel. – Mettez un embout de vissage dans le porteoutil universel. N’utilisez que des embouts de vissage appropriés à la tête de vis que vous voulez utiliser. – Pour enlever le porte-outil universel, poussez la douille de verrouillage 3 vers l’arrière et sortez le porte-outil universel 20 du porteoutil.
électroportatif, retirez la fiche de la prise de courant. f Veillez à ce que l’outil électroportatif ainsi que les ouïes de ventilation soient toujours propres afin d’obtenir un travail impeccable et sûr. f Remplacez immédiatement un capuchon anti-poussière endommagé. Il est recommandé de faire effectuer ce travail par un service après-vente. – Nettoyez le porte-outil 1 après chaque utilisation. Si, malgré tous les soins apportés à la fabrication et au contrôle de l’appareil, celui-ci présentait un défaut, la réparation ne doit être confiée qu’à une station de Service Après-Vente agréée pour outillage Bosch. Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d’article à dix chiffres de l’outil électroportatif indiqué sur la plaque signalétique.
Clients Notre Service Après-Vente répond à vos questions concernant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous : www.bosch-pt.com Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l’achat, l’utilisation et le réglage de vos produits et de leurs accessoires.
Seulement pour les pays de l’Union Européenne : Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques et sa mise en vigueur conformément aux législations nationales, les outils électroportatifs dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appropriée. Sous réserve de modifications.
Fax : +32 (070) 22 55 75 7 Selector de sentido de giro 8 Mando desactivador de percusión y giro 9 Botón de ajuste del tope de profundidad 10 Tornillo de mariposa para ajuste de la empuñadura adicional 11 Empuñadura adicional (zona de agarre aislada) 12 Tope de profundidad 13 Portabrocas de corona dentada* 14 Boquilla de aspiración del Saugfix* 15 Tornillo de fijación del Saugfix*
Frecuencia de percusión
– Presione el botón de ajuste del tope de profundidad 9 e introduzca el tope de profundidad en la empuñadura adicional 11. La cara estriada del tope de profundidad 12 deberá quedar hacia abajo. – Inserte hasta el tope el útil SDS-plus en el portaútiles SDS-plus 1. De no proceder así, el ajuste de la profundidad de perforación es incorrecto debido a la movilidad que tiene el útil SDS-plus. – Saque el tope de profundidad de manera que la medida entre la punta de la broca y del tope de profundidad corresponda a la profundidad de perforación X. 1 619 929 764 | (19.11.10)
Montaje del Saugfix (ver figura H) Para la aspiración de polvo se precisa un Saugfix (accesorio especial). Al taladrar, el cabezal Saugfix es presionado continuamente contra la base por la fuerza de un resorte, consiguiéndose así que éste asiente continuamente contra la misma. – Pulse la tecla de ajuste del tope de profundidad 9 y retire el tope de profundidad 12. Vuelva a presionar la tecla 9 y monte por el frente el Saugfix en la empuñadura adicional 11. – Conecte una manguera de aspiración (diámetro 19 mm, accesorio especial) a la boquilla de aspiración 14 del Saugfix.
9 Tecla para ajuste do esbarro de profundidade 10 Parafuso de orelhas para ajuste do punho adicional 11 Punho adicional (superfície isolada) 12 Esbarro de profundidade 13 Mandril de brocas de coroa dentada* 14 Abertura de aspiração Saugfix* 15 Parafuso de aperto Saugfix* 16 Limitador de profundidade Saugfix* 17 Tubo telescópico Saugfix*
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. In- en uitschakelen – Als u het elektrische gereedschap wilt inschakelen drukt u op de aan/uit-schakelaar 6. – Als u de aan/uit-schakelaar wilt vergrendelen, houdt u deze ingedrukt en drukt u bovendien op de vastzettoets 5. – Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 6 los. Als de aan/uit-schakelaar 6 vergrendeld is, drukt u de schakelaar eerst in en laat u deze vervolgens los. – Draai de slagstop-/draaistopschakelaar 8 in de stand „Hakken”. De gereedschapopname is daarmee vergrendeld. – Stel de draairichting voor hakwerkzaamheden in op rechtsdraaien. Bits inzetten (zie afbeelding K) f Plaats het elektrische gereedschap alleen uitgeschakeld op de moer of schroef. Draaiende inzetgereedschappen kunnen uitglijden.
