MANUAL DE USUARIO AHS 54-20 II BOSCH

Español. . . . . . . . . . . . . . . . . . . . . . . . . . . . Página

Português . . . . . . . . . . . . . . . . . . . . . . . . . . Página

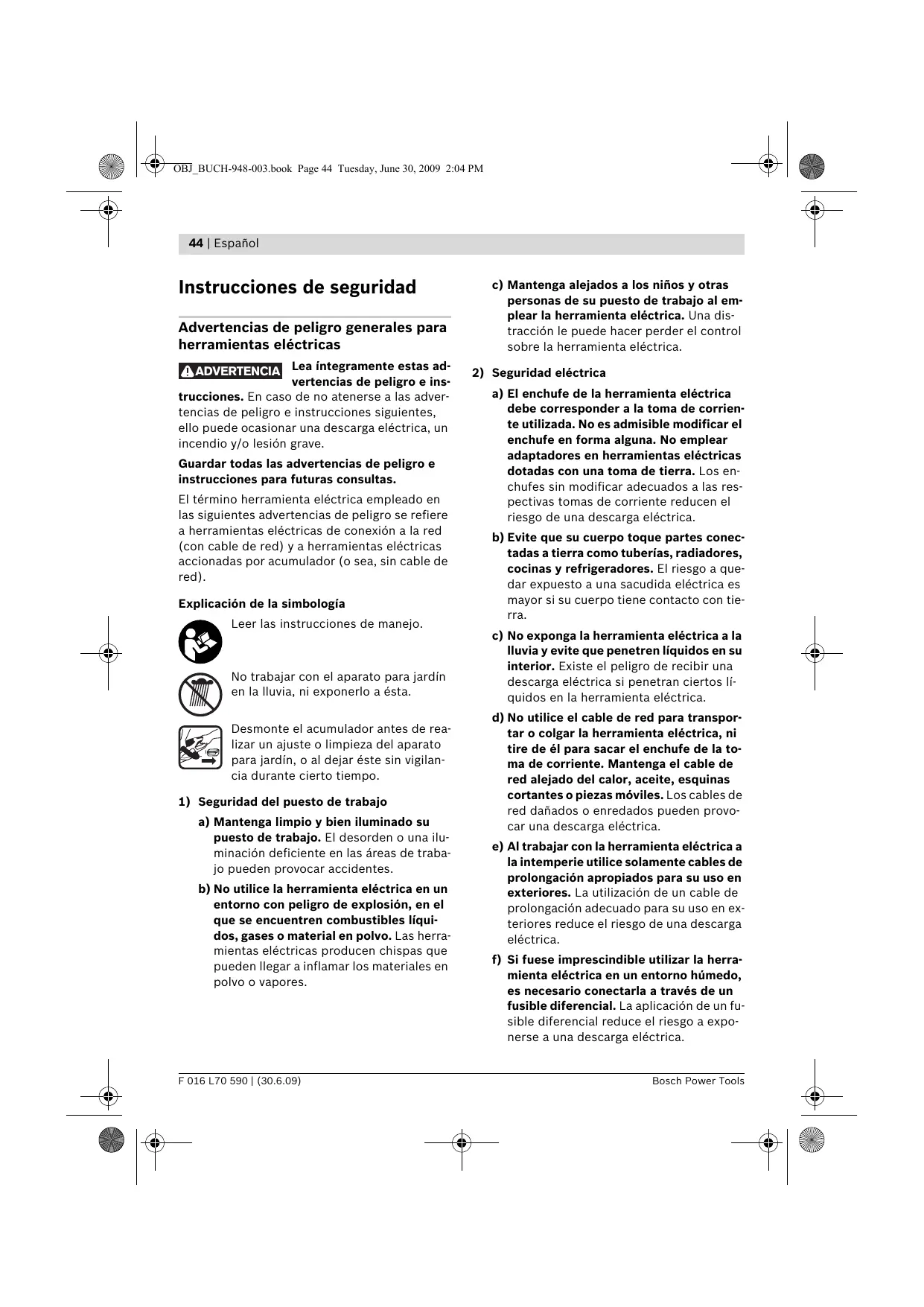

Instrucciones de seguridad

Advertencias de peligro generales para herramientas eléctricas ADVERTENCIA Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. El término herramienta eléctrica empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red). Explicación de la simbología Leer las instrucciones de manejo. No trabajar con el aparato para jardín en la lluvia, ni exponerlo a ésta. Desmonte el acumulador antes de realizar un ajuste o limpieza del aparato para jardín, o al dejar éste sin vigilancia durante cierto tiempo.

1) Seguridad del puesto de trabajo

a) Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. F 016 L70 590 | (30.6.09) c) Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

2) Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. c) No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. d) No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. e) Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. f) Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica. Español | 45

3) Seguridad de personas

a) Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones. b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. c) Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente. d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica. e) Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento. g) Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.

4) Uso y trato cuidadoso de herramientas

eléctricas a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. c) Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica. d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. e) Cuide la herramienta eléctrica con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. F 016 L70 590 | (30.6.09) 46 | Español f) Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor. Instrucciones de seguridad para tijeras cortasetos g) Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso. f Mantenga alejadas todas las partes del cuerpo de las cuchillas. No intente retirar material cortado, ni sujetar el material a cortar mientras estén funcionando las cuchillas. Únicamente retire el material atascado estando desconectado el aparato. Un momento de distracción durante el uso de la tijera cortasetos puede provocarle serias lesiones.

5) Trato y uso cuidadoso de herramientas accionadas por acumulador

f Transporte la tijera cortasetos sujetándola por la empuñadura y con la cuchilla detenida. Al transportar y guardar la tijera cortasetos montar siempre la funda protectora. El trato y uso cuidadoso del aparato reduce el riego de accidente con la cuchilla. a) Solamente cargar los acumuladores con los cargadores recomendados por el fabricante. Existe riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador. b) Solamente emplee los acumuladores previstos para la herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio. c) Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio. d) La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras.

6) Servicio

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica. F 016 L70 590 | (30.6.09) f Solamente sujete la herramienta eléctrica por las empuñaduras aisladas, ya que es posible que las cuchillas lleguen a tocar cables eléctricos ocultos. El contacto de las cuchillas con conductores bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica le provoquen una descarga eléctrica. Instrucciones de seguridad adicionales f Este aparato no ha sido diseñado para ser utilizado por personas o niños que presenten una discapacidad física, sensorial o mental, o que dispongan de una experiencia y/o conocimientos insuficientes, a no ser que sean supervisados por una persona encargada de velar por su seguridad o de instruirles en el manejo del aparato. Los niños deberán ser vigilados con el fin de evitar que jueguen con el aparato. f Trabajar sobre una base firme sujetando la herramienta eléctrica con ambas manos. La herramienta eléctrica es guiada de forma más segura con ambas manos. f Antes de utilizar el aparato, asegúrese de que estén montados todos los dispositivos protectores y las empuñaduras. Jamás intente poner en marcha un aparato que no esté completamente montado, o uno que haya sido modificado de forma inadmisible. Bosch Power Tools Español | 47 f Antes de depositarla, espere a que la herramienta eléctrica se haya detenido completamente. rar por personal técnico cualificado empleando exclusivamente piezas de repuesto originales. Un cargador, cable y enchufe deteriorado comportan un mayor riesgo de electrocución. f No intente abrir el acumulador. Podría provocar un cortocircuito. Proteja el acumulador del calor como, p.ej., de una exposición prolongada al sol y del fuego. Existe el riesgo de explosión. f Si el acumulador se daña o usa de forma inapropiada puede que éste emane vapores. Ventile con aire fresco el recinto y acuda a un médico si nota alguna molestia. Los vapores pueden llegar a irritar las vías respiratorias. f Un acumulador defectuoso puede perder líquido y humedecer la piezas adyacentes. Examine las piezas afectadas. Límpielas, o sustitúyalas si fuese necesario. f No utilice el cargador sobre una base fácilmente inflamable (p.ej. papel, tela, etc.) ni en un entorno inflamable. Puesto que el cargador se calienta durante el proceso de carga existe un peligro de incendio. f Vigile a los niños y tome las medidas oportunas para evitar que éstos puedan jugar con el cargador. Descripción del funcionamiento f Únicamente utilice el acumulador en combinación con su herramienta eléctrica Bosch. Solamente así queda protegido el acumulador contra una sobrecarga peligrosa. Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Instrucciones de seguridad para cargadores Utilización reglamentaria No exponga el cargador a la lluvia ni a la humedad. La penetración de agua en el cargador aumenta el riesgo de electrocución. f No cargue acumuladores de otra marca. El cargador solamente es adecuado para cargar acumuladores Bosch de iones de Li de las tensiones indicadas en los datos técnicos. En caso de no atenerse a ello podría originarse un incendio o explosión. f Siempre mantenga limpio el cargador. La suciedad puede comportar un riesgo de electrocución. f Antes de cada utilización verificar el estado del cargador, cable y enchufe. No utilice el cargador en caso de detectar algún desperfecto. Jamás intente abrir el cargador por su propia cuenta, y solamente hágalo repa- El aparato para jardín ha sido diseñado para realizar trabajos de corte y de poda en setos y arbustos en jardines domésticos. Material que se adjunta Saque con cuidado el aparato para jardín del embalaje y asegúrese que se adjunten las siguientes piezas:

Tijera cortasetos Funda de protección Acumulador Cargador Instrucciones de manejo En caso de que falte o esté dañada alguna pieza, diríjase por favor al vendedor del aparato. F 016 L70 590 | (30.6.09) Componentes principales La numeración de los componentes está referida a la imagen del aparato para jardín en la página ilustrada. 1 Barra porta-cuchillas 2 Funda de protección 3 Protección para las manos en la empuñadura delantera 4 Empuñadura de estribo delantera con palanca de conexión 5 Rejillas de refrigeración 6 Empuñadura posterior con interruptor de conexión/desconexión 7 Botón de extracción del acumulador 8 Acumulador 9 Alojamiento para carga del acumulador 10 Cargador 11 Indicador LED rojo del cargador 12 Indicador LED verde del cargador 13 Enchufe de red ** 14 Número de serie 15 Tecla del indicador de estado de carga 16 Indicador del estado de carga del acumulador 17 Piloto de control de temperatura ** específico del país Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios. Longitud de corte

3,5 Nº de carreras en vacío Peso según EPTA-Procedure 01/2003 Número de serie Ver número de serie 14 en placa de características del aparato para jardín Acumulador Iones Li Nº de artículo

Tiempo de carga (acumulador descargado) Nº de celdas Autonomía con acumulador a plena carga

AL 3640 CV Nº de artículo Corriente de carga

4,0 Margen admisible de la temperatura de carga

0– 45 Peso según EPTA-Procedure 01/2003

1,0 F 016 L70 590 | (30.6.09) Información sobre ruidos y vibraciones Montaje Valores de medición determinados según 2000/14/CE y EN 60745. Para su seguridad El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a: Nivel de presión sonora 69 dB(A); nivel de potencia acústica, garantizado, inferior a 89 dB(A). Tolerancia K =3 dB. Nivel total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60745: Valor de vibraciones generadas ah =2,5 m/s2, tolerancia K =1,5 m/s2. Declaración de conformidad Declaramos bajo nuestra responsabilidad, que el producto descrito bajo “Datos técnicos” está en conformidad con las normas o documentos normalizados siguientes: EN 60745 (aparatos accionados por acumulador), o bien EN 60335 (cargadores de acumuladores) de acuerdo con las regulaciones 2006/95/CE, 2004/108/CE, 98/37/CE (hasta el 28.12.2009), 2006/42/CE (a partir del 29.12.2009), 2000/14/CE. 2000/14/CE: Nivel de potencia acústica medido 84 dB(A). Procedimiento para evaluación de la conformidad según anexo V. Expediente técnico en: Bosch Lawn and Garden Ltd., PT-LG/EAE, Stowmarket, Suffolk IP14 1EY, England Leinfelden, a 29.06.2009 Dr. Egbert Schneider Senior Vice President Engineering f Atención: Desconecte el aparato para jardín y retire el acumulador antes de realizar trabajos de ajuste y limpieza. f Tras la desconexión de la tijera cortasetos, las cuchillas se mantienen todavía en movimiento unas fracciones de segundo. f No toque las cuchillas en movimiento. Desmontaje del acumulador (ver figura A) La extracción del acumulador 8 se realiza en dos etapas para evitar que éste se salga en el caso de un accionamiento accidental del botón de extracción 7. Al estar montado el acumulador en el aparato para jardín, el acumulador es retenido en esa posición por un resorte. Observación: El aparato para jardín solamente funciona si el acumulador está enclavado en ambas posiciones de bloqueo. Para desmontar el acumulador 8: noPresione el acumulador contra la base del aparato para jardín, accionando al mismo tiempo el botón de extracción 7. p Extraiga el acumulador del aparato para jardín hasta que sea visible una franja roja. q Presione nuevamente el botón de extracción 7 y saque completamente el acumulador. Carga del acumulador (ver figura A) f No utilice un cargador diferente. El cargador adjunto ha sido especialmente adaptado al acumulador de iones de litio que incorpora el aparato para jardín. f ¡Preste atención a la tensión de red! La tensión de alimentación deberá coincidir con aquella indicada en la placa de características del cargador. Los cargadores para 230 V pueden funcionar también a 220 V. F 016 L70 590 | (30.6.09) 50 | Español El acumulador viene equipado con un control de temperatura que únicamente permite su recarga dentro de un margen de temperatura entre 0 °C y 45 °C. De esta manera se consigue una elevada vida útil del acumulador. Observación: El acumulador se suministra parcialmente cargado. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente en el cargador. El acumulador de iones de litio puede recargarse siempre que se quiera, sin que ello merme su vida útil. Una interrupción del proceso de carga no afecta al acumulador. El acumulador de iones de litio va protegido contra altas descargas por “Electronic Cell Protection (ECP) (Protección Electrónica de Celdas)”. Si el acumulador está descargado, un circuito de protección se encarga de desconectar el aparato para jardín: La cuchilla deja de moverse. ATENCIÓN No mantenga accionado el interruptor de conexión/desconexión si el aparato para jardín se hubiese desconectado automáticamente. Ello podría perjudicar al acumulador. Proceso de carga Una vez conectado el cargador a la red, el proceso de carga comienza nada más insertar el acumulador 8 en el alojamiento para carga 9. Gracias al inteligente procedimiento de carga utilizado, el estado de carga del acumulador es detectado automáticamente, y es recargado con la corriente de carga óptima de acuerdo a su temperatura y tensión. Con ello se protege al acumulador, el cual se mantiene siempre completamente cargado, al conservarlo en el cargador. Significado de los indicadores El estado durante el proceso de carga es señalizado por los indicadores LED 11 ó 12: Proceso de carga rápida Durante el proceso de carga se encienden uno tras otro los tres LED verdes y se apagan brevemente. El acumulador se encuentra completamente cargado al encenderse permanentemente los tres LED verdes. Aprox. 5 minutos después de haber sido completamente cargado el acumulador, los tres LED verdes se vuelven a apagar. Observación: El proceso de carga rápida solamente puede llevarse a cabo si la temperatura del acumulador se encuentra dentro del campo admisible, ver apartado “Datos técnicos”. Acumulador cargado La luz permanente del indicador LED verde 12 señaliza que el acumulador está plenamente cargado. Adicionalmente se emite una señal acústica durante aprox. 2 segundos para notificar acústicamente que el acumulador está plenamente cargado. Seguidamente puede retirarse el acumulador e utilizarse inmediatamente. Si no está montado ningún acumulador, la luz permanente del indicador LED verde 12 señaliza que el enchufe está conectado a la red y que el cargador se encuentra en disposición de funcionamiento. Temperatura del acumulador por debajo de 0 °C o superior a 45 °C La luz permanente del indicador LED rojo 11 informa que la temperatura del acumulador se encuentra fuera del margen para la carga rápida de 0 °C – 45 °C. En el momento de alcanzarse una temperatura situada dentro del margen admisible, el cargador cambia automáticamente a la carga rápida. Si la temperatura del acumulador se encuentra fuera del margen admisible para la carga, al insertarlo en el cargador se enciende el LED rojo del acumulador. El proceso de carga rápida es señalizado mediante el parpadeo del indicador LED verde F 016 L70 590 | (30.6.09) Español | 51 No es posible realizar el proceso de carga Si el fallo en el proceso de carga obedeciese a otro motivo, ello es señalizado mediante el parpadeo del indicador LED rojo No se puede cargar el acumulador por no ser posible iniciar el proceso de carga (ver “Localización de fallos”). Indicaciones para la carga En caso de efectuar recargas continuas o muy seguidas puede que llegue a calentarse el cargador. Ello no supone ningún inconveniente, ni tampoco es síntoma de un defecto técnico del cargador. Si después de una recarga, el tiempo de funcionamiento del acumulador fuese muy reducido, ello es señal de que éste está agotado y deberá sustituirse. Operación Puesta en marcha Montaje del acumulador (ver figura A) Inserte desde atrás el acumulador 8 cargado, en la base del aparato para jardín. Empuje completamente hacia dentro el acumulador hasta que deje de verse la franja roja y que éste quede enclavado de forma segura. Observación: El aparato para jardín solamente funciona si el acumulador está enclavado en ambas posiciones de bloqueo. Conexión (ver figura B) n Presione y mantenga accionado el interruptor de conexión/desconexión 6 situado en la parte posterior de la empuñadura. o Accione el interruptor de conexión/desconexión 4 delantero. Refrigeración del acumulador (Active Air Cooling) Desconexión El mando del ventilador integrado en el cargador, se encarga de controlar la temperatura del acumulador. Si la temperatura del acumulador fuese superior a 30 °C, éste es refrigerado por el ventilador hasta conseguir que la temperatura de carga sea óptima. El sonido que produce el aire de ventilación permite percibir si está funcionando el ventilador. Instrucciones para la operación (ver figuras C–E) Si el ventilador no funciona, ello es señal de que, o bien, la temperatura del acumulador se encuentra dentro del margen óptimo para la carga, o que el ventilador está dañado. En este último caso se alarga el tiempo precisado para cargar el acumulador. Suelte el interruptor de conexión/desconexión anterior 4 o posterior 6. f Atención: Sujete la tijera cortasetos con ambas manos, manteniéndola separada de su cuerpo. Mantenga una posición estable. Pueden cortarse ramas de un espesor máx. de 20 mm y en la zona de la punta de la barra portacuchillas incluso hasta un espesor máx. de 25 mm. Vaya avanzando uniformemente la tijera cortasetos a lo largo de la línea de corte para ir aproximando las ramas a las cuchillas. La barra portacuchillas de doble efecto permite realizar el corte tanto en uno como en el otro sentido, o bien con movimientos de vaivén. Cortar primero los lados del seto, y a continuación, la parte superior. 52 | Español Para conseguir que los lados queden rectos recomendamos cortar desde abajo hacia arriba, siguiendo el sentido de crecimiento. Si el corte se realiza procediendo de arriba hacia abajo, las ramas más delgadas son atraídas hacia fuera, por lo que la superficie obtenida suele ser irregular. Para cortar finalmente la cara superior del seto con uniformidad, se recomienda tensar una cuerda a la altura deseada a lo largo de todo el seto. Para estimular un crecimiento vigoroso y sano del seto, al cortar la cara superior del mismo se recomienda emplear el Collecto (accesorio especial) para recoger el material cortado. Con este accesorio especial se va recogiendo cómodamente el material a medida que se va cortando que conviene ir vaciando en un saco o lámina de plástico colocado a lo largo de seto, evitándose así que el material cortado caiga dentro del seto. Prestar atención a no cortar objetos como, p. ej., alambres, ya que éstos podrían dañar las cuchillas o al accionamiento. Mecanismo antibloqueo El aparato para jardín incorpora una función patentada que opera según sigue: Si la cuchilla se bloquea al tratar de cortar material duro, la carga del motor aumenta. El inteligente sistema electrónico integrado detecta dicha sobrecarga y cambia repetidamente el sentido de giro del motor con el fin de evitar así que se bloqueen las cuchillas y lograr seccionar el material. Este audible proceso de inversión de giro tarda hasta 3 s. Si se logró seccionar el material, el aparato para jardín continúa trabajando normalmente, pero si la sobrecarga persiste, la cuchilla se detiene automáticamente quedando en posición abierta (p. ej., si el alambre de una cerca ha sido la causa del bloqueo). Indicador del estado de carga del acumulador El acumulador 8 dispone de un indicador 16 que señaliza su estado de carga. El indicador de estado de carga 16 está compuesto por 3 LED verdes. Pulse la tecla 15 para activar el indicador de estado de carga 16. Después de 5 segundos, aprox., se apaga automáticamente el indicador de estado de carga. El nivel de carga puede determinarse también con el acumulador desmontado. Indicador LED Capacidad del acumulador Luz intermitente 1 LED verde Reserva Si al pulsar la tecla 15 no se ilumina ningún LED, ello es señal de que el acumulador está deteriorado y deberá reemplazarse. Por motivos de seguridad solamente es posible determinar el estado de carga con el aparato para jardín detenido. Durante el proceso de carga se encienden uno tras otro los tres LED verdes y se apagan brevemente. El acumulador se encuentra completamente cargado al encenderse permanentemente los tres LED verdes. Aprox. 5 minutos después de haber sido completamente cargado el acumulador, los tres LED verdes se vuelven a apagar. Piloto de control de temperatura El LED rojo de control de temperatura 17 señaliza que el acumulador o el circuito electrónico del aparato para jardín (con el acumulador montado) no se encuentran dentro del margen de temperatura óptimo. En este caso, el aparato para jardín no trabaja o lo hace a potencia reducida. Función de serrado (ver figura F) La separación entre cuchillas se ha diseñado para poder cortar ramas hasta un Ø de 20 mm e incluso de un Ø de 25 mm en la zona de la punta de la barra porta-cuchillas. F 016 L70 590 | (30.6.09) Español | 53 Control de la temperatura del acumulador El LED rojo 17 parpadea al pulsar la tecla 15 o al accionar el interruptor de conexión/desconexión 6 (con el acumulador montado): La temperatura de servicio del acumulador se encuentra fuera del margen admisible de – 10 °C a +60 °C. Si la temperatura es superior a 70 °C, el acumulador se desconecta hasta volver a alcanzar una temperatura admisible. Control de temperatura del circuito electrónico del aparato para jardín El LED rojo 17 se enciende permanentemente al accionar el interruptor de conexión/desconexión 6: La temperatura del circuito electrónico del aparato para jardín es inferior a 5 °C o superior a 75 °C. A una temperatura superior a 90 °C, el circuito electrónico desconecta el aparato para jardín hasta que se vuelva a alcanzar una temperatura de operación admisible. Localización de fallos Si su aparato para jardín no funciona correctamente, en la siguiente tabla se indican los síntomas de fallo, las posibles causas y la manera de subsanarlo. Si ello no le permite localizar o subsanar el fallo diríjase a su taller de servicio habitual. f Atención: Antes de tratar de localizar el fallo desconecte el aparato para jardín y retire el acumulador. Síntomas Posible causa La tijera cortasetos funciona de forma intermitente Solución Cargar el acumulador, ver también “Indicaciones para la carga” Acumulador mal montado Asegurar que estén enclavadas ambas posiciones de bloqueo Cableado interior de la máquina defectuoso Acudir al servicio técnico Interruptor de conexión/desco- Acudir al servicio técnico nexión defectuoso El motor invierte permanente- ver “Instrucciones para la operamente el sentido de giro y se ción” (Mecanismo antibloqueo) detiene después de aprox. 3 s. El motor funciona, pero las cuchillas no se mueven Fallo interno Acudir al servicio técnico Las cuchillas se calientan en exceso Cuchillas melladas La cuchilla tiene mellas Rozamiento excesivo debido a una lubricación deficiente Cargar el acumulador, ver también “Indicaciones para la carga” La cuchilla no se mueve Aparato para jardín defectuoso Acudir al servicio técnico Vibraciones o ruidos intensos Aparato para jardín defectuoso Acudir al servicio técnico Autonomía reducida del acumulador tras su recarga Rozamiento excesivo debido a una lubricación deficiente Limpiar la cuchilla Limpiar las cuchillas Técnica de corte, incorrecta ver “Instrucciones para la operación” El acumulador no ha sido carga- Cargar el acumulador, ver tamdo completamente bién “Indicaciones para la carga” El indicador de carga del acu- Acumulador sin colocar, o mal mulador 12 se enciende per- colocado manentemente Contactos sucios del acumulaNo es posible realizar el pro- dor ceso de carga Acumulador defectuoso Colocar correctamente el acumulador en el cargador Limpiar los contactos del acumulador; p. ej. metiéndolo y sacándolo repetidamente, o bien, sustituir el acumulador Sustituir el acumulador Las cuchillas se mueven lenta- Acumulador descargado mente o el mecanismo antibloqueo no funciona El acumulador ha sido almacenado fuera del margen de temperatura admisible Cargar el acumulador, ver también “Indicaciones para la carga” El indicador de carga del acu- El enchufe de red del cargador mulador 12 no se enciende no está correctamente conectado Introducir completamente el enchufe en la toma de corriente Toma de corriente, cable de red o cargador defectuoso Mantenimiento y servicio Mantenimiento y limpieza f Atención: Desconecte el aparato para jardín y retire el acumulador antes de realizar trabajos de ajuste y limpieza. f Siempre mantenga limpio el aparato para jardín para trabajar con eficacia y seguridad. Observación: Efectúe con regularidad los siguientes trabajos de mantenimiento para conseguir una vida útil larga y un funcionamiento fiable. F 016 L70 590 | (30.6.09) Deje que el acumulador se atempere a la temperatura ambiente (dentro del margen de temperatura admisible del acumulador de 0 a 45 °C) Verifique la tensión de red, y si fuese preciso, acuda a un servicio técnico autorizado para herramientas eléctricas Bosch para hacer revisar el cargador Examine periódicamente su aparato para jardín en cuanto a daños manifiestos, como una unión floja, o si está desgastado o dañado algún componente. Verifique el correcto estado y montaje de las cubiertas y dispositivos protectores. Antes de su utilización efectúe los trabajos de mantenimiento y reparación que pudieran estar pendientes. Si el acumulador fuese inservible diríjase a un servicio técnico autorizado para herramientas eléctricas Bosch. Español | 55 La sustitución de un cable de conexión deteriorado deberá ser realizada por Bosch o por un servicio técnico autorizado para herramientas eléctricas Bosch con el fin de garantizar la seguridad del aparato. Si a pesar de los esmerados procesos de fabricación y control, el aparato para jardín llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para aparatos para jardín Bosch. Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características del aparato para jardín. Al finalizar el trabajo/almacenaje f Atención: Desconecte el aparato para jardín y retire el acumulador. Antes de guardar el aparato asegurarse primero de haber desmontado el acumulador. Limpiar exteriormente de forma minuciosa la tijera cortasetos con un cepillo blando y un paño. No utilizar agua, disolventes ni pasta para pulir. Eliminar todo tipo de suciedad y limpiar muy en especial las rejillas de refrigeración 5 del motor. Antes del almacenaje pulverizar con aceite de conservación la barra porta-cuchillas. Guarde la tijera cortasetos en un lugar seguro y seco, fuera del alcance de los niños. No depositar ningún objeto sobre ella. El acumulador deberá guardarse a una temperatura entre 0 °C y 45 °C. Servicio técnico y atención al cliente El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las podrá obtener también en internet bajo: www.bosch-pt.com Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios. España Robert Bosch España, S.A. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Tel. Asesoramiento al cliente: +34 (0901) 11 66 97 Fax: +34 (091) 327 98 63 Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: +58 (02) 207 45 11 México Robert Bosch S.A. de C.V. Tel. Interior: +52 (01) 800 627 1286 Tel. D.F.: +52 (01) 52 84 30 62 E-Mail: arturo.fernandez@mx.bosch.com Argentina Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: +54 (0810) 555 2020 E-Mail: herramientas.bosch@ar.bosch.com Perú Autorex Peruana S.A. República de Panamá 4045, Lima 34 Tel.: +51 (01) 475-5453 E-Mail: vhe@autorex.com.pe Chile EMASA S.A. Irarrázaval 259 – Ñuñoa Santiago Tel.: +56 (02) 520 3100 E-Mail: emasa@emasa.cl F 016 L70 590 | (30.6.09) Eliminación Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente. No arroje los acumuladores/pilas a la basura, ni al fuego, ni al agua. Los acumuladores/pilas deberán guardarse y reciclarse o eliminarse de manera ecológica. Sólo para los países de la UE: Conforme a la directriz 91/157/CEE deberán reciclarse los acumuladores/pilas defectuosos o agotados. Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch: España Servicio Central de Bosch Servilotec, S.L. Polig. Ind. II, 27 Cabanillas del Campo Tel.: +34 9 01 11 66 97 Reservado el derecho de modificación.

Sólo para los países de la UE: Iones de Litio: Observe las indicaciones comprendidas en el apartado “Transporte”, página 56.

El acumulador ha sido ensayado conforme al manual UN ST/SG/AC.10/11/Rev.3 Parte III, Subinciso 38.3. Dispone de una eficaz protección contra una sobrepresión o cortocircuito interior, así como de unos dispositivos contra la rotura forzada o corrientes inversas peligrosas. La cantidad equivalente de litio que contiene el acumulador es inferior a los valores límite pertinentes. Es por ello, por lo que el acumulador, tanto si va suelto como si va montado en el aparato, no está sujeto a las directivas nacionales e internacionales sobre el transporte de mercancías peligrosas. Sin embargo, esto si puede ser de relevancia, si son varios los acumuladores transportados. En este caso puede que sea imperativo cumplir ciertas exigencias (p.ej. en el embalaje). Para más detalles le remitimos a la ficha técnica redactada en inglés que puede consultar en internet bajo la siguiente dirección: http://purchasing.bosch.com/en/start/ Allgemeines/Download/index.htm. Acumuladores/pilas: PRO Transporte

F 016 L70 590 | (30.6.09)

¡No arroje las herramientas eléctricas a la basura! Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico. FIE D PRO

4,0 Carregar o acumulador Carregar o acumulador Técnica de corte errada
