BEDIENUNGSANLEITUNG AHS 54-20 II BOSCH

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite

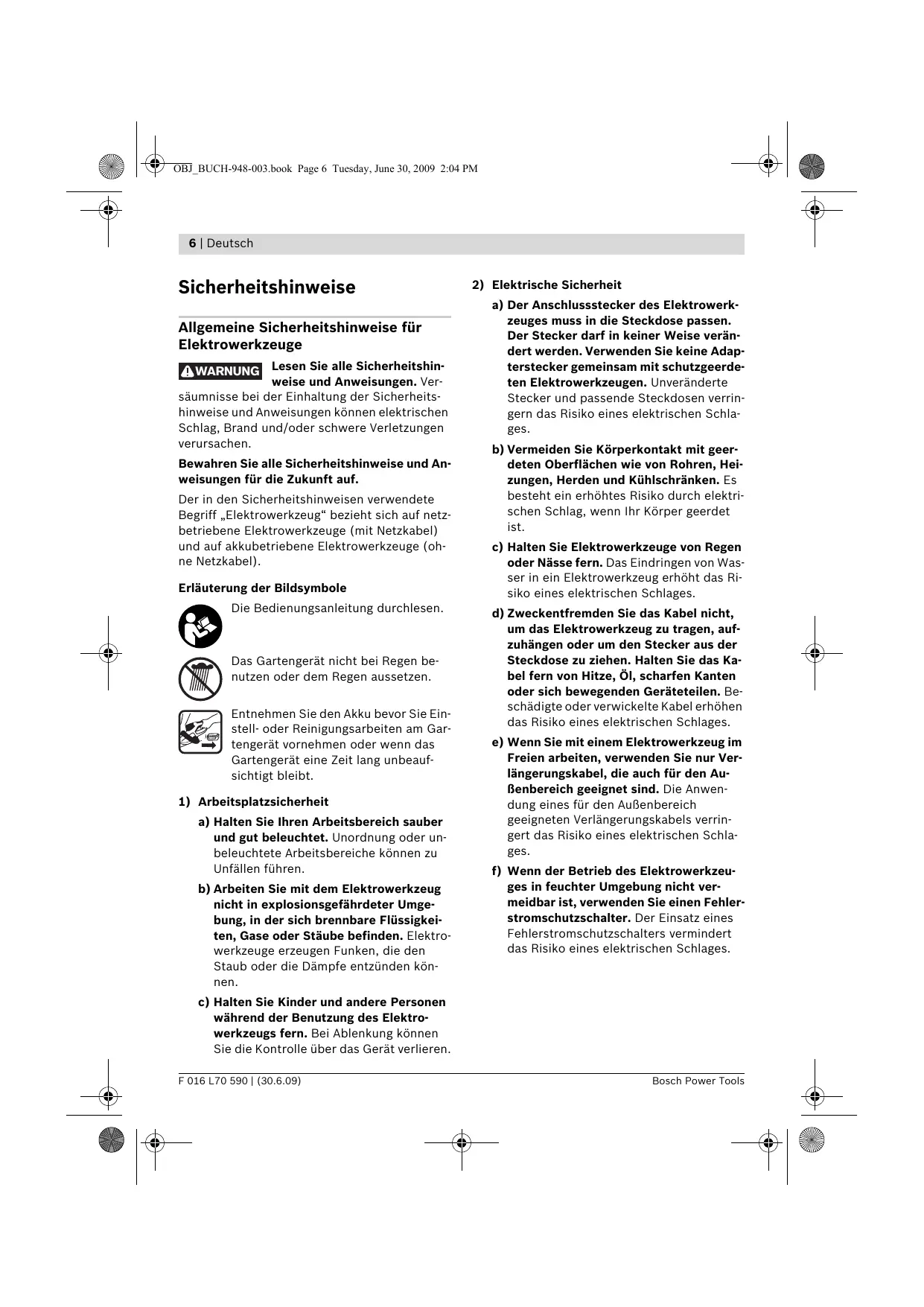

Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). Erläuterung der Bildsymbole Die Bedienungsanleitung durchlesen. Das Gartengerät nicht bei Regen benutzen oder dem Regen aussetzen. Entnehmen Sie den Akku bevor Sie Einstell- oder Reinigungsarbeiten am Gartengerät vornehmen oder wenn das Gartengerät eine Zeit lang unbeaufsichtigt bleibt.

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. F 016 L70 590 | (30.6.09) Bosch Power Tools OBJ_BUCH-948-003.book Page 7 Tuesday, June 30, 2009 2:04 PM Deutsch | 7

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Bosch Power Tools g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. F 016 L70 590 | (30.6.09) OBJ_BUCH-948-003.book Page 8 Tuesday, June 30, 2009 2:04 PM 8 | Deutsch f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Verwendung und Behandlung des Akkuwerkzeuges

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. F 016 L70 590 | (30.6.09)

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Heckenscheren f Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen. f Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewahrung der Heckenschere stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer. f Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da das Schneidmesser in Berührung mit verborgenen Stromleitungen kommen kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Zusätzliche Sicherheitshinweise f Dieses Gerät ist nicht dafür bestimmt, von Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Bosch Power Tools OBJ_BUCH-948-003.book Page 9 Tuesday, June 30, 2009 2:04 PM Deutsch | 9 f Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt. f Stellen Sie sicher, dass alle Schutzvorrichtungen und Griffe bei Benutzung des Gerätes montiert sind. Versuchen Sie niemals, ein unvollständig montiertes Gerät oder ein Gerät mit nicht zulässigen Modifikationen in Betrieb zu nehmen. f Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. f Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, und Feuer. Es besteht Explosionsgefahr. f Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. f Bei defektem Akku kann Flüssigkeit austreten und angrenzende Gegenstände benetzen. Überprüfen Sie betroffene Teile. Reinigen Sie diese oder tauschen Sie sie gegebenenfalls aus. f Verwenden Sie den Akku nur in Verbindung mit Ihrem Bosch Elektrowerkzeug. Nur so wird der Akku vor gefährlicher Überlastung geschützt. Sicherheitshinweise für Ladegeräte Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages. f Laden Sie keine Fremd-Akkus. Das Ladegerät ist nur zum Laden von Bosch Li-Ionen-Akkus mit den in den Technischen Daten angegebenen Spannungen geeignet. Ansonsten besteht Brand- und Explosionsgefahr. f Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages. f Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr. f Beaufsichtigen Sie Kinder und stellen Sie sicher, dass Kinder nicht mit dem Ladegerät spielen. Funktionsbeschreibung Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bestimmungsgemäßer Gebrauch Das Gartengerät ist bestimmt zum Schneiden und Stutzen von Hecken und Büschen in Hausund Hobbygärten. Lieferumfang Nehmen Sie das Gartengerät vorsichtig aus der Verpackung und prüfen Sie, ob die nachfolgenden Teile vollständig sind:

Heckenschere Messerschutz Akku Ladegerät Bedienungsanleitung Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler. f Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. Bosch Power Tools F 016 L70 590 | (30.6.09) OBJ_BUCH-948-003.book Page 10 Tuesday, June 30, 2009 2:04 PM 10 | Deutsch 9 Ladeschacht Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Gartengerätes auf der Grafikseite. 1 Messerbalken 10 Ladegerät 11 Rote LED-Anzeige am Ladegerät 12 Grüne LED-Anzeige am Ladegerät 13 Netzstecker ** 14 Seriennummer 2 Messerschutz 15 Taste für Ladezustandsanzeige 3 Handschutz für vorderen Griff 16 Akku-Ladezustandsanzeige 4 Vorderer Griffbügel mit Schalthebel 17 Anzeige Temperaturüberwachung 5 Lüftungsschlitze 6 Hinterer Griff mit Ein-/Ausschalter ** länderspezifisch 7 Akku-Entriegelungstaste Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. 8 Akku Technische Daten Akku-Heckenschere

3,5 Leerlaufhubzahl Gewicht entsprechend EPTA-Procedure 01/2003 Seriennummer Siehe Seriennummer 14 (Typenschild) am Gartengerät Akku Li-Ionen

Sachnummer Nennspannung Kapazität Ladezeit (Akku entladen)

Anzahl der Akkuzellen Betriebsdauer pro Akku-Ladung min

4,0 Zulässiger Ladetemperaturbereich

0– 45 Gewicht entsprechend EPTA-Procedure 01/2003

1,0 F 016 L70 590 | (30.6.09) Bosch Power Tools OBJ_BUCH-948-003.book Page 11 Tuesday, June 30, 2009 2:04 PM Deutsch | 11 Geräusch-/Vibrationsinformation Montage Messwerte ermittelt entsprechend 2000/14/EG und EN 60745. Zu Ihrer Sicherheit Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 69 dB(A); garantierter Schallleistungspegel niedriger als 89 dB(A). Unsicherheit K =3 dB. f Achtung: Schalten Sie das Gartengerät aus und entfernen Sie den Akku, bevor Einstelloder Reinigungsarbeiten durchgeführt werden. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Schwingungsemissionswert ah =2,5 m/s2, Unsicherheit K =1,5 m/s2. f Nachdem die Heckenschere abgeschaltet wurde, bewegen sich die Messer noch einige Sekundenbruchteile weiter. Konformitätserklärung Akku entnehmen (siehe Bild A) Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 (Akku-Gerät) und EN 60335 (Akku-Ladegerät) gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 98/37/EG (bis

28.12.2009), 2006/42/EG (ab 29.12.2009),

2000/14/EG. 2000/14/EG: Gemessener Schallleistungspegel 84 dB(A). Bewertungsverfahren der Konformität gemäß Anhang V. Der Akku 8 verfügt über zwei Verriegelungsstufen, die verhindern sollen, dass der Akku beim unbeabsichtigten Drücken der Akku-Entriegelungstaste 7 herausfällt. Solange der Akku im Gartengerät eingesetzt ist, wird er durch eine Feder in Position gehalten. Technische Unterlagen bei: Bosch Lawn and Garden Ltd., PT-LG/EAE, Stowmarket, Suffolk IP14 1EY, England Leinfelden, den 29.06.2009 Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Bosch Power Tools f Bewegende Messer nicht berühren. Hinweis: Das Gartengerät funktioniert nur, wenn beide Verriegelungsstufen eingerastet sind. Zum Entnehmen des Akkus 8: noDrücken Sie den Akku gegen den Fuß des Gartengerätes und gleichzeitig auf die AkkuEntriegelungstaste 7. p Ziehen Sie den Akku vom Gartengerät ab, bis ein roter Streifen sichtbar wird. q Drücken Sie nochmals die Akku-Entriegelungstaste 7 und ziehen Sie den Akku vollständig heraus. Akku laden (siehe Bild A) f Benutzen Sie kein anderes Ladegerät. Das mitgelieferte Ladegerät ist auf den in Ihr Gartengerät eingebauten Li-Ionen-Akku abgestimmt. f Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Ladegerätes übereinstimmen. Mit 230 V gekennzeichnete Ladegeräte können auch an 220 V betrieben werden. F 016 L70 590 | (30.6.09) OBJ_BUCH-948-003.book Page 12 Tuesday, June 30, 2009 2:04 PM 12 | Deutsch Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche Ladung nur im Temperaturbereich zwischen 0 °C und 45 °C zulässt. Dadurch wird eine hohe Akku-Lebensdauer erreicht. kurzzeitig. Der Akku ist vollständig geladen, wenn die drei grünen LEDs dauerhaft leuchten. Etwa 5 Minuten nachdem der Akku vollständig geladen wurde, erlöschen die drei grünen LEDs wieder. Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf. Hinweis: Der Schnellladevorgang ist nur möglich, wenn die Temperatur des Akkus im zulässigen Ladetemperaturbereich ist, siehe Abschnitt „Technische Daten“. Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht. Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Gartengerät durch eine Schutzschaltung abgeschaltet: Das Schneidmesser bewegt sich nicht mehr. Drücken Sie nach dem automatischen Abschalten des Gartengerätes nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden. ACHTUNG Ladevorgang Der Ladevorgang beginnt, sobald der Netzstecker des Ladegerätes in die Steckdose gesteckt und der Akku 8 in den Ladeschacht 9 eingesteckt wird. Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutemperatur und -spannung mit dem jeweils optimalen Ladestrom geladen. Dadurch wird der Akku geschont und bleibt bei Aufbewahrung im Ladegerät immer vollständig aufgeladen. Bedeutung der Anzeigeelemente Die Überwachung des Ladevorganges wird durch die LED-Anzeigen 11 bzw. 12 signalisiert: Schnellladevorgang Der Schnellladevorgang wird durch Blinken der grünen LEDAnzeige 12 signalisiert. Während des Ladevorganges leuchten die drei grünen LEDs nacheinander auf und erlöschen F 016 L70 590 | (30.6.09) Akku geladen Das Dauerlicht der grünen LED-Anzeige 12 signalisiert, dass der Akku vollständig aufgeladen ist. Zusätzlich ertönt für die Zeitdauer von ca. 2 Sekunden ein Signalton, welcher die vollständige Aufladung des Akkus akustisch signalisiert. Der Akku kann anschließend zum sofortigen Gebrauch entnommen werden. Ohne eingesteckten Akku signalisiert das Dauerlicht der grünen LED-Anzeige 12, dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist. Akku-Temperatur unter 0 °C oder über 45 °C Das Dauerlicht der roten LEDAnzeige 11 signalisiert, dass die Temperatur des Akkus außerhalb des Schnellladetemperaturbereiches von 0 °C – 45 °C liegt. Sobald der zulässige Temperaturbereich erreicht ist, schaltet das Ladegerät automatisch auf Schnellladung um. Liegt die Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches, leuchtet beim Einsetzen in das Ladegerät die rote LED des Akkus. Kein Ladevorgang möglich Liegt eine andere Störung des Ladevorganges vor, so wird dies durch Blinken der roten LED-Anzeige 11 signalisiert. Der Ladevorgang kann nicht gestartet werden und das Laden des Akkus ist nicht möglich (siehe „Fehlersuche“). Bosch Power Tools OBJ_BUCH-948-003.book Page 13 Tuesday, June 30, 2009 2:04 PM Deutsch | 13 Hinweise zum Laden Bei kontinuierlichen bzw. mehrmals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät erwärmen. Dies ist jedoch unbedenklich und deutet nicht auf einen technischen Defekt des Ladegerätes hin. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Akku-Kühlung (Active Air Cooling) Die in das Ladegerät integrierte Lüftersteuerung überwacht die Temperatur des eingesetzten Akkus. Liegt die Akkutemperatur über 30 °C, wird der Akku durch einen Ventilator auf die optimale Ladetemperatur gekühlt. Der eingeschaltete Ventilator erzeugt ein Lüftungsgeräusch. Arbeitshinweise (siehe Bilder C–E) f Achtung: Die Heckenschere mit beiden Händen und mit Abstand zum eigenen Körper halten. Auf einen sicheren Stand achten. Es können Äste bis zu einer Dicke von max. 20 mm geschnitten werden, mit der Spitze des Messerbalkens bis zu einer Dicke von max. 25 mm. Bewegen Sie die Heckenschere auf der Schnittlinie gleichmäßig vorwärts, um die Äste dem Schneidmesser zuzuführen. Der doppelseitige Messerbalken ermöglicht den Schnitt in beide Richtungen oder Pendelbewegungen von einer zur anderen Seite. Zuerst die Seiten der Hecke schneiden, dann die Oberkante. Läuft der Ventilator nicht, liegt die Akkutemperatur im optimalen Ladetemperaturbereich oder der Ventilator ist defekt. In diesem Fall verlängert sich die Ladezeit des Akkus. Um die Seiten gerade zu bekommen, empfehlen wir mit der Wachstumsrichtung von unten nach oben zu schneiden. Wird von oben nach unten geschnitten, bewegen sich dünnere Äste nach außen, wodurch dünne Stellen oder Löcher entstehen können. Betrieb Um zuletzt die Oberkante gleichmäßig zu schneiden, über die ganze Länge der Hecke eine Richtschnur in der erforderlichen Höhe spannen. Inbetriebnahme Akku einsetzen (siehe Bild A) Schieben Sie den geladenen Akku 8 von hinten in den Fuß des Gartengerätes hinein. Drücken Sie den Akku vollständig in den Fuß, bis der rote Streifen nicht mehr zu sehen und der Akku sicher verriegelt ist. Hinweis: Das Gartengerät funktioniert nur, wenn beide Verriegelungsstufen eingerastet sind. Einschalten (siehe Bild B) n Drücken Sie den Ein-/Ausschalter 6 am hinteren Griff und halten Sie ihn gedrückt. Um ein kräftiges, gesundes Wachstum Ihrer Hecke anzuregen wird empfohlen, beim Schneiden der Hecken-Oberseite die Collecto SchnittgutSammelvorrichtung zu verwenden (Zubehör). Dieses Zubehör sammelt komfortabel das Schnittgut während des Schneidens, um es bequem in einen Sack oder auf eine Sammelfolie zu kippen die entlang der Hecke positioniert ist, und verhindert so, dass abgeschnittenes Schnittgut in die Hecke fällt. Darauf achten, dass keine Gegenstände wie z. B. Drähte geschnitten werden, da diese die Messer oder den Antrieb beschädigen können. o Drücken Sie den vorderen Ein-/Ausschalter Ausschalten Lassen Sie den vorderen 4 oder hinteren 6 Ein-/ Ausschalter los. Bosch Power Tools F 016 L70 590 | (30.6.09) OBJ_BUCH-948-003.book Page 14 Tuesday, June 30, 2009 2:04 PM 14 | Deutsch Anti-Blockier-Mechanismus Das Gartengerät verfügt über eine patentierte Eigenschaft, die wie folgt funktioniert: Blockiert das Schneidmesser in widerstandsfähigem Material, so erhöht sich die Motorbelastung. Die intelligente Mikroelektronik erkennt diese Überlastsituation und wiederholt mehrmals die Umschaltung des Motors, um damit ein Blockieren der Schneidmesser zu verhindern und um das Material zu durchtrennen. Diese hörbare Umschaltung dauert bis zu 3 s an. Nach dem Durchtrennen, arbeitet das Gartengerät im Normalzustand weiter, oder das Schneidmesser bleibt bei einer anhaltenden Überlastsituation automatisch im geöffneten Zustand stehen (z.B. wenn versehentlich ein Stück eines Metallzauns das Gartengerät blockiert). Sägefunktion (siehe Bild F) Obwohl der Messerabstand Astschnitte von bis zu Ø 20 mm erlaubt, ist die Spitze des Messerbalkens für Schnitte bis zu Ø 25 mm ausgelegt. Akku-Ladezustandsanzeige Der Akku 8 ist mit einer Ladezustandsanzeige 16 ausgestattet, die den Ladezustand des Akkus anzeigt. Die Ladezustandsanzeige 16 besteht aus 3 grünen LED. Betätigen Sie die Taste für die Ladezustandsanzeige 15, um die Ladezustandsanzeige 16 zu aktivieren. Nach ca. 5 Sekunden erlischt die Ladezustandsanzeige selbsttätig. Der Ladezustand kann auch bei abgenommenem Akku geprüft werden. LED-Anzeige Akku-Kapazität Dauerlicht 3 grüne LED ≥ 2/3 Dauerlicht 2 grüne LED ≥ 1/3 Dauerlicht 1 grüne LED ≤ 1/3 Blinklicht 1 grüne LED Reserve Während des Ladevorganges leuchten die drei grünen LEDs nacheinander auf und erlöschen kurzzeitig. Der Akku ist vollständig geladen, wenn die drei grünen LEDs dauerhaft leuchten. Etwa 5 Minuten nachdem der Akku vollständig geladen wurde, erlöschen die drei grünen LEDs wieder. Anzeige für Temperaturüberwachung Die rote LED der Anzeige für die Temperaturüberwachung 17 signalisiert, dass der Akku oder die Elektronik des Gartengerätes (bei eingesetztem Akku) nicht im optimalen Temperaturbereich ist. In diesem Fall arbeitet das Gartengerät nicht oder nicht mit voller Leistung. Temperaturüberwachung des Akkus Die rote LED 17 blinkt beim Drücken der Taste 15 oder des Ein-/Ausschalters 6 (bei eingesetztem Akku): Der Akku ist außerhalb des Betriebstemperaturbereiches von – 10 °C bis +60 °C. Bei einer Temperatur über 70 °C schaltet der Akku ab, bis er wieder im zulässigen Betriebstemperaturbereich ist. Temperaturüberwachung der Elektronik des Gartengerätes Die rote LED 17 leuchtet beim Drücken des Ein-/Ausschalters 6 dauerhaft: Die Temperatur der Elektronik des Gartengerätes beträgt weniger als 5 °C oder mehr als 75 °C. Bei einer Temperatur über 90 °C schaltet die Elektronik des Gartengerätes ab, bis diese wieder im zulässigen Betriebstemperaturbereich ist. Leuchtet nach Betätigung der Taste 15 keine LED, ist der Akku defekt und muss ausgetauscht werden. Aus Sicherheitsgründen kann die Abfrage des Ladezustandes nur beim stillstehenden Gartengerät erfolgen. F 016 L70 590 | (30.6.09) Bosch Power Tools OBJ_BUCH-948-003.book Page 15 Tuesday, June 30, 2009 2:04 PM Deutsch | 15 Fehlersuche Die folgende Tabelle zeigt Ihnen Fehlersymptome, die mögliche Ursache sowie die korrekte Abhilfe, falls Ihr Gartengerät einmal nicht einwandfrei funktionieren sollte. Können Sie anhand dessen das Problem nicht lokalisieren und beseitigen, wenden Sie sich an Ihre Service-Werkstatt. f Achtung: Schalten Sie vor der Fehlersuche das Gartengerät aus und entnehmen Sie den Akku. Symptome Mögliche Ursache Abhilfe Heckenschere läuft nicht Akku entladen Akku laden, siehe auch „Hinweise zum Laden“ Akku nicht richtig eingesetzt Sicherstellen, dass beide Verriegelungsstufen eingerastet sind Interne Verkabelung des Gartengerätes defekt Kundendienst aufsuchen Ein-/Ausschalter defekt Kundendienst aufsuchen Drehrichtung des Motors wechselt ständig und steht nach ca. 3 s still siehe „Arbeitshinweise“ (AntiBlockier-Mechanismus) Motor läuft, Messer bleiben stehen Interner Fehler Kundendienst aufsuchen Messer werden heiß Messer stumpf Messerbalken schleifen lassen Messer hat Scharten Messerbalken überprüfen lassen Zu viel Reibung wegen fehlender Schmierung Mit Schmieröl einsprühen Akku entladen Akku laden, siehe auch „Hinweise zum Laden“ Heckenschere läuft mit Unterbrechungen Messer bewegt sich nicht Gartengerät defekt Kundendienst aufsuchen Starke Vibrationen/Geräusche Gartengerät defekt Kundendienst aufsuchen Schnittdauer pro Akku-Ladung zu gering Zu viel Reibung wegen fehlender Schmierung Mit Schmieröl einsprühen Messer muss gereinigt werden Messer reinigen schlechte Schneidtechnik siehe „Arbeitshinweise“ Akku nicht voll geladen Akku laden, siehe auch „Hinweise zum Laden“ Akku-Ladeanzeige 12 leuchtet dauerhaft Akku nicht (richtig) aufgesetzt Akku korrekt auf Ladegerät aufsetzen Kein Ladevorgang möglich Akkukontakte verschmutzt Akkukontakte reinigen; z.B. durch mehrfaches Ein- und Ausstecken des Akkus, ggf. Akku ersetzen Akku defekt Akku ersetzen Bosch Power Tools F 016 L70 590 | (30.6.09) OBJ_BUCH-948-003.book Page 16 Tuesday, June 30, 2009 2:04 PM 16 | Deutsch Symptome Mögliche Ursache Abhilfe Die Messer bewegen sich langsam oder der Anti-Blockier-Mechanismus funktioniert nicht Akku entladen Akku laden, siehe auch „Hinweise zum Laden“ Akku außerhalb des zulässigen Temperaturbereiches gelagert Lassen Sie den Akku auf Raumtemperatur erwärmen (innerhalb des zulässigen Temperaturbereichs von 0 – 45 °C) Akku-Ladeanzeige 12 leuchtet nicht Netzstecker des Ladegerätes nicht (richtig) eingesteckt Netzstecker (vollständig) in die Steckdose einstecken Steckdose, Netzkabel oder Ladegerät defekt Netzspannung überprüfen, Ladegerät ggf. von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge überprüfen lassen Wartung und Service Wartung und Reinigung f Achtung: Schalten Sie das Gartengerät aus und entfernen Sie den Akku, bevor Einstelloder Reinigungsarbeiten durchgeführt werden. f Halten Sie das Gartengerät sauber, um gut und sicher arbeiten zu können. Hinweis: Führen Sie die folgenden Wartungsarbeiten regelmäßig aus, damit eine lange und zuverlässige Nutzung gewährleistet ist. Untersuchen Sie das Gartengerät regelmäßig auf offensichtliche Mängel, wie lose Befestigungen und verschlissene oder beschädigte Bauteile. Prüfen Sie, ob Abdeckungen und Schutzvorrichtungen unbeschädigt und richtig angebracht sind. Führen Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturarbeiten durch. Ist der Akku nicht mehr funktionsfähig, wenden Sie sich bitte an eine autorisierte Kundendienststelle für Bosch-Elektrowerkzeuge. Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge auszuführen, um Sicherheitsgefährdungen zu vermeiden. Sollte das Gartengerät trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Gartengeräte ausführen zu lassen. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gartengerätes an. Nach dem Arbeitsvorgang/Aufbewahrung f Achtung: Schalten Sie das Gartengerät aus und entfernen Sie den Akku. Stellen Sie sicher, dass der Akku vor der Aufbewahrung entfernt wurde. Das Äußere der Heckenschere gründlich mit einer weichen Bürste und einem Tuch reinigen. Kein Wasser und keine Lösungs- oder Poliermittel verwenden. Sämtliche Verschmutzungen entfernen, insbesondere die Lüftungsschlitze 5 des Motors reinigen. Den Messerbalken vor der Lagerung immer mit Pflegeöl einsprühen. F 016 L70 590 | (30.6.09) Bosch Power Tools OBJ_BUCH-948-003.book Page 17 Tuesday, June 30, 2009 2:04 PM Deutsch | 17 Die Heckenschere an einem sicheren, trockenen Platz außerhalb der Reichweite von Kindern lagern. Keine anderen Gegenstände darauf stellen. Transport www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde. www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie. Der Akku ist nach UN-Handbuch ST/SG/AC.10/11/Rev.3 Teil III, Unterabschnitt

38.3 getestet. Er hat einen wirksamen Schutz

gegen inneren Überdruck und Kurzschluss sowie Einrichtungen zur Verhinderung von Gewaltbruch und gefährlichem Rückstrom. Die im Akku enthaltene Lithiumäquivalent-Menge liegt unterhalb einschlägiger Grenzwerte. Daher unterliegt der Akku weder als Einzelteil noch in ein Gerät eingesetzt den nationalen und internationalen Gefahrgutvorschriften. Die Gefahrgutvorschriften können jedoch beim Transport mehrerer Akkus relevant sein. Es kann in diesem Fall notwendig sein, besondere Bedingungen (z.B. bei der Verpackung) einzuhalten. Näheres können Sie einem Merkblatt unter folgender Internetadresse entnehmen: http://purchasing.bosch.com/de/start/ Allgemeines/Download/index.htm. Deutschland Entsorgung Der Akku sollte bei einer Temperatur zwischen 0 °C und 45 °C aufbewahrt werden. Kundendienst und Kundenberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören. Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10 Fax: +49 (1805) 70 74 11 E-Mail: Servicezentrum.Elektrowerkzeuge@de. bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com Österreich Tel.: +43 (01) 7 97 22 20 10 Fax: +43 (01) 7 97 22 20 11 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51 Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Akkus/Batterien: Li-Ion: Bitte beachten Sie die Hinweise im Abschnitt „Transport“, Seite 17. Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com Bosch Power Tools Werfen Sie Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkus/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden. F 016 L70 590 | (30.6.09) OBJ_BUCH-948-003.book Page 18 Tuesday, June 30, 2009 2:04 PM 18 | Deutsch Nur für EU-Länder: Gemäß der Richtlinie 91/157/EWG müssen defekte oder verbrauchte Akkus/Batterien recycelt werden. Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei: Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE Änderungen vorbehalten. F 016 L70 590 | (30.6.09) Bosch Power Tools OBJ_BUCH-948-003.book Page 19 Tuesday, June 30, 2009 2:04 PM English | 19 Safety Notes
