Tipo de producto	Caja empotrable resistente al fuego para altavoces de techo
Marca	BOSTON ACOUSTICS
Modelo	FRB6R
Altavoces compatibles	DSi265, 465, 465T2, VRi565
Recorte de agujero	8 7/8" (225 mm)
Profundidad del altavoz	5 3/8" (137 mm)
Dimensiones de la placa (ancho x largo)	23 3/4" x 13" (603 x 330 mm)
Volumen de la caja	0.46 pi³ (13 L)
Material	Acero pesado resistente al calor y al fuego
Aislamiento	Capa de aislamiento de 5 cm (2") para aislamiento acústico de hasta 10 dB
Tipo de instalación	Techo, nicho de pared o techo desmontable
Entradas de cable	2 pasos estándar de 20 cm (8") con conectores ULM incluidos
Transformador 70/100 V	Compatibilidad con montaje interno en varillas roscadas
Normas y certificaciones	UL 2043, UL 263, ASTM E119, NFPA 251, CAN/ULC S101/M89, UBC 7-1
Barras de soporte	Barras ajustables para techos desmontables incluidas
Lengüeta de seguridad	Integrada en la parte trasera para cable de seguridad (suministrado por el instalador)
Color del borde	Azul (para altavoces de 15 cm / 6")
Garantía	5 años limitada (piezas y mano de obra)
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no utilizar productos abrasivos
Eliminación	No desechar con la basura doméstica; reciclar a través de los canales RAEE

Preguntas frecuentes - FRB6R BOSTON ACOUSTICS

¿Qué altavoces son compatibles con el FRB6R?

El FRB6R es compatible con los siguientes altavoces de Boston Acoustics: DSi265, 465, 465T2 y VRi565. Verifique el diámetro de recorte (8 7/8") y la profundidad (5 3/8") para una compatibilidad óptima.

¿Cuál es la diferencia entre el FRB6R y el FRB5R o FRB8R?

El FRB6R acepta altavoces de 15 cm (6") con un diámetro de recorte de 8 7/8". El FRB5R acepta altavoces de 12 cm (5") con un recorte de 6 3/4", mientras que el FRB8R acepta de 20 cm (8") con un recorte de 10 7/8". Los volúmenes y dimensiones de la placa varían.

¿Puedo instalar el FRB6R en un techo desmontable?

Sí, el FRB6R está diseñado para instalarse en un techo desmontable utilizando las barras de soporte ajustables incluidas. Siga las instrucciones del manual para fijar las barras y cortar el agujero en el panel del techo.

¿El FRB6R es resistente al fuego?

Sí, el FRB6R está fabricado en acero pesado resistente al calor y al fuego. Cumple con las normas UL 2043, UL 263, ASTM E119, NFPA 251, CAN/ULC S101/M89 y UBC 7-1, lo que lo hace adecuado para aplicaciones que requieren una caja cortafuegos.

¿Cómo instalar un transformador 70/100 V en el FRB6R?

Utilice las varillas roscadas de fijación ubicadas en el interior del FRB6R para montar el transformador. Asegúrese de cumplir con las regulaciones eléctricas locales y conectar correctamente el altavoz.

¿Cuál es el procedimiento de corte del agujero para el FRB6R?

El diámetro de recorte es de 8 7/8" (225 mm). Mida cuidadosamente la ubicación, corte el agujero en el panel de yeso o techo, luego instale el FRB6R fijándolo con al menos 4 tornillos en las vigas o montantes.

¿El FRB6R se entrega con un cable de seguridad?

No, el cable de seguridad no está incluido. El FRB6R tiene una lengüeta de seguridad integrada en la parte trasera para atar un cable de seguridad (suministrado por el instalador) a un elemento estructuralmente sólido del edificio.

¿Cuál es la duración de la garantía del FRB6R?

Boston Acoustics ofrece una garantía limitada de 5 años a partir de la fecha de compra para el comprador original, que cubre defectos de material y fabricación. La garantía no cubre daños por instalación incorrecta o abuso.

¿Cómo mantener el FRB6R?

Limpie el exterior del FRB6R con un paño suave y seco. No utilice productos abrasivos ni solventes. Asegúrese de que el aislamiento interior permanezca en su lugar para mantener el rendimiento acústico y la resistencia al fuego.

¿Dónde puedo encontrar el manual completo del FRB6R?

El manual de uso e instalación está disponible para descarga gratuita en formato PDF en sitios como notice-facile.com. También puede contactar al soporte al cliente de Boston Acoustics en [e-mail] para obtener una copia.

MANUAL DE USUARIO FRB6R BOSTON ACOUSTICS

Enceintes de haut-parleur métalliques résistantes au feu Cajas Para Altavoces Metálicas con Protección contra Incendios Interior de la Portada

Specifications	FRB5R	FRB6R	FRB8R
Speaker Compatibility	DSi255, 455, 455T2, VRI555	DSi265, 465, 465T2, VRI565	DSi285, 485, 495 VRI585, 585t2, 595W
Hole Cutout	63/4"	87/8"	107/8"
Can Depth	53/8"	53/8"	71/4"
Plate Dimension (W x L)	233/4"x13"	233/4"x13"	233/4"x13"
Enclosure Volume	0.46 ft3	0.46 ft3	0.62 ft3

Description

Los tres modelos FRB incluidos en este manual han sido diseñados para alojarmultiple altavocesa para techo redondos Boston Acoustics. Cumplen los strictos requisitos de las normas electricas a nivel nacional en loreferente a cajas con proteccion contra sobrepresion e incendio. A bajo, las normas de construccion exigen este tipo de cajas en aplicaciones commerciales y casas unifamiles o apartamentos.

Cada Modelo FRB está fabricado en chapa de acero de gran espesor resistente tanto al calor como al fuego. Una capa de aislamento de 2^ forra el interior de la caja y proportiona hasta 10dB de aislamento acústico entre las habitaciones colindantes. Cadaunidad también incluye postes de soporte internos para transformadores de 70/100 voltios para el uso en aplicaciones commerciales o sistemas de audio dométricos donde se utilizes manyoshortavocoseonde los cablesde altavocedesben recorrer largas distancias.

\section*{Characteristicas Clave Adiconiales}

• Los modelos FRB cumplen los siguientes requisitos normativos:

UL 2043

UL 263

ATSM E119

NFPA251

CAN/ULC S101/M89

UBC 7-1

• Cajas de empalme estandar de 3 / 8" para los dos connectores de ULM suministrados
  Brida elevada con #: de colorores alrededor de la apertura del altavoz para facilrar la ubicacion tras la instalacion del muro de mamposteria - verte para altavoces de 5'' azul para altavoces de 6'' y gris para altavoces de 8''
• El modelos FRB5R y el FRB6R puede montarse en cavidades de montante de 12", 16" ó 24" . El FRB8R pueda montarse en cavidades de montante de 16" ó 24" .
• Se suministran barras de soporte ajustables que permiten una fácil instalacion en techos de plafones colgantes
• Está montada una lengüeta de seguridad integra de la parte trasera de la caja para un cable de seguridad suministrado por un instalador.

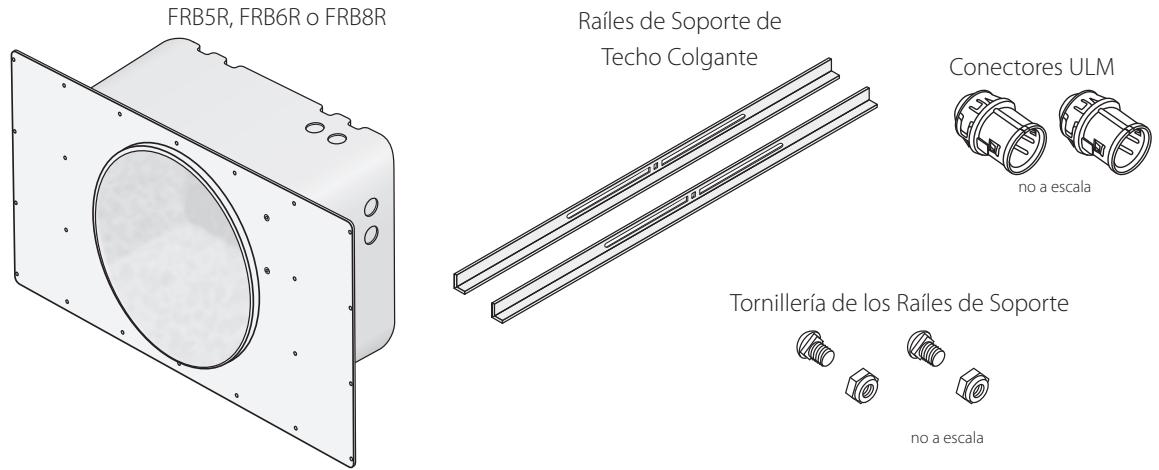

Lista de Piezas

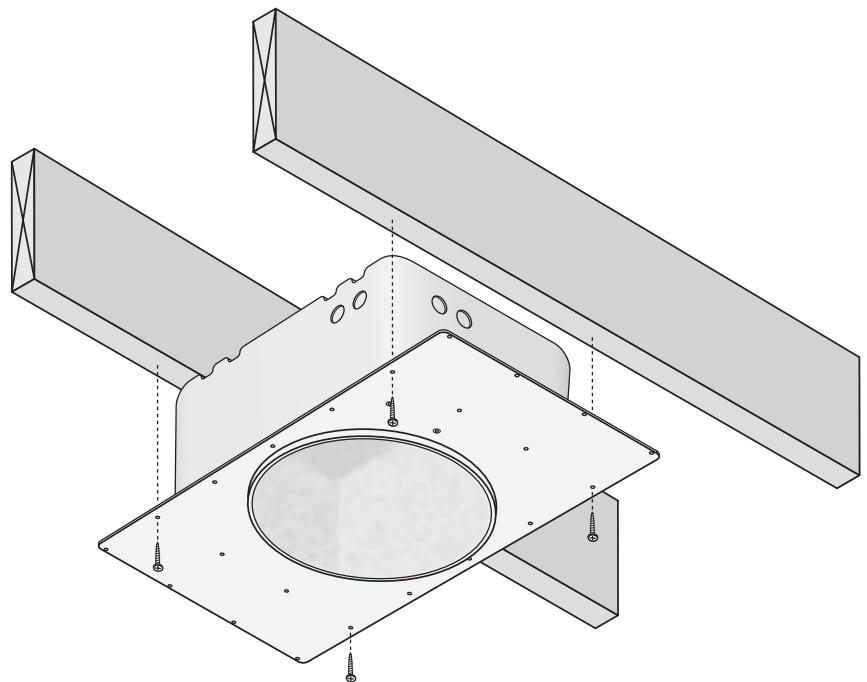

Instalacion de Cavidad en Techo o Pared

1 Haga pagar el cable del altovoz por el lugar de la instalacion. Asegürese de que el cable cumpla los requisitos de loscottigos electricos y de la construccion.
2 Decía cuando de las entradas de cable quiere usar y saque la tapa de la caja de empalme apropriada. Si el cableado está "encadenado tipo margarita" al(other altavoz, saque las otheras tapas de las cajas de empalme cuando sea requisite. Acople un conector ULM en cada una de las cajas de empalme extraidas.
3 Si está utilizing un transformador de tension constante de 70/100 V, montelo en los montantes de montaje que hay en el interior de launidad FRB.

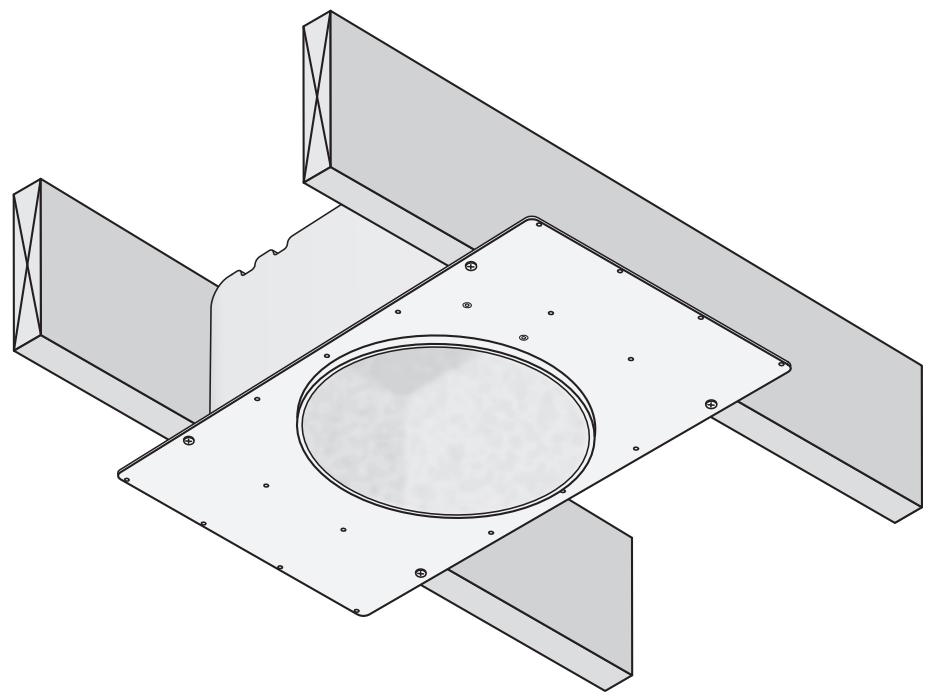

4 Situe launidad de FRB entre las vidas o los montantes. Los agujeros de montaje de la placal delantera se alinean con la separacion de viga / montante comun. Centre los agujeros de los tornillos de montaje en la viga / montante y nivele laidad FRB.
5 Apriete launidad FRB a la viga / montante con al menos 4 tornillos.
6 Antes de instalar el muro de mampostería, mida metriculosamente la ubicación de la unidad FRB y taladre el agujero apropriado. El diámetro del agujero realizado viene listado en la tabla de espécificaciones.
7 Conecte el altavoz (y el transformador de 70/100V si se utilizes) y montelo según las instrucciones suministradas con el mismo.

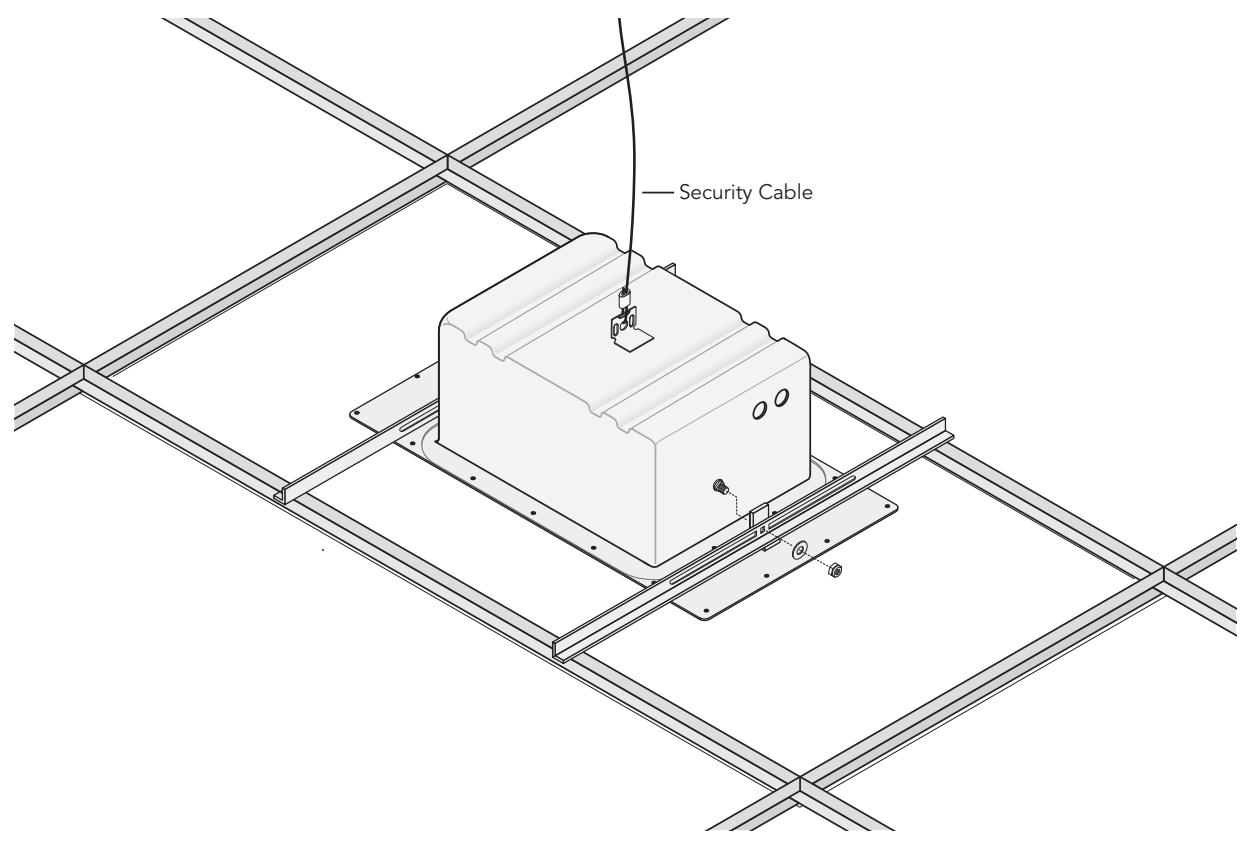

Instalación en Techos Colgantes

1 Haga pagar el cable de los altavoces por el lugar de la instalacion. Asegürese de que el cable cumpla los requisitos de loscottigos electricos y de la construccion.
2 Decía cuando de las entradas de cable quiere usar y saque la tapa de la caja de empalme apropriada. Si el cableado está "encadenado tipo margarita" al otro altovoz, saque las otheras tapas de las cajas de empalme cuando seanecessary. Acople un conector ULM en cada una de las cajas de empalme extraidas.
3 Si está utilizing un transformador de tension constante de 70/100 V, montelo en los montantes de montaje que hay en el interior de launidad FRB.
4 Acople las barras de soporte del techo colgante a la unidad FRB con la tornillería suministrada.
5 Haga un agujero con el tameno adecuado en el panel de techo encima del cui se montara la unidad FRB. El diametro del agujero realizadoiene listedao en la tabla de especificaciones.Coloque el panel de techo en la rejilla de soporte.

Consejo: Pormultiplesrazones,esmejorercentrar elagujerorealizado enelpanel de techo.

Consejo: No instale los paneles de techo adyacentes al lugar de instalacion hasta que launidad FRB y el altovoz se hayan instalado y connectado.

6 Deslice la unidad FRB por la aperture adyacente en la rejilla de soporte y emplacela en su lugar por encima del corte realizado en el panel de techo.
Precaución: Debido a que las rejoillas de soporte del techo no son particulamente resistentes, recomendamos encarecidamente sujetar un cable de seguridad entre la lengüeta de la parte trasera de launidad FRB y un elemento de construcción resistente estructuralmente.
7 Conecte el altavoz (y el transformador de 70/100V si se usa) y montelo según las instrucciones suministradas con el本身就是.

Garantía Limitada

Boston Acoustics garantiza al comprador original de nuestros produits de la série FRB durante un periodo de 5 años desde la Fecha de compra los posibles defectos en materiales y mano de obra.

Es su responsabilidad instalarlos y utilizes los de acuerdo con las instrucciones suministradas, proportionsar un transporte seguro y fácil hasta unrepresentante de service autorizzato de Boston Acoustics y presentar prueba de compra como comprobante al Solicitar serviceo的技术ico.

Se excluyen de esta garantía los días resultantes de abuso, mal uso, instalación incorrecta, accidentes, envío o reparaciones / modificaciones por cualquier persona que no sea unrepresentante del serviceo autorizzato de Boston Acoustics.

Esta garantía está limitada al producto de Boston Acoustics y no cubre los daños en ningún equipo asociado.

Esta garantía no cubre el coste de retirada o reinstalacion. esta garantía no es valida si el numero de series se ha退市ado o deformado. esta garantía le otorga derechos legales especialicos asi comoOthers droits que pueeden variar de un estado a other.

Si Necesita Servicio Técnico

En primer lugar, póngase en contacto con el distribuidor donde compró el producto. Si ese no es possible,riba a:

O pángase en contacto con nosotros via correto electrónico a:

[e-mail]

Le indicaremos rápidamente que'action emprender. Si esnecessarydevolver su unidad de FRB a la fábrica, porfavorenviela con los portes pagados.Tras haberla reparado,la devolveremos con los portes pagados en los Estados Unidos y Canadá.

Este Trick de serenciar en el producto indica que el producto no debe eliminarse con los residuos domesticos. En su lugar, pueda depositarse en un centro de recogida independiente para residuos electronicos o devolverse al minorista al comprar un producto similar. El fabricante pagó para reciclar este producto. Hacer this contribution to a reutilizacion y al reciclaje, minimiza los efectos adversos en el medio ambiente y la salute humana y evita sanciones por la eliminacion incorrecta.
