Tipo de producto	Recinto empotrable resistente al fuego para altavoz de techo
Marca	Boston Acoustics
Modelo	FRB5R
Compatibilidad de altavoz	DSi255, 455, 455T2, VRi555
Corte de agujero	6 3/4 pulgadas (17,1 cm)
Profundidad del altavoz	5 3/8 pulgadas (13,7 cm)
Dimensiones de la placa (ancho x largo)	23 3/4 x 13 pulgadas (60,3 x 33 cm)
Volumen del recinto	0,46 pies³ (13 L)
Material	Acero pesado resistente al calor y al fuego
Aislamiento acústico	5 cm (2 pulgadas) de aislamiento interior, atenuación de hasta 10 dB
Transformador	Montaje interno para transformador 70/100 V (no incluido)
Normas de seguridad	UL 2043, UL 263, ASTM E119, NFPA 251, CAN/ULC S101/M89, UBC 7-1
Conectores	Orificios de 20 cm (8 pulgadas) para conectores ULM suministrados
Brida de color	Verde para altavoz de 12 cm (5 pulgadas)
Montaje	Bahías de 1,5 cm, 40 cm o 10 cm (1, 16 o 4 pulgadas)
Barras de soporte	Ajustables para techos desmontables
Seguridad	Lengüeta integrada para cable de seguridad
Garantía	5 años contra defectos de fabricación

Preguntas frecuentes - FRB5R BOSTON ACOUSTICS

¿Qué altavoces son compatibles con la caja FRB5R?

El FRB5R está diseñado para los altavoces Boston Acoustics de las series DSi255, 455, 455T2 y VRi555, con un corte de agujero de 6 3/4 pulgadas.

¿Puedo instalar el FRB5R en una pared o techo?

Sí, se puede instalar en un techo o en un hueco de pared, siempre que se respeten las dimensiones de corte y las normativas locales.

¿Cuáles son las certificaciones de seguridad del FRB5R?

Cumple con las normas UL 2043, UL 263, ASTM E119, NFPA 251, CAN/ULC S101/M89 y UBC 7-1 para resistencia al fuego y plenos sellados.

¿Cómo conectar el cable del altavoz a la caja?

Retire las tapas de los orificios apropiados, inserte un conector ULM suministrado en cada abertura, luego pase el cable y conéctelo al altavoz.

¿Está incluido el transformador de 70/100 V?

No, el transformador no está incluido. La caja tiene soportes internos para fijar uno, destinado a aplicaciones comerciales o de múltiples altavoces.

¿Puedo usar el FRB5R en un techo desmontable?

Sí, viene con barras de soporte ajustables para techos desmontables. Siga las instrucciones de instalación específicas y fije un cable de seguridad.

¿Cuál es la profundidad máxima del altavoz para el FRB5R?

La profundidad del altavoz no debe exceder 5 3/8 pulgadas (13,7 cm).

¿Cómo limpiar y mantener la caja?

La caja es de acero; límpiela con un paño seco. No use productos químicos. Verifique periódicamente las fijaciones y el cable de seguridad.

¿Qué hacer en caso de defecto o falla?

Contacte primero al vendedor. De lo contrario, escriba a [e-mail]. La garantía de 5 años cubre defectos de fabricación. Conserve su comprobante de compra.

¿El FRB5R es compatible con altavoces de otras marcas?

Está optimizado para los altavoces Boston Acoustics enumerados. Para otras marcas, verifique que el corte y la profundidad coincidan con las especificaciones.

MANUAL DE USUARIO FRB5R BOSTON ACOUSTICS

Enceintes de haut-parleur métalliques résistantes au feu Cajas Para Altavoces Metálicas con Protección contra Incendios Interior de la Portada

Specifications	FRB5R	FRB6R	FRB8R
Speaker Compatibility	DSi255, 455, 455T2, VRi555	DSi265, 465, 465T2, VRi565	DSi285, 485, 495 VRi585, 585t2, 595W
Hole Cutout	63/4"	87/8"	107/8"
Can Depth	53/8"	53/8"	71/4"
Plate Dimension (W x L)	233/4"x13"	233/4"x13"	233/4"x13"
Enclosure Volume	0.46 ft3	0.46 ft3	0.62 ft3

Description

Los tres modelos FRB incluidos en este manual han sido diseñados para alojar multíplles altavoces para techo redondos Boston Acoustics. Cumplen los strictos requisitos de las normas electricas a nivei nacional en loreferente a cajas con protección contra sobrepresión e incendio. A dato, las normas de construccion exigen este tipo de cajas en aplicaciones commerciales y casas unifAMILIARE o apartamentos.

Cada Modelo FRB está fabricado en chapa de acero de gran espesor resistente tanto al calor como al fuego. Una capa de aislamento de 2^ forra el interior de la caja y proportiona hasta 10dB de aislamento acústico entre las habitaciones colindantes. Cadaunidad también incluye postes de soporte internos para transformadores de 70/100 voltios para el uso en aplicaciones commerciales o sistemas de audio dométricos donde se utilizes manyoshortavocoseonde los cablesde altavocedesben recorrer largas distancias.

\section*{Characteristicas Clave Adiconiales}

• Los modelos FRB cumplen los siguientes requisitos normativos:

UL 2043

UL 263

ATSM E119

NFPA251

CAN/ULC S101/M89

UBC 7-1

• Cajas de empalme estandar de 3 / 8" para los dos connectores de ULM suministrados
  Brida elevada con #: de colorores alrededor de la apertura del altavoz para facilrar la ubicacion tras la instalacion del muro de mamposteria - verte para altavoces de 5'' azul para altavoces de 6'' y gris para altavoces de 8''
• El modelos FRB5R y el FRB6R pueda montarse en cavidades de montante de 12^ , 16^ o 24^ . El FRB8R能把 montarse en cavidades de montante de 16^ o 24^ .
• Se suministran barras de soporte ajustables que permiten una fácil instalacion en techos de plafones colgantes
• Está montada una lengüeta de seguridad integra de la parte trasera de la caja para un cable de seguridad suministrado por un instalador.

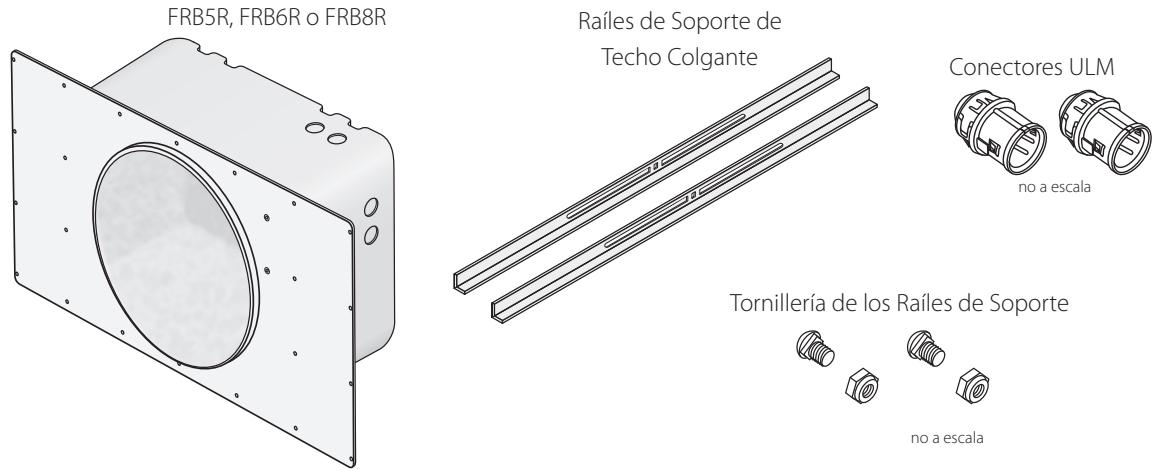

Lista de Piezas

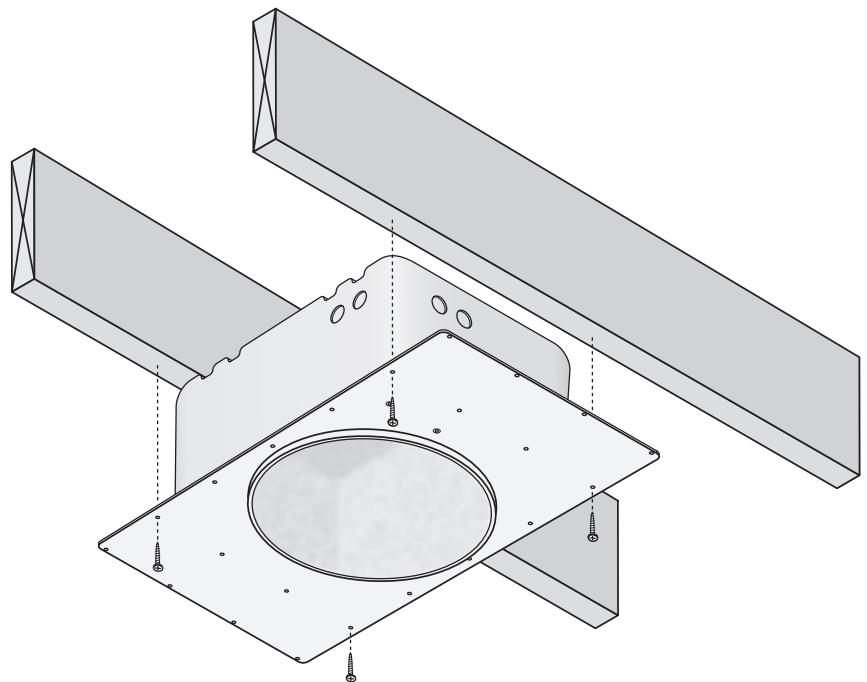

Instalacion de Cavidad en Techo o Pared

1 Haga pagar el cable del altovoz por el lugar de la instalacion. Asegürese de que el cable cumpla los requisitos de loscottigos electricos y de la construccion.
2 Decía cuando de las entradas de cable quiere usar y saque la tapa de la caja de empalme apropriada. Si el cableado está "encadenado tipo margarita" al(other altavoz, saque las otheras tapas de las cajas de empalme cuando seanecessary.Acople un conector ULM en cada una de las cajas de empalme extraidas.
3 Si está utilizing un transformador de tension constante de 70/100 V, montelo en los montantes de montaje que hay en el interior de launidad FRB.

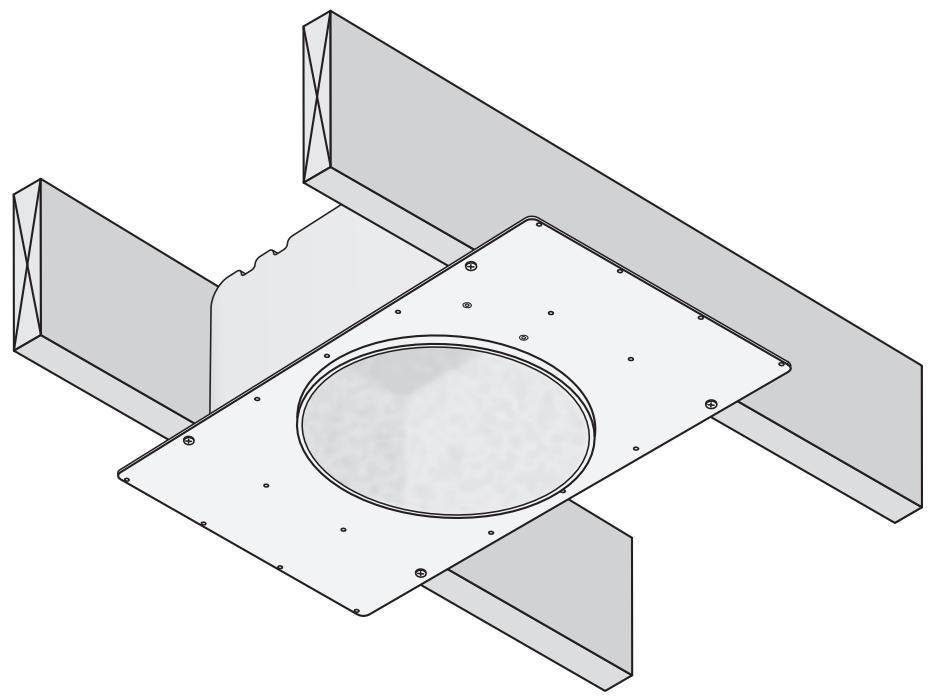

4 Situe launidad de FRB entre las vidas o los montantes. Los agujeros de montaje de la placal delantera se alinean con la separacion de viga / montante comun. Centre los agujeros de los tornillos de montaje en la viga / montante y nivele laidad FRB.
5 Apriete launidad FRB a la viga / montante con al menos 4 tornillos.
6 Antes de instalar el muro de mampostería, mida metriculosamente la ubicación de la unidad FRB y taladre el agujero apropriado. El diámetro del agujero realizado viene listado en la tabla de espécificaciones.
7 Conecte el altavoz (y el transformador de 70/100V si se utilizes) y montelo según las instrucciones suministradas con el mismo.

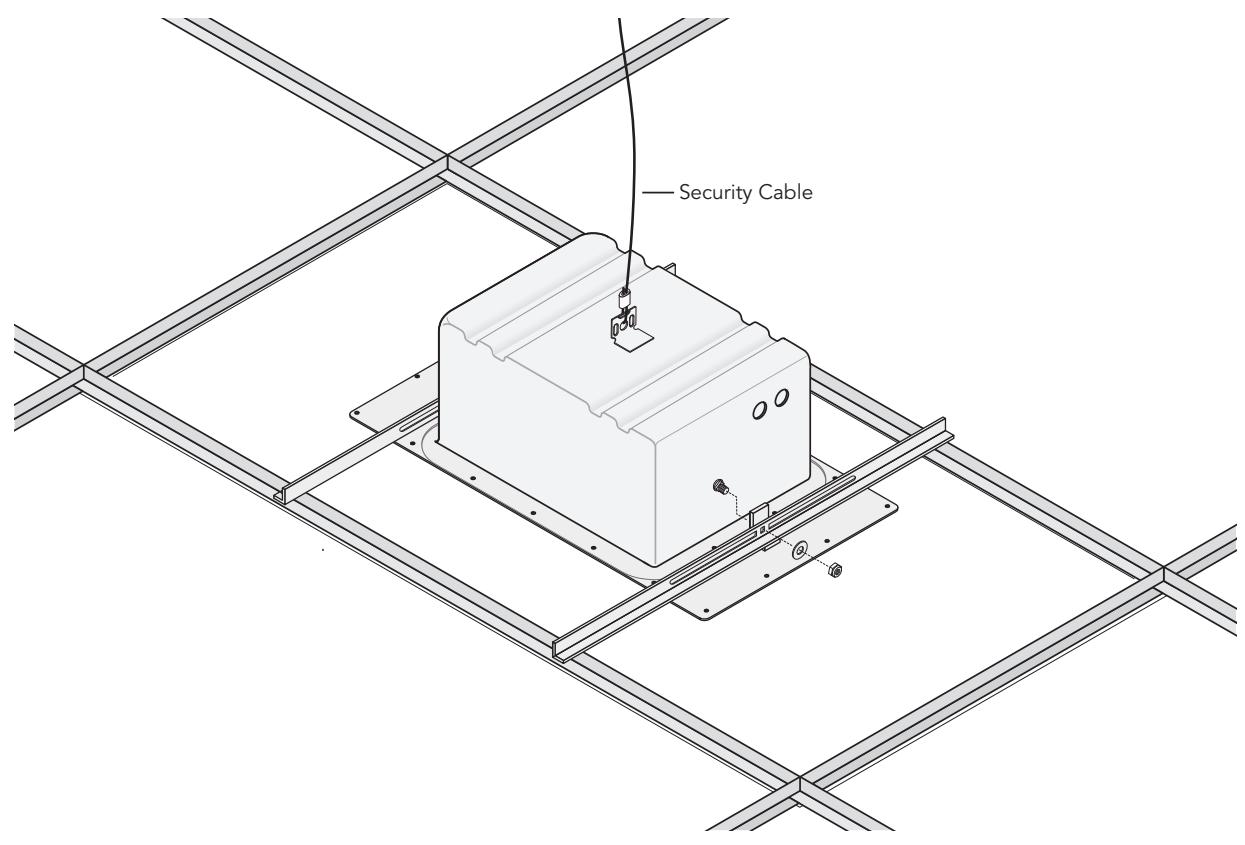

Instalación en Techos Colgantes

1 Haga pagar el cable de los altavoces por el lugar de la instalacion. Asegürese de que el cable cumpla los requisitos de loscottigos electricos y de la construccion.
2 Decía cuando de las entradas de cable quiere usar y saque la tapa de la caja de empalme apropriada. Si el cableado está "encadenado tipo margarita" al otro altovoz, saque las otheras tapas de las cajas de empalme cuando seanecessary. Acople un conector ULM en cada una de las cajas de empalme extraidas.
3 Si está utilizing un transformador de tension constante de 70/100 V, montelo en los montantes de montaje que hay en el interior de launidad FRB.
4 Acople las barras de soporte del techo colgante a la unidad FRB con la tornillería suministrada.
5 Haga un agujero con el tameno adecuado en el panel de techo encima del cui se montara la unidad FRB. El diametro del agujero realizadoiene listedao en la tabla de especificaciones.Coloque el panel de techo en la rejilla de soporte.

Consejo: Pormultiplesrazones,esmejorercentrar elagujerorealizado enelpanel de techo.

Consejo: No instale los paneles de techo adjacentes al lugar de instalacion hasta que launidad FRB y el altovoz se hayan instalado y connectado.

6 Deslice la unidad FRB por la aperture adyacente en la rejilla de soporte y emplacela en su lugar por encima del corte realizado en el panel de techo.
Precaución: Debido a que las rejoillas de soporte del techo no son particulamente resistentes, recomendamos encarecidamente sujetar un cable de seguridad entre la lengüeta de la parte trasera de launidad FRB y un elemento de construcción resistente estructuralmente.
7 Conecte el altavoz (y el transformador de 70/100V si se usa) y montelo según las instrucciones suministradas con el本身就是.

Garantía Limitada

Boston Acoustics garantiza al comprador original de nuestros produits de la série FRB durante un periodo de 5 años desde la Fecha de compra los posibles defectos en materiales y mano deabra.

Es su responsabilidad instalarlos y utilizes los de acuerdo con las instrucciones suministradas, proportionsar un transporte seguro y fácil hasta unrepresentante de service autorizzato de Boston Acoustics y presentar prueba de compra como comprobante al Solicitar serviceo的技术ico.

Se excluyen de esta garantía los días resultantes de abuso, mal uso, instalación incorrecta, accidentes, envío o reparaciones / modificaciones por cualquier persona que no sea unrepresentante del serviceo autorizzato de Boston Acoustics.

Esta garantía está limitada al producto de Boston Acoustics y no cubre los daños en ningún equipo asociado.

Esta garantía no cubre el coste de retirada o reinstalacion. esta garantía no es valida si el numero de series se ha退市ado o deformado. esta garantía le otorga derechos legales especialicos asi comoOthers droits que pueeden variar de un estado a other.

Si Necesita Servicio Técnico

En primer lugar, póngase en contacto con el distribuidor donde compró el producto. Si ese no es possible,riba a:

O pángase en contacto con nosotros via correto electrónico a:

[e-mail]

Le indicaremos rápidamente que'action emprender. Si es necessario devolver su unidad de FRB a la fábrica, por favor enviela con los portes pagados. Tras haberla reparado, la devolveremos con los portes pagados en los Estados Unidos y Canadá.

Este Trick de serenciar en el producto indica que el producto no debe eliminarse con los residuos domesticos. En su lugar, pueda depositarse en un centro de recogida independiente para residuos electronicos o devolverse al minorista al comprar un producto similar. El fabricante pagó para reciclar este producto. Hacer this contribution to a reutilizacion y al reciclaje, minimiza los efectos adversos en el medio ambiente y la salute humana y evita sanciones por la eliminacion incorrecta.
