| Tipo de producto | Controlador de 4 canales para estroboscopios |
| Marca | BEGLEC |
| Modelo | BF-04D |
| Número de canales | 4 |
| Tipos de salidas | Analógicas (Jack 6,35 mm) y DMX (XLR 3 pines) |
| Alimentación | DC 9V 500 mA (adaptador de corriente AC 230V incluido) |
| Dimensiones | 210 × 133 × 77 mm |
| Peso | 0,8 kg |
| Temperatura máxima de funcionamiento | 40°C |
| Uso | Solo interior |
| Modos de funcionamiento | Manual, Automático (10 programas), Sonido (micrófono interno) |
| Funciones | Black-out, Full on, Flash único, Chase (10 figuras), Regulador (DMX) |
| Velocidad ajustable | Sí, mediante control deslizante |
| Micrófono interno | Sí |
| Compatibilidad con estroboscopios | FL1800DMk2, FL1800, STR300, FL045/B, ZAP Strobes |
| Número máximo de estroboscopios analógicos | 5 |
| Mantenimiento | Paño suave ligeramente húmedo; evitar disolventes y agua en el interior |
| Seguridad | No abrir, riesgo de descarga eléctrica; uso interior |
| Reparabilidad | Fusible reemplazable por un técnico calificado (mismo tipo) |
| Accesorios incluidos | Adaptador CA/CC, manual de instrucciones |
| Garantía | Garantía del fabricante (ver condiciones) |
Preguntas frecuentes - BF-04D BEGLEC
Preguntas de los usuarios sobre BF-04D BEGLEC
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Equipo de iluminación en formato PDF gratis! Encuentra tus instrucciones BF-04D - BEGLEC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. BF-04D de la marca BEGLEC.
MANUAL DE USUARIO BF-04D BEGLEC
Manual de instrucciones ES
Manual do utiliser PT
WWW.BEGLEC.COM
Recicular el aparato y pilas usadas de forma ecologica conforme a las disponeciones legales de su pais.
PT - COMO DESFAZER-SE DA UNIDADE
Gracias por comprar este producto JB Systems. Para sacar el máximo parte a todas las unidades, lea detenidamente estas instrucciones de funciona?.
CHARACTERISTICAS
Estaiedadestayaprueba deinterferenciasderadio.Este productocumplelos requisitosde las directrices nacionesy europesactuales.Sehaestablishido la conformidad ylas instruetiones ydocumentos correspondientes han sido depositados porel fabricante.
- Controlador estroboscópico de 4 canales
Salidas analogicas y DMX (2 canales) - Modalidades de activación manual y sonora
10 programas tipo oruga incorporados - Destello sencillo, total, oscurecimiento
- Velocidad ajustable
- Regulador de intensidad luminosa ajustable (sólo DMX)
- Micrófono incorporado
- Compatible con: FL1800, STR300, FL045/B, ZAP
ANTES DE UTILIZAR EL APARATO
Compruebe el contenido:
Compruebe que la caja contiene los siguientes elementos:
- Adaptador CA/CC
- Manual de usuario
BF-04D
Instrucciones importantes:
- Antes de comenzar a utiliser estaunidad, compruebe que no haya habido daños durante el transporte. Si observa alcún daño, no utilise el dispositivos y consulte primero a su distribuidor.
- Importante: Este dispositivo a salido de nueas instalaciones en perfecto estado y bien embalado. Es absolutmente necessario que el usuario siga estricamente estas instrucciones y advertencias de seguridad que aparecen en este manual de usuario. Cualquier daño producido por un manejo innecasarooma exclude de la garantia. El distribuidor no asumiráonga responsabilidad por qualier defecto o problema que surja por no haber seguido elmanual de usuario.
- Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vendé este aparato más adelante, asegürese de incluir estemanualde usuario.
- Para proteger el medio ambiente, recicle el material de embalaje en la medida de lo possible.
INSTRUCCIONES DE SEGURIDAD:
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
PRECAUCTION: Para reducir el riesgo de descarga electrica, no quite la cubierta superior. No existen piezas en el interior que pueda mantener o reparar el usuario. Asigne el mantenimiento y las reparaciones a personal
cualificado.
El symbolism en forma de rayo con cabeza de flecha bajo de un triángulo equilatoro seemploi para alertar sobre el uso o presencia de "voltaje peligioso" no aisrado bajo de la carcaja del producto con la magnitud sufiente para constituir un risiego de descarga electrica.
El signo de exclamacion bajo del triangulo equilatoro se employs para alertar al usuario de la presencia de instrucciones de functonamento yostenimiento importantes en el dato que acomaarna este aparato.
Este"simboloindica:Usar solo en el interior.
Este*simbolo indica:Leer las instrucciones.
- Para evaporar incendios o ríesgos de descarga, no exponga la unidad a la lluvia o a la humedad.
- Para evaporar que se forme condensation en el interior, deje que launidad se adapte a la temperatura exterior cuando la lleve a una habitación calida desde del transporte. A vez la condensation impide que launidad funciona a pleno rendimiento yuede incluso provocar daños.
-Estaunidadsolo sepuedecusetar enelinterior. - No coloque objetos metalicos ni derrame liquidos bajo del reproductor de la unidad. No deben colocar en la unidad objetos con liquidos, como jarrones. Se pueda producir descargas electricas o fallos de funciona. Si某个 objerto extraño entra en la unidad, desconnecte inmediamente el suministro electrico.
- No Coloque en el aparato fuentes de llamas, como velas encendidas.
- No cubra ninguna abertura de ventilaciónrial que podra producirse un sobrecalentamento de la unidad.
- Evite el uso en ambientes con polvo y limpie launidad regularmente.
- Mantenga la unidad lejos de los niños.
- Las personas sin experiencia no deben utilizar este aparato.
- La maxima temperatura ambiente para un functionamento seguro es de 40^ . No utilise launidad a temperatas ambiente superiores.
- Desenchufe sempre la unidad cuando no vaya a ser utilizar durante un长大o periodo de tiempo o antes de comenzar el mantenimiento.
- La instalacion electrica solo debe ser唛ada a cabo por personalriallicado,de acuerdo con la regulaciones sobre seguridad electrca y mecnica de su pais.
- Compruebe que el voltaje disponible no supera el que se indica en el panel trasero de la unidad.
- La entrada de toma deben permanecer operativa para la desconexión de la red electrica.
- El cable de alimentación siempreDebe estar en perfecto estado: Apague launidad inmediamente cuando observate daños o desperfectos en el cable de alimentación.
- Nunca deje que el cable de alimentación entre en contacto con otros cables!
- Para evaporar descargas electricas, no abra la cubierta. Aparte del fusible de red no hay piezas en el interior de este aparato que pueda mantener el usuario.
- Nunca repare un fusible ni derives el soporte del fusible. Reemplace siempre el fusible dañado por un fusible del mismo tipo y asignación electrónica!
- En caso de que occurran problemas de funciona serios,cede de utilizear el aparato ypongase en contacto con su distribuidor inmediamente.
- Utilice el embalaje original cuandoonga que transporte el dispositivo.
- Por razones de segundad se prohibe realizar modificaciones no autorizadas en la unidad.
MANTENIMIENTO
Limpie con un paño pulido ligeramente empapado en agua. Nocede entrada agua en launidad. Noutilice liquidos voláttles como bencina o diluyente, bajo que dañarán launities.
FUNCTIONS (PARTE FRONTAL)
Importante: Puede conectar estroboscopicas analogicas y DMX a este dispositivo. Cuando conecte estroboscopicas analogicas, el deslizador del regulator de potencia (n^7) no tendrae efecto. Cuando conecte estroboscopicas DMX de 2 canales, el deslizador del regulator de intensidad luminosa (n^7) tendrae efecto cuando la estroboscopica DMX seleccionada disponga de una referencia de regulacion de intensidad luminosa.
- Canal 1: velocidad
- Canal 2: regulator de intensidad luminosa 20 100%
Si utilizes estroboscópicas DMX de 2 canales, deben estarcer primero las direcciones DMX de las estroboscópicas
Para las estroboscópicas DMX sobre las direcciones deban establecerse
mediante interruptores DIP, compruebe
la tablayos ejemplosde abajo:
Ejemplos:
- Canal 1: dip / conectado : #1 (1)
- Canal 3: dip / conectado : #1, #2 (1 + 2 = 3)
- Canal 5: dip / conectado : #1, #3 ( 1 + 4 = 5 )
- Canal 7: dip / conectado : #1, #2, #3 ( 1 + 2 + 4 = 7 )
| Channel | Dipswitches setting |
| 1 | ↓ ON 23456789℃ |
| 3 | ↓ ON 23456789℃ |
| 5 | ↓ ON 23456789℃ |
| 7 | ↓ ON 23456789℃ |
- Botón BLACKOUT: Este botón se usa para oscurecer las estroboscópicas fjadas.
- Botón FULL ON (destello total): Todas las estroboscóicas se iluminaran a alta velocidad y aplen emisión luminosa.
- Botón SINGLE FLASH (destello sencillo): Cuando launidad está establisha en oscurecimiento, pueda pulsar este botón para que todas las estroboscóicas destellen una vez.
- Botones CHASE (programa tipo oruga): Pulse el botón up/down para selección 1 de los 10 patrones incorporedados.
| Patrón 0 | Patrón aleatorio |
| Patrón 1 | 1234 total |
| Patrón 2 | 1-2-3-4 — 4-3-2-1 |
| Patrón 3 | 1-2-3-4-3-2-1 |
| Patrón 4 | 12-34 — 24-13 — 23-14 |
| Patrón 5 | 1-12-123-1234-123-12-1-parada — 4-43-432-4321-432-43-4-parada |
| Patrón 6 | 1-12-123-1234-234-34-4-parada— 4-43-432-4321-321-21-1-parada |
| Patrón 7 | 1-3-2-4-3-1-4-2 |
| Patrón 8 | 12-23-34-41 — 43-32-21-14 |
| Patrón 9 | 1 2-1 2 3-1 2-1 2 3 4 |
-
BOTON MODE: Mientras pulsa este botón, pueda selecciónar entre las dos modalidades de trabajo:
-
LED verde encendido: Está trabajo en SOUND MODE (modalidad sonido). Las estroboscóicas reccionaran al ritmo de la música. (micrófono interno)
-
LEDamarilloencendido:EstatrabajandoenAUTO MODE (modalidadautomática.Puede的选择向uno de los programas tipo oruga mediante el boton CHASE (consulte n^ 4).
-
Deslizardo SPEED (velocidad): Con este deslizardo, puede selectionar la velocidad de destello de las estroboscópicas.
- Deslizador DIMMER (regulador de intensidad luminosa): No funciona en estroboscóicas analógicas. Funciona en estroboscóicas DMX cuando Tiene la misma configuración estroboscórica. Puede instalar la potencia de salute de 20% a 100%

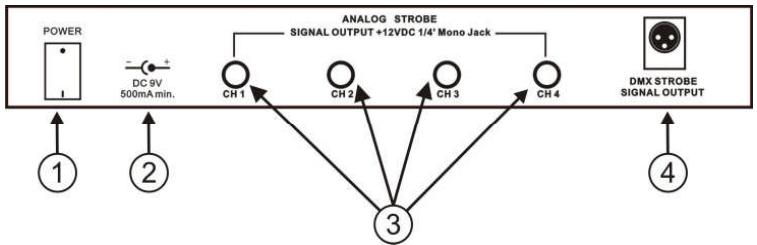

FUNCTIONES (PARTE TRASERA)
- INTERRUPTOR DE ALIMENTACION: Se utilizes para encender/apagar la unidad.
- ENTRADA DE ALIMENTACION CC: Se utilizes para conectar el adaptado CC de 9V/500mA suministrado al controlador.
- 4 CONEXIONES JACK: Se utilizes para conectar estroboscóicas analógicas con JACK MONO de 1/4 ".
- SALIDA DMX: Se utilizes para conectar estroboscópicas DMX.

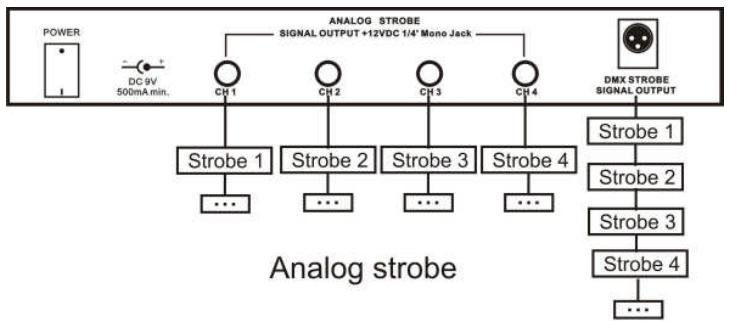

CONEXIONES
DMX strobe
Puede conectar tanto las estroboscópicas analógicas como las DMX al mesmo tiempo. El número de estroboscópicas en laceda de estroboscópicas analógicas se establece en un máximo de 5 unidades.
ESPECIFICACIONES
Entrada de alimentación:
CC 9V 500mA minimo.
CA 230V, 50Hz 9Vcc / 500mA (o mas)
Adaptador de alimentacion CA/CC:
3 clavijas XLR
Salidas DMX:
Impulsos 12Vcc
Entrada de audio:
Ninguna, micrófono interno
Tamaño:
210× 133× 77mm
Peso:
0,8 kg
Toda la informacion está sujeta aCambios sin previo aviso
Puede descargar la ultima version de este manual de usuario en notreira pageaWeb:
www.beglec.com
