MANUAL DE USUARIO CTL 26 E AC FESTOOL

Manual de instrucciones original/Lista de piezas de repuesto

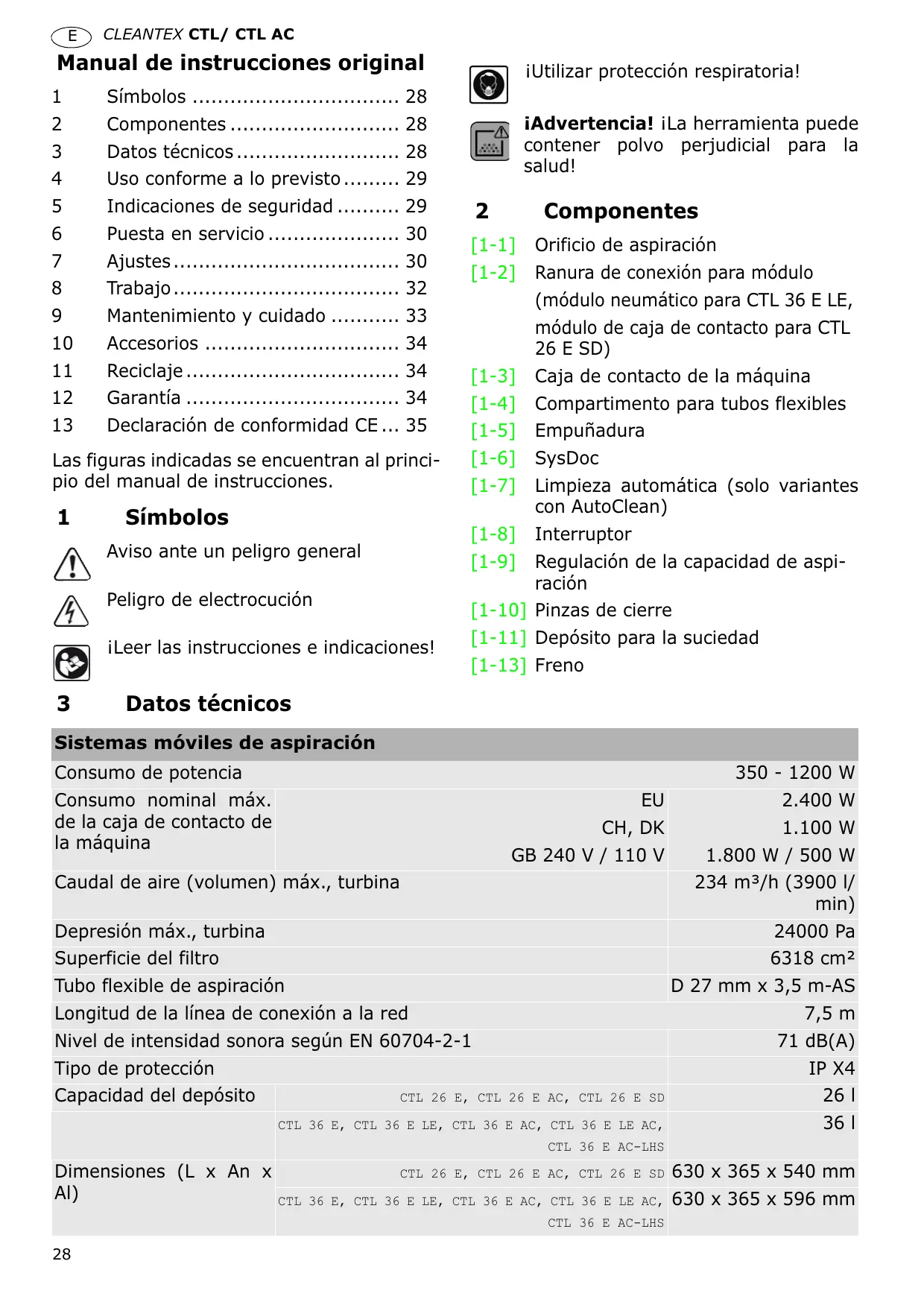

Manual de instrucciones original

Símbolos ................................. 28

Componentes ........................... 28

Datos técnicos .......................... 28 Uso conforme a lo previsto ......... 29

Indicaciones de seguridad .......... 29

Puesta en servicio ..................... 30

Ajustes .................................... 30

Trabajo .................................... 32

Mantenimiento y cuidado ........... 33

Accesorios ............................... 34

Reciclaje .................................. 34 Garantía .................................. 34 Declaración de conformidad CE ... 35 Las figuras indicadas se encuentran al principio del manual de instrucciones.

Símbolos Aviso ante un peligro general Peligro de electrocución ¡Leer las instrucciones e indicaciones!

¡Utilizar protección respiratoria! ¡Advertencia! ¡La herramienta puede contener polvo perjudicial para la salud!

Componentes [1-1] [1-2] [1-3] [1-4] Orificio de aspiración Ranura de conexión para módulo (módulo neumático para CTL 36 E LE, módulo de caja de contacto para CTL 26 E SD) Caja de contacto de la máquina Compartimento para tubos flexibles [1-5] [1-6] [1-7] Empuñadura SysDoc Limpieza automática (solo variantes con AutoClean) [1-8] Interruptor [1-9] Regulación de la capacidad de aspiración [1-10] Pinzas de cierre [1-11] Depósito para la suciedad [1-13] Freno Datos técnicos Sistemas móviles de aspiración Consumo de potencia Consumo nominal máx. de la caja de contacto de la máquina Caudal de aire (volumen) máx., turbina Depresión máx., turbina Superficie del filtro Tubo flexible de aspiración Longitud de la línea de conexión a la red Nivel de intensidad sonora según EN 60704-2-1 Tipo de protección Capacidad del depósito CTL 26 E, Sistemas móviles de aspiración Peso Uso conforme a lo previsto Los sistemas móviles de aspiración están indicados conforme a las normas para succionar y aspirar tanto polvos perjudiciales para la salud con unos valores de concentración máxima en el puesto de trabajo de hasta 1 mg/m³ correspondiente a la clase ’L’ según IEC 60335-2-69. Este sistema móvil de aspiración ha sido diseñado conforme a las normas para aspirar agua. Además, el sistema móvil de aspiración es apropiado para proporcionar un alto rendimiento en aplicaciones profesionales conforme a las normas EN 60335-1 y EN 60335-269. El usuario es responsable de los daños y accidentes producidos por un uso indebido.

Indicaciones de seguridad ¡Advertencia! Lea y observe todas las indicaciones de seguridad e instrucciones. Si no se cumplen debidamente las indicaciones de advertencia y las instrucciones puede producirse una descarga eléctrica, fuego y/o lesiones graves. Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia. – Esta herramienta no debe emplearse por personas (incluidos los niños) que por razones físicas, sensoriales o psíquicas, inexperiencia y/o desconocimiento no estén capacitadas para su uso, a menos que se encuentren bajo la supervisión de una persona responsable de su seguridad o hayan recibido instrucciones de su parte relativas al manejo de la herramienta. Los niños no deben dejarse desatendidos con el fin de evitar que jueguen con la herramienta. – Advertencia: la herramienta puede contener polvo perjudicial para la salud. Los trabajos de vaciado y de mantenimiento, incluido el cambio de filtro, solo pueden ser realizados por personal experto autorizado y con los equipos de protección adecuados. No utilice la herramienta si no tiene el sistema de filtrado completamente montado. – Durante el tratamiento y aspiración de polvos perjudiciales, debe seguir sin falta las normativas de seguridad vigentes en su país, así como las indicaciones del fabricante del material. – En caso de que la herramienta se utilice a modo de extractor de polvo, cuando se aspire polvo que sobrepase los valores de concentración máxima o un volumen considerable de polvo de madera de roble o de haya, solo se debe aspirar una única fuente de polvo (herramienta eléctrica o neumática). – Peligro de explosión y de incendio: no aspirar chispas ni polvo caliente, polvo inflamable o explosivo (p. ej., magnesio o aluminio, con excepción de madera), líquidos inflamables ni explosivos (p. ej., gasolina, líquido diluido), ni líquidos ni sustancias sólidas agresivas (p. ej., ácidos, lejías, disolventes). Este sistema móvil de aspiración es apropiado para la aspiración de polvo de pintura. Utilice la herramienta únicamente en espacios donde exista suficiente ventilación (observe la normativa específica del país en materia de protección laboral). – No dañe el cable de conexión a la red eléctrica (p. ej., no pise, ni tire de él con fuerza, ...). Proteja el cable del calor, del aceite y de cantos afilados. No extraiga el enchufe de la toma de corriente tirando del cable. – Compruebe el estado del enchufe y del cable con regularidad; en caso de presentar daños, solicite su sustitución a un taller de servicio autorizado. Sustituya el cable de

conexión a la red eléctrica por otro del tipo indicado en la lista de piezas de repuesto. No exponga la herramienta a la lluvia. La herramienta solo pueden emplearla personas debidamente formadas en su manejo y encargadas de su utilización. Antes de usarla, la persona que realiza el trabajo debe recibir información, instrucciones y formación sobre el manejo de la herramienta y las sustancias para las cuales está destinada, incluido el procedimiento seguro de eliminación del material recogido. Por motivos de seguridad, conecte la herramienta únicamente a tomas de corriente provistas de puesta a tierra. Utilice la caja de contacto de la herramienta solo para el fin especificado en las instrucciones. Utilice únicamente accesorios Festool originales. Desenchufe la herramienta en caso de no utilizarse o antes de realizar cualquier trabajo de mantenimiento y limpieza. No elevar ni transportar la herramienta por la empuñadura con el gancho de una grúa o con un sistema de elevación.

Puesta en servicio ADVERTENCIA Tensión o frecuencia no permitida Peligro de caída X La tensión de red y la frecuencia de la red eléctrica deben coincidir con los datos que figuran en la placa de tipo. X En Norteamérica sólo las máquinas Festool pueden utilizarse con una tensión de 120 V/60 Hz. Primera puesta en servicio X Abra las pinzas de cierre [2-2] y extraiga la parte superior de la herramienta [2-1]. X ¡Retire los accesorios del depósito para la suciedad [2-3] y el embalaje! X Introduzca una bolsa filtrante o una bolsa de evacuación en el depósito para suciedad (véanse los capítulos 7.6 y 7.7). X Vuelva a colocar la parte superior [2-1] y cierre las pinzas correspondientes [2-2].

Monte el enrollacables en la parte trasera del sistema móvil de aspiración (véase la figura [3]). X Conecte el tubo flexible de aspiración a la herramienta. Conexión y desconexión X Conecte el enchufe a una toma de corriente con protección de puesta a tierra. ADVERTENCIA Peligro de lesiones a causa de herramientas sin control X Antes de girar el interruptor a la posición "AUTO" o "MAN", asegúrese de que la herramienta conectada esté apagada. El interruptor [1-8] se utiliza como interruptor de conexión y desconexión. Posición "0" del interruptor La caja de contacto de la máquina [1-3] no recibe corriente, el sistema móvil de aspiración está apagado. Posición "MAN" del interruptor La caja de contacto de la máquina [1-3] es conductora de corriente, el sistema móvil de aspiración arranca. Posición "Auto" del interruptor La caja de contacto de la máquina [1-3] es conductora de corriente, el sistema móvil de aspiración arranca al encender la herramienta conectada.

Conexión de la herramienta eléctrica ADVERTENCIA Peligro de lesiones X Respete el consumo nominal máximo en la caja de contacto de la máquina (véase el capítulo "Datos técnicos") X Asegúrese de que la herramienta eléctrica esté apagada al enchufarla y desenchufarla.

Enchufe la herramienta eléctrica en la caja de contacto de la máquina [1-3]. Si se monta el módulo de caja de contacto (en la dotación de suministro de CTL 26 E SD), el sistema móvil de aspiración puede utilizarse del siguiente modo: – CTL 26 E SD E/A: módulo de caja de contacto con conexión automática para la utilización de dos herramientas eléctricas: p.ej., 2 lijadoras, 1 sierra de calar + 1 lijadora – CTL 26 E SD: módulo de caja de contacto con suministro de corriente permanente para su utilización como cable de prolongación: p.ej., cargador, lámpara, etc. L La potencia total calculada no debe sobrepasar el valor indicado, independientemente del tipo de caja de contacto. Conexión de la herramienta neumática ADVERTENCIA Peligro de lesiones X Asegúrese de que la herramienta neumática esté apagada al enchufarla y desenchufarla. Si se monta el módulo neumático [1-2] (496141; en la dotación de suministro de CTL 36 E LE, CTL 36 E LE AC), la conexión automática del sistema móvil de aspiración funciona también en combinación con herramientas neumáticas. Asimismo, recomendamos el montaje adicional de la unidad de alimentación VE (495886). La unidad de alimentación filtra y engrasa el aire comprimido y permite regular la presión neumática. Para conectar herramientas neumáticas de Festool con el sistema IAS se requiere una pieza de empalme IAS (454757). A fin de garantizar un buen funcionamiento de la conexión automática, la presión de servicio de la herramienta debe ser de 6 bar. Regulación de la capacidad de aspiración La potencia de aspiración se puede ajustar a través del interruptor de regulación de la capacidad de aspiración [1-9]. De esta manera puede adaptarse con precisión a diferentes trabajos de aspiración.

Bloqueo del freno El sistema móvil de aspiración se puede bloquear accionando la palanca de freno [1-13]. Para ello, levantar ligeramente el sistema móvil de aspiración por la parte delantera y presionar la palanca de freno hacia abajo hasta que enclave. Presione la palanca para soltar el freno [1-12]. Protector contra sobretemperatura A fin de proteger el sistema móvil de aspiración ante un sobrecalentamiento, el protector contra sobretemperatura desconecta la herramienta antes de alcanzar una temperatura crítica. X Apague el sistema móvil de aspiración y deje que se enfríe durante aprox. 5 minutos. L Si el sistema móvil de aspiración no puede volverse a encender, consulte a un taller de servicio de Festool. Sustitución de la bolsa filtrante Extracción de la bolsa filtrante [4] X Abra las pinzas de cierre [2-2] y extraiga la parte superior de la herramienta [2-1]. X Retire la bolsa filtrante. X Elimine la bolsa filtrante usada teniendo en cuenta las disposiciones vigentes aplicables. X Limpie el depósito para la suciedad [2-3]. Colocación de la bolsa filtrante [5] X Coloque una nueva bolsa filtrante (FISCT 26/36) (figura [5]). Importante: Asegùrese de que el pestillo se enclave. X Vuelva a colocar la parte superior [2-1] y cierre las pinzas correspondientes [2-2]. L Asegúrese de que la bolsa filtrante no se enganche entre las partes superior e inferior.

Cambio de la bolsa de evacuación Extracción de la bolsa de evacuación [6] X Abra las pinzas de cierre [2-2] y extraiga la parte superior de la herramienta [2-1]. X Cierre la bolsa de evacuación. X Retire la bolsa de evacuación. X Elimine la bolsa de evacuación usada teniendo en cuenta las leyes aplicables. X Limpie el depósito para la suciedad [2-3].

Inserción de la bolsa de evacuación [7] X Introduzca una nueva bolsa de evacuación (ENS-CT26/36) en el empalme del depósito y bloquéelo. Importante: los orificios laterales de la bolsa de evacuación deben estar dentro del depósito para suciedad. Asegúrese de que el pestillo se enclava. X Coloque la bolsa de evacuación por encima del borde del depósito. Asegúrese de que los contactos [10-2] están libres. X Vuelva a colocar la parte superior [2-1] y cierre las pinzas correspondientes [2-2].

Manejo Compartimento para tubos flexibles: al concluir el trabajo se puede pasar el tubo flexible de aspiración a través de la abertura [8-3] y guardarlo en el compartimento correspondiente. Igualmente puede conducir el cable de red por la abertura [8-2] y guardarlo en el compartimento para tubos flexibles. Bandeja SysDoc para Systainer: en la superficie de bandeja se puede fijar un Systainer con las dos correderas [8-1]. AUTOClean - Limpiar el filtro principal (solo variantes con AutoClean) Para garantizar una potencia de aspiración elevada constante al aspirar polvos finos, en el botón giratorio [1-7] puede ajustar de forma progresiva la frecuencia de la limpieza automática. Utilice la limpieza automática únicamente con una bolsa de evacuación (cumple la clase de polvo ’L’). Sitúe el botón giratorio para aspirar en mojado y trabajar con bolsa filtrante [1-7] en posición 0. X Si la cantidad de polvo es elevada, ajuste la limpieza automática [1-7] al valor máximo. Limpieza manual Si la potencia de aspiración va disminuyendo, la limpieza se puede iniciar manualmente girando el interruptor de la máquina [1-8] a la posición con el símbolo AC en uno de los dos lados del interruptor de la máquina.

Cuando el nivel de suciedad del filtro principal sea extremadamente elevado, recomendamos una limpieza completa: X Sitúe la regulación de la capacidad de aspiración [1-9] en la posición de potencia de aspiración máxima. X Tape durante 10 segundos el orificio de la boquilla o del tubo flexible con la palma de la mano. X Gire el interruptor de la máquina [1-8] a la posición con el símbolo AC. L Si se utiliza la corredera de enclavamiento CT-VS (referencia: 497926), se puede realizar una limpieza completa sin desmontar la herramienta eléctrica conectada. En caso de un uso muy intenso, el polvo puede estar muy incrustado, por lo que será necesario limpiar el filtro principal de forma mecánica (p. ej., aspirando). Utilice siempre para ello una protección respiratoria.

Particularidades CTL 36 E ACLHS Para poder utilizar el sistema móvil de aspiración en combinación con PLANEX: X Utilice el tubo flexible de aspiración D 36 mm x 3,5 m-AS resistente a las roturas suministrado. X Utilice el manguito de aspiración especial suministrado para conectar PLANEX. X Coloque la corredera de enclavamiento CT-VS suministrada entre el orificio de aspiración [1-1] y el tubo flexible de aspiración. X Monte el soporte para herramientas siguiendo las instrucciones de montaje adjuntas. X Para trabajos de aspiración con PLANEX para una eliminación con poco polvo utilice únicamente la bolsa de evacuación. Aspiración de sustancias secas ATENCIÓN Polvo perjudicial para la salud Daños en las vías respiratorias X ¡Cuando aspire sustancias perjudiciales para la salud, utilice una bolsa filtrante o una bolsa de evacuación. Tenga en cuenta cuando aspire el polvo que se desprende de las herramientas eléctricas en funcionamiento: Si el aire de salida refluye a la misma habitación, debe darse en esta un nivel de renovación del aire L suficiente. Con objeto de mantener los valores límite exigidos, el caudal de aire que refluye debe ser como máximo el 50% del caudal de aire fresco (volumen en el ambiente VR x nivel de renovación del aire LW). Respete además las disposiciones regionales. Atención: un filtro principal húmedo se obstruye más rápidamente al aspirar sustancias secas. Por ese motivo, es aconsejable dejar secar el filtro principal o sustituirlo por uno seco antes de aspirar polvo. Aspiración de líquidos Retire la bolsa filtrante o la bolsa de evacuación antes de aspirar líquidos (véase el capítulo 7.6). Se recomienda utilizar un filtro especial para aspirar líquidos. Cuando se alcanza el nivel de llenado máximo, la aspiración se interrumpe automáticamente. ATENCIÓN Espuma o líquidos vertidos X Desconecte la herramienta de inmediato y vacíe el depósito para suciedad. Sistema antiestático Durante la aspiración se generan cargas estáticas a causa del rozamiento que se produce en el tubo flexible de aspiración. Como consecuencia, el personal que maneja la herramienta puede sufrir desagradables descargas eléctricas. Con el objeto de desviar las cargas estáticas, el sistema móvil de aspiración está equipado de serie con un sistema antiestático. Para ello, se debe utilizar el tubo flexible de aspiración antiestático incluido en la dotación de suministro de la herramienta. Al finalizar el trabajo X Solo variantes con AutoClean: limpie el filtro principal de forma automática o manual (véase el capítulo 8.2). X Apague el sistema móvil de aspiración y extraiga el enchufe de la toma de corriente.

Enrolle el cable de conexión a la red eléctrica. X Vacíe el depósito para la suciedad. X Guarde el sistema móvil de aspiración en un lugar seco, protegido contra un uso no autorizado.

Mantenimiento y cuidado ADVERTENCIA Peligro de lesiones, electrocución X Desconectar el enchufe de la red antes de realizar cualquier trabajo de mantenimiento o conservación. X Todos los trabajos de mantenimiento y reparación que exijan abrir la carcasa del motor tan sólo pueden ser llevados a cabo por un taller autorizado. Los dispositivos de protección y las piezas que presenten daños deben ser reparados o sustituidos conforme a lo prescrito por un taller especializado autorizado, a menos que se especifique de otro modo en el manual de instrucciones. Tenga en cuenta las siguientes advertencias: – El fabricante o una persona capacitada debe realizar un control técnico del polvo al menos una vez al año con el objeto de comprobar, p. ej., posibles daños del filtro, la estanqueidad de la herramienta y el correcto funcionamiento de los dispositivos de control. – Al efectuar los trabajos de mantenimiento y reparación se deben eliminar todas las piezas sucias que no se puedan limpiar de forma satisfactoria. Estas piezas deben eliminarse en bolsas estancas en cumplimiento con las disposiciones vigentes para la eliminación de este tipo de residuos.

NOTA Daños en el motor X El motor puede provocar daños si se aspira sin tener un filtro principal montado.

Abra las pinzas de cierre [2-2] y extraiga la parte superior de la herramienta [2-1].

Gire la parte superior de la herramienta de manera que el filtro principal quede orientado hacia arriba (figura[9]). Mueva la palanca [9-1] y extraiga el soporte [9-2]. Extraiga el filtro principal usado [9-3] y sustitúyalo por uno nuevo. Deseche el filtro principal usado teniendo en cuenta las leyes aplicables. Inserte el soporte [9-2] y mueva la palanca [9-1] hasta que se enclave. Vuelva a colocar la parte superior [2-1] y cierre las pinzas correspondientes [2-2].

Vaciado del depósito para la suciedad Una vez extraída la parte superior, se puede vaciar el depósito para la suciedad [2-3]. X Después de aspirar líquidos, limpie regularmente los sensores del nivel de llenado[10-1] con un paño suave y compruebe si presentan daños.

Accesorios Utilice únicamente los accesorios Festool originales y el material de consumo Festool diseñados para esta máquina, puesto que los componentes de este sistema están óptimamente adaptados entre sí. La utilización de accesorios y material de consumo de otros fabricantes puede afectar a la calidad de los resultados de trabajo y conllevar una limitación de los derechos de la garantía. El desgaste de la máquina o de su carga personal puede variar en función de la aplicación. Utilice únicamente accesorios originales y material de consumo de Festool para su propia protección y la de la máquina, así como de los derechos de la garantía. Los números de pedido de los accesorios y filtros figuran en el catálogo de Festool o en la dirección de Internet www.festool.com. Módulos Para ampliar el sistema móvil de aspiración existen los siguientes módulos disponibles en el programa de accesorios que pueden ser montados en [1-2] la ranura de conexión para módulos por parte del taller de servicio al cliente autorizado:

– módulo neumático, – módulo para cajas de contacto, con suministro de corriente permanente, – módulo para cajas de contacto, con conexión automática (no para la variante GB 110 V), – módulo para el cabezal de aspiración (EAA) para la utilización de la conexión automática en el EAA. Encontrará más información sobre los diferentes modelos en la dirección de Internet "www.festool.com".

Reciclaje ¡No desechar las herramientas eléctricas junto con los residuos domésticos! Recicle los aparatos, accesorios y embalajes de forma respetuosa con el medio ambiente. Tenga en cuenta la normativa vigente del país.

Garantía Le ofrecemos una garantía por defectos en los materiales o de fabricación de nuestras herramientas conforme a las normativas nacionales vigentes durante un periodo mínimo de 12 meses. El tiempo de validez de la garantía es de 24 meses en los países de la UE (mostrando la factura o el resguardo de entrega). La garantía no cubre los daños producidos por deterioro/desgaste natural, sobrecarga, manejo inadecuado o daños ocasionados por el usuario o por un uso distinto al indicado en el manual de instrucciones, así como tampoco cubre aquellos daños conocidos por el usuario en el momento de la compra. También quedan excluidos los daños provocados a raíz de la utilización de accesorios y materiales de consumo no originales (p. ej., platos lijadores). Sólo se aceptarán reclamaciones si se envía la herramienta sin desmontar al proveedor o a un taller de servicio autorizado por Festool. Conserve el manual de instrucciones, las indicaciones de seguridad, la lista de piezas de repuesto y el ticket de compra. En otros casos serán válidas las condiciones de garantía del fabricante. Observación Sujeto a modificaciones técnicas como resultado de los continuos trabajos de investigación y desarrollo. Declaración de conformidad

Sistema móvil de aspiración CTL 26 E CTL 26 E SD (E/A) N.º de serie 495851, 495853, 495854, 496529, 496531, 496532,

CTL 36 E 495484, 495859, 495860,

Año de certificación CE: CTL 26 E, CTL 36 E,

CTL 36 E LE

Por la presente declaramos bajo nuestra exclusiva responsabilidad que este producto cumple con las siguientes directivas y normas: Dr. Johannes Steimel Director de investigación, desarrollo y documentación técnica Normativa REACh para productos Festool, incluyendo accesorios y material de consumo: La normativa REACh, vigente desde 2007 en toda Europa, regula el uso de productos químicos. Nosotros, como "usuarios intermedios", es decir, como fabricantes de productos, somos conscientes de nuestra obligación de mantener informados a nuestros clientes. A fin de mantenerle siempre al día de nuestras novedades y de informarle sobre las posibles sustancias utilizadas en nuestros productos, hemos creado para usted la siguiente página web: www.festool.com/reach

Conectar a ferramenta eléctrica N.º de série 495851, 495853, 495854, 497067, 497068

CTL 26 E AC

496529, 496531, 496532,

CTL 36 E 495484, 495859, 495860,
