SR-L230I - Despertador TEAC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Radio-despertador con estación de acoplamiento para iPod
Marca	TEAC
Modelo	SR-L230I
Dimensiones (L × A × P)	310 × 196 × 101 mm
Peso neto	1,9 kg
Alimentación	120 V CA, 60 Hz
Consumo eléctrico	23 W
Rango de frecuencias FM	87,50 - 108,00 MHz
Rango de frecuencias AM	530 - 1 710 kHz
Potencia de salida total	3 W + 3 W
Tipo de altavoces	2 × 60 mm, impedancia 4 Ω
Funciones principales	Radio FM/AM, dock iPod, doble alarma, repetición de alarma, temporizador de apagado, ajuste de agudos y graves, silenciamiento, atenuación de la pantalla, escucha con auriculares
Compatibilidad con iPod	iPod nano, iPod mini, iPod con rueda sensible, iPod con pantalla a color, iPod con video, iPod con conector dock (adaptador incluido u opcional)
Acceso a red	No
Entradas auxiliares	1 toma AUX IN (mini jack estéreo)
Salidas	1 toma de auriculares (mini jack estéreo)
Control remoto	Sí, infrarrojo (alcance 5 m)
Batería de respaldo	CR2032 (batería de litio para reloj y memoria)
Accesorios incluidos	Control remoto, pilas, antena cuadro AM, cable estéreo, adaptadores dock, adaptador de corriente, manual, tarjeta de garantía
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no usar disolventes
Seguridad	No exponer al agua, no obstruir la ventilación, desconectar antes de limpiar, usar el adaptador de corriente suministrado
Información general	Manual de 64 páginas disponible para descargar; diseño y especificaciones sujetos a cambios sin previo aviso

Preguntas frecuentes - SR-L230I TEAC

¿Cómo ajustar el reloj en el TEAC SR-L230I?

Presione el botón CLOCK ADJ para mostrar el reloj. Presione nuevamente para entrar en modo de ajuste: la pantalla parpadea. Use las teclas ↑ o ↓ para elegir el ciclo 12h/24h. Presione CLOCK ADJ para confirmar, luego ajuste las horas con las teclas ◀ o ▶, presione CLOCK ADJ, ajuste los minutos de igual forma, y presione CLOCK ADJ para iniciar el reloj. El ajuste se cancela si no se usa ninguna tecla durante 8 segundos.

¿Cómo ajustar la alarma (despertador) en el SR-L230I?

Mantenga presionado el botón ALARM 1 o ALARM 2 durante más de 2 segundos. El reloj y el indicador de despertador parpadean. Use las teclas ◀ o ▶ para ajustar la hora de despertar (ON) y luego presione el mismo botón de alarma. Repita para ajustar la hora de apagado (OFF). Elija la fuente (iPod o TUNER) con las teclas ◀ o ▶ y luego presione el botón de alarma. Ajuste el volumen entre 10 y máximo con las teclas ▲ o ▼ y confirme. Para activar el despertador, presione una vez el botón de alarma; el indicador se enciende.

¿Puedo usar un iPod con conector dock en este radio-despertador?

Sí, el SR-L230I es compatible con iPod que tengan conector dock, siempre que use el adaptador dock adecuado vendido por separado. El aparato viene con varios adaptadores para iPod nano, mini, etc. Si su iPod tiene un conector dock, debe comprar un adaptador compatible e insertarlo en el dock. Consulte la página 30 del manual para más detalles.

¿Qué hacer si el control remoto no funciona?

Primero verifique las pilas: si están agotadas, reemplácelas por dos pilas AAA nuevas respetando las polaridades. Use el control remoto dentro de un radio de 5 m apuntando hacia el sensor en el panel frontal. Elimine cualquier obstáculo entre el control remoto y el aparato. Si una luz fuerte (sol, lámpara) ilumina el sensor, apáguela. En caso de mal funcionamiento persistente, reinicie el aparato desconectando el cable de alimentación por unos instantes.

¿Cómo escuchar la radio FM/AM?

Presione FUNCTION para seleccionar TUNER. Use FM/AM para elegir la banda. Para una búsqueda automática, mantenga presionada la tecla ▶ o ◀ durante más de 2 segundos; la búsqueda se detiene cuando se encuentra una estación. En búsqueda manual, presione brevemente las teclas de salto para cambiar la frecuencia por pasos. Para una mejor recepción, oriente la antena FM (cable) o la antena cuadro AM suministrada.

¿Cómo presintonizar emisoras de radio?

Ajuste el aparato a la emisora deseada (ver pregunta anterior). Presione MEMORY. Dentro de 10 segundos, elija un número de presintonía (1 a 20) con las teclas PRESET ▲ o ▼. Presione nuevamente MEMORY para memorizar. Repita para otras emisoras. Luego, para recuperar una emisora presintonizada, presione FM/AM y luego las teclas PRESET hasta obtener la emisora deseada.

¿Cómo usar la función Snooze (repetición de alarma)?

Cuando la alarma suene, presione la tecla SNOOZE. El aparato se apaga durante 5 minutos y luego se vuelve a encender. Puede repetir esta acción varias veces. Durante el período de repetición, solo la pantalla y algunas teclas están activas; para ver la hora, presione DISPLAY. La función Snooze se desactiva si apaga el aparato manualmente.

¿Cómo limpiar el TEAC SR-L230I?

Desconecte el aparato antes de limpiarlo. Use un paño suave y seco para limpiar la superficie. Si es necesario, humedezca ligeramente el paño con agua y un detergente suave, pero escúrralo bien para evitar gotas. No use nunca disolventes (alcohol, bencina, diluyente) ya que pueden dañar la carcasa. Deje secar completamente antes de volver a conectar.

¿Qué hacer si el iPod no se reconoce o no reproduce?

Primero verifique que el adaptador dock sea correcto para su modelo de iPod. Retire el iPod del dock, espere unos segundos y vuelva a insertarlo firmemente. Si el problema persiste, actualice el software del iPod a través del sitio de Apple. Asegúrese de que el bloqueo HOLD del iPod no esté activado. Limpie los conectores con un paño seco. Como último recurso, desconecte y vuelva a conectar la alimentación del aparato.

¿Cómo usar la entrada auxiliar (AUX)?

Conecte un reproductor de audio portátil (o un iPod sin dock) a la toma AUX IN usando el cable mini jack estéreo suministrado. Presione FUNCTION para seleccionar AUX. Inicie la reproducción en su fuente externa y ajuste el volumen con las teclas VOLUME +/- del SR-L230I. Si usa la salida de auriculares de su reproductor, ajuste su volumen a un nivel moderado para evitar distorsión.

MANUAL DE USUARIO SR-L230I TEAC

Incluye adaptadores para:

iPod nano

iPod con video

iPod mini

iPod con rueda de click

iPod con pantalla en color

Adaptadores no incluidos:

iPod con conductor para base

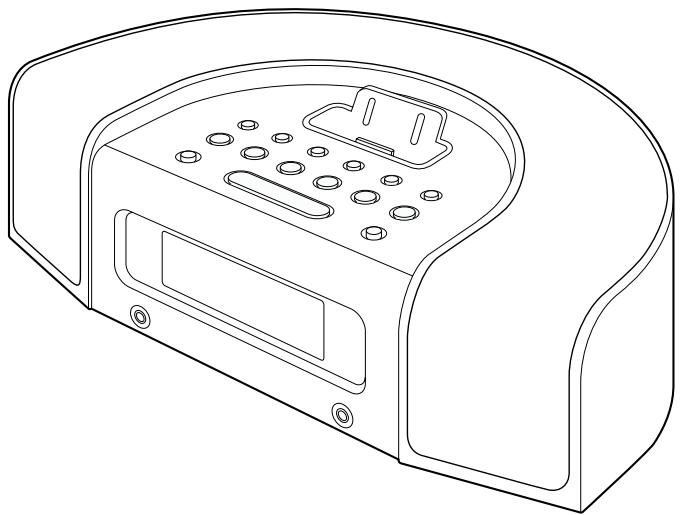

Hi-Fi Table Radio

OWNER'S MANUAL

MANUEL DU PROPRIÉTAIRE

MANUAL DEL USUARIO

Made for iPod

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

Enhorabuena por la requisión de un TEAC. Lea detenidamente este manual a fin de Obtener el mejor rendimiento de estaunidad.

Antes de utiliser lainstitution 44

Mando a distancia 45

Conexiones. 46

Funciones 48

Pantalla 50

Primeros pasos 50

Ajustedelreloj 52

Funcionamente Basics 53

Escucha de iPod 55

Control del iPod 56

Audicion de una fuente externa 57

Escucha de la radio. 58

Presintonias 59

Temporizador 60

Especificaciones 62

SolutiOn de problemas 63

PRECAUCION

• No permitted que ningún liquido se derrame o salpique este aparato.
• No Coloque objetos que contengan liquidos, como jarrones, encima de este aparato.
• No instale este aparato confinado en un espacio reducido, comoURTa ser encastrado en una estantería o lugar similar.
• Este aparato recibe corriente nominal no operativa de la calidad de corriente AC aun cuando su interruptor STANDBY/ON este en la posicion STANDBY.
• El aparato debe estar colocado lo suficientemente cerca de la calidad de corriente como para poder acceder al enchufe en cualquier momento.
• Conecte sempre los aparatos de类产品 I como este a calidas de corriente con toma de tierra.

Antes de utiliser la unidad

Léase antes de realizar ninguna operation

• Launidad puede calentarse durante sufuncionamiento, por lo que habra quedeojar espaciosuficiente alrededor para suventilacion.
• La tension suministrada a la unidad deben coincidir con el valor indicado en el panel posterior. En caso de duda, consulte a un electricista.
• Elija cuidadosamente el emplazimiento de la unidad. No coloque la unidad a la luz solar directa nioca de fuentes de calor. Evite también los lugares expuestos a vibraciones o a un excesso de suciedad, frío, calor o humedad.
• No coloque launidad encima de un amplificador/receptor.
• No abra la carcasa de la unidad, ya que podrjan dañarse los circuitos o producirse descargas electricas. Si entra algunos cuerpo extraño en la unidad,pongase en contacto con su distribuidor o Empresa de servicios.
• Cuando desconecte el cable de la toma mural, sostenga únicamente el conector y nunca el propio cable.
• No intente limpar la unidad con disolventes químicos, ya que podrán darar el acabado. Utilice un paño limpio y seco.
• Conserve el manual en un lugar seguro para futuras consultas.

El mando a distancia suministrado le permite controlar el aparato a distancia.

Cuando utilise el mando a distancia, dirijalo hacía el sensor remoto en el panel frontal del aparato.

• Aúnque se usa launidad Dentro del margen de configuración efectivo (5 m), es imposible controlarla a distancia si hay obstáculos entre el reproductor y el mando a distancia.
• Si se utilizes launidad cerca de otros aparatos que generen rayos infrarrojos o si se Employmente los aparatos de control remoto por rayos infrarrojos cerca del reproductor, es possible que este no funciona correctamente. Del mesmo modo, es possible que los outros aparatos tampoco funciona correctamente.

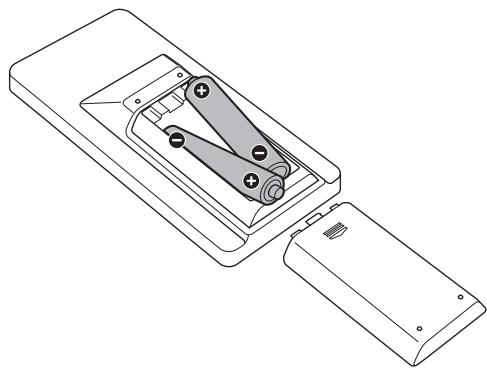

Instalación de las pilas

1. Abra la tapa del compartmento de las pilas.
2. Inserte dos pilas "AAA" (R03, UM-4).

Asegürese de que las pilas queden ubicadas con sus polos positivo “⊕” y negativo “⊗” correctamente posicionados.
3. Cierre la tapa.

Cambio de pilas

Si nota que ha disminuido la distancia necesaria para un control correcto entre el mando y el reproductor, significa que las pilas están agotadas. En tal caso, reemplácelles por unareshas.

Precauciones con las pilas

• Asegürese de insertar las pilas con sus polaridades positiva “⊕” y negativa “ ” correctas.
• Utilice el mismo tipo de pilas. Nunca utilizes differentes temas de pilas juntas.
• Pueden utilizespilasrecargables y no recargables. Lea las precauciones indicadas en las pilas.
• Si no va a utiliser el mando a distancia durante un periodo prolongado (más de un mes), retire las pilas para evaporar fugas. Si se producen fugas, limpie el liquido del interior del compartmento y cambie las pilas porunas新品as.
• No caliente ni desmonte las pilas, y no arroje nunca las pilas usadas al fuego.

PRECAUCION:

• Apane launidad antes de realizar las conexiones.
• Lea las instrucciones de cada uno de los componentes que tiene intencion de usar con estaunidad.
• Inserte correctamente los connectores. Para evaporar zumbidos y ruidos, no Tienda los cables de connexion en el mesmo mazo.

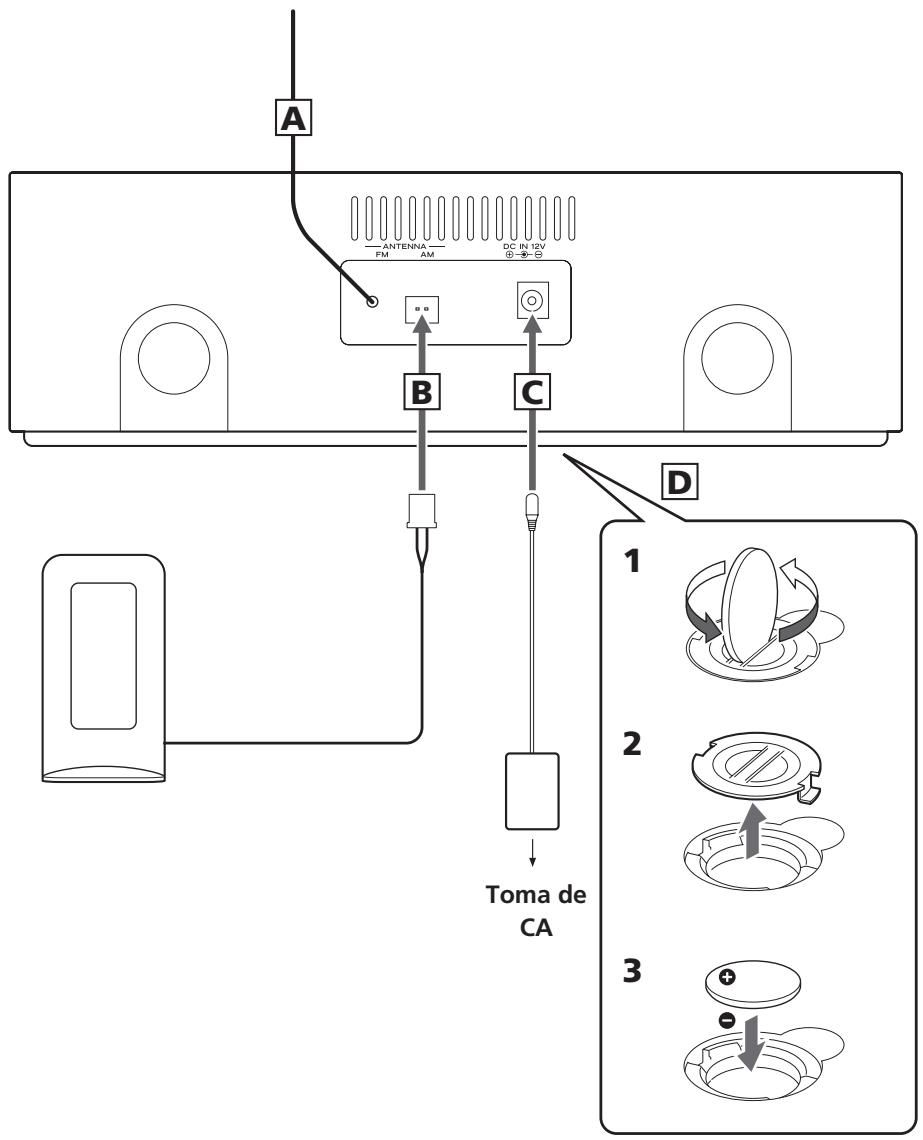

A Antena de FM

En el modo FM, sintonice una emisora de Frequencia modulada y despiegue el cable hasta lograr la mejorreichacion. La antenna quiza deba reorientarse si cambia la unidad de emplazamente.

B Antena de cuadro de AM

Conecte la antenna de cuadro de AM suministrada al terminal AM ANTENNA.

Coloque la antenna en la direccion que-ofrezca la mejor calidad de recepcion.

C Toma DC IN

Conecte el adaptor de CA suministrado a esta toma. Luego, enchufe el adaptor de CA al tomacorriente.

• No utilise adaptadores CA différentes del Modelo incluso con estaunidad para evitar el fuego, descarga electrica, etc. Asegúrese de conectar el adaptorador a una toma de CA que suministra el voltaje correcto.

D Compartimento de la pila

La pila suministra energia de reserve al reloj y la memoria integrados cuando launidad estátemporalmente desconectada de la corriente.

Instalación de la pila

1. Afloje la tapa usando una moneda, etc.
2. Retire la tapa.
3. Inserte una pila de Ion-litio CR2032 con el polo positivo hacía el除外.
4. Coloque la tapa.

Recambio de la pila

Si el reloj indica una hora Incorrecta, cambie la pila por una nuevo.

Precauciones sobre la pilas de botón

• Asegürese de insertar las pilas con las polaridades positiva “⊕” y negativa “⊗” en la posición correcta.
• No caliente o desmonte las pilas y nunca se deshaga de ellas arrojándolas al fuego.

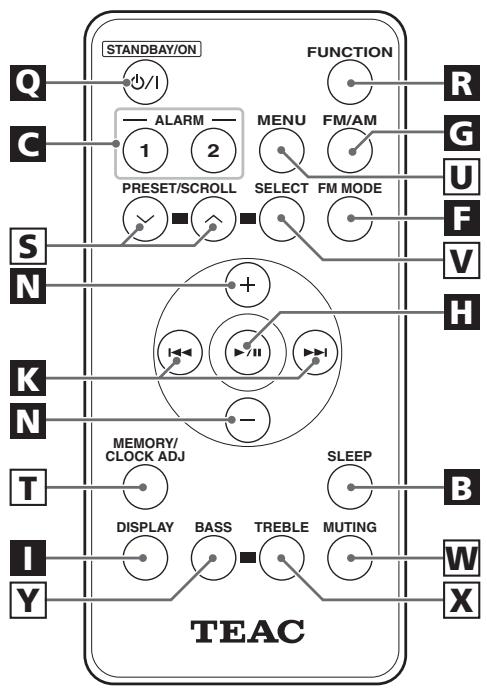

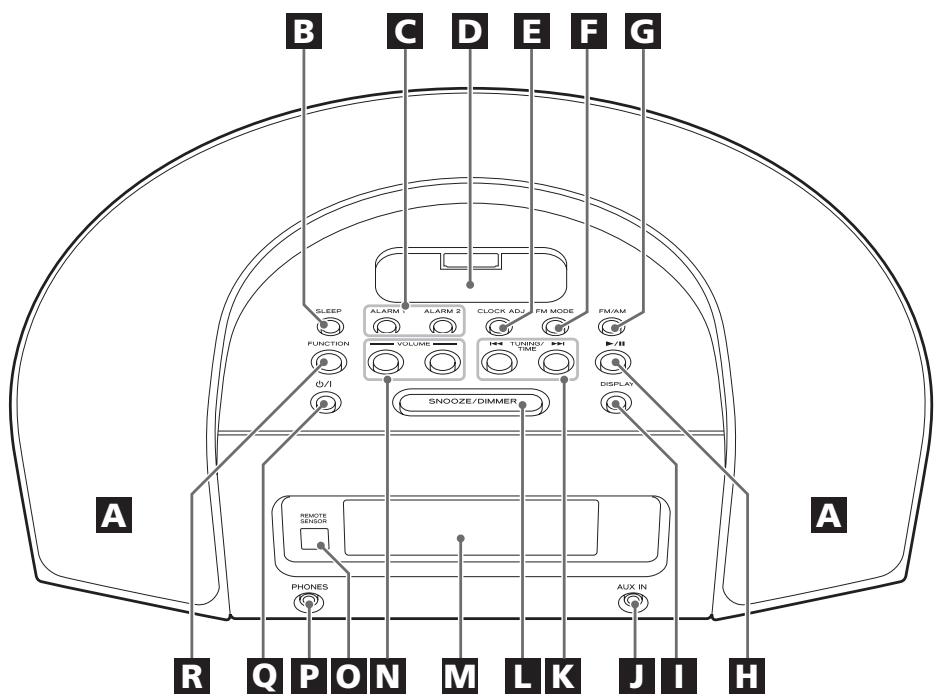

A Bocinas (estereo)

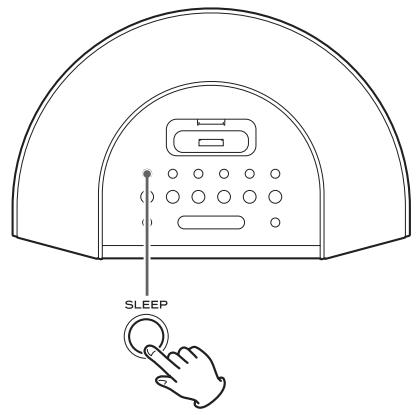

B SLEEP

Use this botón para programar la desconexión automática.

ALARM 1, ALARM 2

Mantenga presionado these botones mas de dos segundos para entrada en el modo de ajuste del temporizador.

Estos botones también se usa para activar o desactivar la funciona de temporizador.

Conector para base (Dock)

Antes de uso, instale un adaptor apropiado en la base (véase págin 50).

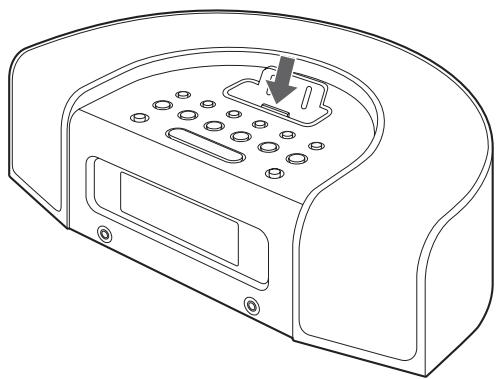

Inserte un dispositivo digital portátil iPod en esta base.

CLOCK ADJ

Use this botón para el ajuste del reloj.

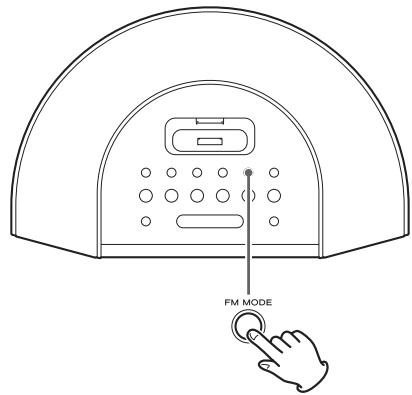

FM MODE

En el modo FM TUNER, use este botón para selecciónar entre losodos estéreo o monoaural.

FM/AM

En modo TUNER, use este botón para selectionar AM o FM.

H Reproduccion/Pausa ( /II)

Use this botón para,iniciar la reproducción o activar la停下 del iPod.

DISPLAY

Cuando el equipo está en modo de espera, use este botón para comprobar la hora de activación/desactivación del temporizador.

Mientras la funciona Snooze está activada, use este botón para estar la hora actual.

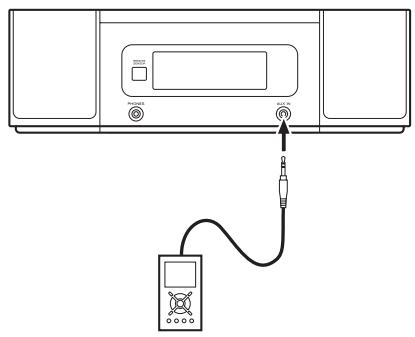

AUX IN

En esta entrada puede conectar un reproductor de audio portátil.

Más detailles en la página 57.

K TUNING/TIME (1-1/▶▶1, ∨/∧)

En el modo TUNER, use"These botones para sintonizar emisoras.

En el modo iPod, use este botón para saltar pistas. Mantenga pulsado el botón paraoculara una parte concreta de la pista.

SNOOZE/DIMMER

Después de que se haya llegado a la hora preestablecida, use este botón para apagar launidad durante cinco Minutes.

Este boton también se usa para atenuar la pantalla.

M Pantalla

N VOLUME

Use these botones para regular el volumen.

Sensorremoto

Cuando se opera la unidad de control remot, apuntela hacía allá.

PHONES (auriculares)

Para la escucha en privado, conecte los auriculares a esta toma y regule el volumen con el botón VOLUME.

Más detalles en la párgina 54.

Q Standby/on (O/1)

Use this botón para encender o apagar la unidad.

FUNCTION

Use this botón para selectionar una fuente (iPod, TUNER, AUX).

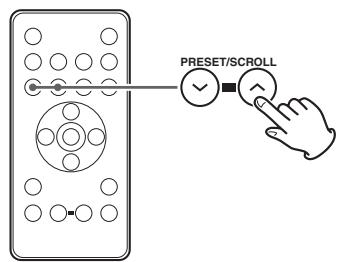

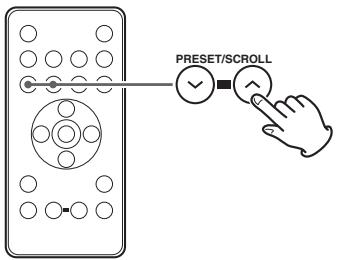

5 PRESET/SCROLL(√/∧)

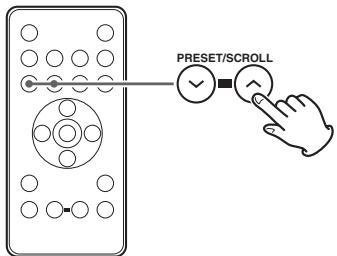

En modo TUNER, use"These botones para seleccionar una presintonia.

En modo iPod, use"These botones para desplazarse por el menu."

T MEMORY/CLOCK ADJ

En el modo TUNER, use este botón para guardar una presintonía en la memoria.

Este boton también se usa para el ajuste del reloj.

U MENU

Use this botón para retroceder al menu anterior.

V SELECT

Use this botón para confirmar la selección en los niños.

W MUTING

Use this botón para silenciar el sonido.

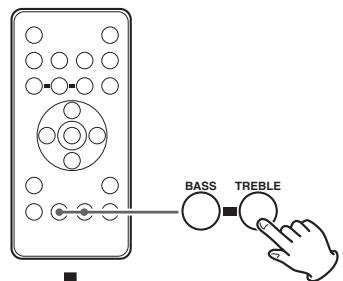

TREBLE

Utilice este botón para entrada en el modo ajuste del niveau de agudos (treble).

Y BASS

Use this botón para entrada en el modo ajuste del nivel de graves (bass).

Observación:

Para simplificar las explicaciones, las instrucciones del manual se refieren unically a los nombres de los botones y controlles del panel frontal. Los botones y controlles correspondientes del mando a distancia funcional de la mismaforma.

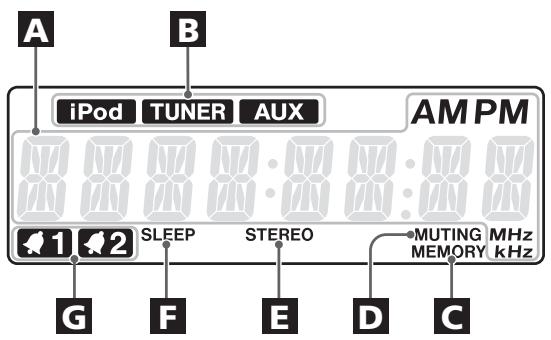

A Muesa el reloj digital, frexuenxia, el tiempo de desconexión automatica o los canales predefinidos.
B Con la unidad encendida, uno de这些indicadores se ilumina para identificar la fuente seleccionada.
Se ilumina en el modo de reproduccion de presintonias.
D Se ilumina cuando la unidad está silenciada.
E Se ilumina cuando una emisora stéreo FM está sintonizada.
F Se ilumina cuando está activada la funciona SLEEP (desconexión automatica).
Se ilumina cuando está programado el temporizador.

El SR-L230i es suministrado con un adaptor "60GB (color) + Photo 40/60GB" premontado. Para eschar el iPod en el SR-L230i, usted primero tiene que comprobar si el adaptor premontado es apropriado por su modelos de iPod. Si este no lo es, tiene que sustituirlo por uno correcto, como explicado bajo.

1. Retire la cubierta de la base del SR-L230i.

Sostenga el adaptor por los laterales derecho e izquierdo y tire suavamente hacía arriba.

2. SeLECTIONE el adaptor de base correspondiente al dispositivo digital portátil iPod.

"60GB (color) + Photo 40GB/60GB" para iPod con Click Wheel (40 GB) iPod con pantalla en color (40 GB, 60 GB) y iPod con video (60 GB).

"20GB + U2" para iPod con rueda de cliac (20 GB, U2 Special Edition) y iPod con video (30 GB).

• Utilice un adaptor (de vente en establishimientos) para iPod con conductor para base.

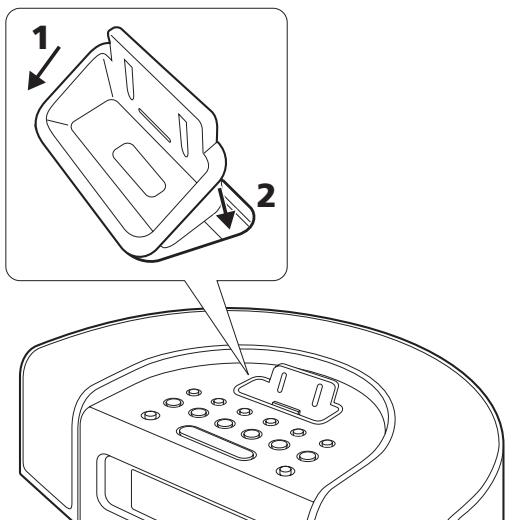

3. Inserte el adaptor en la base del SR-L230i.

Ajuste el borde frontal del adaptor en la base, y después presione el borde posterior hasta que oiga un ligeroblick, que indica que el adaptor está correctamente insertado.

• Cuandoonga que quitar el adaptor, sosténgalo por los laterales derecho o izquierdo y tire suavamente hacía arriba.

Software de iPod compatible

Si el iPod no funciona con el SR-L230i o con el mando a distancia, unaactualizacionde software puede resolver el problema.

Visite el situ web de Apple y descárguese el software de iPod más reciente.

http://www.apple.com/la/ipod/download/

0

http://www.apple.com/es/ipod/download/

iPod es unamarcacommercialdeAppleComputer,Inc., registrada enEE.UU.yotrospaíses.

• NoURTAR.

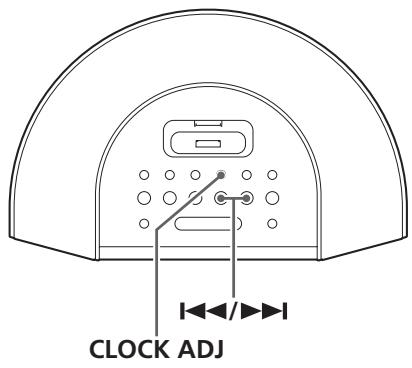

1 Pulse el botón CLOCK ADJ paraunar el reloj.

2 Pulse el botón CLOCK ADJ.

Parpadea "12 HR" o "24 HR". Si desea cambiar el modo de hora, pulse el botón I←→o >→I.

• Cuando no se pulse ningún botón durante 8segundos, el modo de ajuste del temporizador secancelará.

3 Pulse el botón CLOCK ADJ una vez más.

Parpadea el valor de "hora".

4 Pulse el botón skip (1 o >1) paraaabstar la hora actual.

5 Pulse el botón CLOCK ADJ.

Parpadea el valor de "minuto".

6 Pulse el botón skip (1_▲ o ▷▶) para ajustar el minuto actual.

7 Pulse el botón CLOCK ADJ.

El reloj comienza a funciona.

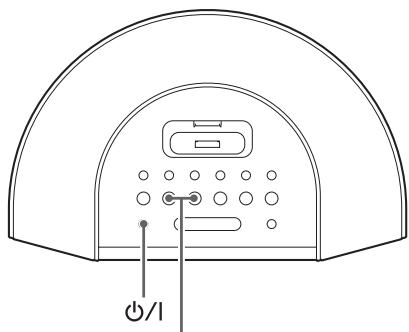

1 Pulse el botón / para encender la unidad.

• Launidad se enciende con laultima fuente de sonido seleccionada. Si el iPod que está en la reproduccion es insertado en la bas, el SR-L230i se apagará automatistically y comenzará a reproducir del iPod.

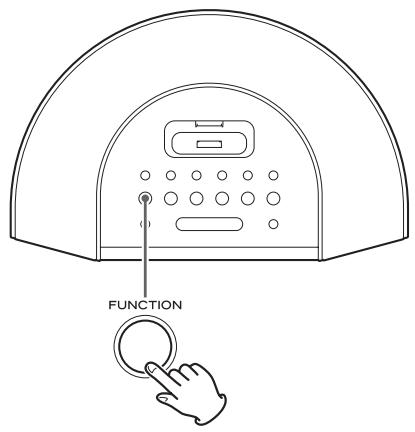

2 Pulse el botón FUNCTION button para selectionar una fuente.

• Para oir una fuente externa conectada a la entrada AUX IN, selecciona AUX.
• Si selección "iPod" cuando no hay ningún iPod en la base, el botón y el indicator iPod de la pantalla aparecerán intermitentes.

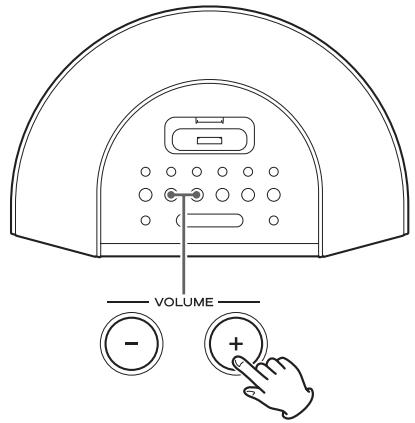

Ponga en marcha la fuente y regule el volumen con los botones VOLUME (- + )

El volumen se pueda ajustar entre MIN (0) y MAX (40). Si desea reducir oEAR el volumen de forma continua, mantenga pulsado VOLUME -o+.

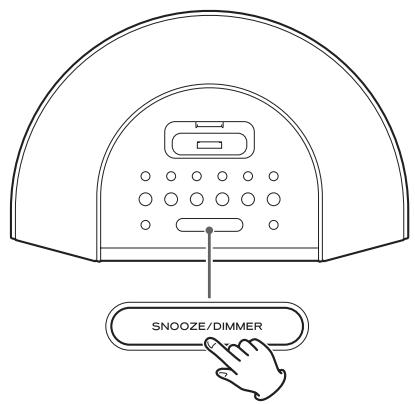

Intensidad luminosa

Puedeonianbrillo del panel frontal. Utilice el boton DIMMER (atenuacion) paraonian el brillo en tres niveles.

-Estamericano que el boton is/1.

Silencimiento

Para silenciar el sonido momenteamente, pulse el botón MUTING. Pulse de nuevo MUTING para restablecer el sonido.

• El indicator MUTING se ilumina en la pantalla para informar de que está activado el silenciamiento.
• Si modifica el nivel de sonido o la fuente, el silencimiento quedará cancelado.

Ajuste de graves (bass) y agudos (treble)

Puede embarar los sonidos graves y agudos en un escala de -5 a +5 .

Pulse los botones BASS (grave) o TREBLE (agudo) Y ahora pulse los botones de VOLUME (- / +) paraaabstar el nivel de sonido en 5 segundos.

Auriculares

Conecte los auriculares a la toma PHONES y ajuste el volumen.

PRECAUCION

Reduzca siempre el nivel de volumen antes de conectar los auriculas. PARA EVITAR DANOS EN EL SISTEMA AUDITIVO, no se colque los auriculas antes de conectarlos.

Temporalizador

Al pulsar repetidamente el botón SLEEP se pueda ajustar un intervalo (de 90 a 10关键时刻), después de lo cual se apagará launidad automatística y cambiará a modo Standby (en espera).

Cada vez que pulse el botón SLEEP cambía la indicación de hora en 10关键时刻.

• Si quiere comprobar el tiempo que queda, pulse el botón SLEEP una vez.
• Si pulsa el botón SLEEP dos veces, el temporizador esta cerrado.

Inserte el iPod en la base del SR-L230i.

Despues pulse el botón de reproducción/pausa (▶/II) del iPod o del SR-L230i. El SR-L230i se apagará automatístico y comenzará a reproducir la lista de canciones del iPod.

• Asegürese de usar un adaptor apropiado para la base (véase "Primeros pasos" en la págin 50).
• La bateria del iPod se recarga al máximo siempre que el iPod está connectado a la base y el SR-L230i al suministro de alimentación.
• Si conecta uno auriculares al iPod, el sonido se emitirá por los altavoces del SR-L230i y por los auriculares.

Selección del modo iPod

Selección "iPod" con el botón FUNCTION. Si ya hay un iPod-connectado a la base, se inicia la reproducción.

Si no hay un iPod en la base, el botón y elindicador iPod de la pantalla aparecerán intermitentes.

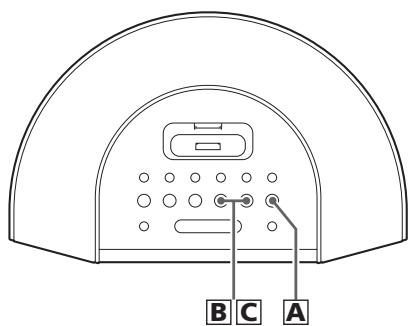

-lington -El botón de reproducción/pausa (▶/■) para selecciónar "iPod".

A Para interruptir momenteamente la reproduccion (pausa).

Pulse el botón de reproducción/pausa (▶/■) durante la reproducción. La reproducción se detiene en la posición actual, y la lectura de tiempo parpadae. Para reanudar la reproducción, pulse de nuevo el botón de reproducción/pausa (▶/■).

B Busesada de un fragmento de la pista.

Durante la reproduccion, mantenga pulsado más de dossegundos el botón de salto (I_▲ o ^▲_▶I) y librelo cuando encontrar el fragmento que desea oir.

C Para salute a la pista?sigaue o anterior.

Durante la reproduccion, pulse repetidamente el botón de salto (I o >I) hasta localizar la pista deseada. La pista selecciónada se reproducirá desde el principio.

• Si pulsa el botón▶duringe la reproducción, la pista en bajo se reproducirá desde el principio. Para retroceder al principio de la pista anterior, pulse dos veces el botón▶.

Para retroceder al menu anterior

Pulse el botón MENU. Este botón tiene las mismas functions que el mesmo botón del iPod.

Para elegir unaopping de menu

Pulse los botones SCROLL (V/ ∧) para dedesplazar hasta la.option que deseee selectionar, y pulse el boton SELECT.

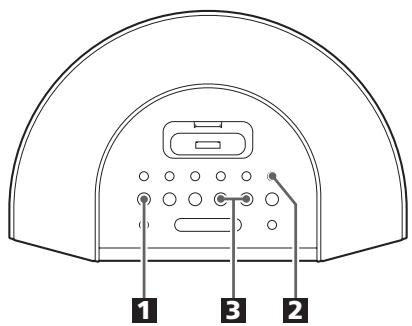

1 Conecte el jack PHONES (salida de audio) de un reproductor de audio portátil a la entrada AUX IN del SR-L230i realizando el cable con miniconceptor estéreo suministrado.

Puede usar este método de connexion si el iPod no dispone de connector para la base o, en caso de que loonga, no hay disponible un adaptorado adecuado.

2 Selezione "AUX" con el botón FUNCTION.

Reproduce la fuente sonora y ajuste el volumen tanto del iPod como del reproductor de audio.

Cuando use el jack PHONES del minirreproductor, deben ajustar su volumen o es posible que no oiga el sonido del SR-L230i.

• Si eleva demasiado el volumen del minirreproductor, es possible que distorsione el sonido del SR-L230i. En tal caso, reduzca el nivel hasta que desaparezca la distorsion, y después seleccione un volumencomfortable en el SR-L230i.

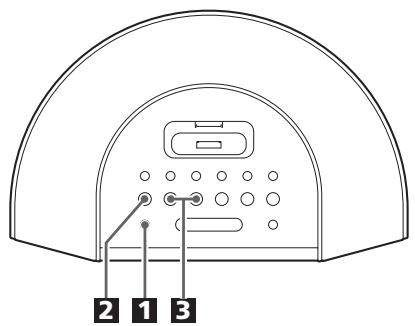

1 Selezione "TUNER" con el botón FUNCTION.

2 Selezione FM o AM con el botón FM/AM.

3 SeLECTIONAUTOMática de una emisora.

Mantenga pulsado más de dos segundos el botón de salto (1←○→1), y librelo cuando la lectura de Frequencia comience a Cambiar.

Cuando sintoniza una emisora, la búsqueda se detiene automatistically.

• Para detener la selección automática, pulse el botón salto.

Selección manual de emisoras que no se pueda sintonizar automatistically

Si pulsa momentaneamente el botón de salto (1_▲O ▷▶), la Frequencia cambiará en pasos fjitos.

Pulse el botón de salto repetidas vezes hasta localizar la emisión que desea recibir.

Compruebe la fecuencia del sintonizador

Pulse el botón DISPLAY. La banda y la Frequencia actuales aparecen durante 20segundos.

Si la Reception de FM o AM es de baja calidad

Para disfurtar de la mejor recepcion, gire la antenna hasta que las emisoras se sintonicen nítidamente.

Botón FM MODE

Pulse este botón para conmutar entre los modos estéreo y monofónico.

STEREO (estéreo):

Las emisiones de FM estereo se reciben en estereo y el indicator "STEREO" se ilumina en la pantalla.

• Si el sonido se recibe distorsionado y el indicator "STEREO" luce intermitente, significa que la seals no tiene suficiente intensidad para una correctareicheción estereo. En tal caso, seleccion el mode MONO.

MONO

Selección este modo si la Reception de FM estéreo es débil. El sonido sera monofónico y con menos ruido.

Puede almacenar emisoras de FM y AM en los canales del 1 al 20.

Sintonice una emisora (pagos a en página 58).
2 Pulse el botón MEMORY.

3 Antes de 10 segundos, selección con PRESET ( / ) un número de presintonía para asignarle la emisora.

4 Antes de 10 segundos, pulse el botón MEMORY.

Para almacenar除外 emisoras, repita los pasos a 4.

Cómo selecciónar presintonías

1 Pulse el botón FM/AM para selectionar FM o AM

2 Pulse les botones PRESET ( / ) repetidas vezes hasta localizar la presintonia deseada.

ALARM 1, ALARM 2

• Launidadpuedeajustarseadosoptionediferentes dealarmaindependiente.
• Ponga el reloj en hora antes de programar el temporizador (vease la网页 52).

Ajuste del temporizador

1 Mantenga pulsado durante más de 2 seguidos el botón de ALARM 1 o ALARM 2 para que aparezca "ON".

El reloj y el indicator del temporizador (o parpadearán en la pantalla.

• Si no pulsa ningún botón de 8 segundos, el modo de ajuste del temporizador quedará cancelado.
  2 Pulse los botones de salto (I o ) paraaabrear la hora y, a continuacion, pulse losbotones ALARM 1 o ALARM 2.

3 Pulse los botones de salute (1-4 o 5-7) paraaabrear losminutes y, a continuacion, pulse losbotones ALARM 1 o ALARM 2.

La hora de activación ha sido ajustada.

Parpadean "OFF" y el valor de la hora de desactivacion.

4 Pulse los botones de salto (1 o >1) paraaabstar la hora y, a continuacion, pulse losbotones ALARM 1 o ALARM 2.

5 Pulse los botones de salto (1 o >1) paraaabstar los Minutes y, a continuacion, losbotones ALARM 1 o ALARM 2.

La hora de desactivacion ha sido ajustada.

Parpadean "iPod" o "TUNER".

6 Selección una fuente de sonido (iPod o TUNER) con los botones de salto (1/▶), y a continuación pulse ALARM 1 o ALARM 2.

• No se pueda selectionar "AUX".

7 Ajuste el volumen con los botones de salto (↓/▶), y a continuación pulse ALARM 1 o ALARM 2.

El volumen del modo de temporizar se pueda ajustar entre 10 y max.

El temporizador ya está programado.

ALARM 1, ALARM 2

Para activar el temporizador

1 Una vez programado el temporizador, pulse el botón ALARM 1 o ALARM 2 para activarlo.

El botón TIMER ON se ilumina, y en la pantalla aparece el indicator del temporizador (x1 or x2).

Prepare la fuente de sonido.

Si la fuente seleccionada es "iPod", inserte un iPod en launities.

Si la fuente seleccionada es "TUNER", sintonice una emisora.

3 Pulse el el botón /1 para modo de espera.

No olvide para modo standby, porque de lo contrario el temporizador no funciona.

Si activa el temporizador cuando la unidad está encendida, la unidad se apagará cuando el temporizador llegue a la hora de desactivación.

• Cuando el temporizador encienda la unidad, el volumen de reproduccion se elevara gradualmente hasta el nivel definido por el usuario.
• Si se ha的选择atorio "iPod" como fuente pero no hay un iPod connectado, launidad cambiará al modo de sintonizador.
• Si se ha seleccionado TUNER como fuente, la unidad se pondrá en funciona con laulta emisora sintonizada.

Temporalidor 2

Para desactivar el temporizador

Si no va a utiliser el temporizador, pulse el botón ALARM 1 o ALARM 2 para desactivarlo.

El indicator Temporizador (or 2) desaparece de la pantalla.

Pulse de nuevo el botón ALARM 1 o ALARM 2 para activar el temporizador.

como utilizar la funciona Snooze (Zumbador)

Después de que se统计数据 a la hora preestablecida, pulse el botón SNOOZE y launidad se apagará durante 5 horas adiconiales y después se volverá a encender.

Usted pueda usar esta funciona de manière repetida.

• Si desea saber la hora actual après de haber pulsado el botón SNOOZE, pulse el botón DISPLAY.
• Mientras el temporizador y Snooze estáfuncionando, Ninguna otra.option podrá estar enfuncioncimiento a exception de las siguientes.

Sección de sintonizador

Margen de freuencias . . FM: 87.5 MHz-108.0 MHz

Sección de altavoces

Tip 60 mm x 2

Impedancia 4 ohms

GENERAL

Salida total de potencia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Alimentación 120 V c.a., 60 Hz

Consumo 23 W

Dimensiones (anch. x alt. x prof.)

310 × 196 × 101 ~mm

Peso (neto) 1,9 kg

Accesorios estandard

Unidad de control remoto

(RC-1151W o RC-1151B) x 1

Batería para control remoto (AAA) x 2

Bateria para la copia de seguridad de la memoria (CR2032) x 1

Antena de cuadro de AM x 1

Adaptador para la base x 5

Cable estereo con tapón mini x 1

Adaptador de c.a. x 1

Manual del usuario x 1

Póliza de garantía x 1

• El Diseño y las espécificaciones están susujetas a cambio sin previo aviso.
• El peso y las dimensiones sonapproximados.
• Las ilustraciones你能 diferir ligeramente de los modelos de produccion.

Si tiene algunos problema con el equipo, repase lasuma table para ver si pueda resolverlo por su cuenta antes de llamar a su distribuidor o al centro de asistencia技术水平a de TEAC.

General

No hay corrente

Revise la connexion a la toma de alimentacion. Compruebe que la alimentacion no procebe de una toma conmutada, y en caso de que sea asi, que el interruptor está activado. Asegürese de que la toma de corriente está activa conectando除外 dispositivo (lampara, ventilador, etc.) para ver si funciona.

No sale ningún sonido de los altavoces.

Selección la fuente pulsando el botón FUNCTION.
Ajuste el volumen.
Desconecte los auriculares de la toma PHONES.
Si el indicator MUTING está iluminado en la pantalla, pulse el botón MUTING.

Sonido con ruido.

Launidad estádemasiadocirca de untelevisor o aparato similar.Aleje launidad o apague el dispositivo que interfiere.

No funciona el mando a distancia.

Si la pila se ha agotado, sustitúyala por una nuevo (vease págin45).
Utilice el mando a distancia dentro del radio deccion (5m) , y apunte al sensor remoto del panel frontal.
Retirerialquierobstaculoexistenteentreel mandoa distanciayla unidadprincipal.
Apaguerialquierfuente luminosaintensaque haya enlasproximidadesdela unidad.

Reproducor iPod

No se pueda insertar el iPod.

Compruebe el adaptor de la base (vexe pagina 50).
Limpie o despeje de obstáculos el conductor de la base del SR-L230i y el iPod, e insertelo de nuevo.

No se inicia la reproduccion.

Retire el iPod de la base, espere unoicosometimes ywhelminga insertarlo.
Unaactualizacionde softwarepuede resolverel problema.Visite elsitio web deApple y descarguese el software de iPod mas recente (vease pagina 51).

No能把 manejar el iPod.

Libere el interruptor HOLD.

Sintonizador

No se recibeaculara emisora o la signal es muy débil.

Sintonice bien la emisora.
Oriente la antenna de FM o AM en la direccion que ofrezca la mejor recepcion.

Si no pueda resolver el problema, desconecte el cable de alimentacion de la toma de red y vuévalo a conectar.

Mantenimiento

Si se ensucía la superficie del equipo, pase un pañosuave o utilise jabón liquido normal diluido. Limpiecualquier restó liquido que pueda quedar en launidad.Noutiliceaguarrás,bencina ni alcohol, yaque podradañar el acabado de la unidad.Espere aque se seque porcomplete la superficie de launidad antes deutilizarla.

TEAC

TEAC CORPORATION	3-7-3, Nakacho, Musashino-shi, Tokyo 180-8550, Japan Phone: [phone]
TEAC AMERICA, INC.	7733 Telegraph Road, Montebello, California 90640 Phone: [phone]
TEAC CANADA LTD.	5939 Wallace Street, Mississauga, Ontario L4Z 1Z8, Canada Phone: [phone]
TEAC MEXICO, S.A. De C.V	Campesinos N°184, Colonia Granjas Esmeralda, Delegation Iztapalapa, CP 09810, México DF Phone: [phone]
TEAC UK LIMITED	Unit 19 & 20, The Courtyards, Hatters Lane, Watford, Hertfordshire, WD18 8TE, U.K. Phone: [phone]
TEAC EUROPE GmbH	Bahnstrasse 12, 65205 Wiesbaden-Erbenheim, Germany Phone: [phone]
