MANUAL DE USUARIO DCD950KX DEWALT

MANUAL DE INSTRUCCIONES

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

DEWALT®

DC980/DC983/DC987 Heavy Duty XRP™ 1/2" (13mm) Cordless Drill/Driver

DC984/DC985/DC988/DC989 Heavy Duty XRP™ 1/2" (13mm) Cordless Drill/Driver/Hammerdrills

DC980/DC983/DC987 Perceuse-tournevis sans fil XRP ^MC de service intensif de 13 mm (1/2 po)

DC984/DC985/DC988/DC989 Perceuse-tournevis sans fil XRP ^MC de service intensif de 13 mm (1/2 po) Marteaux perforateurs

DC980/DC983/DC987 para trabajo pesado XRP ^MC 1/2" (13mm) Taladro/Destornillador inalámbrico

DC984/DC985/DC988/DC989 para trabajo pesado XRP ^MC 1/2" (13mm) Taladro/Destornillador inalámbrico Martillos perforadores

CONSERVER CES DIRECTIVES

ZONE DE TRAVAIL

CONSERVER CES DIRECTIVES

Reglas Generales de seguridad - Para todas las herramientas que funcionan con baterías.

¡ADVERTENCIA! Lea y asegúrese de comprender todas las instrucciones. El no hacerlo puede originar riesgos de electrochoque, incendio, y lesiones personales de gravedad.

GUARDE ESTAS INSTRUCCIONES

ÁREA DE TRABAJO

• Conserve su área de trabajo limpio y bien iluminado. Los bancos amontonados y las zonas oscuras propician los accidentes.
• No utilice herramientas eléctricas en atmósferas explosivas, tales como en presencia de líquidos, gases o polvos inflamables. Las herramientas eléctricas producen chispas que pueden originar la ignición de los polvos o los vapores.
• No permita a ningún observador, niño o visitante acercarse mientras opera una herramienta eléctrica. Las distracciones pueden hacerle perder el control.

SEGURIDAD ELÉCTRICA

• No maltrate el cable. Nunca tome la herramienta por el cable para transportarla. Mantenga el cable alejado de calor, del aceite, de bordes afilados o de piezas móviles. Cambie inmediatamente los cables dañados. Estos pueden originar un incendio.
• Una herramienta que funciona con baterías integradas o por separado debe recargarse solamente con el cargador especificado para esa batería. Un cargador adecuado para un tipo de batería puede originar riesgos de incendio cuando se utiliza con otro tipo de batería.
• Utilice su herramienta de baterías sólo con las baterías designadas específicamente para la misma. El uso de otro tipo de baterías puede originar riesgos de incendio.

SEGURIDAD PERSONAL

- Esté siempre alerta, concéntrese en lo que está haciendo y recurra al sentido común cuando utilice una herramienta eléc-

trica. No utilice ninguna herramienta si se encuentra fatigado o bajo la influencia de drogas, alcohol o medicamentos. Un descuido de su parte mientras utiliza una herramienta eléctrica puede ocasionarle graves lesiones.

• Vístase adecuadamente. No utilice ropa floja ni joyas. Sujete el cabello si lo tiene largo. Mantenga el cabello, ropas y guantes alejados de las piezas móviles. Las piezas de vestir flojas, las joyas y el cabello largo pueden quedar atrapadas por las piezas móviles. Las rejillas de ventilación cubren partes móviles y también deben evitarse.
• Evite el encendido accidental. Asegúrese de que el interruptor esté apagado o asegurado antes de conectar el aparato. Sostener una herramienta con su dedo colocado en el interruptor o conectarla sin fijarse si el interruptor está encendido, puede provocar accidentes.
• Retire las llaves de ajuste o presión antes de encender la herramienta. El dejar una llave en una pieza giratoria puede ocasionar lesiones personales.
• No se incline demasiado. Conserve siempre los pies bien apoyados, al igual que su equilibrio. La posición correcta de los pies y el equilibrio permiten controlar mejor la herramienta en situaciones inesperadas.
• Utilice equipo de seguridad. Proteja siempre sus ojos. Las mascarillas contra el polvo, los zapatos de seguridad antideslizantes, el casco o los protectores auditivos deben ser utilizados con el fin de trabajar en condiciones apropiadas.

USO Y CUIDADOS DE LA HERRAMIENTA

• Utilice prensas u otros medios prácticos para asegurar y apoyar la pieza de trabajo a una plataforma estable. Sujetar las piezas con la mano o contra su cuerpo es inestable y puede originar la pérdida de control.

• No fuerce la herramienta. Utilice la herramienta adecuada según la situación. Esto le permitirá ejecutar mejor el trabajo, de manera más segura y al ritmo para el cual ha sido diseñada.

• No utilice la herramienta si el interruptor no enciende y apaga. Cualquier herramienta que no pueda controlarse por medio del interruptor es peligrosa y debe ser reparada.

• Desconecte la batería de la herramienta o coloque el interruptor en la posición de seguro o apagado antes de realizar cualquier ajuste, cambiar accesorios o guardar la herramienta. Esta medida preventiva reduce el riesgo de encendido accidental de la herramienta.
• Guarde las herramientas que no utiliza fuera del alcance de los niños y de cualquier otra persona no entrenada. Las herramientas son peligrosas en manos de personas sin entrenamiento.
• Cuando no utilice la batería, consérvela alejada de otros objetos metálicos tales como clips, monedas, llaves, clavos, tornillos y otros pequeños objetos metálicos que puedan hacer conexión entre una terminal y la otra. Hacer corto entre las terminales de la batería puede originar chispas, quemaduras o incendios.
• Mantenga adecuadamente sus herramientas. Conserve las herramientas de corte afiladas y limpias. Aquellas herramientas con piezas de corte afiladas que reciben un mantenimiento adecuado, difícilmente se atascan y son más fáciles de controlar.
• Verifique la correcta alineación de las piezas móviles, presencia de roturas en las piezas y cualquier otra anomalía que pueda afectar el funcionamiento adecuado de las herramientas. Si su herramienta se encuentra dañada, llévela al servicio de mantenimiento antes de utilizarla. La falta de un mantenimiento adecuado puede ser la causa de muchos accidentes.
• Utilice solamente aquellos accesorios recomendados por el fabricante para el modelo de la herramienta que usted posee. Los accesorios adecuados para una herramienta pueden resultar peligrosos cuando se usan en otra.
• El servicio a la herramienta debe ser hecho por personal de reparación calificado únicamente. El servicio o mantenimiento

SERVICIO

realizado por personal no calificado puede provocar riesgos de lesiones.

- Cuando se efectúe el mantenimiento de una herramienta, utilice únicamente accesorios originales. Siga las instrucciones presentadas en la sección Mantenimiento, de este manual. El empleo de piezas no autorizadas o el no seguir las instrucciones de mantenimiento, puede originar riegos de electrochoque o lesiones.

Reglas específicas de seguridad

• Cuando realice una operación en la cual la herramienta pueda hacer contacto con cables escondidos, sosténgala de las partes con aislamiento antideslizante. El contacto con un cable con corriente hará que las partes metálicas de la herramienta puedan transmitir una descarga eléctrica al operario.
• Cuando utilice la herramienta por extensos periodos, utilice protectores auditivos. La exposición prolongada a una alta intensidad de ruido puede causarle la pérdida del oído. Los altos niveles de sonido provocados por el martillo perforador pueden ocasionar la pérdida auditiva temporal o daños graves al tímpano.
• Utilice gafas de seguridad u otro tipo de protección visual. Al martillar y taladrar se proyectan esquirlas. La proyección de partículas puede producir daños permanentes a la vista.
• Utilice siempre el mango lateral suministrada con la herramienta. Sujete firmemente la herramienta en todo momento. No intente hacer funcionar esta herramienta sin sujetarla con sus dos manos.
• Las brocas de martillo y herramientas se recalientan durante la operación. Use guantes cuando las tiene que tocar.

ADVERTENCIA: El polvo creado al lijar, serruchar, pulir, taladrar o realizar otras actividades de la construcción, contiene substancias químicas que se sabe producen cáncer, defectos de nacimiento u otros defectos del sistema reproductor. Algunos ejemplos de esos productos químicos son:

• El plomo de las pinturas a base de plomo,
• La sílice cristalina de los ladrillos, del cemento y de otros productos de albañilería, y

- El arsénico y el cromo de la madera tratada químicamente (CCA).

El riesgo que se corre a causa del contacto con esos productos varía según la frecuencia con que usted realice este tipo de trabajos. Con el fin de reducir su exposición a esas substancias químicas, trabaje en un área bien ventilada y utilice un equipo de seguridad reglamentario, tal como una máscara contra el polvo especialmente diseñada para filtrar partículas microscópicas.

- Evite el contacto prolongado con polvos originados por lijar, aserrar, esmerilar, taladrar y otras actividades constructivas. Vista ropas protectoras y lave las áreas expuestas con agua y jabón. Permitir que el polvo se introduzca en su boca, ojos, o dejarlo sobre la piel promueve la absorción de químicos dañinos.

ADVERTENCIA: Toda persona que entre al área de trabajo deberá usar una máscara antipolvo o protección respiratoria. El filtro debería ser reemplazado a diario o cuando el usuario tenga dificultad para respirar. Puede encontrar la máscara antipolvo apropiada aprobada por NIOSH/OSHA en su ferretería local.

PRECAUCIÓN: Cuando no se use, guarde la herramienta en posición horizontal sobre una superficie estable, donde no inter-rumpa el paso o provoque una caída. Algunas herramientas con baterías grandes se sostienen sobre la batería, pero pueden caer fácilmente.

▲ PRECAUCIÓN: ¡NO TOQUE LAS PARTES METÁLICAS DE LA HERRAMIENTA cuando esté taladrando o atornillando en paredes, pisos o donde se encuentren cables eléctricamente activados! Tan solo tome la herramienta por sus partes aisladoras con el fin de prevenir un electrochoque en caso de taladrar o atornillar un cable activado.

▲ PRECAUCION: Utilice la protección auditiva apropiada durante el uso. Bajo ciertas condiciones de duración de uso, el ruido producido por este producto puede contribuir a la pérdida auditiva.

- La etiqueta de su herramienta puede incluir los siguientes símbolos.

V ....volts

A......amperes

Hz ...... hertz

W ......watts

.../min ......minutos
\~......corriente alterna
—— corriente directa
n_0 ......velocidad sin carga
□ ......construcción Clase II
/min......revoluciones por minuto
terminales de conexión a tierre
A ......símbolo de alerta de seguridad

BPM ......golpes por minuto

Instrucciones importantes de seguridad para los grupos de baterías

Su herramienta usa un grupo de baterías DEWALT ya sea de 12, 14.4 o 18 Volts. Al ordenar un grupo de baterías de repuesto, asegúrese de incluir el número de catálogo y voltaje: los grupos de baterías con tiempo de ejecución extendido proveen 25% más tiempo de operación que los grupos de batería estándar.

NOTA: Su herramienta aceptará grupos de baterías ya sean estándar o de tiempo de operación extendido. No obstante, asegúrese de haber seleccionado el voltaje adecuado.

La batería no viene completamente cargada de fábrica. Antes de usar la batería y el cargador, lea estas instrucciones de seguridad. A continuación, siga los procedimientos de carga indicados.

LEA TODAS LAS INSTRUCCIONES

• No incinere la batería, aun en el caso de que esté muy dañada o completamente descargada. La batería puede explotar en el fuego.
• En condiciones de temperatura o de uso extremos, puede presentarse un ligero goteo del líquido de la batería. Esto no indica la existencia de un defecto. Sin embargo, si se rompe el sello externo y su piel llegase a entrar en contacto con este líquido, siga estas indicaciones:

a. Lave rápidamente la zona afectada con agua y jabón.
b. Neutralice con un ácido débil, como jugo de limón o vinagre.

c. Si el líquido de la batería toca sus ojos, enjuáguelos con agua limpia por un tiempo mínimo de 10 minutos y busque atención médica inmediata. (Nota médica: El líquido es una solución de potasa cáustica en una concentración del 25 al 35%.)

• No lleve baterías extra en delantales, bolsillos o cajas de herramientas, junto a objetos de metal. La batería podría hacer cortocircuito y dañarse, así como provocar quemaduras severas o un incendio.
• Cargue las baterías únicamente en cargadores D_E WALT.
• NO la moje ni sumerja en agua u otros líquidos.
• No guarde ni use la herramienta ni la batería en lugares en los que la temperatura puede alcanzar los 40 °C (105 °F), como cobertizos o construcciones de metal en verano.

APELIGRO: Nunca intente abrir la batería por ningún motivo. Si el recubrimiento de plástico de la batería se rompe o daña, no introduzca la batería en el cargador. Podría producirse un choque eléctrico o una electrocución. Lleve la batería dañada a un centro de servicio para su reciclaje.

NOTA: los capuchones para transporte y almacenaje de las baterías se proporcionan para usarse siempre que la batería esté fuera de la herramienta o del cargador. Retire el capuchón antes de colocar la batería en la herramienta o en el cargador.

ADVERTENCIA: No guarde o transporte la batería de manera que objetos metálicos puedan hacer contacto con las terminales expuestas de la batería. Por ejemplo, no ponga la batería en delantales, bolsillos, cajas de herramientas, estuches de productos, cajones, etc. junto con clavos, tornillos, llaves, etc. sin el capuchón. La batería puede hacer corto cuando no tenga puesto el capuchón, ocasionando incendios o quemaduras, o daños a sí misma.

PRECAUCIÓN: La unidad de alimentación debe estar firmemente conectada a la herramienta. Si la unidad de alimentación se desconecta, podría resultar en lesiones personales.

El sello RBRC ^MC

El sello RBRC ^MC (Rechargeable Battery Recycling Corporation) en las baterías de níquelcadmio, indica que el costo del reciclaje de la batería (o grupo de baterías), al final de su vida útil, ya ha sido pagado por DEWALT. En algunas áreas es ilegal colocar las baterías de níquel-cadmio desgastadas en la basura doméstica o en los basureros municipales y el programa RBRC ^MC proporciona una alternativa ambiental conveniente.

La RBRC, en cooperación con DEWALT y otros usuarios de baterías, han establecido programas en los Estados Unidos para facilitar la recolección de baterías de níquelcadmio desgastadas. Al llevar sus baterías desgastadas de níquelcadmio a un centro de servicio autorizado DEWALT o a su minorista local para el reciclaje de su batería, usted ayuda a proteger nuestro medio ambiente y a conservar nuestros recursos naturales. Usted puede comunicarse con el centro de reciclaje de su localidad para que le informen acerca de los lugares donde usted puede regresar las baterías desgastadas.

Importantes instrucciones de seguridad para cargadores de baterías

CONSERVE ESTAS INSTRUCCIONES: Este manual contiene importantes instrucciones de seguridad para los cargadores de baterías.

- Antes de usar el cargador, lea todas las instrucciones y advertencias que acompañan al cargador, a la batería y a los productos que usan la batería.

APELIGRO: Hay 120 voltios en las terminales de carga. No haga pruebas con objetos conductores. Podría producirse un choque eléctrico o una electrocución.

ADVERTENCIA: No permita que ningún líquido se introduzca en el cargador. Podría originarse un choque eléctrico.

APRECAUCIÓN: Para reducir el riesgo de lesiones, cargue tan solo baterías recargables de níquel-cadmio DEWALT. Otros tipos de baterías pueden estallar y causar así daños y lesiones personales.

ÀPRECAUCIÓN: Bajo ciertas condiciones, cuando el cargador está enchufado a la toma de corriente, los contactos de carga expuestos

dentro del cargador pueden hacer cortocircuito debido a algún material externo. Los materiales externos de naturaleza conductora, como el alambre de acero, el papel de aluminio o cualquier tipo de partícula metálica deben conservarse alejados de las cavidades del cargador. Desconecte siempre el cargador de la toma de corriente cuando no haya batería en la cavidad. Desconecte siempre el cargador de la toma de corriente antes de limpiarlo.

• No intente cargar la batería con otros cargadores que no sean los descritos en este manual. El cargador y la batería están específicamente diseñados para trabajar juntos.
• Estos cargadores no están diseñados para usos diferentes a la carga de las baterías recargables DEWALT. Cualquier otro uso puede ocasionar incendios, choque eléctrico o electrocución.
• No exponga el cargador a la lluvia ni a la nieve.
• Tire de la clavija, y no del cable, cuando desconecte el cargador. De esta forma se reduce el riesgo de daño en la clavija y el cable.
• Coloque el cable eléctrico de manera que no lo pise nadie, ni se enrede o quede expuesto a una tensión que pueda dañarlo.
• No use un cable de extensión a menos que sea absolutamente necesario. El uso de un cable de extensión inadecuado podría ocasionar incendios, choque eléctrico o electrocución.
• Por seguridad, el cable de extensión debe tener el tamaño adecuado (AWG: American Wire Gauge). Cuanto menor sea el calibre de un alambre, mayor es su capacidad: el calibre 16 tiene mayor capacidad que el calibre 18. Cuando use más de una extensión para lograr la longitud deseada, asegúrese que cada extensión cumpla con las normas mínimas en cuanto al calibre.

Tamaño mínimo recomendado del conductor para los cables de extensión
Longitud total del cable

25 pies	50 pies	75 pies	100 pies	125 pies	150 pies	175 pies
7.6 m	15.2 m	22.9 m	30.5 m	38.1 m	45.7 m	53.3 m
Tamaño AWG del conductor
18	18	16	16	14	14	12

• No coloque ningún objeto sobre el cargador ni coloque éste sobre una superficie blanda que pueda bloquear las ranuras de ventilación, ocasionando un calor interno excesivo. Coloque el cargador en un lugar alejado de cualquier fuente de calor. El cargador se ventila a través de las ranuras que se encuentran en la parte superior e inferior de la cubierta.
• No use el cargador si el cable o la clavija se encuentran dañados — hágalos reparar de inmediato.
• No use el cargador si ha recibido algún golpe, si se ha caído o si presenta cualquier otro daño. Llévelo a un centro de servicio autorizado.
• No desarme el cargador; llévelo a un centro de servicio autorizado cuando deba ser reparado. Volver a ensamblarlo de forma incorrecta puede ocasionar choque eléctrico, electrocución o incendios.
• Desconecte el cargador de la toma de corriente antes de limpiarlo. Esto reducirá el riesgo de choque eléctrico. Retirar la batería no reduce este riesgo.
  • NUNCA intente conectar 2 cargadores juntos.
• El cargador se ha diseñado para que opere con una fuente de energía doméstica estándar (120 volts). No intente usarlo con ningún otro voltaje. Esto no es aplicable al cargador del vehículo.

Rendimiento de la batería

Algunos cargadores tienen la función Tune-Up ^MC , que optimiza el rendimiento de la batería. Este cargador permite usar el modo Tune-Up ^MC automático o el modo Tune-Up ^MC manual (botón). Para informarse sobre esta función, consulte la sección correspondiente, a continuación. Puesto que las baterías pierden la carga lentamente cuando no están en el cargador, el lugar mejor para guardar la batería será siempre el cargador.

UTILIZACION DEL MODO TUNE UP ^MC AUTOMATICO

El modo Tune-up ^MC automático ecualiza o equilibra las células individuales de la batería, permitiendo que ésta funcione a su máxima capacidad. Se debería ajustar la batería semanalmente o

después de 10 ciclos de carga y descarga o siempre que la batería no rinda por igual. Para usar el Tune-Up ^MC automático, ponga la batería en el cargador y déjela allí por lo menos durante 8 horas. El cargador pasará por los modos siguientes.

1. La luz roja parpadeará continuamente para indicar que se ha iniciado el ciclo de carga de 1 hora.
2. Cuando el ciclo de carga de 1 hora ha finalizado, la luz permanecerá encendida de manera continua y dejará de parpadear. Esto indica que la batería está totalmente cargada y lista para su uso.
3. Si la batería se deja en el cargador transcurrida la carga inicial de 1 hora, el cargador pondrá en marcha el modo Tune-Up ^MC automático Este modo funcionará durante 8 horas o hasta que las células individuales estén ecualizadas. La batería está lista para utilizarse y puede retirarse cuando se desee durante el modo Tune-Up ^MC .
4. Cuando el modo Tune-Up ^MC automático haya finalizado, el cargador pasará a una carga de mantenimiento; el indicador de encendido se apaga cuando finaliza el modo Tune-Up ^MC automático.

USO DEL MODO TUNE-UP ^MC MANUAL

El modo Tune-up ^MC manual ecualiza o equilibra las células individuales de la batería permitiéndole funcionar a su máxima capacidad. Este modo puede tardar hasta 8 horas. Se debería ajustar la batería semanalmente o después de 10 ciclos de carga y descarga o siempre que la batería no rinda por igual.

1. Si desea ajustar la batería, colóquela en el cargador. La luz roja parpadeará continuamente para indicar que se ha iniciado el ciclo de carga.
2. Pulse el botón del modo Tune-Up ^MC en cualquier momento después de iniciado el ciclo. La luz roja dejará de parpadear, destellará rápidamente 3 veces y volverá a parpadear normalmente. El cargador está ajustando las células de la batería.

3. Al terminar el ciclo de modo Tune-Up ^MC , la luz permanecerá encendida. La batería queda cargada y se puede utilizar en ese momento o dejarse en el cargador.

4. Si selecciona el modo Tune-up ^MC y después cambia de opinión, retire la batería del cargador. Después de 5 segundos, inserte de nuevo la batería en el cargador. Se iniciará el ciclo normal de carga.

GUARDE ESTAS INSTRUCCIONES PARA SU FUTURA UTILIZACIÓN

Cargadores

Su herramienta usa un cargador DEWALT de 12.0, 14.4, o 18 volts. Su batería puede ser cargada en cargadores DEWALT de 1 hora, cargadores de 15 minutos o con un cargador vehicular de 12 voltios. Asegúrese de leer todas las instrucciones de seguridad antes de usar su cargador. Consulte el cuadro en la parte posterior de este manual para ver la compatibilidad de cargadores y unidades de alimentación

Procedimiento de carga

1. Conecte el cargador a un enchufe apropiado antes de insertar la unidad de alimentación.
2. Inserte la batería en el cargador. La luz roja (carga) parpadeará continuamente para indicar que se ha iniciado el ciclo de carga.
3. Se indicará el término de la carga cuando la luz roja permanezca ENCENDIDA de manera continua. La batería queda cargada y se puede utilizar en ese momento o dejarse en el cargador.

APRECAUCIÓN: Hay 120 volts en las terminales de carga. No haga pruebas con objetos conductores. Peligro de choque eléctrico o electrocución.

Operación de la luz indicadora

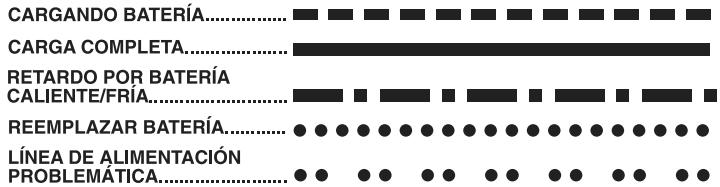

CARGANDO BATERÍA..... CARGA COMPLETA..... RETARDO POR BATERÍA CALIENTE/FRÍA..... REEMPLAZAR BATERÍA..... LÍNEA DE ALIMENTACIÓN PROBLEMÁTICA....

Indicadores de carga

Se han diseñado estos cargadores para que detecten ciertos problemas que pueden surgir con las baterías. Estos problemas se indican mediante una luz roja que se enciende de manera intermitente a gran velocidad. Si esto ocurre, vuelva a colocar la batería en el cargador. Si el problema persiste, pruebe con otra batería para determinar si el cargador está en buen estado. Si la segunda batería carga correctamente, significa que la primera es defectuosa y que debe llevarla a un centro de servicio para su reciclaje. Si la segunda batería hace que el cargador indique el mismo problema que la primera, lleve el cargador a un centro de servicio autorizado para su verificación.

RETARDO POR BATERIA CALIENTE/FRIA

Algunos cargadores tienen una función de Retardo por batería caliente/fría: si detectan que una batería está caliente, automáticamente inician un Retardo por batería caliente, suspendiendo así la carga hasta que la batería se haya enfriado. Una vez enfriada la batería, el cargador pasará automáticamente al modo de Carga de batería. Esta función asegura la máxima duración a su batería. La luz roja parpadea a intervalos largos y lo hace a intervalos cortos cuando está en el modo de Retardo por batería caliente.

LINEA DE ALIMENTACION PROBLEMATICA

Algunos cargadores tienen un indicador de fallas en la línea de energía eléctrica. Si se usa el cargador con fuentes de energía portátiles, como generadores o plantas que convierten corriente directa en corriente alterna, el cargador puede suspender su funcionamiento temporalmente, encendiendo la luz roja dos veces de manera intermitente, seguidas de una pausa. Esto indica que la alimentación de corriente está más allá de sus límites.

PERMANENCIA DE LA BATERIA EN EL CARGADOR

El cargador y la batería pueden dejarse conectados indefinidamente mientras la luz roja esté encendida. El cargador mantendrá la batería completamente cargada.

NOTA: La batería perderá la carga lentamente si se retira del cargador. Si no se ha dejado la batería en mantenimiento de carga, puede ser necesario recargarla antes de usarla nuevamente. La batería también puede perder lentamente la carga si se deja en un cargador que no esté conectado a una toma de corriente alterna adecuada.

BATERIAS BAJAS: El cargador también puede detectar una batería baja. Estas baterías aún son utilizables, pero no se puede esperar de ellas el mismo rendimiento. En tales casos, aproximadamente 10 segundos después de introducir la batería, el cargador emitirá 8 pitidos intermitentes para indicar el estado de la batería. A continuación el cargador procederá a cargar la batería hasta su máxima capacidad.

Notas importantes sobre la carga

1. Se conseguirá un rendimiento mejor y más duradero si se carga la batería con una temperatura ambiental de entre 18 y 24 °C (65 y 75 °F). NO cargue la batería si la temperatura ambiental es inferior a +4.5 °C (+40 °F) o superior a +40.5 °C (+105 °F). Esto es muy importante y se evitarán graves daños en la batería.
2. El cargador y la batería pueden transmitir calor durante la carga. Esto es normal y no representa ningún problema.
3. Si la batería no carga adecuadamente:

a. Verifique la corriente en la toma conectando un aparato eléctrico.
b. Verifique si la toma está conectada a un interruptor que corte la corriente al apagar la luz.
c. Lleve el cargador y la batería a un lugar con una temperatura ambiental de 18 a 24 °C (65 a 75 °F).
d. Si los problemas de carga persisten, lleve la herramienta, la batería y el cargador al centro de servicio local.

1. Se debe recargar la batería cuando deje de producir suficiente energía en tareas que se ejecutaron con facilidad anteriormente. NO CONTINÚE usándola en estas circunstancias. Siga los procedimientos de carga. También puede cargar una batería usada parcialmente cuando lo desee, sin dañarla.

2. Bajo ciertas condiciones, cuando el cargador está enchufado a la toma de corriente, los contactos de carga expuestos dentro del cargador pueden hacer cortocircuito debido a algún material externo. Los materiales externos de naturaleza conductora, como el alambre de acero, el papel de aluminio o cualquier tipo de partícula metálica deben conservarse alejados de las cavidades del cargador. Desconecte siempre el cargador de la toma de corriente cuando no haya batería en la cavidad. Desconecte siempre el cargador de la toma de corriente antes de limpiarlo.

3. No sumerja el cargador en agua ni en ningún otro líquido.

ADVERTENCIA: No permita que ningún líquido se introduzca en el cargador. Podría originarse un choque eléctrico. Para facilitar el enfriamiento de la batería después del uso, evite colocar el cargador o la batería en un lugar cálido, como un galpón metálico o un remolque sin aislamiento térmico.

APRECAUCIÓN: Nunca intente abrir la batería por ningún motivo. Si la cubierta de plástico de la batería se rompe o cuartea, llévela a un centro de servicio para su reciclaje.

OPERACIÓN

Instalación y remoción de la batería

NOTA: Asegúrese de que su batería está completamente cargada.

Para instalar la batería en el mango de la herramienta, haga coincidir la base de la herramienta con la muesca que se encuentra al interior del mango (Fig. 1) y deslice la batería con firmeza hasta escuchar el sonido que produce al asegurarse en su posición.(Fig. 1A)

Para remover la batería de la herramienta, oprima los botones de liberación y tire firmemente de ésta para extraerla del mango de la herramienta. Insértela en el cargador tal como se describe en la sección correspondiente de este manual.

Interruptor de velocidad variable (Fig. 2)

Para encender la herramienta, oprima el interruptor de disparo (A). Para apagarla, suelte el interruptor. Su herramienta está equipada con un freno. El portabrocas se detendrá tan pronto como haya solta-do el interruptor de disparo por completo.

FIG. 1

El interruptor de velocidad variable le permite escoger la velocidad más adecuada para una aplicación particular. Mientras más a fondo oprima el interruptor, mayor será la velocidad de funcionamiento de la herramienta. Utilice velocidades bajas para iniciar las perforaciones sin marca de centro, para perforar metales o plásticos, atornillar y perforar cerámica, o en toda aplicación que requiera alta torsión. Las velocidades altas son mejores para taladrar en madera, madera de material compuesto y accesorios para lijar o de pulir. Para una máxima vida de la herramienta, utilice la velocidad variable sólo con el fin de iniciar perforaciones o apretar.

NOTA: No se recomienda el uso continuo en velocidad variable, ya que esto puede dañar el interruptor, lo cual hay que evitar.

Botón de control de marcha adelante/reversa (Fig. 2)

El botón de control de marcha adelante/atrás (B) determina la dirección en que gira la herramienta y también actúa como seguro.

Para seleccionar la rotación hacia adelante, suelte el interruptor de disparo y oprima el botón de control del lado derecho de la herramienta.

Para seleccionar la marcha atrás, oprima el botón de control del lado izquierdo de la herramienta.

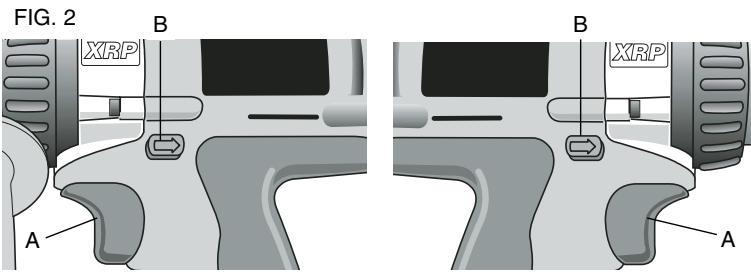

FIG. 2 B XRP A B XRP A

La posición central del botón de control asegura la herramienta en la posición APAGADO. Cuando cambie la posición del botón de control, asegúrese de que el interruptor de disparo se encuentre liberado.

NOTA: La primera vez que encienda la herramienta después de cambiar la dirección de rotación, usted puede escuchar un "clic" al arrancar. Esto es normal y no indica ningún problema.

Ajuste del collar de torsión de apriete (Fig. 3)

Su herramienta tiene un mecanismo de torsión de apriete para atornillar y destornillar sujetadores en una gran gama de formas y tamaños, y en algunos modelos, un mecanismo de martillo para taladrar en albañilería. Alrededor del collar (C) aparecen números, un símbolo de broca, y en algunos modelos, un símbolo de martillo. Los números se usan para el reglaje del límite de torsión del embrague. A mayor número en el collar, mayor la torsión y mayor el sujetador a atornillar. Para seleccionar un número, girar hasta que el número deseado quede alineado con la flecha.

Engranaje de tres velocidades (Fig. 3)

El dispositivo de tres velocidades de la herramienta le permite cambiar los engranajes para mayor versatilidad. Para seleccionar la velocidad 1 (reglaje de mayor torsión), apague la herramienta y deje que se detenga. Deslice el cambiador de engranaje (D) hasta alcanzar la completa izquierda. La velocidad 2 (torsión y velocidad medi-

FIG. 3 C 11 13 15 17. D 1 2 3

ana) está en la posición media. La velocidad 3 (reglaje de mayor velocidad) se encuentra a la derecha.

NOTA: No haga cambio de engranajes cuando la herramienta está funcionando. Siempre deje que el taladro esté completamente para-do antes de hacer el cambio de engranajes. De tener problemas en cambiar los engranajes, verificar que el cambiador de engranajes está puesto en uno de los tres reglajes de velocidad.

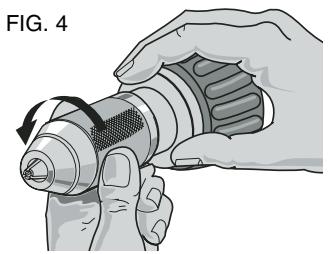

Portabrocas de manguito para operación sencilla sin llave (Fig. 4)

La herramienta dispone de un portabrocas sin llave con un manguito rotatorio para operar el portabrocas con una sola mano. Para insertar una broca u otro accesorio, siga estos pasos:

1. Cierre el interruptor de disparo inmovilizándolo en la posición APAGADO como se describe.
2. Asir el manguito negro del portabroca con una mano y usar la otra para sujetar la herramienta como se demuestra en la Figura 4. Girar el manguito en sentido antihorario lo suficiente para aceptar el accesorio deseado.
3. Insertar el accesorio aproximadamente 3/4" dentro del portabrocas y apretar bien el manguito del portabrocas girándolo con una mano mientras sujeta la herramienta con la otra. La herramienta viene equipada con un mecanismo que inmoviliza el husillo automáticamente. Esto le permite abrir y cerrar el portabrocas con una mano.

Para liberar el accesorio, repita el paso 2 arriba.

ADVERTENCIA: No trate de apretar las brocas (u otro accesorio) agarrando la parte frontal del portabrocas y encendiendo la herramienta. Esto podría dañar el portabrocas u ocasionar lesiones personales. El interruptor de disparo debe estar siempre inmovilizado durante el cambio de accesorios.

Asegúrese de apretar el portabrocas con una mano sobre el manguito del mismo y otra sujetando la herramienta para obtener el máximo de apriete.

Mango lateral

PRECAUCIÓN: Sostenga siempre el taladro con ambas manos y use el mango lateral si la herramienta viene equipada con uno. El mango lateral se sujeta de la parte delantera del cárter, como se muestra, y puede ser rotado en 360° para permitir el uso diestro o siniestro. Asegúrese de que el mango lateral esté firmemente instalado. Si el modelo no viene equipado con un mango lateral, sujete el taladro con una mano en el mango y la otra en la unidad de alimentación.

NOTA: Los modelos DC987, DC988 y DC989 vienen equipados con un mango lateral.

Para funcionar como taladro

Gire el collar hasta el símbolo de broca. Instale y apriete la broca deseada en el portabroca. Elija el límite deseado de velocidad/torsión mediante el cambiador de engranajes a fin de equiparar la velocidad y la torsión con la operación planificada. Siga estas instrucciones para obtener los mejores resultados al taladrar.

TALADRADO

1. Use sólo brocas afiladas. Para MADERA, use las brocas helicoidales, las de gran diámetro, de berbiquí, o de perforación. Para METAL, use brocas helicoidales de acero de gran velocidad o brocas de perforación. Para la ALBAÑILERÍA, como por ej. ladrillos, cemento, bloques de hormigón, etc., use brocas con puntas de carburo.

2. Asegúrese de que el material que va a taladrar esté firmemente anclado o asegurado. Cuando perfore un material delgado, utilice un trozo de madera como respaldo para evitar dañarlo.

3. Aplique siempre al taladro una presión alineada con la broca. Ejerza suficiente presión para que la broca permanezca en rotación, pero no demasiada con el fin de evitar que el motor se atasque o la broca se desvíe.
4. Sujete firmemente el taladro para controlar la fuerza de torsión de la broca.
5. SI EL TALADRO SE ATASCA, esto puede deberse probablemente a que se encuentra sobrecargado. SUELTE EL INTERRUPTOR DE DISPARO INMEDIATAMENTE, retire la broca de la pieza de trabajo y determine la causa del atascamiento. NO APRIETE EL INTERRUPTOR DE DISPARO EN LAS POSICIONES DE ENCENDIDO Y APAGADO CON EL FIN DE INTENTAR HACER FUNCIONAR LA BROCA ATORADA - ESTO PUEDE DAÑAR EL TALADRO.
6. Para reducir el peligro de atascamiento o rotura del taladro dentro del material, reduzca la presión y realice la parte final de la perforación con más precaución.
7. Mantenga el motor en funcionamiento al retirar la broca del interior de la perforación, de manera que evite su atascamiento.
8. Con los taladros de velocidad variable no es necesario hacer una marca central para iniciar la perforación. Utilice una velocidad baja para comenzar la perforación y, cuando el orificio tenga la profundidad suficiente, acelere oprimiendo el interruptor de disparo con mayor fuerza con el fin de evitar que la broca se salga. Opere a velocidad plena después de que la broca haya arrancado.

Taladrado en madera

Inicie la perforación a baja velocidad y aumentela gradualmente hasta llegar a la máxima velocidad, aplicando presión firme a la herramienta. Las perforaciones en madera se pueden realizar con las mismas brocas helicoidales que se utilizan para metal. Estas brocas pueden recalentarse a menos que se saquen frecuentemente para retirar las

virutas que se acumulan en sus ranuras. Para huecos más grandes use brocas de baja velocidad para madera. Los materiales susceptibles de astillarse deben respaldarse con un bloque de madera.

Taladrado en metal

Inicie la perforación a baja velocidad y aumentela gradualmente hasta llegar a la máxima velocidad, aplicando una presión firme a la herramienta. Un flujo uniforme y suave de rebabas indica que se está taladrando a una velocidad adecuada. Cuando taladre metales utilice un lubricante para corte. Las excepciones son el hierro colado y el latón, los cuales que deben perforarse en seco.

NOTA: Las perforaciones grandes (5/16" a 1/2") en acero pueden hacerse con mayor facilidad si se perfora primero un orificio piloto (5/32" a 3/16").

Taladrado en albañilería

(Herramientas sin dispositivo de martillo)

Utilice brocas con punta de carburo de tungsteno, con especificación para percusión y asegúrese de que la punta de la broca esté afilada. Utilice una fuerza constante y firme en la herramienta para taladrar con mayor efectividad. El flujo uniforme de polvo indica que la velocidad de perforación es adecuada.

Para funcionar como martillo perforador

Algunos modelos vienen con martillo perforador. Para utilizar este dispositivo, girar el collar para alinear el símbolo del martillo con la flecha según se demuestra en la Fig. 3. La posición de amartillar sirve de martillo perforador en concreto suave y albañilería como ladrillo, mortero, y cerámica suave.

1. Al taladrar, use apenas la fuerza suficiente como para evitar que salte excesivamente o la broca "se alce". Demasiada fuerza bajará la velocidad de taladrado, producirá recalentamiento y bajo rendimiento.

2. Taladrar en forma recta, manteniendo la broca en ángulo recto con la pieza. No ejerza presión lateral sobre la broca cuando está taladrando ya que esto hará que las ranuras de la broca se obstruyan y bajará la velocidad del taladrado.

3. Si al taladrar huecos profundos, la velocidad del martillo perforador comienza a decaer, tire la broca parcialmente hacia afuera del hueco con la herramienta todavía funcionando, para ayudar a despejar residuos del hueco.

4. No vierta agua dentro del hueco para asentar el polvo. El agua hace que las ranuras de la broca se obstruyan, lo cual tiende a que la broca se atasque en el hueco.

Para funcionar como destornillador

Seleccione el reglaje de velocidad/torsión utilizando la palanca de cambio de engranajes de 3 velocidades, ubicado en la parte superior de la herramienta para equiparar la velocidad y la torsión a la operación en mente. Inserte en la broca el accesorio de sujeción deseado como si fuera una broca. Regule el collar de ajuste de torsión (Fig. 3). Haga algunos ensayos en chatarra o áreas no visibles para determinar la posición adecuada del collar de embrague.

MANTENIMIENTO

Limpieza

PRECAUCIÓN: Con el motor andando, sople el polvo fuera de todas las ventosas de aire con aire seco por lo menos una vez a la semana. Use gafas de seguridad cuando ejecuta esto. Las partes plásticas externas se pueden limpiar con un trapo húmedo y detergente suave. Aunque estas partes son altamente resistentes a solventes, NUNCA use solventes.

INSTRUCCIONES PARA LA LIMPIEZA DEL CARGADOR

ADVERTENCIA: Desconectar el cargador del tomacorriente de corriente alterna antes de limpiar. Se puede quitar el sucio y la grasa de la superficie exterior del cargador con un trapo o un cepillo suave no metálico. No usar agua o soluciones de limpieza.

Accesorios

Los accesorios que se recomiendan usar con su herramienta están disponibles a un costo adicional en su centro de servicio local.

A PRECAUCIÓN: Puede ser peligroso usar cualquier accesorio no recomendado.

De necesitar asistencia para obtener un accesorio, favor dirigirse a DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286 o llame al 1-800-433-9258.

CAPACIDAD MAXIMA RECOMENDADA

Para garantizar la SEGURIDAD y la CONFIABILIDAD, deberán hacerse reparaciones, mantenimiento y ajustes de esta herramienta en los centros autorizados de servicio DEWALT u otras organizaciones autorizadas. Estas organizaciones prestan servicio a las herramientas DEWALT y emplean siempre refacciones legitimas DEWALT.

Póliza de Garantía

IDENTIFICACIÓN DEL PRODUCTO:

Sello o firma del Distribuidor.

Nombre del producto: ____ Mod./Cat.: ____

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega del producto: ____

Nombre y domicilio del distribuidor donde se adquirió el producto:

Este producto está garantizado por un año a partir de la fecha de entrega, contra cualquier defecto en su funcionamiento, así como en materiales y mano de obra empleados para su fabricación. Nuestra garantía incluye la reparación o reposición del producto y/o componentes sin cargo alguno para el cliente, incluyendo mano de obra, así como los gastos de transportación razonablemente erogados derivados del cumplimiento de este certificado.

Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada por el establecimiento comercial donde se adquirió el producto, de no contar con ésta, bastará la factura de compra.

EXCEPCIONES

Esta garantía no será válida en los siguientes casos:

• Cuando el producto se hubiese utilizado en condiciones distintas a las normales;
• Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se acompaña;
• Cuando el producto hubiese sido alterado o reparado por personas distintas a las enlistadas al final de este certificado.

Anexo encontrará una relación de sucursales de servicio de fábrica, centros de servicio autorizados y franquiciados en la República Mexicana, donde podrá hacer efectiva su garantía y adquirir partes, refacciones y accesorios originales.

Garantía limitada por tres años

DEWALT reparará, sin cargo, cualquier falla que surja de defectos en el material o la fabricación del producto, por hasta tres años a contar de la fecha de compra. Esta garantía no cubre fallas de las piezas causadas por su desgaste normal o abuso a la herramienta. Para mayores detalles sobre la cobertura de la garantía e información acerca de reparaciones realizadas bajo garantía, visítenos en www.dewalt.com o llámenos al 1 800 433-9258 (1-800-4-DEWALT). Esta garantía no aplica a accesorios o a daños causados por reparaciones realizadas o intentadas por terceros. Esta garantía le otorga derechos legales específicos, además de los cuales puede tener otros dependiendo del estado o la provincia en que se encuentre.

Además de la garantía, las herramientas DEWALT están cubiertas por:

1 AÑO DE SERVICIO GRATUITO

DEWALT mantendrá la herramienta y reemplazará las piezas gastadas por su uso normal, sin cobro, en cualquier momento durante un año a contar de la fecha de compra.

2 AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE ALIMENTACION XRP ^MC

DC9096, DC9091 y DC9071

GARANTÍA DE REEMBOLSO DE SU DINERO POR 90 DÍAS

Si no está completamente satisfecho con el desempeño de su máquina herramienta, láser o clavadora DeWALT, cualquiera sea el motivo, podrá devolverlo hasta 90 días de la fecha de compra con su recibo y obtener el reembolso completo de su dinero – sin necesidad de responder a ninguna pregunta.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE ADVERTENCIA:

Si las etiquetas de advertencia se tornan eligibles o se pierden, llame al 1-800-4-D _E WALT para reemplazarlas sin costo alguno.

GUARDE ESTAS INSTRUCCIONES

ESPECIFICATIONS

DC980	12,0 volts	0-450 / 0-1 400 / 0-1 800 rpm
DC983/DC984/DC985	14,4 volts	0-450 / 0-1 400 / 0-1 800 rpm
DC987/DC988/DC989	18,0 volts	0-450 / 0-1 450 / 0-2 000 rpm

IMPORTADO: DEWALT S.A. DE C.V.

BOSQUES DE CIDROS ACCESO RADIATAS NO. 42

COL. BOSQUES DE LAS LOMAS, 3A. SECCIÓN, CP 05120

DELEGACIÓN CUAJIMALPA, MÉXICO, D.F

TEL. [phone]

R.F.C.: BDE810626-1W7

Para servicio y ventas consulte "HERRAMIENTAS ELECTRICAS"

en la sección amarilla.

PARA REPARACION Y SERVICIO DE SUS HERRAMIENTAS ELÉCTRICAS, FAVOR DE DIRIGIRSE AL CENTRO DE SERVICIO MAS CERCANO

CULIACAN, SIN

Av. Nicolás Bravo #1063 Sur - Col. Industrial Bravo (667) 7 12 42 11

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector Juarez (33) 3825 6978

MEXICO, D.F.

Eje Central Lázaro Cardenas No. 18 (55) 5588 9377

Av. Universidad 1525 - Col. San Luis [phone]

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro [phone]

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col. Remes [phone]

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro [phone]

PARA OTRAS LOCALIDADES LLAME AL: (55) 5326 7100
