DIO PICS2SD - Escáner de fotos ION - Manual de uso y guía de instrucciones gratis

Tipo de producto	Escáner de fotos
Marca	ION
Modelo	DIO PICS2SD
Dimensiones	22 × 20,8 × 14,7 cm
Alimentación	Puerto USB o adaptador USB incluido (5V)
Sensor de imagen	5,17 megapíxeles CMOS
Resolución máxima	2500 ppp (por interpolación)
Lente	F=4,83
Balance de color	Automático
Interfaz PC	USB 2.0
Modos de escaneo	Diapositivas, negativos, fotos
Formatos de foto compatibles	8,9 × 12,7 cm (3,5×5 pulg), 10,2 × 15,2 cm (4×6 pulg), 12,7 × 17,8 cm (5×7 pulg)
Memoria interna	14 MB
Soporte de almacenamiento	Tarjeta de memoria flash (ranura dedicada)
Funciones de visualización	Presentación de diapositivas, rotación ±90°, eliminación, guardado
Sistema operativo requerido	Windows XP / Vista / 7 (32 o 64 bits)
Accesorios incluidos	Cable USB, adaptador USB, portadiapositivas, portanegativos, 3 portafotos, guía de uso simplificada
Mantenimiento y limpieza	Limpiar con un paño suave y seco. Limpiar los soportes antes de usar.
Seguridad	No abrir la carcasa, evitar la humedad, mantener fuera del alcance de los niños, desconectar en caso de humo.
Piezas de repuesto y reparabilidad	Reparaciones solo por proveedor autorizado. Usar accesorios recomendados.

Preguntas frecuentes - DIO PICS2SD ION

¿Cómo conectar el PICS2SD a la computadora?

Use el cable USB incluido para conectar el escáner a un puerto USB 2.0 de su computadora. También puede usar el adaptador de alimentación USB para una alimentación directa sin computadora.

¿Qué hacer si la computadora no reconoce el dispositivo?

Verifique que su computadora tenga un puerto USB 2.0 (los puertos USB 1.1 no son compatibles). Pruebe diferentes puertos USB. Si aparece el mensaje 'dispositivo no reconocido', asegúrese de que el escáner esté encendido y que el cable esté correctamente conectado.

¿Cómo escanear diapositivas o negativos?

Coloque las diapositivas o negativos en el portadiapositivas o el portanegativos incluido. Inserte el soporte en la ranura derecha del escáner. Ajuste el interruptor de modo en 'Escáner de película'. Use las opciones 'Película' en el menú para elegir 'Diapositivas' o 'Negativos'.

¿Cómo escanear fotos?

Inserte la foto en el portafoto de formato adecuado (3,5×5, 4×6 o 5×7 pulg). Coloque el soporte en la ranura en la parte superior del escáner. Ajuste el interruptor en 'Escáner de fotos'. En el menú, seleccione 'Efecto' para color o blanco y negro, y 'Recortar' para el formato.

¿Cómo ajustar la resolución de escaneo?

En el menú principal, seleccione 'Resolución'. Use las teclas izquierda/derecha para elegir entre 5 y 10 megapíxeles. Una resolución más alta proporciona una mejor calidad de imagen.

¿Cómo guardar las imágenes en una tarjeta de memoria?

Inserte una tarjeta de memoria flash en la ranura en la parte posterior del escáner. Al escanear, después de capturar la imagen, seleccione 'Guardar' para guardar en la tarjeta. El escáner también puede usar la memoria interna (14 MB).

¿Cómo transferir las imágenes escaneadas a la computadora?

Conecte el escáner a la computadora mediante USB. En el menú principal, seleccione 'USB MSDC' y confirme con ENTER. El escáner aparecerá como un dispositivo de almacenamiento. Puede copiar los archivos como con una memoria USB.

¿Cómo modificar la exposición durante el escaneo?

Después de capturar una imagen, se muestra en la pantalla. Presione ENTER para acceder a los ajustes de exposición. Use las teclas izquierda/derecha para ajustar el índice de exposición, luego confirme con ENTER.

¿Cómo rotar una imagen?

En modo 'Reproducción', seleccione la imagen deseada y presione ENTER. Elija 'Rotar +90°' o 'Rotar -90°' para rotar la imagen en sentido horario o antihorario. Guarde los cambios con 'Guardar'.

¿Qué hacer si la imagen escaneada está sobreexpuesta?

El escáner ajusta automáticamente la exposición. Si sigue sobreexpuesta, verifique que las diapositivas o negativos no estén sobreexpuestos de origen. También puede usar un software de edición de fotos para corregir la imagen. Asegúrese de que el tiempo de exposición automática se haya aplicado antes de capturar.

MANUAL DE USUARIO DIO PICS2SD ION

Gracias por adquirir un escaner depelliculas y diapositivas PICS 2 SD. Tómese un momento para leer este manual a fin de Obtener lo máximo de su PICS 2 SD.

PRECAUCIONES

Antes de usar el PICS 2 SD, asegúrese de leer yentifier las precauiones de seguridad descritas a continuación. Asegúrese siempre de operar correctamente el PICS 2 SD:

• Nunca opere el PICS 2 SD bajo de una aeronave ni en ningúnanother lugardonde la operación de tales dispositivos esté restringida. El uso incorrecto create el riesgo de graves accidentes.
• No trate de partir la cubierta del PICS 2 SD niinta modificaar de ningunaforma. Los componentes internos de alta tensión crean el riego de electrocución cuando está expuestos. Elostenimiento y las reparaciones deben realizarlos unicolemente proveedores de serviceo autorizados.
• Mantenga el PICS 2 SD lejos del agua y de otros liquidos. No use el PICS 2 SD con las manos mojadas. Nunca use PICS 2 SD en la lluvia o la nieve. La humedad create el peligro de incendio y electrocución.
• Mantenga el PICS 2 SD y sus accesosspeecha faera del alcance de los niños y los animales, a fin de prevenir accidentes o daños a la copiadora de imagenes.
  Si nota que sale humano o un olor extraño del PICS 2 SD, apaguelo inmediamente. Lieve el PICS 2 SD a centro de servicios autorizzato más cercano para que lo reparen. Nunca intente reparar el PICS 2 SD ustcdismo.
• Use únicamente los accesos de alimentación recomendedos. El uso de fuentes de alimentación no recomendedas expresamente para el PICS 2 SD puede causar recalentimiento, deformación del equipo, incendio, electrución u或者其他 risgos.
  El PICS 2 SD puede calentarse ligeramente durante el uso. Esto no indica falla
  Si el exterior del PICS 2 SD necesita limpieza, pasele un paño blando y seco.

AVISO DE LA FCC

Este equipo fue probado y se comprobó que cumple los limites correspondientes a un dispositivo digital clause B, según la Parte 15 de las reglamentaciones de la FCC. Estos limites estar disnados para proportionscar una reasonable proteccion contra las intereferencias perjudiciales en una instalacion residencial. Este equipo genera, usa y pueda irradar energia de radiofrecuencia. Si no se instala y usa de acordo con las instrucciones,uede causar intereferencias perjudiciales a las radiocomunicaciones.No obstarne, no existe garantia de que no se produzan intereferencias en una instalacion particular. Si este equipo Causea interferencias perjudiciales a la recepcion de radio o television, lo quegue comprobarse encendiando y apagando el equipo,se recomienda al usuario intentar corrigir la intereferencia mediante una o más de lassiguales medidas:

Reorientar o Cambiar de posicion la antenna receptora.
- Augmentar la separacion entre el equipo y el receptor.
- Conectar el equipo a un tomacorriente diferente al que está conectado el receptor.
- Consultar a un的技术ico experimentado de television o radio para solicitar assistencia.

PRECAUCTION: Para cumplir con los limites correspondentes a un dispositivo digital clause B, de acerto a la Parte 15 de las Reglas de la FCC, este dispositivo debe instalarsesole en equipos de computacion certificados en cuando al Cumplimiento de los limites de la clause B.

CONTENIDO DE LA CAJA

• PICS 2 SD
  Cable USB
  Adaptador de alimentacion USB
  Soporte de diapositivas
  Soporte depellicula
  Soportes de fotografías (3)
  Guía de inicio=rápido
  Folleto de instrucciones de sécurité e informacion sobre la garantia

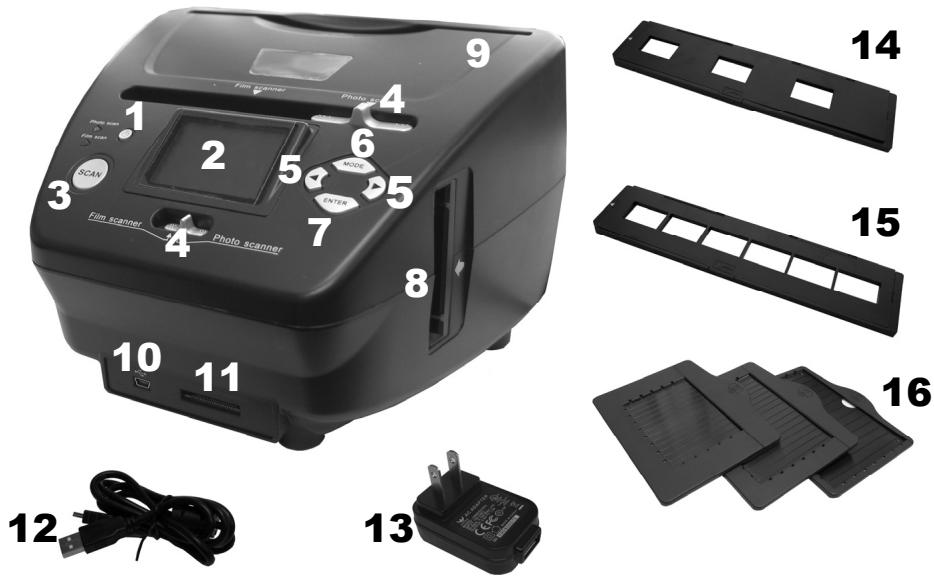

CHARACTERISTICAS DEL PICS 2 SD

1. BOTON DE ENCENDIDO
2. PANTALLA
3. BOTON DE ESCANEADO
4. CONMUTADOR DE MODO DEL ESCANER
5. BOTONES IZQUIERDA / DERECHA

6. BOTON DE MODO

7. BOTON ENTER

8. RANURA PARA EL SOPORTE DE PEÑICULA O DIAPOSTIVAS

9. RANURA PARA EL SOPORTE DE FOTOGRAFIAS

10. PUERTO USB

11. RANURA PARA TARJETA SD
12. CABLE USB

13. ADAPTADOR DE ALIMENTACION USB

14. SOPORTE DE DIAPOSITIVAS

15. SOPORTE DE PELICULA
16. SOPORTES DE FOTOGRAFIAS

3.5^ × 5^ (8.9 cm x 12.7 cm)

4^ × 6^ (10.2cm× 15.2cm)

5^n × 7^n (12.7 cm × 17.8 cm)

Note: Asegürese de que sus negativos y diapositivas montadas y las bandejas estén limpias antes de insertarlas en la copiadora. El polvo o la或多idad afectan a la calidad de las imagenes escaneadas.

CÓMOSUARLOS SOPORTESINCLUIDOS

SOPORTES DE DIAPOSTIVAS Y NEGATIVOS

1. Abra el soporte.
2. Coloque las diapositivas o lapellicula en el soporte.
3. Cierre el soporte asegurándose de que cierre correctamente.

SOPORTES DE FOTOGRAFías

1. Deslice su fotografia en la ranura superior del soporte apropiado:

3.5'' × 5'' (8.9 cm x 12.7 cm)

4^ × 6^ (10.2 cm x 15.2 cm)

5'' × 7'' (12.7 cm × 17.8 cm)

1. Para retirar la Foto, invierta simplemente el soporte yooter que se deslice hacia afera.

Cuando escanea diapositivas, negativos ootos con el PICS 2 SD,debe guardar las imagenes escaneadas en una tarjeta SD optional o en la memoria interna del PICS 2 SD (hasta 14 MB).Para escanear y guardar sus imagenes, sigaesticos pasos:

1. Con el cable USB incluido, conecte el PICS 2 SD ya sea a su computadora (si está encendida) o al tomacorriente de pared usingo el adaptor de alimentacion USB incluido.
2. Pulse el BOTON DE ENCENDIDO para encender el PICS 2 SD.
3. Introduzca la diapositiva, el negativo o la Foto en el soporte apropiado. (Para más información, consulte CÓMO USAR LOS SOPORTES INCLUIDOS.)
4. Inserte el soporte en el PICS 2 SD. Si está usingo el soporte de diapositivas o negativos, introduzcalo en la ranura del lado Derecho. Si está usingo el soporte de fotografias, introduzcalo en la ranura de la parte superior.
5. Mueva los dos conmutadores a la posicion apropiada: "Film Scanner" (para diapositas y negativos) o "Photo Scanner" (paraotos).
6. Antes de escanear, verá el menu principal. Puede ajustar aquí sus parámetros.

Use los BOTONES IZQUIERDA / DERECHA para navegar por las OPCIONES disponibles y pulse el BOTON ENTER para seleccionar una. Puede pulsar también el BOTON DE MODO para volver al menu principal:

• Si va a escanear una diaposita o negativo, selezione "Film" para elegir entre "Negatives" (Negativos), "Slides" (Diapositivas) o "B&W" (Negativos blanco y negro).
• Si va a escanear una Foto, seleccione "Effect" (Efcto) para elegir entre "Multicolor" (Fotografias color) y "B&W" (Fotografías blanco y negro).
• Si va a escanear una Foto, seleccione "Crop" (Recortar) y elija las dimensiones de la mesma: 3'' × 5'' ( 3.5'' × 5'' = 8.9 cm × 12.7 cm ), 4'' × 6'' ( 10.2 cm × 15.2 cm ) or 5'' × 7'' ( 12.7 cm × 17.8 cm ).
• SeLECTION "Resolution" (Resolution) para elegir entre 5M y 10M (megapíxeles). Cuanto mayor es la resolution, mejor es la calidad de laImagen escaneada.

1. Cuando haya ajustado sus parámedros y está lista para escanear sus imagenes, selección "Capture" (Capturar) en la pantalla principal. LaImagen que va a escanear aparece en la PANTALLA. Puede ajustar laImagen de las siguientes manos;

2. Puede ajustar la exposión pulsando el BOTON ENTER cuando loImagen escribe en la PANTALLA. Use los BOTONES IZQUIERDA / DERECHA para ajustar el EV (Valor de exposión) y pulse el BOTON ENTER para selecciónarlo.

3. PuedeCambiar la orientacion de laImagen pulsando los BOTONESIZQUIERDA/DERECHA.El BOTONDERCHA invirte verticalmentelaImagen y el BOTONIZQUIERDAhorizontalmente.

Nota: Cuando escaneaotos, si selecciono 3'' × 5'' (3.5'' × 5'' = 8.9 cm × 12.7 cm) o 4'' × 6'' (10.2 cm × 15.2

cm), verá el borde del soporte de fotografías, pero el software lo recorta automatistically cuando escaña (si selección los parámetros Crop (Recorte) correctos como se explicó más arriba). Para escanear laImagen, pulse el BOTON SCAN del PICS 2 SD.

1. Después de terminar el escaneado, use los BOTONES IZQUIERDA / DERECHA para seleccionar "Save" a fin de guardar las imagenes, "Cancel" para cancelar lo que escanço e intentar nuevomente o "Home" para volver al menu principal.
2. Cuando terme de escanear sus imagenes, pueda transferirlas a la computadora. Para más información, consulte CÓMOTRANSFERIR IMAGENES DESDE EL PICS 2 SD.

CÓMoyoVERY EDITARLAS IMAGENES

1. Pulse el BOTON DE MODO para partir el menu principal.
2. Use los BOTONES IZQUIERDA / DERECHA para selectionar "Playback" (Reproduccion) y pulse el BOTON ENTER. Aparece una presentacion de diapositivas de las imagenes que escaneó.
3. Cuando vea laImagen que quiere editar, pulse el BOTON ENTER. La presentacion se detiene.

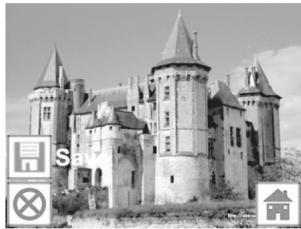

4. Pulse el BOTON ENTER other vez. Aparecen various iconos a los costados de la PANTALLA. Use los BOTONES IZQUIERDA / DERECHA para navegar por los iconos y pulse el BOTON ENTER para seleccionarlo, lo dequee.

Girar +90^ : Gira laImagen 90 grados en sentido horario.
Girar -90^ : Gira laImagen 90 grado en sentido antihorario.
- Eliminar: Elimina laImagen.
Salir: Vuelve a la presentación de diapositivas.
Guardar: Guarda laImagen despues de que haga los ambacios. (Si no guarda laImagen, perdera los ambacios cuando vuelva a la presentacion de diapositivas.)
- Inicio: Vuelve al menu principal.

CÓMOTRANSFERIRIMÁGENES DESDEEL PIC2SD

1. Conecte el PICS 2 SD a su computadora con el cable USB incluido.
2. Pulse el BOTON DE MODO para Abrir el menu principal.
3. Use los BOTONES IZQUIERDA / DERECHA para selectionar "USB MSDC" y pulse el BOTON ENTER. Aparece en la PANTALLA el symbolo del USB, que significa que el PICS 2 SD está funciona como dispositivo USB remoto a ser leido por la computadora.
4. Ahora puede ver o transferir las imagenes escaneadas a la computadora (tal como haría desde una unidad USB remota o un lector de tarjetas SD).

Pulse el BOTON DE MODO para volver al menu principal.

ESPECIFICACIONES

Sensor deImagen	Sensor CMOS de 5.1 mega pixels
Especificaión de la cubierta	F= 4.83
Balance de color	Automática
Control de exposición	Automática
Interfaz de PC	USB 2.0
AltaResolution del barrido	2500 ppi por interpolación
Fuente de luz de fondo	3 LED blancos
Soportes de fotografías	3.5" x 5" (8.9 cm x 12.7 cm)
	4" x 6" (10.2 cm x 15.2 cm)
	5" x 7" (12.7 cm x 17.8 cm)
Requisitos de sistemas	Windows XP / Windows Vista (32-bit o 64-bit) / Windows 7
Alimentación	Śde el puerto USB
Dimensiones	22 x 20.8 x 14.7 cm

Especificationes sujetas a cambio sin previo aviso.

SOLUTION DE PROBLEMAS

PROBLEMA	CAUSA POSIBLE	RESOLUCION
Mi computadora no reconoce el PICS 2 SD.Aparecido a "...menasaje de Windows que dice "device not recognized"(Dispositivo no reconocido)	PICS 2 SD no enchufado en un puerto USB de alta velocidad.	Su computadoraIBE tener un puerto USB 2.0 para comunicarse con el PICS 2 SD.Verifiquee si está instalado USB 2.0 en su computadora.Si no lo tiene, podeactualizar sus puertos USB. Estehardware está disponible en la mayoría de las tiendas de electrónica.
Tengo un puerto USB 2.0 en mi computadora, pero todas no reconoce a mi PICS 2 SD.	Todo los puertos de la computadoraSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOseo.	Aúnque pueda tener instalado USB 2.0, poder ocurreir que no todos sus puertos USB se compatibles con USB 2.0.Verifiquee todos sus puertos USB para encontrarlos compatibles con 2.0
Advertencia de Windows de que el dispositivo "has not passed Microsoft logo testing" (no bajo la prueba del logo de Microsoft).	Esto es normal.Puedecontinuar.	Elija "Continue anyway" (Continuar igualmente).La copiadora de imagenes no dafarrá a su computadora.(La certificación de Windows de este software está en proceso).
Mi PICS 2 SD configuración peroalgunas de mis diapositivas o negativos parecen sobreexpuestos.	El tiempo de autoexposiónvaria de averedor ala configuraciónde su computadora.	La copiadora de imagenes se autoajustaa la exposiónde su diapositiva o negativo.Espere que la planta de vista en vivo terminé de ajustarse para la exposión y luego hagablick en "snap shot" o pulse el botón de copia de la parte superior de la copiadora de imagenes.Revise sus diapositivas o negativos para ver sypotenhaber sido sobreexpuestos cuando se revelaron originalmente.Se dispone de varias aplicaciones de software de ajustede fotografías para "limpiear" su fotocrunci digitalizada.

Este Trickbone en el producto o en las instrucciones significa que su equipo eletrico y electrónico debe ser desechado al final de su vidautilseparadamente de sus residuos domesticos. Existen sistemas de recoleccion por separado para recicrado en la Unión Europea. Para mas informacion, consulte a la autoridad local o al minorista al que compró el producto.
