HE-635 - INSTALLATION MANUAL - Horno empotrado TEKA - Manual de uso y guía de instrucciones gratis

Título	Descripción
Tipo de producto	Horno empotrable eléctrico
Características técnicas principales	Horno multifuncional con varios modos de cocción
Alimentación eléctrica	230 V, 50 Hz
Dimensiones aproximadas	60 x 60 x 55 cm (An x Al x Pr)
Peso	Aproximadamente 30 kg
Compatibilidades	Compatible con cocinas empotrables estándar
Potencia	Aproximadamente 3000 W
Funciones principales	Cocción tradicional, calor circulante, grill, descongelación
Mantenimiento y limpieza	Limpieza fácil con un revestimiento interior esmaltado
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto por parte del fabricante
Seguridad	Protección contra el sobrecalentamiento, puerta fría
Información general útil	Garantía de 2 años, manual de usuario incluido

Preguntas frecuentes - HE-635 - INSTALLATION MANUAL TEKA

¿Cómo puedo instalar correctamente el TEKA HE-635?

Por favor, siga los pasos de instalación proporcionados en el manual de instalación. Asegúrese de cumplir con las dimensiones y las recomendaciones de seguridad.

¿Cuáles son las dimensiones mínimas requeridas para la instalación?

Las dimensiones mínimas requeridas para la instalación se indican en el manual. Asegúrese de dejar suficiente espacio alrededor del aparato para una ventilación adecuada.

¿Qué tipo de enchufe eléctrico se necesita para el TEKA HE-635?

El TEKA HE-635 necesita un enchufe eléctrico de 230 V. Verifique que la alimentación eléctrica cumpla con las especificaciones del producto.

¿Cómo debo conectar el TEKA HE-635 a la alimentación de agua?

Para conectar el aparato a la alimentación de agua, siga las instrucciones específicas en el manual y utilice tuberías que cumplan con las normas vigentes.

¿Qué hacer si el aparato no se enciende después de la instalación?

Verifique que el aparato esté correctamente enchufado a la toma de corriente y que la alimentación esté activa. Consulte el manual para otras soluciones de resolución de problemas.

¿Cómo ajustar la temperatura del agua en el TEKA HE-635?

Para ajustar la temperatura del agua, utilice el panel de control de acuerdo con las instrucciones del manual de usuario.

¿Hay recomendaciones de mantenimiento para el TEKA HE-635?

Sí, el manual de instalación contiene recomendaciones de mantenimiento regular para asegurar el buen funcionamiento de su aparato.

¿Qué hacer si encuentro una fuga de agua?

En caso de fuga, corte inmediatamente la alimentación de agua y electricidad, luego consulte el manual para pasos adicionales de resolución de problemas o contacte a un profesional.

¿Dónde puedo encontrar piezas de repuesto para el TEKA HE-635?

Las piezas de repuesto se pueden pedir a su distribuidor local de TEKA o a través del sitio oficial de TEKA.

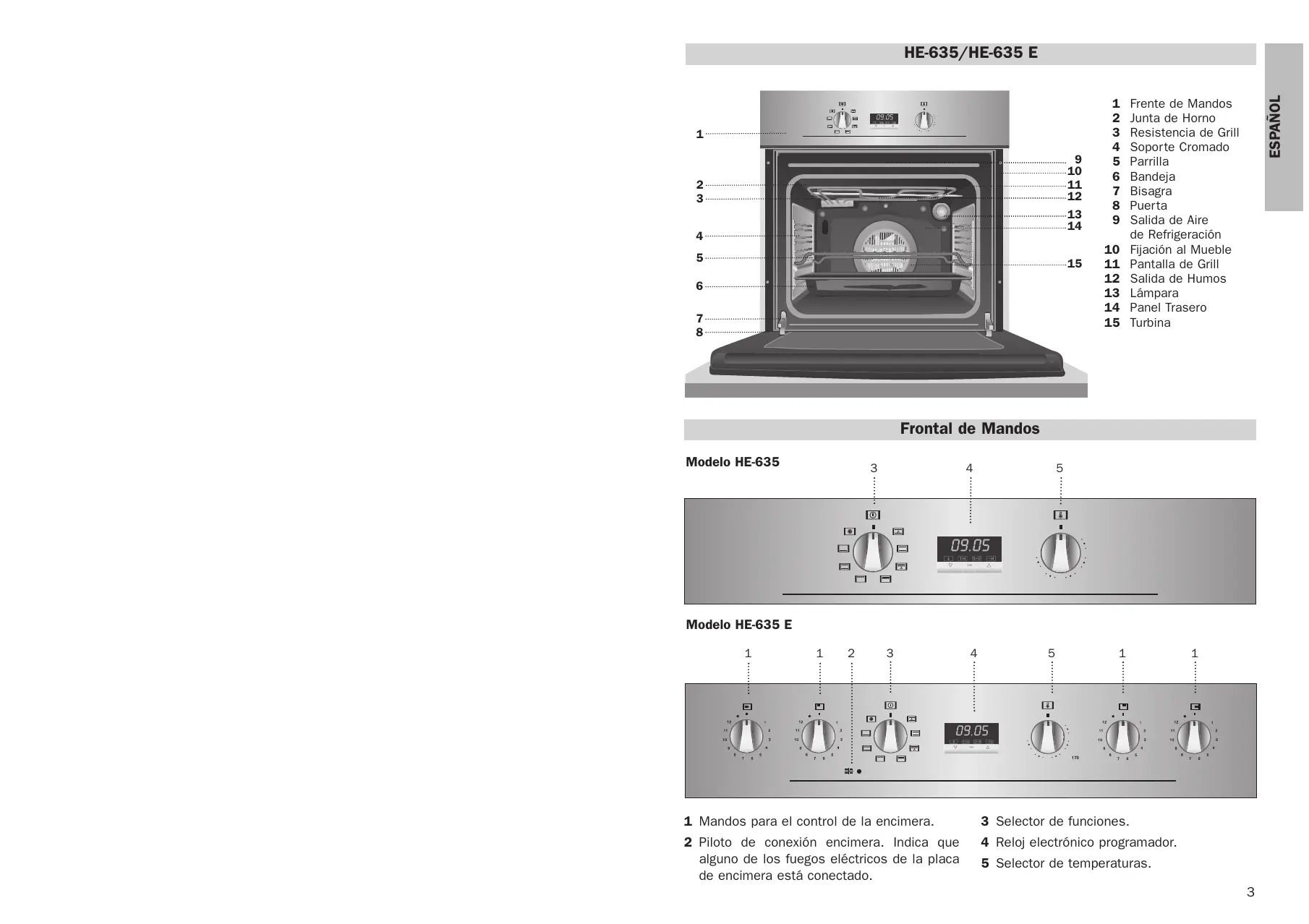

MANUAL DE USUARIO HE-635 - INSTALLATION MANUAL TEKA

Hoja de Características

Folha de Características

Feature List

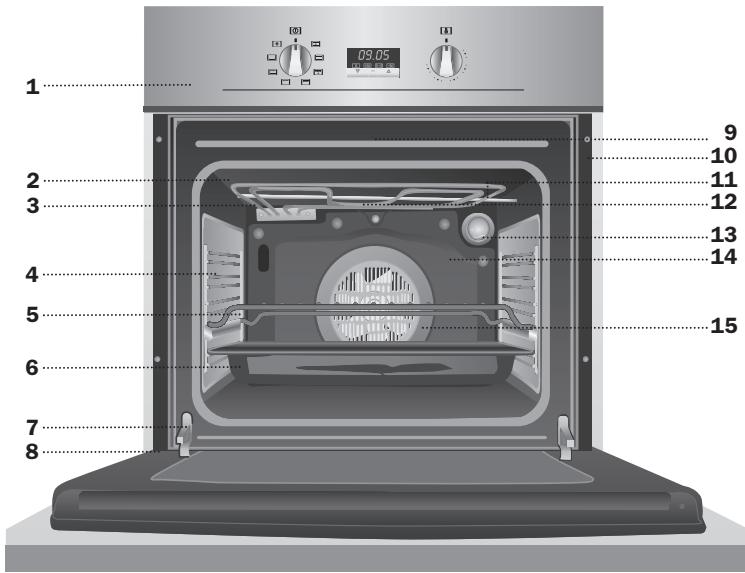

1 Frente de Mandos
2 Junta de Horno
3 Resistencia de Grill
4 Soporte Cromado
5 Parrilla
6 Bandeja
7 Bisagra
8 Puerta
9 Salida de Aire de Refrigeración

10 Fijación al Mueble
11 Pantalla de Grill
12 Salida de Humos
13 Lámpara
14 Panel Trasero
15 Turbina

Frontal de Mandos

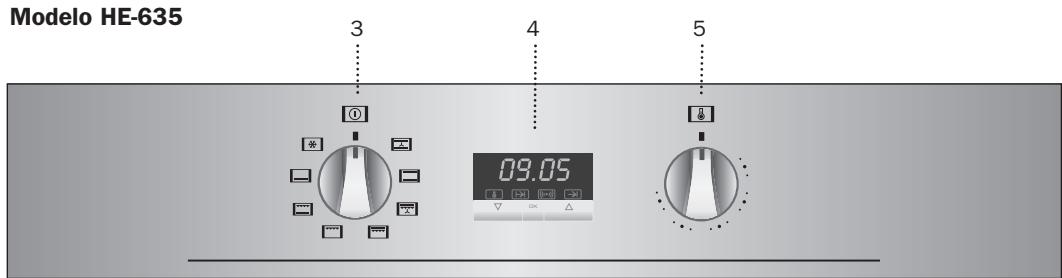

Modelo HE-635 3 4 5 09.05

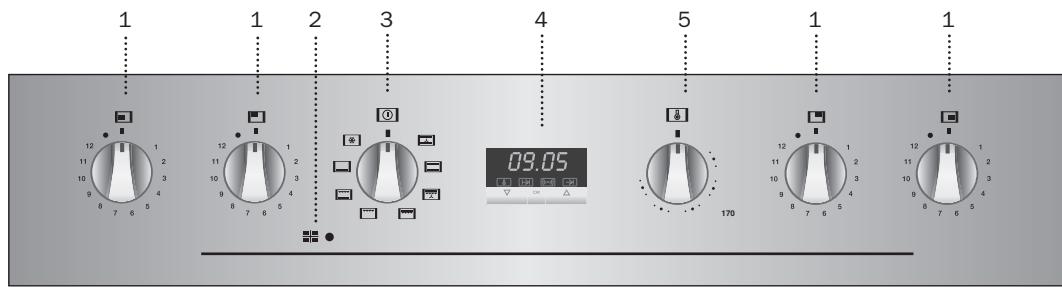

Modelo HE-635 E

1 12 11 10 9 8 7 6 5 4 2 1 2 3 4 3 12 11 10 9 8 7 6 5 4 0 09.05 170 5 1 12 11 10 9 8 7 6 5 4 1 12 11 10 9 8 7 6 5

1 Mandos para el control de la encimera.
2 Piloto de conexión encimera. Indica que alguno de los fuegos eléctricos de la placa de encimera está conectado.

3 Selector de funciones.
4 Reloj electrónico programador.
5 Selector de temperaturas.

Funciones del Horno

□ Desconexión del horno

Convencional con Turbina

Adecuado para asados y pastelería. El ventilador reparte de forma uniforme el calor en el interior del horno, reduciendo el tiempo y la temperatura de cocinado.

Convencional

Se usa en bizcochos y tartas en los que el calor recibido debe ser uniforme y para que consigan una textura esponjosa.

MaxiGrill con Turbina

Permite el asado uniforme al mismo tiempo que dora superficialmente. Ideal para parrilladas. Especial para piezas con gran volumen como aves, caza,... Se recomienda colocar la pieza de carne sobre la parrilla del horno y la bandeja por debajo, para el escurrido de jugos o grasa.

MaxiGrill

Permite el gratinado en mayores superficies que en Grill, así como una mayor potencia de gratinado, obteniendo un dorado del alimento de forma más rápida.

Grill

Gratinado y asado superficial. Permite el dorado de la capa exterior sin afectar al interior del alimento. Indicado para piezas planas como bistec, costillas, pescado, tostadas.

Atención

Durante el uso de la función Grill, MaxiGrill o MaxiGrill con Turbina la puerta debe manti-nerse cerrada.

Grill y Solera

Especial para asados. Puede usarse para cualquier pieza, independiente de su tamaño.

Solera

Calor sólo desde la parte inferior. Apropiado para calentar platos o levantar masas de repostería y afines.

Descongelación

Esta función es apropiada para descongelaciones suaves de alimentos. En especial aquellos que son consumidos sin calentar, por ejemplo cremas, pastas, tartas, pasteles, etc.

Nota

La lámpara permanece encendida en cualquier función de cocinado.

Manejo del Horno

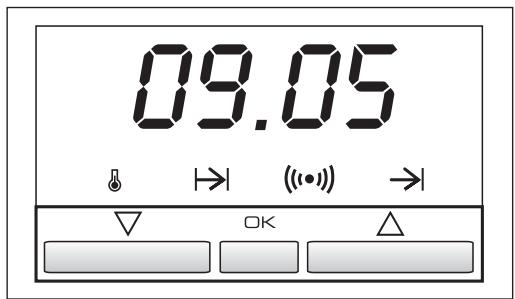

Puesta en Hora del Reloj Electrónico

Al conectar su horno, observará que en el reloj aparece parpadeando la indicación 00:00. Pulsando las teclas ▽ ó △ pondrá el reloj en hora; a continuación escuchará 2 beep seguidos como confirmación de la hora elegida.

Si desea modificar la hora, pulse las teclas ∇ ó △ hasta que parpadee la hora actual. A continuación pulse la tecla ☐K . Pulsando las teclas ∇ ó △ podrá modificar la hora. Finalmente escuchará 2 beep seguidos como confirmación del cambio realizado.

Funcionamiento Manual

Tras poner el reloj en hora, su horno está listo para cocinar. Seleccione una función de cocinado y una temperatura.

Durante el cocinado observará que el símbolo se ilumina para indicar la transmisión de calor al alimento. Este símbolo se apaga cuando se alcanza la temperatura seleccionada.

Para apagar el horno, ponga los mandos en posición □.

Funciones del Reloj Electrónico

Avisador: Genera una señal acústica al cabo del tiempo, para ello no es necesario que el horno esté cocinando.

Duración del Cocinado: Permite cocinar durante un tiempo seleccionado, a continuación el horno se apagará de forma automática.

Hora de Finalización del Cocinado: Permite cocinar hasta una hora establecida, a continuación el horno se apagará de forma automática.

Duración y Fin del Cocinado: Permite programar la duración y la hora de finalización del cocinado. Con esta función el horno se pondrá en marcha de forma automática a la hora necesaria para cocinar durante el tiempo seleccionado (Duración) y finalizando de forma automática a la hora que le hayamos indicado (Fin del Cocinado).

Programación del Avisador

1 Pulse la tecla △ hasta que el símbolo () se ilumine. A continuación pulse la tecla OK.
2 Seleccione el tiempo tras el cual desea que el reloj avise, pulsando las teclas ∇ ó △.
3 Posteriormente sonarán 2 beep seguidos, se mostrará la hora actual y el símbolo ( () ) permanecerá iluminado, indicando que el avisador ya está programado.
4 Transcurrido el tiempo programado, sonará una señal acústica y el símbolo («•») empezará a parpadear.
5 Pulse cualquier tecla para detener la señal acústica, en ese momento el símbolo («•») se apagará.

En cualquier momento usted puede visualizar el tiempo restante, pulsando las teclas ▽ ó △ hasta que el símbolo [(••)] parpadee y pulsando luego la tecla □K. En ese momento usted puede modificar el tiempo seleccionado pulsando las teclas ▽ ó △. A continuación escuchará 2 beep seguidos como confirmación del cambio.

Si desea ver de forma permanente el tiempo restante hasta la finalización, pulse las teclas ▽ ó △ hasta que el símbolo [(■)] parpadee y luego pulse la tecla □K de forma prolongada. El símbolo [(■)] estará parpadeando. Para volver a la hora actual basta con pulsar de nuevo la tecla OK de forma prolongada.

Programación de la Duración del Cocinado

1 Pulse las teclas ▽ ó △ hasta que el símbolo ➔ se ilumine. A continuación pulse la tecla ☐K.

2 Seleccione la duración, pulsando las teclas ∇ ó △.

3 Posteriormente sonarán 2 beep seguidos, se mostrará la hora actual y el símbolo → permanecerá iluminado, indicando que su horno se apagará de forma automática.

4 Seleccione una función y una temperatura de cocinado.

5 Transcurrida la duración del cocinado, el horno se desconectará, sonará una señal acústica y el símbolo ➞ parpadeará.

6 Pulse cualquier tecla para detener la señal acústica, encendiéndose el horno de nuevo.

7 Ponga los mandos en posición □ para apagar el horno.

En cualquier momento usted puede visualizar el tiempo restante de cocinado, pulsando las teclas ▽ ó △ hasta que el símbolo ➞ parpadee y pulsando luego la tecla ☐K. En ese momento usted puede modificar el tiempo seleccionado pulsando las teclas ▽ ó △. A continuación escuchará 2 beep seguidos como confirmación del cambio.

Si desea ver de forma permanente el tiempo restante hasta la finalización, pulse las teclas ▽ ó △ hasta que el símbolo ➔ parpadee y luego pulse la tecla ☐K de forma prolongada. El símbolo ➔ estará parpadeando. Para volver a la hora actual basta con pulsar de nuevo la tecla ☐K de forma prolongada.

Programación de la Hora de Finalización del Cocinado

1 Pulse las teclas ∇ ó △ hasta que el símbolo → se ilumine. A continuación pulse la tecla OK.
2 Seleccione la hora de finalización del cocinado, pulsando las teclas ▽ ó △.
3 Posteriormente sonarán 2 beep seguidos, se mostrará la hora actual y el símbolo → permanecerá iluminado, indicando que su horno se apagará de forma automática.

4 Seleccione una función y una temperatura de cocinado.
5 Alcanzada la hora seleccionada el horno se desconectará, sonará una señal acústica y el símbolo → parpadeará.
6 Pulse cualquier tecla para detener la señal acústica, encendiéndose el horno de nuevo.
7 Ponga los mandos en posición □ para apagar el horno.

En cualquier momento usted puede visualizar la hora de finalización del cocinado, pulsando las teclas ▽ ó △ hasta que el símbolo → parpadee y pulsando luego la tecla OK. En ese momento usted puede modificar la hora de finalización seleccionada pulsando las teclas ▽ ó △. A continuación escuchará 2 beep seguidos como confirmación del cambio.

Puede emplear esta función aunque usted ya esté cocinando con su horno. Para ello siga las instrucciones indicadas salvo la número 4.

Programación de la Duración y Fin del Cocinado

1 Pulse las teclas ▽ ó △ hasta que el símbolo ➔ se ilumine. A continuación pulse la tecla OK.
2 Seleccione la duración, pulsando las teclas ∇ ó △.
3 Posteriormente sonarán 2 beep seguidos, se mostrará la hora actual y el símbolo permanecerá iluminado.
4 Pulse las teclas ▽ ó △ hasta que el símbolo → se ilumine. A continuación pulse la tecla OK.
5 Seleccione la hora de finalización del cocinado, pulsando las teclas ▽ ó △.
6 Posteriormente sonarán 2 beep seguidos, se mostrará la hora actual y el símbolo → permanecerá iluminado.
7 Seleccione una función y una temperatura de cocinado.

8 El horno permanecerá desconectado, quedándose iluminados los símbolos y . Su horno está programado.
9 Cuando se alcance la hora de comienzo del cocinado, el horno se pondrá en marcha y se realizará el cocinado durante el tiempo seleccionado.
10 Alcanzada la hora de finalización que se había programado, el horno se desconectará, sonará una señal acústica y los símbolos y parpadearán.
11 Pulse cualquier tecla para detener la señal acústica, encendiéndose su horno de nuevo.
12 Ponga los mandos en posición □ para apagar el horno.

Si usted desea modificar la hora de finalización, pulse las teclas ▽ ó △ hasta que se ilumine el símbolo → y pulse la tecla □K. En ese momento usted puede modificar la hora seleccionada pulsando las teclas ▽ ó △. A continuación escuchará 2 beep seguidos como confirmación del cambio.

Atención

En caso de un corte de suministro eléctrico, se borrará toda la programación de su reloj electrónico y aparecerá parpadeando la indicación 00:00 en el reloj. Deberá ponerlo en hora y programarlo de nuevo.

09.05 ↓ → (<<•)) → ▼ OK △

HE-635/HE-635 E

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

Acerto do Relógio Electrónico
