Título	Valor / Descripción
Tipo de producto	Pantalla LCD profesional
Tamaño de la pantalla	46 pulgadas
Resolución	1920 x 1080 píxeles (Full HD)
Tecnología de visualización	LCD con retroiluminación LED
Contraste	3000:1
Brillo	700 cd/m²
Ángulos de visión	178° horizontal y vertical
Conectividad	HDMI, DisplayPort, DVI-D, VGA, USB
Alimentación eléctrica	100-240 V AC, 50/60 Hz
Consumo eléctrico	160 W (máximo)
Dimensiones aproximadas	1026 x 615 x 75 mm (sin soporte)
Peso	22 kg
Funciones principales	Visualización dinámica, visualización en red, modo retrato y paisaje
Mantenimiento y limpieza	Utilizar un paño suave y un limpiador no abrasivo
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a través del fabricante
Seguridad	Conforme a las normas de seguridad CE, RoHS
Información general	Ideal para entornos profesionales, salas de reuniones y espacios públicos

Preguntas frecuentes - M46 NEC

¿Cómo conectar el NEC M46 a un ordenador?

Utilice un cable HDMI o VGA para conectar el monitor al ordenador. Asegúrese de que el monitor esté encendido y que se haya seleccionado la entrada correcta.

¿Qué hacer si la pantalla permanece negra?

Verifique que el monitor esté alimentado y que el cable esté correctamente conectado. Intente cambiar de entrada o probar con otro cable.

¿Cómo ajustar el brillo y el contraste?

Acceda al menú de configuración utilizando los botones ubicados en el monitor. Busque las opciones de brillo y contraste y ajústelas según sus preferencias.

El monitor muestra colores distorsionados, ¿qué hacer?

Verifique la configuración de color en el menú del monitor. Si el problema persiste, intente restablecer la configuración de fábrica.

¿Cómo actualizar el firmware del NEC M46?

Descargue la última versión del firmware desde el sitio oficial de NEC. Siga las instrucciones proporcionadas para realizar la actualización a través de una memoria USB.

¿Hay alguna forma de bloquear la configuración del monitor?

Sí, puede bloquear la configuración en el menú de configuración. Busque la opción de bloqueo y siga las instrucciones en pantalla.

¿Cómo resolver problemas de conectividad inalámbrica?

Verifique que el monitor esté conectado a la red Wi-Fi correcta. Asegúrese de que la señal sea fuerte y trate de reiniciar el monitor y el router.

El sonido del monitor no funciona, ¿qué hacer?

Asegúrese de que el volumen esté alto y que el cable de audio esté correctamente conectado. También verifique la configuración de audio de su dispositivo fuente.

¿Cómo limpiar la pantalla del NEC M46?

Utilice un paño suave y seco para limpiar la pantalla. Evite limpiadores abrasivos y agua para no dañar la superficie.

MANUAL DE USUARIO M46 NEC

Información importante. ..Espanol-2

Precauciones de seguridad y mantenimiento. ..Espanol-3

Uso recomendado. ..Espanol-4

Contenidos del paquete. .Espanol-5

Instalación

Montaje. Espanol-6

Conexión de accesos de montaje. ..Espanol-7

Remoción del soporte . Espanol-8

Requisitos de ventilación, Tapa del interruptor de corriente principal, Prevencion de caidas. ..Espanol-9

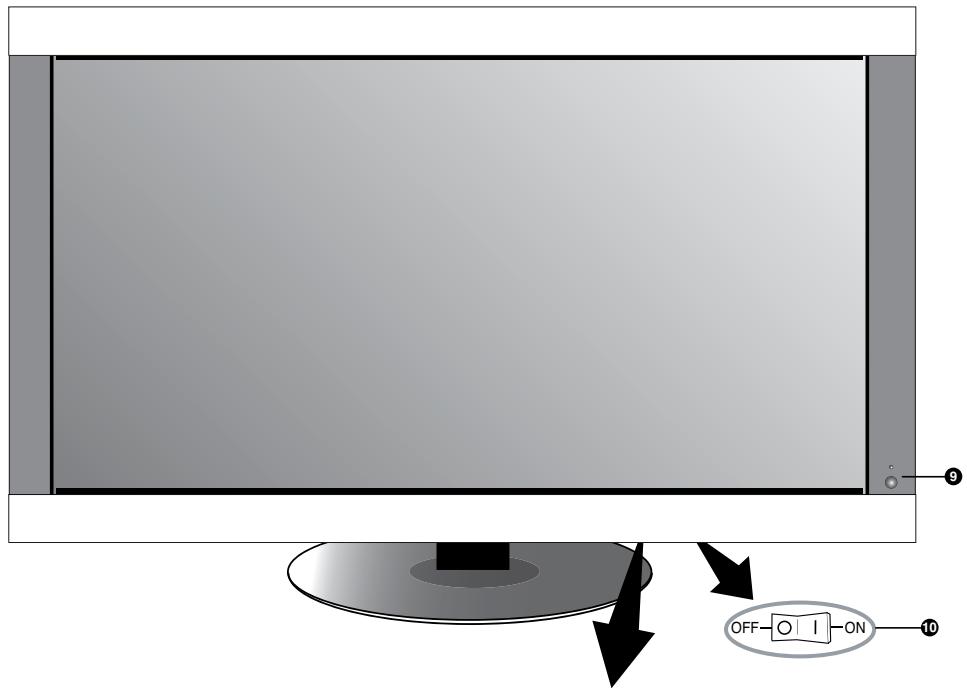

Nombres y unidades de las piezas

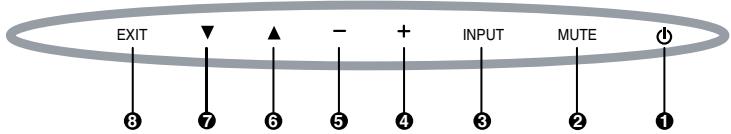

Panel de control. Espanol-10

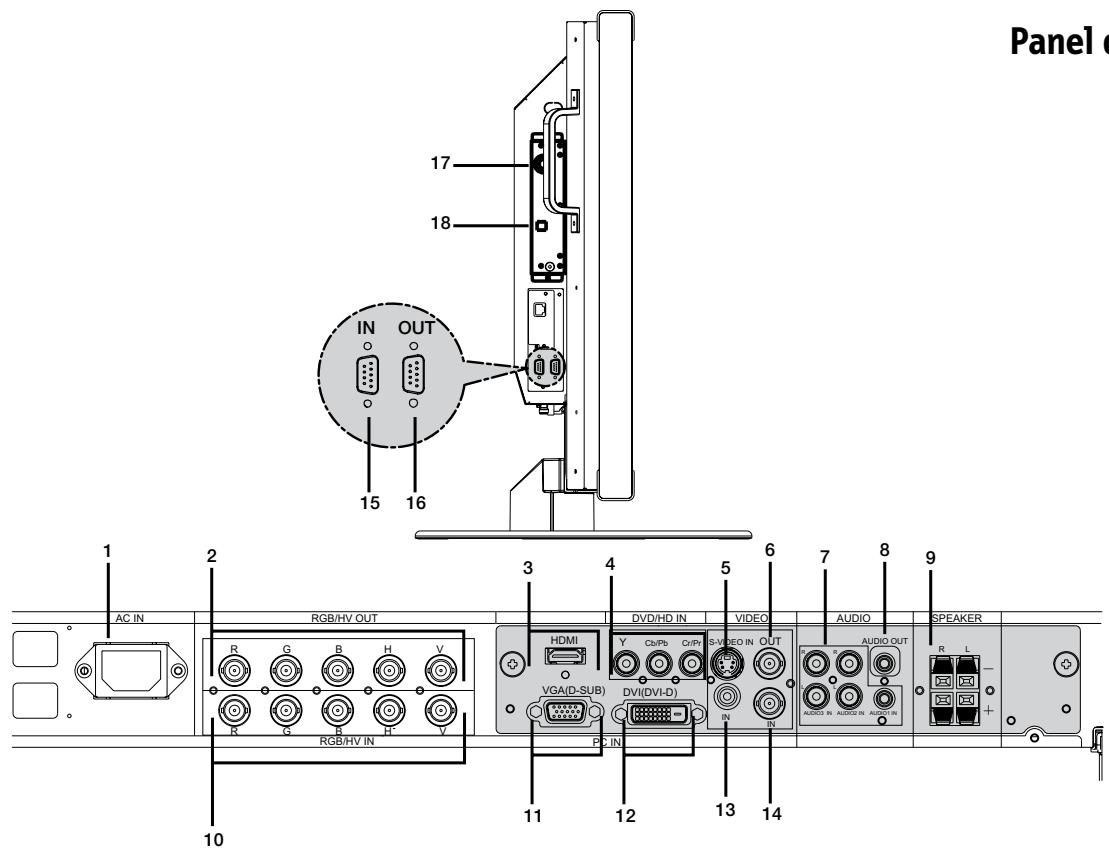

Panel de terminal ..Espanol-11

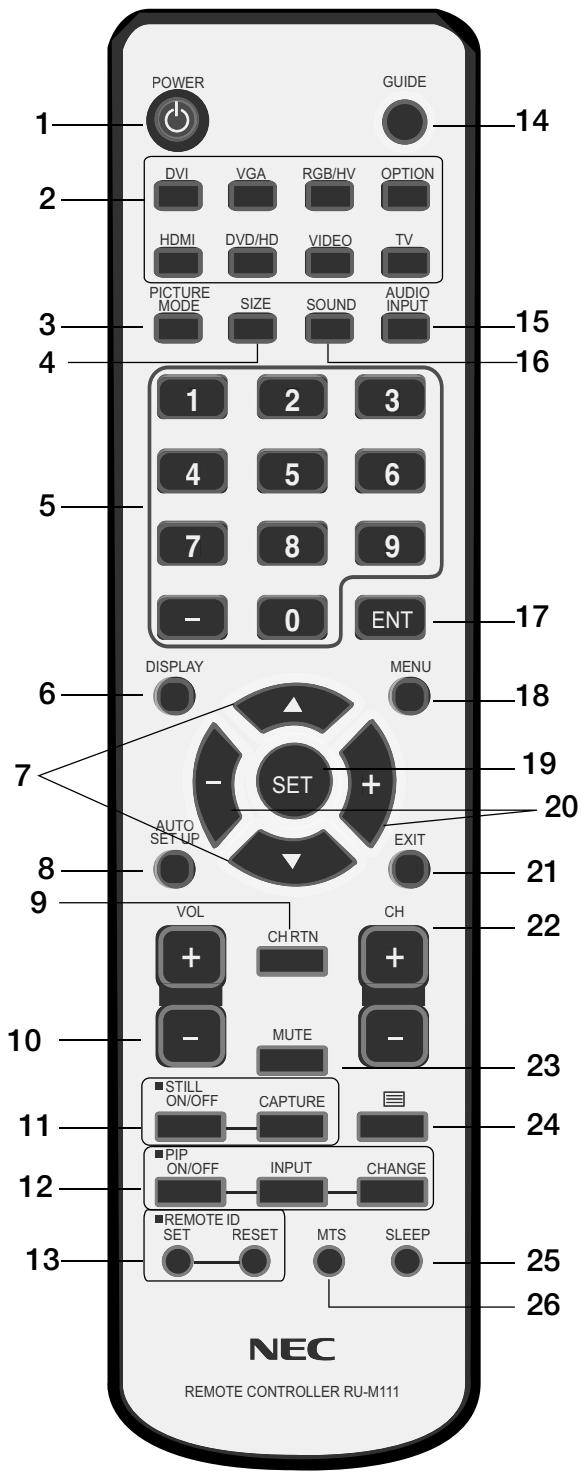

Controlremoto . Espanol-12

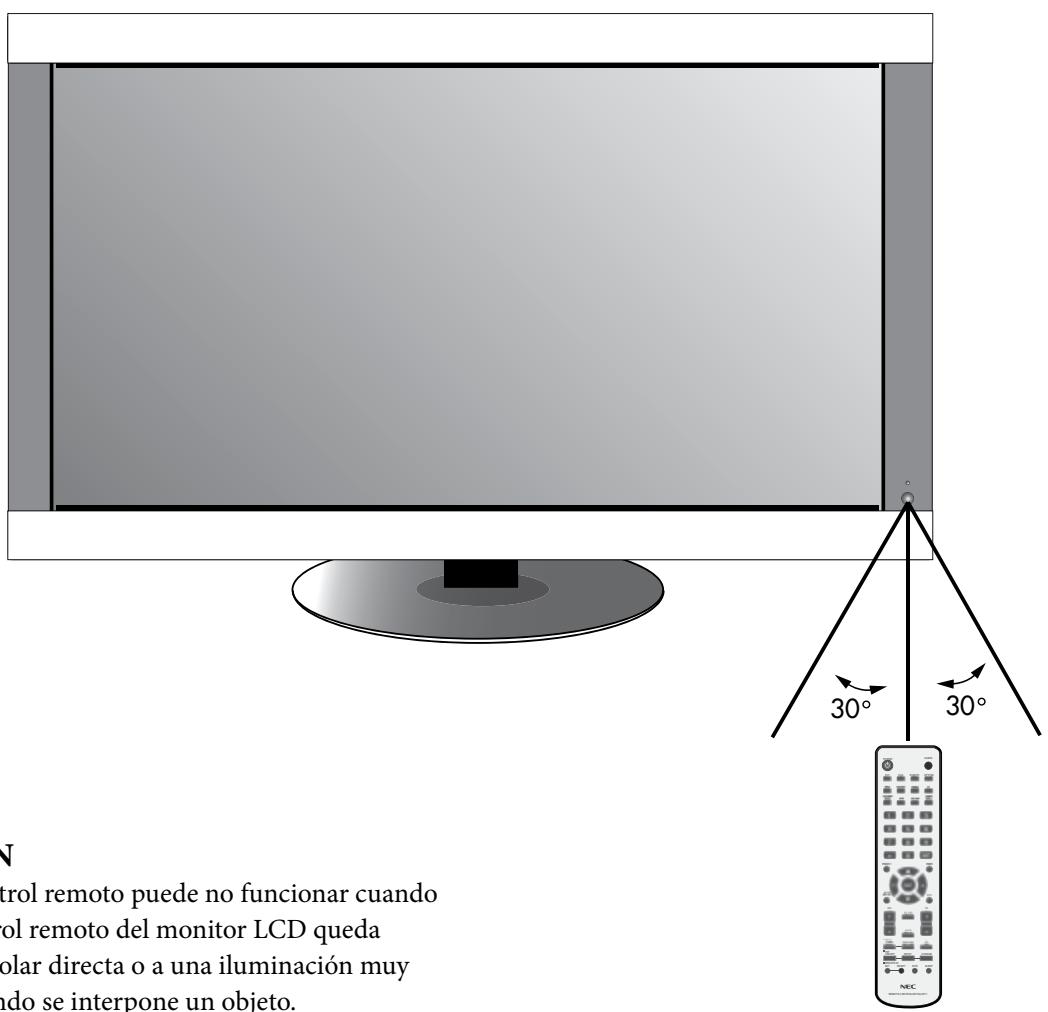

Rango operativo del control remoto. .Espanol-14

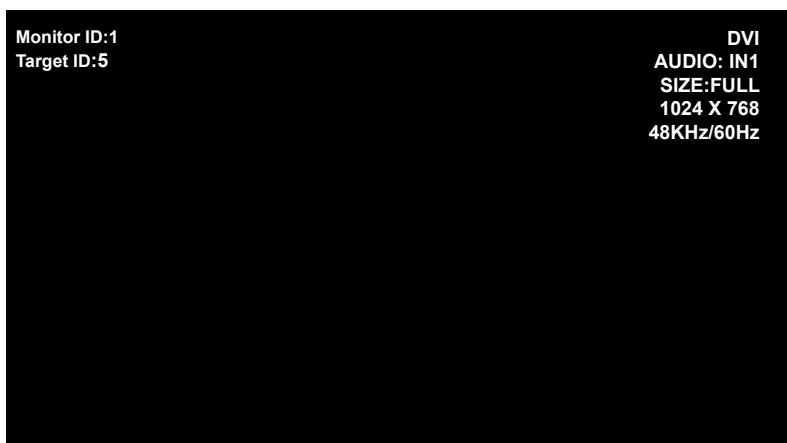

Función Identificación de control remot. ..Espanol-15

Configuración. Espanol-16

Conexiones

Conexión del monitor LCD a la PC .Espanol-18

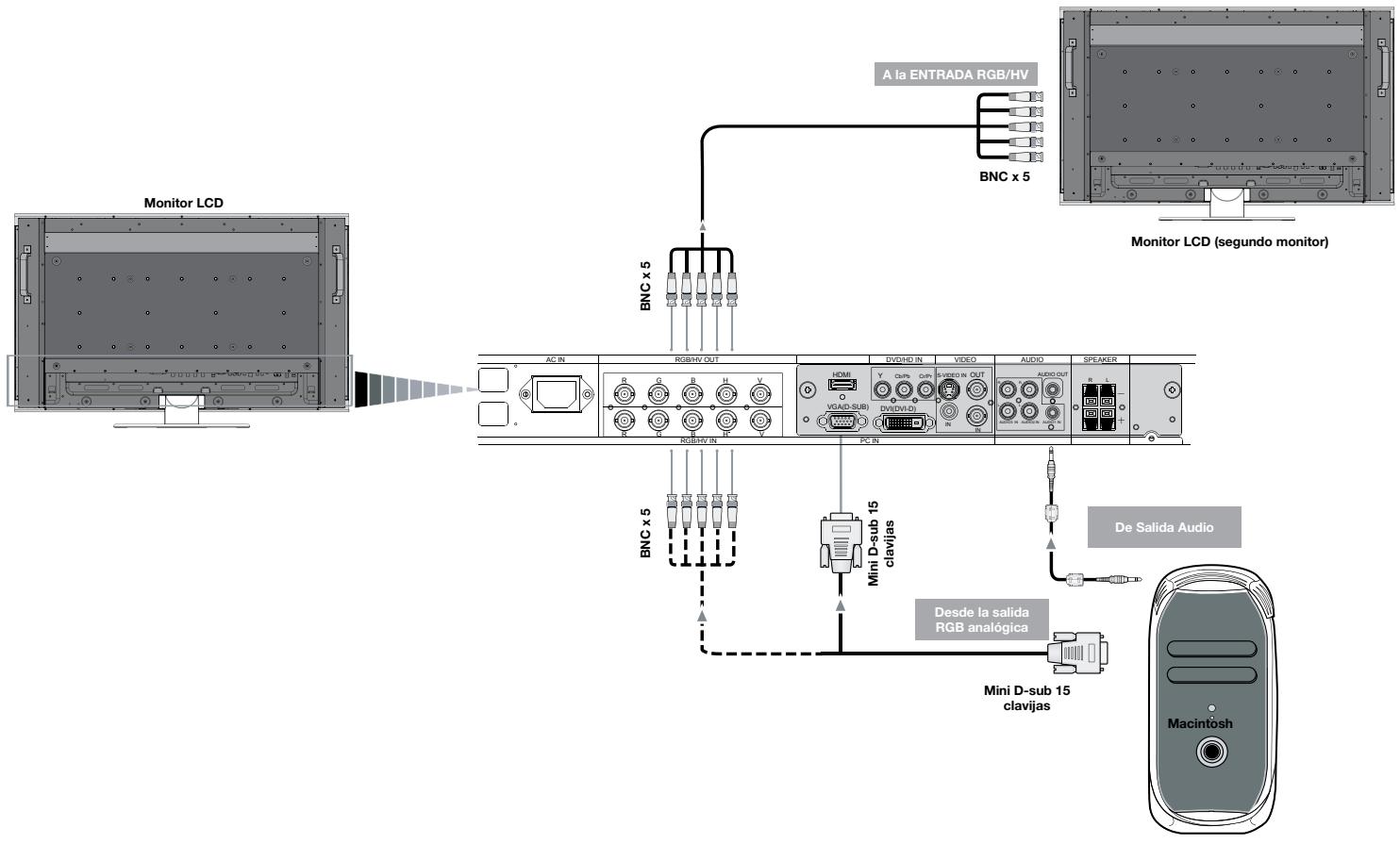

Conexión a una computadora Macintosh............Espanol-19

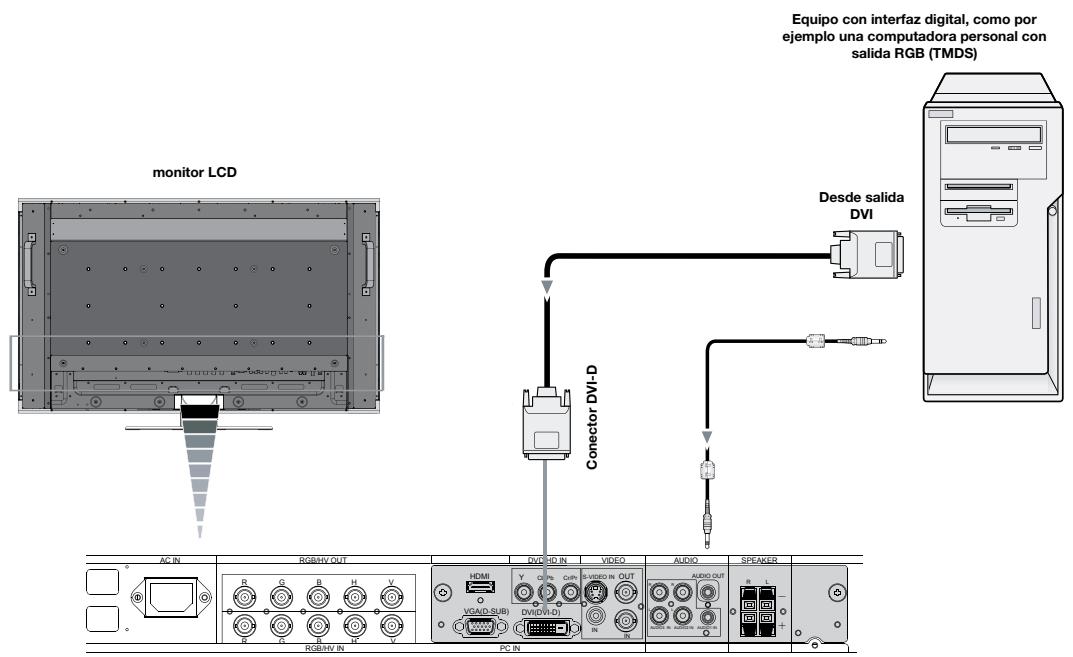

Conexión a una computadora con calidad digital. Espanol-20

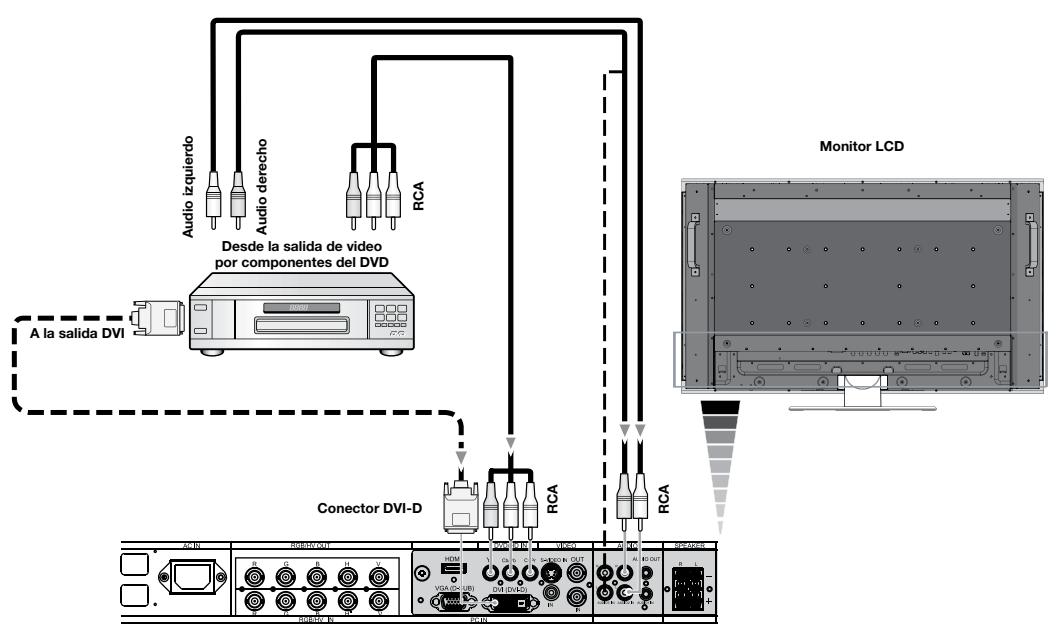

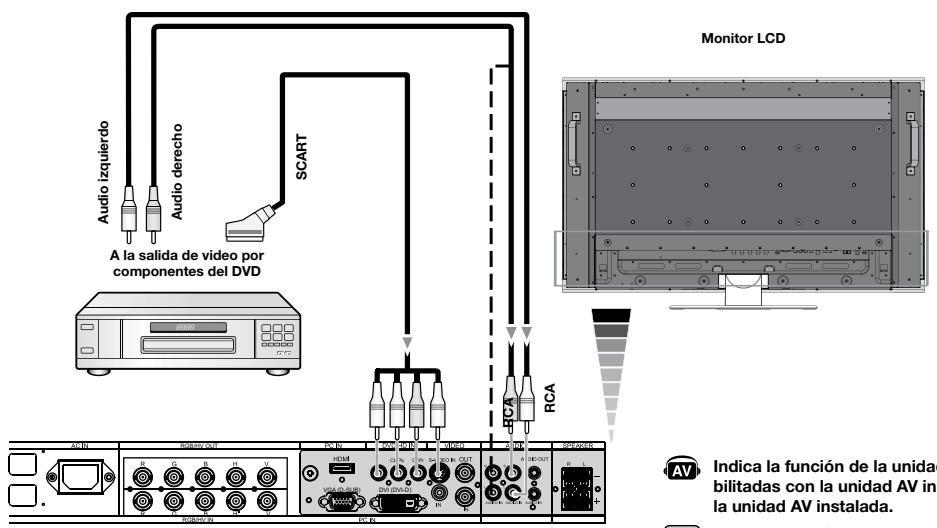

Conexión de un reproductor de DVD con un componente externo............Espanol-21

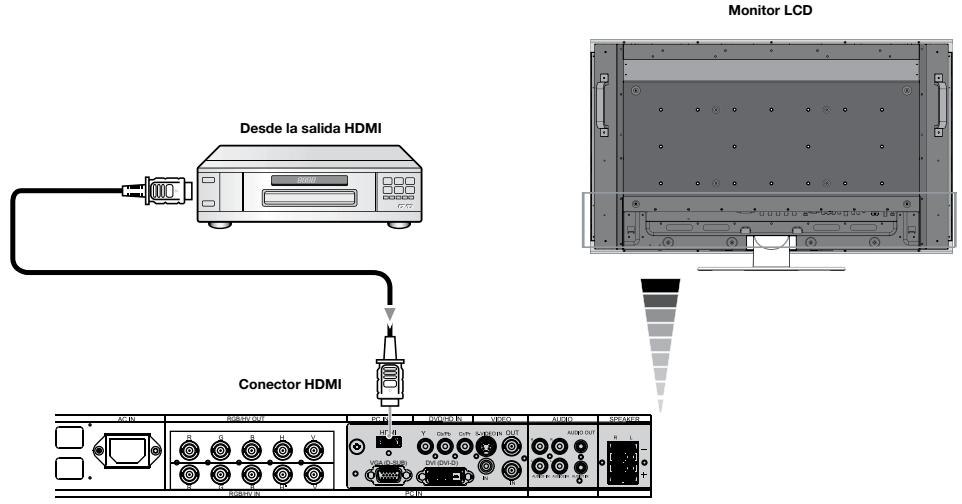

Conexión de un reproductor de DVD con HDMI externo............Espanol-22

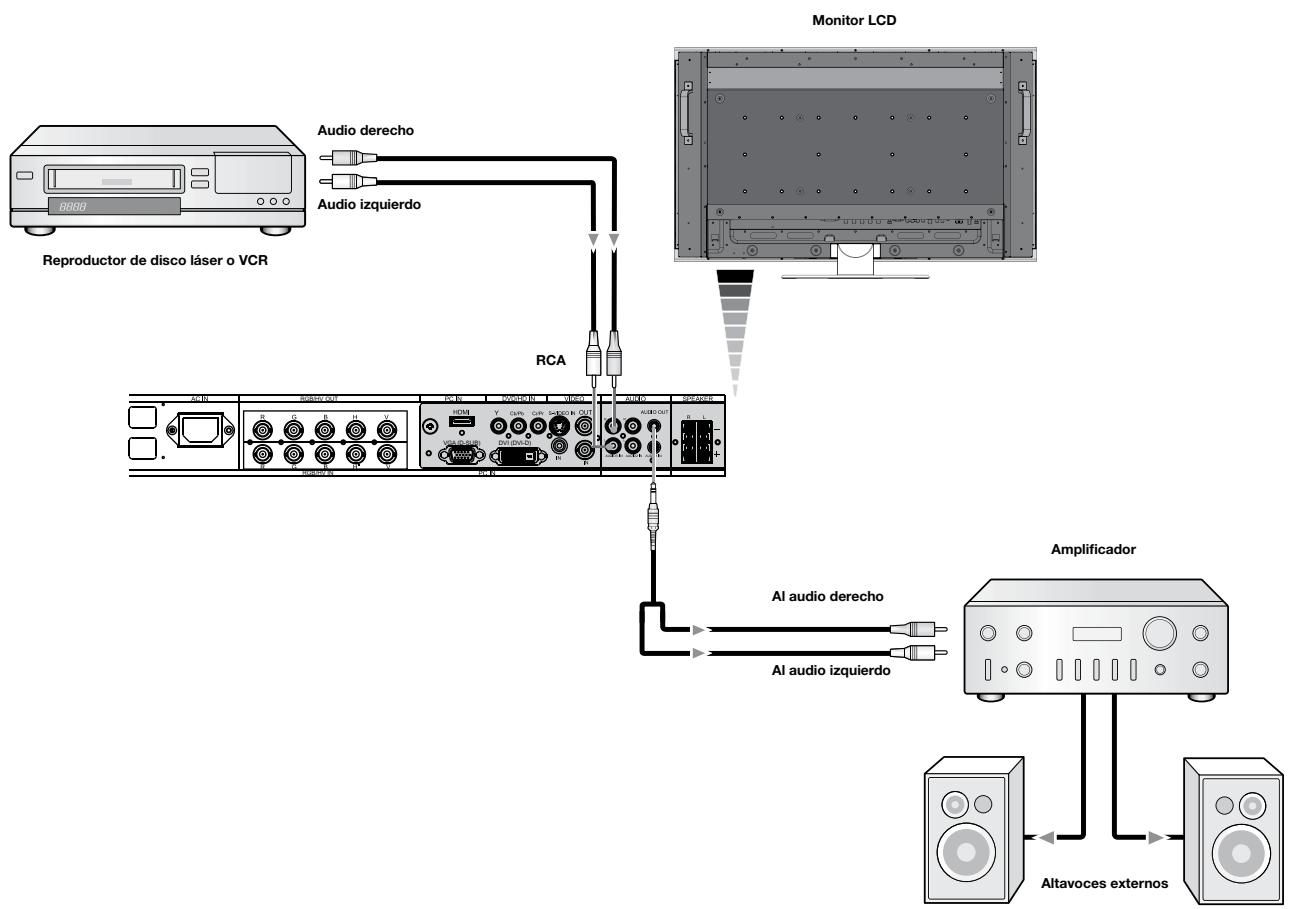

Conexión a un amplificador de estéreo. Espanol-23

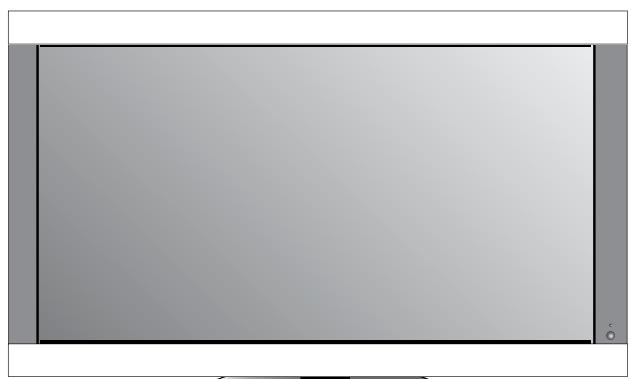

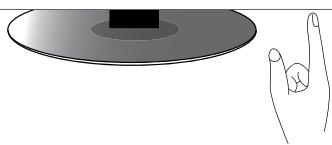

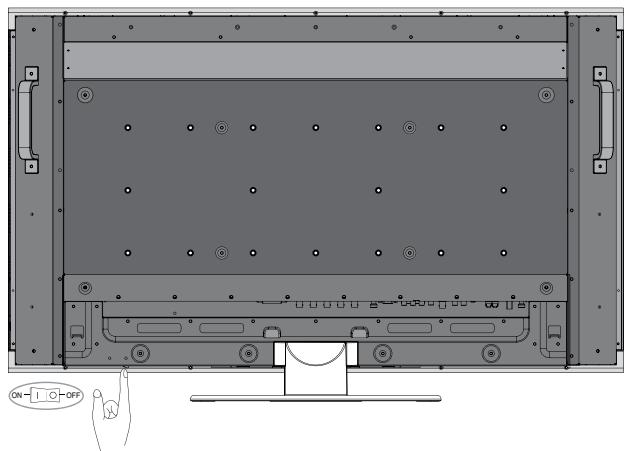

Modos ENCENDIDO y APAGADO .Espanol-24

Indicador de corriente. ..Espanol-25

Administración de la energia............Espanol-25

Tamaño de laImagen .Espanol-25

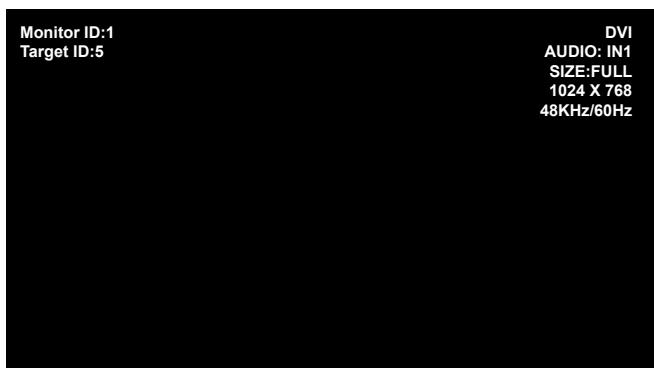

Modo deImagen.. .Espanol-25

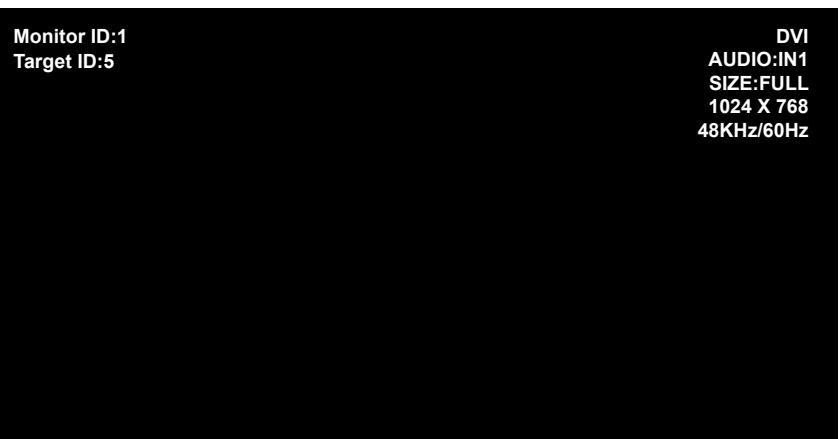

Información OSM. Espanol-25

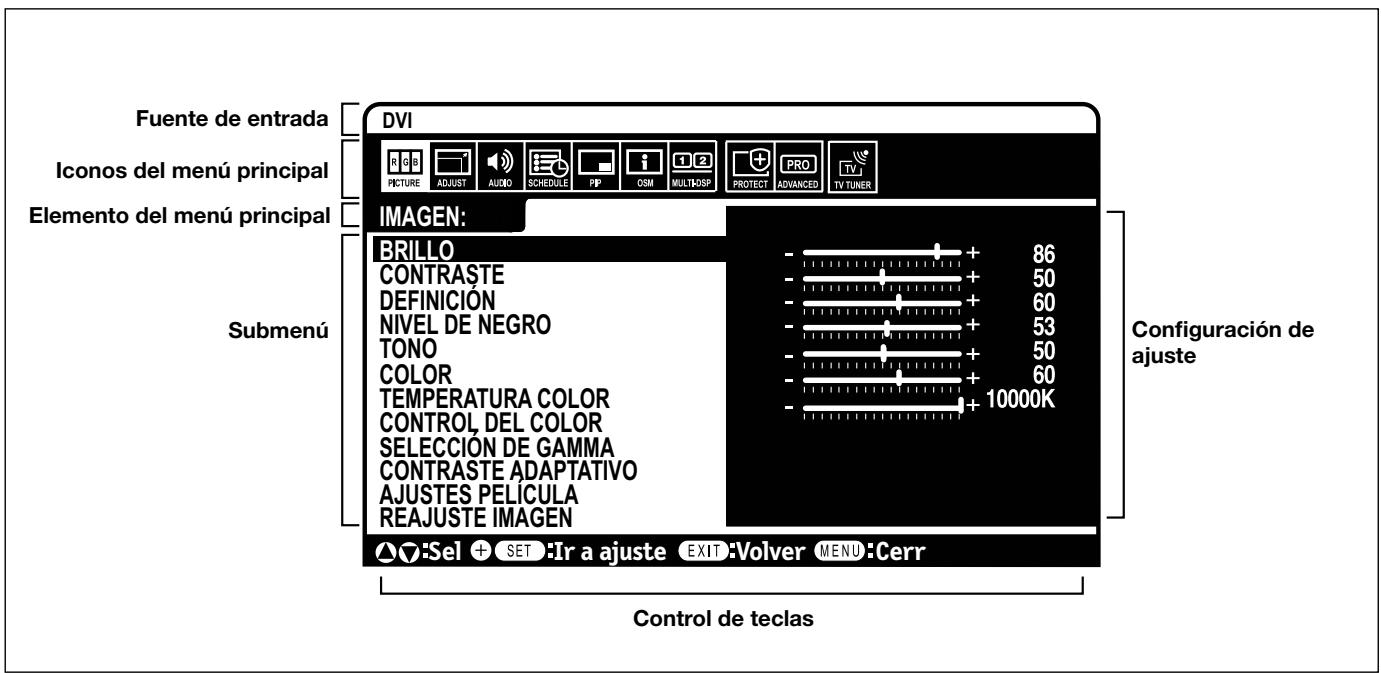

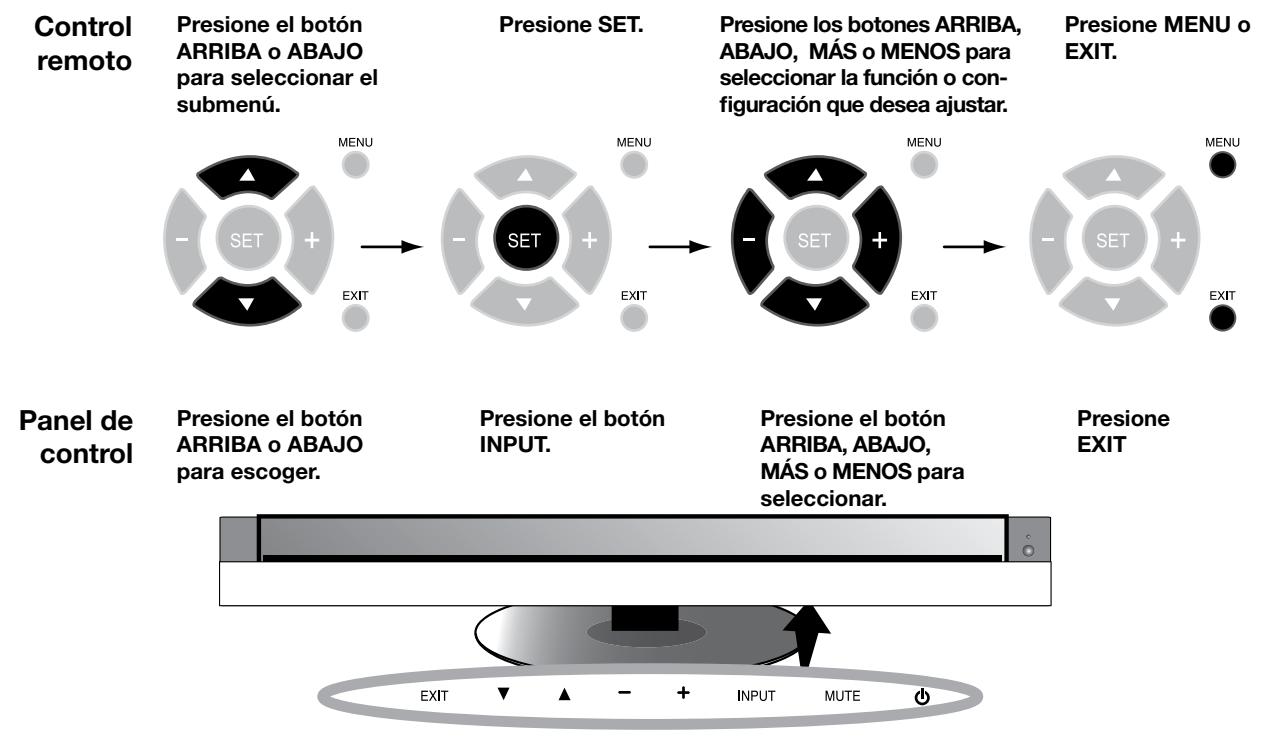

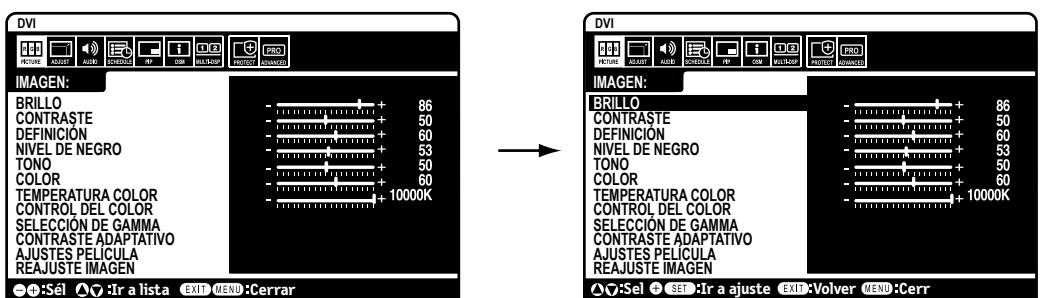

Controles OSM (Administrador de pantalla)............Espanol-26

Imagen .Espanol-27

Adjuste. Espanol-27

Audio . Espanol-28

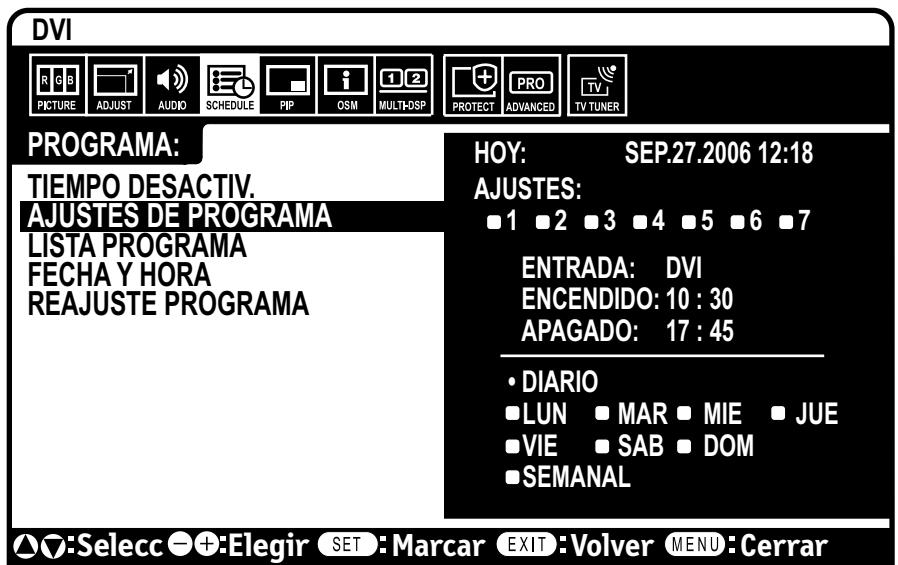

Programa. Espanol-28

Opinion Avanzada.. Espanol-31

Sintonizador de TV. Espanol-32

Funcionamento del sintonizador digital. ..Espanol-33

Notas. Espanol-34

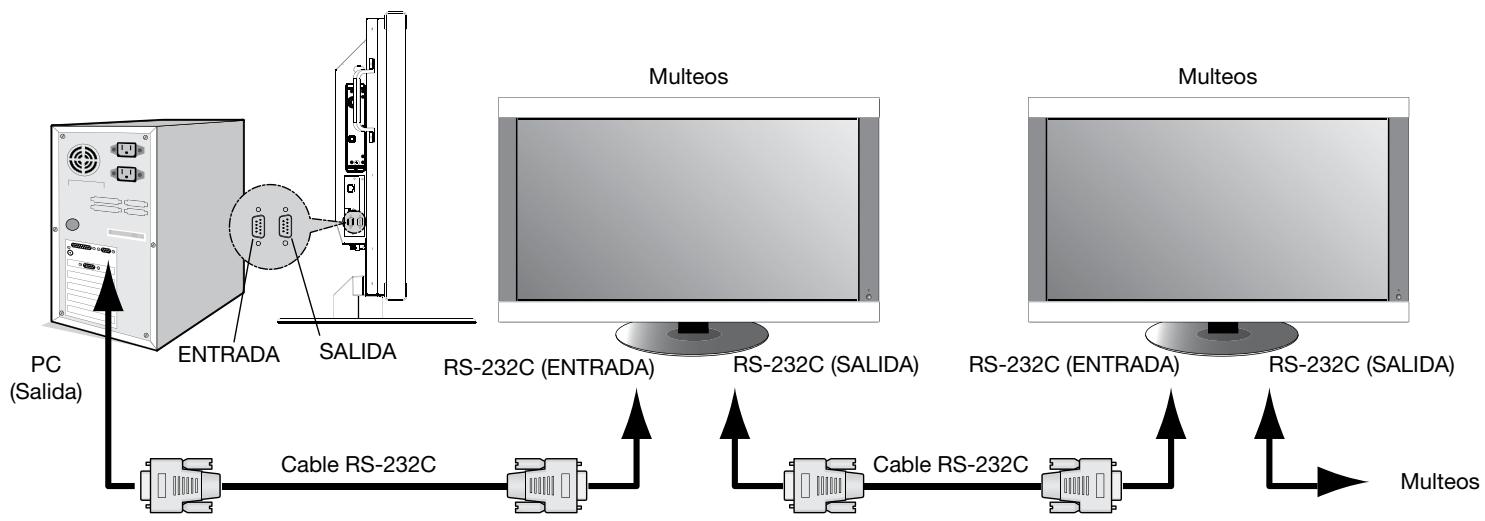

Uso del LCD con RS-232C .Espanol-35

Cáracteristicas Espanol-40

SolutiOn de problemas.. .Espanol-41

Referencias. Espanol-42

Especificationes Espanol-38

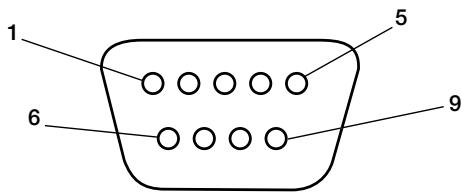

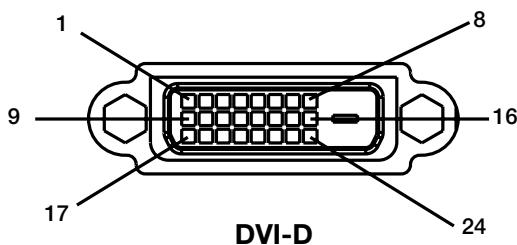

Asignación de clavijas .Espanol-45

Garantía limitada .Espanol-46

Información del fabricante sobre reciclado y energia. .Espanol-47

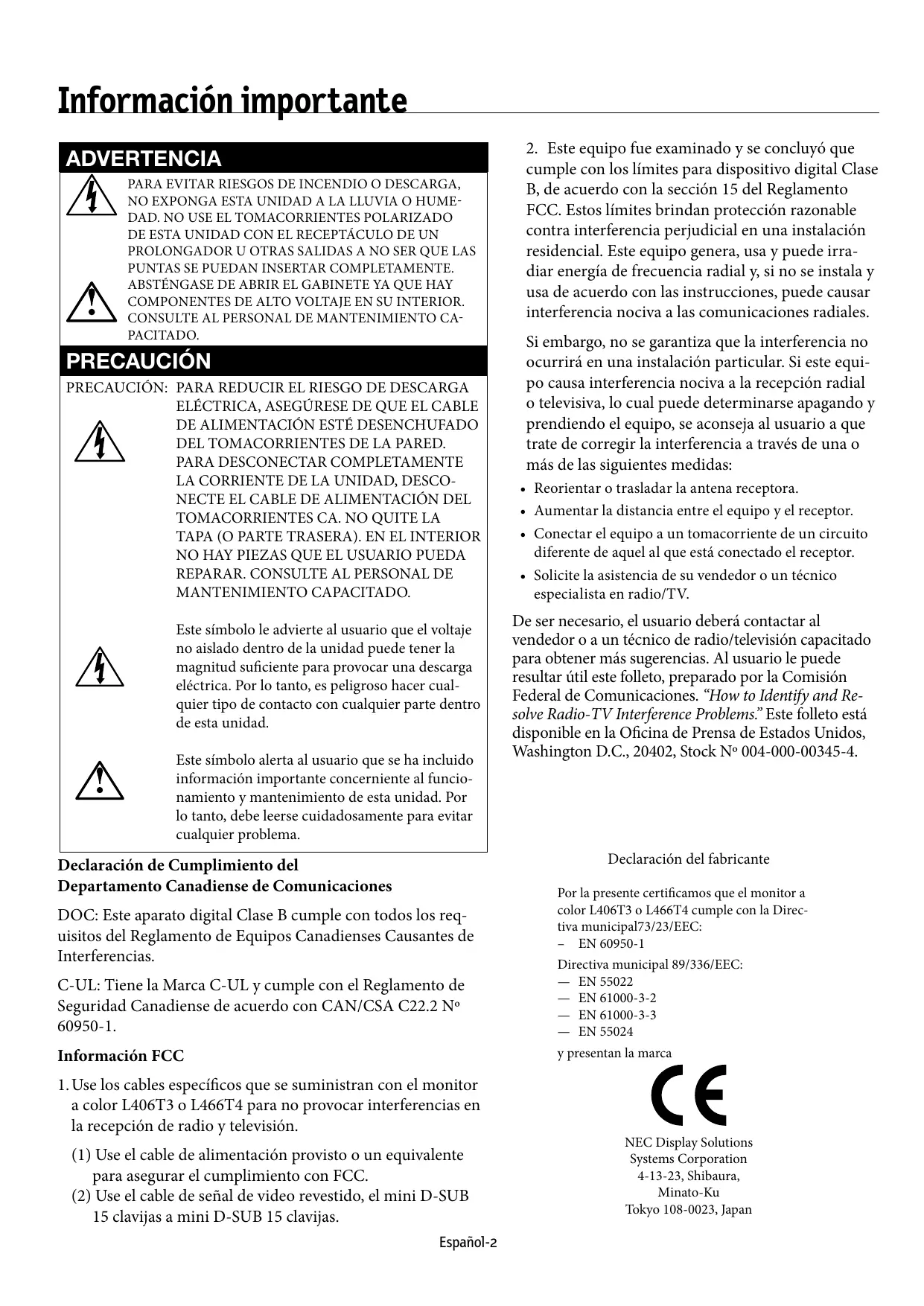

WARNING

18) S/PDIF INPUT DTV

13) REMOTE ID (TELECOMMANDE ID)

PARA EVITAR RIESGOS DE INCENDIO O DESCARGA, NO EXPONGA ESTA UNIDAD A LA LLUVIA O HUMEDAD. NO USE EL TOMACORRIENTES POLARIZADO DE esta UNIDAD CON EL RECEPTÁCULO DE UN PROLONGADOR U OTRAS SALIDAS A NO SER QUE LAS PUNTAS SE PUEDAN INSERTAR COMPLETAMENTE. ABSTÉNGASE DE ABRIR EL GABINETE YA QUE HAY COMPONENTES DE ALTO VOLTAJE EN SU INTERIOR. CONSULTE AL PERSONAL DE MANTENIMIENTO CAPACITADO.

PRECAUCION

PRECAUCION:

PARA REDUCIR EL RIESGO DE DESCARGA ELECTRICA, ASEGÜRESE DE QUE EL CABLE DE ALIMENTACION ESTÉ DESENCHUFADO DEL TOMACORRIENTES DE LA PARED. PARA DESCONECTAR COMPLETAMENTE LA CORRIENTE DE LA UNIDAD, DESCONECTE EL CABLE DE ALIMENTACION DEL TOMACORRIENTES CA. NO QUITA LA TAPA (O PARTE TRASERA). EN EL INTERIOR NO HAY PIEZAS QUE EL USUARIO PUEDA REPARAR. CONSULTE AL PERSONAL DE MANTENIMIENTO CAPACITADO.

Este símbolo le advierte al usuario que el voltaje no aislado dentro de launidad pueda tener la magnitud suficiente para provocar una descarga electrica. Por lo tanto, es peligioso hacerrialquier tipo de contacto con qualquier parte dentro de estainstitution.

Este Trick de la Información y Mantenimiento de la Shoulda. Por lo que se lese cuidadosamente para evitar suerte, no se quite.

Declaración de Cumplimiento del Departamento Canadiense de Comunicaciones

DOC: Este aparato digital Clase B cumple con todos los requisitos del Reglamento de Equipos Canadienses Causantes de Interferencias.

C-UL: Tiene la Marca C-UL y cumple con el Reglamento de Seguidad Canadiense de acuerdo con CAN/CSA C22.2 N° 60950-1.

Información FCC

1. Use los cables espécíficos que se suministran con el monitor a color L406T3 o L466T4 para no provocar interferencias en la Reception de radio y television.

(1) Use el cable de alimentacion provisto o un equivalente para asegurar el cumplimiento con FCC.
(2) Use el cable de senal de video revestido, el mini D-SUB 15 clavijas a mini D-SUB 15 clavijas.

1. Este equipo fue examinado y se conclusó que cumple con los limites para dispositivo digital Clase B, de acuerdo con la sección 15 del Reglamento FCC. Estos limites brindan proteccion razonable contra interferencia perjudicial en una instalacion residencial. Este equipo genera, usa y pueda irradiar energia de Frequencia radial y, si no se instala y usa de acuerdo con las instrucciones, pueda causar interferencia nociva a las comunaciones radiales.

Si embargo, no se garantiza que la interferencia no ocurrera en una instalacion particular. Si este equipo Causea interferencia nociva a la recepcion radial o tevisiva, lo cual peut determinarse apagando y prendiendo el equipo, se achequeja al usuario a que trate de corregir la interferencia a工程技术 de una o mas de las siguientes medidas:

• Reorientar o trasladar la antenna receptora.
• Augmentar la distancia entre el equipo y el receptor.
• Conectar el equipo a un tomacorriente de un circuito diferente de aquel al que está connectado el receptor.
• Solicite la asistencia de su vendedor o un的技术ico especialista en radio/TV.

De ser besoino, el usuario debencontactar al vendedor o a un先进技术o radio/televisión capacitado para Obtener más sugerencias. Al usuario le pueda resultarutil este folleto, preparado por la Comisión Federal de Comunicaciones. "How to Identify and Resolve Radio-TV Interference Problems." Este folleto está disponible en la Oficina de Prensa de Estados Unidos, Washington D.C., 20402, Stock N° 004-000-00345-4.

Declaración del fabricante

Por la presente certificamos que el monitor a color L406T3 o L466T4 cumple con la Directiva municipal73/23/EEC:

EN60950-1

Directiva municipal 89/336/EEC:

EN55022
EN61000-3-2
EN 61000-3-3
EN55024

y presentan la marca

Precauciones de seguridad y mantenimiento

Precauciones de seguridad y mantenimiento

PARA UN RENDIMIENTO ÓPTIMO, OBSERVE LO SIGUIENTE CUANDO INSTALE Y UTILICE EL MONITOR:

• NO ABRA EL MONITOR. No hay piezas en el interior que el usuario pueda usar y al partir o sacar tapas能把 exponerse a peligrosas descargas electricas u otros riesgos. Consulte a personal de mantenimiento capacitado.
• No derrame liquidos en el gabinete ni use su monitor cerca del agua.
• No Coloque objetivos de ningún tipo en las ranuras del gabinete, ya que pueda tocar punto de voltaje peligrosos, lo que pueda resultar perjudicial o fatal o pueda causar descarga electrica, incendio o fallas en el equipo.
• No Coloque objetivos pesados sobre los cables de alimentación. Los días al cable de alimentaciónSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO SEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEOO
• No Coloque este producto en un carro, estante o mesa inclinada o inestable, ya que el monitor se pueda caer y sufir un dano importante.
• Cuando el monitor Multeos está的功能化 con CA 125-240V, use a cable of alimentación acorde con el voltaje de suministro de corriente del tomacorriente de CA uso. El cable of alimentación que use debe estar aprobado y cumplir con las normas de seguridad de su país. (En Europa se debe usar el Tipo H05VV-F 3G 1mm^2 ).
• En el Reino Unido, use a cable of alimentacion BS aprobado con tomacorrientes moldeado queonga un fusible (13A) negro instalado para uso con este monitor. Si no se provee un cable de alimentacion con este monitor, contacte al proveedor.
• No Coloque objetivos sobre el monitor y no lo use al aire libre.
• Las lámparas de este producto contienen mercurio. Deséchelas según las leyes estates, locales o federales.
• No doble ni retuerza el cable de alimentacion ya que podra dañarlo.
• No use el monitor en zonas de altas temperatas, humedes, polvorrientas o aceitosas.
• No cubra la ventilación del monitor.
• Si el monitor o el vidrio está roto, no entre en contacto con el cristal liquido.

• Manipule los vidrios rotos con cuidado.

• Permita que haya una ventilación adecuada alrededor del monitor para que el calor se pueda disipar en forma apropriada. No bloquee apertureas de ventilación ni colque el monitor cerca de un radiador u otheras fuentes de calor. No colque nada sobre el monitor.

• El cable de alimentación es el medio principal para desconectar el sistema del suministro de corriente. El monitorDebe instalarse cerca de un tomacorriente que sea de fácil acceso.
• Manipúuleo con cuidado cuando lo transporte. Guarde el embalaje para transporte.
• Mantenga los orificios de ventilación en la parte posterior del monitor LCD libres de sociedad y polvo. Se recomienda limpar los orificios de ventilación con un paño suave una vez por año como是最imo.
• Si el ventilador de refrigeración se usa de manière continua, se recomienda limpar los orificios de ventilación por lo menos una vez al mes.

PRECAUCION

Desconecte de inmediato su monitor del tomacorriente de la pared y consulte al personal de mantenimiento capacitado en los siguientes casos:

• Cuando el cable de alimentación o el tomacorrientes estén dañados.
• Si se ha derramado liquido o se han caido objetos dentro del monitor.
• Si se ha expuesto el monitor a la lluvia o al agua.
• Si el monitor se ha caido o se ha dañado el gabinete.
• Si el monitor no funciona normalmente suguiendo las instrucciones de uso.

PRECAUCION

LA UBICACION CORRECTA Y EL AJUSTE DEL MONITOR PUEDEN REDUCIR LA FATIGA EN LOS OJOS, HOMBROS Y CUELLO. CUANDO INSTALE EL MONITOR, VERIFIQUE LO SIGUIENTE:

• Para un rendimiento optimo, espere 20 horas para que el monitor se caliente.
• Descanse la vista periodicamente concentrandose en un objeto ubicado al menos a 5 pies (1,5 m). Parpadee con Frequencia.
• Ubique el monitor en un ángulo de 90^ desde lasVentanas y otheras fuentes deluz para minimizar el resplandor y el reflejo.
• Limpie la superficie del monitor LCD con un paño sin pelugas que no sea abrasivo. Evite utiliser SOLUTIONES limpiadoras o limpiadores para vidrios.
• Regule el brillo y los controlles de contraste del monitor para melhorar la legibility.
• Evite visualizar patrones fjos en el monitor durante un长大o tiempo para evaporar la persistencia de laImagen (effectos postimagen).
• Contrólese la vista regularmente.

Ergonomía

Para lograr losolestimos beneficiosergonomicos,le recomendamos lo suiviente:

• Use los controlles de時間 y posición programados con lasindicacionesestándar.
• Use la configuración de color predeterminada.
• Use senales no entrelazadas.
• No use el color primario azul en un fondo oscuro, ya que es dificil de ver y pueda producir cansancio visual debido al contraste insufficiente.

Para más información españica sobre是如何 create un ambiente de trabajo saludable, consulte el siguientes documento:

Limpieza del panel LCD

• Cuando el panel de cristal liquidoonga polvo o se ensucie, limpie con cuidado con un paño suave.
• No frote el panel LCD con materiales asperos.
• No ejerza presión sobre la superficie LCD.
• No use limpiadores absorbentes de olores. El limpiador absorbente de olores deteriorará o decolorará la superficie LCD.

Limpieza del gabinete

• Desconecte el tomacorriente.
• Limpie con cuidado el gabinete usingo un paño suave.
• Para limpiar el gabinet, humedezca un paño con detergente neutral y agua, limpie el gabinet y continúce con un paño seco.

NOTA: La superficie del gabinetete está compuesta por muchos temas de plástico. NO limpie con benceno, tiner, detergente alcalino, detergente a base de alcohol, limpiador de vidrio, cera, pomada, jabón en polvo o insecticida. La goma o el vinilo no deben estar en contacto con el gabinetete durante un tiempo prolongado. Estos temas de fluidos y materiales peuvent causar el deterioro, agrietamente o desprendimiento de la pintura.

Monitor LCD

Cable de alimentacion x 1

Cable de senal de video (Cable D-SUB a D-SUB)

Tapa del interruptor principal

Manual del usuario

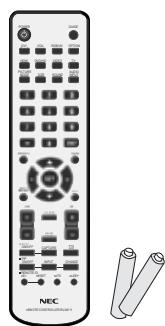

Control remoto inalámbrico y baterías AA

Tornillo (M4× 8)× 5

Sujetador x 3

CD-ROM

Instalación

Montaje

• NO monte el monitorastedo. Soliciteayadausvendedor.Parauna correcta instalacionse recomienda solicitarlaasistenciadeuntechnicocalificadoycapacitado.Inspeccionelugaronde se montarala unidad.No todaslasparedesocielorrasospuede soportarel peso del unidad.La garantia del producto no cubredanoscaudos porla instalacioninadecuada,remodelacionodesastres naturales. Ignorarestas recomendacionespuederesultar enla nulidaddelgarantía.
• NO bloquee las aperturas de ventilacion con los accesos de montaje u或者其他 accesos

Para personal calificado de NEC:

Para asegurar una instalación segura, use dos o más soportes para montar la unidad. Monte la unidad en por lo menos dos+puntos en el lugar de instalación.

Tenga en cuenta loCEEigiente cuando realice el montaje en pared o cielorraso.

• Al utilizar accesorios de montaje que no esténaprobados por NEC, dichos accesorios deben cumplir con el método de montaje compatible con VESA (FDM1v1).

• NEC recomienda usar tornillos bajo M6 (10mm + grosor del brazo). Si utilizes tornillos de más de

La longitud del tornilloDebe tener la mesma profundidad que el orificio (10mm) + el grosor del brazo de montaje.

10mm , verifie la profundidad el orificio. (Fuerza de ajuste recomendada: 470 - 635N· cm ) NEC recomienda usar interfaces de montaje que cumplan con la norma UL1678 en Norteamérica.
- Antes de realizar el montaje, inspeccione el lugar de instalacion para asegurarde que sea lo suficientamente fuerte como para soportar el peso de la unidad y de que la unidad no se dañará.
- Consulte las instrucciones incluidas con el equipo de montaje para Obtener informacion detallada.

Lugar del montaje

El cielorraso y la pared deben ser lo suficientemente fuertes para soportar el monitor y los accesos de montaje.

• NO instalar en lugar donde una puerta o entrada能把an golpear la unidad.
• NO instalar en areas donde la unidad se incluye expuesta a fuertes vibraciones y al polvo.
• NO instalar cerca del lugar donde el suministro de corriente principal ingresa al edificio.
• NO colocar donde la gente pueda alcantar o colgarse fácilmente de la unidad o aparato de montaje.

• Cuando se monta en un area empotrada, como una pared,cede por lo menos 4 pulgadas (10 cm.) de espacio entre el monitor y la pared para ventilación.

• Permita una ventilación adecuada o aire acondicionado alrededor del monitor para que el calor pueda disiparse correctamente de la unidad y aparatos de montaje.

Montaje en cielorraso

• Asegúrese de que el cielorraso sea lo suficientamente resistente para soportar el peso de la unidad y de los aparatos de montaje con el paso del tiempo, que resista terremotos, vibraciones inesperadas y otros factores externos.
• Asegúrese de que launidad está montada a una estructura sola en el cielorraso, como una biga de soporte. Asegure el monitor con pernos, arandela de cerradura del resorte, arandela y tuerca.
• NO monte launidad enAreas que no tengan estructura interna de soporte. NO use tornillos de madera ni tornillos de anclaje para el montaje. NO monte launidad en accesorios colgantes ni molduras.

Mantenimiento

• Revise periodically que no haya tornillos flojos, huecos, distorsiones u otros problemas que pudieran occurrir con los aparatos de montaje. Si se detecta un problema, consulte con personal de mantenimiento calificado.
• Revise regularamente el lugar de montaje para detectar senales de dano o debilidad que pudieran occurrir con el paso del tiempo.

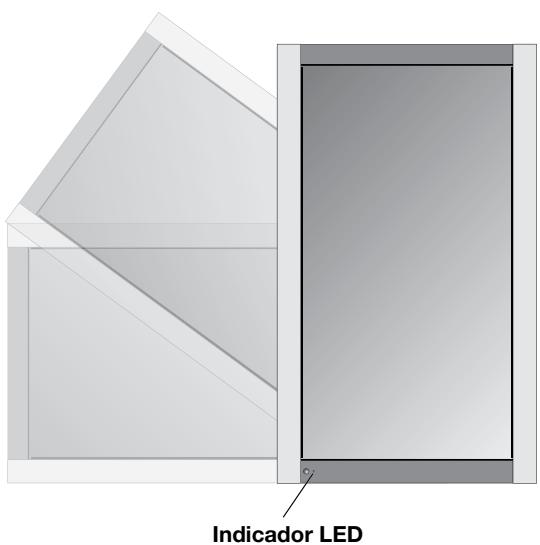

Orientation

Cuando use el monitor en posición vertical, el monitor debe girarse en sentido horario para que el lado izquierdo se mueva hacía la parte superior y la luz del indicator LED se.Encuentre en la parte posterior. Estó permitirá una ventilación apropriada y extendérá la vidautil del monitor. La mala ventilación pueda disminuir la vidautil del monitor.

Conexión de accesorios de montaje

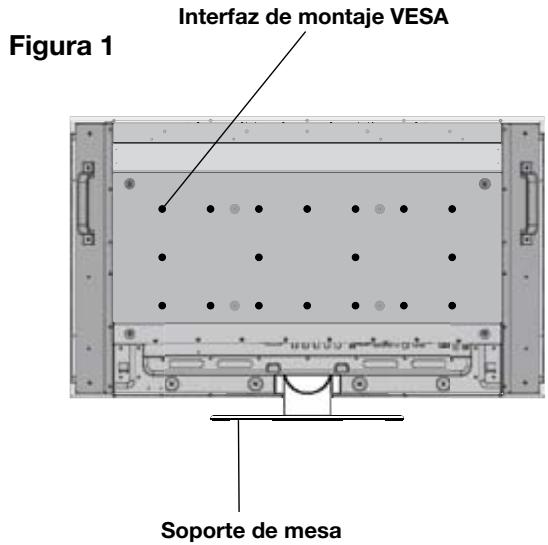

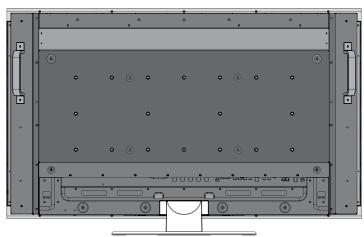

La pantalla está disénada para usarse con el sistema de montaje VESA.

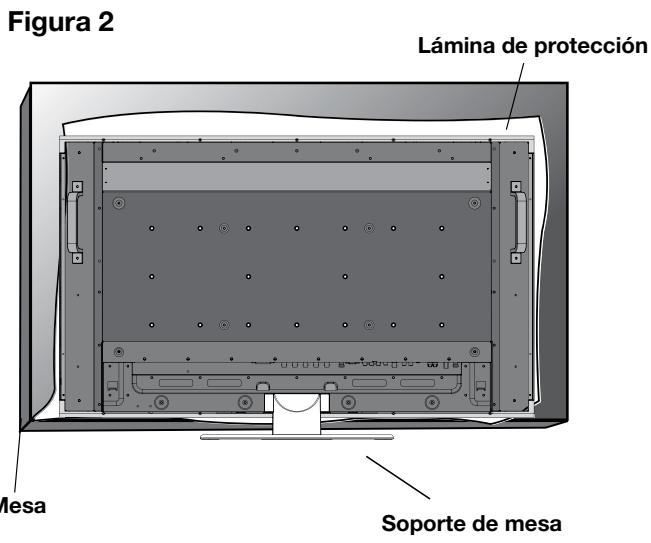

1) Conexión de los accesos de montaje

Los accesos de montaje能把 connectarse cuando el monitor seswana sobre el soporte de mesa en posicion vertical (Figura 1). Sea cuidadoso y evite que el monitor se caiga cuando conecta los accesos. Después de connectar los accesos,可以更好 qutar el soporte (Figura 3).

Los accesos de montaje peuvent conectarse con el monitor boca abajo. Para evitar dañar la pantalla, colque la lámina de protección sobre la mesa, bajo del monitor LCD. En el embalaje original, la lámina de protección involvía el monitor LCD. Asegúrese de que no haya nada en la mesa que pueda dañar el monitor. Al utilizar accesos de montaje que no estén aprobados por NEC o no cumplan con sus estándares, dichos accesos deben Cumplir con el método de montaje compatible con VESA. NEC recomienda usar tornillos de時間 M6 y de 10mm de longitud. Si utilizes tornillos de más de 10mm, verifique la profundidad el orificio. (Fuerza de ajuste recomendada: 470-635N·cm) NEC recomienda usar interfaces de montaje que cumplan con la norma UL1678 en Norteamérica.

Este dispositivo no se pueda usar ni instalar sin el soporte de mesa u(other accesario de montaje para soporte. Para una correcta instalacion se recomiendaUGCar a una persona capacitatad del serviceo autorizado de NEC.No seguir los procedimientos de montaje estandar de NEC podria causar daño al equipo o lesiones al usuario o instalador. La garantia del producto no cubre daños causados por la instalacion inadecuada. Ignorar estas recomendacionesuede resultar en la nulidad de la garantía.

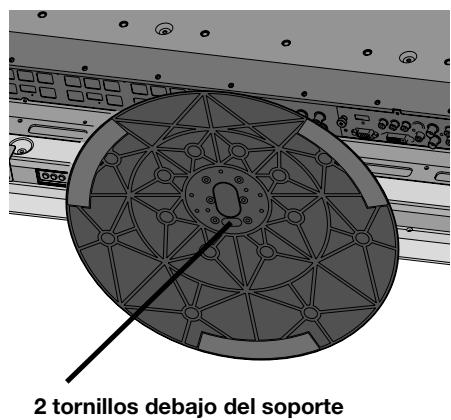

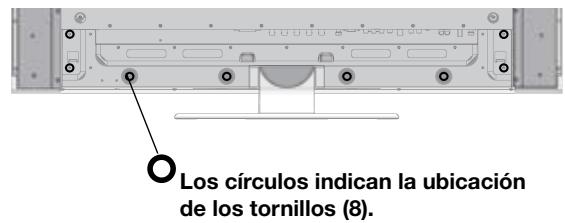

2) Remoción del soporte

Para seperar el soporte, coloque el monitor boca abajo como se muestra en la Figura 2. Quite los tornillos de la parte posterior del soporte, tal como se indica en la Figura 3. Retire los 2 tornillos adiconiales ubicados en la parte inferior del soporte (Figura 3). Levante el soporte para retirarlo. Después de retiring el soporte, vuelva a colocar los tornillos en sus orificios originales.

NOTA: La�性 de tornillos variará según el Modelo (Figura 3).

Para volver a colocar el soporte. Coloque el monitor boca abajo sobre la lámina de protección para estar daños. Retire los tornillos de sus orificios según se indica en la Figura 3. Deslice el soporte a su lugar asegurándose de que las pestañas interiores ubicadas a la izquierda y a la derecha del soporte se encontrar en sus ranuras correspondentes en la pantalla (Figura 4). La parte inferior del soporteDebe calzar bajo del monitor. Use los tornillos para asegurar el soporte al monitor.

NOTA: Cuando quite el soporte, asegúrese de retirar los 2 tornillos que se encontrartran en la parte inferior del soporte (Figura 3). Si no retina這些 tornillos, se dañará la pantalla.

Figura 3

Figura 4

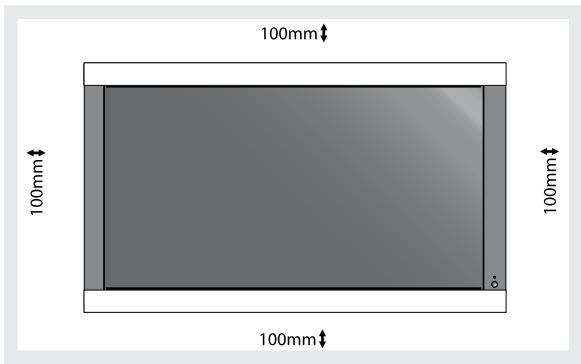

3) Requisitos de ventilación

Al realizar el montaje en lugarares cerrados o empotrados, permita que el calor se disperse,cke espacio alrededor del monitor y permita que los objetos cercanos dejen que el calor se disperse, como se muestra en la Figura 5.

4) Tapa del interruptor de corriente principal

La tapa del interruptor de corriente principal se conectará de una de dos manos, según la orientación del monitor.

Al usar la tapa del interruptor de corriente principal cuando el soporte está conectado, el dato más largo de la tapa se colocará por Debate.

Cuando se utilizes sin el soporte, la parteorta de la tapa irá por Debate (Figura 6).

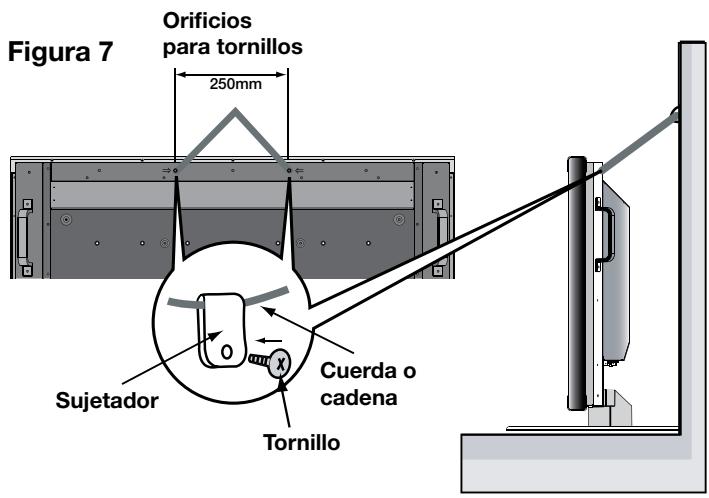

5) Prevencion de caidas

Al usar la pantalla con el soporte de mesa, ajuste el monitor LCD a una pared con la ayud de una cuerta oceda que.soporte el peso del monitor (aprox.32,6kg para M40 y 39,3kg para M46) para evaporar que esste se caiga. Ajuste la curde oceda al monitor con el sujetador y los tornillos proportionados (Figura 7).

Antes de montar el monitor LCD a la pared, asegúrese de que la pared pueda soportar el peso del monitor.

Asegürese de quitar la cuerda o键盘 de la pared antes de mover el monitor LCD.

Figura 5

Figura 6
Tapa del interruptor principal (con soporte). La parte más larga de la tapa se encuesta contra la parte inferior de la pantalla.

Tapa del interruptor principal (sin soporte). La parte más tarda de la tapa se encuesta contra la parte inferior de la pantalla.

Nombres y unidades de las piezas

Panel de control

Los botones y el interruptor de corriente principal se presentañan debajo y detrás del bisel

Se utilizes para encender y apagar. Consulte la página 24.

2) MUTE (SILENCIAR)

ENCIENDE/APAGA el audio.

3) INPUT (ENTRADA)

Selección que señal conectada a la pantalla se做不到 ([DVI], [VGA], [RGB/HV], [HDMI], [DVD/HD], [VIDEO], [TV]). Funcióna igual que el botón SET (AJUSTAR) dentro del menu OSM.

4) MÁS (+)

Aumenta el ajuste de la configuracion bajo el menu OSM.
Aumenta el nivele de salute de audio al apagarse menus OSM.

5) MENOS (-)

Disminuye el ajuste de la configuracion bajo del menu OSM. Disminuy el niveau de salute de audio al apagarse menus OSM.

6) ARRIBA (▲)

Activa el menu OSM cuando este se encuesta apagado. Mueve el area resultada hacer arriba para selectionar la configuracion que se ajustará bajo del menu OSM.

7) ABAJO (▼)

Activa el menu OSM cuando éste se encuentra apagado. Mueve el área resultada hacía bajo para selectionar la configuración que se ajustará dentro del menu OSM.

8) EXIT (SALIR)

Activa el menu OSM cuando este se encontrartra apagado. Sale del menu que se está所提供 y vuelve al menu anterior dentro del OSM.

9) Sensor del control remoto e indicator de corriente

Recibe la sealsde el control remoto cuando se usa el control remoto inalámbrico (consulte la página 12). Irradia una luz verde cuando el monitor LCD se encuentra en el modo activo. Irradia una luz roja cuando el monitor LCD se encuentra en el modo APAGADO (EN ESPERA ECO). Irradia una luzámbar cuando el monitor LCD se encuentra en el modo APAGADO (EN ESPERA). La luzámbar parpadea cuando el monitor se encuentra en el modo de averro de energia. Las luces verde yámbar parpadean de forma alterna@m间隙 se encuentra en modo en espera con la referencia "AJUSTES DE PROGRAMA" habititada. Cuando se detecta una falla en un componente dentro del monitor, el indicator parpáeará en rojo.

10) Interruptor de corriente principal

Utilice el interruptor de oscilación para encender/apagar la corriente principal.

Modo Control Key Lock (Bloqueo de teclas de control)

Esta funciona bloquea Completely el acceso a todas las functions de las teclas de control. Para poderar el modo Control Key Lock, presione '' '' y simultaneamente y mantengalos presionados durante tres (3) segundos. Para registrar al modo usuario, presione y ssimultaneamente y mantengalos presionados durante tres (3) segundos.

Indica la funciona de la unidad AV. Todas lasmericanas AV estan habitables con la unidad AV instalada. No todos los modelos tenen la unidad AV instalada.

Indica la funciona de sintonizacion digital. Todas lasmericanos DTV y AV estarables cuando la unidad DTV está instalada.No todos los modelos tienen el sintonizador digital instalado.

Panel de terminal

1) ENTRADA DE CA

Se conecta con el cable de alimentacion suministrado.

2) SALIDA RGB/HV [R, G, B, H, V] (BNC)

Genera la sealsdeleselconectorEntradaRGB/HVauna entrada en undispositivo分开ado.

3) CONECTOR HDM AV

Para introducir senales digitales HDMI.

4) ENTRADA DVD/HD

Conecta equipos como por exemple un reproductor de DVD, dispositivo HDTV o reproductor de disco láser.

5) Entrada deVIDEO S AV

Entrada de video S.

6) SALIDA DEVIDEO

Genera la señal de video compuesta desdelaconexionde entrada deVIDEO.

7) ENTRADA DE AUDIO AV

Introduce senhas de audio desde un equipo externo, como por exemple una computadora, reproductor de VCR o DVD.

8) SALIDA DE AUDIO AV

Genera la seals de audio desde la ENTRADA DE AUDIO 1,2,3,HDMI y el conector de TV a un dispositivo externo (receptor de estereo, amplificador, etc.).

9) TERMINALES DE ALTAVOZ AV

Genera la seals de audio desde AUDIO 1,2,3,HDMI y TV al conector de altavoces externos. NOTE: La terminal del altovoz es para 15W + 15W (8 ohmios).

10) Entrada RGB/HV [R, G, B, H, V] (BNC)

Introduce señales RGB o señales desdeothersequipos RGB. Una senal Sincronizacion en verde se pueda conectar al conector G.

11) VGA (D-SUB15)

Entrada análoga de computadora.

12) DVI-D

Introduce senales RGB desde una computadora o dispositivo HDTV conRIA digital RGB.

13) ENTRADA DEVIDEO AV

Salida de video compuesta.

14) ENTRADA DEVIDEO AV

Entrada de video BNC.

15) CONTROL EXTERNO (mini D-Sub 9 clavijas)

Conecta la entrada RS232-C a un equipo externo como por exemple una PC para controlar las functions RS232-C.

16) CONTROL EXTERNO (mini D-Sub 9 clavijas)

Conecta la salute RS232-C.

Para conectar a monitoreos Multeos multiples a工程技术 de lacedena tipo margarita RS232-C.

17) ENTRADA RF

Entrada de senal de TV.

18) SALIDA S/PDIF

Salida optica de audio digital.

Indica la funciona de la unidad AV. Todas lasmericanas AV estan habilidades con la unidad AV instalada. No todos los modelos tienen la unidad AV instalada.

Indica la funciona de sintonizacion digital. Todas las functions DTV y AV estarables cuando la unidad DTV está instalada. No todos los modelos tienen el sintonizador digital instalado.

Nombres y functions de las piezas - continuación

Controlremoto

1) POWER(ENCENDIDO)

Seutiliza paraencenderyapagar.

*Si el indicator de energia en la pantalla no está encendido, significía que los controlles no funciona arán.

2) ENTRADA

Selección las senales de entrada ([DVI], [VGA], [RGB/HV], [HDMI], [DVD/HD], [VIDEO], [TV], [OPTION]) que se aparecerán en la pantalla.

3) PICTURE MODE (MODO DE IMAGEN)

Selección el modo deImagen [HIGHBRIGHT] (Mucho brillo),
[STANDARD] (Estándar), [sRGB], [CINEMA] (Cine). Consulte la párgina 25.
HIGHBRIGHT (Mucho brillo): para imágenes en movimiento
ESTANDAR: para imágenes
sRGB: para imágenes basadas en texto
CINEMA (Cine): parapelículas

4) SIZE (TAMANO)

Selección la proportión de時間 de laImagen en pantalla.
[FULL] (completa), [NORMAL] (normal), [WIDE] (ancho) y [ZOOM].

5) TECLADO

Configura y cambia contraseñas. Ajusta la identificacion del control remoto.
Selecciona el canal de TV.

6) PANTALLA

Enciende/apaga el OSM de informacion. Consulte la page 25.

7) ▲▼

Mueve el area resultada hacía arriba o hacía abajo.
Mueve laImagen secundaria PIP (Imagen enImagen).

8) AUTO SETUP (CONFIGURación AUTOMÁTICA)

Ingresa al menu AUTO SETUP (Configuración automática).

9) CH RETURN (VOLVER AL CANAL)

Vuelte al canal previo.

10) VOLUMEN

Aumenta/disminuye el nivel de sonido.

11) STILL (PAUSA)

ENCENDIDO/APAGADO:activa/desactiva el modo de
imagen en pausa.
CAPTURAR:captura la imagen en pausa.

Indica la direccion de la unidad AV. Todas lasmericanas AV estan habilitadas con la unidad AV instalada. No todos los modelos tienen la unidad AV instalada.

Indica la funciona de sintonacion digital. Todas lasmericanos DTV y AV estarables cuando la unidad DTV está instalada.No todos los modelos tienen el sintonizador digital instalado.

12) IMAGEN en IMAGEN AV

ENCENDIDO/APAGADO: enciende o apaga laImagen enImagen.

ENTRADA: cambia la seals de entrada deImagen en imagen.

CAMBIAR: cambia laImagen interna por laImagen externa.

13) REMOTE ID (IDENTIFICACION DEL CONTROL REMOTO)

Activa la direccion de IDENTIFICACION del CONTROL REMOTO. Consulte la page 15

14)GUIDE (GUIA) DTV

Ingesa en la guía de programa de la pantalla.

15) AUDIO INPUT (ENTRADA DE AUDIO)

Selecciona la fuente de audio.

NOTA: es possible reproducir audio desde una fuente不一样 de la fuente de video. Al ajustar los 控les infantiles de video,onga enIELDa que este contenido no está filtrado.

16) SOUND (SONIDO)

Sonido ambiente artificial.

17)INGRESAR DTV

Ingresa en el canal selectionado.

18) MENU

Encienda/apaga el modo menu.

19) SET (AJUSTAR)

Realiza la selección.

20)-,+

Aumenta o disminuye el ajuste.

Mueve laImagen secundaria PIP (Imagen enImagen).

21) EXIT (SALIR)

Vuelte al menu anterior.

22) Canal

Subo baja las selecciones de canales.

23) MUTE (SILENCIAR)

Silencia la calidad de audio.

24) DTV

Activa el subtitulado.

25) SLEEP (DECONEXION AUTOMÁTICA)

Temporizador.

26)MTS [DTV]

Sonido de television multicanal.

Cambio de canal DTV

Los canales análogos y digitales están disponibles mediante este sintonizador. Además de los botones CH+ y CH se pueedenEAR los canales utilizing elARRYante método.

Sintonizacion de los canales analgos

Ingrese el número de canal deseado utilizing el teclado número, bajo presione [SET] o [ENT] (Ajustar) para sintonizar inmediamente el nuevo canal. Si ingresa el número y no presiona [SET] o [ENT], afterwards de uno segundos el canal se cambiará. Por exemple, para sintonizar el canal 5 presione [5] y bajo presione [SET] o [ENT].

Sintonizacion de canales digitales

Para sintonizar un canal digital secundario, ingrese el número del canal principal y bajo un guión seguido del número del canal secundario. Por exemple, para sintonizar el canal digital 5-1, presione [5], bajo [-] y bajo [1]. Presione [SET] o [ENT] para sintonizar.

Indica la función de la unidad AV. Todas lasmericanas AV estan habilitadas con la unidad AV instalada. No todos los modelos tienen la unidad AV instalada.

Indica la funciona de sintonizacion digital. Todas lasmericanos DTV y AV estarables cuando la unidad DTV está instalada.No todos los modelos tienen el sintonizador digital instalado.

Rango operativo del control remoto

Rango operativo del control remoto

Apunte la parte superior del control remoto hacía el sensor remoto del monitor@mstead presiona los botones. El control remoto pueda usarse desde el frente del monitor a una distancia maxima de 7m / 23 pies,desde el frente del sensor del control remoto del monitor LCD.El angulo maximo horizontal y vertical para el uso del control remoto es de 30 grados bajo de una distancia de 3,5m / 10 pies.

PRECAUCION

El sistemas del control remoto peuvent no functioning cuando el sensor del control remoto del monitor LCD queda expuesto a la luz solar directa o a una iluminacion muy fuerte, o bien cuando se interpone un的对象o.

Uso del control remoto

No abra el control remoto a menos que instale las baterías.

No permita que el agua niarloliquido se vierta sobre el control remoto. Si el control remoto se moja,sequelo inmediamente.

Evite la exposión al calor o vapor.

Función Identficación de control remoto

IDENTIFICACION DE CONTROL REMOTO

El control remoto incluido con la pantalla pueda usarse para controlar hasta 26 monitores Multeos individuales a工程技术 de lo que se denomina modo IDENTIFICACION DE CONTROL REMOTO. El modo IDENTIFICACION DE CONTROL REMOTO trabajo conjuntamente con la identificacion del monitor y permitte controlar hasta 26 monitores Multeos individuales. Por exemple: si se está utilizing variedos monitores en la mesma area, un control remoteno en modo normal enviaria senales a todos los monitores al mesmo tiempo (Figura 1). Con el modo de IDENTIFICACION DE CONTROL REMOTO, funciona un solo monitor espacifique dentro del grupo (Figura 2).

CONFIGURACION DE LA IDENTIFICACION DE CONTROL REMOTO:

Mientras mantiene presionado el botón REMOTE ID SET (Configuración de identificación de control remoto) en el control remoto, use el TECLADO para ingresar la identificación del monitor (1-26) de la pantalla que se controlará de manière remota. Luego pueda usar el control remoto para

operar el monitor con ese número especialico de identificacion del monitor.

Cuando se selección 0 o cuando el control remoto se encontrar en modo normal, funciona todos los monitores.

USO DEL MODE IDENTIFICACION DE CONTROL REMOTO

Modo ID: para ingresar al Modo ID presione el botón REMOTE ID SET (Configuración de identificación de control remoto) y manténgalo presionado durante 2segundos.

Modo normal: para volver al modo normal presione el botón REMOTE ID RESET (Restablecer identificación de control

remoto) y manténgalo presionado durante 2 segundos.

Para que esta funciona opere correctamente, se debe asignar a la pantalla un número de identificacion del monitor. El número de identificacion del monitor pueda asignarse desde el menu MULTIPANTALLA en el OSM (Consulte la page 30).

Figura 1 Control remoto en modo normal o REMOTE ID (Identificacion de control remoto) configurada en 0

Figura 2 Control remoto configurado para usar Identificacion de control remoto:3

INFORMACION OSM

Número de identificación asignado a la pantalla

Presione el botón “DISPLAY” (Mostrar) en el control remot para visualizar la información OSM. La información OSM muestra el número de identificacion del monitor y otra informacion, tal como el tipo de senal, método de zoom, etc.

Configuración

Consulte Instalación en la página 6 de este manual y siga todas las instrucciones de instalación.

1) Determine el lugar de instalación.

PRECAUCIón: La instalación de su pantalla LCD debe realizarla un的技术ico calificado. Comunique se con su vendedor para Obtener más información.

PRECAUCION: DOS O MÁS PERSONAS DEBEN REALIZAR EL TRASLADO O LA INSTALACION DEL MONITOR LCD. Ignorar esta precaución能把 producir lesiones si el monitor LCD se cae.

PRECAUCION: No monte ni opere la pantalla al revés, Boca arriba o Boca abajo.

PRECAUCIOn: Este LCD posee un sensor de temperatura y un ventilador de refrigeracion. Si el monitor LCD se calienta demasiado, el ventilador de refrigeracion se encendera automatamente. Si el monitor LCD se recalienta cuando el ventilador de refrigeracion está functioning, aparecerá el menu "Precaucion". Si el menu "Precaucion" aparece,cke de usar y permita que se enfiie la unidad. El ventilador de refrigeracion reducirá las probabilitades de una falla temprana en el circuito y pueda poder a reducir la degradacion de la imagen y la "persistencia de la imagen". Si el monitor LCD se utilizes en un ambiente cerrado o si el panel del LCD se encontrarca cubierto por una pantalla protectora, controle la temperatura interna del monitor utilizing el control "ESTADO TEMPERATURA" en el OSM (consulte la pagina 30). Si la temperatura es superior a la temperatura de functonamento normal, cambie el ventilador a ENCENDIDO en el menu CONTROL VENTILADOR bajo lo operativo.

IMPORTANT

Coloque la lámina de protección que envolvía el monitor LCD durante el embalaje bajo del monitor LCD para evaporar raspaduras en el panel.

2) Instale las baterías del control remoto.

El control remoto funciona con dos baterías AA de 1.5 V. Para instalar o reemplazar las baterías:

A. Presione y deslice paraAbrir la cubierta.
B. Alinee las baterías según lasindicaciones de (+) o (-) bajo el compartmentimiento.
C. Vuelva a colocar la cubierta.

PRECAUCION: El uso Incorrecto de las baterías peutecrearir perdidas oexplosiones.NEC recomienda elsiguienteuso de baterias:

• Haga que los signos (+) y (-) de las bateríasblemno "AA" coincidan con los signos (+) y (-) del compartmentimiento de baterías.
• No mezcle marcas de baterías.
• No mezcle baterías新动能as y usadas. Esto puede acortar la vida úlil de las baterías o Causear la perdida de liquidos de las baterías.
• Retire inmediamente las baterías que ya no funciona para registrar que el acido de las baterías gotee en el compartmentimiento.
• No toque el acido de las baterías ya que pueda darñar supiel.

NOTA: retire las baterías si no planea usar el control remoto por是多么 tiempo.

3) Conecte el equipo externo.

• Para proteger el equipo externo, apague la corriente principal antes de realizar las conexiones.

• Consulte el manual del usuario de su equipo para Obtener más información.

4) Conecte el cable de alimentación suministrado.

• El equipo debe instalarse cerca de un tomacorriente de fácil acceso.
• Conecte el cable de alimentacion al monitor LCD colocando el tornillo y el sujetador.
• Inserte Completely las puntas en el enchufe de alimentación. Una mala conexión puede causar degradación de laImagen.

NOTA: Si utilizes este monitor a CA 220 - 240V, consulte la sección "Precauciones de seguridad y mantenimiento" y "Uso recommendado" de este manual para realizar una correcta selección del cable de alimentación de CA.

5) Conecte la corriente de todo el equipo externo conectado.

Cuando esté conectado a una computadora, encienda la corriente de la computadora primo.

6) Opere el equipo externo conectado.

Visualice la senal desdela fuente de entrada desirable.

7) Ajuste de sonido

Realiza los ajustes de volumen según Sean necessarios

8) Ajuste la pantalla (Consulte la page 27).

Realice ajustes en la posicion de visualizacion de la pantalla cuando sea Needed.

9) Ajuste laImagen. (Consulte la página 27).

Realice ajustes tales como el brillo o contraste cuando seanecessary.

10) Ajustes recomendados

Para reducir el riesgo de "persistencia de laImagen", ajuste los siguientes elementos teniendo enIELDa la aplicacion que se está utilizing:

"AJUSTES DE PROGRAMA" y "FECHA Y HORA"

(Consulte la página 28 y 29)

"PROTECTOR PANTALLA", "COLOR DEL

BORDE" (Consulte la page 30)

Se recomienda que la configuración de “CONTROL

VENTILADOR" (Consulte la page 30) también esté

ACTIVADA.

Indica la funciona de la unidad AV. Todas lasmericanas AV estanabilitadas con la unidad AV instalada. No todos los modeloscen lo unidad AV instalada.

Indica la funciona de sintonizacion digital. Todas las functiones DTV y AV STLabanestablescuandwha unidadDTVstaestalada.No todos los modelos tenien el sintonizador digital instalado.

Conexiones

Antes de conectar el equipo externo al LCD:

Primero, corte la energia de todo el equipo asociado con el LCD, asi como también la del equipo a connectar.

Si tiene preguntas relacionadas con el equipo externo, consu lute el manual del usuario suministrado con ese equipo.

Conexión del monitor LCD a la PC

Conectar su computadora a su monitor LCD le permitirá visualizar laImagen de pantalla de su computadora.

Algunas tarjetas de video con reloj de pixeles superior a 165 MHz puede no做不到 las imagenes correctamente.

El monitor LCD se ajustará automatistically a una temporación predefinida para estar laImagen correcta.

Resolución	Frecuencia de escaneo		Observaciones
	Horizontal	Vertical
640x480	31,5kHz	60 Hz
800x600	37,9kHz	60 Hz
1024x768	48,4kHz	60 Hz
1280x768	48,0kHz	60 Hz
1360x768	48,0kHz	60 Hz
1280x1024	64,0kHz	60 Hz
1600x1200	75,0kHz	60 Hz	Imagen comprimida
1920x1080	66,6kHz	60 Hz	Resolución recomendada

Para conectar al conector VGA (mini D-sub 15 clavijas) en su monitor LCD, use el cable deolen RGB suministrado (mini D-sub 15 clavijas a mini D-sub 15 clavijas).

Para conectar al conductor RGB/HV (BNC) en el monitor LCD, use un cable de senal mini D-sub 15 clavijas a BNC x 5 (no incluido). Seccione RGB/HV con el boton INPUT (ENTRADA).

Al conectar a un segundo monitor LCD, use el conector de SALIDA RGB/HV (BNC).

La ENTRADA DE AUDIO 1, 2 y 3 se pueda usar para elegir la fuente de audio. Para selectionar, utilise el botón AUDIO INPUT (Entrada de audio).

AV Indica la función de la unidad AV. Todas lasmericanas AV estan habitables con la unidad AV instalada. No todos los modelos tienen la unidad AV instalada.

DTV Indica la funciona de sintonizacion digital. Todas lasmericanos DTV y AV estanabilitadas cuando la unidad DTV está instalada.No todos los modelos tienen el sintonizador digital instalado.

A la ENTRADA RGB/HV

Compatible con PC o IBM

Monitor LCD (segundo monitor)

De Salida Audio

DTV Indica la funciona de sintonizacion digital. Todas lasmericanos DTV y AV estanabilitadas cuando la unidad DTV está instalada.No todos los modelos tienen el sintonizador digital instalado.

Conexión a una computadora Macintosh

Conectar su computadora Macintosh a su monitor LCD le permitirá visualizar laImagen de pantalla de su computadora. Algunas tarjetas o controladores de video=Puen no做不到 las imagenes correctamente.

Para conectar al conector VGA (mini D-sub 15 clavijas) en su monitor LCD, use el cable de senal RGB (mini clavijas a mini D-sub 15 clavijas) incluido con la pantalla.

NOTA: Para modelos más antiguos de computadoras Macintosh, use el adaptor de cable Macintosh para conectar a su puerto de video Macintosh. Para Obtener el adaptor de cable Macintosh, comuniquese con NEC Display Solutions of America, Inc. al [phone].

Para conectar al conector RGB/HV (BNC) en el monitor LCD, use un cable de senal mini D-sub 15 clavijas a BNC x 5 (no incluido).

Si conectará el monitor LCD a una Powerbook de Macintosh, establerzca "Mirroring" (Espejado) en desactivado.

Consulte su manual del propietario de Macintosh para tener más información sobre los requisitos de calidad de video de su computadora y cualquier identificacion o configuración especial que pueda requireirse.

La ENTRADA DE AUDIO 1, 2 y 3 se puede usar para elegir la fuente de audio. Para selectionar, utilise el botón AUDIO INPUT (Entrada de audio).

Indica la funciona de la unidad AV. Todas lasmericanas AV estan habitidades con la unidad AV instalada. No todos los modelos tienen la unidad AV instalada.

Indica la funciona de sintonizacion digital. Todas las functions DTV y AV STL hanabilitaduras cuando la unidad DTV está instalada.No todos los modelos tienen el sintonizarado digital instalado.

Conexión a una computadora con calidad digital

Las conexiones peuvent hacerse con dispositivos que@cuenten con una interfaz digital que cumpla con la norma DVI (Interfaz Visual Digital).

• El conductor DVI también acepta un cable DVI-D.
• Senales TMDS de entrada que cumplan con las normas DVI.
• Para Maintener la calidad deImagen, use un cable recomendado por las normas DVI.

La ENTRADA DE AUDIO 1, 2 y 3 se pueda usar para elegir la fuente de audio. Para selectionar, utilise el botón AUDIO INPUT (Entrada de audio).

Indica la función de la unidad AV. Todas lasmericanas AV estan habilitadas con la unidad AV instalada. No todos los modelos tienen la unidad AV instalada.

Indica la funciona de sintonizacion digital. Todas lasmericanos DTV y AV estarables cuando la unidad DTV está instalada. No todos los modelos tienen el sintonizador digital instalado.

Conexión de un reproductor de DVD con un componente externo AV

Conectar su reproductor de DVD a su monitor LCD le permitirá visualizar el video DVD.

Consulte el manual del usuario del reproductor de DVD para Obtener más información.

Conexión del monitor LCD al reproductor de DVD

• Para conectar el conductor (RCA) de ENTRADA de DVD/HD al monitor LCD, utilise un cable conductor RCA disponible porSeparated.
• Algunos reproductores de DVD puede tener conectoresVRTentes, como por exemple un conector DVI-D.
• Selección el modo [DVI/HD] desde el menu "DVI MODE" (Modo DVI) cuando conecte un conector DVI-D. Para Obtener información sobre la selección de modo consulte "MODO DVI" en la頁a 31.
• La ENTRADA DE AUDIO 1, 2 y 3 (ambos RCA) puede usarse para entrada de audio. Para la connexion, seleccione [IN1, IN2] o [IN3] con el boton AUDIO INPUT.

Indica la función de la unidad AV. Todas lasmericanas AV estan habilitadas con la unidad AV instalada. No todos los modelos tienen la unidad AV instalada.

Indica la funciona de sintonizacion digital. Todas lasustralianos DTV y AV estan habilidades cuando la unidad DTV está instalada.No todos los modelos tienen el sintonizador digital instalado.

Conexión de un reproductor de DVD con HDMI externo

Conectar su reproductor de DVD al monitor LCD le permitirá visualizar el video DVD. Consulte el manual del usuario del reproductor de DVD para Obtener más información.

Conexión del monitor LCD al reproductor de DVD

• Utilice un cable HDMI que tenga el logotipo HDMI.
• La seals可能导致 tardar一些次。
• No es compatible con senales PC-DVI.

Conexión de un reproductor de DVD con SCART externo

Conectar su reproductor de DVD al monitor LCD le permitirá visualizar SCART.

Conexión del monitor LCD al reproductor de DVD

• Para conectar el conductor (RCA) de ENTRADA de DVD/HD al monitor LCD y conectar el video (sincronizacion) y el conductor de entrada de video (RCA), utilise un cable conductor RCA disponible por分开ado.
• Algunos reproductores de DVD pueda tener connectoresVRTentes, como por exemple un conector DVI-D.
• Seleection el mode [ON] (encendido) del menu "SCART MODE" (mode SCART) cuando utilise un conector SCART. Para Obtener informacion sobre la seleccion de modo consulte "MODO SCART" en la page 24.
• La ENTRADA DE AUDIO 1, 2 y 3 (ambos RCA) puede usarse para entrada de audio. Para la connexion, seleccione [IN1] o [IN3] con el boton AUDIO INPUT (entradra de audio).

Indica la función de la unidad AV. Todas lasmericanas AV estan habilitadas con la unidad AV instalada. No todos los modelos tienen la unidad AV instalada.

Indica la funciona de sintonizacion digital. Todas lasmericanos DTV y AV estarables cuando la unidad DTV está instalada.No todos los modelos tienen el sintonizador digital instalado.

Conexión a un amplificador de estéreo

Puede conectar su amplificador de estéreo a su monitor LCD. Consulte el manual del usuario del amplificador para Obtener más información.

Conexión del monitor LCD al amplificador de estéreo

• Enciya el monitor LCD y el amplificador únicamente afterwards de haber realizado todas las conexiones.
• Utilice un cable RCA para conectar el conductor (RCA) de SALIDA DE AUDIO al monitor LCD y la entrada de audio al amplificador.
• No invierta los connectores de audioarethe o izquierdo.
• La ENTRADA DE AUDIO se usa para la entrada de audio.
• El conector de SALIDA DE AUDIO genera el sonido desde la entrada de audio selectionada.

Indica la función de la unidad AV. Todas lasmericanas AV estan habilitadas con la unidad AV instalada. No todos los modelos tienen la unidad AV instalada.

Indica laughter of sintonizacion digital. Todas lasesiones DTV y AV STLANHISTADOS, Cuando a unidad DTV esta instalada.No todos los modelos tienen el sintonizacion digital instalado.

Funcioncimiento Basics - Modos ENCENDIDO y APAGADO

El indicator de corriente del monitor LCD irradiará una luz verde cuando está encendido y una luz roja cuando está apagado.

NOTA: El interruptor de corriente principalmente está en la posición de ENCENDIDO para poder encender el monitor a工程技术 del control remoto o el botón de encendido en la parte frontal del LCD.

Interruptor de corriente principal

Botón de encendido

Indicador de corriente

Modo	Luz del indicator de estado
ENCENDIDO	Verde
APAGADO (EN ESPERA ECO)* Consumo de energia menor a 1W	Rojo
APAGADO (EN ESPERA)* Con-sumo de energia menor a 5W	Ámbar
Ahorro de energia	Ámbar parpadeante
Standby (en reposo) cuando “AJUSTES DE PROGRAMA” está Habitada	Verde yámbar parpadean de forma alterna
Diagnóstico (detección de fallas)	Rojo parpadeante (Consulte Solutión de problemas en la pagsa 41)
*Cuando se encuesta en el Modo EN ESPERA ECO RS-232C, los controls no funciona.

Administración de la energia

El monitor LCD cumple con la función Administración de energia DPM aprobada por VESA.

La funciona administración de energia es una funciona de ahora de energia que automatistically reduce el consumo de energia de la pantalla cuando el teclado o el mouse no se utilizes por un periodo de tiempo bajo.

La funciona administración de energia se ha configurado en el modo “ENCENDIDO” en su nuova pantalla. Este permite que su pantalla entre en modo de ahora de energia cuando no se detecteignal, lo que podraacular potencialmente la vidautilde la pantalla al reducirse elconsumo de energia.

El modo EN ESPERA se usa cuando la pantalla está connectada a un cable RS-232C o cuando se está usingo la funciona DETECCION ENTRADA.

EN ESPERA ECO usa menos energia, pero las unidades RS-232C e DETECCION ENTRADA no se enquiryran disponibles.

Indica la funciona de la unidad AV. Todas lasmericanas AV estan habitables con la unidad AV instalada. No todos los modelos tienen la unidad AV instalada.

Indica la funciona de sintonizacion digital. Todas lasmericanos DTV y AV estarables cuando launidad DTV está instalada.No todos los modelos tienen el sintonizador digital instalado.

Tamaño de laImagen

El时间为 de laImagen puede modifierse según la proporti- ción (4:3, 16:9, etc.) de la seals de entrada.

DVI, VGA, RGBH/V, OPTION FULL ZOOM NORMAL

HDMI, DVD/HD,VIDEO,TV FULL WIDE ZOOM NORMAL

PROPORICION DE LA IMAGEN	NORMAL SIZE	RECOMMENDED SIZE
4:3		NORMAL
		ZOOM (DYNAMIC)
Estrecha		FULL
Letterbox		WIDE

Modo deImagen

Elija el modo deImagen que mejor se adapte al tipo de contenido que se está Blockingando.

Standard (Estándar): para imígenes

sRGB: para aplicaciones basadas en texto.

Highbright (Mucho brillo): para imágenes en movimiento

La información OSM proporción información como: ID del monitor, fuente de entrada,de laImagen, etc. Presione el botón DISPLAY (Mostrar) en el control remoto para activar la información OSM.Consulta la page 35 para Obtener una explicacion detallada.

Controles OSM (Administrator de pantalla)

Pantalla OSM

OSM

Configuración

IMAGEN	BRILLO		Ajusta laImagen completa y el brillo del fondo. Presione + o - para ajustar.
	CONTRASTE		Ajusta el brillo deImagen en relacion con el fondo. Presione + o - para ajustar. Nota: El modo deImagen sRGB es estándar y no se puedaCambiar.
	DEFINICION		Ajusta la nitidiz de laImagen. Presione + o - para ajustar.
	NIVEL DE NEGRO		Ajusta el brillo de laImagen en relacion con el fondo. Presione + o - para ajustar.
	TONO AV Solamente para entrada de HDMI, DVD/HD, VIDEO, TV		Ajusta el tono de la pantalla. Presione + o - para ajustar.
	COLOR AV Solamente para entrada de HDMI, DVD/HD, VIDEO, TV		Ajusta la profundidad del color de la pantalla. Presione + o - para ajustar.
	TEMPERATURA COLOR		Ajusta la temperatura del color de toda la pantalla. Una temperatura de color bajo hará que la pantalla se va rojiza. Una temperatura de color alta está que la pantalla se va azulada. Note: El modo deImagen sRGB está predefinido en 6500 K estándar y no se puedaCambiar.
	CONTROL DEL COLOR Solamente para entrada de DVI, VGA, RGB/HV, HDMI		Ajusta los niveles de rojo, amarillo, verde, cian, azul, magenta y la saturación. Nota: El modo deImagen sRGB es estándar y no se puedaCambiar.
	SELECCION DE GAMMA		Selección una pantalla gamma para Obtener la mejor calidad deImagen.
	ESTANDAR		La corrección gamma se maneja desde el panel de LCD.
	2.2		Pantalla gamma típica para uso con una PC.
	2.4		Compatible con video (TV, DVD, etc.).
	GAMMA S		Gamma especial para ciertos temas depelículas. Aumenta las partes oscuras y dis-minuye las partes claras de laImagen. (Curva-S).
	SIM.DICOM		Curva DICOM GSDF simulada para tipo LCD.
	PROGRAMABLE		Se pueda utiliser el software de NEC para-cargar una curva gamma programable.
	CONTRASTE ADAPTATIVE AV Solamente para entrada de HDMI, DVD/HD, VIDEO, TV		Establece el nivel de ajuste para el contraste dinámico.
	APAGADO
	MEDIO
	ALTO
	AJUSTES PELICULA AV Solamente para entrada de HDMI, DVD/HD, VIDEO, TV		Ajusta el nivel de reducción de ruido. Presione + o - para ajustar.
	REDUCTION DE RUIDOS		Selección el modo Film (Película).
	MODEP ELICULA
	REAJUSTE IMAGEN		Restablece las siguientes configuraciones Dentro del menu PICTURE (IMAGEN) a la configuración de fabrica: BRILLO, CONTRASTE, DEFINICION, NIVEL DE NEGRO, TEMPERATURE COLOR, CONTROL DEL COLOR, SELECTION DE GAMMA, CONTRASTE ADAPTATIVO, y AJUSTES PELICULA.
ADJUSTE	CONFIG. AUTOMÁTICA Solamente para entrada de VGA, RGB/HV		Ajusta automatistically el tamanjo de la pantalla, la posición H, la posición V, el reloj, la fase del reloj, el nivel de blanco y el nivel de negro.
	AUTO AJUSTE Solamente para entrada de VGA, RGB/HV		La posición H, la posición V y la fase del reloj se ajustan automatistically cuando se enciende la unidad.
	POSICION H		Controla la posición horizontal de laImagen Dentro del area de visualización de la pan-talla LCD. Presione + para desplazarse hacía la derecha. Presione - para desplazarse hacía la izquierda.

POSICION V		Controla la posición vertical de laImagen Dentro del área de visualización de la pantallaLCD. Presione + para desplazarse fácilly. Presione - para desplazarse fácilly abajo.Presione + para ampliar el ancho de laImagen fácila lareshede de la pantalla. Presione- para reducir el ancho de laImagen a la izquierda.Ajusta el "ruido" visual en laImagen.Ajusta el tamanho horizontal de laImagen.Ajusta el tamanho vertical de laImagen.Selección la proportión de laImagen en pantalla.
RELOJSolamente para entrada deVGA, RGB/HV
FASE DE RELOJSolamente para entrada deVGA, RGB/HV, DVD/HD
RESOLUCIONH.Solamente para entrada deDVI, VGA, RGB/HV
RESOLUCIONV.Solamente para entrada deDVI, VGA, RGB/HV
MODEO ZOOM
	ZOOM BÁSICO	Selección el método zoom.Misma proportión que el panel de LCD.14:9Expande unaImagen 4:3 paralear lalevision con no-linealidad (sin proportión) y seperada parte de laImagen debido a la expansión. LaImagen DINÁMICO es lamisquae laImagen de tamanfo FULL cuando la Señal HDTV 1080i es de entrada.Al selecciónar "OFF" (APAGADO) se mostrará laImagen en un formato de 1 x 1 pixel.(Si la resolución de entrada es superior a 1920 x 1200, laImagen se reducirá paraadaptarse a la pantalla).Muestra unaImagen lo más grande posible sin cambiar la proportión y sin cortarparte de laImagen.Mantiene la proportión我只是ras se aplicacelzoom.Cantidad de zoom horizontal. Puedeajustarsepara cada configuración de ZOOM DE BASE.Cantidad de zoom vertical. Puedeajustarsepara cada configuración de ZOOM DE BASEPosión horizontal. Puedeajustarsepara cada configuración de ZOOM DE BASEPosión vertical. Puedeajustarsepara cada configuración de ZOOM DE BASE.Si hubiera un problema con la detectión de senal, estafunción exige al monitor quemuestrela senal en la resolucióndesada.Si no se detecta ningún problema,laúnica opoción disponible sera"AUTO".
	16:9
	14:9
	DINÁMICO
	APAGADO
	PROPIA
	ZOOM
	H ZOOM
	V ZOOM
	H POS
	V POS
RESOLUCIONDEENTRADASolamente para entrada deVGA, RGB/HV		Restablece lassiguientes configuraciones Dentro delmenúAJUSTELa configuracióndefábrica: AUTO AJUSTEL, POSICIONH, POSICIONV, RELOJ, FASE DE RELOJ,RESOLUCIONH., RESOLUCIONV., MODO ZOOM, y RESOLUCIONDEENTRADA.
	AUTO
	1024x768
	1280x768
	1360x768
	1366x768
	1440x1050
	1680x1050
REAJUSTE DELAJUSTEST
BALANCE
AGUDOS
GRAVES
AUDIO DE PIP
REAJUSTEDEL AUDIO
TIEMPO DESACTIV.		Programa el monitor paraque seaquegueafterde un tiempo determinadoentre1 y24 horas.

	AJUSTES DE PROGRAMA	Crea una programación de funciona para que utilise el monitor. Consulte la páginap 29 para Obtener instrucciones.
	LISTA PROGRAMA	Lista de programaciones.
	FECHA Y HORA	Programa la Fecha, hora y regione de ahorro de energia diurno. Lacke y la hora debenprogramarse para que la functión "SCHEDULE" (PROGRAMACION) funciona.
	AÑO
	MES
	Día
	HORA
	AHORRO LUZ
	REAJUSTE PROGRAMA	Restablece las siguientes configuraciones dentro del menu PROGRAMA a la configura-ción de fábrica: TIEMPO DESACTIV. y AJUSTES DE PROGRAMA.
PIP	MANTENER MODO PIP	Permite que el monitor permanece en modo "PIP" una vez apagado. Cuando se vuelvea encender, PIP aparece sin tener que ingresar al OSM.
	MODO PIP	Imagen en imagen (PIP).
	APAGADO
	PIP
	POP
	ASPECTO
	YUXTAPOSICÍN
	YUXTAPOSICÍN
	COMPLETA
	TAMAÑO DE PIP	Selección el tamanío de la imagen secundaria realizada en el mode "Imagen en imagen" (PIP).
	PEQUENO
	MEDIANO
	GRANDE
	POSICION DE PIP	DeterminaDNSde aparece PIP en la pantalla.
	REAJUSTE DE PIP	Restablece lasULKues configuraciones Dentro del menú PIP a la configuración defábrica: MANTENER MODO PIP, MODO PIP, TAMANO DE PIP, y POSICION DE PIP.
OSM	IDIOMA	Selección el idioma utilisé por el OSM.
	ENGLISH
	DEUTSCH
	FRANÇAIS
	ITALIANO
	ESPÁÑOL
	SVENSKA
	日本語
	ACTIVIDAD OSM	Apaga el OSMuponés de un periodo de inactividad. Las options de configuración sonde 10 a 240segundos.Determine el lugardonde aparece el OSM en la pantalla.
	LOCALIZACION OSM
	ARRIBA
	ABAJO
	IZQ.
	DERECHA
	INFORMATION OSM	Selección si la información OSMse visualiza o no. La información OSMse visualizarácuando cambie la senal o la fuente de entrada. La información OSTMultiendaràuna advertencia cuando no haya Seedal o la misma está fuerde al alcance. Puede haber unintervalo de entre 3 y 10segundos antes de que aparezca la información OSM.

Controles OSM - continuación

	INFORMACION MONITOR		Información del monitor. Programe el nivel de transparencia del OSM.
	TRANSPARENCIA OSM
	APAGADO
	TIPO1
	TIPO2
	REAJUSTE DE OSM		Restablece lasSIGUIENTES CONFIGURaciones Dentro del menú OSM a la configuración de fabri- ca: ACTIVIDAD OSM, LOCALIZACION OSM, INFORMACION OSM, y TRANSPARENCIA OSM.
MULTIPANTALLA	ID MONITOR		Establece el número de identificacion del monitor de 1 a 26.
	CONTROL IR		Selección el modo del monitor para usar con el control remoto infrarrojo cuando se utilice laceda de tipo margarita RS-232C.
	NORMAL		El monitor se controlará normalmente a trovés de un control remoto inalámbrico.
	PRIMARIO		Selección “PRIMARY” (PRIMARIO) para el primer monitor Dentro de laceda de tipo margarita RS-232C.
	SECUNDARIO		Selección “SECONDARY” (SECUNDARIO) para losSIGUIentes monitos Dentro de la ceda de tipo margarita RS-232C.
	BLOQUEO		Evita que el control remoto inalámbrico controle el monitor. Para volver al functionamento normal, presione el botón “DISPLAY” (MOSTRAR) en el control remoto durante 5 segundos.
	TILE MATRIX		Permitte que se amplie una imagen y se visualice en multIPLE pantallas (hasta 25) a través de un amplíficator de distribución.
	H MONITORS		Cantidad de monitors organizados horizontalmente.
	V MONITORS		Cantidad de monitors organizados verticalmente.
	POSITION		Selección la sección de la imagen en mosaico que se visualizará en el monitor.
	TILE COMP		Activa la funciona TILE COMP.
	ENABLE		Habilita Tile Matrix.
	DEMORA DEL ENCENDIDO		Ajusta el tiempo de demora entre el mode “en repose” y el mode “encendido”. La “DE- MORA EN ENCENDIDO” se puedaaabstar entre 0 y 50segundos.
	REAJUSTE MULTIPANTALLA		Restablece lassiguerestocategoriones Dentro del menú MULTIPANTALLA a la con- figuración de fabraca: ID MONITOR, CONTROL IR, TILE MATRIX, y DEMORA DEL ENCENDIDO.
PROTECCION PANTALLA	AHORRO DE ENERGÍA		Establece el tiempo de espera del monitor hasta pagar al mode de ahorro de energia después de perdier una Sesnal.
	MODO EN ESPERA		Disminuye el consumo de energia. Nota: la funciona RS-232C se pierde cuando el monitor se encontrarra en Espera Eco.
	ESTADO TEMPERATUREA		Muestra el estado del CONTROL VENTILADOR, BRILLO y TEMPERATUREA.
	CONTROL VENTILADOR		El ventilador de refrigeración reduce la temperatura de la pantalla.
	PROTECTOR PANTALLA		Utilice la funciona PROTECTOR PANTALLA para reducir el rísgo de persistencia de la imagen.
		GAMMA	La pantalla gamma se cambia y arregla cuando “ENCENDIDO” está selecciónado.
		BRILLO	El brillo disminuye cuando se seleccióna “ENCENDIDO”.
		MOVIMIENTO	La imagen en pantalla se amplía levamente y se mueve en 4 direcciones (ARRIBA, ABAJO, DERECHA, IZQUIERDA) en intervals determinados por el usuario.
	COLOR DEL BORDE		Ajusta el color de los bordes cuando se visualiza una imagen 4:3.
			Presione el botón + para que la barra se tome más clara.
			Presione el botón - para que la barra se tome más oscura.
	BRILLO AUTOM. Solamente para entrada de DVI, VGA, RGB/HV		Ajusta el nivel de brillo según la Sesnal de entrada.
			Permitte que la contraseña de la seguidad sea Cambiada. La fabraca preestableción contraseña es 0000.
	CAMBIAR CONTRASEÑA		Traba la contraseña de la seguidad.
	BLOQUEO DE SEGUIRIDAD
	REAJUSTE PROTECCION PANT		Restablece las siguientes configuraciones dentro del menu PROTECCION PANTALLA a la configuracion de fabrica: AHORRO DE ENERGIA, MODO EN ESPERA, CONTROL VENTILATOR, PROTECTOR PANTALLA, COLOR DEL BORDE, y BRILLO AUTOM.
OPCION AVANZADA	DETECCION ENTRADA Todas las entradas a exception de la TV		Selección el método de detectación de entrada que utilizes el monitor cuando más de dos dispositivos de entrada estárnconectados.
	NINGUNO		El monitor noocularáel other puerto de entrada de video.
	DETECTOR EL PRIMERO Solamente para entrada de DVI, VGA, RGB/HV		Cuando la senal de entrada de video actual no está presente, el monitor busca una señal de video de other puerto de entrada de video. Si la senal de video está presente en el other puerto, el monitor cambia el puerto de entrada de fuente de video por la fuente de video nuevo encontrarada automatically. El monitor noocularáother senales de video,mightlas la fuente de video actual está presente.
	DETECTOR EL ULTIMO Solamente para entrada de DVI, VGA, RGB/HV		Cuando el monitor mousesuna senal de la fuente actual y el monitor recibe una newafe secundaria, éste automatistically cambiaráa la newafe fuente de video. Cuando la senal de entrada de video actual no está presente, el monitor busca una senal de video de other puerto de entrada de video. Si la senal de video está presente en el other puerto, el monitor cambia el puerto de entrada de fuente de video por la fuente de video,nuevaencountada automatically.
	DETECCION DEVIDEO ATP		Las entradas de DVD/HD oVIDEO tendránprioridad sobreDVI,VGA,y RGB/HV.Cuandolseñalde entrada deDVD/HD oVIDEO está presente, el monitor cambiaraynontendrála entrada de DVD/HD oVIDEO.
	CABLE LARGO ACT/DES VGA y RGB/HVentraron solamente		Compensa la degradación de la imagen que se produce porutilizar un cable largo.
	CABLE LARGO MANUAL VGA y RGB/HVentraron solamente		Compensa manualmente la degradación de la imagen que se produce porutilizar un cable largo.
		DEMORA R	Ajustalasefase ofla senalroja.
		DEMORA G	Ajustalasefase dela senalverde.
		DEMORA B	Ajustalasefase dela senalazul.
		NITIDEZ R	Ajustaladegradación del rendimiento de la senal ROJA.
		NITIDEZ G	Ajustaladegradación del rendimiento de la senalVERDE.
		NITIDEZ B	Ajustaladegradación del rendimiento de la senalAZUL.
		PICO SOG	Ajustalaformade la senalde sincronización enverde.
		EQ.VIDEOS	Optimiza la formaa (asimetria) de la senalROJA, VERDE y AZUL.
		FINALIZACION SINC	Seleciona la resistencia de finalización paraajustarsea la impedancia del cable.
	MODO DVI		Eliagelmetodo deDVIbasado en eldispositivo de entrada conectado por medio del conector deDVI.
		DVI-PC	Cuando seconctan un PC o un equipamento similar.
		DVI-HD	CuandoconectaunjugadordeDVD.
	CONVERSION ESCANEADO		Seleciona lafunciónde conversionde IP(entrelazadoa progresivo).
	PROGRESSIVO		Convierte las senalesentrelazadasa progresivo. Éstaeselaconfiguraçãopredeterminada.
	ENTRELAZADO		Deshabilita la conversionde IP.Estaconfiguraçãoesaproíada parapelliculas,peroaugentael riesgo de retencionde imagen.
	MODO EUROCONECTOR ATV		Moodeintradaparadispositivot utilizationandolesconectoresSCART.
	MODO S-VIDEO ATV		Seleciona lafunciónde Puerto de entrada de videoS.
	PRIORIDAD		Cuando un cable de videoSestáconectaroaltrada de videoS,tendr岁以上i,dad sobereelpuerto de entrada composto.
	SEPARADO		Entrada de videoS tendraperiodidadsobreelpuerto de entrada composto.Elpuerto de videoS yelpuerto composto sepdenselecciónarcompuertosdeetradaindependientes.

SISTEMA DE COLOR AV Entrada VIDEO solamente
	AUTO
	NTSC
	PAL
	SECAM
	4.43NTSC
	PAL-60
MODE DE ESCANEADO AV Solamente para entrada de HDMI, DVD/HD, VIDEO, TV
	OVER SCAN
	UNDER SCAN
REAJUSTE OPCION AVANZADA
CONF. DE FÁBRICA

SINTONIZADOR DE TV DTV No todos los modelos + tener el sintonizador digital instalado.	SINTONIZADOR
	BANDA DE SINTONIZACION
	VERIFIQUE LA SENAL DTV
	BUSQUEDA DE CANAL
	AGREGAR BUSQUEDA DE CANAL
	SINTONIZACION
	EDITOR CANAL
	ETIQUETAS DE CANALES
	CONFIGURACION
	MENÜ DE IDIOMAS
	ZONA HORARIA
	CONFIGURACION DE CONTRASEÑA
	CONTROL INFANTIL
	MENÜ CONTROL INFANTIL
	CLASIF AVANZADA
	OPCIONES DE SUBTITULOS
	RESOLUCión
	AUDIO
	IDIOMA DE AUDIO
	SATIDA DE AUDIO DIGITAL

Indica la funciona de la unidad AV. Todas lasmericanas AV estan habilidades con la unidad AV instalada. No todos los modelos tienen la unidad AV instalada.

Indica la funciona de sintonizacion digital. Todas lasmericanos DTV y AV estarables cuando la unidad DTV está instalada. No todos los modelos tienen el sintonizacion digital instalado.

Funcioncimiento del sintonizador digital

Configuración inicial de TV

Antes de ver television por primera vez, es Neededo programar los canales.

1. Conecte el cable o antenna al cable coaxial en la parte posterior del monitor.
   NOTA: el Sistema de distribución del cable debe estar a tierra (conectado a tierra) en conformidad con ANSI/NFPA 70, el Cuestion Nacional Eléctrico (NEC), en especial con la sección 820.93, Conexión a tierra del revestimiento conductor de cables coaxiales.
2. Ingrese el OSM y vaya al SINTONIZADOR.
3. En el menu TUNING BAND (banda de sintonización) selección el modo de sintonización (aire, cable, cable HRC, cable IRC) que utilizes.
4. Ingrese en el menu CHANNEL SEARCH (búsueda de canales). Presione AJUSTAR paraocular y almacenar automatisticallylos canales en la memoria. La búsueda de canales almacenará los canales análogos y digitales.

NOTA: los canales análogos están indicados con un -0 cuando del número del canal. Los canales digitales están indicados con un – seguido de un número. Por exemple, el canal 2-0 es análogo y el canal 2-1 es digital. Los canales análogos también puede tener canales digitales secundarios分开 y asociados a ellos. Por exemple, el canal 3-0onia análogo si estuviese seguido del canal 3-1, 3-2, etc.

1. Cuando los canales estén en la memoria, utilise el menu CHANNEL EDIT (editor canales) para(agregar o eliminar canales y el menu CHANNEL LABEL (etiqueta de canales) para create nombres exclusivos para los canales si lo desea.

Controles infantiles solamente para entrada de TV y VIDEO.

Los padres peuventbloquear cierto tipo de programacion segun la clasificacion y el contenido. Bloqueo de la programacion.

1. Ingrese en el menu PARENTAL CONTROL (control infantil) que se encontrar en el menu secundario de CONFIGURACION dentro del OSM del SINTONIZADOR.
2. Ingrese la contraseña. La contraseña predeterminada es 0000.

Esta contraseña se pueda携带 en el menu PASSWORD SET (configuración de contraseña).
3. Selección el casillero que se enquiryra junto al tipo de programación que ustédesea bloquear y presione AJU-STAR en el control remoto.

NOTA: bloquear un tipo de programación también bloqueará automatistically toda la programación de clasificacion mayor; sin embargo es possible desbloquear esta programa ymantener bloqueada la programacion deseada.

Cuadro de clasificaciones de la guía de TV para padres
APAGADO	Sin limites.
TV-Y	Para todos los niños Los temas y elementos en este programa está disnéados asignIFICAnte para una audiencia muy joven, incluidos niños entre 2 y 6 años de edad.
TV-Y7	Dirigido a niños mayores. Los temas y elementos en este programa poder incluir violencia leveo o cómica o poder asustar a los niños mayores de 7 años de edad.
TV-G	Páduico general. Contiene poca violencia o nunca tipo de violencia, no contiene lenguaje fuerte y contiene pocoDSLangelos o situaciones sugestivas o nuncaDSLangelo o situación sugestiva.
TV-PG	Se sugiere orientación por parte de padres o tutors. El programa pueda CONTENER lenguaje grosero poco común, violencia limitada,algún tipo deDSLangeloy situaciones sexuales insoluantes.
TV-14	Especial advertencia para padres. Este programa contiene material quechos padres considerarian inapropiado para niños menores de 14 años de edad. Este programa能把 CONTENER violencia intensa (V), situaciones sexuales intensas (S), lenguaje muy grosero (L) oDSLangeluy suggestivo (D).
TV-MA	Solamente para audiencias adultas. Este programa能把 CONTENER temas adultos, lenguaje indecente, violenciaGRAFICA y contenido sexual explicito.
Cuadro de clasificaciones de la guía de video para padres
APAGADO	Sin limites.
G	Páduico general. Apto para todo Pública.
PG	Se sugiere orientación por parte de padres o tutors. Puede haber material no apropiado para niños.
PG-13	Especial advertencia para padres. Puede haber material inapropiado para niños menores de 13 años de edad.
R	Restringido. Los niños de 17 años deben estarcomingspor un padre o tutor.
NC-17	No apto para niños de 17 años.
X	Sólo paraadultos.

NOTE: No todos los modelos tienen el sintonizador digital instalado.

NOTA 1: CREACION DE UNA PROGRAMACION

La funciona programacion permite configurar la pantalla para que se encienda y se apague en differentes horarios. Se pueda configurar hasta siete programaciones différentes.

Para configurar la programación:

1. Ingrese al menu PROGRAMA. Resalte AJUSTES DE PROGRAMA con los botones arriba y abajo. Presione SET (AJUSTAR) o el botón + para ingresar al menu de configuración. Resalte el número de programación眼看ada y presione SET. El cuadro+junto al número se volveráamarillo. Ahora pueda configurar la programación.
2. Use las flechas hacer ariba y hacer abajo paraDSLAR INPUT (ENTRADA). Use los botones +y- para seleccionar la fuente de entrada.
3. Después de selecciónar la fuente de ENTRADA, use el botón de flecha hacer abajo para resolver la configuración de la hora en el intervalo de tiempo ENCENDIDO. Use los botones +y- paraaabstar la hora. Use los botones de flecha hacer arriba y hacer abajo para resolver la configuración de los Minutes. Use los botones +y- paraaabstar los Minutes Configure la hora de APAGADO de la mismaforma.

4. Use el botón de flecha hacía abajo para selectionar el día en que se habilitará la programación. Presione el botón SET para habititar. Si la programación se ejectará diariamente, selección EVERY DAY (DIARIO) y presione el botón SET. El circulo alrededor de EVERY DAY se volveráamarillo. Si desea una programación seminal, selección los días de lamana con los botones de flecha hacía arriba y hacía abajo y presione el botón SET para selectionar. Luego resalte la option EVERY WEEK (SEMANAL) y presione SET.

5. Luego de configurar una programación, se pueda configurar las programaciones restantes. Presione CLOSE (CERRAR) para salir de OSM o presione EXIT (SALIR) para volver al menu anterior

NOTA: Si las programaciones se superponen, la programación con el número más alto]<<prioridad sobre la programación con el número más bajo. Por exemple, la programación No.7creamayprioridad sobre la programación No.1.

NOTA 2: PERSISTENCIA DE LA IMAGEN

Tenga en cuenta que la Tecnología LCD pueda experimentar un fenómeno conocido como Persistencia de laImagen. La persistencia de laImagen se da cuando unaImagen residual o “fantasma” de unaImagen previa permanece visible en la pantalla. A diferencia de los monitores CRT, la persistencia de laImagen de los monitores LCD generalmente no es permanente, pero deben evitarse las imágenes constantes que se muestran por un periodo prolongado, ya que pueda producirse un efecto “semi-permanente”.

Para aliviar la persistencia de laImagen, apague el monitor durante el tiempo equivalente al que se做不到laImagen previa. Por exemple: si unaImagen estuve en el monitor por una hora y se mantiene unaImagen residual, el monitor se debe apagar por una hora para borrar laImagen.

Como con todos los dispositivos de visualización personales, NEC DISPLAY SOLUTIONS recomienda visualizar imagenes en Movement y usar un protector de pantalla en movemente en intervalos regulares cuando la pantalla este inactiva o apagar el monitor cuando no se utilize.

Ajuste lasmericanas "PROTECTOR PANTALLA", "FECHAY HORA" y "AJUSTES DE PROGRAMA" para reducir aún más el riesgo de persistencia de laImagen

Este monitor LCD puede controlarse acomings de una computadora personal o de un control remotino inalámbrico que utilise una connexion RS-232C.

IDENTIFICACION DEL MONITOR Y CONTROL IR

Con una PC o un control remoto infrarrojo se pueda controlar hasta 26 monitores M40/M46 individuales atramés de unaceda tipo margarita y conunaconexión RS-232C.

1. Conecte la PC con el M40/M46.

Conecte la calidad de control RS-232C de una PC a la entrada RS-232C del M40/M46. Luego podrá conectar la calidad RS-232C desde el M40/M46 a una entrada RS232C de除外 M40/M46. Se pueda conectar hasta 26 monitores utilizingo RS-232C.

2. Configure el modo identificacion del monitor y control IR.

Para lograr un funciona adecuado, deben configurarse la Identificacion del monitor en el menu OSM para cada monitor de la性强a. La identificacion del monitor puede configurarse desde el menu "MULTI DISPLAY" (MULTIPANTALLA) en el OSM. El numero de identificacion del monitoruede configurarse bajo de un rango que va de 1 a 26.No peut haber dos monitores que comparan el mesmo numero de identificacion del monitor. Se recomienda numerar cada monitor en una性强a tipo margarita secuencialmente desde 1.El primer monitor en la性强a tipo margarita está designado como monitor primario. Los seguides monitores bajo de la性强a son monitores secundarios.

En el menu "MULTI DISPLAY" (MULTIPANTALLA) del primer monitor en laceda tipo margarita RS-232C, establezca el "IR CONTROL" (CONTROL IR) en "PRIMARY" (PRIMARIO).

Establezca el "IR CONTROL" (CONTROL IR) en "SECONDARY" (SECUNDARIO) en todos losDEMAs monitores.

3. Presione el botón "DISPLAY" (MOSTRAR) en el control remoto cuando apunta al monitor "PRIMARIO".

Aparecerá la Información OSM en la esquina superior izquierda de la pantalla.

MONITOR ID (Identificacion del monitor): Muestra el numero de identificacion del monitor actual bajo laadena tipo margarita.

TARGET ID (Identificacion objetivo): Muestra el numero de identificacion del monitor que el monitor actual controlará a工程技术 de laadena tipo margarita. Presione el boton "+" o "-" paraonian the TARGET ID "Identificacion objetivo" para que muestre el numero de identificacion del monitor que se controlar. Para controlar simultaneamente todos los monitors enadena tipo margarita seleccion "ALL" (TODOS) como TARGET ID "Identificacion objetivo".

NOTA: Si el monitor se encuesta en modo de averro de energia en reposo, la funcionalidad RS-232C se encuesta detenida.

4. Use el control remoto inalámbrico para controlar el monitor "SECUNDARIO"@mientras apunta al monitor "PRIMARIO".

El “MENÜ OSM” aparecerá en el monitor objetivo selecciónado.

NOTA: Si aparece el modo OSM para selectionar "N° de identificacion" presione el botón "DISPLAY" (MOSTRAR) en el control remoto cuando apunta al monitor "PRIMARIO" para eliminar este OSM.

CONSEJO: Si perdió el control debido a la configuración erronea de "CONTROL IR", se restablecerá la funciona "NORMAL" del menu "CONTROL IR" si se presiona el botón "DISPLAY" (MOSTRAR) en el control remoto durante 5 seguidos o más.

númeroo de ID asignado al monitor actual número de ID asignado al monitor que se controlará mediante RS-232C

Fuente de entrada Tamanfo de la imagen Informacion de la seals de entrada

Lasmericanas que pueeden controlarse a工程技术 de RS-232C son:

• ENCENDIDO o APAGADO
• Cambio de las señales de entrada

NOTA: Si su PC (IBM o compatible con IBM) está

equipada solo con un conector de puerto serial de 25

clavijas, se necessitiesa un adaptor de puerto serial de

25 clavjas. Comunique se con su vendedor para obtener detalles.

NOTA: Para poder funciona, el terminal de salute

RS-232Csolepuedecnectarseconotromonitordelmesmo

modelo. No conectar conOtherstipsdeequipos.

Este monitor LCD uses lineas RXD, TXD y GND para el control de RS-232C.

El tipo inverso de cable (cable de MODem nulo) deben usarse para el control de RS-232C.

La suiviente sequencia de control se usa para una unica pantalla Multeos.

Al usar los siguientes comandos de control, se pueda controlar todos los monitores conectados en cadaña tipo margarita al mesmo tiempo desde el monitor primario. Sin embargo, los comandos de estado y respuesta sólo correspondieran al monitor primario y no a los secundarios.

1) Interfaz

PROTOCOLO	RS-232C
VELOCIDAD DE TRANSMISión	9600 [bps]
LONGITUD DE LA INFORMACION	8 [bits]
BIT DE PARIDAD	NINGUNO
BIT DE PARADA	1 [bit]
CONTROL DE FLUJO	NINGUNO

2) Diagrama de commando de control

El commando se estuctura con el número de direccion, número de funciona, número de informacion y número final. La longitud del commando es diferente para cada función.

	Código de direccion	Código de funciona	Código de información	Código final
HEX	30h 30h	Function	Data	0Dh
ASCII	'0' '0'	Function	Data	- -

[Cólico de发展方向] 30h 30h (en número ASCII, '0' '0')ijo.

[Cólico de funciona] Un número para cada movimiento de control bajo.

[Código de información] Un Código para cada información (número) de control bajo y no siempre se indica.

[Cólico final] 0Dh (En número ASCII, '□') bajo.

Para controlar multíples monitores Multeos que se encontrar conectados enceda tipo margarita, use el commando de control extendido. Las instrucciones para el commando de control extendido se pueda encontrar en el CD incluido con la pantalla. El archivo se llama "External_control_M4X.pdf.

3) Secuencia de control

1) El commando desde una computadora a un monitor LCD alcanzará 400ms
2) El monitor LCD enviará un commando de returno de 400ms^* cuando se haya recubiido un número. Si el commando no se recibe correctamente, el monitor LCD no enviará el commando de returno.
3) La computadora personal verifica el commando y confirma si el commando enviado se ha executado o no.
4) El monitor LCD envía variouscottiges además delcottigo de returno. Cuando se envía una secuencia de control a través de RS-232C, se ignoraranotherscottiges provenrientes de computadoras personales.

*El tiempo de envío del commando de returno pueda demorarse según la activités actual del monitor (cambio de la seals de entrada, etc.).

[Ejempio] ENCIENDA el monitor. ('es para número ASCII)

Envío de(COMD) desde la PC, etc.	Códido de estado desde el monitor LCD	Significado
30 30 21 0D '0' '0' '' '□''		Comando para ENCENDIDO
	30 30 21 0D '0' '0' '' '□''	Comando recibido (Comando devuelto)

4) Comandos de funciona

Los commandos de configuracion做到 las configuraciones de configuracion basicas de este monitor LCD.

Es possible que no funciona en al Cambiar la seals.

Operación	ASCII	HEX
ENCENDIDO	!	21h
APAGADO	"	22h
DVI	_r1	5Fh 72h 31h
VGA	_r2	5Fh 72h 32h
RGB/HV	_r3	5Fh 72h 33h
HDMI	_h1	5Fh 68h 31h
VIDEO	_v1	5Fh 76h 31h
DVD/HD	_v2	5Fh 76h 32h
S-VIDEO	_v3	5Fh 76h 33h
TV_DTV	_t2	5Fh 74h 32h

• El commando APAGADO no deben usarse durante 1 minuto antes de encender el monitor.
• El commando ENCENDIDO no debe usarse durante 1 minuto cuando de apagar el monitor.
• S-VIDEO es permitted tenermedo un cable de S-VIDEO conectado con la seals de "S-VIDEO" presente y seleccionando "PRIORITY MODE".

5) Comando delecture

El servidor central envía al monitor el commando sin número de información.

Después de recibir este commando, el monitor devuelve el commando con número de información del estado actual al servidor central.

Cuando el servidor central verifies the estado de energia del monitor, se enciende el estado del monitor.

Comando desde la computadora	Comando desde el monitor	Delle del commando
30 30 76 50 0D ‘0”0”v”P’[enter]		Pragunta sobre el estado de energia del monitor.
	30 30 76 50 31 0D ‘0”0”v”1”[enter]	El monitor está encendido.

Estructura del commando de lecture

			ASCII		HEX
			Function	Data (Receive)	Function	Data (Receive)
ENERGÍA	ENCENDIDO		vP	1	76 50	31
	APAGADO(en reposo)		vP	0	76 50	30
Entrada	DVI (DVI-D)		vl	r1	76 49	72 31
	VGA (D-sub)		vl	r2	76 49	72 32
	RGB/HV (BNC)		vl	r3	76 49	72 33
	HDMI		vl	h1	76 49	68 31
	VIDEO		vl	v1	76 49	76 31
	DVD/HD AV		vl	v2	76 49	76 32
	S-VIDEO		vl	v3	76 49	76 33
	TV DTV		vl	t2	76 49	74 32
modo deImagen	HIGHBRIGHT		vM	p1	76 4D	70 31
	Standard (Estándar)		vM	p2	76 4D	70 32
	Alrededor deltablero AV	Resolucionesde 0,5°C	txx1	(ex.)+35,	74 63 78 31	2B 20 32 35 2E 30
		Resolucionesde 1°C	tc1	(ex.)+25	74 63 31	2B 20 32 35
Temperatura interna delmonitor	Alrededor delinterruptordel circuitodeenergia	Resolucionesde 0,5°C	txx2	(ex.)+30,5	74 63 78 32	2B 20 33 30 2E 35
		Resolucionesde 1°C	tc2	(ex.)+31	74 63 32	2B 20 33 31

NOTA: Para Obtener informacion completa, consulte el archivo "External_Control_M4X.pdf" en el CD-ROM.

El control de RS-232C no funciona si la pantalla se encuesta en el modo "EN ESPERA ECO". Si los monitores forman parte de unaceda tipo margarita y una pantalla se encuesta en el modo "EN ESPERA ECO, se perdara el control de toda laceda tipo margarita.Consulte la pageina 30 para Obtener mas informacion sobre el modo EN ESPERA.

Pantalla diagonal de 40" o 46": le-agrega una nuevo dimenión a la Tecnología de visualización de la información.

Resolución de 1920 x 1080: permite un texto claro e imagenes nítidas.

Tecnología XtraView: permite una visualización en ángulo amplio.

Capacidades DDC/CI: permite enviar commandos de control directamente al monitor a trovés de una PC estándar o por medio de una red existente mediante un administrador de sistemas.

CableComp™: La compensación automática de cable长大o evita la degradación de la calidad de laImagen provocada por las extensiones de los cables.

Fácil de usar y de Diseño eficiente: Presenta el montaje estandar VESAactualmente propuesto y una construcción general liviana para un fácil transporte e instalación.

Bajo consumo de energia y emisión de calor reducida: garantiza un costo inferior de mantenimiento.

Administrador de pantalla (OSM®): lo pone en total control de las configuraciones de pantalla.

Calidad y confiabilidad NEC: le brinda tranquilidad al ofrecerle una garantía de 3 años (incluida la retroiluminación) y un service de atencion al cliente y soporte的技术ico las 24 horas del día, los 7 días de lamana.

Tamaño reducido: brinda la solución ideal para entornos que requirecen una calidad deImagen superior pero con limitaciones de tamaño y espacio. El tamañokeeño y el bajo peso del monitor permiten trasladarlo o transporte familiarmente de un lugar a otro.

Sistema de control AccuColor: jusqu con sRGB le permite intercambiart entre las configuraciones de color en su pantalla segun su preferencia.

Sistema de control OmniColor™: jinto con el ajuste de color sRGB utilize informacion de color de 6 ejes para asegurar colores reales para imagenes congeladas y videos en tiempo real.

Conectar y使用者: la solución de Microsoft® con los sistemas operativos Windows® fácila la configuración e instalación al permitir que el monitor envie directamente a su computadora sus caracteristicas (como el tiempo de pantalla y las resolutions admitidas), lo cual optimiza automatistically la calidad de laImagen.

Sistema Administrador inteligente de energia (IPM®): brinda métodos innovadores para ahorrar energia, que ahorroan dos tercios de los costos de energia del monitor.

Tecnología de Frequencia número: ajusta automatistically el monitor a la Frequencia de escaneo de la tarjeta del monitor que de estaforma muestra la resoluciónrequireida.

Capacidad FullScan: Le permite utiliser el area de la pantalla completa en la mayoría de las resolutions, locular augmenteda deforma significativa el時間 de laImagen.

Interfaz de montaje estándar VESA®: permite a los usuario conectar su monitor LCD arialquier brazo o soporte de montaje estándar de cerceros VESA. Permite montar el monitor en una pared o en un brazo usingoodualquier dispositivo compatible de cerceros. NEC recomienda usar interfaces de montaje que cumplan con la norma UL1678 en Norteamérica.

DVI-D: el subGrupo sólo digital de DVI create por el Digital Display Working Group (DDWG) para conexiones digitales entre computadoras y pantallas. Como conector sólo digital, la compatibiliad analógica no se brinda con un conector DVI-D. Como conexión exclusivamente digital basada en DVI, sólo se就需要 una adaptador simple para la compatibiliad entre DVI-D y otros connectores digitales basados en DVI tales como DFP y P&D.

TILE MATRIX con TILE COMP: permite que pantallas multipes muestren unaImagen en mosaico en various monitos superpuestos y compensate el ancho de bisel del monitor bajo de laImagen que se visualiza.

ZOOM: Amplía laImagen en direccion horizontal y vertical.

Cadena tipo margarita de RS-232C:astedcouldencontrolarmultiplemonitoresmediantelaPCo un controlremotoinalambrico.

Autodiagnostico: en caso de que ocurre un error interno, se indica un estado de falla con una luz roja parpadeante en elANTE del monitor.

Sin imagen

• El cable de senal debe estarconectaro correctamentea la tarjeta de visualizacion/computadora.
• La tarjeta de visualizaciónDebe estar colocada correctamente en la ranura.
• El botón de encendido frontal y el botón de encendido de la computadora deben estar en la posición de ENCENDIDO.
• Asegürese de que se ha elegido un modo compatible con la tarjeta de visualización o el sistema que se está utilizando.

(Consulte el manual de la tarjeta de visualización o del sistema paracaejar el modoGRAMico).

• Controle el monitor y la tarjeta de visualización en lo que respecta a la compatibiliad y a las configuraciones recomendadas.
• Controle si el conector del cable de senal posee una clavija doblada o hundida.

El botón de encendido no responde

• Desconecte el cable de alimentación del monitor del tomacorriente CA para apagar y reinecer el monitor.

Persistencia de laImagen

• Debe saber que la Tecnología LCD pueda experimentar un fenómeno conocido como persistencia de laImagen. La persistencia de laImagen se da cuando unaImagen residual o “fantasma” de unaImagen previa permanece visible en la pantalla. A diferencia de los monitores CRT, la persistencia de laImagen de los monitores LCD no es permanente, pero deben evitarse las imágenes constantes que se muestran por un periodo prolongado de tiempo. Para aliviar la persistencia de laImagen, apague el monitor durante el tiempo equivalente al que se要注意laImagen previa. Por exemple: si unaImagen estuve en el monitor por una hora y se mantiene unaImagen residual, el monitor se debe apagar por una hora para borrar laImagen.

NOTA: Como en todos los dispositivos de visualización personales, NEC Display Solutions of America, Inc. recomienda utiliser imágenes y protectores de pantalla con movimiento a intervalos regulares siempre que la pantalla está inactiva, o apague el monitor si no se va a utiliser.

LaImagen es inestable, está fuera de bajo o la distorsión es aparnte

• El cable de senalDebe estarcorrectamenteconectaro al monitor LCD,computadora u otherdispositivode entrada.
• Utilice los controlles de pantalla OSM para enfocar y regular la pantalla AUGMENTANDO o reduciendo el total de la fase del reloj. Cuando se cambia el modo de visualizacion, la configuracion de ajuste de laImagen OSMuede necessitarun reajuste.
• Controle el monitor y la tarjeta de visualización en lo que respects a la compatibiliad y a las sincronizaciones de Signals recommendadas.
• Si el,texto esta distorsionado, cambie el modo de video a no entrelazado y utilize una velocidad deactualizacion de 60 Hz .

La imagen de la seals del componente es verdosa

• Controle si está selectionado el conductor de entrada de DVD/HD.

El LED en el monitor no está encendido (no se ve ni color verde ni rojo)

• El botón de encendido debe estar en la posición de ENCENDIDO y el cable de alimentación debe estar conectado.
• Asegúrese de que la computadora no está en un modo de averro de energia (toque el teclado o el mouse).

El LED rojo en el monitor parpadea

• Puede haber occurrido una falla; comuniquese con el centro de servicios autorizzato de NEC DISPLAY SOLUTIONS más cercano.

LaImagen de la pantalla no posee el tameno apropiado

• Utilice los controlles de pantalla OSM para&aumentar o reducir el total de reloi.
• Asegürese de que se ha elegido un modo compatible con la tarjeta de visualización o el sistema que se está utilizando.

(Consulte el manual de la tarjeta de visualización o del sistema paraonianearo).

LaResolutionseLECTIONada no se visualiza de la formapropiada

• Utilice la informacion OSM para ingresar al menu de informacion y confirmar que se ha selectionado la resolution apropiada. De no ser asi, selecciona la resolution adecuada.

Lasuciones "AJUSTES DE PROGRAMA"/"TIEMPO

DESACTIV." no funciona correctamente.

• La funciona "PROGRAMA" se deshabilitará cuando el "TIEMPO DESACTIV." está programado.
• Si la funciona "TIEMPO DESACTIV." está habitada y el monitor LCD está apagado o si el suministro de corriente se interrupse inesperadamente, se restablecerá el TIEMPO DESACTIV.

Sin sonido

• Controle si el cable del altovoz está conectado de forma apropriada.
• Controle si la funciona silenciar está activada.
• Controle si el volumen está al minimum.

NOTA: es possibleREENUCIR audio desdeuna fuente differente de la fuente de video. Alajustar los controlles infantiles de video, tenguen Counseling que este contenido no estáiltrado.

RS-232C no está funciona

• Asegürese de que el monitor no está en el modo "EN ESPERA ECO." (consulte la págin 26).

Control remoto no está funciona

• Cerciorese de que las baterías estén insertadas correctamente.
• Pruebe las baterías para la vida de la fuerza.
• Cerciórese de Signals el telecontrol directamente en el sensor en el monitor.
• Compruebe si el telecontrol está en Modo ID.
• El mando a distancia puede no functioning cuando en luz del sol directa o cuando hay iluminacion fuerte en el sensor alejado del monitor.

PIP (Imagen enImagen) no funciona

• Verifique la resolution de la seals de entrada. PIP no funciona con todos los temas de señales de entrada "1080i". La funciona PIP funciona con señales 1080p.

Imagen con niece, mal sonido en TV

• Controle la connexion de la antenna/cable. Utilice un cable nuevo si fuera Neededario.

Interferencia en la TV

• Controle los componentes de proteccion. Aljelos del monitor si fuera besoinario.

Servicio de atencion y asistencia al cliente de monitors NEC

Servicio de atencion al cliente y soporte专业技术: [phone]

Fax: [phone]

Piezas y accesorios/Macintosh Adaptador de cable: [phone]

Información sobre la garantía: www.necdisplay.com

Soporte专业技术e en linea www.necdisplay.com

Información sobre ventas y productos

Lineadeinformacion sobreventas: [phone]

Clients canadienses: [phone], Ext#: 4037

Ventas gubernamentales: [phone]

Ventas gubernamentales Correo electrónico: [e-mail]

Canales electrónicos

Internet: www.necdisplay.com

Registrar de produits: www.necdisplay.com

Operaciones europeas: www.nec-display-solutions.com

Controladores y descargas www.necdisplay.com

Módulo LCD	40,0 po/102,0 cm en diagonale
	Tamaño del pixel	0,461 mm
	Resolución	1920 x 1080 pixeles
	Color	Más de 16 millones de colors (según la tarjeta de video usada)
	Brillo	450cd/m² (typ)
	Relación de contraste	1000:1 (typ)
	Ángulo de visualización	Ariba 89/abajo 89/izquierda 89/derecha 89 (tip.) a CR >10
Frecuencia	Horizontal	ANALOGICA: 15,625/15,734 kHz, 31,5 kHz - 91,1 kHz DIGITAL: 31,5 kHz - 91,1 kHz
	Vertical	50 Hz a 85 Hz
Réolj de pixeles	25,2MHz a 162,0MHz
Tamaño de visualización	885,6 x 498,2mm
Señal de entrada	DVI	DVI-D 24 CLAVIJAS	RGB DIGITAL	DVI (HDCP)
				VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60", 1920X1080 (60Hz)
	VGA	Mini D-sub 15 clavjas	RGB ANALOGICO	0,7V p-p, entrada de impedancia de 75 ohmios
				VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60", 1920X1080 (60Hz)
			Sincronizacion	Separada: Nivel TTL (Pos/Neg)
				Sincronizacion compuesta en video verde: 0,3Vp-p Neg.
	RGB/HV	BNC (R,G,B,H,V)	RGB ANALOGICO	0,7V p-p, entrada de impedancia de 75 ohmios
				VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60", 1920X1080(60Hz)
			Sincronizacion	Separada: Nivel TTL (pos./neg.)
				Sincronizacion compuesta en video verde: 0,3Vp-p Neg.
	HDMI	HDMI Type-A	RGB DIGITAL	HDMI
				1080p,1080i,720p 50Hz/60Hz, 576p, 480p
	DVD/HD	RCA (Y, Cb/Pb, Cr/Pr)	Componente	Y: 1.0Vp-p/75ohm, Cb/Cr (Pb/Pr): 0.7Vp-p/75 ohm
				HDTV/DVD:1080p,1080i,720p 50Hz/60Hz, 576p, 480p, 576i, 480i
	VIDEO	BNC	Compuesto	1.0V p-p Input Impedance 75 ohm
		RCA		NTSC/PAL/SECAM/4.43NTSC/PAL60
	S-VIDEO	DIN 4 CLAVIJAS	S-VIDEO	Y: 1.0Vp-p/75ohm C: 0.286Vp-p/75 ohm
				NTSC/PAL/SECAM/4.43NTSC/PAL60
	TV	75 ohm F-terminal	Difusión terrestre de analógico	NTSC: VHF(2-13ch),UHF(14-69ch)
			Cable analógico	CATV 1-130ch
			Difusión terrestre de Digital	ATSC (8USB):2-69ch
			Cable digital	64/256 QAM: 1-135ch
Señal de salida	RGB/HV	BNC (R,G,B,H,V)	RGB ANALOGICO	Video RGB analógico: 0,7V p-p avec borne 75 ohms Sincronizacion HV separada: Grado TTL (pos./neg) con 2,2k ohmos finalizo
	VIDEO	BNC	Compuesto	Salida, compuesto 1.0V p-p with 75 ohm terminated
Audio	Entrada AUDIO	RCA (L/R) x 2	Analog Audio	Stereo L/R 0.5Vrms/más que 22K ohm
		STEREO Mini Jack
		HDMI Type-A	DIGITAL Audio	PCM 32, 44.1, 48kHz (16bit)
	Salida AUDIO	STEREO Mini Jack	Analog Audio	RCA PIN-JACK L/R: 1 Output, 0.5Vrms with 1k ohm terminated
		Optical S/PDIF connector	Digital Audio	S/PDIF Optical Digital audio output (PCM/Dolby Digital)**
Salida Del Altavoz				Locutor Extermo Gato 15W + 15W (8 ohm)
Controles	RS-232C: ENTRADA			Mini D-sub 9 clavjas
	RS-232C: SALIDA			Mini D-sub 9 clavjas (Cadena margarita)
Fuente de alimentación		3,0-1,2A a 100-240V AC, 50/60Hz
Entorno de uso	Temperatura	5°C a 40°C/41°F a 104°F
	Humidad	10% to 80%
Entorno defunctionamento	Temperatura	-20°C a 60°C/de -4°F a 140°F
	Humidad	10% a 90% (sin condensation) / por debajo de 60% más de 40°C
Dimensions	Neto	981,8 (ancho) x 627,9 (alto) x 400,0 mm (profundidad) (con soporte), 981,8 (ancho) x 582,4 (alto) x 142,5 mm (profundidad) (sin soporte) 627,4 (ancho) x 981,8 (alto) x 142,5 mm (profundidad) (Moto vertical sin soporte)
	Bruto	1147,0 (ancho) x 780,0 (alto) x 540,0 (profundidad) mm
Peso	Neto	32,6kg / 71,9 libras
	Bruto	41,9kg / 92,4 libras
Interfaz de montaje de brazo compatible con VESA	3 x 200 mm x 200 mm (8 orificios)
	3 x 200 mm x 200 mm (6 orificios)
Pautas y normas cumplidas	UL 60950-1/CSA C22.2 No.60950-1/TUV-GS/EN60950-1 FCC-B/DOC-B/EN55022-A/EN55024/EN61000-3-2/EN61000-3-3/CE
Administrazione de la energia	VESA DPM
Plug & Play	VESA DDC2B DDC/CI
Accesorós	Manual del usuario, cable de alimentación, cable de senal de video, control remoto, baterias AA x 2, sujetadores x 3, tornillos x 5, CD-ROM, tapa de interruptor principal x 1

Imagen comprimida *Salida audio para la difusión terrestre de Digital
Fabricado bajo licencia de Dolby Laboratories. "Dolby" ye el simbolo de la doble D son marcas commerciales de Dolby Laboratories.

Especillas M46

Modulo LCD		46,0 po/116,8 cm en diagonale
		Tamañodel pixel	0,530 mm
		Resolución	1920 x 1080 pixeles
		Color	Más de 16 millones de colores (según la tarjeta de video usada)
		Brillo	450cd/m² (typ)
		Relación de contraste	1200:1 (Tip.)
		Ángulo de visualización	Arriba 89/abajo 89/izquierda 89/derecha 89 (tip.) a CR >10
Frecuencia	Horizontal	ANALOGICA: 15,625/15,734 kHz, 31,5 kHz - 91,1 kHz DIGITAL: 31,5 kHz - 91,1 kHz
	Vertical	50 Hz a 85 Hz
Reloj de pixeles		25,2MHz a 162,0MHz
Tamañode visualización		1018,1 x 572,7 mm
Señal de entrada	DVI	DVI-D 24 CLAVJAS	RGB DIGITAL		DVI (HDCP)
					VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60°, 1920X1080 (60Hz)
	VGA	Mini D-sub 15 clavjas	RGB ANALOGICO		0,7V p-p, entrada de impedancia de 75 ohmios
					VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60°, 1920X1080 (60Hz)
			Sincronización		Sincronización compuesta en video verde: 0,3Vp-p Neg.
	RGB/HV	BNC (R,G,B,H,V)	RGB ANALOGICO		0,7V p-p, entrada de impedancia de 75 ohmios
					VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60°, 1920X1080(60Hz)
			Sincronización		Sincronización compuesta en video verde: 0,3Vp-p Neg.
	HDMI	HDMI Type-A	RGB DIGITAL		HDMI
					1080p,1080i,720p 50Hz/60Hz, 576p, 480p
	DVD/HD	RCA (Y, Cb/Pb, Cr/Pr)	Componente		Y: 1.0Vp-p/75ohm, Cb/Cr (Pb/Pr): 0.7Vp-p/75 ohm
					HDTV/DVD:1080p,1080i,720p 50Hz/60Hz, 576p, 480p, 576i, 480i
	VIDEO	BNC	Compuesto		1.0V p-p Input Impedance 75 ohm
		RCA			NTSC/PAL/SECAM/4.43NTSC/PAL60
	S-VIDEO	DIN 4 CLAVJAS	S-VIDEO		Y: 1.0Vp-p/75ohm C: 0.286Vp-p/75 ohm
					NTSC/PAL/SECAM/4.43NTSC/PAL60
	TV	75 ohm F-terminal	Diffusion terrestre de analógico		NTSC: VHF(2-13ch),UHF(14-69ch)
			Cable analógico		CATV 1-130ch
			Difusión terrestre de Digital		ATSC (BVSB):2-69ch
			Cable digital		64/256 QAM: 1-135ch
Señal deSadly	RGB/HV		BNC (R,G,B,H,V)		RGB ANALOGICO	Video RGB analógico: 0,7V p-p avec borne 75 ohms Sincronización HV separada: Grado TTL (pos./neg) con 2,2k ohmos finalizo
	VIDEO		BNC		Compuesto	Salida, compuesto 1.0V p-p with 75 ohm terminated
Audio	Entrada AUDIO		RCA (L/R) x 2		Analog Audio	Stereo L/R 0.5Vrms/más que 22K ohm
			STEREO Mini Jack
			HDMI Type-A		DIGITAL Audio	PCM 32, 44.1, 48kHz (16bit)
	Salida AUDIO		STEREO Mini Jack		Analog Audio	RCA PIN-JACK L/R: 1 Output, 0.5Vrms with 1k ohm terminated
			Optical S/PDF connector		Digital Audio	S/PIDF Optical Digital audio output (PCM/Dolby Digital)**
Salida Del Altavoz						Locuctor Externo Gato 15W + 15W (8 ohm)
Controles	RS-232C: ENTRADA					Mini D-sub 9 clavijas
	RS-232C: SALIDA					Mini D-sub 9 clavijas (Cadena margarita)
Fuente de alimentación			3,4-1,35A a 100-240V AC, 50/60Hz
Entorno de uso	Temperatura		5°C a 40°C/41°F a 104°F
	Humedad		10% to 80%
Entorno defunctionamental	Temperatura		-20°C a 60°C/de -4°F a 140°F
	Humedad		10% a 90% (sin condensation) / por debajo de 60% más de 40°C
Dimensions	Neto		1112,8 (ancho) x 704,8 (alto) x 400,0 mm (profundidad) (con soporte), 1112,8 (ancho) x 659,4 (alto) x 142,5 mm (profundidad) (sin soporte) 659,4 (ancho) x 1112,8 (alto) x 142,5 mm (profundidad) (Modo vertical sin soporte)
	Bruto		1278,0 (ancho) x 875,0 (alto) x 540,0 (profundidad) mm
Peso	Neto		39,3kg / 86,6 libras
	Bruto		49,7kg / 109,6 libras
Interfaz de montaje de brazo compatible con VESA			3 x 200 mm x 200 mm (8 orificios)
			3 x 200 mm x 200 mm (6 orificios)
Pautas y normas cumplidas			UL 60950-1/CSA C22.2 No.60950-1/TUV-GS/EN60950-1 FCC-B/DOC-B/EN55022-A/EN55024/EN61000-3-2/EN61000-3-3/CE
Administração de la energia			VESA DPM
Plug & Play			VESA DDC2B DDC/CI
Accesorios			Manual del usuario, cable de alimentación, cable de signal de video, control remoto, baterias AA x 2, sujétadores x 3, tornillos x 5, CD-ROM, tapa de interruptor principal x 1

Imagen comprimida *Salida audio para la difusión terrestre de Digital
Fabricado bajo licencia de Dolby Laboratories. "Dolby" ye el symbolo de la doble D son marcas commerciales de Dolby Laboratories.

1) Entrada RGB analógica (Mini D-SUB 15 clavijas) VGA

Clavija N°	Nombre
1	Señal de video roja
2	Señal de video verde
3	Señal de video azul
4	GND
5	DDC-GND
6	GND rojo
7	GND verde
8	GND azul
9	+5V (DDC)
10	SYNC-GND
11	GND
12	DDC-SDA
13	H-SYNC
14	V-SYNC
15	DDC-SCL

Clavija N°	Name
1	Conectada a 7 y 8
2	RXD
3	TXD
4	Conectada a 6
5	GND
6	Conectada a 4
7	Conectada a 1 y 8
8	Conectada a 1 y 7
9	NC

Mini D-SUB 9 clavijas

2) Entrada digital RGB (DVI-D) DVI

1	TX2-	9	TX1-	17	TX0-
2	TX2+	10	TX1+	18	TX0+
3	Pantalla (TX2/TX4)	11	Pantalla (TX1/TX3)	19	Pantalla (TXP/TX5)
4	NC	12	NC	20	NC
5	NC	13	NC	21	NC
6	Reloj serial DDC	14	+5 energia	22	Pantalla (TXC)
7	Información serial DDC	15	Tierra (+5V)	23	TXC+
8	NC	16	Detección de conexión en caliente	24	TXC-

NEC Display Solutions of America, Inc. (de ahora en más “NEC DISPLAY SOLUTIONS”) garantiza que este Producto está libre de defectos de material y fabricación y que está suerto a las conditionesalready expuestos, acepta reparar o reemplazar (a exclusivo criterio de NEC DISPLAY SOLUTIONS)其中之一. Para la hora de las piezas de la unidad adjunta que se prueben defectuosas durante un periodo de tres (3) años a partir de la Fecha de la primera compra del consumidor. Los repuestos tienen una garantía de noventa (90) días. Las piezas de repuesto o la unidad peuvent ser新品 o reconstruidas y cumplirán con las specifications de la unidad o de las piezas originales.

Esta garantía le otorga derechos legales espécíficos, además de otros derechos que ustéd pueda tener y que varian de estado a estado.Esta garantía se extiende al comprador original del Producto y no es transferible.Esta garantía sólo cubre componentes suministrados por NEC DISPLAY SOLUTIONS. El mantenimiento que se requiera como resultado de componentes de cerceros no está cubierto por esta garantía. Para que esta garantía cubra al Producto, el本身就是 haber comprado en los EE. UU. o Canadá por el comprador original. La presente garantía sólo cubre la distribución del Producto en los EE. UU. o Canadá por parte de NEC DISPLAY SOLUTIONS. No se proportionscióna servicios de garantía fuera de los EE. UU. o Canadá. NEC DISPLAY SOLUTIONSrequireirá la presentación de la prueba de compra para corroborar la Fecha de la misma. Dicha prueba de compra debe ser una factura o recibo que contenga el nombre y domicilio del vendedor, del comprador y el número de série del producto.

Para recibir los serviciosAquí Mentionados, es su obligación y correrá por su cuenta el envío, el transporte prepago o la entrega del Producto al revendedor autorizado a quien se compró这么做 Producto o a otro lugar autorizzato por NEC DISPLAY SOLUTIONS, ya sea en el embalaje original u(other similar que ofrezca un grado de protección equivalente. Todos los productos que se devuelvan a NEC DISPLAY SOLUTIONS para recibir mantenimiento DEBEN tener aprobación previa, la cuales pueda obtenser llamando al 1-800-632-4662. El Producto noDebte haberse sometido a alteraciones, reparaciones ni mantenimiento previos realizados por parte de personal no autorizzato por NEC DISPLAY SOLUTIONS, tampoco seDebte haberalterado ni quitado el número de série del producto. Para que esta garantía sea正当a, el Producto no seDebte haber sometido a visualización de imagenes fijas durante largos periodos, lo que resulta en persistencia de laImagen (efectos de imagen superpuestos), ni tampoco a accidentes, uso inapropiado o abuso ofuncionamento contrario a las instrucciones del Manual de usuario. La presencia deequalquera de dichas conditiones anulará esta garantía.

NEC DISPLAY SOLUTIONS NO SE HARÁ RESPONSABLE, SIN PERJUICIO DE LA RESPONSABILITYD ANTES DECLARADA, POR OTROS DANOS DIRECTOS, INDIRECTOS, INCIDENTALES, DERIVADOS U OTRO TIPO QUE RESULTEN DEL USO DE CUALQUIER PRODUCTO DE NEC DISPLAY SOLUTIONS. ESTAS GARANTías REEMPLAZAN CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLICITA, INCLUIDAS, EN FORMA NO TAXATIVA, LAS GARANTías IMPLICITAS DE COMERCIALIZACION O ADAPTACION PARA UN PROPÓSITO EN PARTICULAR. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSION DE GARANTías IMPLICITAS O EL LIMITE O EXCLUSION DE RESPONSABILIDAD POR DANOS INCIDENTALES O DERIVADOS, POR LO QUE LAS EXCLUSIONES ANTERIORES PUEDEN NO SER APLICABLES A USTED.

Este Producto está garantizo según las conditiones de esta garantía limitada. Se advierte a los consumidos que el rendimiento del Producto se ve afectado por la configuración del sistema, el software, la aplicación, los datos del cliente y el control operativo del sistemas, entre otheros factores. Mienes que los Productos de NEC DISPLAY SOLUTIONS se consideran compatibles con manyos sistemas, la implementación funcional españica de los clientses pueda variar. Por lo tanto, el consumidor debe determinar la conveniencia de un Producto para un proposto o aplicacion españicos y la misma no está garantizada por NEC DISPLAY SOLUTIONS.

Para conocer el service de mantenimiento más cercano autorizado por NEC Display Solutions of America, Inc., contactese con NEC Display Solutions of America, Inc. llamando al 1-800-632-4662.

Información del fabricante sobre reciclado y energia

NEC DISPLAY SOLUTIONS está muy comprometido con la protección del medio ambiente y considera el reciclaje una de las的最大as prioridades de laEmpresa para reducir los daños al medio ambiente. Nuestro objetivo es plagiarar productos respetuosos con el medio ambiente y poderearnestro máximo empeño en ayudar a definir y cumplir las ultimas normativas de organismos independentes como ISO (Organización Internacional de Normalización) y TCO (Confederación Sueca de Trabajadores Profesionales).

Cómo reciclar su producto NEC

El objetivo del reciclado es mejor el entorno mediante la reutilizacion,actualizacion,
reacondicionamento o recuperacion de materiales. Los equipuestos dedicados al reciclaje
garantizan que los componentes dañinos para el medio ambiente se manipulan y eliminan de la
manera adecuada. Para asegurar que sus productso se reciclan de la forma más Conveniente, NEC
DISPLAY SOLUTIONS ofrece una amplia variedad de procedimientos de reciclaje y su consejo sobre
la mejor forma de Manipular sus productso para proteger el medio ambiente una vez que隐身 al final
de su vida util.

Puede encontrar toda la información necesaria para(deschar un producto y la informacion española de cada País sobre los equipuestos de reciclaje disponibles en los siguientes sitios web:

EE.UU.: http://www.necdisplay.com

Europa: http://www.nec-display-solutions.com/greenccompany/

Japon: http://www.nec-display.com

Ahorro de energia

Este monitor dispone de una función avanzada de ahorro de energia. Cuando se envía al monitor una seals del estándar VESA DPMS (senalización para administración de potencia de pantallas), se activa el modo de ahorro de energia. El monitorsole dispone de un modo de ahorro de energia.

M40

modo	Consumo de energia	Color del LED
Funciónamente normal	Aprox. 300 W	Verde
modo de ahora de energia	Menos de 5 W	Ámbar
modo apagado (en espera ECO)	Menos de 1 W	Rojo

M46

modo	Consumo de energia	Color del LED
Funciónamente normal	Aprox. 340 W	Verde
modo de ahora de energia	v	Ámbar
modo apagado (en espera ECO)	Menos de 1 W	Rojo

Marca de residuos de aparatos electricos y electrónicos (directiva europea 2002/96/EC)

En la Unión europea

A medida que la legislacion de la Union Europea se va implementando en los distinctos Estados miembros, se está imponiendo que los productos residuales electricos y electronicos que llevan lamarca que se muestra a la izquierda se desechen por分开ado de los residuos domesticos comunes. En esta categoria se incluyen desde monitores hasta accesorios electricos, como cables de alimentacion o de senal. Para deselectar monitores NEC, siga las instrucciones de las autoridades locales, Solicite informacion al respecto en el establishacion donte haya adquirido el monitor o, si corresponde, siga las conditiones acordadas con NEC.Esta marca en productos electricos o electronicos solo se aplica a los estados miembros actuales de la Union europea.

Fuera de la Unión europea

Para(deschar productos electricos or electronicos fuera de la Unión europea,pongase encontacto con las autoridades locales parautilizarelmetode desecho adecuado.

NEC Multeos M40/M46

DECLARACION DE DERECHOS DE PROPIEDAD Y DESCARGO DE RESPONSABILIDAD

La información divulgada en este documento, incluidos todos los diseños y materiales relacionados, es propietad de valor de NEC Display Solutions of America, Inc. y/o sus licenciariados, según corresponda, se reservan todos los derechos de patente, copyright y除外 Rights de propietad de este documento, incluidos todos los derechos de Diseño, fabricación, reproducción, uso y ventas que del mesmo se desc profundan, excepto en los casos en que dichos derechos se otorguen expresamente aOthers.

Los produits de NEC Display Solutions of America, Inc. mentionados en este documento está garantizados de acuerdo con las conditiones de la Declaración de Garantía Limitada que accompanies a cada producto. Sin embargo, el rendimiento real de cada uno de ellos products depende de factores tales como la configuración del sistemas, los datos del cliente y el control operativo. Dado que la implementación de cada producto pueda variar de cliente a cliente, por el consumidorDebe determinar la conveniensia de las configuraciones y aplicaciones de un produit especialico y no está garantizada por NEC Display Solutions of America, Inc.

Para permitir mejoras en el Diseño y en las specifications, la información de este documento está sujeta a modificaciones en cualquier momento sin previo avis. Se prohíbe la reproducción total o parcial de este documento sin previa autorización de NEC Display Solutions of America, Inc.

DECLARACION DE CONFORMIDAD

Este dispositivo cumple con las normas de la FCC, Parte 15. Su funciona está sujejo a las siguientes dos conditiones. (1) Es possible que este dispositivo no cause interferencia daña, y (2) este dispositivoDebe acceptar cualquier interferencia que reciba, incluida aquella interferencia que pueda provocar un funcionaeno no deseado.

Entidad responsable en los EE.UU:	NEC Display Solutions of America, Inc.
Dirección:	500 Park Blvd. Suite 1100 Itasca, IL 60143
N° de tel.:	[phone]

Tipo de producto:	Computer Monitor
Clasificación del equipo:	Class B Peripheral
Modelos:	Multeos M40 (L406T3)
	Multeos M46 (L466T4)

Por el presente declaramos que el equipo antes especified cumple con las normas sociales individuales por las dispositions de la FCC.

Windows es unamarca registrada de Microsoft Corporation. NEC es unamarca registrada de NEC Corporation. Energy Star es unamarca registrada de los EE. UU. Todas losotiros nombres de marcas y productos son marcas o marcas registradas de sus respectivos propietarios.

NEC Multeos M40/M46

PROPRIETARY NOTICE AND LIABILITY DISCLAIMER
