MANUAL DE USUARIO 118 L NILFISK

Options de transformation 4 Accessoires 4 Emballage et déballage 4 Mise en service - connexion au réseau d'alimentation électrique 4 Rallonges 5 Aspiration de substances sèches 5

Entretiens et réparations.

Caractéristiques techniques - Dimensions Commandes et indicateurs (fig. 4)... Contrôles avant la mise en marche Mise en marche

Secouage du filtre primaire Arrêt - arrêt d'urgence... Vidange de la cuve à poussières... iii 8 À la fin du nettoyage Entretien, nettoyage et décontamination Démontage et remplacement des filtres primaire et absolu 9 Remplacement du filtre primaire. Remplacement du filtre absolu Contrôle et nettoyage ventilateur de refroidissement moteur 10 Contrôle des étanchéités

Pièces détachées conseillées

Recherche des pannes Centres d'assistance du fabricant... 12

seulement aux personnel expérimenté, formé et expressément chargé du fonctionnement.

Avant l’utilisation, les opérateurs doivent être instruits et formés à l’utilisation de l'appareil

et des substances pour lesquelles il doit être utilisé, y compris la méthode sûre d'évacuation et d'élimination de la matière recueillie.

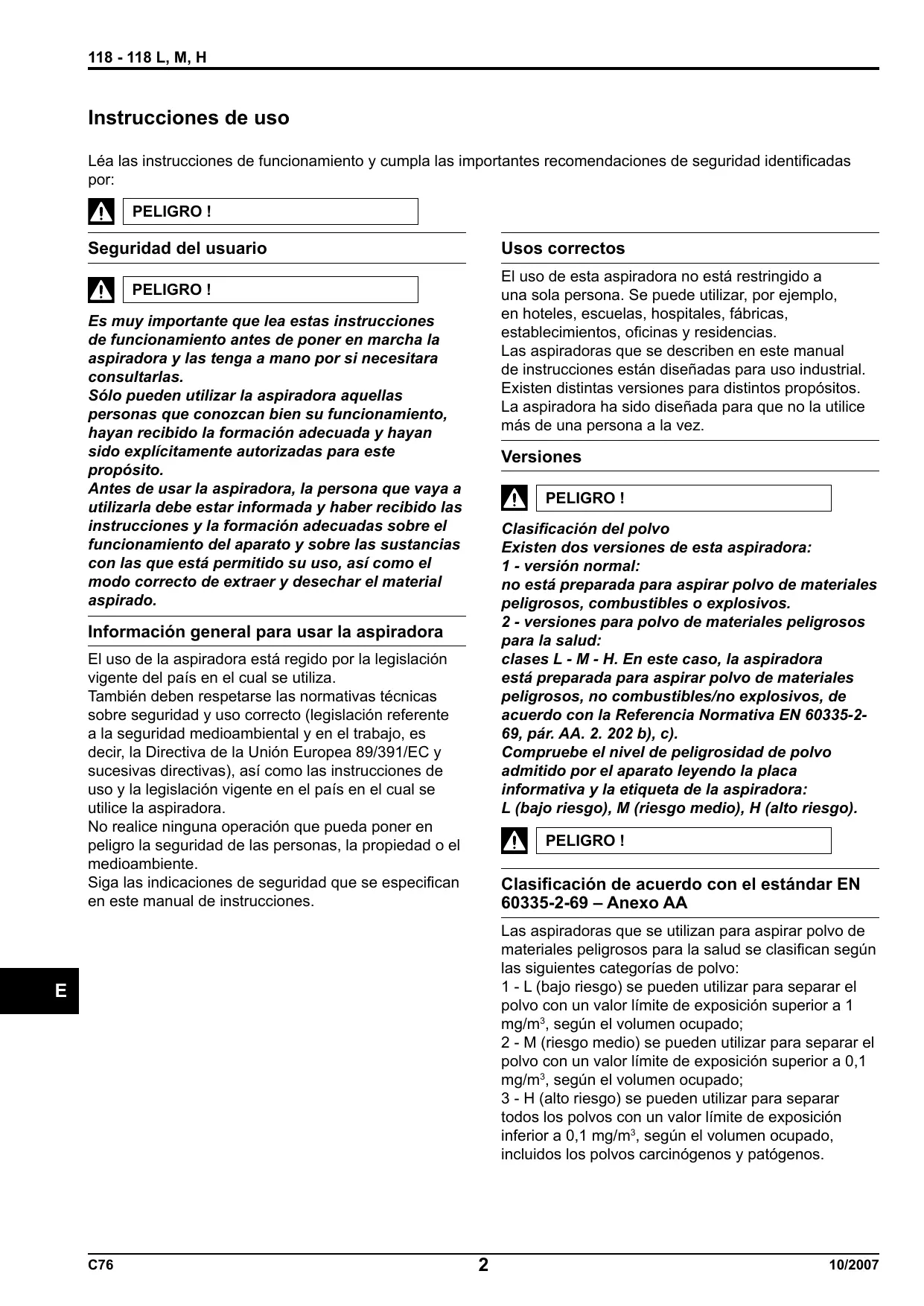

Informations générales sur l’utilisation de l’aspirateur

L'utilisation de l'aspirateur est soumise aux normes internationales en vigueur.

En plus des instructions du mode d'emploi et des règlements en vigueur dans le Pays où il est utilisé, pour la prévention des accidents il est nécessaire d'observer les règles techniques pour un travail sûr et correct (Législation relative à la sécurité sur le lieu de travail Directive Communautaire 89/391/CE et suivantes).

Eviter tout travail pouvant porter atteinte à la sécurité des personnes, des choses et de l’environnement.

Observer les informations et les prescriptions de sécurité contenues dans ce manuel d'instructions.

Cet appareil est destiné à l'usage collectif, par exemple dans les hôtels, les écoles, les hôpitaux, les usines, les magasins, les bureaux et les résidences.

Les aspirateurs décrits dans les présentes instructions d'utilisation sont destinés à l'usage industriel et ils sont produits en différentes versions.

La machine a été conçue pour être utilisée par un seul opérateur.

à l’aspiration de poussières dangereuses non combustibles/explosives conformément à la norme EN 60335-2-69, par. AA. 2. 202 b), c).

Contrôler sur la plaque et sur l’étiquette apposée sur l'aspirateur la classe de risque de la poussière admise :

L (risque modéré), M (risque moyen), H (risque

1-L (risque modéré) adapté pour séparer la poussière avec une valeur limite d'exposition en fonction du volume occupé supérieur à 1 mg/m* ;

2-M (risque moyen) adapté pour séparer la poussière avec une valeur limite d'exposition en fonction du volume occupé supérieur à 0,1 mg/m ;

3-H (risque élevé) adapté pour séparer toutes les poussières avec une valeur limite d'exposition en fonction du volume occupé inférieur à 0,1 mg/m° incluant les poussières cancérigènes et pathogènes.

avec la machine éteinte (voir aussi le paragraphe

"Secouage du filtre primaire").

Plaque du tableau sous tension

l'intérieur du tableau.

Plaque d'interdiction

à la fin de son cycle de vie, avec les autres

déchets domestiques (voir "Mise au rebut").

à effectuer sur l'extrémité du tuyau ; consulter le catalogue des accessoires ou contacter le Service Après-Vente du fabricant.

Le diamètre des tuyaux autorisés est indiqué dans le tableau des caractéristiques techniques.

Cet aspirateur est équipé d'un déflecteur interne qui, en imprimant un mouvement circulaire et centrifuge aux substances aspirées, favorise leur retombée dans la cuve.

L'aspirateur est équipé d’un filtre primaire qui permet le fonctionnement de la plupart des applications.

Plusieurs types de filtres primaires sont disponibles : standard et de classe L et M pour poussières nuisibles à la santé.

En plus du filtre primaire qui retient les poussières ordinaires, un filtre secondaire (absolu H) à haut pouvoir filtrant peut être monté pour les poussières fines et nuisibles à la santé.

Pour plus d'informations, veuillez contacter le réseau commercial du fabricant. Les instructions pour l'utilisation et le manuel d'emploi et d'entretien sont livrés avec les options.

AI | ATTENTION DANGER !

Utiliser uniquement des options d’origine fournies et autorisées par le fabricant.

- Brancher la fiche du câble de connexion dans une prise avec contact/connexion de mise à la terre installé correctement.

-__ S'assurer que l'aspirateur est éteint.

- Les fiches et les connecteurs des câbles de connexion au réseau doivent être protégés des projections d’eau.

- Contrôler la connexion correcte au réseau

électrique et la fiche.

- Utiliser seulement des aspirateurs dont les câbles de connexion au réseau électrique sont en parfait état (si le câble est endommagé, il y a risque d’électrocution !).

- Vérifier régulièrement l'absence de dommages et de signes d'usure, déchirures ou vieillissement du câble de connexion au réseau.

Eliminer les matériaux de l'emballage conformément à la législation en vigueur.

Emballage avec boîte en carton (fig. 2)

Modèle 118 -118L, M, H A (mm) 600

- Le câble d'alimentation doit être remplacé par le Service Après-Vente du fabricant ou par du personnel qualifié équivalent.

Observer la dernière édition des Directives Communautaires, des Lois Nationales, des Normes en vigueur (UNI - CEI - EN), notamment la norme européenne EN 60335-2-69.

Aspiration de substances sèches

variante, débrancher l'aspirateur de la source

d'alimentation; la fiche doit être enlevée de la

Si ces indications ne sont pas respectées, votre sécurité peut être compromise et la déclaration de conformité CE émise avec la machine n’est plus

- si l'indicateur est allumé : le filtre est colmaté ;

- si l'indicateur est éteint : le filtre est efficace.

Contrôles avant la mise en marche

Avant la mise en marche, contrôler :

- la présence des filtres ;

- que les serrages sont bloqués ;

- que le tuyau d'aspiration “A” et les accessoires sont montés correctement sur l'embout d'aspiration “B” (fig. 5) ;

- la présence du sac ou de la cuve de récupération, s'ils sont prévus.

- Ne pas aspirer avec un élément filtrant défectueux.

- Avant de mettre l'aspirateur en marche, bloquer les freins "E" des roues (si équipés) (fig. 6) ;

- appuyer sur l'interrupteur “A” - fig. 4.

En fonction de la quantité de matière aspirée et

si l'indicateur lumineux “C” (fig. 4) s'allume, il faut secouer le filtre primaire en actionnant le levier “A” (fig.

Avant la remise en marche attendre que la poussière ait le temps de se déposer.

Si l'indicateur lumineux reste allumé malgré le secouage, il faut remplacer l'élément filtrant (voir le paragraphe “Remplacement du filtre primaire”).

- Avant de vider la cuve il est conseillé de nettoyer le filtre (voir “Secouage du filtre primaire”).

a) Version normale, non adaptée à l'aspiration de poussières dangereuses

- _ Décrocher la cuve à poussières “A” (fig. 10), la sortir et la vider.

- Contrôler l'intégrité et le positionnement correct du joint d'étanchéité.

- Remettre la cuve en position et la raccrocher.

Sac en plastique de récolte des poussières

Pour la récolte des poussières ont peut utiliser un sac en plastique adapté au type de poussière aspiré (code

8 40099) (voir fig. 8).

Dans ce cas, la machine doit être équipée d'accessoires optionnels (dépresseur et grille - fig. 8).

Sac en papier de récolte des poussières

Pour la récolte des poussières ont peut utiliser un sac en papier “A” - fig. 9. Dans ce cas, la machine doit être

équipée d'accessoires optionnels (cuve à poussières “B” et bouchon “C” - fig. 9).

b) Versions pour poussières nuisibles à la santé.

Classes M, H adaptées à l'aspiration de poussières nuisibles et/ou cancérigènes.

- Ces opérations peuvent être effectuées, dans le respect des lois en vigueur, uniquement par du personnel formé et spécialisé qui doit porter des vêtements de protection appropriés.

- En cas de poussières dangereuses et/ou nuisibles à la santé, on peut utiliser le sac en plastique (code 40100) ou le récipient de sécurité en ABS (code 8 30202 - 8 31685).

-__ L'élimination du récipient et/ou du sac de récolte doit être effectuée par du personnel formé et dans le respect des lois en vigueur.

Mode de remplacement du récipient de sécurité

- Placer le tuyau d'aspiration dans un endroit sûr et sans poussière ;

- décrocher la cuve à poussières “l” (fig. 13) ;

- fermer le récipient de sécurité avec le couvercle fourni et l'extraire de la cuve à poussières “l” (fig.

13), puis le remplacer par un récipient vide.

- Remettre le moteur en marche pour éviter d'éparpiller la poussière.

- Contrôler l'intégrité et le positionnement correct du joint d'étanchéité.

- Eteindre le moteur, remettre la cuve vide en position et la raccrocher.

d) ATTENTION : cet appareil contient des poussières nocives pour la santé. Les opérations d’entretien et de vidage, y compris l’enlèvement du bidon contenant les poussières, ne doivent être accomplies que par un personnel spécialisé qui portera obligatoirement des vêtements de protection.

1- Eteindre l’aspirateur et débrancher la fiche de la prise.

2- Enrouler le câble de connexion (fig. 14).

3- Vider le récipient de récolte en suivant les instructions reportées au paragraphe “Vidange de la cuve à poussières”. Nettoyer l'aspirateur comme prévu au paragraphe “Entretien, nettoyage et décontamination”.

4- Sides substances agressives sont aspirées, laver la cuve à l'eau propre.

5- Déposer l'appareil dans un local sec, hors de la portée de personnes non autorisées.

6- Pour le transport et quand l’aspirateur n’est pas utilisé (en particulier dans le cas des aspirateurs

M et H), fermer l'ouverture d'aspiration avec le bouchon prévu “A” (fig. 14).

Entretien, nettoyage et décontamination Ne pas faire fonctionner sans système de filtration complet.

A ATTENTION DANGER ! €) Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) présentant IMPORTANT : les précautions décrites ci-dessous des troubles psychiques, sensoriels ou doivent être appliquées pendant toutes les mentaux ou ayant un degré d'instruction opérations d'entretien, y compris le nettoyage et de connaissance insuffisant et devant et le remplacement des filtres primaire et toujours être surveillées par des personnes absolu. compétentes ou recevoir d'elles des a) Pour l'entretien à la charge de l'utilisateur, instructions sur la manière dont il faut utiliser l'appareil doit être démonté, nettoyé et révisé, l’appareil. pour autant que cela soit raisonnablement applicable, sans comporter de risques au A ATTENTION DANGER ! personnel d'entretien et aux autres personnes. . . n } } . Les précautions appropriées incluent la Utiliser uniquement des pièces détachées d’origine décontamination avant le démontage, les fournies et autorisées par le fabricant.

conditions de ventilation filtrée de l'air déchargé dans l'endroit où est monté l'appareil, le nettoyage de la zone d'entretien et une protection adéquate du personnel.

Démontage et remplacement des filtres primaire et absolu

b) Dans le cas d'appareils de classe H et de FN LarTeNTioN DANGER ! | classe M, l'extérieur de l'appareil doit être . | décontaminé en utilisant des méthodes de Quand la machine aspire des substances nettoyage par aspiration, dépoussiéré ou dangereuses les filtres sont contaminés, il faut par traité avec scellement avant d’être porté conséquent : hors d’une zone dangereuse. Toutes les - procéder avec prudence pour éviter la parties de l'appareil doivent être considérées dispersion de poussière et/ou de la matière contaminées quand elles sont enlevées de aspirée ; la zone dangereuse et il faut prendre des - placer le filtre démonté et/ou remplacé dans un précautions pour prévenir la dispersion de la sac imperméable en plastique ; poussière. Quand on effectue des opérations - le refermer hermétiquement ; d'entretien ou de réparation, tous les éléments - éliminer le filtre conformément aux lois en contaminés qui ne peuvent pas être nettoyés vigueur. correctement doivent être éliminés.

Ces éléments doivent être éliminés dans A | ATTENTION DANGER !

des sacs imperméables conformément aux règlements applicables dans le respect des lois locales pour l'élimination de ces matières.

Le remplacement du filtre ne doit pas être effectué avec imprudence.

Cette procédure doit être respectée pour Il faut le remplacer par un filtre ayant les mêmes l'élimination des filtres (primaire et absolu). caractéristiques, une surface filtrante identique et

IMPORTANT : les compartiments qui ne sont appartenant à la même catégorie.

pas étanches à la poussière doivent être Dans le cas contraire, on risque de compromettre ouverts avec des outils appropriés (tournevis, le fonctionnement correct de l'aspirateur.

clés, etc.) et soigneusement nettoyés.

Porter un masque P3, des vêtements et gants de protection (EPI) adaptés à la classe de risque de la poussière aspirée, en se référant à la législation en vigueur.

Avant de commencer ces travaux éteindre la machine et débrancher la fiche de la prise de courant.

Remplacement du filtre primaire (fig. 16)

- Soulever le filtre “C”, couper les colliers “G” et détacher la bague “F” du filtre.

- _ Dévisser le collier “H” et enlever la bague “l”.

- Insérer le filtre dans la chambre filtrante, installer la goupille “D” en engageant la bague “F” au levier “E” du secoueur.

- Installer la tête “B” et la fixer au moyen des deux crochets de blocage “A”.

Eliminer le filtre conformément aux lois en vigueur.

- Version pour poussières nuisibles à la santé : Classe

Remplacement du filtre absolu à l’aspiration (fig.

- la tête, en la fixant au moyen des crochets “C”.

Contrôle et nettoyage ventilateur de refroidissement moteur

Afin d'éviter la surchauffe du moteur électrique,

en particulier quand on travaille dans des zones poussiéreuses, effectuer périodiquement le nettoyage du ventilateur de refroidissement du moteur.

Pour le nettoyage racler l'intérieur de l'embout et enlever la matière qui s’est déposée comme indiqué dans la fig. 15.

Contrôle de l'étanchéité du couvercle

Si le joint d'étanchéité “A” (fig. 11) sous la tête “D” a cédé, dévisser les vis “B” qui fixent les crochets de blocage “C” et glisser les crochets vers le bas jusqu'à obtenir la fermeture optimale de la tête “D”.

Puis, visser les vis “B”.

Si même dans ce cas on n'obtient pas une parfaite

étanchéité, remplacer le joint “A” - fig. 11.

Vérification de la chambre filtrante

Si le joint d'étanchéité “A” - fig. 12 entre la cuve et la

chambre filtrante “C” ne garantit pas l'étanchéité :

-__ desserrer les quatre vis “B” qui fixent la chambre filtrante “C” à la structure de l'aspirateur ;

- faire descendre la chambre filtrante “C” en utilisant les rainures et atteindre la position d'étanchéité, puis bloquer à nouveau les vis “B”.

Si le joint est déchiré, fissuré etc. il faut le remplacer.

Si même dans ce cas on n'obtient pas une parfaite

étanchéité, remplacer le joint “A”.

Mettre la machine au rebut conformément à la législation en vigueur.

Mise au rebut correcte du produit (déchets

électriques et électroniques) (applicable dans les pays de l'Union Européenne et dans les pays pourvus d'un système de collecte sélective)

Le symbole (N, fig. 1), présent sur le produit ou sur sa documentation, indique que le produit ne doit pas être

éliminé avec d'autres déchets domestiques à la fin de son cycle de vie. Pour éviter d'éventuels dommages

à l’environnement ou à la santé causés par la mise au rebut non correcte des déchets, veuillez séparer ce produit des autres déchets et le recycler de façon responsable pour favoriser la réutilisation soutenable des ressources matérielles. Les usagers domestiques sont priés de contacter leur revendeur ou le bureau local préposé aux renseignements concernant la collecte sélective et le recyclage de ce produit. Les usagers industriels sont priés de contacter leur fournisseur et de vérifier les termes et les conditions du contrat d'achat. Ce produit ne doit pas être éliminé avec d'autres déchets industriels.

L'aspirateur ne démarre pas Manque de courant Vérifier que la fiche et le câble sont en parfait état

Demander l'intervention d’un technicien du fabricant, préposé à l'assistance

Le régime moteur de l'aspirateur augmente

Filtre primaire colmaté

Fuite de poussière de l'aspirateur

Le filtre est déchiré

Le filtre n’est pas approprié

Remplacer par un filtre de la même catégorie

Remplacer par un filtre de catégorie adéquate et vérifier

Moteur d'aspiration bruyant

électrostatiques sur l'aspirateur

Mise à la terre absente ou mauvaise

Vérifier toutes les mises à la terre, notamment le raccord à l'embout d’aspiration ; en outre, le tuyau doit être antistatique

Centres d'assistance du fabricant

Al final de la sesiôn de limpieza Mantenimiento, limpieza y descontaminaciôn Desmontaje y sustituciôn del filtro HEPA y filtro principal... 9 Centro de Mantenimiento del fabricante 12

La aspiradora posee un filtro primario que se puede utilizar para la mayoria de aplicaciones.

Existen distintos tipos de filtros primarios disponibles: eständar y clases L - M para polvos peligrosos para la salud.

Ademés del filtro primario, que retiene los tipos mâs comunes de polvo, con esta aspiradora se puede utilizar un filtro secundario (absoluto H), que aumenta la capacidad de filtracién de polvos finos y polvos peligrosos para la salud.

- siel indicador luminoso esté encendido: se limpiar o reemplazar los filtros. suministra la alimentaciôn eléctrica; - Cierre el tubo de succién; el indicador luminoso - si el indicador luminoso esté apagado: se “C” (fig. 4) debe encenderse. interrumpe la alimentaciôn eléctrica; C - Indicador luminoso de obstrucciôn del filtro A | PELIGRO !

Eliminacién correcta (residuos eléctricos y electrénicos) (aplicable en la Unién Europea y en paises que disponen de un sistema de recogida independiente)

El simbolo anterior (“N”, fig. 1), que esté presente en el producto o en su documentacién, indica que

el producto no puede eliminarse junto con otros residuos del hogar al final de su ciclo de vida.

Compruebe la presencia de alimentacién en correspondencia de la toma de corriente

Compruebe el estado del enchufe y del cable

Solicite la asistencia de un técnico del fabricante cualificado
