Tipo de producto	Radiador eléctrico
Marca	DeltaCalor
Modelo	TELICA CINTRE EVO
Dimensiones (Al x An x Pr)	400 mm x 600 mm x 100 mm
Peso	5 kg
Alimentación	230 V ~ 50 Hz
Potencia	1500 W
Tipo de calefacción	Convección y radiación
Termostato	Electrónico, controlable
Programación	Semanal, modo día/noche, modo antihielo
Controles	Panel táctil o botones
Índice de protección	IP24
Clase eléctrica	Clase II (doble aislamiento)
Seguridad	Cortocircuito térmico, protección contra sobrecalentamiento
Materiales	Acero pintado
Mantenimiento	Limpiar con un paño suave seco
Piezas de repuesto	Disponibles bajo pedido
Reparabilidad	Índice de reparabilidad: 6,9/10
Garantía	2 años
Instrucciones	Descargable en formato PDF

Preguntas frecuentes - TELICA CINTRE EVO DELTACALOR

¿Cómo instalar el radiador TELICA CINTRE EVO?

Fije el radiador a la pared con el kit de fijación incluido. Respete las distancias mínimas de seguridad (30 cm del suelo, 10 cm de las paredes). Conéctelo a un enchufe de 230 V protegido.

¿Cómo programar la temperatura día/noche?

Utilice las teclas de programación para seleccionar los rangos horarios. Presione 'Modo' y luego ajuste la temperatura deseada para cada período.

¿Qué hacer si el radiador no calienta?

Verifique la alimentación eléctrica y el ajuste del termostato. Si el indicador de falla se enciende, contacte al servicio postventa.

¿El radiador es compatible con un termostato conectado?

Sí, el modelo TELICA CINTRE EVO es compatible con los termostatos DeltaCalor de hilo piloto (orden de 6 hilos).

¿Cómo limpiar el radiador?

Desenchufe el aparato y espere a que se enfríe. Limpie la superficie con un paño suave y seco. No use nunca productos abrasivos ni agua.

¿Cuál es la potencia en modo antihielo?

El modo antihielo mantiene una temperatura mínima de 7 °C con potencia reducida. Protege la habitación de la congelación sin sobreconsumo.

¿Puedo usar una extensión eléctrica?

No se recomienda usar una extensión. Si es necesario, use una extensión de sección mínima 1,5 mm² y completamente desenrollada para evitar el sobrecalentamiento.

¿Qué hacer si el mando a distancia no funciona?

Verifique las pilas y la visibilidad entre el mando y el radiador. Si el problema persiste, reinicie el aparato desconectándolo 10 segundos.

El radiador hace un ruido de chasquido, ¿es normal?

Sí, los chasquidos son normales durante los cambios de temperatura (dilatación del metal). Si el ruido se vuelve anormal, verifique la fijación a la pared.

¿Cómo restablecer los ajustes de fábrica?

Mantenga presionada la tecla 'Reset' (ubicada debajo de la tapa) durante 5 segundos, o desconecte el radiador 30 segundos y vuelva a conectarlo.

MANUAL DE USUARIO TELICA CINTRE EVO DELTACALOR

MANUAL DE INSTALACIÓN

Las instrucciones mostradas en este manual de instalación deben leerse cuidadosamente para garantizar la seguridad y el correcto funcionamiento del producto. Por lo tanto, las instrucciones deben leerse antes de continuar con la instalación y es aconsejable conservarlas para futuras consultas.

Es recomendable llamar a un técnico calificado para asistencia en caso de dudas sobre la instalación del producto

Deltacalor cuida al medio ambiente.

El manual completo de instrucciones, uso y mantenimiento del producto siempre está disponible en la página web:

https://www.deltacalor.com/es/descargar/

o, alternativamente, escanee el código QR aquí al lado con su movil.

• En caso de daños que deriven del no respeto de estas reglas no se podrá aplicar la garantía del fabricante.
• No utilizen el aparato en el exterior.

- Su aparato está destinado para uso doméstico y no debe emplearse para otras finalidades.

- Si el aparato se ha caído, se ha estropeado o no funciona correctamente, no lo ponga en marcha y asegúrese de que la alimentación del mismo no esté conectada (fusible o interruptor).

- Nunca desarmen el aparato. Un aparato mal reparado puede implicar riesgos para quien lo utiliza. Para cualquier problema, consulten a su punto de venta.

- Si el cable de alimentación se ha estropeado, tiene que ser reemplazado por el fabricante, el servicio pos-venta o por otro profesional, para evitar cualquier tipo de peligro.

- Advertencia: cable de alimentación no debe tocar el elemento de calefacción.

- Advertencia: para evitar el riesgo de sobrecalentamiento, no cubrir el aparato. En caso contrario, el aumento de la temperatura activará el dispositivo de protección interno.

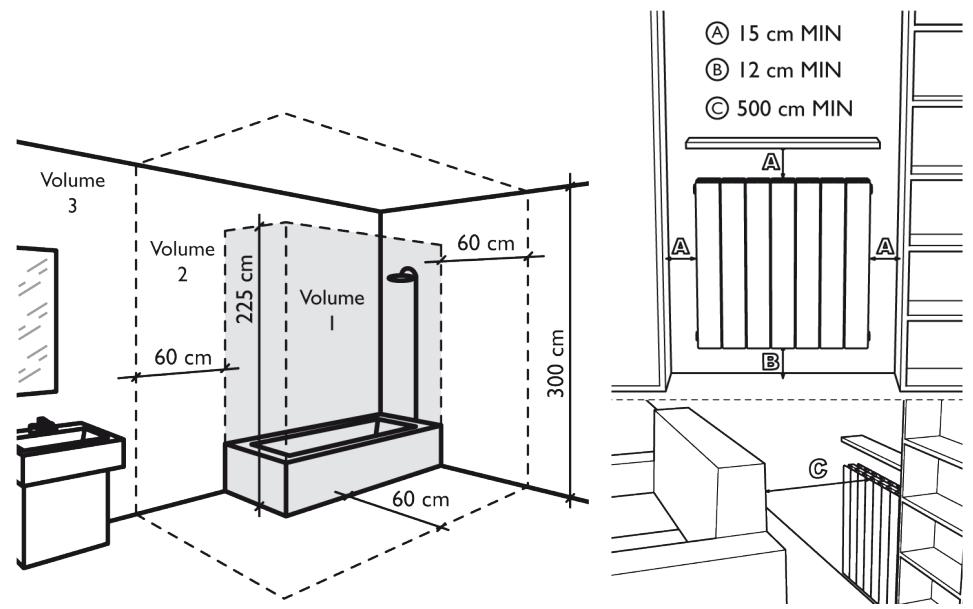

- El aparato de calefacción tiene que instalarse de manera que los interruptores y los otros dispositivos de mando no puedan ser tocados por una persona que se encuentre en la bañera o en la ducha (ref. norma NF C15-100).

- El circuito de alimentación de este aparato tiene que incluir un dispositivo de interrupción omnipolar (ref. norma NF C15-100

No cubra el radiador

ADVERTENCIAS PARA LAS PERSONAS DISCAPACITADAS Y LOS NIÑOS

• Este aparato puede ser utilizado por personas con capacidades físicas, sensoriales y mentales reducidas o sin conocimiento acerca del producto, o bien por niños a partir de 8 años de edad, siempre que esten vigilados e instruidos sobre el uso seguro del aparato y conscientes de todos los riesgos.
• Los niños no deben jugar con el aparato.
• Las operaciones de limpieza y mantenimiento no deben ser realizadas por niños sin vigilancia.
• Se recomienda mantener fuera del alcance de los niños menores de 3 años, si no están bajo supervisión continua.
• Los niños de entre 3 y 8 años solo deben encender o apagar el aparato, con tal de que esté instalado en la posición normal prevista y los niños estén bajo la supervisión continua o hayan recibido instrucciones relativas al uso del aparato en seguridad y entiendan perfectamente los peligros potenciales.
• Los niños de entre 3 y 8 años no deben conectar, regular o limpiar el aparato, ni someterle a mantenimiento.

ATENCIÓN

Algunas partes del producto pueden sobrecalentarse y provocar quemaduras. Prestar especial atención en presencia de niños y personas vulnerables.

ADVERTENCIA PARA TERMOSTATO WIFI

El aparato permite el control a distancia mediante una conexión WI-FI.

Es obligatorio respetar una distancia mínima de al menos 20 cm desde la zona habitable para el hombre.

PREPARACIÓN DE LA INSTALACIÓN

Antes de conectar el aparato de calefacción desconectar el interruptor general.

El aparato de calefacción es un aparato de clase II, por eso puede instalarse en todos los espacios de la casa, también en los volúmenes de protección 2 y 3 de un cuarto de baño (IP24). Averigüen por tanto el nivel de protección (IPXX) relativo a Su aparato.

El aparato de calefacción no tiene que instalarse debajo de una toma de corriente. El aparato de calefacción tiene que ser instalado como mínimo a 15 cm de cada obstáculo (estantes, cortinas, muebles, etc...).

ALIMENTACIÓN Y CONEXIONES ELÉCTRICAS

• La alimentación del aparato de calefacción tiene que estar protegida, conforme a las normas vigentes, por un interruptor diferencial de 30 mA y por un dispositivo de protección contra la sobrecorriente adaptado a las características de la línea de conexión.
• Antes de utilizar el aparato por primera vez, verificar que la tensión utilizada corresponda a la indicada en el aparato.
• Esto aparato de calefacción es un aparato de clase II (doble aislamiento eléctrico).
• La conexión a tierra está prohibida.
• La conexión de los tres cables tiene que ser realizada dentro de una caja de conexión eléctrica conforme a las normas vigentes.
• Si no se utiliza, por razones de seguridad, debe aislarse el cable piloto.

Alimentación monofásica 230 V\~ 50 Hz.

• Cable azul/gris: neutro
• Cable marrón: fase
• Cable negro: cable piloto

ESQUEMA DE UTILIZACIÓN DEL CABO PILOTO

Configuración en la que se utiliza el cable piloto.

Configuración en la que no se utiliza el cable piloto.

Utilizar el producto como se muestra en la figura 1. Nunca cubrir completamente el aparato con toallas o prendas de vestir (figura 2). Nunca cubrir los colectores (tubos verticales). El uso incorrecto puede provocar peligrosos sobrecalentamientos y comprometer el funcionamiento del aparato.

Para limpiar el aparato, no utilizar productos químicos, sino solo un paño húmedo no abrasivo.

1

El símbolo ✉, colocado sobre el producto, indica la obligación de entregar el aparato a eliminar en un punto de recogida especializado, conforme a la Directiva 2012/19/UE. En caso de sustitución, el aparato puede ser devuelto al revendedor también. Este producto no queda comprendido dentro de la categoría de los residuos domésticos comunes. Una correcta gestión de su eliminación permite proteger el medio ambiente y reducir la explotación de recursos naturales.

Declaración de conformidad: El fabricante declara, bajo su exclusiva responsabilidad, que el producto objeto del presente manual cumple con los requisitos esenciales de las Directivas de Baja Tensión 2014/35/UE, CEM 2014/30/UE y RoHS 2011/65/UE.

CE

LOCK KEYPAD FUNCTION

MODALITÀ ANTIGELO

Iconos pantalla LCD y botones 36 Iconos y modos del termostato 37

On/Stand-by 37

Modo hilo piloto 38

Modo Confort y Noche 38

Modo Confort 38

Modo Noche 39

Modo Antihielo 39

Establecer fecha y hora 40

Modo Automático 41

Funciones Especiales 43

Modo ECO ECO 43

Control adaptativo del arranque ASC 43

Función de detección de ventana abierta 43

Activación de las Funciones Especiales 43

Barra de consumo 45

Características técnicas 45

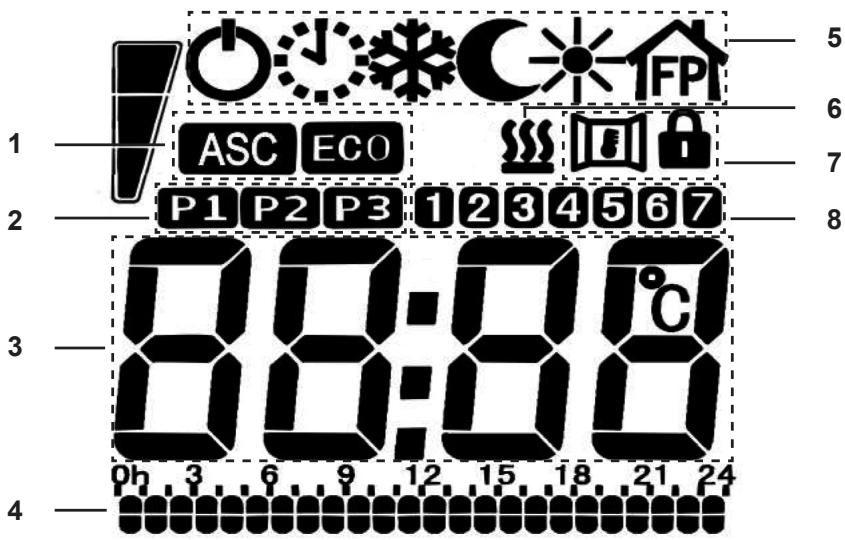

ICONOS PANTALLA LCD Y BOTONES

1. Funciones: ECO y Control adaptativo del arranque (ASC).
2. Programa seleccionado para el modo Automático.
3. Tiempo o temperatura establecidos.
4. Programa diario en modo Automático.
5. Modo: Stand-by, Automático, Protección antihielo, Noche, Confort, Hilo piloto.
6. Indicador de calefacción.
7. Funciones: detección de ventana abierta y bloqueo de las teclas.
8. Día de la semana

ICONOS Y MODO DEL TERMOSTATO

	Hilo piloto
	Confort
[CBA2]	Noche
[H8AA1]	Antihielo
[BC6G]	Automática

Dev=vel	Bloqueo del teclado
Descal	Boost
Descal	Eco
Descal	Control adaptativo del arranque
Descal	Detección de ventana abierta

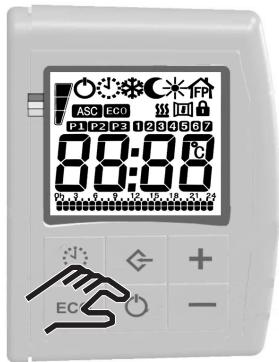

ON/STAND-BY

Pulse el botón 🔒 para encender el aparato o para activar el modo “Stand-by”.

Cuando el termostato está activo, la parte superior de la pantalla muestra el modo configurado y la temperatura. Durante el "Stand-by" la pantalla muestra la hora actual y el día de la semana.

NOTA - Cuando el aparato pasa al modo "Stand-by", se emiten 2 pitidos durante 0,5 segundos. Cuando el aparato se enciende, se emite un solo pitido durante 0,5 segundos.

Es el modo en el que el radiador se controla mediante una unidad de mando a distancia

1. Pulse el botón ◇ hasta que la pantalla muestre el icono correspondiente
2. Seleccione la temperatura deseada con los botones +y —.

El modo de funcionamiento será seleccionado por el centro de control del hilo piloto.

El aparato también admite el sistema más avanzado de seis órdenes “Hilo Piloto”, que permite utilizar las funciones que se describen a continuación

1. Stand-by: apaga el elemento calentador, el termostato permanece encendido.
2. Comfort: mantiene la temperatura "Confort" configurada por el usuario.
3. Notte: mantiene la temperatura "Noche" configurada por el usuario.
4. Protezione antigelo: mantiene la temperatura ambiente a 7°C.
5. Eco: mantiene la temperatura ambiente a 3,5°C por debajo de la temperatura de "Confort"
6. Eco 1: mantiene la temperatura ambiente a 1°C por debajo de la temperatura de "Confort".
7. Eco 2: mantiene la temperatura ambiente a 2°C por debajo de la temperatura de “Confort”.

MODO CONFORT

NOCHE

Se pueden ajustar dos niveles de temperatura diferentes

• Temperatura “Confort”: es la temperatura utilizada para las funciones “Programación”, “Hilo Piloto” y “Confort”.
• Temperatura “Noche”: es la temperatura utilizada para el modo “Noche” y “Programación”.

IMPORTANTE

1. La temperatura “Noche” debe ser siempre inferior o igual a la temperatura “Confort”, por esta razón la temperatura “Noche” se puede ajustar entre 7°C y la temperatura “Confort”. La temperatura “Confort” se puede ajustar en el entero rango 7°C y 32°C. Si la temperatura “Confort” se ajusta por debajo de la temperatura “Noche”, esta última se ajusta igual a la primera.
2. El indicador de calefacción 🎩 indica, si está presente en la pantalla, que el radiador está funcionando realmente, ya que la temperatura medida es inferior a la temperatura ajustada. Si el icono no aparece en la pantalla, el radiador sigue activo, pero no está realmente en funcionamiento porque la temperatura medida es superior a la temperatura ajustada.

MODO CONFORT

Este es el modo de funcionamiento normal del radiador, que mantiene la temperatura ambiente en el valor ajustado. Para activar el modo Confort

1. Pulse el botón modo ◇ hasta que en la pantalla aparezca el icono Confort
2. Seleccione la temperatura deseada con los botones +y —. Ahora el modo está activado.

Indicator de calefacción

Temperatura ajustada en modo Confort

MODO NOCHE

Si se selecciona este modo de funcionamiento, el aparato mantiene el ambiente a la temperatura nocturna ajustada, que no puede ser superior a la temperatura de confort. Para activar la temperatura nocturna:

1. Pulse el botón modo ◇ hasta que en la pantalla aparezca el icono Noche.

2. Utilice los botones +y — para seleccionar la temperatura del nivel nocturno. Ahora el modo está activado.

MODO ANTIHIELO

Este modo protege el radiador instalado contra la congelación, la temperatura ambiente se ajusta a 7°C y no puede modificarse. Pulse el botón modo hasta que en la pantalla aparezca el icono Antihielo. Ahora el modo está activado.

ESTABLECER FECHA Y HORA

1. Ponga el termostato en "Stand-by" pulsando la tecla.
2. Pulse la tecla Crono durante más de 5 segundos para acceder al menú funciones
3. Utilice los botones + y — para desplazarse hasta la función Tiempo, pulse el botón ◆ para confirmar y proceder
4. Día: "day/jour" parpadea durante 2 segundos, después utilice los botones + y — para seleccionar el día y confirme con el botón
5. Hora: utilice los botones y para seleccionar la hora+y—confirme con el botón ⇔ .
6. Minutos: utilice los botones +y — para seleccionar los minutos y confirme con el botón

En este modo, el termostato funciona automáticamente según uno de los tres programas preajustados y modificables por el usuario. Para activar el modo:

1. Pulse repetidamente el botón hasta que en la pantalla aparezca el icono modo programación.
2. Pulse el botón 🔒 para elegir entre los programas P1, P2, P3, el icono muestra en la pantalla indica el programa que se está ejecutando.

Configuración de los programas para el modo Programación

Una vez seleccionado el modo Programación, es posible personalizar los tres programas disponibles.

Antes de continuar, configure las temperaturas Confort y Noche como se indica en los respectivos apartados (pág. 39), ya que se utilizan como referencia en la programación. Además, la fecha y la hora deben estar correctamente ajustadas (consulte el apartado Establecer fecha y hora, pág.11).

1. Pulse el botón 📍 para seleccionar el programa ; el icono muestra en la pantalla indica el programa seleccionado.
2. Mantenga pulsado el botón durante 5 segundos para modificar los intervalos de tiempo. Se puede ajustar una secuencia diferente para cada día de la semana.
3. La configuración comienza a partir del primer día de la semana (lunes) y se muestra el primer intervalo de tiempo (00:00 a 01:00).
4. El termostato puede configurarse en intervalos de una hora. Pulse el botón + para ajustar la temperatura Confort para ese intervalo o pulse el botón — para ajustar la temperatura Noche. Repita el proceso para cada intervalo de tiempo hasta el último (23:00 a 00:00).
5. Cuando termine de seleccionar las temperaturas para el primer día pulse ◆ para confirmar la secuencia y repita el procedimiento para los 6 días restantes; la secuencia ajustada se copia automáticamente en la del día siguiente por lo que, si no necesita modificarla, pulse el botón modo ◆ para confirmarlo y proceder. Una vez confirmado el último día, la programación se guarda y se pone en funcionamiento

Barra vacía [temperatura noche]
Barra llena [temperatura confort]

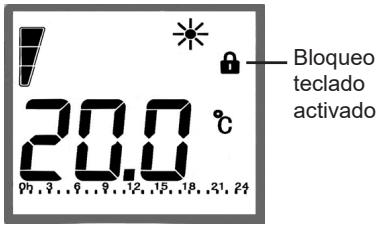

FUNCIÓN BLOQUEO TECLADO

El dispositivo puede bloquearse para evitar un uso indebido o involuntario, por ejemplo, para proteger a los niños o en una zona pública Para activar/desactivar el bloqueo del teclado, mantenga pulsado el botón “modo” ◇ durante 5 segundos.

Cuando el bloqueo está activado, el icono 🔒 aparece en la pantalla.

El botón "On/Stand-by" permanece igualmente operativo.

MODO BOOST 2h

Pulse el botón modo ◆ hasta que la pantalla muestre 2h

El aparato se activa a la potencia máxima del radiador durante 2 horas. El modo “boost” se interrumpe automáticamente al cabo de 2 horas; el termostato vuelve al modo de funcionamiento configurado anteriormente. El usuario puede volver a los otros modos en cualquier momento pulsando el botón modo.

MENÚ FUNCIONES

FUNCIONES ESPECIALES

IMPORTANTE:

Las funciones especiales disponibles pueden activarse independientemente del modo de funcionamiento elegido, adaptando el comportamiento del aparato.

Control adaptativo Funcion ECO del arranque

Para activar/desactivar la función, pulse el botón "Activación de las funciones especiales".

ECO

o consulte el apartado

En este modo, la temperatura ajustada se reduce en 3 °C, independientemente de los demás ajustes del calentador. Cuando la función está activada, el icono aparece en la pantalla.

CONTROL ADAPTIVO ARRANQUE

ASC

Para activar/desactivar esta función, consulte el apartado “Activación de funciones especiales”.

Si esta función está activada, el radiador se pone en marcha automáticamente antes de la hora programada (máx. 2 horas) para garantizar que la habitación esté a la temperatura deseada a la hora programada.

NOTA - La función necesita al menos dos días para alcanzar su máxima eficiencia.

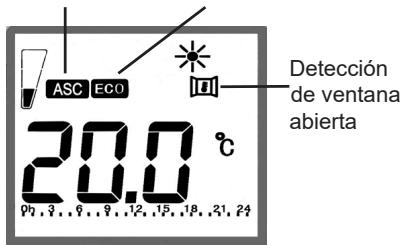

DETECCIÓN DE VENTANA ABIERTA

Para activar/desactivar esta función, consulte el apartado “Activación de funciones especiales”.

El aparato es capaz de determinar si se ha abierto una ventana detectando un descenso rápido de la temperatura ambiente. En este caso, el radiador se apaga durante 30 minutos, transcurridos los cuales, si el termostato detecta un aumento de la temperatura, vuelve al estado ajustado anteriormente. Cuando la función está activada, en la pantalla aparece el icono 📄, mientras que, si se detecta la apertura de una ventana, el icono comenzará a parpadear. Cuando la función está desactivada, el icono 📄 no aparece en la pantalla.

ACTIVACIÓN DE LAS FUNCIONES ESPECIALES.

Diagrama pàg. 44)

El usuario puede activar o desactivar funciones de la siguiente forma:

1. Ponga el radiador en estado de Stand-by manteniendo pulsado el botón
2. Pulse el botón durante más de 5 segundos para acceder al menú funciones.
3. Utilice los botones +y — para desplazarse hasta la función "Func"; pulse el botón ◇ para confirmar
4. Pulse los botones +y —para activar o desactivar la función de detección de ventana abierta
5. Pulse el botón ◇ para pasar a la selección de la función. ASC
6. Pulse los botones +y —para activar o desactivar la función.
7. Pulse el botón ◇ para pasar a la selección de la función .. ECO
8. Pulse los botones +y —para activar o desactivar la función
9. Pulsando de nuevo el botón ⇔ se vuelve al “Stand-by” del dispositivo

BARRA DE CONSUMO

	La barra de consumo muestra el consumo del aparato.
	Consumos altos: para ahorrar energía, se recomienda bajar la temperatura programada.
	Consumos bajos: el radiador está perfectamente configurado.

CARATTERISTICHE TECNICHE

Producto	Control electrónico para radiadores eléctricos
Aplicaciones	Radiadores eléctricos
Clase de aislamiento	CLASSE II
Clase IP	IP24
Color del plástico	Blanco
Cable de alimentación Color	Blanco
Selección de la temperatura	Digital
Modo de configuración	Digital con 6 botones
Modo de funcionamiento	Confort, Noche, Protección antihielo, ECO, Crono, Holiday, Detección ventanas abiertas, Protección niños, Control electrónico del arranque, Cierre con llave.
Intervalo di temperatura	7 + 32°C
Potencia máxima	2000W
Tensión de alimentación	230Vac 50Hz
Conexiones eléctricas	3 cables: neutro (gris), fase (marrón), hilo piloto (negro) 2 cables: neutro (azul), fase (marrón)Enchufe: Schuko, suizo, italiano, inglés
Conexión al elemento calentador	2 Bombas paso 6,3x08 mm hembra (fase, neutro)
