MANUAL DE USUARIO DA312D MAKITA
MANUAL DE INSTRUCCIONES

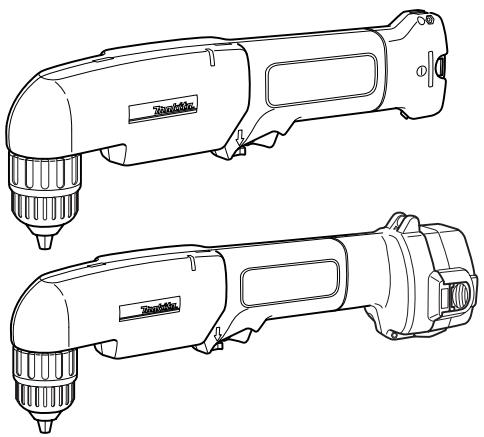

Taladro angular inalámbrico
DA302D
DA392D
DA312D
002042
ADVERTENCIA:
Para su seguridad personal, lea detenidamente este manual antes de usar la herramienta.
GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.
INGLÉS
ESPECIFICACIONES
ESPAÑOL ESPECIFICACIONES
| Modelo | DA302D | DA392D | DA312D | |
| Capacidades | Acero | 10 mm (3/8") | ||
| Madera | 10 mm (3/8") | 12 mm (1/2") | ||
| Tornillo para madera | 4.5 x 20 mm (3/16" x 3/4") | |||
| Revoluciones por minuto (r.p.m.) | 0 - 800/min. | |||
| Longitud total | 296 mm (11-5/8") | 324 mm (12-3/4") | 324 mm (12-3/4") | |
| Peso neto | 1,1 kg (2,4 lbs) | 1,3 kg (2,9 lbs) | 1,4 kg (3,1 lbs) | |
| Tensión nominal | 7,2 V c.d. | 9,6 V c.d. | 12 V c.d. | |
| Cartuchos de bateria estándar | 7000 | 9120,9134,9135 | 1222,1234,1235 | |
- Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.
- Nota: Las especificaciones pueden ser diferentes de país a país.
NORMAS DE SEGURIDAD GENERALES
Lea todas las instrucciones. El no seguir todas las instrucciones listadas abajo puede resultar en una descarga eléctrica, incendio y/o heridas personales graves.
GUARDE ESTAS INSTRUCCIONES
Área de trabajo
- Mantenga su área de trabajo limpia y bien iluminada. Los bancos de trabajo atestados y las áreas oscuras son una invitación a accidentes.
- No utilice las herramientas eléctricas en atmósferas explosivas, tal como en la presencia de líquidos, gases, o polvo inflamables. Las herramientas eléctricas crean chispas que pueden prender fuego al polvo o los humos.
- Mantenga a los curiosos, niños, y visitantes alejados cuando utilice una herramienta eléctrica. Las distracciones le pueden hacer perder el control.
Seguridad eléctrica
- Una herramienta de funcionamiento a batería con baterías integrales o una batería separada debe ser cargada solamente con el cargador especificado para la batería. Un cargador que puede ser apropiado para un tipo de batería podrá crear un riesgo de incendio cuando se utilice con otra batería.
- Utilice la herramienta de funcionamiento a batería solamente con la batería designada asignada como una forma para ella. La utilización de otras baterías podría crear un riesgo de incendio.
Seguridad personal
- Esté alerta, concéntrese en lo que esté haciendo y emplee el sentido común cuando utilice una herramienta electrónica. No utilice la herramienta cuando esté cansado o bajo la influencia de drogas, alcohol, o medicamentos. Un momento sin atención mientras se están utilizando herramientas eléctricas podrá resultar en heridas personales graves.
- Vístase apropiadamente. No se ponga ropa holgada ni joyas. Recójase el pelo si lo tiene largo. Mantenga su pelo, ropa y guantes alejados de las partes en movimiento. La ropa holgada, las joyas, o el pelo largo pueden engancharse en las partes en movimiento.
- Evite puestas en marcha no deseadas. Asegúrese de que el interruptor está en la posición bloqueada o desactivada antes de insertar la batería. El transporte de herramientas con el dedo en el interruptor o insertar la batería en una herramienta con el interruptor activado invita a accidentes.
- Retire las llaves de ajuste y de apriete antes de encender la herramienta. Una llave de ajuste o llave de apriete que se deje ajustada en una parte giratoria de la herramienta podría resultar en heridas personales.
- No utilice la herramienta donde no alcance. Mantenga los pies sobre suelo firme y el equilibrio en todo momento. El mantener los pies sobre suelo firme y el equilibrio permiten un mejor control de la herramienta en situaciones inesperadas.
- Utilice equipo de seguridad. Póngase siempre protección para los ojos. Las mascarillas contra el polvo, botas antideslizantes, casco rígido, o protección para los oídos deberán ser utilizados para las condiciones apropiadas.
Utilización y cuidado de las herramientas
- Utilice mordazas u otros medios de sujeción prácticos para sujetar y apoyar la pieza de trabajo en una plataforma estable. El sujetar la pieza de trabajo con la mano o contra su cuerpo es inestable y puede llevar a la pérdida del control.
- No fuerce la herramienta. Utilice la herramienta adecuada para su área. La herramienta correcta realizará la tarea mejor y de forma más segura a la potencia para la que ha sido diseñada.
- No utilice la herramienta si el interruptor no la enciende o la apaga. Una herramienta que no pueda ser controlada con el interruptor será peligrosa y debe ser reparada.
- Desconecte la batería de la herramienta o ponga el interruptor en la posición bloqueada o desactivada antes de hacer cualquier ajuste, cambiar accesorios, o guardar la herramienta. Tales medidas de seguridad preventiva reducirán el riesgo de que la herramienta pueda ser puesta en marcha por descuido.
- Guarde las herramientas que no esté utilizando fuera del alcance de los niños y otras personas no preparadas. Las herramientas son peligrosas en manos de personas no preparadas.
- Cuando la batería no está siendo utilizada, manténgala alejada de otros objetos metálicos como: sujetapapeles, monedas, llaves, clavos, tornillos, u otros objetos metálicos pequeños que pueda hacer una conexión de un terminal a otro. Si se cortocircuitan entre sí los terminales de la batería podrán producirse chispas, quemaduras, o un incendio.
- Mantenga las herramientas con cuidado. Mantenga los implementos de corte afilados y limpios. Las herramientas bien mantenidas con el borde de corte afilado son menos propensas a estancarse y más fáciles de controlar.
- Compruebe que no haya partes móviles desalineadas o estancadas, partes rotas, y cualquier otra condición que pueda afectar al
Funcionamiento de la herramienta. Si la herramienta está dañada, haga que la reparen antes de utilizarla. Muchos accidentes son ocasionados por herramientas mal mantenidas. 20. Utilice solamente accesorios que estén recomendados por el fabricante para su modelo. Los accesorios que puedan ser apropiados para una herramienta podrán crear un riesgo de incendio o heridas cuando se utilicen con otra herramienta.
Servicio
- El servicio de la herramienta debe ser realizado solamente por personal de reparación calificado. Un servicio o mantenimiento realizado por personal no calificado podrá resultar en un riesgo de sufrir heridas.
- Cuando haga el servicio a la herramienta, utilice solamente piezas de repuesto idénticas. Siga las instrucciones de la sección de Mantenimiento de este manual. La utilización de piezas no autorizadas o el no seguir las instrucciones de mantenimiento podría crear riesgos de descargas eléctricas o heridas.
REGLAS ESPECÍFICAS DE SEGURIDAD
USB022-2
NO permita que la comodidad o familiaridad con el producto (a causa de su uso frecuente) substituya el cumplimiento estricto de las reglas de seguridad sobre el taladro inalámbrico. Si usted utiliza esta herramienta de modo inseguro o incorrecto, pueda sufrir heridas graves.
- Sostenga la herramienta por la superficie de agarre revestida con aislamiento a la hora de realizar una actividad en la que la herramienta de corte pueda estar en contacto con un cable oculto. El contacto con un cable "vivo" hará que las partes de metal expuestas de la herramienta también estén "vivas" y que el operario reciba una descarga eléctrica.
- Tenga en cuenta que esta herramienta está ahora en condiciones de funcionar, ya que no tiene que ser enchufada en un enchufe eléctrico.
- Siempre asegúrese de tener una postura firme.
- Asegúrese de que nadie se encuentre abajo cuando utilice la herramienta en lugares elevados.
- Sostenga firmemente la herramienta.
- Mantenga las manos alejadas de las piezas giratorias.
- Nueva herramienta en funcionamiento. Opere solamente la herramienta con las manos.
- No toque la barrena del taladro o la pieza de trabajo inmediatamente después de operar la herramienta, ya que puede estar extremadamente caliente y quemarle la piel.
- Algunos materiales contienen químicos que pueden resultar tóxicos. Sea prevenido y evite inhalar polvo y el contacto con la piel. Observe la información de seguridad sobre materiales del vendedor.
GUARDE ESTAS INSTRUCCIONES
AVISO:
El mal uso o incumplimiento de las reglas de seguridad descritas en el presente manual de instrucciones puede ocasionar graves lesiones personales.
SÍMBOLOS
USD301-1
A continuación se muestran los símbolos utilizados para la herramienta.
V.....voltios
corriente directa
.../min.......revoluciones o alternaciones por minuto
INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA CARTUCHO DE BATERÍA
ENC004-1
- Antes de utilizar el cartucho de batería, lea todas las instrucciones e indicaciones de precaución sobre (1) el cargador de baterías, (2) la batería, y (3) el producto con el que se utiliza la batería.
- No desarme el cartucho de batería.
- Si el tiempo de uso del cartucho de batería se acorta demasiado, cese de usarlo inmediatamente. Podría resultar en un riesgo de sobrecalentamiento, posibles quemaduras e incluso una explosión.
- Si entra electrólito en sus ojos, lávelos con agua limpia y vea a un médico inmediatamente. Existe el riesgo de poder perder la vista.
- Cubra siempre los terminales de la batería con la tapa de la batería cuando no esté usando el cartucho de batería.
- No cortocircuite el cartucho de batería:
(1) No toque las terminales con ningún material conductor. (2) Evite guardar el cartucho de batería en un cajón junto con otros objetos metálicos, tales como clavos, monedas, etc. (3) No exponga el cartucho de batería al agua ni a la lluvia.
Un cortocircuito en la batería puede producir una gran circulación de corriente, un sobrecalentamiento, posibles quemaduras e incluso una rotura de la misma.
- No guarde la herramienta ni el cartucho de batería en lugares donde la temperatura pueda alcanzar o exceder los 50°C (122°F).
- Nunca incinere el cartucho de batería incluso en el caso de que esté dañado seriamente o ya no sirva en absoluto. El cartucho de batería puede explotar si se tira al fuego.
- Tenga cuidado de no dejar caer ni golpear el cartucho de batería.
GUARDE ESTAS INSTRUCCIONES
Consejos para alargar al máximo la vida de servicios de la batería
- Cargue el cartucho de batería después de que se descargue completamente. Pare siempre la operación y cargue el cartucho de batería cuando note menos potencia en la herramienta.
- No cargue nunca un cartucho de batería que esté completamente cargado. La sobrecarga acortará la vida de servicio de la batería.
- Cargue el cartucho de batería a temperatura ambiente de 10°C - 40°C (50°F - 104°F). Si un cartucho de batería está caliente, déjelo enfriar antes de cargarlo.
- Cargue el cartucho de batería de hidruro metálico de níquel cuando no lo utilice durante más de seis veces.
- Asegúrese siempre de que la herramienta está apagada y el cartucho de batería extraído antes de realizar cualquier ajuste o comprobación en la herramienta.
Instalación o desmontaje del cartucho de batería.

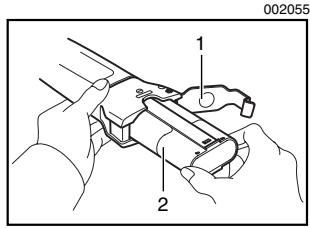

Para DA302D
- Placa de fijación
- Cartucho de batería
- Apague siempre la herramienta antes de insertar o desmontar el cartucho de batería.
- Para extraer el cartucho de batería, tire de la placa fija en la herramienta y tome ambos lados del cartucho cuando lo retire de la herramienta.
- Para insertar el cartucho de batería, alinee la lengüeta del cartucho de batería con la acanaladura en el alojamiento y deslícelo hasta que encaje en su sitio. Vuelva a insertar la placa fija en su lugar. Asegúrese de cerrar la placa fija completamente antes de utilizar la herramienta para evitar que el cartucho de batería se caiga accidentalmente de la herramienta.
- No emplee fuerza cuando inserte el cartucho de batería. Si el cartucho no se desliza al interior fácilmente, será porque no se está insertando correctamente.

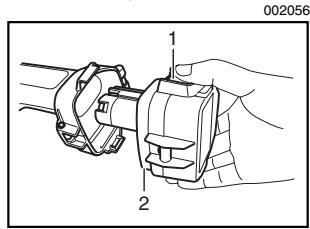

Para DA392D y DA312D
- Botón
- Cartucho de batería
- Apague siempre la herramienta antes de insertar o desmontar el cartucho de batería.
- Para extraer el cartucho de batería, sáquelo de la herramienta cuando presiona los botones a ambos lados.
- Para insertar el cartucho de batería, alinee la lengüeta del cartucho de batería con la acanaladura en el alojamiento y deslícelo hasta que encaje en su sitio. Insértelo siempre a tope hasta que se bloquee en su sitio produciendo un pequeño clic. En caso contrario, podrá caerse accidentalmente de la herramienta y ocasionarle heridas a usted o a alguien que esté cerca de usted.
- No emplee fuerza cuando inserte el cartucho de batería. Si el cartucho no se desliza al interior fácilmente, será porque no se está insertando correctamente.
Accionamiento del interruptor 1. Gatillo interruptor
PRECAUCIÓN:
- Antes de insertar el cartucho de batería en la herramienta, compruebe siempre para cerciorarse de que el gatillo interruptor se acciona debidamente y que vuelve a la posición "OFF" cuando lo suelta.
Para poner en marcha la herramienta, simplemente apriete el gatillo interruptor. La velocidad de la herramienta aumenta incrementando la presión en el gatillo. Suelte el gatillo interruptor para parar.
Freno eléctrico
Esta herramienta está equipada con un freno eléctrico. Si la herramienta dejase de pararse enseguida repetidamente después de soltar el gatillo interruptor, pida a un centro de servicio Makita que le hagan el mantenimiento.
Accionamiento del interruptor de inversión 1. Palanca del interruptor de inversión de giro
Esta herramienta tiene un interruptor de inversión para cambiar la dirección de giro. Mueva la palanca del interruptor de inversión hacia el lado A para un giro hacia la derecha o hacia el lado B para un giro hacia la izquierda.
Cuando la palanca del interruptor de inversión está en la posición neutral, no se podrá accionar el gatillo interruptor.
PRECAUCIÓN:
- Confirme siempre la dirección de giro antes de la operación.
- Utilice el interruptor de inversión solamente después de que la herramienta se haya parado completamente. Si cambia la dirección de giro antes de que la herramienta se haya parado, podría dañarla.
- Cuando no esté utilizando la herramienta, ponga siempre la palanca del interruptor de inversión en la posición neutral.

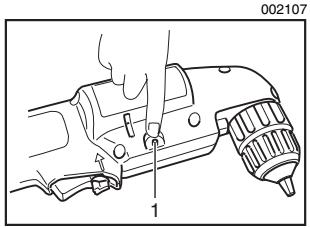

Protector de sobrecarga
- Botón de restablecimiento
El protector de sobrecarga corta el circuito y el botón salta cada vez que el trabajo pesado se prolonga. Espere 20-30 segundos antes de oprimir el botón de restablecimiento para reanudar la operación. No obstante, la herramienta deberá apagarse cuando oprima el botón de restablecimiento.
MONTAJE

PRECAUCIÓN:
- Asegúrese siempre de que la herramienta está apagada y el cartucho de batería extraído antes de realizar cualquier trabajo en la herramienta.
Instalación o desmontaje de la punta de atornillar o la broca

- Apretar
- Manguito
- Anillo
Sujete el anillo y gire el manguito hacia la izquierda para abrir las mordazas del portabrocas. Ponga la broca en el portabrocas a tope. Sujete el anillo firmemente y gire el manguito hacia la derecha para apretar el portabrocas.
Para quitar la broca, sujete el anillo y gire el manguito hacia la izquierda.
OPERACIÓN

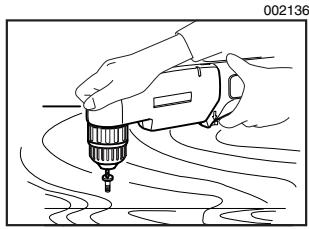

Operación de atornillado
Coloque la punta de atornillar en la cabeza del tornillo y aplique presión en la herramienta. Encienda la herramienta lentamente y vaya aumentando la velocidad en forma gradual. Suelte el gatillo interruptor al momento en que el tornillo toque fondo. Si no suelta el gatillo interruptor, el tornillo podría estropear el agujero o podría dañar el tornillo y/o la punta de atornillar.

PRECAUCIÓN:
- Asegúrese de que la punta de atornillar está insertada en línea recta en la cabeza del tornillo, o de lo contrario podría dañar el tornillo y/o la punta de atornillar.
NOTA:
- Cuando atornille tornillos para madera, taladre primero agujeros piloto para facilitar el atornillado y para evitar que se resquebraje la pieza de trabajo. Consulte el gráfico.
| Diámetro nominal del tornillo para madera (en mm) | Tamaño recomendedo del agujero piloto (en mm) |
| 3,1 (1/8") | 2,0 - 2,2 (5/64" - 3/32") |
| 3,5 (9/64") | 2,2 - 2,5 (3/32" - 3/32") |
| 3,8 (5/32") | 2,5 - 2,8 (3/32" - 7/64") |
| 4,5 (11/64") | 2,9 - 3,2 (7/64" - 1/8") |
Operación de taladrado
Taladrado en madera
Cuando taladre en madera, los mejores resultados se obtendrán con brocas para madera equipadas con un tornillo guía. El tornillo guía facilita el taladrado tirando de la broca hacia el interior de la pieza de trabajo.
Taladrado en metal
Para evitar que la broca resbale al empezar a hacer el agujero, haga una mella con punzón y un martillo en el punto a taladrar. Coloque la punta de la broca en la mella y comience a taladrar.
Emplee un lubricante para operaciones de corte cuando taladre metales. Las excepciones son hierro y latón, que deben ser taladrados en seco.
PRECAUCIÓN:
- Con ejercer una presión excesiva sobre la herramienta no conseguirá taladrar más rápido. De hecho, esta presión excesiva sólo servirá para dañar la punta de la broca, disminuir el rendimiento de la herramienta y acortar su vida de servicio.
- En el momento de comenzar a penetrar se ejerce una fuerza tremenda sobre la herramienta/broca. Sujete la herramienta firmemente y tenga cuidado cuando la broca comience a penetrar en la pieza de trabajo.
- Una broca atascada puede extraerse simplemente poniendo el interruptor de inversión en giro inverso para que retroceda. Sin embargo, la herramienta puede retroceder bruscamente si no la sujeta firmemente.
- Sujete siempre las piezas de trabajo pequeñas en un tornillo de banco o herramienta de sujeción similar.
- Si utiliza la herramienta continuamente hasta descargar el cartucho de batería, deje descansar la herramienta durante 15 horas antes de proceder con una batería fresca.
MANTENIMIENTO
PRECAUCIÓN:
- Asegúrese siempre de que la herramienta está apagada y el cartucho de batería extraído antes de intentar realizar una inspección o mantenimiento.
Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, y cualquier otra área de mantenimiento o ajuste deben ser realizadas en Centros del Servicio Autorizados por Makita, empleando siempre repuestos Makita.

Reciclaje de la batería
La única forma de tirar una batería Makita es reciclándola. La ley prohíbe tirarla de cualquier otra forma.
Para reciclar la batería:
- Extraiga la batería de la herramienta.
- a) Lleve la batería a la fábrica o Centro de servicio Makita más cercano.
b) Lleve la batería al Centro de servicios o distribuidor autorizado por Makita más cercano que haya sido designado como lugar de reciclaje de baterías Makita.
Llame al Centro de servicios o distribuidor autorizado por Makita para hallar el lugar que se encarga del reciclaje de las baterías Makita. Busque en las Páginas amarillas bajo "Tools-Electric" (Herramientas eléctricas).
ACCESORIOS
PRECAUCIÓN:
- Estos accesorios o acoplamientos están recomendados para usar con su herramienta Makita asignada en este manual. El empleo de cualquier otro accesorio o acoplamiento conlleva un riesgo de sufrir heridas personales. Utilice los accesorios o acoplamientos solamente para su fin establecido.
Si necesita cualquier ayuda para más detalles en relación con estos accesorios, pregunte a su centro de servicios Makita local.
Brocas de taladrado, puntas de atornillar, diferentes tipos de baterías y cargadores genuinos de Makita, conjunto de plato de goma, capucha de lana, tambor de espuma para pulir, maletín de transporte de plástico.
GARANTÍA LIMITADA MAKITA DE UN AÑO
Política de garantía
Cada herramienta Makita es inspeccionada y probada exhaustivamente antes de salir de fábrica. Se garantiza que va a estar libre de defectos de mano de obra y materiales por el periodo de UN AÑO a partir de la fecha de compra original. Si durante este periodo de un año se desarrollase algún problema, retorne la herramienta COMPLETA, porte pagado con antelación, a una de las fábricas o centros de servicio autorizados Makita. Si la inspección indica que el problema ha sido causado por mano de obra o material defectuoso, Makita la reparará (o a su opción, reemplazará) sin cobrar.
Esta garantía no será aplicable cuando:
- se hayan hecho o intentado hacer reparaciones por otros:
- se requieran reparaciones debido al desgaste normal:
- la herramienta haya sido abusada, mal usada o mantenida indebidamente: se hayan hecho alteraciones a la herramienta.
EN NINGÚN CASO MAKITA SE HARÁ RESPONSABLE DE NINGÚN DAÑO INDIRECTO, FORTUITO O CONSECUENTE DERIVADO DE LA VENTA O USO DEL PRODUCTO.
ESTA RENUNCIA SERÁ APLICABLE TANTO DURANTE COMO DESPUÉS DEL TÉRMINO DE ESTA GARANTÍA.
MAKITA RENUNCIA LA RESPONSABILIDAD POR CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO GARANTÍAS IMPLÍCITAS DE “COMERCIABILIDAD” E “IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA.
Esta garantía le concede a usted derechos legales específicos, y usted podrá tener también otros derechos que varían de un estado a otro. Algunos estados no permiten la exclusión o limitación de daños fortuitos o consecuenciales, por lo que es posible que la antedicha limitación o exclusión no le sea de aplicación a usted. Algunos estados no permiten limitación sobre la duración de una garantía implícita, por lo que es posible que la antedicha limitación no le sea de aplicación a usted.
ADVERTENCIA
Algunos tipos de polvo creados por el lijado, serrado, amolado, taladrado, y otras actividades de la construcción contienen sustancias químicas reconocidas por el Estado de California como causantes de cáncer, defectos de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos productos químicos son:
- plomo de pinturas a base de plomo,
- sílice cristalino de ladrillos y cemento y otros productos de albañilería, y
- arsénico y cromo de maderas tratadas químicamente.
El riesgo al que se expone variará, dependiendo de la frecuencia con la que realice este tipo de trabajo. Para reducir la exposición a estos productos químicos: trabaje en un área bien ventilada, y póngase el equipo de seguridad indicado, tal como estas máscaras contra el polvo que están especialmente diseñadas para filtrar partículas microscópicas.
