RGM 9185 IN - Campana extractora ROSIERES - Manual de uso y guía de instrucciones gratis

Tipo de dispositivo	Campana extractora
Modo de instalación	No especificado
Tipo de aspiración	Extracción o recirculación
Potencia de aspiración	No especificado
Niveles de velocidad	3
Tipo de filtro	Filtro de grasa metálico
Filtro de carbón activo	Opcional
Iluminación	LED o halógeno
Nivel de ruido	No especificado
Material	Acero inoxidable
Control	Manual o electrónico
Dimensiones (An x Pr x Al)	No especificado
Consumo eléctrico	No especificado
Tipo de motor	No especificado
Función temporizador	Sí
Color	No especificado

Preguntas frecuentes - RGM 9185 IN ROSIERES

¿Cómo encender el ROSIERES RGM 9185 IN?

Para encender el ROSIERES RGM 9185 IN, gire el botón de control a la posición deseada y presione el botón de encendido.

¿Qué hacer si el horno no calienta?

Verifique que el horno esté bien conectado, que el termostato esté ajustado correctamente y que la puerta esté bien cerrada. Si el problema persiste, contacte al servicio de atención al cliente.

¿Cómo limpiar el interior del ROSIERES RGM 9185 IN?

Utilice un paño suave y un limpiador no abrasivo para limpiar el interior. Evite usar esponjas ásperas que puedan rayar las superficies.

El horno hace un ruido extraño, ¿qué hacer?

Si el horno emite un ruido inusual, verifique que nada esté bloqueando el ventilador. Si el ruido persiste, se recomienda contactar al servicio de atención al cliente.

¿Cómo ajustar la temperatura del horno?

La temperatura se puede ajustar utilizando el botón de control. Gírelo hacia la derecha para aumentar la temperatura y hacia la izquierda para disminuirla.

¿Cuál es la capacidad del ROSIERES RGM 9185 IN?

La capacidad del ROSIERES RGM 9185 IN es de 65 litros, lo que permite cocinar varios platos al mismo tiempo.

¿Cómo utilizar la función de limpieza automática?

Para utilizar la función de limpieza automática, seleccione el modo 'Pirólisis' en el panel de control y siga las instrucciones mostradas.

¿Cuál es la potencia del ROSIERES RGM 9185 IN?

El ROSIERES RGM 9185 IN tiene una potencia de 2500 vatios.

¿Qué hacer si la luz del horno no se enciende?

Primero verifique la bombilla para ver si necesita ser reemplazada. Si la bombilla está en buen estado, podría haber un problema eléctrico, y es mejor contactar a un técnico.

El horno muestra un código de error, ¿qué significa?

Un código de error puede indicar un problema específico. Consulte el manual de usuario para identificar el código y seguir las recomendaciones de solución de problemas.

MANUAL DE USUARIO RGM 9185 IN ROSIERES

I Cappa ASPIRANTE - Istruzioni per l'uso
DUNSTABZUGSHAUBE - Gebrauchsanweisung
E CAMPANA EXTRACTORA - Manual de uso
F HOTTE DE CUISINE - Notice d'utilisation
NL AFZUIGKAP - Gebruiksaanwijzing
P COIFA ASPIRANTE - Manual do usuario
GB COOKER HOOD - User instructions
CZ ODSAVAC PAR - námod k použití
DK EMHAETTE - Brugervejledning
FIN LIESITUULETIN - Kayttoohje
GR ANOPPOΦHTHPA ΣΕ EKΔΟΣH ANOPPOΦΗΣ - Eγχειρίδιο χρήσς
H ELSZÍVÖ KÜRTO - Használatiutasítás
N AVTREKKSKAPPE - Bruksanvisning
PL OKAP ZASYSAJACY - instrukcja obstugi
R HOTÁ ASPIRANTA – Manual de utilizes
RUS BbITAXHON KOJIANK -PykoBoCTBO NOnb3ObaTeNa
SPISKÄPA - Bruksanvisining
SLO KUHINJSKA NAPA - Navodila za uporabo
HR ISISNA NAPA - Upute za uporabu Pažljivo
UKB BITXKA -Ihctpykui3 ekcnnyatauui

A
B

max 90 cm

Fig.1

Fig.2
Fig.3
Fig.4

Fig.5

Fig.7
Fig.9 A

Fig.9 B

Fig.6

Fig.8

Fig.10

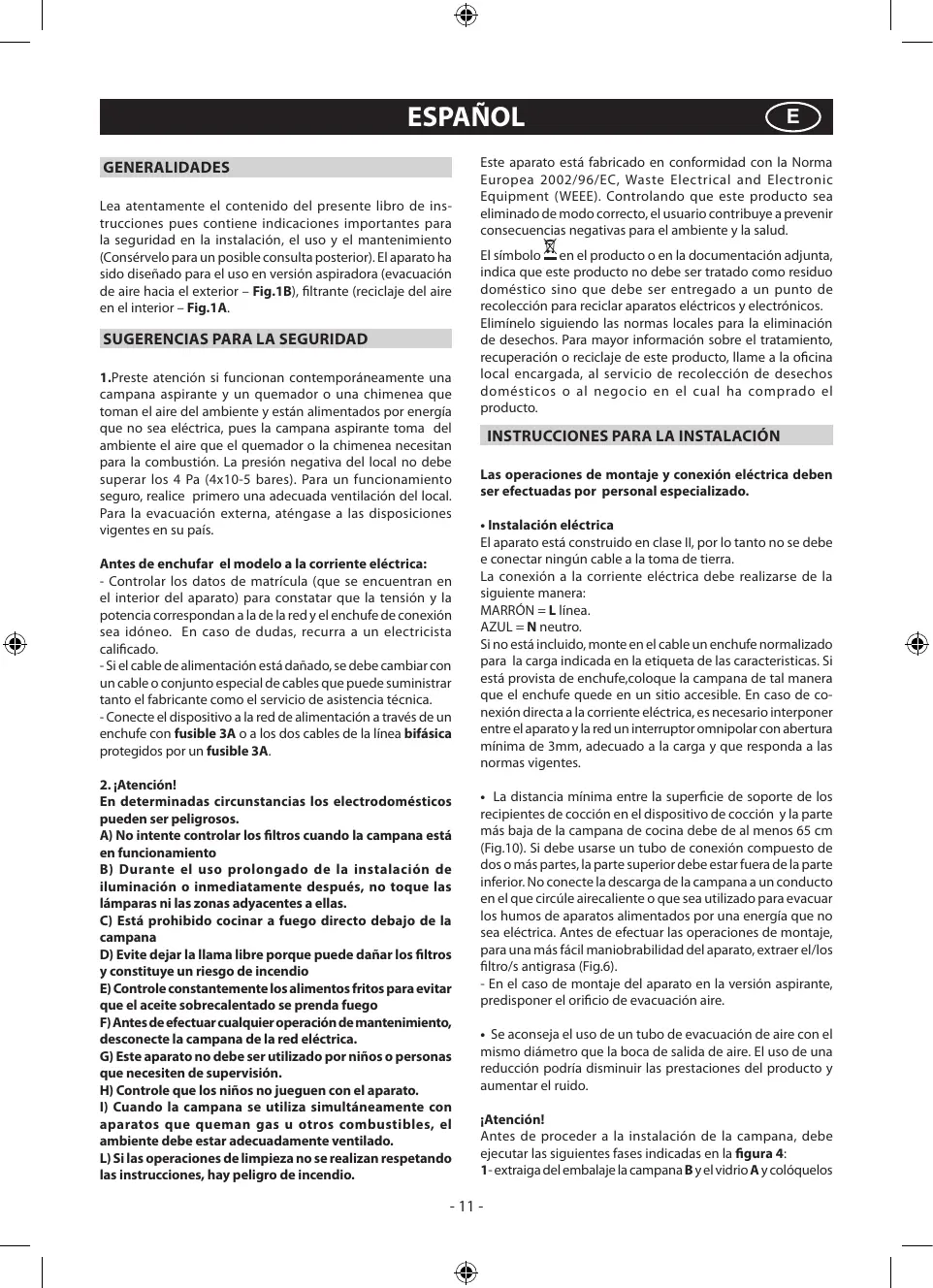

GENERALITA

Lea atentamente el contenido del presente libro de instrucciones puis contieneindicaciones importantes para la seguidad en la instalacion, el uso y el mantenimiento (Conservelo para un possible consulta posterior).El aparato ha sido disenado por el uso en version aspiradora (evacuacion de aire desde el exterior-Fig.1B),filtrante (reciclaje del aire en el interior-Fig.1A.

SUGERENCIAS PARA LA SEGURIDAD

1.Preste atencion si的功能an contemporaneamente una campana aspirante y un quemador o una chimenea que toman el aire del ambiente y estan alimentados por energia que no sea electrica, puis la campana aspirante toma del ambiente el aire que el quemador o la chimenea necessitan para la combustion. La presion negativa del local no debe superarlos 4 Pa (4x10-5bares). Para un functiagnostico seguro, realice primero una adecuada ventilacion del local. Para la evacuation externa, atengase a las dispositionses vigentes en su pais.

Antes de enchufar el modelo a la corriente electrica:

• Controlar los datos de matricula (que se enquiryran en el interior del aparato) para constatar que la tension y la potencia correspondan a la de la red y el enchufe de conexión sea idoneo. En caso de dudas, recurar a un electricista calificado.

-Si el cable de alimentacion está dañado, se debe cambiar con un cable o Conjunto especial de cables que pueda suministrar tanto el fabricante como el servicios de asistencia技术水平.

• Conecte el dispositivo a la red de alimentacion a trovés de un enchufe con fusible 3A o a los dos cables de la linea bifásica protegidos por un fusible 3A.

2. ¶Atencion!

En determinadas circunstancias los electrodomesticosSEOuen ser peligrosos.

A) No intente controlar los filtros cuando la campana está en funciona bajo.
B) Durante el uso prolongado de la instalacion de iluminacion o inmediamente despues, no toque las lamparas ni las zonas adyacentes a ellas.
C) Está prohibido cocinar a fuego directo bajo de la campana
D) Evitedefer la llama libre porque pueda darar los filtros y constituya un riesgo de incendio
E) Controle constantly los alimentos fritos para evaporar que el aceite sobrecalentado se prenda fuego
F) Antes de efectuar cualquier operation de mantenimiento,解脱 la campana de la red electrica.
G) Este aparato no debe ser utilisé por niños o personas que necessiten de supervisión.
H) Controle que los niños no juguen con el aparato.
I) Cuando la campana se utilizes simultaneamente con aparatos que queman gas u或者其他 combustibles, el ambiente depear está adequadamente ventilado.
L) Si las operaciones de limpieza no se realizan respetando las instrucciones, hay peligro de incendio.

Este aparato está fabricado en conformidad con la Norma Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Controlando que este producto sea eliminado de modo correcto, el usuario contribuya apreventir consecuencias negativas para el ambiente y la salute.

El symbolo en el producto o en la documentacion adjunta, indica que este producto no debe ser tratado como residuo domestico sino que debe ser entrega a un punto de recoleccion para reciclar aparatos electricos y electronicos. Eliminelo捎ando las normas locales para la eliminacion de desechos. Para mayor informacion sobre el tratamiento, recuperacion o reciclaje de este producto, llama a la oficina local encargada, al serviceo de recoleccion de desechos domesticos o alUGCIO en elcual ha comprado el producto.

INSTRUCCIONES PARA LA INSTALLACION

Las operaciones de montaje y connexion electrica deben ser efectuadas por personal especializzato.

- Instalación electrónica

El aparato está construido en clase II, por lo tanto no se debe e conectar ningún cable a la toma de tierra.

La connexion a la corriente électrique debe realizarse de la?singularmente manera:

MARRON = L行业内。

AZUL = N neutr.

Si no está incluido, monte en el cable un enchufe normalizzato para la energia indicada en la etiqueta de las caracteristicas. Si está provista de enchufecoloque la campana de tal mannersque el enchufe quede en un situ accable. En caso de conexión directa a la corrente electrónica, esecessary interponerentre el aparato y la red un interruptor omnipolar con aberturaminima de 3mm, adecuado a la energia y que responds a lasnormas vigentes.

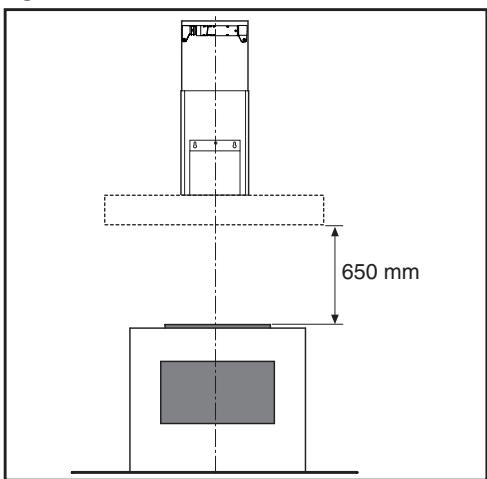

• La distancia minima entre la superficie de soporte de los recipiententes de coción en el dispositivo de coccción y la parte más baja de la campana de cocina debe de al menos 65~cm (Fig.10). SiDebe usarse un tubo de conexión compuesto de dos o más partes, la parte superior debe estar fora de la parte inferior.No conecte la descarga de la campana a un conductor en el que circule airecaliente o que sea utilizado para evacuar los humos de aparatos alimentados por una energia que no sea electrónica.Antes de efectuar las operaciones de montaje, para una más fácil maniobrabilidad del aparato, extraer el/los filtró/s antigrasa (Fig.6).

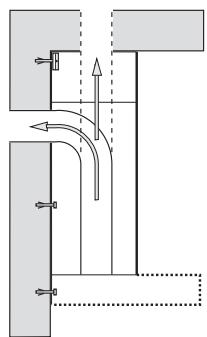

• En el caso de montaje del aparato en la version aspirante, predisponer el orificio de evacuation aire.
• Se concedeje el uso de un tubo de evacuation de aire con el mismo diametro que la Boca de salute de aire. El uso de una reduccion podra disminuir las prestaciones del producto y;aumentar el ruido.

!Atencion!

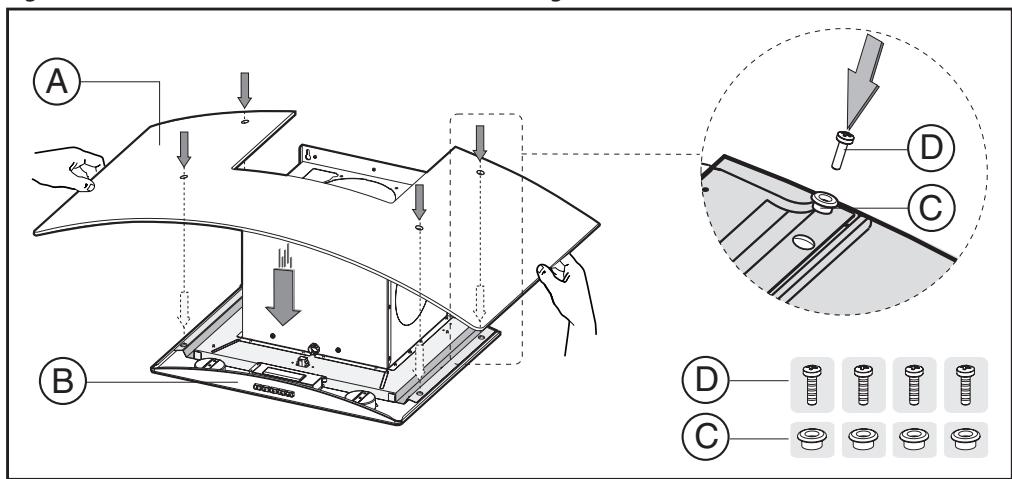

Antes de proceder a la instalacion de la campana, deben executar las siguientes fases indicadas en la figura 4:

1-extraiga del embalaje la campana B y el vidrio A y colóquelos

en posicion horizontal sobre una superficie segura.

2 - Tome el vidrio A y colóquelo sobre la campana B.

3 - Fije definitivement el vidrio a la campana con los 4 casquillos C y los 4 tornillos D, como se indica en la figura.

Fijar a la pared

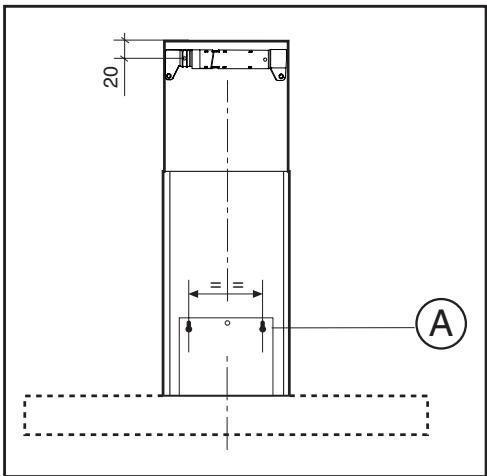

Efectué los agujeros A respetando las cuotas indicadas (Fig.2). Fije el aparato a la pared y póngalo en linea en posión horizontal con los armarios de pared. Una vez efectuada la regulación, fije la campana definitivement mediante los dos tornillos A (Fig.5-Fase 2). Para los montajes en general, utilise los tornillos y los tacos que expanden adecuados al tipo de pared (por exemple cemento armado, cartón piedra, etc.). En el caso de que los tornillos y los tacos estén en dotación con el producto, asegúrese de que Sean adecuados al tipo de pared en que se debe fjar la campana.

- Fijar los racores telescópicos decorativos - version extractor

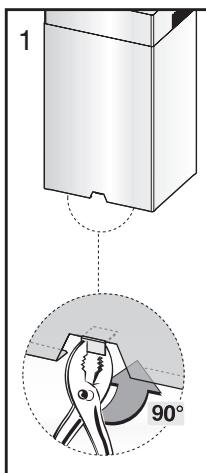

Atencion! antes de proceder a la fijacion, tome la union inferior y con una pinza pliegue la lengueta hacia adentro como se indica en la figura 5 fase 1.

Predisponga la alimentacion eletrica bajo del espacio occupied por el racor decorativo. Si vuestro aparato deboe instalarse en la version extractor preparar el orificio de salute de aire. Regular la largura del estribo de soporte del racor superior (Fig.3).

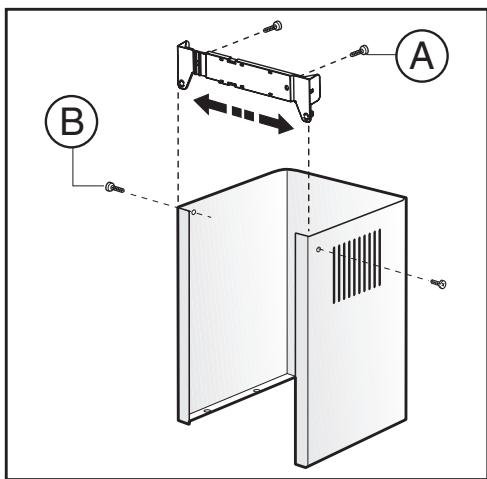

A continuación fije al techo de modo que está en linea con su campana mediante los tornillos A (Fig.3) y Respectando la distancia del techo indicada en la Fig.2. Conecte, mediante un tubo de empalme, la brida C al agujero para la evacuation del aire (Fig.5-Fase 2). Insertar el racor superior al inferior del racor inferior. Fije el racor inferior a la campana utilizingados tornillos B en dotacion (Fig.5-Fase 2), extraiga el racor superior hasta el estribo y fjelto mediate los tornillos B (Fig.3).

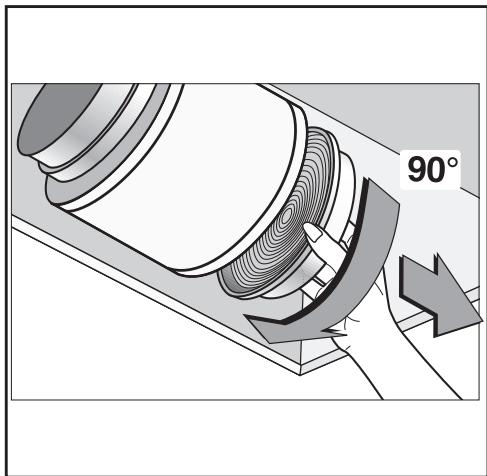

Quitar los filtros de carbono ya preparados en el aparato, girandolos en sentido antihorario 90^ (Fig.7).

- Version filtrante

Instale la campana y los dos racores como indicae en el párrafo correspondiente al montaje de la campana en la version aspiradora.

Los filtros de carbono ya está preparados en el aparato.

USOYMANTENIMIENTO

• Se recomiendaponer en configuracionel aparato antes de proceder alcoceón de un alimento qualquera. Se recomienda también,defer configurar el aparato durante 15 minutes despues de haber finalizado la cocción para lograr una evacuacion completa del aire viciado.

El buena funciona de la campana depende de la realizacion de un correcto y constante mantenimiento; se debe prestar una atencion particular al filtro antigrasa y al filtró de carbon activo.

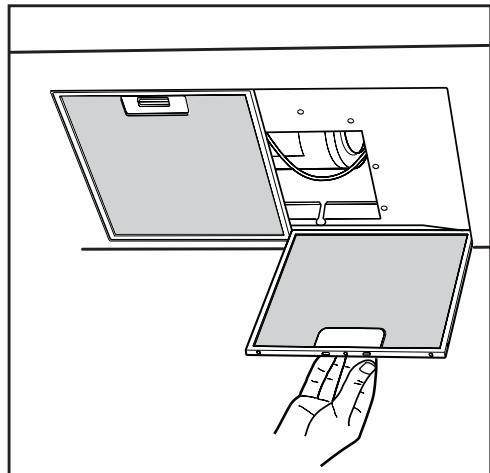

• El bajo antigrasa cumple la función de retener las particulas de grasa en suspENSION en el aire, por lo tanto, pueda atascarse en distinctosMomentos que dependen del uso del aparato.

• Para preparar el peligro de incendios, es necessario lavar los filtros antigrasa cada 2clerosis como máximo, para lo cual es possible usar un lavavajillas.

• Después de algunos lavados, se pueda verificar alteraciones del color.

Siesto sucede, no constituya motivo de reclamo para su

sustitución.

Si no se cumplen las instrucciones de sustitución o de lavado, existe el riesgo de incendio de los filtros antigrasa.

• Los filtros de carbón activo sirven para depurar el aire que se devuelve al ambiente.

Los filtros no seonianlar o regenerar ydeben ser sustituidos cada quatre mois como mayor.

La saturación del carbón activo depende del uso más o menos prolongado del aparato, del tipo de cucina y de la regularidad con la que se realiza la limpieza del filtro antigrasa.

• Limpie frecmente la campana, tanto poraretho como por效果图, usingo un paño banoado con alcohol de quemar o detergentos liquidos neutrros no abrasivos.

• La instalación de iluminación ha sido proyectada para ser realizada durante la cocción y no para su uso prolongado como iluminación general del ambiente.

El uso prolongado de la iluminación disminuya notablemente la duración media de las lámparas.

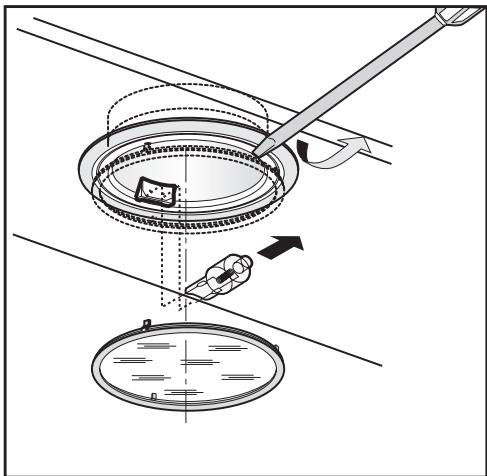

- Sustitución de las lámparas halógenas (Fig.8).

Para sustituir las lámparas halógenas B quite el vidrio C fácilly, como en el caso de la balanca, se han podido responderar con suerte.

Sustitúyalas con lámparas del本身就是 tipo.

Atencion: no toque la bombilla con las manos sin proteccion.

• Mandos: (Fig.9A) Mecánicos la simbología es la.),

A= botón I LUMINACION.

B=boton OFF

C = boton PRIMERA VELOCIDAD.

D = boton SEGUENDA VELOCIDAD.

E = boton TERCERA VELOCIDAD.

G = luz indicadora MOTOR EN FUNCIONAMIENTO.

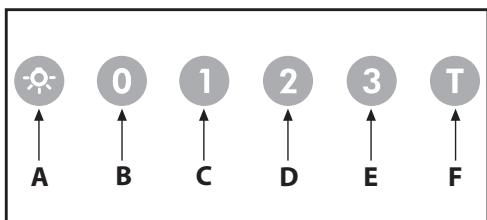

• Mandos: (Fig.9B) Luminosos la simbologia es la siguiente:

A=botón ILUMINACION.

B=boton OFF

C = boton PRIMERA VELOCIDAD.

D=botón SEGUENDA VELOCIDAD.

E = boton TERCERA VELOCIDAD.

F=botón TIMER PARADA AUTOMÁTICA 15 MINUTOS.

• Cuando la funciona es activa el LED relampagea. Para interruprirla antes de los 10关键时刻 presione la tecla E de nuevo. Presionando el botón F por dos segundos (con la campana apagada) se activa la funciona "clean air".

Esta función enciende el motor por 10 horas cada hora en la primera velocidad. Apenas sea activada la funciona, el motor parte con la 1^ velocidad por un periodo de 10 horas, durante los cuales deben relampagear los botones F y C contemporaneamente. Terminado este periodo el motor se apaga y el led del botón F se mantiene encendido con una luz fija por 50 horas. En ese momento el motor reparte en la primera velocidad, los leds F y C recomienda a relampagear por 10 horas y se repite el ciclo.

Presionandoequalierboton,aexepiondelasluces,la campana inmediatamente regresa a sufuncionamento normal (ej.presionandoel botonDse desactiva lafunciOn"clean air y el motor cambia ala 2^ velocidad;presionandoel botonB la funciOnse desactiva).

• Saturación de los filtros antigrasa/carbón activo:

• Cuando el botón A centellea con una Frequencia de 2 seg.,

los filtros antigrasa deben ser lavados.

-CuongelbotonAcentelleaconunafrecuenciade0,5seg., losfiltrosdecarbondebensusstituidos.

Después que se vuye a colocar el filtro limpio, es besoino reiniciar la memoria electrónica presionando el botón A durante 5 seg. hasta que deje de centellear.

SERVICIO DE ASISTENCIA AL CLIENTE

Antes de llamar al servicios de Asistencia Técnica

Si el producto no funciona, le aconsejamos:

• Controle que el enchufe está correctamente introducido en la toma de corriente.

Sino seswana la Cause del mal funccionamento: Aquege el aparato, no lo fuere, llame al Servicio de Assistance Tecnica.

MATRÍCULA DEL PRODUCTO à Dónde se encuentra?

Es importante que comunique al service de asistencia la sigla del producto y el número de matricula (16 caricacteres que comienzan con la cifra 3) que encontrará en el certificado de garantía o bien en la placà de la matricula colocada bajo del aparato.

De este modo podrá ayudar a evitar desplazimientos inútiles del的技术ico, ahorrando sobre todo en Costos.

EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DAÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS.
