MANUAL DE USUARIO X-530 LOGITECH

Setup Installation Instalación Logitech X-530

ATENCIÓN ¡RIESGO DE DESCARGA ELÉCTRICA!

Español Lea estas instrucciones. Conserve estas instrucciones. Haga caso de todas las advertencias. Siga todas las instrucciones. Desconecte los altavoces del ordenador y de la toma de corriente antes de proceder a su limpieza. Utilice sólo un paño seco. Realice la instalación de acuerdo con las instrucciones del fabricante. Coloque los altavoces en un lugar seguro para evitar posibles caídas que pudieran ocasionar lesiones físicas o dañar el producto. Mantenga los altavoces alejados del agua, no los sumerja en líquidos ni vierta ningún líquido sobre los altavoces. No bloquee las aberturas de los altavoces ni introduzca ningún objeto en las ranuras u orificios de ventilación, ya que podrían producirse incendios o descargas eléctricas. Procure siempre que haya suficiente espacio alrededor de los altavoces para garantizar una ventilación adecuada. No realice la instalación cerca de fuentes de calor como radiadores, calentadores, estufas u otros aparatos (incluidos amplificadores) que generen calor. No anule, bajo ninguna circunstancia, las prestaciones de seguridad del enchufe polarizado. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. La clavija ancha representa su seguridad. Si el enchufe suministrado no encaja en la toma de corriente, encargue a un electricista la sustitución de la toma de corriente antigua. Utilice los altavoces conectándolos exclusivamente a la salida de audio de bajo nivel del ordenador o de un dispositivo de audio.

• Evite que el cable de alimentación quede expuesto a pisadas o quede excesivamente doblado especialmente cerca de la clavija, puntos de conexión y el punto desde el que sale del dispositivo.
• Utilice únicamente adaptadores o accesorios específicamente recomendados por el fabricante.
• Como medida de seguridad durante tormentas con relámpagos, desenchufe los altavoces de la toma de corriente y apague el ordenador.
• Desenchufe este dispositivo si no va a utilizarlo durante periodos de tiempo prolongados.
• El dispositivo requerirá servicio técnico en aquellos casos en los que haya sufrido algún desperfecto, como daños en el cable o en la clavija de alimentación, entrada en contacto con líquidos o introducción de objetos en el interior del dispositivo, exposición a lluvia o humedad excesiva, funcionamiento incorrecto o golpes o caídas.
• Solicite la realización de cualquier operación de mantenimiento y reparación a personal técnico cualificado.
• Los altavoces deben desconectarse de la toma de corriente mediante la colocación del conmutador poder/reserva en la posición off y la desconexión del cable de alimentación de los altavoces de la toma de CA.
• Instale el equipo cerca de una toma de corriente CA fácilmente accesible.
• No coloque sobre el aparato velas encendidas o cualquier otra fuente luminosa con llama al descubierto. ADVERTENCIA: PARA REDUCIR AL MÍNIMO EL RIESGO DEL FUEGO O DE DESCARGAS ELÉCTRICAS, NO

EXPONGA ESTE DISPOSITIVO A LLUVIA O

HUMEDAD. Gracias por la compra del sistema de altavoces X-530 de Logitech. Los altavoces X-530 son fáciles de instalar y de usar y producen un sonido de gran calidad. Para obtener más información sobre productos Logitech, o para consultas sobre los altavoces X-530, visite nuestra página Web: www.logitech.com.

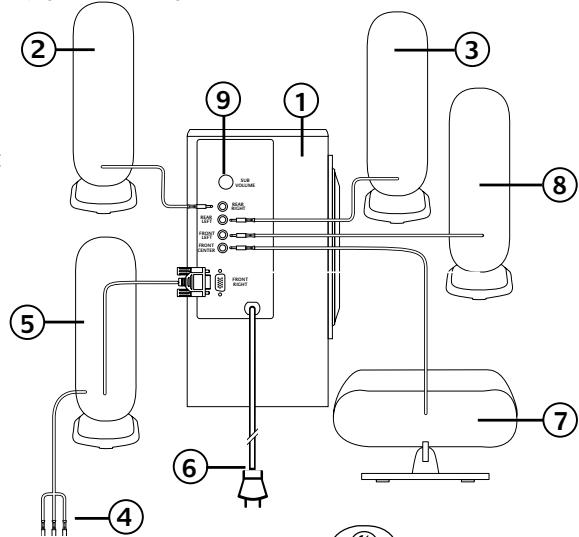

1. Subwoofer

2. Altavoz posterior derecho

3. Altavoz posterior izquierdo

4. Cable de entrada de audio al PC

— clavijas verde, negra y naranja

5. Altavoz frontal derecho

6. Cable de alimentación

7. Altavoz frontal central

8. Altavoz frontal izquierdo

9. Volumen del subwoofer

SUB VOLUME Acerca del sistema de altavoces X-530 de Logitech®

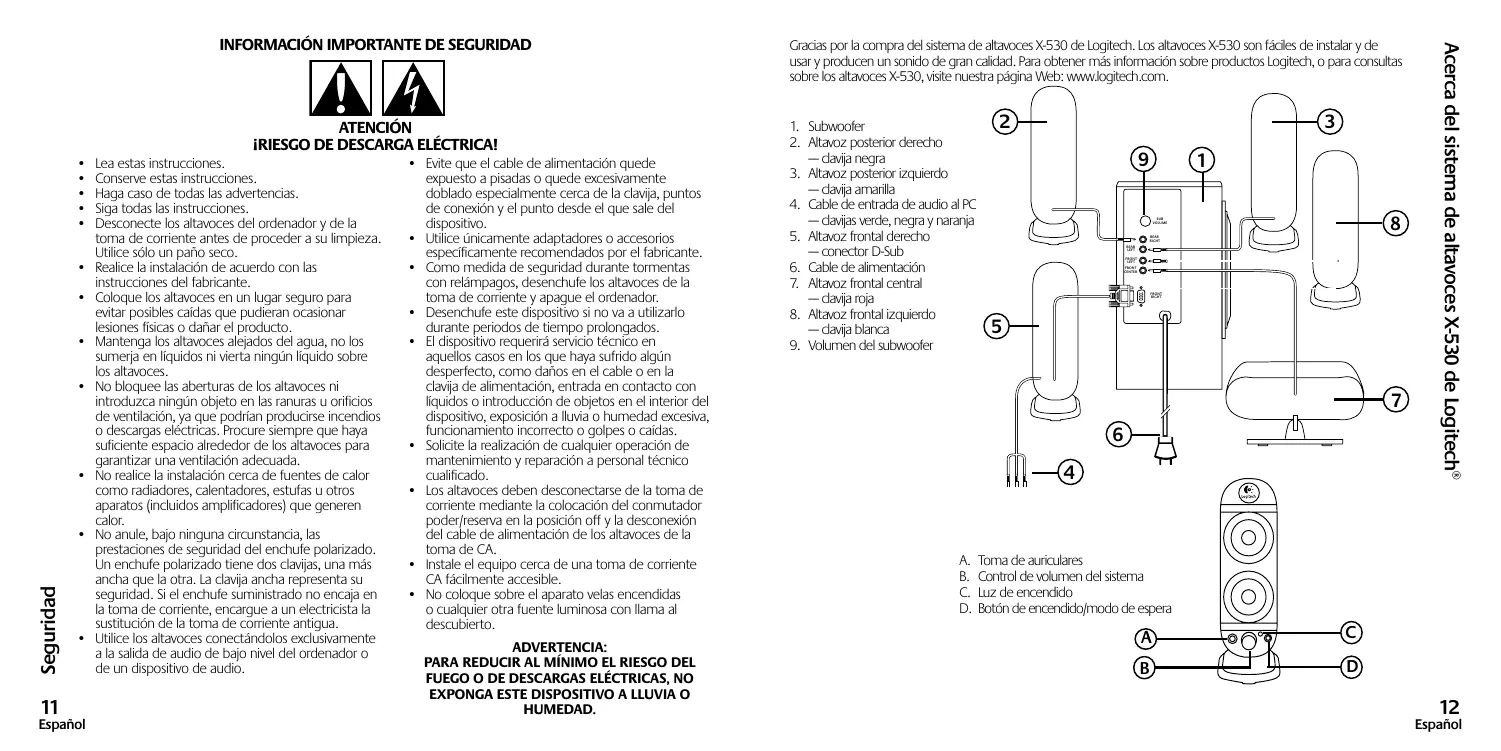

INFORMACIÓN IMPORTANTE DE SEGURIDAD

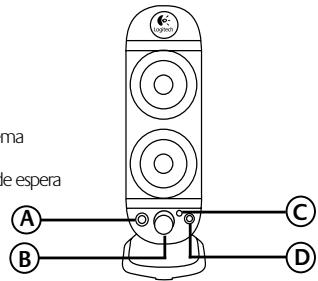

Toma de auriculares Control de volumen del sistema Luz de encendido Botón de encendido/modo de espera

Español Importante: para su propia seguridad, conecte los diversos componentes del sistema antes de conectarlo a una fuente de alimentación.

1. Antes de conectar los cables al subwoofer, coloque los dos altavoces satélite frontales uno a cada lado del monitor

del ordenador y, aproximadamente, a la misma distancia entre ellos que respecto al oyente. Oriéntelos dirigidos al oyente. El altavoz frontal derecho es el centro de control del sistema, por lo que es importante colocarlo de manera que se pueda acceder a él con facilidad. Coloque los altavoces satélite posteriores izquierdo y derecho detrás del oyente y a la misma distancia entre ellos que los altavoces frontales. Coloque el altavoz del canal frontal central encima del monitor o en el escritorio, entre el monitor y el teclado. Coloque el altavoz central posterior justo detrás del oyente. Ajuste la orientación de los altavoces de modo que el sonido se dirija hacia el oyente. Para obtener la mejor calidad de sonido, coloque el subwoofer en el suelo debajo del escritorio. Asegúrese de que existe ventilación suficiente a su alrededor. Debe haber un espacio de unos 15 cm alrededor de todos los laterales para que la ventilación sea adecuada. 2. Introduzca las clavijas identificadas por colores de cada altavoz satélite en los conectores correspondientes de la parte posterior del subwoofer. Conecte la clavija D-Sub del altavoz frontal derecho al subwoofer, según se muestra en la página anterior. Alinee con cuidado las patillas antes de introducir la clavija, y apriete los tornillos.

3. A. Si tiene un PC y:

• Una tarjeta de sonido de 6,7 u 8 canales (5.1, 6.1 o 7.1): conecte las tres clavijas de color del cable de entrada de audio a las correspondientes tomas de salida de la tarjeta de sonido.

1. Si las tomas de las tarjetas de sonido no están identificadas por colores, conecte la entrada de audio de este

• verde a frontal izquierdo/derecho (o #1)
• negra a posterior izquierdo/derecho (o #2)
• naranja a central/sub (o #3)
• Una tarjeta de sonido de 4 canales: conecte la clavija verde del cable de entrada de audio a la toma frontal de la tarjeta de sonido y la clavija negra a la toma posterior de la tarjeta de sonido. No utilice la clavija naranja.
• Una tarjeta de sonido de 2 canales: conecte la clavija verde del cable de entrada de audio a la toma de salida de línea de la tarjeta de sonido. No utilice las clavijas naranja o negra. Con sonido de dos canales, no oirá sonido por los altavoces posteriores. Instalación B. Si tiene una consola de videojuegos (PlayStation®, PlayStation®2, Xbox™ o GameCube®):

• Conecte las clavijas verde, negra y naranja del cable de entrada de audio a las tres mini-tomas estéreo del adaptador para videojuegos.
• Conecte los cables de audio RCA rojo y blanco de la consola de videojuegos a las tomas de audio RCA del adaptador para videojuegos.

4. Conecte el cable de alimentación del subwoofer a una toma de corriente.

Español Disfrute de los altavoces X-530 de Logitech® Puede acceder a estos controles en el altavoz frontal derecho: Enciendo/modo de espera Alterna entre el modo de encendido y el modo de espera. Volumen del sistema Ajusta el volumen de todo el sistema. Toma de auriculares Si se utilizan auriculares con el sistema X-530, los altavoces se silenciarán automáticamente para uso privado. La tarjeta de sonido del ordenador controla el volumen de los auriculares. Dolby® Digital Los altavoces X-530 admiten sonido Dolby® Digital en el PC si la tarjeta de sonido de 6 canales, o más, o el software de DVD pueden descodificar una banda sonora con Dolby® Digital. Volumen del subwoofer Se encuentra en el subwoofer. Permite ajustar los niveles de volumen de subwoofer (nivel de graves). Montaje en la pared Los altavoces satélite X-530 pueden montarse en la pared. Gire la base del altavoz satélite para lograr la posición deseada y utilice la hendidura para colgar el altavoz con una sujeción adecuada. Hendidura Especificaciones

• Potencia RMS total: 70,1 vatios Subwoofer: 25 vatios reales (RMS) en 4 ohmios a 100 Hz con una distorsión armónica total (THD) del 10% Altavoces satélite: 45,1 vatios RMS (2 x 7,4 vatios frontales; 15,5 centrales; 2 x 7,4 vatios posteriores) en 4 ohmios a 1 kHz, con una distorsión armónica total del 10%
• Potencia de cresta total: 140 vatios con < 10% de distorsión armónica total (THD)
• Distorsión armónica total del sistema (THD): distorsión armónica total mejor del 0,07% antes de producirse clipping
• Relación señal/ruido: >99 dB
• Respuesta de frecuencia: 40 Hz - 20 kHz
• Tamaño de transductor: transductor de subwoofer de presión de 13,4 cm y altavoces satélite de 5 cm
• Dimensiones de los altavoces: Altavoces satélites: (H) 20,3” x (W) 6,3” x (D) 7,6” Altavoces central: (H) 6,3” x (W) 20,3” x (D) 7,6” Subwoofer: (H) 29,2” x (W) 15,2” x (D) 23,5” Instalación y funcionamiento – Especificaciones Instalación de los altavoces Logitech® X-530

Español Garantía limitada Garantía Logitech garantiza la ausencia de anomalías importantes en lo referente a los materiales y fabricación de todos los productos de hardware suministrados con este documento durante un periodo de dos (2) años a partir de la fecha de adquisición del producto. La garantía limitada de Logitech es intransferible y protege exclusivamente al comprador original. Esta garantía otorga al usuario derechos legales específicos; puede que posea otros derechos que variarán de acuerdo con la legislación local. Indemnización. La responsabilidad total de Logitech y la única indemnización a la que el usuario tendrá derecho en caso de incumplimiento de la garantía consistirá, a discreción de Logitech, en: (a) la reparación o sustitución del hardware, siempre y cuando éste se devuelva al punto de venta, o cualquier otro lugar que Logitech indique, junto con una copia del recibo de compra o (b) el reembolso del importe abonado. Los productos de hardware suministrados para reemplazar al producto original tendrán una garantía equivalente al periodo restante de la garantía original o a un periodo de treinta (30) días, prevaleciendo el periodo más largo. Estas disposiciones carecen de validez en aquellos casos en los que el hardware haya resultado dañado como consecuencia de un accidente o el uso indebido o incorrecto del producto. RENUNCIA DE GARANTÍA. LAS GARANTÍAS DETALLADAS EN EL PRESENTE CONTRATO SUSTITUYEN A TODAS LAS DEMÁS GARANTÍAS. Logitech Y SUS PROVEEDORES rechazan expresamente el resto de garantías, incluidas, pero sin limitarse a, las garantías implícitas de comercialización y adecuación para un uso específico, y la garantía de no infracción de los derechos de terceros respecto al HARDWARE. Ningún distribuidor, representante o empleado de Logitech está autorizado a aplicar modificaciones, ampliaciones o adiciones a esta garantía. Dado que en algunas jurisdicciones no se permiten las limitaciones de duración de una garantía, puede que las restricciones expuestas arriba no le sean aplicables. LIMITACIÓN DE RESPONSABILIDAD. En ningún caso se podrá considerar a Logitech ni a sus proveedores responsables de ningún coste incurrido durante el abastecimiento o sustitución de productos o servicios, ni por la pérdida de beneficios, información ni datos, ni por ningún otro daño especial, indirecto, resultante o fortuito derivado en cualquier forma de la venta, el uso o la imposibilidad de uso de un producto o servicio de Logitech, incluso cuando se haya notificado a Logitech la posibilidad de tales daños. La responsabilidad de LOGITECH Y SUS PROVEEDORES se limitará, en todos los casos, al importe real abonado por los productos o SERVICIOS EN CUESTIÓN. Dado que en algunas jurisdicciones no se permiten las exclusiones o limitaciones de responsabilidad por daños resultantes o fortuitos, puede que las limitaciones expuestas arriba no le sean aplicables. Así, la limitación anterior carecerá de validez en el caso de lesiones personales, en las que y en la medida en la que la ley vigente exija tal responsabilidad.

Español www.logitech.com
