Tipo de producto	Altavoz Bluetooth portátil con sistema de megafonía (PA)
Marca	ALESIS
Modelo	TRANSACTIVE MOBILE
Alimentación	100-120 V~/60 Hz o 220-240 V~/50 Hz, seleccionable
Consumo eléctrico	20 W (110/220 V), 36 W (220/240 V)
Potencia de salida máxima	22 W
Potencia de salida RMS	15 W (1% THD)
Respuesta en frecuencia	70 Hz - 50 kHz +/-3 dB
Batería recargable	Iones de litio integrada
Tiempo de carga completa	Menos de 4 horas
Autonomía de la batería	Más de 6 horas al volumen máximo
Entradas de audio	1 entrada de micrófono simétrica (XLR y Jack 1/4"), 1 entrada de instrumento/micrófono (Jack 1/4"), 1 entrada auxiliar estéreo (RCA)
Salida de audio	1 salida de línea estéreo (Link Output) para encadenar
Controles	Ganancia para cada entrada, volumen general, interruptor de encendido/apagado, selector de voltaje
Indicadores	4 indicadores de nivel de batería
Compatibilidad con iPod	iPod (4G y posteriores), iPod Nano, iPod Mini
Pie	Estándar, compatible con soportes de altavoz profesionales
Contenido de la caja	Altavoz Transactive Mobile, cable para micrófono, micrófono, cable de alimentación
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No utilizar productos abrasivos.
Seguridad	Leer el folleto de instrucciones de seguridad antes de usar. Apagar antes de conectar o desconectar cables.
Piezas de repuesto y reparabilidad	Contacte al servicio al cliente de ALESIS para las piezas de repuesto.
Información general	Diseñado para uso portátil como sistema de megafonía para instrumentos, micrófonos y dispositivos de audio.

Preguntas frecuentes - TRANSACTIVE MOBILE ALESIS

¿Cómo recargar el Transactive Mobile?

Conectar el cable de alimentación incluido a la entrada IEC y a una toma de corriente. El indicador de carga se enciende. La carga completa toma menos de 4 horas. Puede usar el dispositivo mientras se carga.

¿Cuál es la autonomía de la batería?

Más de 6 horas al volumen máximo cuando la batería está completamente cargada.

¿Cómo conectar un micrófono?

Usar la entrada Micrófono 1 (simétrica, XLR o Jack 1/4") o la entrada Micrófono 2 (Jack 1/4"). Ajustar la ganancia correspondiente.

¿Puedo conectar una guitarra?

Sí, conectar la guitarra a la entrada Instrumento/Micrófono 2 (Jack 1/4") y ajustar la ganancia.

¿Cómo conectar un reproductor MP3 o un smartphone?

Usar la entrada Auxiliar (RCA estéreo). Puede ser necesario un adaptador de Jack 1/8" a RCA (no incluido).

¿Cómo usar el dispositivo como sistema PA portátil?

Siga el esquema de instalación: conecte las fuentes de audio, enciéndalas en orden: fuentes primero, luego Transactive Mobile, luego amplificadores. Para apagar, invierta el orden.

¿Se pueden encadenar varios Transactive Mobile?

Sí, use la salida Link Output (línea estéreo) para enviar la señal a otro Transactive Mobile o a un amplificador externo.

¿Cómo ajustar el volumen?

Use el botón Volumen General. Cada entrada tiene una ganancia individual para ajustar el nivel.

¿Qué dispositivos iPod son compatibles?

iPod (4G y posteriores), iPod Nano e iPod Mini.

¿Qué hacer si el dispositivo no enciende?

Verifique la carga de la batería. Conecte el adaptador de corriente e intente encender. Si el problema persiste, contacte al servicio al cliente.

MANUAL DE USUARIO TRANSACTIVE MOBILE ALESIS

MANUAL DE INICIO RÁPIDO PARA EL USUARIO

ESPANOL::4-6

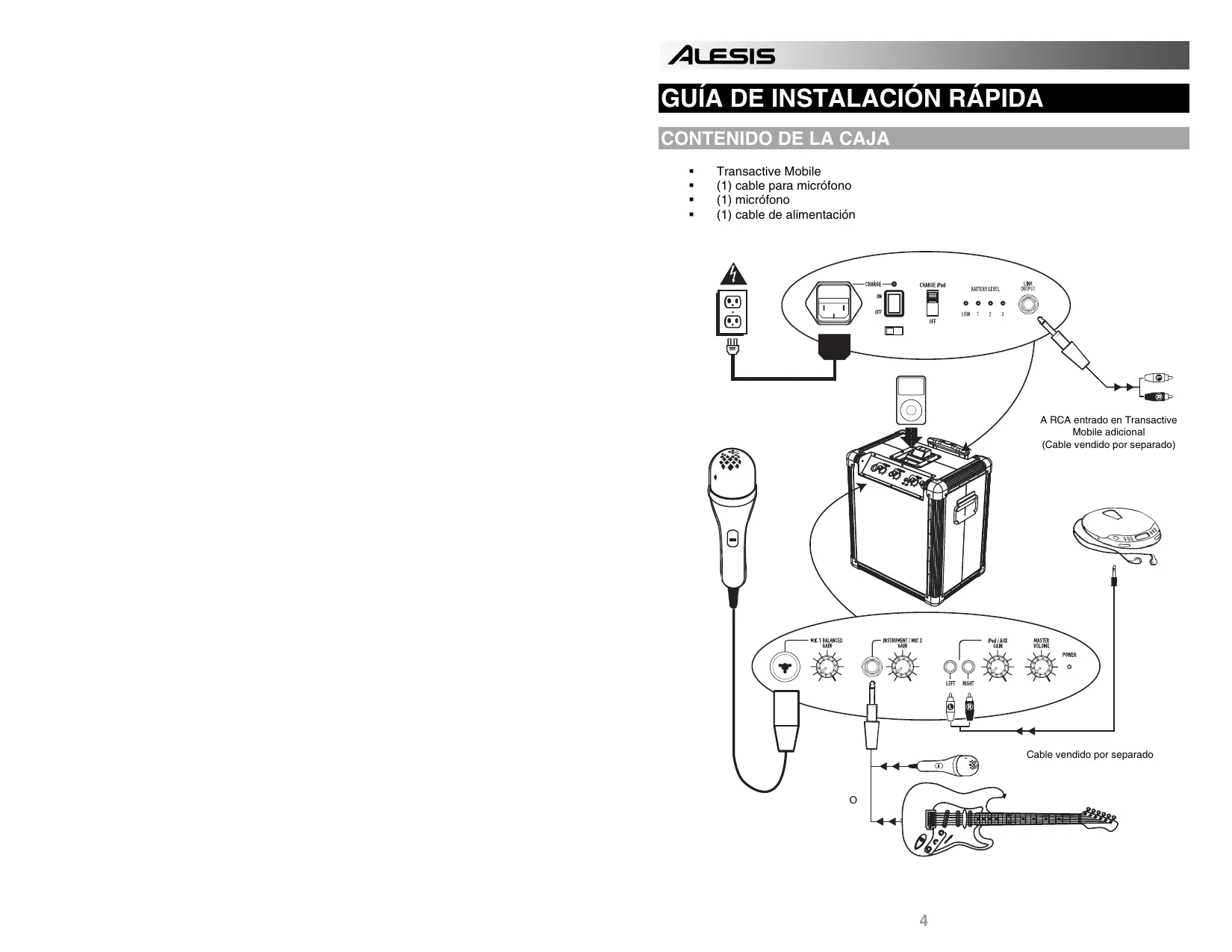

GUIA DE INSTALLACION RAPIDA

CONTENIDO DE LA CAJA

• Transactive Mobile
  (1) cable para micrófono
  (1) micrófono
  (1) cable de alimentación

PARA LOGRAR LA MAXIMA VIDA U T I L DE LA B ATERIA, CÁRGUELA TOTALMENTE ANT ES DEL PRIMER USO

1. Asegürese que todos los articículos incluidos al起初 de este manual estén incluidos en la caja.
2. LEA LAS INSTRUCCIONES DEL FOLLETO DE SEGURIDAD ANTES DE UTILIZAR EL PRODUCTO.
3. ASEGÜRESE DE QUE HA CARGADO COMPLETAMENTE LA BATERÍA.

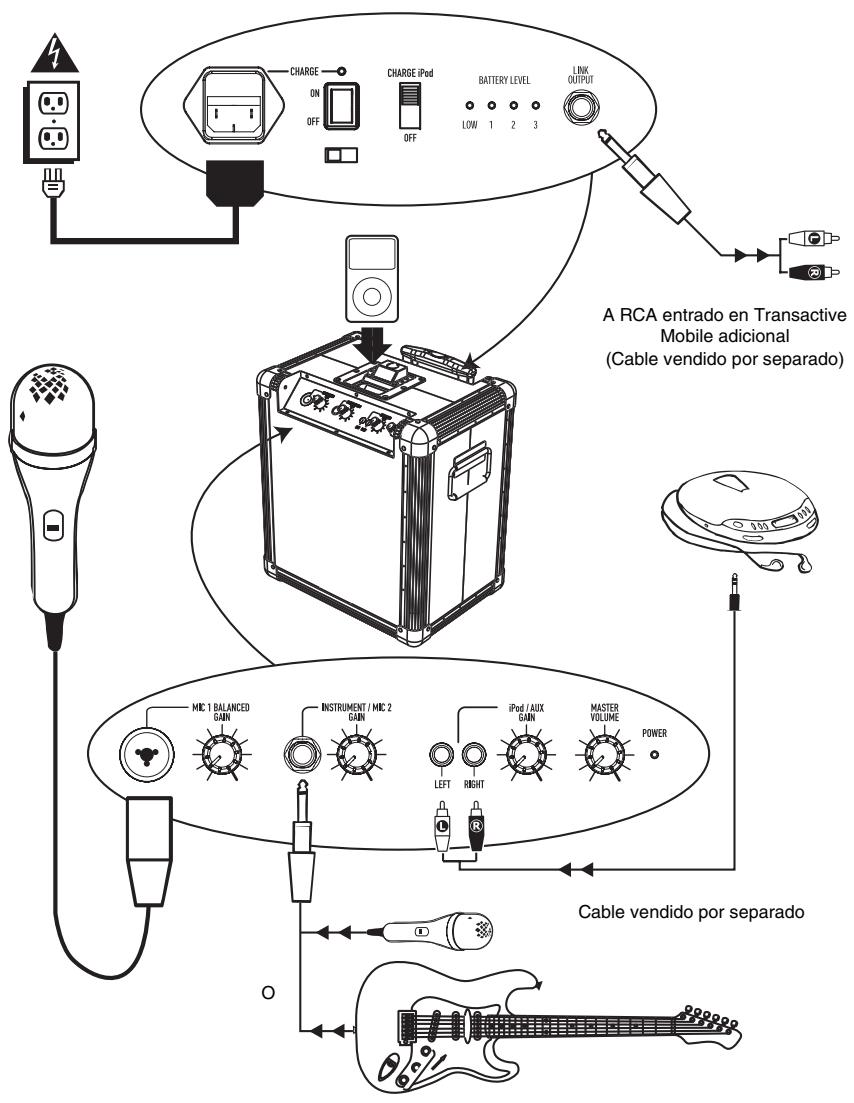

4. Estudie este diagrama de instalacion.
5. Colque el producto en una posicion adecuada para su funciona.
6. Asegürese de que todos los dispositivos de entrada tales como microfonos, reproductores de CD, reproductores MP3 y amplificadores/sistemas de amplificadores para altavoces STL estén apagados y con el control de volumen en "cero".
7. Conecte todos los dispositivos como se muestra arriba.
8. Conecte las salidas estéreo a los amplificadores de alimentación, unidades de cinta magnética, y/o fuentes de audio.
9. Encienda todo en elARRYanteorden:

fuentes de entrada de audio (por exemple, micrófonos, instrumentos, reproductores de CD/MP3)
Transactive Mobile
porultimate,cualquier amplificador

1. Al apagar, realice siempre esta operation en sentido inverso:

2. avalanche los amplificadores

3. Transactive Mobile
4. porultimate,qualquierdispositivodeentrad

Visite http://www.alesis.com para registrar el producto.

DIAGRAMA Y DESCRIPCION

1. Entrada balanceada de micrófono 1 con control de ganancia (1/4" y XLR): Este conductor admite un cable balanceado de 14 o XLR. Se incluye un cable XLR con el micrófono.
2. Entrada de instrumento/Micrófono 2 con control de ganancia (1/4"):Esta entrada mono admite una entrada de 14 tal como un micrófono, una guitar u/otro instrumento musical.
3. iPod/Entrada auxiliar con control de ganancia (RCA estéreo):Esta perilla controla el nivel del iPod* y de la entrada de RCA.Esta entrada se pueda usar para conectar un reproductor de CD, MP3 u另一边 fuente de audio. Para conectar a un dispositivo portátil con conector para auriculares de 1/8", se就需要 un adaptorostandar (1/8" a RCA) que no está incluido.
4. Control de volumen master:Esta perilla controla el volumen master (maestro) del Transactive Mobile.

CHARGE iPod

BATTERY LEVEL
LOW

2

3

LINK OUTPU

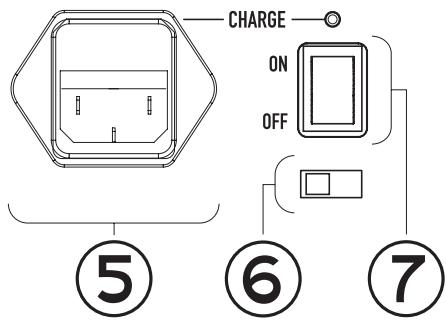

1. Adaptador de alimentación (IEC): InserteAquéel cablede alimentaciónincluidopara cargar la unidad.Tenga en cuenta que el amplificador portátil para altavocues puedecfuncionar con el adaptador de potencia@m间隙se carga simultaneamente la batería.Elindicador de cargasenciendec时候 se estacargando la batería.
2. Selector de voltaje: Regule este selector al voltaje correcto para su estandar deubicacion.
3. Interruptor de encendido/apagado
4. Interruptor de energia del iPod.
5. Indicador de nivel de batería: Mientras la unidad está alimentada, estas quatre luces indican la energia remanente en la batería. La vida útil de la batería varía en función del volumen y el consumo.
6. Salida de enlace: Este conector de 14 es una calidad de linea estéreo para enviar a otro amplíficator o sistemas de altavoces alimentados (tal como除外 Transactive Mobile).

DATOS TECNICOS

• Voltaje de entrada: CA 100-120 V/60 Hz 220-240 V/50 Hz
  Consumo de energia: 20W (110/220V), 36W (220/240V)
  Potencia de salute: (Pico) 22 W
• Potencia de salute: (RMS) 15 W, 1% THD
• Respuesta en fecuencia: 70 Hz~ 50 kHz +/- 3 dB
• Especificationes de montaje del poste inferior: Montaje de poste estandar que se enquiry en las tiendas minoristas para profesionales de audio

O profundidad 80~mm (3.15")
Diámetro 35.5 mm (1.40")

• Tiemporequireido para cargar totalmente el Transactive Mobile: menos de 4 horas
• Vida uyil de la bateria: Más de 6 horas* a pleno volumen del Transactive Mobile cuando está totalmente cargada.
• Compatibility del iPod:/hecho para iPod (4G y más adelante), iPod Nano, y iPod Mini

*Nota: La vida útil de la bateriaía puede variar en función de la temperatura, la antigüedad y el consumo de volumen del producto.
