Produkttyp	Tragbarer Bluetooth-Lautsprecher mit Beschallungssystem (PA)
Marke	ALESIS
Modell	TRANSACTIVE MOBILE
Stromversorgung	100-120 V~/60 Hz oder 220-240 V~/50 Hz, wählbar
Stromverbrauch	20 W (110/220 V), 36 W (220/240 V)
Maximale Ausgangsleistung	22 W
RMS-Ausgangsleistung	15 W (1% THD)
Frequenzgang	70 Hz - 50 kHz +/-3 dB
Wiederaufladbarer Akku	Integrierter Lithium-Ionen-Akku
Vollständige Ladezeit	Weniger als 4 Stunden
Akkulaufzeit	Mehr als 6 Stunden bei maximaler Lautstärke
Audioeingänge	1 symmetrischer Mikrofoneingang (XLR und 1/4"-Klinke), 1 Instrumenten-/Mikrofoneingang (1/4"-Klinke), 1 Stereozusatzeingang (Cinch)
Audioausgang	1 Stereo-Line-Ausgang (Link Output) zum Verketteln
Bedienelemente	Gain für jeden Eingang, Hauptlautstärke, Ein-/Ausschalter, Spannungswähler
Anzeigen	4 Akkustandsanzeigen
iPod-Kompatibilität	iPod (4G und neuer), iPod Nano, iPod Mini
Stativ	Standard, kompatibel mit professionellen Lautsprecherstativen
Lieferumfang	Transactive Mobile Lautsprecher, Mikrofonkabel, Mikrofon, Netzkabel
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine Scheuermittel verwenden.
Sicherheit	Vor Gebrauch das Sicherheitsheft lesen. Vor dem Anschließen oder Trennen von Kabeln das Gerät ausschalten.
Ersatzteile und Reparierbarkeit	Für Ersatzteile kontaktieren Sie den ALESIS-Kundendienst.
Allgemeine Informationen	Konzipiert für den tragbaren Einsatz als Beschallungssystem für Instrumente, Mikrofone und Audiogeräte.

Häufig gestellte Fragen - TRANSACTIVE MOBILE ALESIS

Wie lade ich den Transactive Mobile auf?

Schließen Sie das mitgelieferte Netzkabel an den IEC-Eingang und eine Steckdose an. Die Ladeanzeige leuchtet auf. Die vollständige Aufladung dauert weniger als 4 Stunden. Sie können das Gerät während des Ladens verwenden.

Wie lange hält der Akku?

Mehr als 6 Stunden bei maximaler Lautstärke, wenn der Akku vollständig geladen ist.

Wie schließe ich ein Mikrofon an?

Verwenden Sie den Mikrofoneingang 1 (symmetrisch, XLR oder 1/4"-Klinke) oder den Mikrofoneingang 2 (1/4"-Klinke). Stellen Sie den entsprechenden Gain ein.

Kann ich eine Gitarre anschließen?

Ja, schließen Sie die Gitarre an den Instrumenten-/Mikrofoneingang 2 (1/4"-Klinke) an und stellen Sie den Gain ein.

Wie schließe ich einen MP3-Player oder ein Smartphone an?

Verwenden Sie den Zusatzeingang (Cinch-Stereo). Möglicherweise ist ein Adapter von 1/8"-Klinke auf Cinch erforderlich (nicht im Lieferumfang enthalten).

Wie verwende ich das Gerät als tragbares PA-System?

Befolgen Sie das Installationsschema: Schließen Sie die Audioquellen an, schalten Sie sie in der folgenden Reihenfolge ein: zuerst die Quellen, dann den Transactive Mobile, dann die Verstärker. Zum Ausschalten die Reihenfolge umkehren.

Kann man mehrere Transactive Mobile verketteln?

Ja, verwenden Sie den Link Output (Stereo-Line), um das Signal an einen weiteren Transactive Mobile oder einen externen Verstärker zu senden.

Wie stelle ich die Lautstärke ein?

Verwenden Sie den Hauptlautstärkeregler. Jeder Eingang hat einen individuellen Gain zur Pegelanpassung.

Welche iPod-Geräte sind kompatibel?

iPod (4G und neuer), iPod Nano und iPod Mini.

Was tun, wenn sich das Gerät nicht einschaltet?

Überprüfen Sie den Akkuladestand. Schließen Sie das Netzteil an und versuchen Sie, das Gerät einzuschalten. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

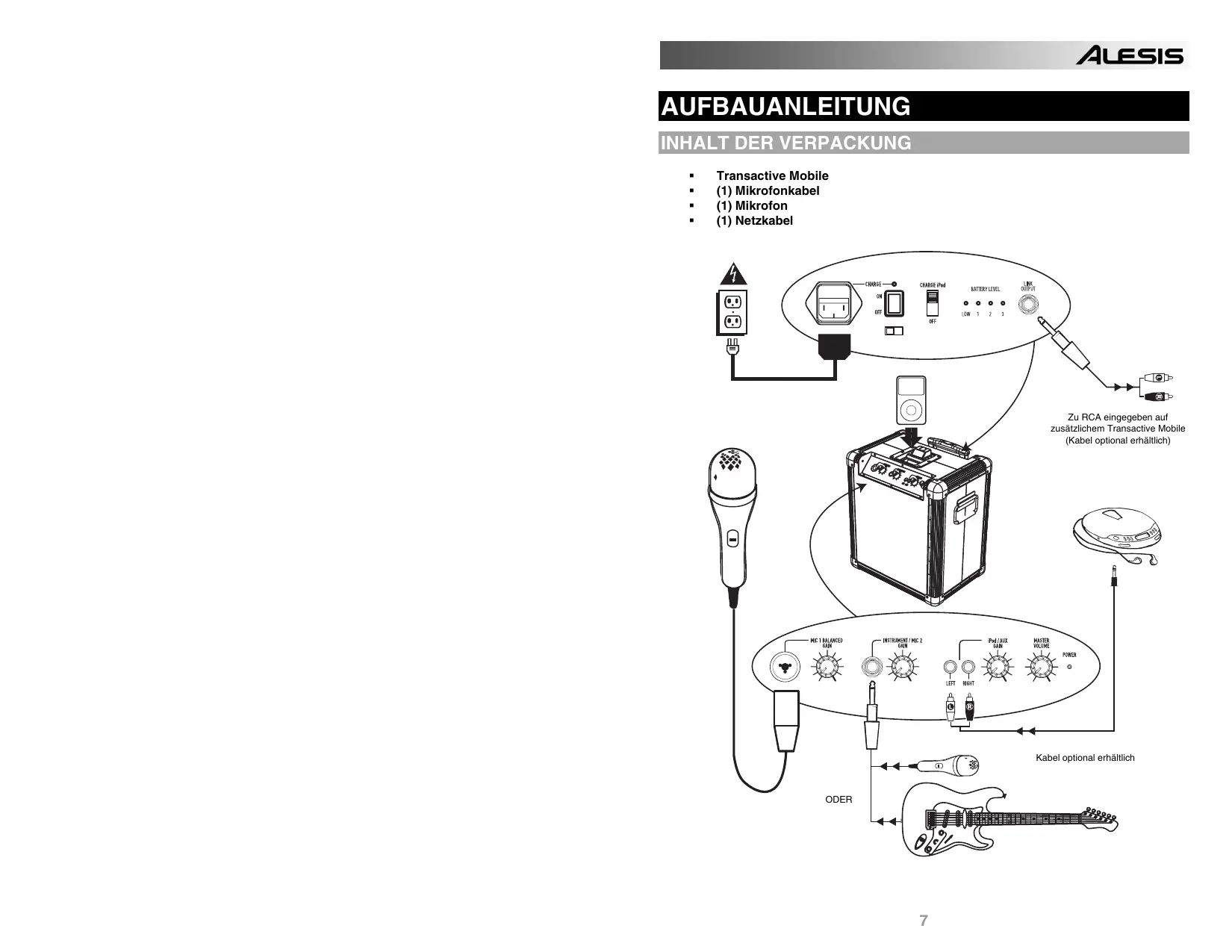

BEDIENUNGSANLEITUNG TRANSACTIVE MOBILE ALESIS

SCHNELLBEDIENUNGSCANLEITUNG

DEUTSCH::7-9

MANUEL D'UTILISATION DU PROPRIETAIRE

FRANÇAIS : 10-12

INHALT DER VERPACKUNG

• Transactive Mobile
  (1) Mikrofonkabel
  (1) Mikrofon
  (1)Netzkabel

LADEN SIE DIE BATTERIE VOR DER ERSTEN VERWENDUNG AUF, UM DIE LEBENSDAuer DER BATTERIE ZU MAXIMIEREN

1. Überprüfen Sie, dass sich alle auf dem Deckblatt genommen Teile in der Verpackung befinden.
2. LESEN SIE DIE SICHERHEITSHINWEISE, BEVOR SIE DIESES PRODUKT VERWENDEN

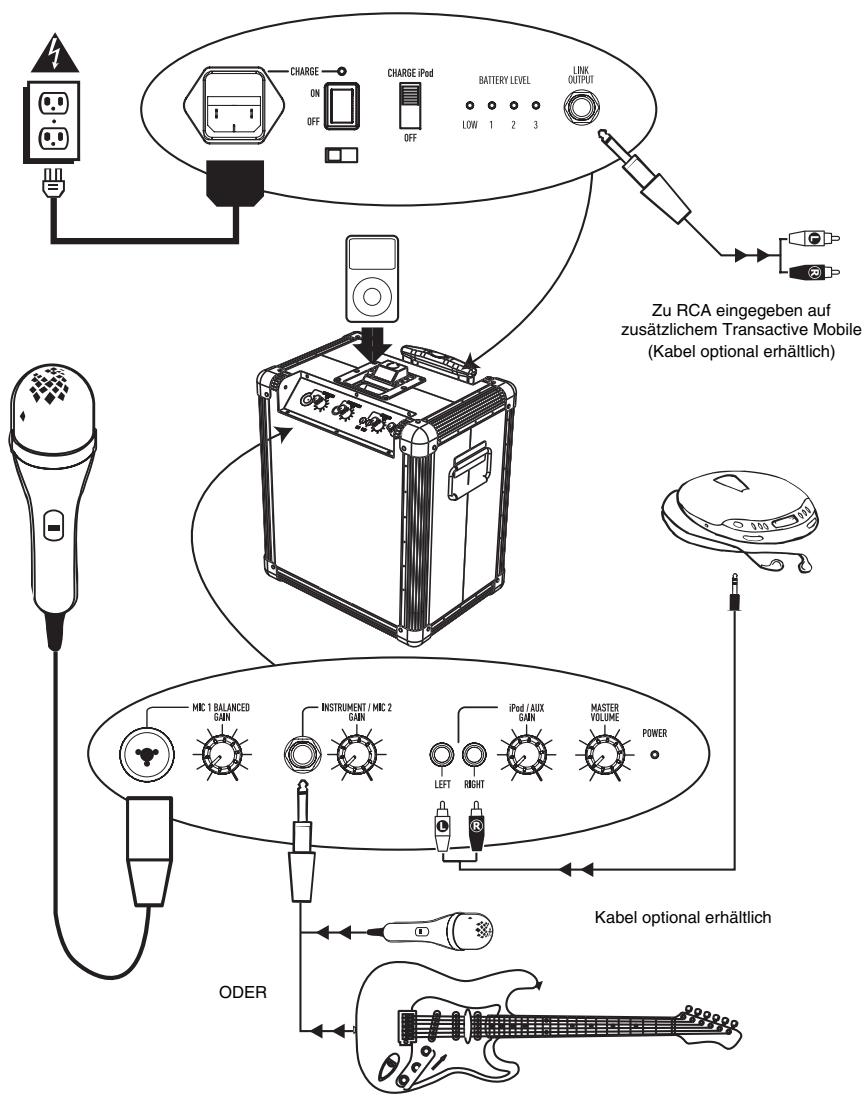

3. Sehen Sie sich die Aufbauabbildung der an.
4. Stellen Sie den Mixer in einer für den Betrieb geeigneten Position auf.
5. Schalten Sie alle Eingangsquellen (Mikrofone, CD Player, MP3 Player und Veränderter/PAs aus und drehen Sie deren Lautstärke auf "Null."
6. Verbinden Sie die Stereogangme mit den Verstärkern, Tape Decks, und/oder Signalquellen.
7. Verbinden Sie ihren Mixer und die anderen Geräte mit dem Stromkreis.
8. Schalten Sie das System in der folgenden Reihenfolge ein:

Eingangsquellen (z.B. Mikrofon, Instrumente und/oder CD-Player)
Transactive Mobile
Zuletzt, die Veränderker

1. Gehen Sie beim Ausschalten in der genau umgekehnten Reihenfolge vor:

Schalten Sie zuerst die Veränder aus
Transactive Mobile
Und zuletzt die Eingangssquellen

Registrieren Sie Ihr Produkt online unter http://www.alesis.com.

BEDIENELEMENTE

1. Symmetrischer Mikrofon 1 Eingang mit Gain Regler (6,3mm Klinke und XLR): Diese Buchse nimmt sowohl ein 6,3mm Klinkenstecker als auch einen XLR Stecker auf. Ein XLR Kabel finds Sie beim mitgelieferten Mikrofon.
2. Instrument/Mikrofon 2 Eingang mit Gain Regler (6,3mm Klinke): Dieser Mono Eingang verarbeitet normale Klinkenkabelanschlüsse von einem Mikrofon, einer Gitarre oder einem anderen Musikinstrument.
3. iPod/Aux Eingang mit Gain Regler (Stereo RCA): Dieser Drehknopf steuert das Niveau des iPod* und des RCA Einganges. Dieser Eingang nimmt das Signal eines CD/MP3 Players oder einer anderen Audioquelle auf. Um ein tragbares Gerät mit einem 3,5mm Miniklinkenstecker zu verwenden, bestehtigen Sie einen optionalen Miniklinke/RCA Adapter.
4. Lautstärkenregler: Mit thisem Regler stellen Sie die Summenlautstärke der Transactive Mobile.

CHARGE iPod

BATTERY LEVEL
LOW

2

3

LINK OUTPU

1. Netzanschluss (IEC): Schlieben Sie hier das mitgelieferte Netzkabel zum Laden der Batterie an. Die Transactive Mobile kann mit dem Netzkabel betrieben werden und gleichzeitig die Batterie laden. Die Ladekontroll-LED leuchtet, sobald die Batterie aufgeladen wird.
2. Voltauswahl: Stellen Sie hier die für ihren Standort richtige Voltzahl ein.
3. Power ON/OFF Schalter
4. iPod Ladegerät Schalter
5. Batteriestand-LEDs: Wenn das Gerät eingeschaltet wird, zeigen diese vier LEDs an, wie viel Spannung in der Batterie vorhanden ist. Die Lebensdauer der Batterie variiert auf Grund von Lautstärke und Betriebsdauer.
6. Link Ausgang: Verwenden Sie ein 6,3mm Stereoklinkenkabel, um diese Buchse mit einem anderen Veränder oder einem anderen aktiven Lautsprechersystem (wie einem anderen Transactive Mobile) zu verbinden.

TECHNISCHE DATEN

Eingangsspannung: AC 100-120V/ 60Hz 220-240V/ 50Hz
Leistungsaufnahme: 20W (110/220V), 36W (220/240V)
Ausgangsleistung: (Peak) 22W
Ausgangsleistung: (RMS) 15W, 1% THD
- Frequenzgang: 70Hz~50kHz +/-3dB
- Boxenständlerflansch: Standart-Boxenflansch, kompatibel mit Produkten der meisten Hersteller

Tiefe 80mm (3.15")
Durchmesser 35.5mm (1.40")

• Ladedauer der internen Transactive Mobile Batterie: weniger als 4 Stunden
• Betriebsdauer: Über 6 Stunden* bei voller Leistung mit voller Batterieladung.
• iPod Kompatibilität: gebildet für iPod (4G oder spatter), iPod Nano, und iPod Mini
