Título	Detalles
Tipo de producto	Lavadora de carga frontal
Capacidad de lavado	5 kg
Velocidad de centrifugado	1000 rpm
Clase de eficiencia energética	A+
Dimensiones aproximadas	84 x 60 x 44 cm
Peso	70 kg
Alimentación eléctrica	220-240 V, 50 Hz
Consumo de agua	40 L por ciclo
Funciones principales	Programas de lavado variados, centrifugado, enjuague
Mantenimiento y limpieza	Limpieza del filtro, mantenimiento del tambor
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto comunes
Seguridad	Protección contra fugas, bloqueo de seguridad
Información general	Garantía de 2 años, servicio postventa disponible

Preguntas frecuentes - WMD 25100 TBL BEKO

¿Cómo puedo resolver un problema de vibración excesiva de la lavadora BEKO WMD 25100 TBL?

Asegúrese de que la lavadora esté nivelada y que las patas estén bien ajustadas. También verifique que la ropa esté bien distribuida en el tambor.

¿Qué hacer si la lavadora no arranca?

Verifique que la lavadora esté correctamente enchufada y que el tomacorriente funcione. Asegúrese también de que la puerta esté bien cerrada y que el programador esté configurado en un ciclo.

¿Por qué mi lavadora no drena el agua?

Verifique el filtro de la bomba para asegurarse de que no esté obstruido. Asegúrese también de que la manguera de drenaje no esté doblada u obstruida.

¿Cómo limpiar el tambor de mi lavadora BEKO?

Ejecute un ciclo en vacío a alta temperatura con un producto de limpieza específico para lavadoras o con vinagre blanco para eliminar los residuos.

¿Qué hacer si mi lavadora muestra un código de error?

Consulte el manual de usuario para identificar el significado del código de error. Esto puede indicar un problema específico que requiere atención especial.

¿Cómo puedo reducir el ruido de funcionamiento de mi lavadora?

Asegúrese de que la lavadora esté colocada sobre una superficie plana y estable. Evite sobrecargar el tambor y verifique que los amortiguadores no estén desgastados.

¿La ropa sale aún mojada después del ciclo de centrifugado?

Verifique que el programa de centrifugado haya sido seleccionado correctamente y asegúrese de que el filtro de la bomba esté limpio.

¿Qué tipo de detergente debo usar con la lavadora BEKO WMD 25100 TBL?

Utilice un detergente adecuado para lavadoras, preferiblemente líquido, y siga las instrucciones de dosificación recomendadas en el envase.

¿Cómo resolver un problema de fuga de agua?

Verifique las mangueras de alimentación y drenaje para detectar posibles fugas. Asegúrese también de que el sello de la puerta esté en buen estado.

MANUAL DE USUARIO WMD 25100 TBL BEKO

Seleccionar o detergente e o amaciador

Enxaguamento adicional

Filtros de entrada de Água

a) Mangueira de Entrada de Água.

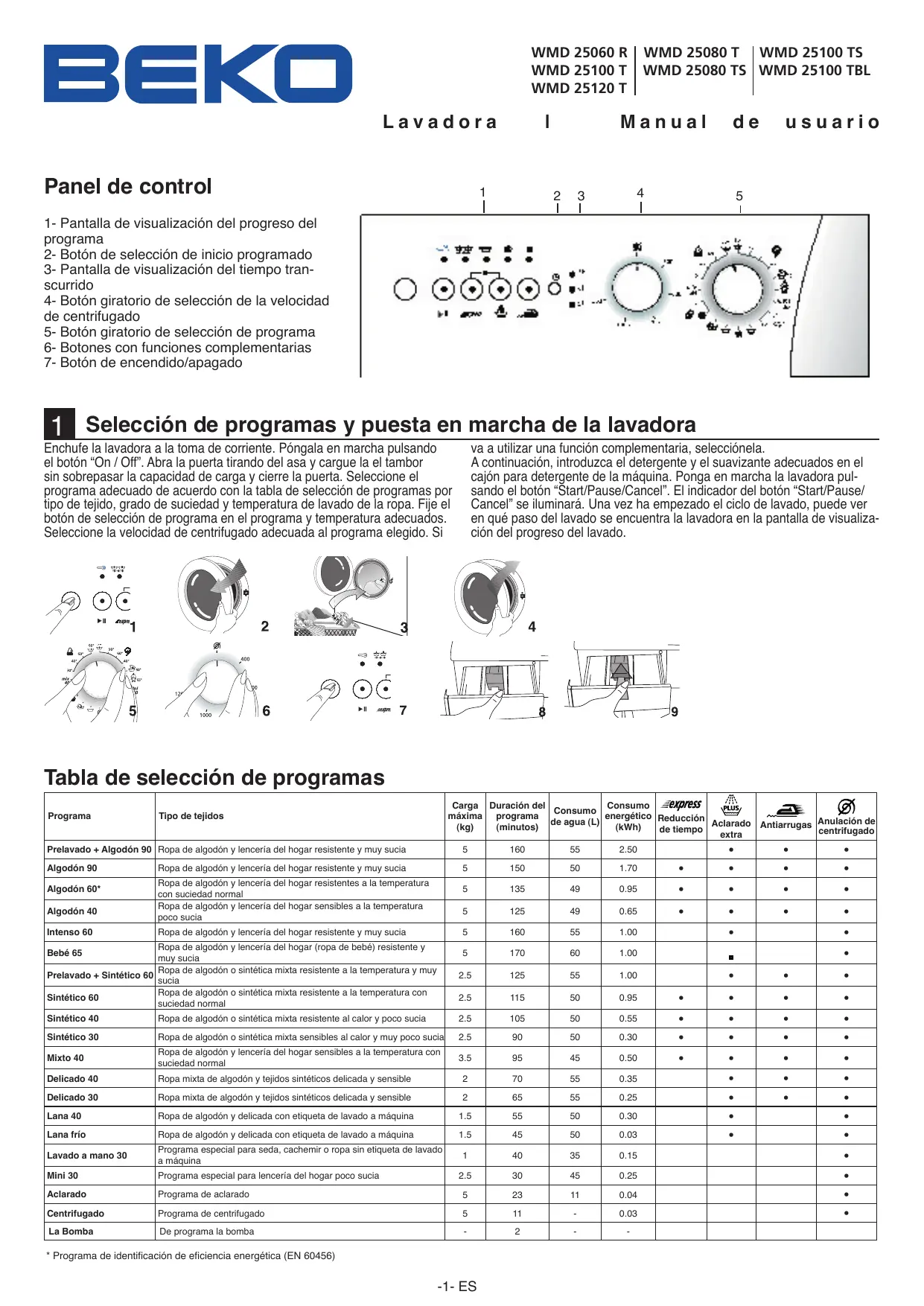

Lavadora I Manual de usuario

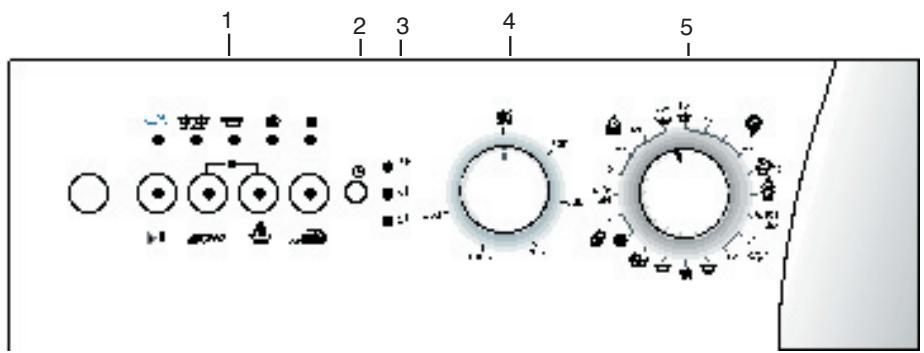

Panel de control

1- Pantalla de visualización del progreso del programa
2- Botón de selección de inicio programado
3- Pantalla de visualización del tiempo transcurrido
4- Botón giratorio de selección de la velocidad de centrifugado
5- Botón giratorio de selección de programa
6- Botones con funciones complementarias
7- Botón de encendido/apagado

1 2 3 4 5

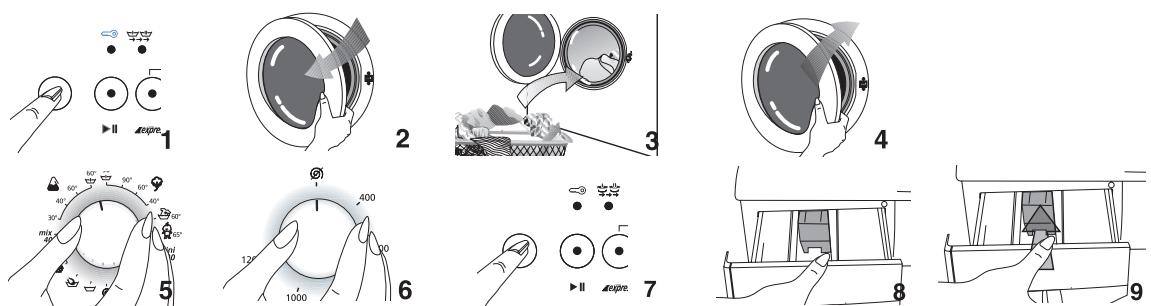

1 Selección de programas y puesta en marcha de la lavadora

Enchufe la lavadora a la toma de corriente. Póngala en marcha pulsando el botón "On / Off". Abra la puerta tirando del asa y cargue la el tambor sin sobrepasar la capacidad de carga y cierre la puerta. Seleccione el programa adecuado de acuerdo con la tabla de selección de programas por tipo de tejido, grado de suciedad y temperatura de lavado de la ropa. Fije el botón de selección de programa en el programa y temperatura adecuados. Seleccione la velocidad de centrifugado adecuada al programa elegido. Si

va a utilizar una función complementaria, selecciónela.

A continuación, introduzca el detergente y el suavizante adecuados en el cajón para detergente de la máquina. Ponga en marcha la lavadora pulsando el botón “Start/Pause/Cancel”. El indicador del botón “Start/Pause/Cancel” se iluminará. Una vez ha empezado el ciclo de lavado, puede ver en qué paso del lavado se encuentra la lavadora en la pantalla de visualización del progreso del lavado.

Tabla de selección de programas

Programa	Tipo de tejidos	Carga máxima (kg)	Duración del programa (minutos)	Consumo de agua (L)	Consumo energético (kWh)	Express Reducción de tiempo	Aclarado extra	Antiarrugas	Anulación de centrifugado
Prelavado + Algodón 90	Ropa de algodón y lencería del hogar resistente y muy sucia	5	160	55	2.50		●	●	●
Algodón 90	Ropa de algodón y lencería del hogar resistente y muy sucia	5	150	50	1.70	●	●	●	●
Algodón 60*	Ropa de algodón y lencería del hogar resistentes a la temperatura con suciedad normal	5	135	49	0.95	●	●	●	●
Algodón 40	Ropa de algodón y lencería del hogar sensibles a la temperatura poco sucia	5	125	49	0.65	●	●	●	●
Intenso 60	Ropa de algodón y lencería del hogar resistente y muy sucia	5	160	55	1.00		●		●
Bebé 65	Ropa de algodón y lencería del hogar (ropa de bebé) resistente y muy sucia	5	170	60	1.00		■		●
Prelavado + Sintético 60	Ropa de algodón o sintética mixta resistente a la temperatura y muy sucia	2.5	125	55	1.00		●	●	●
Sintético 60	Ropa de algodón o sintética mixta resistente a la temperatura con suciedad normal	2.5	115	50	0.95	●	●	●	●
Sintético 40	Ropa de algodón o sintética mixta resistente al calor y poco sucia	2.5	105	50	0.55	●	●	●	●
Sintético 30	Ropa de algodón o sintética mixta sensibles al calor y muy poco sucia	2.5	90	50	0.30	●	●	●	●
Mixto 40	Ropa de algodón y lencería del hogar sensibles a la temperatura con suciedad normal	3.5	95	45	0.50	●	●	●	●
Delicado 40	Ropa mixta de algodón y tejidos sintéticos delicada y sensible	2	70	55	0.35		●	●	●
Delicado 30	Ropa mixta de algodón y tejidos sintéticos delicada y sensible	2	65	55	0.25		●	●	●
Lana 40	Ropa de algodón y delicada con etiqueta de lavado a máquina	1.5	55	50	0.30		●		●
Lana frío	Ropa de algodón y delicada con etiqueta de lavado a máquina	1.5	45	50	0.03		●		●
Lavado a mano 30	Programa especial para seda, cachemir o ropa sin etiqueta de lavado a máquina	1	40	35	0.15				●
Mini 30	Programa especial para lencería del hogar poco sucia	2.5	30	45	0.25				●
Aclarado	Programa de aclarado	5	23	11	0.04				●
Centrifugado	Programa de centrifugado	5	11	-	0.03				●
La Bomba	De programa la bomba	-	2	-	-

* Programa de identificación de eficiencia energética (EN 60456)

2 Características técnicas de la lavadora

Modelos	WMD 25060 R	WMD 25080 T WMD 25080 TS	WMD 25100 T WMD 25100 TS WMD 25100 TBL	WMD 25120 T
Capacidad máxima de carga en seco (kg)	5	5	5	5
Altura x Ancho x Profundidad(cm)	84 x 60 x 54	84 x 60 x 54	84 x 60 x 54	84 x 60 x 54
Peso neto (kg)	63	64	64	67
Tensión (V/Hz)	230/50	230/50	230/50	230/50
Corriente total (A)	10	10	10	10
Potencia total (W)	2300	2300	2300	2300
Lavado – ciclo de aclarado (vueltas/min)	52	52	52	52
Ciclo de centrifugado (máx. vueltas/min)	600	800	1000	1200

3 Avisos

• Este producto ha sido diseñado para uso doméstico.
• Si los fusibles de la instalación eléctrica de su domicilio tienen un amperaje menor a 16 A, póngase en contacto con un técnico electricista para que le instale unos del amperaje indicado.
• En el caso de que utilice la lavadora con transformador o sin transformador, deberá contactar con un electricista autorizado para instalar una toma de tierra. El uso indebido sin toma de tierra no es nuestra responsabilidad.
• Nunca instale su lavadora sobre un suelo con moqueta.
• Asegúrese de instalar correctamente los tubos de desagüe y toma de agua.
• La primera vez que ponga en marcha la lavadora, deberá hacerlo con el programa para ropa de algodón a 90 °C sin cargar para poner a punto su lavadora.
• El rendimiento de su lavadora depende de la calidad del agua y del detergente que utilice. Si utiliza un detergente de mala calidad o inadecuado, las manchas no saldrán.
• Deberá guardar algunas piezas de recambio para que su máquina funcione correctamente. Debido a los controles de calidad aplicados a la lavadora, es posible que encuentre una pequeña cantidad de agua en su interior. Esto no significa que esté estropeada.
• Este aparato está programado para ponerse en marcha automáticamente tras un corte de luz. Para cancelar un programa, no podrá pulsar el botón “On / Off”. La lavadora se pondrá en marcha cuando vuelva a haber corriente. Para CANCELAR el programa, mantenga pulsado el botón “Start/Pause/Cancel” durante tres segundos. (Véase el apartado “Cancelar un programa”).
• Si tras haber iniciado un programa el indicador "Start/Pause/Calncel" parpadea, significa que la puerta no está bien cerrada. Abra y cierre la puerta y ponga en marcha el programa de nuevo.
• Si el testigo “Washing” (lavado) de la pantalla de indicación del progreso del lavado parpadea significa que no hay agua o que la toma de agua está cerrada. Compruebe la toma de agua. Apague y vuelva a encender la lavadora. Si el problema persiste, desenchufe la lavadora, cierre la toma de agua y póngase en contacto con el servicio de asistencia técnica.
• Si pone en marcha la lavadora y no puede seleccionar el programa, es posible que la lavadora esté funcionando en modo de protección debido a algún problema de infraestructura (voltaje, presión del agua, etc.).

Antes de poner en marcha su lavadora, tenga en cuenta lo siguiente:

-Ha enchufado el cable eléctrico?
-Ha colocado correctamente el tubo de desagüe?
-Ha cerrado la puerta delantera?
-Ha abierto la toma de agua?

4 Preparativos

Selección de la colada

Seleccione la colada según el tipo de tejido, el color, el grado de suciedad y la temperatura de lavado permitida. No lave ropa blanca junto con ropa de color. Extraiga las piezas duras, como por ejemplo los cinturones, los gemelos, los botones de las cortinas, etc., o utilice una bolsa de lavado. Vacíe los bolsillos. Cierre las cremalleras y abroche los botones. Las piezas de ropa muy pequeñas, como por ejemplo la ropa de un bebé, podrían introducirse dentro del tambor, entrar en el filtro de la bomba, en el tubo de desagüe, etc. Para evitarlo, le recomendamos que utilice una bolsa para lavado o ponga estas prendas con una colada mayor. Para prendas muy sucias, consulte la sección sobre información práctica y útil. Esta lavadora admite prendas de algodón que tengan la etiqueta “Lavado a máquina” o “No frotar” con el programa de lavado especial para algodón. Las piezas de ropa delicadas (como por ejemplo de seda, cachemir, lana pura, etc.) con las etiquetas “No frotar” o “Lavado a mano” pueden lavarse con el programa especial de lavado a mano.

Apertura de la puerta delantera

Para abrir la puerta delantera, tire del asa. La puerta delantera de la lavadora está diseñada para que se abra sólo si no hay ningún programa en marcha. Si el indicador “door” está encendido, puede abrir la puerta.

Carga de la ropa en la lavadora

Llene el tambor de la máquina delegando la ropa y sin apretar-la demasiado. Introduzca las piezas de ropa tejidas a mano del revés. Asegúrese de que no hay ninguna pieza de ropa entre la parte inferior de la puerta y la puerta.

Cierre la puerta de carga pulsándola. Si la puerta de carga no se cierra correctamente, la lavadora no se pondrá en marcha.

Selección de detergente y suavizante

La cantidad de detergente depende de la dureza del agua y de la suciedad de la ropa. En el embalaje de cada producto encontrará los valores recomendados. Si la ropa no está muy sucia y/o el agua no es muy dura, utilice la cantidad de detergente mínima indicada en el paquete de detergente. De no ser así, se producirá demasiada espuma.

Deberá utilizar detergente especial para lavadoras automáticas. Evite usar productos blanqueadores que contengan sulfuro o cloro. Introduzca el detergente en polvo y el suavizante en el compartimento adecuado en el cajón y ciérrelo.

b c d a

a. Compartimiento I, cajón para el detergente en polvo para prelavado.
b. Compartimiento II, cajón para el detergente en polvo para el lavado general.
c.Expendedor de suavizante d.Sifón

Introduzca la cantidad de suavizante indicada en el paquete (normalmente menos de 100 ml). Nunca supere el nivel “MAX” (máximo). La cantidad sobrante pasará directamente al desagüe y se desechará. Deberá rellenar de nuevo la cubeta con suavizante. Si el suavizante se seca por el paso del tiempo, añada un poco de agua para diluirlo. El suavizante podría obstruir el sifón y bloquear el flujo de agua.

Funciones complementarias

Reducción de tiempo

Reduce el tiempo de lavado para ropa no muy sucia. Esta función puede utilizarse con programas de algodón o tejidos sintéticos y temperaturas por debajo de los 60 °C.

Aclarado extra

Con esta función la lavadora añadirá un nuevo proceso de aclarado a los tres ciclos de aclarado que realiza normalmente. Este aclarado adicional le permitirá evitar cualquier afecto adverso en pieles sensibles lavando el detergente que quede en el tambor.

Plancha fácil

Para evitar que su ropa se arrugue mucho, utilice esta función. Si selecciona esta función, cargue el tambor con menor cantidad de ropa, puesto que con esta función el lavado y el centrifugado son especiales y les permitirán reducir las arrugas en la ropa para

que sea más fácil plancharlas.

Anulación de centrifugado

Si aprieta este botón el programa de centrifugado no actuará. Botón giratorio de selección de la velocidad de centrifugado En los modelos equipados con el botón de selección de velocidad de centrifugado puede fijar la velocidad de centrifugado a 1000 rpm. Sin embargo, su lavadora no centrifugará a más de 800 rpm en programas para tejidos sintéticos y a 600 rpm para programas para ropa de algodón. Además, si no quiere centrifugar la ropa, puede fijar el botón giratorio en la posición “No Spin” (no centrifugar).

Botón "On/Off"

Al pulsar el botón “On/Off” pone a punto la lavadora para elegir el programa de lavado. Al pulsar este botón, el indicador “door” (puerta) se iluminará indicando que puede abrir la puerta. Pulse el botón “On/Off” de nuevo para apagar la lavadora. El pulsar este botón no significa que haya puesto en marcha la lavadora. Para ello deberá pulsar el botón “Start/Pause/Cancel”.

express

Bloqueo para niños

Para evitar que el progreso del programa se vea afectado por la pulsación de algún botón por parte de algún niño, esta lavadora está equipada con un sistema de bloqueo para niños. Para activar este dispositivo de bloqueo, una vez se haya iniciado el lavado, pulse los botones de activación de Reducción de tiempo y Aclarado extra a la vez durante unos tres segundos. El indicador de prelavado permanecerá parpadeante durante todo el lavado. Tras la finalización del programa, para poder iniciar otro o modificar el existente, deberá desactivar el bloqueo para niños. Para ello pulse los mismos botones durante tres segundos y se habrá desactivado el sistema de protección.

Selección de funciones

Para poder seleccionar las funciones adicionales compatibles con cada programa, pulse el botón de activación de cada función que desee añadir al lavado. El indicador led de la función seleccionada se iluminará.

Si no seleccionan al mismo tiempo, es posible que algunas funciones no puedan aplicarse por separado. Por ejemplo, si va a usar un programa para ropa de algodón, no podrá seleccionar las funciones complementarias Reducción de tiempo y Aclarado extra con el programa. Tras seleccionar la función Reducción de tiempo, si pulsa el botón Aclarado extra, se habrá activado el programa rápido y el led de la función de Reducción de tiempo se apagará.

Progreso del programa

Al iniciar un programa, se iluminarán algunos led relativos al programa en la ventana de visualización del progreso del programa. Cuando se completa un paso del programa, el led de ese paso se apaga y se enciende el del paso siguiente.

Cuando finalice el programa, el led "Door" (preparado) se encenderá de nuevo.

Durante el funcionamiento de un programa, puede pulsar el botón "Start/Pause/Cancel" para pausar el proceso de lavado. En este caso, el indicador led "Start/Pause/Cancel" parpadeará.

Cambio de programa

Esta función se utiliza para lavar ropa en el mismo grupo de tejidos lavados a una temperatura mayor o menor de la indicada. Por ejemplo, puede utilizar el programa “Algodón 40” en lugar del “Algodón 60”. Para seleccionar el programa “Algodón 40” en lugar del “Algodón 60”, detenga el proceso de lavado pulsando el botón

5 Cuidados y mantenimiento

Expendedor de detergente

Tras varios lavados, es posible que se acumulen residuos de detergente en polvo en el cajón para el detergente. Para limpiar el cajón para detergente pulse el punto señalado en el sifón situado en el compartimento para el suavizante y tire del cajón hacia usted. Limpie el cajón con agua abundante.

Sifón

No se olvide de limpiar el recipiente de succión cuando esté sucio. Para poder este recipiente, saque primero el cajón del detergente. Límpielo para eliminar cualquier resto de suavizante que pueda bloquear el flujo del agua. Tras limpiar el recipiente de succión, colóquelo de nuevo en su posición y asegúrese de que está bien colocado.

"Start/Pause/Cancel". Gire el botón giratorio de selección de programa hasta la posición del programa "Algodón 40". Incluso si cambia el botón de selección de programas durante el funcionamiento de un programa, se ejecutará el programa seleccionado inicialmente. Para poder cambiar el programa de lavado deberá detener el programa que esté en ejecución. (Véase el apartado "Cancelar un programa"). Sin embargo, estas funciones complementarias deben ser compatibles con el programa de lavado.

Añadir ropa

Si desea añadir más ropa a la máquina con el programa en marcha, pulse el botón “Stara/Pause/Cancel” para detener el lavado. Si el nivel de agua en la máquina es el adecuado, el led “door” (puerta) en la ventana de indicación del progreso del programa estará encendido y podrá añadir más ropa al tambor. Si el led “door” no se enciende tras un minuto, significa que el nivel del agua de la lavadora no es el adecuado y que no puede añadir más ropa. Para ello deberá pulsar el botón “Start/Pause/Cancel” para seguir el programa.

Inicio temporizado de un programa

Con este botón podrá retrasar el inicio del programa seleccionado 3, 6 o 9 horas. Si pulsa este botón una vez, se retrasará el inicio del programa 3 horas y el led se encenderá. Si pulsa el mismo botón de nuevo, el retraso será de 6 horas, y si lo pulsa por tercera vez, el retraso será de 9 horas. Si pulsa finalmente este botón

de nuevo, se cancelará el retraso del inicio del programa. Tras seleccionar el tiempo de retraso del inicio del programa, deberá pulsar "Start/Pause/Cancel" para activarlo. Durante el proceso previo al inicio del programa, podrá abrir la puerta y añadir más ropa.

Cuando se haya iniciado la temporización del programa, al pulsar el botón “Start/Pause/Cancel”, puede detener el progreso del programa y modificar el tiempo de retraso.

Cancelar programa

Para cancelar un programa, deberá pulsar el botón “Start/Pause/Cancel” durante tres segundos. Tras este periodo, el led “Start/Pause/Cancel” y el resto de indicadores se apagarán. Podrá elegir un nuevo programa y empezar el lavado.

Si cancela un programa durante el lavado, el led "Spin" (centrifugado) se iluminará, la lavadora se detendrá y cuando el indicador "Spin" se apague, se encenderá el "door"; en ese momento podrá abrir la puerta y seleccionar otro programa. Incluso si cambia el botón de selección de programas durante el funcionamiento de un programa, se ejecutará el programa seleccionado inicialmente. Para cambiar el programa de lavado, deberá cancelarlo antes de poder cambiarlo.

Final del programa

Al finalizar el programa de lavado, el led "door" se iluminará y podrá abrir la puerta y la lavadora estará preparada para un nuevo lavado. Pulse el botón "On/Off" para apagar la lavadora.

Sacar la colada

Cuando se termina el programa, la lavadora se detiene automáticamente. Cierre el paso de agua. Tire del asa y abra la puerta de carga. Apague la lavadora pulsando el botón "On/Off". Tras sacar la colada, mantenga abierta la puerta durante un rato para que se ventile el tambor. Compruebe el interior y límpielo.

Filtros de entrada de agua

En todas las terminaciones de la toma de entrada de agua y en todas las válvulas de entrada de agua situadas en la parte trasera de la lavadora encontrará un filtro. Estos filtros evitan la entrada de objetos extraños y suciedad en la lavadora. Para evitar que se atoren los tubos, deberá limpiar los filtros de forma regular. Para ello, cierre la llave de paso de agua. Saque los tubos de en-

trada de agua. Limpie la parte superior del filtro de la válvula de entrada de agua con un cepillo. Si el filtro está muy sucio, puede sacarlo con unas tenazas. Puede sacar el cabo plano del tubo de entrada de agua con su sello y limpiarlo con agua corriente.

Tubo de desagüe

En zonas frías existe el riesgo de congelación. Si instala la lavadora en un sitio frío, el agua que pueda quedar en el tubo de desagüe debe eliminarse con el filtro de la bomba cuando no vaya a usar la lavadora durante un periodo prolongado de tiempo. Para drenar los tubos de entrada de agua, desenchúfelos de la toma de entrada de agua.

Limpieza del filtro de la bomba

Para conservar la bomba durante un periodo prolongado de tiempo, esta lavadora está equipada con un sistema de filtros que evita la entrada de objetos extraños como por ejemplo botones o fibra de la ropa durante el drenaje del agua del lavado. Le recomendamos que limpie el filtro cuando esté sucio.

Para ello, siga los pasos siguientes:

Desenchufe la lavadora. Abra el filtro situado en la esquina inferior derecha de la lavadora pulsando el espacio señalado en la apa del filtro.

El agua puede estar caliente: En el tambor puede haber hasta 15 litros de agua caliente a 90 °C. Abra el filtro con cuidado.

Antes de abrir el filtro, extraiga el agua con el tubo de desagüe. Saque el tubo de desagüe de su instalación. Prepare un recipiente adecuado y abra la llave de paso del tubo. Cuando haya vaciado todo el agua, sitúe la llave de paso en la posición adecuada. Abra el filtro girando y drenando el agua que quede en el filtro (máx. 30 ml). Limpie los objetos extraños que pueda encontrar en el filtro. Cuando haya terminado, gire el filtro en sentido de las agujas del reloj y ciérrelo. Cierre la tapa del filtro pulsándola.

Si el filtro y la tapa no se instalan correctamente, saldrá agua.

Instalación

1. Extracción de los pernos de seguridad para el transporte.

Antes de poner en marcha la lavadora, deberá retirar los elementos de protección durante su transporte. Para ello, siga los pasos siguientes:

1. Desenrosque los pernos "C" girándolos en sentido contrario a las agujas del reloj con una llave adecuada.
2. Extraiga los pernos de seguridad para el transporte girándolos.
3. Sitúe las tapas de plástico "P" delante de las aperturas de los elementos de bloqueo para el transporte girándolos en el sentido de la flecha y púlselos.
   ¡Atención! Guarde los elementos de transporte para usarlos cuando deba cambiar de ubicación la lavadora. Desplace siempre la lavadora con los bloqueos de transporte.

2. Nivelado de las patas

Para que la lavadora funciones sin ruidos ni vibraciones deberá estar bien equilibrada. Puede ajustar las cuatro patas de la lavadora. Primero desenrosque los pernos de plástico. Para nivelar la lavadora, apriete el perno tras ajustar las patas de la máquina.

3. Conexiones del agua

a. Tubo de entrada del agua

La lavadora está conectada a la toma de entrada de agua mediante un tubo especial suministrado con la lavadora.

También encontrará unos sellos de plástico en el tubo o en la bolsa de plástico para eliminar cualquier pérdida de fluido en los puntos de conexión. Estos sellos deberán utilizarse a ambos lados de la conexión.

Los sellos en el cabo de la lavadora, debe usarlos junto con el filtro.

Cuando haya conectado el tubo, compruebe que no haya ninguna pérdida de líquido. Para eliminar todo riesgo de fuga de líquido, cierre las llaves de paso cuando no utilice la lavadora. La lavadora funcionará correctamente si la presión del agua se encuentra entre 1 y 10 bars. Es decir, 1 bar significa 8 litros de agua por minuto cuando la llave está completamente abierta. Conecte el tubo a la lavadora. Apriete los pernos con la mano, no utilice ninguna llave.

No conecte el tubo de agua caliente a una lavadora con una sola toma de entrada de agua. Si conecta la pieza "Y" a una toma de entrada de agua doble y sobrepasa los 40 °C en lavadoras de una sola toma de entrada, la lavadora funcionará en modo de protección.

b) Tubo de desagüe

El tubo de desagüe puede situarse tanto a un cabo del tubo de desagüe, o directamente al desagüe. No doble el tubo. Asegure el tubo de desagüe con el dispositivo de sujeción para que no se caiga al suelo. El tubo debe estar situado a una altura de 40 a 100 cm del suelo. El tubo desagüe puede instalarse directamente a la entrada de agua.

4. Conexión eléctrica

Enchufe el cable de alimentación al sistema eléctrico adecuado, con el voltaje máximo permitido y la potencia asignada indicada en la placa sobre información eléctrica situada en el interior de la tapa de protección.

¡Atención! Consulte la página 1 en la que se describen los pasos que debe realizar antes de poner en marcha la lavadora automática y las precauciones de seguridad.

Asegúrese de que la toma de corriente dispone de toma de tierra.

Antes de llamar al servicio de asis- cia técnica

Ha puesto en marcha la lavadora pero los leds del panel frontal no se encienden.

Compruebe que el cable esté conectado a una toma de tierra o compruebe el estado de los fusibles. Compruebe que la puerta delantera esté bien cerrada.

La máquina no admite la entrada de agua.

Compruebe que la puerta delantera esté bien cerrada. Es posible que la llave de paso del agua esté cerrada o que los filtros de la toma de entrada del agua estén atorados.

El agua entra y sale directamente.

Compruebe que el tubo de desagüe esté bien instalado y siguiendo las indicaciones del manual de usuario.

Sale agua por debajo de la lavadora.

Compruebe la toma de entrada de agua y los tubos de desagüe. Apriete las uniones. Es posible que las arandelas de los tubos estén gastadas. Si no es ninguna de los problemas anteriores, el filtro de la bomba no está bien cerrado.

Sale espuma del compartimento para detergente.

Compruebe que el detergente es el adecuado para lavadoras automáticas. La próxima vez use menos cantidad de detergente. La bomba no evacua el agua.

Limpie el filtro de la bomba. Compruebe que el tubo de desagüe no esté doblado. Si debe limpiar el filtro de la bomba, consulte la sección de limpieza del filtro de la bomba de este manual.
