Tipo de producto	Videograbador Hi-Fi estéreo
Marca	Aiwa
Modelo	HV-FX9000
Dimensiones (L × A × P)	430 × 95 × 330 mm
Peso	4,5 kg
Alimentación	220-240 V, 50 Hz
Consumo eléctrico	25 W en funcionamiento, 4 W en espera
Sistema de vídeo	PAL / SECAM, compatible con VHS y S-VHS
Funciones principales	Grabación y reproducción VHS Hi-Fi, programación semanal, apagado automático, búsqueda por índice
Conectividad	Toma de antena (RF), euroconector (SCART), entrada/salida de audio/vídeo (RCA), S-Video
Mando a distancia	Incluido con pilas
Mantenimiento y limpieza	Limpiar los cabezales de vídeo con un cassette de limpieza dedicado; quitar el polvo de la carcasa con un paño suave
Seguridad	Desconectar antes de limpiar; no exponer a la humedad; usar sobre una superficie estable y ventilada
Piezas de repuesto y reparabilidad	Cabezales de vídeo, correas, fusibles, fuente de alimentación; consultar a un técnico autorizado para el reemplazo
Información general	Aparato de salón, compatible con la mayoría de televisores analógicos; disponible en acabado plateado/negro

Preguntas frecuentes - HV-FX9000 AIWA

¿Cómo conectar el videograbador a la televisión?

Utilice un cable euroconector (SCART) para una mejor calidad. Conecte un extremo a la toma euroconector del videograbador y el otro a la del televisor. Si su televisor no tiene euroconector, use el cable RF (antena) incluido.

¿Cómo programar una grabación diferida?

Presione el botón PROG del mando a distancia. Introduzca la fecha, la hora de inicio y fin, el número de canal y la velocidad de grabación (SP/LP). Confirme cada paso con OK. El videograbador se encenderá automáticamente para grabar.

¿Qué hacer si la cinta se atasca en el mecanismo?

Desconecte el aparato inmediatamente. Abra el compartimento del cassette manualmente (si es posible) y retire con cuidado la cinta. Si la cinta está rasgada, recupere los trozos. No fuerce nunca. Consulte a un técnico si el problema persiste.

¿Cómo limpiar los cabezales de vídeo?

Compre un cassette de limpieza especial para videograbador. Insértelo como un cassette normal y reproduzca durante 10 a 15 segundos. No reutilice el cassette de limpieza más de dos veces. Una alternativa: use un kit de limpieza manual con un paño que no suelte pelusa.

¿Por qué la imagen es nevada o inestable?

Esto puede deberse a cabezales de vídeo sucios (ver pregunta de limpieza), un cable mal conectado, o una cinta desgastada. Verifique también la sintonización de los canales: acceda al menú de ajustes y realice una búsqueda automática de canales.

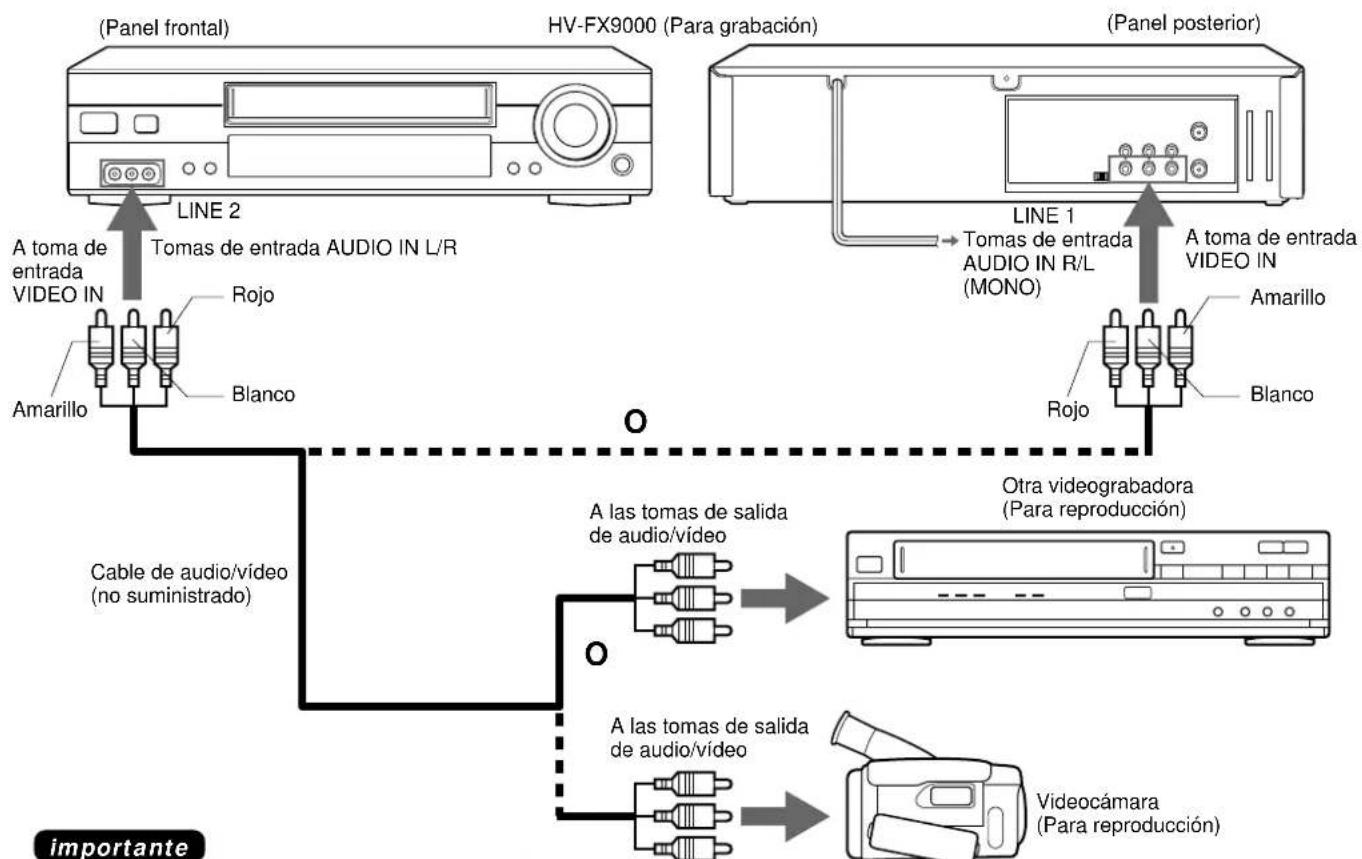

¿Puedo grabar un programa desde una fuente externa (videocámara, descodificador)?

Sí, conecte la fuente a las tomas de entrada AV (amarillo, blanco, rojo) en la parte delantera o trasera. Luego seleccione la entrada correspondiente (AV1, AV2) presionando INPUT del mando a distancia.

¿Cómo ajustar el reloj manualmente?

Presione MENU, luego seleccione AJUSTES > RELOJ. Use las teclas +/- para ajustar año, mes, día y hora. Confirme con OK. Para una sincronización automática, active el ajuste horario mediante la señal de teletexto o el canal.

¿Cuál es la diferencia entre las velocidades SP y LP?

La velocidad SP (Standard Play) ofrece la mejor calidad de imagen y sonido, pero permite una grabación de 3 horas máximo en un cassette E-180. La velocidad LP (Long Play) duplica la duración (6 horas) pero reduce la calidad.

¿El sonido falta o tiene parásitos, qué hacer?

Verifique el cable de audio (rojo/blanco) entre el videograbador y el televisor. Asegúrese de que el modo de audio esté ajustado a Hi-Fi (estéreo) y no en MONO. Si el problema persiste, limpie los cabezales de audio con un cassette de limpieza.

¿Cómo restablecer el videograbador a los ajustes de fábrica?

Desconecte el aparato de la toma de corriente durante unos 30 segundos, luego vuelva a conectarlo. Todos los ajustes personalizados (canales, reloj) se borrarán. Deberá reprogramarlos.

MANUAL DE USUARIO HV-FX9000 AIWA

GUIA DE REFERENCIA RAPIDA

Bienvenido

Muchas gracias por haber adquirido este producto AIWA.

Cuando desembale su videograbadora por primera vez, siga los procedimientos 1 a 5 siguientes para prepararla.

Para servicio e información,

Llame gratis al 1-800-BUY-AIWA

(Estados Unidos y Puerto Rico)

AIWA CO., LTD

8A-JFC-903-01

000115ATO-YX

Printed in Korea

En el cartón de embalaje encontrará los siguientes accesorios.

Controlador remoto (1)

Cable de audio (1) Cable de vídeo (1) Ca

Instrucciones de manejo (1)Pilas (2)

Lea la información de las páginas 1 y 2 del manual de instrucciones antes de instalar o utilizar la videograbadora.

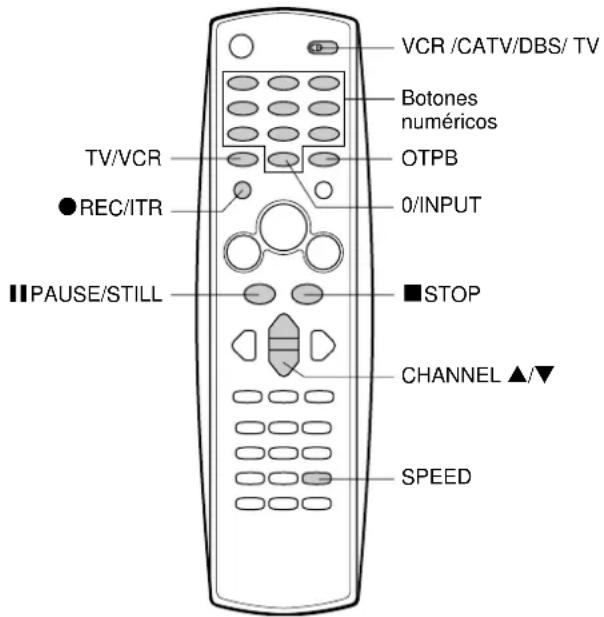

1 Instalación de las pilas en el controlador remoto

Coloque dos pilas R03 (tamaño AAA) (suministradas) con las polaridades correctamente alineadas, como se indica en el compartimento de las pilas.

Conexión de la antena (o sistema de cablevisión) - Videograbadora - Televisor

Conexiones básicas

Importante

Conecte el cable de alimentación de CA al tomacorriente de CA después de haber finalizado todas las conexiones.

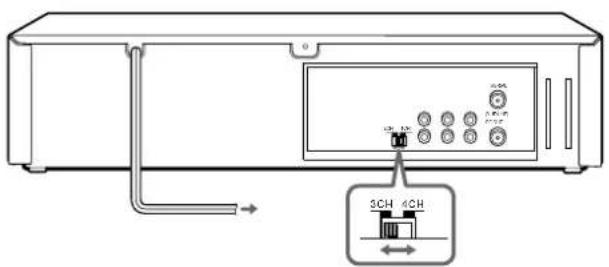

Cuando conecte el televisor a OUT TO TV utilizando un cable de antena

Ponga el selector de canales en 3CH o 4CH, el canal no utilizado para teledifusión, y seleccione el mismo canal en el televisor.

Para seleccionar el canal deseado en el televisor

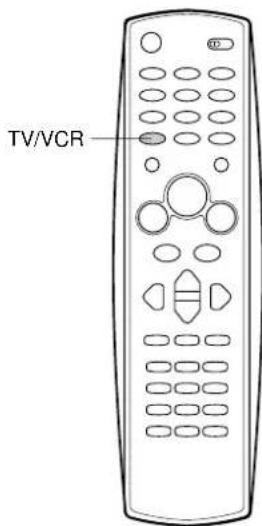

Encienda el televisor y la videograbadora, y presione TV/VCR para que VCR desaparezca del visualizador, o apague esta videograbadora.

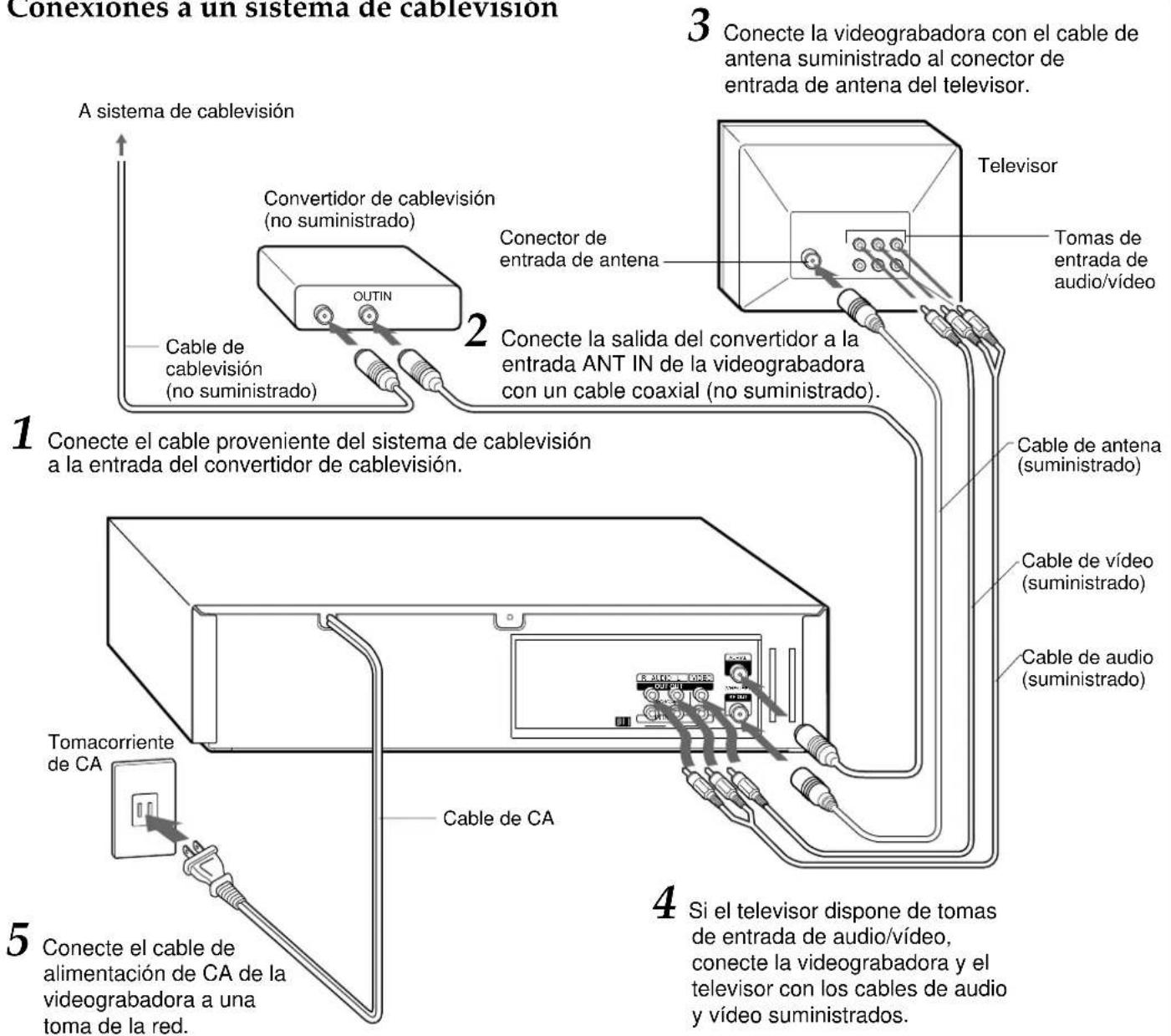

Conexiones a un sistema de cablevisión

Para conectar un sistema de cablevisión sin utilizar convertidor de cablevisión

Conecte el cable del sistema de cablevisión a la entrada ANT IN de la videograbadora en el anterior paso 1.

Para contemplar un programa de televisión o de vídeo seleccionado en la videograbadora

Conecte la alimentación del televisor y de la videograbadora, y presione TV/VCR para visualizar VCR en el visualizador.

3

Selección de idioma

El menú en pantalla podrá visualizarse en uno de los tres idiomas siguientes: inglés, español, y francés.

4

Ajuste del reloj

Para realizar grabaciones con el temporizador, tendrá que ajustar la fecha y la hora.

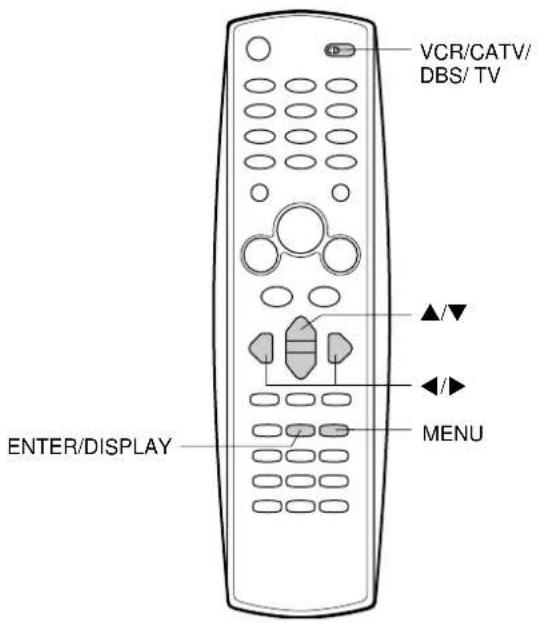

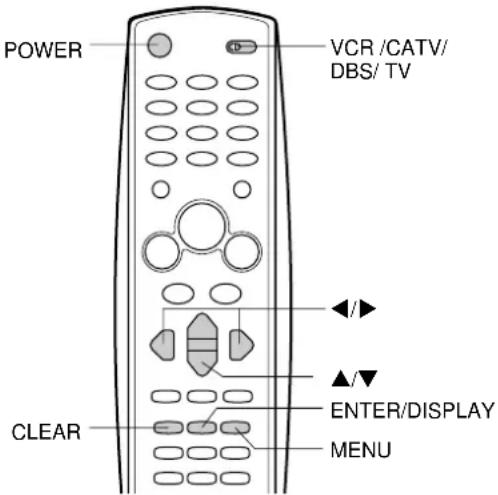

Presione MENU y después ▲ o ▼ para seleccionar RELOJ. A continuación, presione ENTER/DISPLAY.

3

Presione ◀ o ▶ para ajustar MES, y después presione ▼.

4

Mantenga presionado ◀ o ▶ para que el ajuste cambie rápidamente.

Ajuste DIA, AÑO y HORA como en el paso 3.

5

or

Presione ◀ o ▶ para ajustar AUTOM. AJUSTADO en SI.

La videograbadora corregirá automáticamente el ajuste del reloj después de que usted haya ajustado AUTOM. AJUSTADO a SI.

6

Presione MENU par poner en funcionamiento el reloj. Reaparecerá la pantalla normal

5

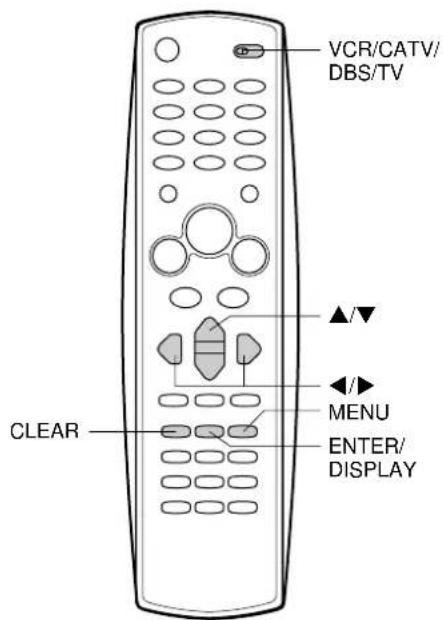

Sintonización de los canales de la videograbadora

Antes de comenzar

Compruebe que no ha seleccionado el canal de la videograbadora en "LINE1" o "LINE2".

    subgraph Section 1
        F["Ajuste el selector VCR/CATV/DBS/TV en VCR."]
    end

    subgraph Section 2
        G["Presione MENU, presione ▲ o ▼ para seleccionar SINTONIZAR, y después presione ENTER/DISPLAY."]
        H["RELOJ PROGRAMA SINTONIZAR AJUSTAR SELEC. ENTER EJECUTAR PULSE MENU PARA SALIR."]
    end

    subgraph Section 3
        I["Presione ▲ o ▼ para seleccionar SELEC/FUENTE, y después presione ◀ o ▶ para hacer que se visualice SIN."]
        J["AUTO PROGRAMACION BANDA SINTONIZADA MEM / BORRAR SELEC / FUENTE : SIN"]
        K["SELEC. ENTER EJECUTAR PULSE MENU PARA SALIR."]
    end

    subgraph Section 4
        L["Presione ▲ o ▼ para seleccionar AUTO PROGRAMACION, y después presione ◀ o ▶.<br>Se sintonizarán todos los canales disponibles.<br>Tras la sintonización, vuelve a aparecer la pantalla anterior."]
        M["AUTO PROGRAMACION AUTO PROCESANDO MEM / BORRAR SELEC / FUENTE : SELEC. PARA SALIR."]
        N["SELEC. AJUSTAR PULSE MENU PARA SALIR."]
    end

    subgraph Section 5
        O["Presione MENU para volver a la pantalla normal."]
    end

ESPAÑOL

Advertencia

Para reducir el riesgo de incendios o descargas eléctricas, no exponga esta unidad a la lluvia ni a la humedad.

Explicación de los símbolos

El símbolo del rayo con la punta de flecha en el interior del triángulo equilátero tiene la finalidad de avisar al usuario de la presencia de "tensiones peligrosas" sin aislar en el interior del producto que podrían ser de suficiente magnitud como para constituir un riesgo de sacudida eléctrica para las personas.

El signo de exclamación en el interior de un triángulo equilátero tiene la finalidad de avisar al usuario de la presencia de instrucciones importantes de operación y mantenimiento dentro del material impreso que acompaña al aparato.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Lea las Instrucciones de manejo detenidamente antes de utilizar la unidad. Asegúrese de conservar dichas instrucciones para futuras consultas. Todas las advertencias y precauciones incluidas en las Instrucciones de manejo e impresas en la unidad, así como las sugerencias de seguridad que se ofrecen a continuación, deben respetarse estrictamente.

Advertencia

Para evitar riesgos de choque eléctrico o de lesiones personales, deben seguirse estas instrucciones para la instalación, el uso y el mantenimiento de la unidad.

Instalación

Aditamentos - No utilice aditamentos no recomendados por el fabricante de la unidad, ya que pueden constituir un riesgo de incendios, descargas eléctricas o daños personales.

Agua y humedad - No utilice esta unidad cerca del agua, por ejemplo, en las proximidades de una bañera, lavabo, pila de cocina o piscina, en un sótano húmedo, etc.

Calor - No emplee esta unidad cerca de fuentes de calor, incluidas las salidas de aire caliente, estufas u otros aparatos que generan calor. Tampoco debe utilizarse a temperaturas inferiores a 5°C (41°F) o superiores a 35°C (95°F).

Superficie de montaje - Coloque la unidad sobre una superficie plana y nivelada.

Accesorios - No sitúe esta unidad sobre un carro, soporte, trípode o mesa inestable. La unidad podría caerse y producir daños graves a un niño o adulto y al propio aparato. Utilícela sólo con un carro, soporte, trípode o mesa recomendada por el fabricante o comercializada junto con la unidad. Cualquier montaje de la unidad debe respetar las instrucciones del fabricante y debe emplear un accesorio de montaje recomendado por el mismo.

Carro portátil - Las combinaciones de aparato y carro deben trasladarse con cuidado. Podrían volcar si se someten a paradas bruscas, fuerza excesiva o superficies desniveladas.

ADVERTENCIA SOBRE CARROS PORTÁTILES

S3125A

Ventilación - La unidad debe situarse con suficiente espacio a su alrededor para asegurar una correcta ventilación de calor. Deje una separación de 10 cm desde las partes posterior y superior de la unidad y de 5 cm desde cada lado.

Las aberturas y ranuras que hay en la parte posterior y en la base de la carcasa son para fines de ventilación. Para que la unidad funcione debidamente y no se recaliente, estas aberturas no deben quedar bloqueadas ni cubiertas. Jamás se debe colocar la unidad sobre una cama, un sofá, una esterilla ni cualquier otra superficie que pueda bloquear esas aberturas. (Esta unidad no debe colocarse nunca sobre un radiador o registro de calor ni en sus inmediaciones.) Esta unidad no debe colocarse dentro de una estructura, como por ejemplo una biblioteca, a menos que se haya previsto la ventilación necesaria.

Entrada de objetos y líquidos - Nunca introduzca ningún objeto a través de las ranuras de la unidad, ya que podrían tocar partes que conducen corriente o provocar cortocircuitos que conducirían a incendios, descargas eléctricas o averías de la unidad. No derrame líquidos de ningún tipo sobre la unidad.

Energía eléctrica

Fuentes de alimentación - Esta unidad sólo debe utilizarse con el tipo de fuente de alimentación indicado en su etiqueta. Si no está seguro del tipo de fuente de alimentación conectado a su hogar, consulte a su proveedor de electrodomésticos o a la compañía eléctrica local. Para utilizar la unidad con pilas u otras fuentes de alimentación, consulte las instrucciones de manejo.

Puesta a tierra o polarización - Esta unidad cuenta con un enchufe polarizado de corriente alterna (un enchufe en el que una clavija es más grande que la otra). Dicho enchufe sólo encaja en el tomacorriente de una manera. Se trata de un dispositivo de seguridad. Si no consigue insertar el enchufe completamente en el tomacorriente, inténtelo al revés. Si todavía no cabe, consulte a un electricista para proceder a la sustitución del tomacorriente obsoleto. No desaproveche el enchufe polarizado de seguridad.

Protección del cable de alimentación - Los cables de alimentación deben situarse en lugares donde no es probable que se pisen ni se queden atrapados por otros objetos. Es necesario prestar especial atención a los cables junto a los enchufes, tomacorrientes y en su punto de salida del aparato.

Sobrecargas - No deje que nada se apoye sobre el cable de alimentación. No sobrecargue las tomas murales ni los cables prolongadores, ya que pueden producirse incendios o descargas eléctricas. No sitúe esta unidad en un lugar donde la gente pueda pisar el cable.

Antena exterior

Líneas eléctricas - Un sistema de antena exterior no debe situarse cerca de líneas eléctricas aéreas ni otros circuitos eléctricos o de alumbrado, ni en lugares donde pueda caerse sobre líneas o circuitos de este tipo. Al instalar un sistema de antena exterior, es necesario ejercer sumo cuidado para no tocar líneas o circuitos eléctricos, ya que el contacto con ellos puede producir la muerte.

Puesta a tierra de antenas exteriores - Si conecta un sistema de antena exterior o de cablevisión a la unidad, asegúrese de conectar a tierra la antena o el sistema de cablevisión para ofrecer alguna protección contra las sobretensiones y la acumulación de cargas estáticas. La Sección 810 del Código Eléctrico Nacional (NEC), ANSI/NFPA No. 70, ofrece información relativa a la correcta conexión a tierra del mástil y la estructura de soporte, la puesta a tierra del cable de entrada a una unidad de descarga de antena, el tamaño de los conductos de puesta a tierra, la ubicación de la unidad de descarga de antena, la conexión a los electrodos de puesta a tierra y los requisitos para el electrodo de puesta a tierra. Consulte la siguiente figura.

Puesta a tierra de una antena, según el Código Eléctrico Nacional

Rayos

Como protección adicional para el receptor de esta unidad durante las tormentas eléctricas, o antes de dejarla desatendida y sin utilizar durante un periodo prolongado, desenchúfela del tomacorriente de la pared y desconecte la antena o el sistema de cablevisión. Ello evitará daños a la unidad causados por rayos y sobretensiones.

Mantenimiento

Limpieza - Desenchufe la unidad del tomacorriente de la pared antes de limpiarla. No emplee productos de limpieza líquidos ni aerosoles. Utilice un paño húmedo para la limpieza.

Daños que requieren servicio

Desenchufe la unidad del tomacorriente de la pared y acuda a personal de servicio especializado en las siguientes situaciones:

1) Si el enchufe o cable de alimentación está dañado o deshilachado.
2) Si se ha derramado líquido dentro de la unidad.
3) Si la unidad ha sido expuesta al agua o a la humedad.
4) Si la unidad no funciona normalmente al seguir las instrucciones de manejo. Ajuste sólo aquellos controles que se indican en las instrucciones, ya que un ajuste incorrecto de los demás controles puede producir daños y en muchos casos requeriría un trabajo extenso por parte de un técnico para restaurar el funcionamiento normal de la unidad.
5) Si la unidad se ha caído o la carcasa ha sufrido daños.
6) Cuando la unidad presenta un cambio brusco en su funcionamiento, ello indica la necesidad de acudir al servicio técnico.

No intente hacer ninguna reparación ya que el hecho de abrir o retirar las cubiertas puede exponerle a un voltaje peligroso o a otros riesgos. Para cualquier reparación acuda a personal de servicio técnicos cualificado.

Piezas de recambio - En caso de que se requieren piezas de recambio, asegúrese de que el técnico haya utilizado las piezas especificadas por el fabricante o con las mismas características que la pieza original. Las sustituciones no autorizadas pueden provocar incendios, descargas eléctricas u otros peligros.

Comprobación de seguridad - Después de realizarse cualquier reparación o trabajo de mantenimiento en la unidad, solicite al técnico que realice algunas comprobaciones de seguridad para verificar que la unidad funciona correctamente.

Nota al instalador del sistema de cablevisión

Le recordamos al instalador del sistema de cablevisión que el Artículo 820-40 del NEC ofrece normas para una correcta puesta a tierra y, en particular, especifica que la puesta a tierra del sistema de cablevisión debe conectarse al sistema de puesta a tierra del edificio, tan cerca del punto de entrada del cable como resulte práctico.

REGISTRO DEL PROPIETARIO

Por motivos de conveniencia, anote el número de modelo y el número de serie (se encuentran en el panel posterior de la unidad) en el espacio ofrecido a continuación. Refiérase a ellos cuando se ponga en contacto con su proveedor AIWA en caso de dificultad.

Número de modelo

Número de serie

¡Bienvenido;

Muchas gracias por la adquisición de este producto AIWA. Para sacar el máximo partido a esta unidad, lea atentamente este manual.

Características principales de esta videograbadora

Sistema VCR Plus+ y reproducción instantánea

Usted podrá programar fácilmente el temporizador con el sistema VCR Plus+. Los programas de televisión grabados podrán reproducirse rápidamente utilizando la reproducción instantánea con un botón.

Emisión MTS (Sonido de TV multicanal)

Usted podrá recibir, grabar y reproducir programas de TV en estéreo y bilingüe.

Controlador remoto multimarca (MBR)

Este controlador remoto podrá gobernar televisores y convertidores para cablevisión/DBS de muchos fabricantes.

Configuración automática

Usted podrá realizar fácil e instantáneamente los ajustes de los canales de televisión de la videograbadora.

VCR Plus+ y PlusCode son marcas comerciales registradas de Gemstar Development Corporation. El sistema VCR Plus+ es fabricado bajo licencia de Gemstar Development Corporation.

Indice

Preparativos

Conexión de la videograbadora ....4

Preparación del controlador remoto......8

Selección de idioma....11

Ajuste del reloj ....11

Memorización de los canales de la videograbadora ....12

Comprobación del ajuste de canales para utilizar el sistema VCR Plus+.....14

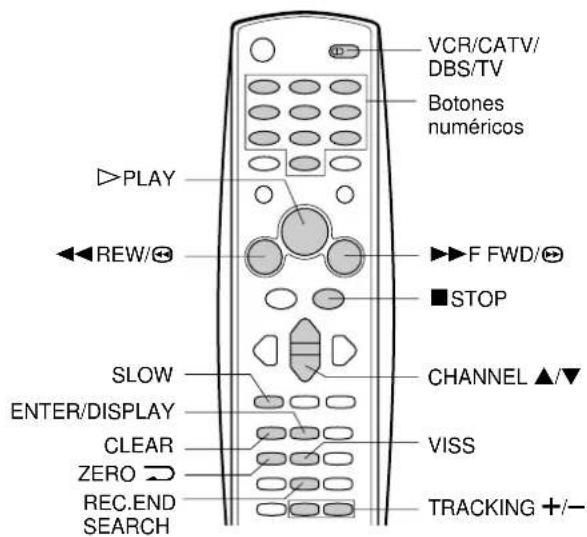

Reproducción

Reproducción de una cinta 16

Diversas funciones de búsqueda....17

Grabación

Grabación de un programa de televisión ..... 19

Grabación con el temporizador instantáneo .....20

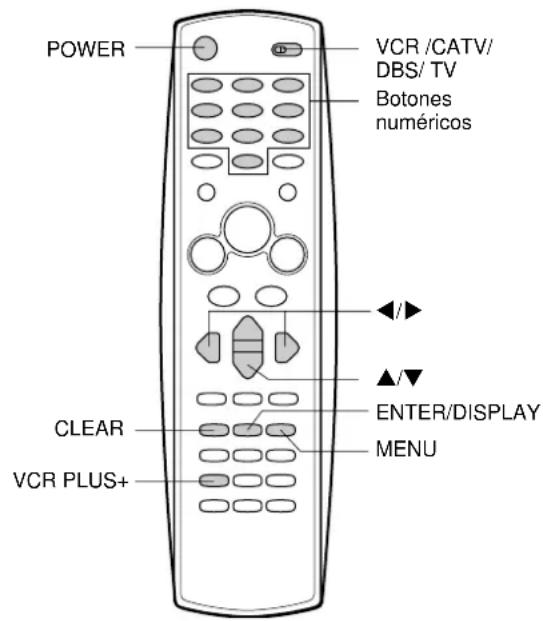

Programación del temporizador con VCR Plus+....21

Ajuste manual del temporizador ....23

Copia....24

Otras funciones

Sistema de sonido de TV multicanal (MTS) y sonido de audio Hi-Fi ....25

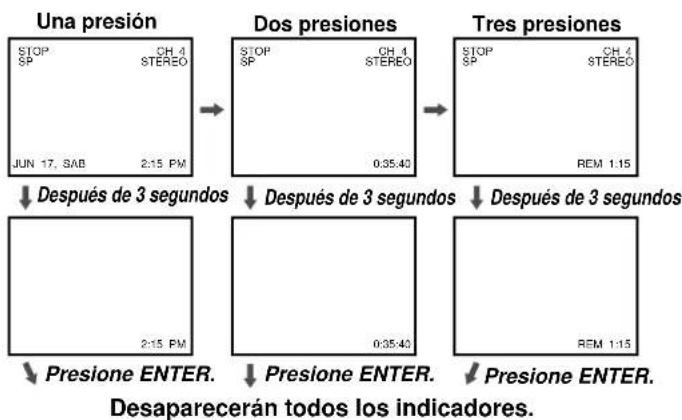

Visualización en pantalla 27

Información adicional

Solución de problemas ....28

Especificaciones ......29

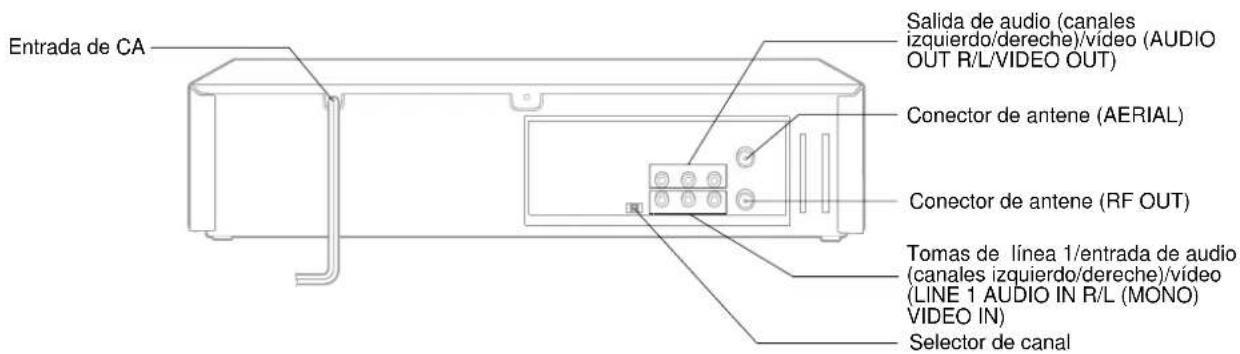

Componentes y controles ....30

Conexión de la videograbadora

Conexiones básicas

1 Desconecte el cable de antena del televisor y conéctelo al conector AERIAL de esta videograbadora.

Si el cable es coaxial de 75 ohmios de tipo redondo, conéctelo directamente al conector AERIAL. Si el cable es bifilar de 300 ohmios de tipo plano, conéctelo al adaptador de antena (no suministrado), y conecte el adaptador al conector AERIAL.

Al terminal de antena UHF

2 Conecte el cable de antena suministrado al conector RF OUT de la videograbadora y al conector de antena del televisor.

Si su televisor tiene un conector de antena de 300 ohmios, utilice un separador de antenas (no suministrado).

3 Conecte el cable de CA a una toma de CA.

Para conectar un televisor utilizando los cables de audio y de vídeo

Si su televisor tiene tomas de entrada de audio/vídeo, podrá conectar la videograbadora y el televisor utilizando los cables de audio y de vídeo suministrados. Esta conexión mejora la calidad de la imagen y el sonido.

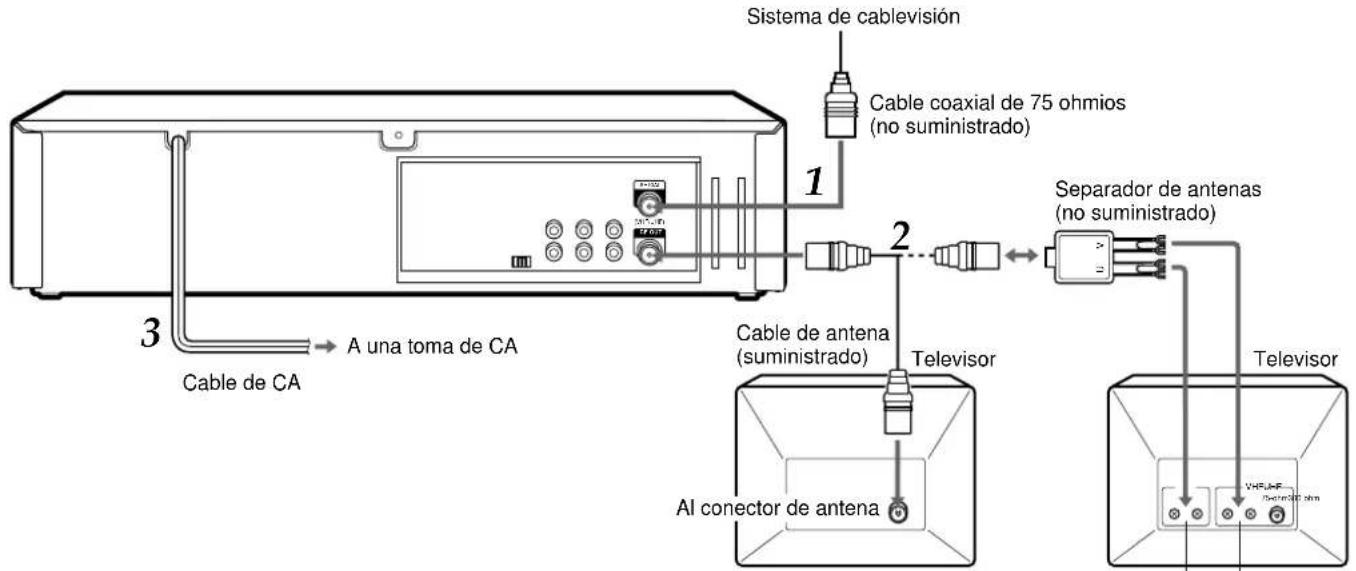

Conexiones a un sistema de cablevisión

Para conectar un sistema de cablevisión sin utilizar convertidor de cablevisión

1 Conecte el cable del sistema de cablevisión al conector AERIAL de esta videograbadora.
2 Conecte el cable de antena suministrado al conector RF OUT de la videograbadora y al conector de antena del televisor.

Si su televisor tiene un conector de antena de 300 ohmios, utilice un separador de antenas (no suministrado).

3 Conecte el cable de CA a una toma de CA.

Para conectar un sistema de cablevisión utilizando un convertidor de cablevisión Sistema de cable

1 Conecte el cable del sistema de cablevisión a la entrada del convertidor de cablevisión.
2 Conecte la salida del convertidor al conector AERIAL de esta videograbadora.
3 Conecte el cable de antena suministrado al conector RF OUT de la videograbadora y al conector de antena del televisor.

Si su televisor tiene un conector de antena de 300 ohmios, utilice un separador de antenas (no suministrado).

4 Conecte el cable de CA a una toma de CA.
5 ESPAÑOL

Para conectar un sistema de cablevisión utilizando un convertidor de cablevisión y un divisor bidireccional

1 Conecte el cable del sistema de cablevisión al divisor bidireccional.
2 Conecte una de las salidas del divisor a la entrada del convertidor de cablevisión, y la otra al conmutador A/B.
3 Conecte la salida del convertidor al conector AERIAL de esta videograbadora.
4 Conecte el conector RF OUT de esta videograbadora al conmutador A/B con el cable de antena suministrado.
5 Conecte el conmutador A/B al conector de antena de su televisor.
6 Conecte el cable de CA a una toma de CA.

Nota

Cuando utilice un convertidor de cablevisión, consulte sus instrucciones.

Conexiones adicionales

Para conectar un receptor de audio/vídeo

Notas

• Para recibir una banda de radiodifusión en el receptor de audio/vídeo, desconecte la alimentación de la videograbadora.
• Instale la antena de AM del receptor de audio/video en un lugar que evite las interferencias, lo más alejada posible de la videograbadora.
• Es posible que el panel posterior no sea idéntico al que se muestra anteriormente; ello depender á del receptor de audio/vídeo. Consulte las Instrucciones de manejo de dicho receptor.

Ajuste para recepción de la grabadora

Si utiliza la videograbadora, la señal pasará de la antena a dicha videograbadora y después al televisor. Antes de utilizar la videograbadora, es preciso ajustar un canal de salida de video en el televisor.

Si conecta un televisor con un cable de antena

Si conecta el televisor al conector RF OUT con un cable de antena suministrado, ajuste el selector de canales de la parte posterior en 3 CH o 4 CH (no utilizado para emisiones), y seleccione el mismo canal en el televisor. (Para ver las imágenes de la videograbadora, ajuste el canal 3 ch o 4 ch en el televisor.)

Para seleccionar el canal deseado en el televisor

Encienda el televisor y apague esta videograbadora.

Para contemplar un programa de televisión o de vídeo seleccionado en la videograbadora

Conecte la alimentación del televisor y de la videograbadora, y presione TV/VCR para hacer que aparezca VCR en el visualizador.

Si conecta un televisor con cables de audio y vídeo

Si conecta el televisor con los cables de audio y vídeo suministrados, encienda el televisor y la videograbadora, y seleccione el modo de entrada de vídeo en dicho televisor.

Preparación del controlador remoto

Inserción de las pilas

Precauciones

Para evitar que se produzca una explosión o fugas, siga las instrucciones que se indican a continuación.

• Inserte las dos pilas R03 (tamaño AAA) suministradas con sus polaridades + y - correctamente alineadas tal como se muestra en la ilustración.
• No utlice una pila agotada y una pila nueva juntas, ni mezcle distintos tipos de pilas.
• No arroje las pilas al fuego, no las acerce a una fuente de calor ni las desmonte.
• No las lleve junto con las llaves u otros objetos metálicos.

Extraiga las pilas cuando se agoten, o cuando no vaya a utilizar el controlador remoto durante mucho tiempo.

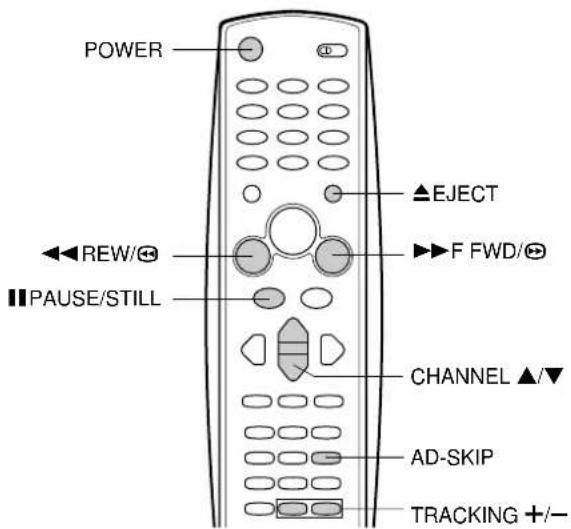

Utilización del controlador remoto

Apunte con el controlador remoto hacia el sensor de control remote.

Notas

• El controlador remoto puede no funcionar si existe un obstáculo entre éste y el sensor de control remoto.
• Las fuentes de iluminación intensa, como una lámpara fluorescente o la luz solar directa, pueden causar un funcionamiento poco fiable.
• La utilización de un televisor con el mismo tipo de controlador remoto de rayos infrarrojos, en la misma dirección, puede provocar el funcionamiento incorrecto.
• El alcance máximo para el control efectivo entre el controlador remoto y el sensor de control remote es de 7 metros.

Cuando se acorte la distancia máxima de operación, reemplace las pilas por otras nuevas.

- Aunque el controlador remoto podrá utilizarse dentro de un ángulo de hasta 30 grados en cualquier sentido del centro de el sensor de control remote, para obtener un funcionamiento estable, recomendamos un ángulo más estrecho.

CONTINUACION

Control de televisores y convertidores de cablevisión/DBS

El controlador remoto puede controlar televisores de un gran número de fabricantes, así como convertidores de cablevisión/DBS. Para gobernar tales televisores y convertidores para cablevisión, introduzca los números de código de los fabricantes mostrados en la tabla de la derecha.

1 Ponga el selector VCR/CATV/DBS/TV en TV o CATV/DBS.
2 Manteniendo presionado TV PRESET, presione los botones numéricos correspondientes al número de código que desee introducir consultando la tabla de la derecha.

Algunos fabricantes poseen más de un número de código. Si el controlador remoto no puede gobernar el televisor o el sistema de cablevisión/DBS después de haber introducido el número de código, pruebe otro número.

Para gobernar el televisor

Usted podrá utilizar los botones POWER, CHANNEL ▲, ▼, VOL. +, -, MUTE, TV/VCR, y los botones numéricos del controlador remoto.

Para gobernar el sistema de cablevisión/ DBS

Usted podrá utilizar los botones POWER, CHANNEL ▲, ▼ y los botones numéricos del controlador remoto.

Notas

• Debido a la gran variedad de códigos utilizados por los fabricantes, AIWA no puede garantizar el que el controlador remoto MBR goberne todos los modelos de la lista de fabricantes ofrecida.
• Los botones numéricos solamente podrá utilizarse para la selección de canales, pero puede ser que no funcionen correctamente dependiendo del televisores y convertidores para cablevisión/DBS.

Fabricante de televisor	Número de código
ADMIRAL 16, 33, 37, 44, 45
AIWA 70
AKAI 01
AMARK 09
AOC 01
BELL & HOWELL 33
BROKSONIC 18, 19
CANDLE 51
CCE 07
CENTURION 08
CINERAL 43
CITIZEN 49, 50, 51, 52, 53, 54, 55
CORONADO	09
CROWN 09
CURTIS MATHES	01, 03, 08, 33, 37, 44
DAEWOO	16, 38, 39, 40, 41, 42, 43
DAYTRON	01, 08
EMERSON	01, 09, 16, 17, 18, 19
FISHER	28, 29
FUNAI	46, 47
GENERAL ELECTRIC	03, 10, 11, 13, 35, 37, 44
GRADIENTE	01, 56, 57, 63, 67
HITACHI	09, 14, 15, 43
JC PENNEY	01, 08, 10, 27, 35
JVC	20, 21, 63, 67
KIOTE	43
KMC	09
KTV	01, 08, 09, 31
LG (GOLDSTAR)	01, 07, 08, 09, 35, 39, 40
LODGENET	33
LOGIK	33
LXI	09, 24, 25, 26, 27, 28, 29
MAGNAVOX	01, 02, 04, 05, 06, 07, 08, 09, 20, 34, 35, 43, 51, 61, 62, 65
MAJESTIC	33
MARANTZ	01, 32
MEMOREX	33
MGA/MITSUBISHI	01, 08, 32, 34
MONTGOMERY WARD	01, 06, 08, 09, 23, 24, 32, 33, 34
NEC 01, 08
NOBLEX 07
PACKARD BELL	43
PANASONIC	07, 11, 13, 25, 35, 36
PHILCO	01, 06, 07, 08, 09, 15, 38, 43, 58
PHILIPS	06, 07, 43, 61, 62, 65
PIONEER	30
PORTLAND	09
PROSCAN	03, 37, 44
QUASAR	11, 13
RADIO SHACK	16, 17, 23
RCA 01, 03, 37, 44
REALISTIC	16, 17, 23
SAMPO	08
SAMSUNG	01, 08, 09, 25, 68
SANYO	28, 29
SCOTT	01, 08
SEARS	09, 25, 26, 27, 28, 29
SEMP	64
SHARP	09, 22, 23, 24, 60, 66
SIGNATURE 2000	01, 06, 08, 09, 10, 23, 24, 33, 34
SONY	12, 62
SOUNDESIGN	51
SYLVANIA	01, 04, 05, 06, 07, 08, 35, 51
SYMPHONIC	46, 47
TATUNG	11
TEKNIKA	07, 09, 16, 33, 51
TELERENT 09, 33
YHOMSON	69
TORX	08
TOSHIBA	01, 25, 26, 27, 64
WARDS	01, 06, 08, 09, 10, 33, 34
XR1000	48
ZENITH	02, 33, 59

Fabrieante de DBS	Número de código
DIRECTV	66
EASTERN	57
GRADIENTE SKY	56
JERROLD	60, 61, 65
RCA 50
SCIENTIFIC ATLANTA	58, 63, 64
SONY	49
TOCOM	58, 59, 62

Fabricante de convertidor de cablevisión	Número de código
ALLEGRO 46
ARCHER 39
CABLEVIEW 39
CITIZEN 39
CURTIS MATHES 15
EAGLE 24, 25, 28
GEMINI 04, 05, 22, 23
GENERAL ELECTRIC 43
GENERAL INSTRUMENT 04, 05, GOBRAND 39	07, 09
HAMLIN 33, 34, 35
JERROLD 04, 06, 07, 08, 09, 10, KALE VISION 29	17, 39
MACOM 03, 40, 41
MAGNAVOX	24, 25, 28, 29, 36, 37
NSC	38
OAK	11, 12, 44
PANASONIC	13, 19, 21
PARAGON	01
PHILIPS 24, 25, 26, 27, 28
PIONEER	13, 14
PULSER	39
RCA	13, 50
REGAL	28
REGENCY	32
SAMSUNG 04, 13, 29
SCIENTIFIC ATLANTA	10, 15, 16, 45, 48
SLMARX	04, 13
SONY	49
SPRUCER	04, 13, 19
STANDARD COMPONENTS	29
STARGATE	04, 05, 13
TELEVIEW 04, 13, 39
TEXSCAN 31
TOCOM	12, 17, 18, 19, 38
UNIDEN 20
UNIKA	39
UNIVERSAL	46, 47
VID TECH 30
VIDEO WAY	01, 42
VIEWSTAR	24, 25, 28
ZENITH	01, 02, 03
ZENITH HT-2000	01

Nota

Es posible que algunos fabricantes de televisores y convertidores/DBS para cablevisión no estén en la lista de arriba.

Selección de idioma

El menú en pantalla podrá visualizarse en uno de los tres idiomas siguientes: inglés, español, y francés.

Antes de comenzar

Ajuste el selector VCR/CATV/DBS/TV en VCR.

1 Presione POWER para conectar la alimentación de la videograbadora.
2 Presione MENU.
3 Presione ▲ o ▼ para seleccionar SETUP (ajustar), y después presione ENTER/DISPLAY.

4 Presione ▲ o ▼ para seleccionar LANGUAGE SELECT (idioma).

5 Presione ◀ o ▶ para visualizar el idioma deseado.

Cambie el idioma, el idioma de visualización en pantalla cambiará.

6 Presione MENU para volver a la pantalla normal.

11 ESPAÑOL

Ajuste del reloj

Para realizar grabaciones con el temporizador, tendrá que ajustar la fecha y la hora.

Antes de comenzar

Ajuste el selector VCR/CATV/DBS/TV en VCR.

1 Presione MENU.
2 Presione ▲ o ▼ para seleccionar RELOJ, y después presione ENTER/DISPLAY.

3 Presione ◀ o ▶ para ajustar MES, y después presione ▼.

El día de la semana aparecerá automáticamente.

4 Ajuste DIA, AÑO, y HORA como en el paso 3.

Para cambiar rápidamente el ajuste, mantenga presionado ◀ o ▶.

5 Presione ◀ o ▶ para ajustar AUTOM. AJUSTADO en SI.

La videograbadora corrige el reloj automáticamente una vez ajustado AUTOM. AJUSTADO en SI.

6 Presione MENU para poner en funcionamiento el reloj.

Volverá a aparecer la pantalla normal.

Para corregir los dígitos durante el ajuste

Antes de presionar MENU en el paso 6, presione ▲ para seleccionar el elemento que desee corregir. Vuelva a ajustar los dígitos con el botón ◀ o ▶.

Sugerencia

Si la fuente de alimentación se interrumpe durante más de 60 minutos o si el cable de CA se desconecta de la toma mural de CA, el ajuste del reloj se borrará. En este caso, deberá ajustar el reloj de nuevo.

Notas

• La fecha podrá ajustarse de 2000 a 2099 A.D.
  • AUTOM. AJUSTADO funcionará cuando
• desconecte la alimentación de la videograbadora.
• preajuste el canal de la emisora que ofrezca el servicio AUTOM. AJUSTADO.

Memorización de los canales de la videograbadora

Antes de utilizar la memoria automática de canales, esta videograbadora puede recibir todos los canales de su zona presionando el botón CHANNEL ▲ o ▼ varias veces. Después de utilizar la memoria automática de canales, puede omitir los canales que no estén memorizados con el botón CHANNEL ▲ o ▼.

Antes de comenzar

• Ajuste el selector VCR/CATV/DBS/TV en VCR.
• Compruebe que no ha seleccionado el canal de la videograbadora en "LINE1" o "LINE2".

1 Presione MENU.

2 Presione ▲ o ▼ para seleccionar SINTONIZAR, y después presione ENTER/DISPLAY.

3 Presione ▲ o ▼ para seleccionar SELEC/FUENTE, y después presione ◀ o ▶ para hacer que se visualice SIN.

Memorización de los canales de la videograbadora (continuación)

4 Presione ▲ o ▼ para seleccionar AUTO PROGRAMATION, y después presione ◀ o ▶.

Los canales disponibles en su zona se explorarán y almacenarán en la memoria de la videograbadora. Después de la exploración, aparece la pantalla del televisor del paso 3.

5 Para volver a la pantalla normal, presione MENU.

Si en el visualizador parpadea "C" después del almacenamiento automático de canales

Compruebe las conexiones de las antenas y repita el procedimiento anterior desde el paso 1. Si todavía no puede recibir canales, ajuste manualmente la videograbadora. Consulte "Adición o borrado manual de canales de la videograbadora". (Para grabar programas de televisión, tendrá que memorizar los canales en la videograbadora.)

Canales de cablevisión

Los sistemas de cablevisión utilizan letras y números para designar los canales. En la tabla siguiente se muestran los números de canal del sistema de cablevisión y los números de canales correspondientes visualizados en esta videograbadora. Para más información sobre los canales disponibles en su zona, consulte a la compañía de cablevisión local.

Canales visualizados en esta Canales de videograbadora cablevisión

01 5A

02 a 13 2 a 13

14 a 36 A a W

37 a 94 W+1 a W+58

95 a 99 A-5 a A-1

100 a 124 W+59 a W+83

125 W+84

Sugerencias

• Cuando realice el almacenamiento automático de canales, la videograbadora seleccionará automáticamente la banda (TV o CATV) en la que haya más canales para almacenar. Para comprobar la banda, presione ▼ para seleccionar BANDA SINTONIZADA en el menú SINTONIZAR.
• En el visor, "c" corresponde al canal de cablevisión y "ch", al canal de televisión.

Nota

Después de haber realizado el almacenamiento automático de canales, los ajustes anteriores se cancelarán.

Adición o borrado manual de canales de la videograbadora

Si el almacenamiento automático de canales no sintoniza correctamente los canales de la videograbadora, añádalos manualmente para grabar programas de televisión. Además, usted también podrá borrar de la videograbadora los canales que no necesite.

1 Presione MENU.

2 Presione ▲ o ▼ para seleccionar SINTONIZAR, y después presione ENTER/DISPLAY.

3 Presione ▲ o ▼ para seleccionar BANDA SINTONIZADA, y después presione ◀ o ▶ para hacer que se visualice TV o CATV.

4 Presione ▲ o ▼ para seleccionar MEM/ BORRAR.

5 Presione ◀ o ▶ para seleccionar el canal que quiera borrar o añadir.

Si el canal seleccionado ya se ha ajustado, aparecerá MEM. Si no se ha ajustado, aparecerá BOR.

6 Presione ENTER/DISPLAY para anādir o borrar el canal.
Si añade el canal seleccionado, "c" o "ch" se iluminará durante unos segundos en el visualizador. Si borra el canal, "c" o "ch" parpadeará durante unos segundos en el visualizador.
7 Si desea añadir o borrar otro canal, repita los pasos 5 y 6.
8 Presione MENU para volver a la pantalla normal.

Sugerencia

En el visor, "c" corresponde al canal de cablevisión y "ch", al canal de televisión.

Comprobación del ajuste de canales para utilizar el sistema VCR Plus+

Para programar el temporizador utilizando VCR Plus+, tendrá que comprobar si los números de los canales de la videograbadora coinciden con los canales guía asignados a las emisoras de televisión. Si no coinciden, la función VCR Plus+ no trabajará correctamente. En este caso, coordine los números.

Por ejemplo

Para cada canal que reciba su videograbadora, utilice la tabla de canales para comprobar si los números de canales coinciden. Por ejemplo, SHOWTIME está en la tabla de canales (debajo de Código VCR Plus+) como canal 38, y si su videograbadora recibe SHOWTIME en el canal 14, tendrá que coordinar estos números localizando el canal guía 38 (debajo de GUIA CANALES). A continuación, introduzca su canal SHOWTIME 14 (debajo de CANAL). Continúe este proceso hasta que coincidan todos los canales.

Tabla de canales de muestra

Emisoras de televisión		CódigoVCR Plus+	Número de canal de la compañía decablevisión local
WCBS New York CBS 02 02
WNBC New York NBC 04 04
WNYW New York NYW 05 05
WABC New York ABC 07 07
A&E	Arts & Entertainment	39 44
BET	Black Entertainment	57 23
CNBC	Consumer News & Business	23 16
CSPAN Government Business		28 54
DSC Discovery Channel 37 63
DIS Disney Channel 53 27
MAX Cinemax 45 15
SHO Showtime 38 14
USA USA Network		44 40

• Las listas guía de canales podrá verlas en guías de televisión o en periódicos locales.

Comprobación de canales para utilizar VCR Plus+ (continuación)

Antes de comenzar

Ajuste el selector VCR/CATV/DBS/TV en VCR.

1 Presione MENU.
2 Presione ▲ o ▼ para seleccionar AJUSTAR, y después presione ENTER/DISPLAY.

3 Presione ▲ o ▼ para seleccionar MAPA DE CANALES, y después presione ◀ o ▶.

4 Presione ▲ o ▼ para seleccionar GUIA CANALES "38".

5 Presione ◀ o ▶ para hacer que se visualice CANAL "14".

6 Repita los pasos 4 y 5 hasta haber introducido todos los números de canales.
7 Presione MENU para volver a la pantalla normal.

Sugerencia

Para cancelar el ajuste de CANAL, presione CLEAR en el paso 5.

Reproducción de una cinta

Antes de comenzar

• Encienda el televisor y ajústelo en el modo de recepción de videograbadora.
• Ajuste el selector VCR/CATV/DBS/TV en VCR.

1 Inserte un videocasete.

• La alimentación se conectará automáticamente.
• Si su videocasete tiene quitada la lengüeta de protección contra el borrado, la reproducción comenzará inmediatamente.

2 Para iniciar la reproducción, presione ▷ PLAY.

Para parar la reproducción

Presione ■ STOP.

Notas

• Si la cinta llega al final durante la reproducción, el avance rápido, la búsqueda progresiva, la búsqueda de índices, ADskip o el modo de cámara lenta, la videograbadora la rebobinará automáticamente hasta el principio, expulsará el videocasete y desactivará la alimentación (función de rebobinado automrático).
• La videograbadora seleccionará automáticamente la velocidad de cinta SP, LP, o EP.
• Al insertar un videocasete, la indicación de reloj del visualizador cambiará a la indicación de contador de cinta.
• Es posible realizar la reproducción fotograma por fotograma durante el modo de imagen fija presionando III PAUSE/ STILL.

Si no puede obtener imágenes de reproducción claras

Aunque la videograbadora ajusta automáticamente la alineación, es posible que usted necesite ajustarla manualmente si la calidad de la cinta es mala. Mientras la videograbadora ajusta la alineación automáticamente, "A. TRK" (alineación automática) parpadea en el visualizador. Desaparecerá una vez finalizado el ajuste.

Si la imagen y el sonido presentan ruido, intente la alineación manual.

Para ajustar manualmente la alineación

Durante la reproducción, presione TRACKING +,- en el control remoto y CHANNEL ▲ o ▼ en la videograbadora repetidamente hasta obtener la mejor imagen posible. (La alineación automática se cancelará.)

Para volver a la manualmente la alineación

Presione A-TR.

Funciones adicionales

Para	Presione	Para volver al modo original
Congelar una imagen	■ PAUSE/STILL durante la reproducción	Presione ▷ PLAY.
Avanzar rápidamente la cinta	▶▶ F FWD/○ durante el modo de parada	Presione ■ STOP.
Rebobinar la cinta	◀◀ REW/○ durante el modo de parada	Presione ■ STOP.
Extraer el videocasete	▲ EJECT	—
Buscar progresivamente a gran velocidad	▶▶ F FWD/○ durante la reproducción	Presione ▷ PLAY.
Buscar regresivamente a gran velocidad	◀◀ REW/○ durante la reproducción	Presione ▷ PLAY.
Reproducir a velocidad lenta	SLOW durante la reproducción	Presione ▷ PLAY.
Reproducir fotograma por fotograma	■ PAUSE/STILL varias veces durante el modo de imagen fija	Presione ▷ PLAY.

Reproducción de una cinta (continuación)

Para ver la imagen de una cinta durante el avance rápido o el rebobinado — Búsqueda con omisión

Mantenga presionado ▶▶ F FWD/∅ o ◀◀ REW/∅ durante el avance rápido o el rebobinado. La videograbadora cambiará entre la búsqueda progresiva o regresiva.

Deje de presionar el botón para volver al modo de avance rápido o rebobinado.

Para saltar un anuncio

Presione AD-SKIP durante la reproducción. La videograbadora buscará progresivamente durante unos 30 segundos de tiempo de grabación. Con cada presión, el tiempo grabado de búsqueda progresiva aumentará en incrementos 30 segundos hasta un máximo de 3 minutos.

Después de la búsqueda progresiva, la videograbadora volverá a la reproducción normal. Durante la función Omisión de publicidad, el contador no registra los fragmentos en blanco sin señales grabadas.

Para desconectar el aparato automáticamente después del rebobinado

Pulse POWER durante el rebobinado. REW parpadeará en la pantalla del TV. El vídeo se desactivará una vez se haya rebobinado la cinta hasta el principio.

Sugerencias

• Si presiona ▲ EJECT de la videograbadora con la alimentación desconectada, ésta se conectará automáticamente, la videograbadora expulsará el videocasete, y la alimentación se desconectará.
• Es posible ajustar las imágenes inestables presionando el botón TRACKING + o - varias veces durante el modo de imagen fija.
• Dependiendo de la cinta que utilice, pueden aparecer líneas de ruido o el color puede desaparecer durante la reproducción a cámara lenta. Puede desplazar las líneas de ruido presionando TRACKING +, - en el control remoto y CHANNEL ∧ o √ en la videograbadora varias veces.
• Pueden aparecer líneas de ruido o el color puede desaparecer durante los modos de búsqueda progresiva o regresiva. Las líneas pueden desplazarse presionando el botón TRACKING + o - varias veces.

Notas

• Si una imagen fija dura más de 5 minutos, la videograbadora entrará automáticamente en el modo de parada para proteger la cinta.
• Si los modos de búsqueda progresiva, regresiva y de reproducción a cámara lenta duran 3 minutos, la videograbadora entrará automáticamente en el modo de reproducción para proteger la cinta.
• El sonido se desactivará durante los modos de búsqueda progresiva y regresiva, y de imagen fija.

17 ESPAÑOL

Diversas funciones de búsqueda

Antes de comenzar

Ajuste el selector VCR/CATV/DBS/TV en VCR.

Rebobinado o avance rápido hacia un punto determinado — Retorno a cero

1 Pulse CLEAR en el punto que quiere buscar posteriormente.

• El contador de cinta del visor muestra "0:00:00".
• Si el contador de cinta no aparece en el visor, pulse OK/CLK/CNT repetidamente.

2 Después de reproducir o grabar, pulse ■ STOP y, a continuación, ZERO ∨.

La cinta se detiene automáticamente cuando el contador de cinta llega a "0:00:00".

Sugerencia

También puede ver el contador de cinta en la pantalla del TV. Pulse ENTER/DISPLAY repetidamente hasta que aparezca el contador de cinta.

Notas

• Al introducir un videocasete, el contador de cinta se cambia a "0:00:00".
• El contador de cinta no funciona mientras se reproducen fragmentos sin grabar de una cinta.

Búsqueda con la función de índice — Búsqueda de señales de índice

La videograbadora marcará automáticamente una señal de índice en la cinta cada vez que inicie una grabación. Usted podrá utilizar estas señales de índice para buscar el comienzo de cualquier grabación.

1 Presione VISS durante la reproducción o el modo de parada.
2 Presione los botones numéricos para seleccionar el número de índice (hasta 99). Para seleccionar números inferiores a 10, presione 0 para introducir el dígito de las decenas y después los botones 1 a 9 para introducir el dígito de las unidades.

Número de índice

3 Presione ▶▶ F FWD/⊕ (para programas posteriores) o ◀◀ REW/⊕ (para programas anteriores).

La reproducción se iniciará automáticamente desde el comienzo de la grabación especificada.

Aparecerá FF o REW.

Para buscar continuamente la señal de índice siguiente

Presione VISS durante la reproducción o el modo de parada. A continuación presione ▶▶ F FWD/✉ o ◀◀ REW/✉. Al encontrarse la siguiente señal de índice, la reproducción se inicia automáticamente. Después de 5 segundos, la videograbadora pasará al modo de avance rápido o de rebobinado. En la escena deseada, presione ▷ PLAY para volver a la reproducción normal.

• Usted podrá utilizar también el visualizador para comprobar el número de índice que haya especificado. "VISS" y el número de índice aparecerán en el visualizador.
• Es posible que las señales de índice deberán estar separadas por lo menos 1 minuto en el modo SP, 2 minutos en el modo LP, y 3 minutos en el EP. De lo contrario, la videograbadora no podría detectarlas adecuadamente.
• Es posible que las señales de índice no se detecten en cintas dañadas o gastadas.
• Es posible que las señales de índice no se detecten al principio de una cinta grabada.
• La señal de índice puede no detectarse si está demasiado cerca del punto en el que inició la búsqueda.
• Durante la búsqueda se visualizará el indicador de velocidad actual de la cinta. Éste no señalará la velocidad de la cinta que esté utilizando.

Búsqueda del final del programa grabado — Búsqueda de imágenes finales

Es posible avanzar la cinta rápidamente o rebobinarla al final del programa grabado de forma automática.

Antes de comenzar

Ajuste el selector VCR/CATV/DBS/TV en VCR.

Presione REC.END SEARCH durante el mode de parada.

La unidad comenzará a buscar.

La búsqueda se detendrá automáticamente tras el avance rápido o el rebobinado como se muestra a continuación.

Avance rápido

Rebobinado

Para detener la búsqueda de imágenes finales

Presione ■ STOP.

Notas

• Si la cinta no contiene espacios en blanco, la búsqueda se detendrá al final de dicha cinta.
• Si la búsqueda es inferior a 5 minutos en el modo SP, a 10 minutos en el modo LP o a 15 en el modo EP, es posible que la búsqueda de imágenes finales de grabación no funcione completamente.
• Si utiliza una cinta con programas previamente grabados en el modo SP y LP, es posible que la búsqueda de imágenes finales de grabación no funcione completamente.

Grabación de un programa de televisión

Antes de comenzar

• Encienda el televisor y ajústelo en el modo de recepción de videograbadora.
• Ajuste el selector VCR/CATV/DBS/TV en VCR.

1 Inserte un videocasete con la lengüeta de protección contra el borrado intacta.

La alimentación se conectará automáticamente.

2 Presione SPEED para seleccionar la velocidad de la cinta, SP o EP.

EP proporciona tres veces el tiempo de grabación que SP, si bien SP ofrece mejores imágenes y sonidos.

3 Presione CHANNEL + o - en el controlador remoto, CHANNEL ∧ o ∨ en la videograbadora o los botones numéricos para seleccionar el canal que desee grabar.

Si utiliza los botones numéricos, el canal tardará unos segundos en cambiar después de presionar los botones.

"V.MARK" parpadea en la pantalla del televisor al marcarse una señal de índice.

Para parar la grabación

Presione ■ STOP.

Para realizar una pausa en la grabación

Presione II PAUSE/STILL. La pantalla del televisor mostrará "RECP".

Para reanudar la grabación, vuelva a presionar II PAUSE/ STILL.

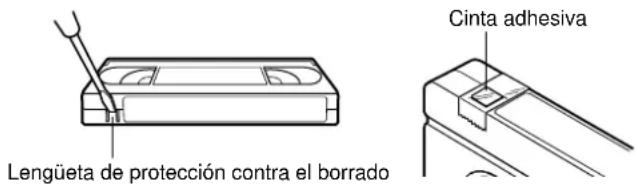

Para evitar la grabación accidental

Rompa la lengüeta de protección contra el borrado del borde posterior del videocasete.

Para volver a grabar en este videocasete, cubra el orificio con cinta adhesiva.

Para contemplar otro programa de televisión durante la grabación

Si su televisor está conectado solamente con un cable de antena, presione TV/VCR después de haber iniciado la grabación de forma desaparezca "VCR" del visualizador. Después seleccione otro canal en el televisor.

Para controlar la grabación, ajuste el canal en el televisor en el del selector CHANNEL, y presione TV/VCR de nuevo.

Sugerencias

• Si desea grabar el programa a través de la entrada de línea, presione 0/INPUT, CHANNEL ▲, ▼ en el controlador remoto, CHANNEL ∧ o √ en la videograbadora de forma continua para que aparezca "LINE1" (de las tomas AUDIO/VIDEO IN de la parte posterior) o "LINE2" (de las tomas AUDIO/VIDEO IN de la parte frontal) en el visualizador en el paso 3.
• Para comenzar a grabar durante la reproducción, presione ■ PAUSE/STILL y ● REC/ITR y, a continuación, ■ PAUSE/STILL.

Notas

• Si intenta grabar en un videocasete que no tenga su lengüeta de protección contra el borrado, la videograbadora expulsará el videocasete.
• Si la grabación en pausa dura más de 5 minutos, la videograbadora entrará automáticamente en el modo de parada para proteger la cinta.
• Si utiliza el botón 0/INPUT para seleccionar el canal de entrada, presione 0/INPUT dos veces.
• No es posible cambiar de canal durante la grabación.

Reproducción de la parte recién grabada — Reproducción instantánea

El uso de la reproducción presionando un solo botón después del sistema VCR Plus+ (consulte la página 21) o del temporizador (consulte la página 23) resulta muy cómodo. Usted podrá grabar con el temporizador y reproducir solamente la parte recién grabada con el mismo presionando después un solo botón.

1 Pare la grabación (cuando grabe sin temporizador).

El botón ONE-TOUCH PLAY BACK de la videograbadora se ilumina.

Si presiona otro botón de operación después de parar la grabación, la reproducción instantánea se cancelará.

2 Presione ONE-TOUCH PLAY BACK en la videograbadora o OTPB en el controlador remoto.

La cinta se rebobinará hasta el comienzo de la parte grabada y se iniciará la reproducción.

Cuando haya introducido más de dos programas en el temporizador

Cuando utilice la función de reproducción instantánea, la videograbadora iniciará la reproducción desde el primer programa.

Para buscar el comienzo del segundo programa (u otro posterior), utilice la función de búsqueda de señales de índice (consulte la página 18).

Nota

La función de reproducción instantánea no funcionará para grabaciones de menos de 30 segundos.

Grabación con el temporizador instantáneo

Usted podra comenzar a grabar instantáneamente el canal que esté viendo durante un tiempo especificado con el temporizador grabación instantáneo.

Antes de comenzar

• Inserte un videocasete con la lengüeta de protección contra el borrado intacta. Asegúrese de que la cinta sea de mayor duración que el tiempo de grabación.
• Encienda la videograbadora y el televisor, y ajuste éste en el modo de recepción de videograbadora.
• Seleccione la posición del canal para grabar y la velocidad de cinta.

1 Presione dos veces ● REC/ITR.

• La videograbadora iniciará la grabación, y en la pantalla del televisor aparecerá la información sobre la grabación con el temporizador instantáneo.
• En el visualizador aparecerá "TIMER".

2 Presione repetidamente ● REC/ITR antes de cinco segundos para fijar la duración de la grabación.

Cada vez que presione, la duración de la grabación cambiará en la pantalla del televisor de la forma siguiente:

Cuando el indicador de tiempo de grabación del visualizador cuente regresivamente hasta "0H00M", la grabación se parará y la alimentación de la videograbadora se desconectará.

Grabación con el temporizador instantáneo (continuación)

Para parar, hacer una pausa, o desconectar la alimentación durante la grabación

Presione ■ STOP, ■ PAUSE/STILL o POWER.

Para prolongar el tiempo de grabación durante la ésta

Presione ● REC/ITR hasta que aparezca la nueva duración que desee.

Sugerencia

Cuando reanude la grabación normal presionando repetidamente ● REC/ITR para hacer que se visualice "0H00M", se cancelará la grabación con el temporizador instantáneo.

Nota

Si la cinta llega al final durante la grabación con el temporizador instantáneo, "TIMER" parpadeará en el visualizador y la videograbadora desactivará la alimentación.

Programación del temporizador con VCR Plus+

Usted podrá simplificar notablemente las grabaciones con el temporizador utilizando VCR Plus+.

Introduzca simplemente el código Plus, un número asignado a cada programa de televisión, y la videograbadora programará automáticamente el temporizador para la grabación. Usted podrá encontrar el código Plus en la mayoría de las revistas con guía de programas de televisión.

Usted podrá introducir hasta 8 programas.

Antes de comenzar

• Compruebe si el reloj de la videograbadora está correctamente ajustado.
• Compruebe si los números de canales de la videograbadora coinciden con los canales guía asignados a las emisoras de televisión.
• Inserte un videocasete con lengüeta de protección contra el borrado intacta.
  Compruebe que la longitud de la cinta es superior al tiempo de grabación.
• Encienda la videograbadora y el televisor, y ajuste éste en el modo de recepción de videograbadora.
• Ajuste el selector VCR/CATV/DBS/TV en VCR.
• Si se utiliza el convertidor de cablevisión para la grabación con temporizador, compruebe que el convertidor de cablevisión (o satélite) esté activado y que el canal que desee grabar esté seleccionado.

1 Presione VCR PLUS+.

2 Introduzca el código Plus del programa que desee grabar utilizando los botones numéricos.

Si ha cometido un error, presione CLEAR para cancelar la operación.

3 Presione ENTER/DISPLAY.

• En la pantalla del televisor aparecerá la información sobre el temporizador.
• Si desea ampliar el tiempo de grabación, consulte "Para prolongar el tiempo de grabación" más adelante.

4 Presione ▲ o ▼ para seleccionar VEL., y después presione ◀ o ▶ para seleccionar la velocidad de cinta, SP, EP o AUTO.

Si selecciona AUTO, la videograbadora determinará la duración restante de la cinta y cambiará la velocidad a SP o EP, si es necesario, a fin de poder grabar todo el programa.

5 Presione ▲ o ▼ para seleccionar REPETIR, y después presione ◀ o ▶ para seleccionar NORMAL, SEMANAL, o DIARIA.

NORMAL: para un solo programa SEMANAL: para un programa semanal, como cada lunes DIARIA: para un programa diario de lunes a viernes

6 Si desea introducir otro programa, repita la opeación desde el paso 1.

7 Presione MENU para volver a la pantalla normal.

8 Presione POWER para desconectar la alimentación de la videograbadora.

• En el visualizador aparecerá "TIMER", y la videograbadora pasará al modo de espera de la grabación con temporizador.
• Si el indicador de videocasete insertado parpadea, significa que no hay ningún videocasete insertado. Si el indicador de videocasete insertado parpadea y el videocasete se expulsa, significa que éste no dispone de lengüeta de protección contra el borrado.

Para prolongar el tiempo de grabación

Después del paso 3, presione ▲ o ▼ para seleccionar TERMINAR, y después presione ◀ o ▶ para cambiar la hora de finalización.

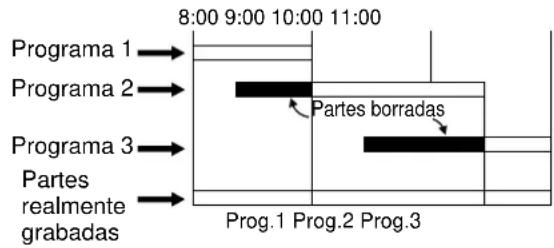

Si un programa se superpone sobre otro

Las partes superpuestas se borrarán. El programa de número inferior tendrá prioridad sobre los demás, como se muestra en la ilustración.

Para cancelar un programa

Presione MENU y seleccione PROGRAMA presionando el botón ▲ o ▼. Y presione ◀ o ▶ para que aparezca el programa que desee cancelar. A continuación, presione CLEAR para cancelarlo.

Sugerencias

• Si parpadea "PROGRAMACION CARGADA" y aparece el ajuste de PROGRAMA 1, ya habrá introducido 8 programas. Borre un programa innecesario.
• Para confirmar los ajustes, seleccione PROGRAMA en el menú. Después presione ◀ o ▶ para hacer que se visualicen los ajustes de cada programa. Para volver a la pantalla normal, presione MENU.

Notas

• Si la alimentación se interrumpe durante más de 60 minutos, los programas almacenados se borrarán. En este caso, tendrá que volver a programar el temporizador.
• Es posible que la videograbadora no funcione correctamente al utilizar cintas T-210, aunque seleccione AUTO en el paso 4.
• Cuando finalice la cinta durante la grabación con el temporizador instantáneo, en el visualizador parpadeará "TIMER".
• Si realiza un ajuste inadecuado, "ERROR CODE" parpadeará en la pantalla del televisor.

Ajuste manual del temporizador

Si no puede utilizar VCR Plus+, tendrá que programar manualmente el temporizador. Usted podrá introducir hasta 8 programas para grabar en el lapso de un mes a partir de la fecha actual.

Antes de comenzar

• Compruebe si el reloj de la videograbadora está correctamente ajustado.
• Inserte un videocasete con la lengüeta de protección contra el borrado intacta.
• Ajuste el selector VCR/CATV/DBS/TV en VCR.
• Si se utiliza el convertidor de cablevisión para la grabación con temporizador, compruebe que el convertidor de cablevisión (o satélite) esté activado y que el canal que desee grabar esté seleccionado.

1 Presione MENU.

2 Presione ▲ o ▼ para seleccionar PROGRAMA, y después presione ENTER/DISPLAY.

3 Presione ▲ o ▼ para seleccionar MES y después presione ◀ o ▶.

Para cambiar rápidamente el ajuste, mantenga presionado ◀ o ▶.

4 Ajuste el DIA, la hora de INICIO, y la hora de TERMINAR como en el paso 3.

5 Presione ▲ o ▼ para seleccionar CANAL, y después presione ◀ o ▶ para introducir el número del canal de la videograbadora.

Si ha conectado un convertidor de cablevisión, ajuste CANAL al canal de salida de dicho convertidor (normalmente 3 o 4). Cambie el canal del convertidor de cablevisión en vez del de la videograbadora.

6 Ajuste VEL. y REPETIR como en el paso 3. Con respecto a los detalles sobre VEL y REPETIR, consulte "Programación del temporizador con VCR Plus+" de la página 21.

7 Si desea introducir otro programa, presione ▼ para seleccionar PROGRAMA, presione ◀ o ▶ para hacer que se visualice otro número de programa, y repita los pasos 3 a 7.

8 Para volver a la pantalla normal, presione MENU.

9 Para desconectar la alimentación de la videograbadora, presione POWER.

• En el visualizador aparecerá "TIMER", y la videograbadora pasará al modo de espera de la grabación con temporizador.
• Si el indicador de videocasete insertado parpadea, significa que no hay ningún videocasete insertado. Si el indicador de videocasete insertado parpadea y el videocasete se expulsa, significa que éste no dispone de lengüeta de protección contra el borrado.

Para corregir los datos durante la programación

Presione ▲ o ▼ hasta que se resalte el ítem que desee corregir, y después presione ◀ o ▶ para introducir los datos correctos.

Para cancelar un programa

Seleccione PROGRAMA en el menú. A continuación, presione ◀ o ▶ para hacer que se visualice el programa que desee borrar, y por último presione CLEAR para cancelarlo.

Sugerencias

• Si parpadea "PROGRAMACION CARGADA" y aparece el ajuste de PROGRAMA 1, ya habrá introducido 8 programas. Borre un programa innecesario.
• Para confirmar los ajustes, seleccione PROGRAMA en el menú. Después presione ◀ o ▶ para hacer que se visualicen los ajustes de cada programa. Para volver a la pantalla normal, presione MENU.
• Si desea grabar el programa a través de la entrada de línea, presione ◀ o ▶ para hacer que se visualice “LINE1” (para las tomas AUDIO/VIDEO IN del panel posterior) o “LINE2” (para las tomas AUDIO/VIDEO IN del panel frontal) en el paso 5 en vez de introducir el número de canal de la videograbadora.

Notas

• Si la alimentación se interrumpe durante más de 60 minutos, los programas almacenados se borrarán. En este caso, tendrá que volver a programar el temporizador.
• Cuando finalice la cinta durante la grabación con el temporizador instantáneo, en el visualizador parpadeará "TIMER".
• Es posible que la videograbadora no funcione correctamente al utilizar cintas T-210 o VHS-C, aunque seleccione AUTO en el paso 6.

Conexión a otra videograbadora

importante

Cuando grabe una salida de señal de audio desde esta videograbadora en otra videograbadora, desactive la visualización en pantalla. De lo contrario, los indicadores visualizados en la pantalla del televisor se grabarán en la cinta.

Sugerencias

• Si la otra videograbadora es de tipo monoaural, conecte solamente una de las tomas de audio a AUDIO IN L (MONO) del panel posterior.
• Si desea utilizar esta videograbadora para reproducción, conecte las tomas AUDIO/VIDEO OUT de la misma y las tomas de entrada de audio/vídeo de la videograbadora para grabación.

Nota

Si ambas unidades son AIWA, su alimentación está conectada, y se encuentran cerca entre sí, no utilice el controlador remoto. En vez de ello, use los botones de las videograbadoras.

Operación

Antes de comenzar

Seleccione la velocidad de la cinta.

1 Inserte el videocasete fuente grabado en la otra videograbadora (para reproducción).
2 Inserte un videocasete en blanco con su lengüeta de protección contra el borrado intacta en su videograbadora HV-FX9000 (para grabación).
3 Presione 0/INPUT varias veces para que aparezca "LINE1" (posterior) o "LINE2" (frontal) en la pantalla del televisor. También puede utilizar el botón CHANNEL ▲ o ▼.

4 Presione ● REC/ITR y II PAUSE/STILL en la videograbadora para grabación. La videograbadora para grabación entra en el modo de pausa de grabación.

5 Ajuste la otra videograbadora para reproducción. Se iniciará la duplicación.

6 Presione ● REC/ITR o II PAUSE/STILL en la videograbadora para grabación.

Sistema de sonido de TV multicanal (MTS) y sonido de audio Hi-Fi

Sonido de TV multicanal (MTS)

Esta videograbadora está equipada con un sistema MTS (Sonido de TV multicanal) que descodifica las señales de las emisiones en estéreo y SAP (Programa de audio secundario). También descodificará el sonido estéreo del sistema de cablevisión local si satisface las frecuencias de cable asignadas y el sistema de sonido de TV estéreo/bilingüe MTS recomendado por EIA. Puede grabar y reproducir señales de audio en el sistema de sonido VHS Hi-Fi.

Programa de audio secundario (SAP)

Esta videograbadora puede grabar y reproducir un programa de audio secundario (SAP) para el segundo idioma o información adicional. Por lo general, el idioma principal se graba en el canal de sonido principal, y el segundo idioma o información adicional en el canal SAP.

Sistema de pistas de audio

Esta videograbadora graba una señal de audio monoaural normal en la pista de audio normal, y la señal de audio estéreo Hi-Fi en la pista de audio de Hi-Fi. Si para reproducir una cinta grabada con esta videograbadora utiliza una videograbadora equipada con sistema de sonido de audio Hi-Fi, podrá disfrutar del sonido estéreo Hi-Fi o programa bilingüe. Si utiliza una videograbadora que no esté equipada con sistema de sonido de audio Hi-Fi, solamente se podrá reproducir el sonido de audio normal grabado en la pista de audio normal.

Grabación de audio Hi-Fi

Si el programa se emite en estéreo, la señal de audio normal y la señal de audio Hi-Fi se grabarán automáticamente. Para grabar la señal de audio Hi-Fi no es necesario hacer ningún ajuste especial.

Grabación del sonido de emisiones MTS

Antes de comenzar

• Inserte un videocasete y seleccione la velocidad de la cinta.
• Ajuste el selector VCR/CATV/DBS/TV en VCR.

1 Presione MENU.

2 Presione ▲ o ▼ para seleccionar AJUSTAR, y después presione ENTER/DISPLAY.

3 Presione ▲ o ▼ para seleccionar TIP/TRANS.

4 Presione ◀ o ▶ para seleccionar el sistema deseado.

ESTEREO: para grabar sonido estéreo
SAP: para grabar un programa SAP
MONO: para grabar sonido monoaural

5 Presione MENU para volver a la pantalla normal.

6 Presione CHANNEL ▲, ▼ o los botones números para seleccionar el canal que quiera grabar.

Dependiendo del programa recibido, en la pantalla del visualizador aparecerá "STEREO" (estereo) y/o "SAP".

7 Presione ● REC/ITR.

Comenzará la grabación.

Señales de grabación y de salida de emisiones MTS

Pantalla del televisor	Emisión	TIP/TRANS	Señal grabada		Señal de salida desde AUDIO OUT
			Pista Hi-Fi	Pista normal	LEFT	RIGHT
MONO	Mono	ESTEREO	Mono	Mono	Mono	Mono
		SAP	Mono	Mono	Mono	Mono
		MONO	Mono	Mono	Mono	Mono
STEREO	Estéreo	ESTEREO	Canal izquierdo/ derecho	Mono	Canal izquierdo	Canal derecho
		SAP	Canal izquierdo/ derecho	Mono	Canal izquierdo	Canal derecho
		MONO	Mono	Mono	Mono	Mono
SAP	Mono+SAP	ESTEREO	Mono	Mono	Mono	Mono
		SAP	SAP	SAP	SAP	SAP
		MONO	Mono	Mono	Mono	Mono
STEREO/SAP	Estéreo+SAP	ESTEREO	Canal izquierdo/ derecho	Mono	Canal izquierdo	Canal derecho
		SAP	SAP	SAP	SAP	SAP
		MONO	Mono	Mono	Mono	Mono

Nota

Usted también podrá utilizar el visualizador par comprobar el tipo de emisión.

Cuando la videograbadora reciba una emisión estéreo, aparecerá ST.

Cuando reciba una emisión SAP, aparecerá SAP.

Cuando la videograbadora recibe la emisión bilingüe, aparece BIL.

Reproducción de un programa MTS grabado en una cinta

Antes de comenzar

Ajuste el selector VCR/CATV/DBS/TV en VCR.

1 Presione MENU.
2 Presiona ▲ o ▼ para seleccionar AJUSTAR, y después presione ENTER/DISPLAY.

3 Presione ▲ o ▼ para seleccionar SALIDA DE AUDIO.

4 Presione ◀ o ▶ para seleccionar el modo de salida de audio.

ESTEREO: Se escuchará el sonido estéreo.

IZQ.: El sonido del canal izquierdo se escuchará a través ambos canales.

DER.: El sonido del canal derecho se escuchará a través ambos canales.

5 Presione ▲ o ▼ para seleccionar MODO DE AUDIO.

HI-FI: Se reproducirá el sonido de la pista de audio Hi-Fi.

NORMAL: Se reproducirá el sonido de la pista de audio normal.

7 Presione MENU para volver a la pantalla normal.
8 Inserte un videocasete.
9 Presione ▷ PLAY.

Comenzará la reproducción.

Señales de salida

La salida de señales a través de las tomas AUDIO OUT y RF OUT del panel posterior es como se muestra a continuación.

SALIDA DE AUDIO	MODO DE AUDIO	AUDIO OUT		RF OUT
		LEFT	RIGHT
ESTEREO	HI-FI	Canal izquierdo	Canal derecho	Mono
IZQ.	HI-FI	Canal izquierdo	Canal izquierdo	Canal izquierdo
DER.	HI-FI	Canal derecho	Canal derecho	Canal derecho
-	NORMAL	Mono	Mono	Mono

Sugerencias

• Si SALIDA DE AUDIO está ajustada a ESTEREO mientras se esté reproduciendo un programa de audio SAP BILINGUAL pregrabado, el idioma principal IZQ. y el idioma secundario DER. se escucharán simultáneamente. Para la reproducción SAP BILINGUAL, no utilice el ajuste ESTEREO. Seleccione el ajuste DER.
• Si la videograbadora está conectada al televisor a través del cable de antena, la parte de audio de una cinta pregrabada en estéreo o SAP BILINGUAL se escuchará en sonido monoaural. Cuando reproduzca una cinta SAP BILINGUAL, ajuste SALIDA DE AUDIO para seleccionar la parte deseada. Para reproducción en estéreo o SAP BILINGUAL, utilice las conexiones indicadas para la reproducción en estéreo.

Notas

• Cuando reproduzca una cinta grabada en modo monoaural, el sonido reproducido será siempre monoaural independientemente del ajuste de MODO DE AUDIO.
• Cuando extraiga el videocasete, el ajuste de AUDIO MODE volverá automáticamente a HI-FI.

Visualización en pantalla

Identificación de los elementos visualizados en la pantalla

Para cambiar la visualización de la función de visualización en pantalla

Presione ENTER/DISPLAY. Cada vez que lo presione, la visualización de la función de visualización en pantalla cambiará de la forma siguiente:

    subgraph Desaparecerán todos los indicadores.
        D["Despírez ENTER."] --> E["Presione ENTER."]
        F["Presione ENTER."] --> G["Presione ENTER."]
        H["Presione ENTER."] --> I["Presione ENTER."]
    end

    D --> J["2:15 PM"]
    E --> K["0:35:40"]
    G --> L["0:35:40"]
    H --> M["REM 1:15"]
    I --> N["REM 1:15"]

Notas

• El contador de la cinta y el indicador de duración restante de la cinta solamente aparecerán cuando haya insertado un videocasete. Además, el indicador de duración restante de la cinta aparecerá después de cualquier operación de la cinta.
• El indicador de duración restante de la cinta puede no visualizarse correctamente dependiendo de las condiciones de la cinta. En el modo SP puede existir un error de más o menos 2 minutos, y de 6 minutos en el modo EP.

Para desactivar la visualización en pantalla

Precaución

Cuando grabe una salida de señal de audio desde esta videograbadora en otra videograbadora, desactive la visualización en pantalla. De lo contrario, los indicadores visualizados en la pantalla del televisor se grabarán en la cinta.

Antes de comenzar

Ajuste el selector TV VCR/DBS/CATV en VCR.

1 Presione MENU.
2 Presione ▲ o ▼ para seleccionar AJUSTAR, y después presione ENTER/DISPLAY.

3 Presione ▲ o ▼ para seleccionar FUNCION DESPLEGADA.

4 Presione ◀ o ▶ para hacer que se visualice NO.

5 Presione MENU para volver a la pantalla normal.

Sugerencias

• Aunque haya ajustado FUNCION DESPLEGADA a NO, podrá comprobar el reloj, el contador de la cinta, y la duración restante de la cinta en el visualizador presionando repetidamente ENTER/DISPLAY.
• Aunque ajuste FUNCION DESPLEGADA en NO, las indicaciones de retorno a cero, VISS y Búsqueda de imágenes finales aparecen en la pantalla del televisor.

Solución de problemas

Si esta unidad parece no funcionar adecuadamente, lea de nuevo las instrucciones, y después compruebe la tabla siguiente.

El botón POWER no funciona.

Compruebe si el cable de CA está conectado con seguridad.

Las imágenes reproducidas tienen ruido.

• Compruebe si el televisor está sintonizado al canal de vídeo o a la entrada de vídeo.
• Ajuste manualmente la alineación cuando las condiciones de la cinta sean malas.
• Aunque la unidad limpia automáticamente las cabezas de vídeo, es posible que se acumule suciedad después de mucho tiempo de utilización. Limpie las cabezas de vídeo con un casete limpiador de cabezas adquirido en un establecimiento del ramo.
• Compruebe si todas las conexiones con la videograbadora están realizadas correctamente y con seguridad.

No hay imágenes de reproducción.

Ajuste el televisor al canal para vídeo o a la entrada de vídeo.

La recepción de televisión es ruidosa o no hay recepción.

• Conecte la videograbadora a la antena y al televisor correctamente y con seguridad.
• Aleje la videograbadora del televisor.

Los botones de operación no responden cuando la alimentación está conectada y hay un videocasete insertado.

Es posible que se haya condensado humedad. Espere unas dos horas hasta que se evapore completamente la humedad antes de utilizar la videograbadora.

Se ha producido una operación anormal.

Es posible que interferencias externas hayan afectado al microprocesador interno.

Desconecte el cable de CA de la toma de CA. Después vuelva a conectarlo.

El controlador remoto no funciona.

• Reemplace las pilas por otras nuevas.
• Cerciórese de que el selector VCR/CATV/DBS/TV esté en VCR.

No hay sonido.

Conecte la videograbadora correctamente y con seguridad.

El temporizador no funciona.

• Ajuste correctamente el reloj de la videograbadora.
• Compruebe si los números de canales de la videograbadora coinciden con los canales guía asignados a las emisoras de televisión.

No hay sonido procedente de la fuente de entrada.

Es posible que haya seleccionado una entrada incorrecta. Presione CHANNEL ▲, ▼, 0/INPUT en el control remoto y CHANNEL ∧ o √ en la videograbadora hasta que seleccione la fuente de entrada correcta. (P. ej., es posible seleccionar "LINE2" si conecta una fuente de entrada a las tomas AUDIO/VIDEO IN del panel frontal.)

Nota sobre la condensación de humedad

Si traslada la unidad de un lugar frío a otro cálido, después de haber calentado la sala, o en condiciones de gran humedad, es posible que se condense humedad en el interior de la misma y que pueda dañarla. En cualquiera de estas condiciones, coloque la unidad en un área bien ventilada y espere unas dos horas hasta que se caliente a la temperatura de la sala y la humedad se haya evaporado completamente, antes de volver a utilizarla.

Sistema de vídeo grabación

Sistema de exploración helicoidal con 2 cabezas giratorias

Cabezas de vídeo 4 cabezas de acimut doble

Sistema de sintonizador

Sintonizador de frecuencia sintetizada

Sistema de televisión M

Sistema de señal de vídeo

Señal de color NTSC,

Videocasetes utilizables

525 líneas, 60 campos Videocasetes VHS

Tiempo de grabación/reproducción

SP: 3,5 horas con cinta T-210

LP: 7 horas con cinta T-210

(Reproducción solamente)

EP: 10,5 horas con cinta T-210

Velocidad de la cinta SP: 33,35 mm/seg

LP: 16,67 mm/seg

EP: 11,12 mm/seg

Tiempo de avance rápido/rebobinado

menos de 180 segundos con una cinta T-120

Cobertura de canales VHF: 2 a 13

UHF: 14 a 69

Salida de RF Canal 3 o 4 de VHF (conmutable), 66 dBμ

Entrada de vídeo 1,0 Vp-p, 75 ohm, desequilibrada

Salida de vídeo 1,0 Vp-p, 75 ohm, desequilibrada

Definición horizontal 230 líneas

Relación de señal/ruido de vídeo

43 dB (en SP)

Pistas de audio 3 pistas (2 pistas de sonido de alta fidelidad

y 1 pista de sonido normal)

Entrada de vídeo -6 dBs, 47 K ohm

Salida de audio -6 dBs, menos de 4.7 K ohm

Respuesta en frecuencia de audio

normal: 100 Hz – 10 K Hz (en SP)

Hi-Fi: 20 Hz – 20 K Hz (en SP)

Relación señal-ruido de audio

normal: más de 43 dB (en SP)

Hi-Fi: más de 70 dB (en SP)

Gama dinámica hi-fi más de 85 dB (en SP)

Temperatura de funcionamiento

El diseño y las especificaciones están sujetos a cambio sin previo aviso por motivos de mejora del rendimiento.

Este equipo ha sido probado y se ha encontrado que cumple con los límites para dispositivos digitales de clase B, de acuerdo con la Parte 15 de las normas de la FCC. Estos límites han sido diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial.

Este equipo genera, utiliza y puede radiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las radiocomunicaciones. Sin embargo, no existe ninguna garantía de que tales interferencias no se produzcan en una instalación en particular. Si este equipo causa interferencias perjudiciales, lo que podrá determinarse desconectando y volviendo a conectar su alimentación, se ruega que el usuario corrija las interferencias tomando una o más de las medidas siguientes:

• Reorientación o reubicación de la antena receptora.
• Aumento de la separación entre el equipo y el receptor.
• Conexión del equipo a un tomacorriente diferente al utilizado por el receptor.
• Solicitud de ayuda al proveedor o a un técnico de radio/ televisión experimentado.

Precaución

Las modificaciones o ajustes de este producto, que no se hayan aprobado expresamente por el fabricante, pueden anular el derecho del usuario a utilizarlo.

Panel frontal

Visualizdor

Panel posterior

Controlador remoto con la tapa delantera abierta
