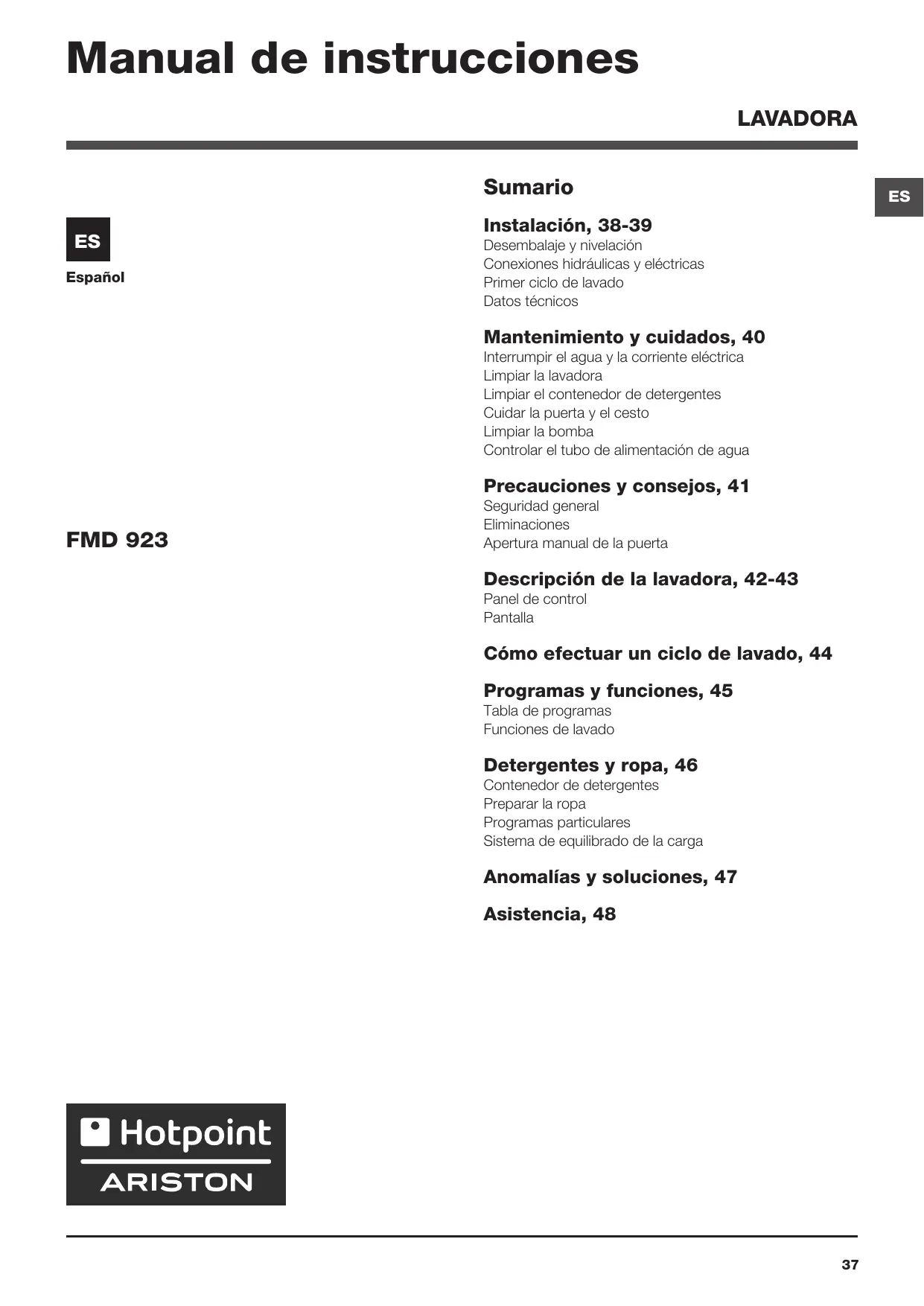

16’ Manual de instrucciones LAVADORA Sumario Español

Instalación, 38-39 Desembalaje y nivelación Conexiones hidráulicas y eléctricas Primer ciclo de lavado Datos técnicos Mantenimiento y cuidados, 40 Interrumpir el agua y la corriente eléctrica Limpiar la lavadora Limpiar el contenedor de detergentes Cuidar la puerta y el cesto Limpiar la bomba Controlar el tubo de alimentación de agua Precauciones y consejos, 41 FMD 923 Seguridad general Eliminaciones Apertura manual de la puerta Descripción de la lavadora, 42-43 Panel de control Pantalla Cómo efectuar un ciclo de lavado, 44 Programas y funciones, 45 Tabla de programas Funciones de lavado Detergentes y ropa, 46 Contenedor de detergentes Preparar la ropa Programas particulares Sistema de equilibrado de la carga Anomalías y soluciones, 47 Asistencia, 48

! Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, verifique que permanezca junto con la lavadora para informar al nuevo propietario sobre el funcionamiento y brindar las correspondientes advertencias. ! Lea atentamente las instrucciones: ellas contienen importante información sobre la instalación, el uso y la seguridad. Una cuidadosa nivelación brinda estabilidad a la máquina y evita vibraciones, ruidos y desplazamientos durante el funcionamiento. Cuando se instala sobre moquetas o alfombras, regule los pies para conservar debajo de la lavadora un espacio suficiente para la ventilación. Desembalaje y nivelación Conexión del tubo de alimentación de agua Desembalaje

1. Desembale la lavadora.

2. Controle que la lavadora no haya sufrido daños durante el transporte. Si estuviera

dañada no la conecte y llame al revendedor.

3. Quite los 4 tornillos

de protección para el transporte y la arandela de goma con el correspondiente distanciador ubicados en la parte posterior (ver la figura).

4. Cubra los orificios con los tapones de plástico suministrados con el aparato.

5. Conserve todas las piezas: cuando la lavadora deba ser transportada nuevamente,

deberán volver a colocarse. ! Los embalajes no son juguetes para los niños. Nivelación

1. Instale la lavadora sobre un piso plano y

rígido, sin apoyarla en las paredes, muebles ni en ningún otro aparato.

2. Si el piso no está

perfectamente horizontal, compense las irregularidades desenroscando o enroscando las patas delanteras (ver la figura); el ángulo de inclinación medido sobre la superficie de trabajo, no debe superar los 2º.

Conexiones hidráulicas y eléctricas

1. Conectar el tubo

de tubo enroscándolo a un grifo de agua fría con la boca roscada de 3/4 gas (ver la figura). Antes de conectarlo, haga correr el agua hasta que esté límpida.

2. Conecte el tubo de

alimentación a la lavadora enroscándolo en la toma de agua correspondiente ubicada en la parte posterior derecha (arriba) (ver la figura).

3. Controle que en el tubo no hayan pliegues

ni estrangulaciones. ! La presión de agua del grifo debe estar comprendida dentro de los valores contenidos en la tabla de Datos técnicos (ver la página correspondiente). ! Si la longitud del tubo de alimentación no es la suficiente, diríjase a un negocio especializado o a un técnico autorizado. ! No utilice nunca tubos ya usados. ! Utilice los suministrados con la máquina. Conexión del tubo de descarga

65 - 100 cm

Conecte el tubo de descarga, sin plegarlo, a una tubería de descarga o a una descarga de pared colocadas a una altura del piso entre 65 y 100 cm; o apóyelo en el borde de un lavamanos o de una bañera, uniendo la guía suministrada con el aparato, al grifo (ver la figura). El extremo libre del tubo de descarga no debe permanecer sumergido en el agua. ! No se aconseja utilizar tubos de prolongación, si fuera indispensable hacerlo, la prolongación debe tener el mismo diámetro del tubo original y no superar los 150 cm. Conexión eléctrica Antes de enchufar el aparato, verifique que:

• la toma tenga la conexión a tierra y haya sido hecha según las normas legales;
• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la tabla de Datos técnicos (ver al costado);
• la tensión de alimentación esté comprendida dentro de los valores indicados en la tabla de Datos técnicos (ver al costado);
• la toma sea compatible con el enchufe de la lavadora. Si no es así, sustituya la toma o el enchufe. ! La lavadora no debe ser instalada al aire libre, ni siquiera si el lugar está reparado, ya que es muy peligroso dejarla expuesta a la lluvia o a las tormentas. ! Una vez instalada la lavadora, la toma de corriente debe ser fácilmente accesible. ! No utilice prolongaciones ni conexiones múltiples. ! El cable no debe estar plegado ni sufrir compresiones. ! El cable de alimentación debe ser sustituido sólo por técnicos autorizados. ¡Atención! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean respetadas. Primer ciclo de lavado Después de la instalación y antes del uso, realice un ciclo de lavado con detergente y sin ropa, seleccionando el programa “Auto Limpieza” (ver “Limpiar la lavadora”). Datos técnicos Modelo FMD 923 Dimensiones ancho 59,5 cm. altura 85 cm. profundidad 60,5 cm. Capacidad de 1 a 9 kg. Conexiones ver la placa de características eléctricas técnicas aplicada en la máquina presión máxima Conexiones 1 MPa (10 bar) presión mínima hídricas 0,05 MPa (0,5 bar) capacidad del cesto 62 litros Velocidad centrifuga- máxima 1200 r.p.m. Programas programa 2 (60°) (1° vez que de control se presiona el botón); Algodón según las Normal 60ºC. directivas programa 2 (40°) (2° vez que 1061/2010 y se presiona el botón); Algodón 1015/2010 Normal 40ºC. Esta máquina cumple con lo establecido por las siguientes Directivas de la Comunidad: - 2004/108/CE (Compatibilidad Electromagnética) - 2012/19/EU - 2006/95/CE (Baja Tensión)

Mantenimiento y cuidados

Interrumpir el agua y la corriente eléctrica

• Cierre el grifo de agua después de cada lavado. De este modo se limita el desgaste de la instalación hidráulica de la lavadora y se elimina el peligro de pérdidas.
• Desenchufe la máquina cuando la debe limpiar y durante los trabajos de mantenimiento. Limpiar la lavadora
• La parte externa y las partes de goma se pueden limpiar con un paño embebido en agua tibia y jabón. No use solventes ni productos abrasivos.
• La lavadora posee un programa de “Auto Limpieza” de su interior que se debe realizar sin ningún tipo de carga en el cesto. El detergente (en un 10% de la cantidad aconsejada para prendas poco sucias) o algunos aditivos específicos para la limpieza de la ropa se podrán utilizar como coadyuvantes en el programa de lavado. Se aconseja efectuar el programa de limpieza cada 40 ciclos de lavado. Para activar el prograB ma, pulse simultáneamente los botones A y B durante 5 segundos (ver la figura). El programa comenzará automáticamente y tendrá una duración de 70 minutos aproximadamente. Para detener el ciclo presione el botón START/PAUSE. Limpiar el contenedor de detergentes

Extraiga el contenedor levantándolo y tirándolo hacia fuera (ver la figura). Lávelo debajo del agua corriente, esta limpieza se debe realizar frecuentemente. Cuidar la puerta y el cesto

• Deje siempre semicerrada la puerta para evitar que se formen malos olores.

Limpiar la bomba La lavadora posee una bomba autolimpiante que no necesita mantenimiento. Pero puede suceder que objetos pequeños (monedas, botones) caigan en la precámara que protege la bomba, situada en la parte inferior de la misma. ! Verifique que el ciclo de lavado haya terminado y desenchufe la máquina. Para acceder a la precámara:

1. quite el panel que

cubre la parte delantera de la lavadora con la ayuda de un destornillador (ver la figura);

2. desenrosque la

tapa girándola en sentido antihorario (ver la figura): es normal que se vuelque un poco de agua;

3. limpie con cuidado el interior;

4. vuelva a enroscar la tapa;

5. vuelva a montar el panel verificando, antes

de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras. Controlar el tubo de alimentación de agua Controle el tubo de alimentación al menos una vez al año. Si presenta grietas o rajaduras debe ser sustituido: durante los lavados, las fuertes presiones podrían provocar roturas imprevistas. ! No utilice nunca tubos ya usados. Precauciones y consejos ! La lavadora fue proyectada y fabricada en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente. Seguridad general

• Este aparato puede ser utilizado por niños de 8 años o más y por personas con capacidades físicas, sensoriales o mentales disminuidas o con experiencia y conocimientos insuficientes siempre que sean supervisados o que hayan recibido una adecuada formación sobre el uso del aparato en forma segura y conozcan los peligros derivados del mismo. Los niños no deben jugar con el aparato. El mantenimiento y la limpieza no deben ser realizados por niños sin supervisión.
• Este aparato ha sido fabricado para un uso de tipo doméstico exclusivamente.
• No toque la máquina con los pies desnudos ni con las manos o los pies mojados o húmedos.
• No desenchufe la máquina tirando el cable, sino tomando el enchufe.
• No abra el contenedor de detergentes mientras la máquina está en funcionamiento.
• No toque el agua de descarga porque puede alcanzar temperaturas elevadas.
• En ningún caso fuerce la puerta: podría dañarse el mecanismo de seguridad que la protege de aperturas accidentales.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación.
• Controle siempre que los niños no se acerquen a la máquina cuando está en funcionamiento.
• Durante el lavado, la puerta tiende a calentarse.
• Si debe ser trasladada, deberán intervenir dos o más personas, procediendo con el máximo cuidado. La máquina no debe ser desplazada nunca por una sola persona ya que es muy pesada.
• Antes de introducir la ropa controle que el cesto esté vacío. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo. Apertura manual de la puerta Si desea sacar la ropa de la lavadora y no es posible abrir la puerta debido a un corte de energía eléctrica, proceda del siguiente modo:

1. desenchufe la máquina.

2. verifique que el nivel de

agua en el interior de la máquina sea inferior al hueco de la puerta; si no es así, extraiga el agua en exceso utilizando el tubo de descarga y recogiéndola en un balde como se indica en la figura.

3. quite el panel de cobertura

delantero de la lavadora con la ayuda de un destornillador (ver la figura). Eliminaciones

• Eliminación del material de embalaje: respete las normas locales, de ese modo, los embalajes podrán volver a ser utilizados.
• En base a la Norma europea 2012/19/EU de Residuos de aparatos Eléctricos y Electrónicos, los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente.

4. utilizando la lengüeta indicada en la figura, tire hacia fuera

hasta liberar la varilla de plástico del retén; posteriormente tire hacia abajo y simultáneamente abra la puerta.

5. vuelva a montar el panel verificando, antes de empujarlo

hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Descripción de la lavadora

ACCIÓN DE

LIMPIEZA Botón CENTRIFUGADO PANTALLA Botones Contenedor de detergentes Botón con piloto Botón START/PAUSE Botones TIPO DE ACLARADO Botón Botón TEMPERATURA Botón BLOQUEO DE BOTONES COMIENZO RETRASADO Contenedor de detergentes: para cargar detergentes y aditivos (ver “Detergentes y ropa”). Botón TEMPERATURA : presiónelo para disminuir la temperatura: el valor se indica en la pantalla. Botón ON/OFF : presione brevemente el botón para encender o apagar la máquina. El piloto START/PAUSE que centellea lentamente de color verde indica que la máquina está encendida. Para apagar la lavadora durante el lavado, es necesario mantener presionado el botón durante más tiempo, aproximadamente 3 seg.; si se presiona en forma más breve o accidental, la máquina no se apagará. Si la máquina se apaga durante un lavado en curso, dicho lavado se anulará. Botón BLOQUEO DE BOTONES : para activar el bloqueo del panel de control, mantenga presionado el botón durante 2 segundos aproximadamente. El símbolo encendido indica que el panel de control está bloqueado (con excepción del botón ON/OFF). De este modo, se evitan modificaciones accidentales de los programas, sobre todo si en la casa hay niños. Para desactivar el bloqueo del panel de control, mantenga presionado el botón durante 2 segundos aproximadamente. Botones SELECTOR DE PROGRAMAS: para seleccionar el programa deseado (ver “Tabla de programas”). Botón MY CYCLE: mantenga presionado el botón para memorizar un ciclo y las personalizaciones deseadas. Para llamar un ciclo precedentemente memorizado, presione el botón MY CYCLE. Botones FUNCIÓN: presione el botón para seleccionar la función deseada. En la pantalla se iluminará el piloto correspondiente. Botón ACCIÓN DE LIMPIEZA : pulse este botón para seleccionar la intensidad de lavado deseada. Botón TIPO DE ACLARADO : pulse este botón para seleccionar el tipo de aclarado deseado. Botón CENTRIFUGADO : presiónelo para disminuir o excluir totalmente el centrifugado - el valor se indica en la pantalla.

Botón COMIENZO RETRASADO : presiónelo para seleccionar el comienzo retrasado del programa elegido. El retraso se indicará en la pantalla. Botón con piloto START/PAUSE: cuando el piloto verde centellea lentamente, presione el botón para que comience el lavado. Una vez que el ciclo ha comenzado, el piloto se mantiene fijo. Para poner en pausa el lavado, presione nuevamente el botón; el piloto centelleará con un color anaranjado. Si el símbolo no está iluminado, se podrá abrir la puerta. Para que el lavado se reanude a partir del momento en el cual fue interrumpido, presione nuevamente el botón. Modalidad de stand by Esta lavasecadora está en conformidad con las nuevas normativas vinculadas al ahorro energético. Está dotada de un sistema de auto-apagado (stand by) que, en caso de no funcionamiento, se activa pasados aproximadamente 30 minutos. Presionar brevemente el botón ON/OFF y esperar que la máquina se active. Pantalla

La pantalla es útil para programar la máquina y brinda múltiple información. En las dos series superiores A y B se visualizan el programa de lavado seleccionado, la fase de lavado en curso y todas las indicaciones correspondientes al estado de avance del programa. En la serie C se visualiza el tiempo que falta para que finalice el ciclo de lavado en curso y, si se hubiera fijado un COMIENZO RETRASADO, el tiempo que falta para que comience el programa seleccionado. En la serie D se visualiza el valor máximo de velocidad de centrifugado que la máquina puede desarrollar según el programa seleccionado; si el programa no prevé el centrifugado, la serie permanece apagada. En la serie E se visualiza el valor máximo de temperatura que se puede fijar según el programa seleccionado; si el programa no prevé la selección de temperatura, la serie permanece apagada. Las series F corresponden a las funciones y se encienden cuando la función seleccionada es compatible con el programa elegido. Símbolo Puerta bloqueada El símbolo encendido indica que la puerta está bloqueada para impedir aperturas accidentales. Para evitar daños, se debe esperar que el símbolo se apague, antes de abrir la puerta. Nota: si la función COMIENZO RETRASADO está activada, la puerta no se puede abrir, para abrirla se debe poner en pausa la máquina presionando el botón START/PAUSE. ! La primera vez que se enciende, se solicitará la elección del idioma y, para ello, la pantalla entrará automáticamente en el menú de selección de idioma. Para elegir el idioma deseado, presione los botones X y Y, para confirmar la elección, presione el botón Z. Si desea cambiar el idioma, apague la máquina, pulse simultáneamente los botones X, Y, Z hasta escuchar una señal sonora. Se visualizará de nuevo el menú de selección del idioma.

Cómo efectuar un ciclo de lavado

1. ENCENDER LA MÁQUINA. Presione el botón , en la

pantalla aparecerá la palabra ELEVACIÓN EN CURSO; el piloto START/PAUSE centelleará lentamente de color verde.

2. CARGAR LA ROPA. Abra la puerta. Cargue la ropa,

cuidando no superar la cantidad de carga indicada en la tabla de programas de la página siguiente.

3. DOSIFICAR EL DETERGENTE. Extraiga el contenedor

y vierta el detergente en las cubetas correspondientes como se explica en “Detergentes y ropa”.

4. CERRAR LA PUERTA.

5. ELEGIR EL PROGRAMA. Presione uno de los

botones del SELECTOR DE PROGRAMAS para seleccionar el programa deseado; el nombre del programa aparecerá en la pantalla; a dicho programa se le asociará una temperatura y una velocidad de centrifugado que se pueden modificar. En la pantalla aparecerá la duración del ciclo.

6. PERSONALIZAR EL CICLO DE LAVADO. Utilice los

botones correspondientes: Modificar la temperatura y/o el centrifugado. La máquina selecciona automáticamente la temperatura y el centrifugado máximos previstos para el programa seleccionado y, por lo tanto, no se pueden aumentar. Presionando el botón se disminuye progresivamente la temperatura hasta llegar al lavado en frío “OFF”. Presionando el botón se disminuye progresivamente el centrifugado hasta su exclusión “OFF”. Si se presionan una vez más los botones, se volverá a los valores máximos previstos. ! Excepción: cuando se selecciona el programa 2 (60°) (1° vez que se presiona el botón), la temperatura se puede aumentar hasta 90°. Seleccionar un comienzo retrasado. Para seleccionar el comienzo retrasado del programa elegido, presione el botón correspondiente hasta alcanzar el tiempo de retraso deseado. Cuando dicha opción está activada, en la pantalla aparece el símbolo . Para eliminar el comienzo retrasado, presione el botón hasta que aparezca el mensaje OFF. Seleccionar la intensidad de lavado deseada. La opción permite optimizar el lavado en base al grado de suciedad de los tejidos y a la intensidad de lavado deseada. Seleccione el programa de lavado, el ciclo automáticamente se fija en el nivel “Normal” optimizado para prendas medianamente sucias (selección no válida para el ciclo “Lana” que se fija automáticamente en el nivel “Delicado”). Para prendas muy sucias, pulse el botón hasta alcanzar el nivel “Super wash”. Este nivel garantiza un lavado de grandes prestaciones gracias al uso de una mayor cantidad de agua en la fase inicial del ciclo y un mayor movimiento mecánico. Es útil para eliminar las manchas más resistentes. Puede emplearse con o sin lejía. Si se desea realizar un blanqueo, introduzca la cubeta adicional 4 suministrada con la máquina, en la cubeta

1. Al verter el blanqueador, no supere el nivel “max”

indicado en el perno central (ver la figura de la pág. 46). Para prendas poco sucias o para un tratamiento más delicado de los tejidos, pulse el botón hasta alcanzar el nivel “Delicado”. El ciclo disminuirá el

movimiento mecánico para garantizar resultados perfectos de lavado para las prendas delicadas. Seleccionar el tipo de aclarado. La opción permite seleccionar el tipo de aclarado deseado para lograr un máximo cuidado de las pieles sensibles. La primera vez que se presiona el botón, se selecciona el nivel “Extra Aclarado” que permite seleccionar un aclarado adicional a los estándares del ciclo para eliminar todo resto de detergente. La segunda vez que se presiona el botón, se selecciona el nivel “Pieles Sensibles” que permite seleccionar dos aclarados adicionales a los estándares del ciclo. Se aconseja para las pieles más sensibles. La tercera vez que se pulsa la tecla, se activa el nivel “Antialérgico”, que permite seleccionar 3 enjuagues adicionales a los enjuagues estándar del ciclo. Si la opción se activa con ciclos a una temperatura de 40° se eliminan los principales alergenos, como pelos de gato y perro y polen; con ciclos a una temperatura superior a 40° se logra un óptimo nivel de protección antialérgica. Para volver al tipo de aclarado “Aclarado Normal” pulse nuevamente el botón. Si no es posible seleccionar o modificar una regulación existente, en la pantalla se visualizará “No permitido”. Modificar las características del ciclo.

• Presione el botón para activar la función; el piloto correspondiente al botón se encenderá.
• Presione nuevamente el botón para desactivar la función; el piloto se apagará. ! Si la función seleccionada no es compatible con el programa elegido, el piloto centelleará y la función no se activará. ! Si la función elegida no es compatible con otra seleccionada precedentemente, el piloto correspondiente a la primera función seleccionada centelleará y se activará sólo la segunda, el piloto de la función activada se iluminará. ! Las funciones pueden variar la carga recomendada y/o la duración del ciclo.

7. PONER EN MARCHA EL PROGRAMA. Presione

el botón START/PAUSE. El piloto correspondiente se iluminará de color verde fijo y la puerta se bloqueará (símbolo PUERTA BLOQUEADA encendido). Durante el lavado, en la pantalla aparecerá el nombre de la fase en curso. Para cambiar un programa mientras un ciclo está en curso, ponga la lavadora en pausa presionando el botón START/PAUSE (el piloto START/PAUSE centelleará lentamente de color anaranjado); luego seleccione el ciclo deseado y presione nuevamente el botón START/PAUSE. Para abrir la puerta mientras un ciclo está en curso, presione el botón START/PAUSE; si el símbolo PUERTA BLOQUEADA está apagado, será posible abrir la puerta. Presione nuevamente el botón START/PAUSE para reanudar el programa a partir del momento en el que se había interrumpido.

8. FIN DEL PROGRAMA. En la pantalla aparecerá el

mensaje “FIN DEL CICLO”, cuando el símbolo PUERTA BLOQUEADA se apague, será posible abrir la puerta. Abra la puerta, descargue la ropa y apague la máquina. ! Si desea anular un ciclo que ya ha comenzado, presione más tiempo el botón . El ciclo se interrumpirá y la máquina se apagará. Programas y funciones Lavado Suavizante Carga máx. (Kg.) Humedad residual % Consumo de energía kWh Agua total lt Duración del ciclo Velocidad máx. (r.p.m.)

Blanqueador Descripción del Programa Tabla de programas CLEAN Plus 1 Anti Manchas (1° vez que se presiona el botón) 1 Anti Manchas Rápido (2° vez que se presiona el botón)

Algodón Normal 60° (1° vez que se presiona el botón) (1): blancos y colores resistentes muy sucios. Normal 40° (2° vez que se presiona el botón) (2): blan2 cos yAlgodón colores delicados poco sucios. 2 Algodón Normal 20° (3° vez que se presiona el botón): blancos y Rápido 30': para refrescar rápidamente prendas poco sucias 4 Lavado (no se aconseja utilizarlo para lana, seda y prendas para lavar a mano). 30°

M My Cycle (Memoria): permite memorizar cualquier tipo de lavado. 6 Colada 7 Días: lencería de cama, toallas, albornoz. 60°

colores delicados poco sucios. Sintético Resistente (1° vez que se presiona el botón): colores resisten3 tes muy sucios. Resistente (4) (1° vez que se presiona el botón): colores 3 Sintético resistentes poco sucios. Delicado (2° vez que se presiona el botón): colores resistentes 3 Sintético poco sucios.

75’ SPECIALS 71 0,20 38 30’ EXTRA CARE 7 Lana (Woolmark Platinum): para lana, cachemira, etc. 8 Delicados Centrifugado (1° vez que se presiona el botón). Aclarado (2° vez que se presiona el botón). Descarga (3° vez que se presiona el botón). La duración del ciclo que se indica en el visor o en el manual es una estimación calculada en base a condiciones estándar. El tiempo efectivo puede variar en función de numerosos factores como la temperatura y la presión del agua de entrada, la temperatura ambiente, la cantidad de detergente, la cantidad y el tipo de carga, el equilibrado de la carga y las opciones adicionales seleccionadas.

1) Programa de control según la directiva 1061/2010: seleccione el programa 2 a 60°C (1° vez que se presiona el botón).

Este ciclo es adecuado para limpiar una carga de algodón normalmente sucia, es el más eficiente en lo que se refiere al consumo combinado con la energía y la cantidad de agua y se usa con prendas lavables a 60ºC. La temperatura efectiva de lavado puede diferir de la indicada.

2) Programa de control según la directiva 1061/2010: seleccione el programa 2 a 40°C (2° vez que se presiona el botón).

Este ciclo es adecuado para limpiar una carga de algodón normalmente sucia, es el más eficiente en lo que se refiere al consumo combinado con la energía y la cantidad de agua y se usa con prendas lavables a 40ºC . La temperatura efectiva de lavado puede diferir de la indicada.

3) A la temperatura de 60ºC no se puede activar la función “Prelavado”.

Para todos los Test Institutes:

2) Programa algodón largo: seleccione el programa 2 a 40°C (2° vez que se presiona el botón).

4)) Programa sintético largo: seleccione el programa 3 a 60°C (1° vez que se presiona el botón); temperatura de 40°C (pulse el botón TEMPERATURA). Funciones de lavado Prelavado Seleccionando esta función, se realiza el prelavado, muy útil para eliminar manchas difíciles. Nota: Agregue el detergente en el compartimento correspondiente. ! No se puede activar con los programas “Anti Manchas Rápido”, 2 (60°) (1° vez que se presiona el botón), 2 (2° vez que se presiona el botón), 2 (3° vez que se presiona el botón), 4, 7, 8, Fácil Planchado Cuando se selecciona esta función, el lavado y el centrifugado se modificarán oportunamente para disminuir la formación de arrugas. Al finalizar el ciclo, la lavadora realizará lentas rotaciones del cesto; el indicador de función FÁCIL PLANCHADO y el de START/PAUSE centellearán (naranja) y el mensaje “FIN DEL CICLO” aparecerá en la pantalla. Para finalizar el ciclo se deberá presionar el botón START/ PAUSE o el botón FÁCIL PLANCHADO. ! No se puede activar con los programas 1, 4, 7, 8,

Eco Wash La función Eco Wash contribuye al ahorro energético porque no calienta el agua utilizada para lavar la ropa, esto constituye una ventaja tanto para el ambiente como para la factura de electricidad. La mayor potencia y el consumo optimizado del agua, garantizan óptimos resultados para la misma duración promedio de un ciclo estándar. Para obtener los mejores resultados de lavado, se aconseja el uso de un detergente líquido. ! No se puede activar con los programas 1, 2 (3° vez que se presiona el botón), 6, 7, 8,

Contenedor de detergentes Programas particulares El buen resultado del lavado depende también de la correcta dosificación del detergente: si se excede la cantidad, no se lava de manera más eficaz, sino que se contribuye a encostrar las partes internas de la lavadora y a contaminar el medio ambiente. ! Utilice detergentes en polvo para prendas de algodón blancas, para el prelavado y para lavados con una temperatura mayor que 60ºC. ! Respete las indicaciones que se encuentran en el envase de detergente ! No use detergentes para el lavado a mano porque producen demasiada espuma. Extraiga el contenedor de

detergentes e introduzca el detergente o el aditivo de la siguiente manera: Anti Manchas: el programa es adecuado para el lavado de prendas muy sucias, con colores resistentes. El programa garantiza una clase de lavado superior a la clase estándar (clase A). No ejecute el programa mezclando prendas de distintos colores. Se aconseja el uso de detergente en polvo. Si las manchas son difíciles de eliminar, realice un pretratamiento con aditivos específicos. Anti Manchas Rápido: el programa ha sido estudiado para lavar prendas con manchas del día, incluso difíciles, en una hora. Adecuado para prendas de color de fibra mixta, garantizando su máximo respeto Algodón Normal 20º ideal para cargas de prendas de algodón sucias. Los buenos rendimientos aún en frío, comparables con los de un lavado a 40º, están garantizados por una acción mecánica que trabaja con variación de velocidad con picos repetidos y cercanos. Lencería de cama, toallas, albornoz: para lavar la ropa de cama y de baño en un único ciclo, utilice el programa 6 que optimiza el uso de suavizante y permite ahorrar tiempo y energía. Se aconseja el uso de detergente en polvo. Lana: el ciclo de lavado “Lana” de esta lavadora ha sido aprobado por Woolmark Company para el lavado de prendas de lana clasificadas como “lavables a mano”, siempre que el lavado se realice siguiendo las instrucciones contenidas en la etiqueta de la prenda y las indicaciones suministradas por el fabricante de esta lavadora. (M1127) MAX

Compartimento 1: Detergente para prelavado (en polvo) Antes de verter el detergente, verifique que no esté colocada la cubeta adicional 4. Compartimento 2: Detergente para lavado (en polvo o líquido) Si se utiliza detergente líquido, se aconseja colocar el tabique divisorio A suministrado con la máquina, para una correcta dosificación. Cuando utilice detergente en polvo, vuelva a colocar el tabique divisorio en la cavidad B. Compartimento 3: Aditivos (suavizante, etc.) El suavizante no se debe volcar fuera de la rejilla. cubeta adicional 4: Blanqueador Preparar la ropa

• Subdivida la ropa según: - el tipo de tejido / el símbolo en la etiqueta. - los colores: separe las prendas de color y las blancas.
• Vacíe los bolsillos y controle los botones.
• No supere los valores indicados, referidos al peso de la ropa seca: No supere los valores indicados, referidos al peso de la ropa seca: ver “Tabla de programas”. ¿Cuánto pesa la ropa? Delicados: utilice el programa 8 para el lavado de las prendas muy delicadas que tienen aplicaciones como strass o lentejuelas. Para el lavado de las prendas de seda o cortinas, seleccione el ciclo 8 y fije el nivel “Delicado” de la opción Se recomienda voltear las prendas antes del lavado e introducir las más pequeñas en la bolsa para el lavado de prendas delicadas. Para obtener mejores resultados, se recomienda el uso de detergente líquido para prendas delicadas. Sistema de equilibrado de la carga Antes de cada centrifugado, para evitar vibraciones excesivas y para distribuir la carga de modo uniforme, el cesto realiza rotaciones a una velocidad ligeramente superior a la del lavado. Si después de varios intentos, la carga todavía no está correctamente equilibrada, la máquina realiza el centrifugado a una velocidad inferior a la prevista. Cuando existe un excesivo desequilibrio, la lavadora realiza la distribución antes que el centrifugado. Para obtener una mejor distribución de la carga y su correcto equilibrado, se aconseja mezclar prendas grandes y pequeñas. Anomalías y soluciones Puede suceder que la lavadora no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver “Asistencia”), controle que no se trate de un problema de fácil solución utilizando la siguiente lista. Anomalías: Posibles causas / Solución: La lavadora no se enciende.

• El enchufe no está introducido en la toma de corriente, o no hace contacto.
• En la casa no hay corriente. El ciclo de lavado no comienza.

La puerta no está correctamente cerrada. El botón ON/OFF no ha sido presionado. El botón START/PAUSE no ha sido presionado. El grifo de agua no está abierto. Se fijó un retraso de la hora de puesta en marcha (ver “Cómo efectuar un ciclo de lavado”). La lavadora no carga agua (En la pantalla aparecerá el mensaje “FALTA AGUA, ABRIR EL GRIFO”).

El tubo de alimentación de agua no está conectado al grifo. El tubo está plegado. El grifo de agua no está abierto. En la casa no hay agua. No hay suficiente presión. El botón START/PAUSE no ha sido presionado. La lavadora carga y descarga agua continuamente.

• El tubo de descarga no está instalado entre los 65 y 100 cm. del suelo (ver “Instalación”).
• El extremo del tubo de descarga está sumergido en el agua (ver “Instalación”).
• La descarga de pared no posee un respiradero. Si después de estas verificaciones, el problema no se resuelve, cierre el grifo de agua, apague la lavadora y llame a la Asistencia. Si la vivienda se encuentra en uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos de sifonaje, por ello la lavadora carga y descarga agua de modo continuo. Para eliminar este inconveniente se encuentran disponibles en el comercio válvulas especiales que permiten evitar el sifonaje.

• El programa no prevé la descarga: con algunos programas es necesario ponerla en marcha manualmente (“Programas y funciones”).
• Se puede utilizar la función FÁCIL PLANCHADO: para completar el programa, pulse el botón START/PAUSE (“Programas y funciones”).
• El tubo de descarga está plegado (ver “Instalación”).
• El conducto de descarga está obstruido. La lavadora vibra mucho durante la centrifugación.

• El cesto, en el momento de la instalación, no fue desbloqueado correctamente (ver “Instalación”).
• La máquina no está instalada en un lugar plano (ver “Instalación”).
• Existe muy poco espacio entre la máquina, los muebles y la pared (ver “Instalación”). La lavadora pierde agua.

• El tubo de alimentación de agua no está bien enroscado (ver “Instalación”).
• El contenedor de detergentes está obstruido (para limpiarlo ver “Mantenimiento y cuidados”).
• El tubo de descarga no está bien fijado (ver “Instalación”). La máquina está bloqueada, la pantalla centellea e indica un código de anomalía (por ej.: F-01, F-..).

• Apague la máquina y desenchúfela, espere aproximadamente 1 minuto y luego vuelva a encenderla. Si la anomalía persiste, llame al Servicio de Asistencia Técnica. Se forma demasiada espuma.

• El detergente no es específico para la lavadora (debe contener algunas de las frases “para lavadora”, “a mano o en lavadora” o similares).
• La dosificación fue excesiva.

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique si la anomalía la puede resolver Ud. solo (ver “Anomalías y soluciones”);
• Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto;
• Si no es así, llame al Servicio de Asistencia técnica autorizado, al número de teléfono indicado en el certificado de garantía. ! No recurra nunca a técnicos no autorizados. Comunique:
• el tipo de anomalía;
• el modelo de la máquina (Mod.);
• el número de serie (S/N ). Esta información se encuentra en la placa aplicada en la parte posterior de la lavadora y en la parte delantera abriendo la puerta. La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor. Ampliación de garantía Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de Piezas y componentes Mano de obra de los técnicos Desplazamiento a su domicilio de los técnicos
