Tipo de producto	Aire acondicionado split mural
Marca	Hitachi
Modelo	RAS-E10HB
Capacidad de refrigeración (BTU/h)	9 000
Capacidad de refrigeración (kW)	2.5
Capacidad de calefacción (kW)	2.8
Alimentación eléctrica	220-240 V, 50 Hz
Dimensiones de la unidad interior (L x A x P)	770 x 250 x 220 mm
Dimensiones de la unidad exterior (L x A x P)	800 x 550 x 300 mm
Peso de la unidad interior	8 kg
Peso de la unidad exterior	30 kg
Tipo de refrigerante	R32
Funciones principales	Refrigeración, calefacción, deshumidificación, ventilación, modo noche, temporizador
Filtro de aire	Filtro lavable y reutilizable
Nivel sonoro unidad interior (dB(A))	22-38
Nivel sonoro unidad exterior (dB(A))	46-52
Control remoto	Mando a distancia infrarrojo incluido
Mantenimiento y limpieza	Limpiar el filtro cada 2 semanas, verificar el drenaje
Consumo eléctrico (refrigeración)	750 W
Consumo eléctrico (calefacción)	820 W
Índice de eficiencia energética (EER/COP)	3.2 / 3.4
Piezas de repuesto y reparabilidad	Disponibles a través del servicio autorizado Hitachi
Seguridad	Protección contra sobretensiones, apagado automático

Preguntas frecuentes - RAS-E10HB HITACHI

¿Cómo limpiar el filtro del aire acondicionado Hitachi RAS-E10HB?

Apague el aparato y desconéctelo. Retire el filtro tirando hacia abajo. Lávelo con agua jabonosa tibia, enjuáguelo y déjelo secar completamente antes de volver a colocarlo. Límpielo cada dos semanas en uso intensivo.

¿Cuál es la temperatura ideal para evitar un consumo excesivo de electricidad?

En modo frío, ajuste la temperatura entre 24 y 26 °C. En modo calor, entre 20 y 22 °C. Cada grado adicional puede aumentar el consumo entre un 7 y un 10 %.

Los códigos de error de la unidad interior parpadean, ¿qué hacer?

Consulte el manual para identificar el código (por ejemplo, parpadeo del indicador LED). Los códigos comunes son: 2 parpadeos = problema del sensor, 4 parpadeos = protección por sobrecarga. Si el problema persiste, póngase en contacto con el servicio técnico.

¿Puedo usar el aire acondicionado sin el mando a distancia?

Sí, el botón de encendido/apagado y función generalmente se encuentran en la unidad interior (debajo de la tapa frontal). Permite un funcionamiento básico en modo automático.

¿Qué tipo de refrigerante se utiliza y es ecológico?

El Hitachi RAS-E10HB utiliza el refrigerante R32, que tiene un potencial de calentamiento global (PCG) de 675, muy inferior al R410A. Es más eficiente y respetuoso con el medio ambiente.

¿Cómo instalar correctamente la unidad exterior?

Colóquela sobre una superficie plana y estable, en el exterior o en un espacio bien ventilado. Respete las distancias mínimas respecto a las paredes (generalmente 10 cm en la parte trasera, 30 cm en los lados). Evite la exposición directa al sol y a la lluvia. Se recomienda una instalación por un profesional.

¿Qué hacer si el aparato no enfría lo suficiente?

Verifique primero el filtro de aire: un filtro obstruido reduce el flujo de aire. Asegúrese de que las puertas y ventanas estén cerradas. Compruebe que la unidad exterior no esté obstruida (hojas, etc.). Si el problema persiste, la carga de refrigerante puede ser insuficiente.

¿Cuál es el consumo eléctrico en modo reposo?

El consumo en reposo es muy bajo, generalmente inferior a 1 W. Para ahorrar energía, desconecte el aparato durante ausencias prolongadas.

El aire acondicionado produce ruidos inusuales, ¿qué hacer?

Un ruido de gorgoteo es normal (flujo de refrigerante). Un chasquido al encenderse también es normal. Si el ruido es fuerte y continuo (vibración, silbido), verifique que el aparato esté bien fijado y que el filtro no esté bloqueado. De lo contrario, llame a un técnico.

¿Dónde puedo encontrar piezas de repuesto para este modelo?

Contacte con un distribuidor autorizado Hitachi o con el servicio al cliente. Las piezas comunes (filtros, mandos a distancia) están disponibles en línea. Utilice el número de modelo exacto RAS-E10HB para realizar el pedido.

MANUAL DE USUARIO RAS-E10HB HITACHI

Manual de instrucciones

Página 21\~30

Para obtener el mejor funcionamiento y asegurar años de uso libre de problemas, lea cuidadosamente este manual de instrucciones.

Οδηγίες χρήσης

Σελίδα31\~40

Manual de instrucciones

Página 21\~30

Para obtener el mejor funcionamiento y asegurar años de uso libre de problemas, lea cuidadosamente este manual de instrucciones.

Οδηγίες χρήσης

Σελίδα31\~40

UNIDAD INTERIOR/UNIDAD EXTERIOR

MODELO

RAS-E10HB/RAC-E10HB RAS-E10HBG/RAC-E10HBG RAS-E14HB/RAC-E14HB RAS-E14HBG/RAC-E14HBG

UNIDAD INTERIORUNIDAD EXTERIOR

Manual de instrucciones

Página 21\~30

Para obtener el mejor funcionamiento y asegurar años de uso libre de problemas, lea cuidadosamente este manual de instrucciones.

Οδηγίες χρήσης

Σελίδα31\~40

El acondicionador de aire de esta habitación es solamente para uso de los consumidores.

No lo utilice para la conservación de alimentos, animales, plantas, máquinas de precisión, obras de arte, medicamentos o similar.

PRECAUCIONES DE SEGURIDAD

• Para un uso correcto de la unidad, lea detenidamente las "Precauciones de seguridad" atentamente antes de utilizarla.
• Preste especial atención a los signos de "Advertencia" y "Precaución". La sección "Advertencia" contiene instrucciones que, de no seguirse al pie de la letra, pueden provocar la muerte o lesiones graves. La sección "Precaución" contiene instrucciones cuyo incumplimien to puede tener graves consecuencias. Respete estrictamente todas las instrucciones para garantizar la seguridad.
• Los símbolos tienen los siguientes significados. (A continuación se especifican ejemplos de símbolos.)

Asegúrese de conectar la línea a tierra.	El signo de la figura indica prohibición.
Indica las instrucciones que deben seguirse.

Después de leerlo, guarde este manual para referencias futuras.

PRECAUCIONES DURANTE LA INSTALACIÓN

[1037]ADVER-TENCIA	No vuelva a montar la unidad.Pueden producirse fugas de agua, averías, cortocircuitos o incendios si vuelve a montarla usted mismo/a.	PROHIBICIÓN
	Confíe la instalación de la unidad a su agente de ventas o a un técnico cualificado.Pueden producirse fugas de agua, cortocircuitos o incendios si instala la unidad usted mismo.
	Use la línea de tierra.No instale el cable de tierra en las proximidades de tuberías de gas o de agua, de un pararrayos ni tampoco del cableado a tierra del teléfono. Una instalación incorrecta de la línea de tierra puede provocar una descarga eléctrica o un incendio.	CONECTE LA LÍNEA DE TIERRA
	Asegúrese de utilizar el conjunto de tuberías especificado para R410A. De lo contrario, pueden producirse averías o roturas en las tuberías de cobre.
PRECAU-CIÓN	En función de la ubicación de montaje de la unidad, debe instalarse un interruptor.Sin un interruptor, existe peligro de descarga eléctrica.	PROHIBICIÓN
	No instale la unidad en las proximidades de un lugar en el que haya gas inflamable. La unidad exterior puede incendiarse si hay fugas de gas inflamable en el entorno.
	Asegúrese de que el agua circule sin obstáculos cuando instale la manguera de desagüe.
	Asegúrese de utilizar una fuente de alimentación monofásica de 220 V-230 V.El uso de otras fuentes de alimentación puede provocar que los componentes eléctricos se recalienten y causen un incendio.	PROHIBICIÓN

ADVERTENCIA	Si se produce alguna situación anómala (por ejemplo, olor a quemado), deje de utilizar la unidad y desconecte el disyuntor. Póngase en contacto con su agente. Si continúa utilizando la unidad en una situación anómala, pueden producirse averías, cortocircuitos o incendios.
	Póngase en contacto con su agente para las tareas de mantenimiento. Un mantenimiento incorrecto realizado por usted mismo/a puede provocar descargas eléctricas e incendios.
	Póngase en contacto con su agente si necesita retirar y volver a instalar la unidad. Puede producirse una descarga eléctrica o un incendio si retira y vuelve a instalar la unidad usted mismo/a de forma incorrecta.

PRECAUCIONES DURANTE EL USO

ADVER-TENCIA	Evite un período prolongado de flujo de aire directo para proteger su salud.
	No coloque objetos como varillas finas en el panel del ventilador y en el lado de aspiración, porque el interior del ventilador de alta velocidad puede provocar una situación de peligro.
	No use ningún conductor como hilo fusible, ya que podría provocar un accidente de fatales consecuencias.
	Durante una tormenta, desconecte la parte superior del enchufe y apague el interruptor.
	No debe haber botes de aerosol y otros envases inflamables en un radio de 1 metro de las salidas de aire de las unidades interior y exterior. La presión interna del envase de aerosol podría aumentar como consecuencia del aire caliente, provocando un reventón. PROHIBICIÓN
PRECAUTIONS DURING OPERATION
PRECAU-CIÓN	El producto debe utilizarse de acuerdo con la especificación del fabricante y no se le dará ningún otro uso. PROHIBICIÓN
	No intente utilizar la unidad con las manos húmedas, ya que podría sufrir un accidente mortal. NO MOJAR
	Cuando utilice la unidad con equipos térmicos, ventile regularmente la estancia para evitar la insuficiencia de oxígeno. OBSERVE ESTRICTA-MENTE LAS PRECAU-CIONES
	No dirija el aire frío que sale del panel del aparato de aire acondicionado directamente hacia aparatos de calefacción domésticos, ya que podría afectar a su rendimiento (por ejemplo una tetera eléctrica, un horno, etc.).
	Asegúrese de que el marco de montaje exterior esté siempre estable, firme y sin defectos. En caso contrario, la unidad exterior puede desplomarse, con el consiguiente peligro. PROHIBICIÓN
	No lave la unidad con agua ni coloque ningún recipiente de agua, como un florero, en la unidad interior. Pueden producirse fugas eléctricas y causar una descarga eléctrica.
	No coloque plantas directamente debajo de la corriente de aire, ya que es nocivo para ellas. PROHIBICIÓN
	Asegúrese de detener el funcionamiento utilizando el mando a distancia y apagar el interruptor durante la limpieza, ya que el ventilador de alta velocidad dentro de la unidad puede causar peligro.
	Desconecte el interruptor si no tiene previsto utilizar la unidad durante un período prolongado. [APAGADO]
	No se suba a la unidad exterior ni coloque objetos sobre la misma. PROHIBICIÓN
	Cuando utilice la unidad con la puerta y las ventanas abiertas (la humedad de la estancia siempre es superior al 80%), y con el deflector de aire orientado hacia abajo o moviéndose automáticamente durante un largo período de tiempo, se condensará agua en el deflector de aire y goteará ocasionalmente. Sus muebles pueden mojarse. Por lo tanto, no utilice el aparato en estas condiciones durante un periodo prolongado. PROHIBICIÓN
	Si el calor de la estancia es superior a la capacidad de refrigeración o calefacción de la unidad (por ejemplo: entran más personas en la estancia, uso de equipos de calefac-ción etc.), no se podrá alcanzar la temperatura preestablecida de la estancia.
	La limpieza de la unidad interior debe ser realizada por personal autorizado. Consulte a su agente de ventas. El uso de un detergente comercial o productos similares puede dañar las partes plásticas o atascar la tubería de desagüe, haciendo que el agua gotee con el consiguiente riesgo de provocar una descarga eléctrica. PROHIBICIÓN
	No toque la salida de aire, la superficie inferior de aluminio ni la aleta de aluminio de la unidad exterior. Podría lesionarse.
	NO TOCAR
	No toque el tubo de refrigerante y la válvula de conexión. Puede sufrir quemaduras. NO TOCAR
	Este dispositivo no está diseñado para ser utilizado por niños o personas con minusvalías cognitivas, a menos que sean supervisados adecuadamente por una persona responsable que se asegure de que lo utilicen de manera segura. Es preciso vigilar a los niños para que no jueguen con el dispositivo.

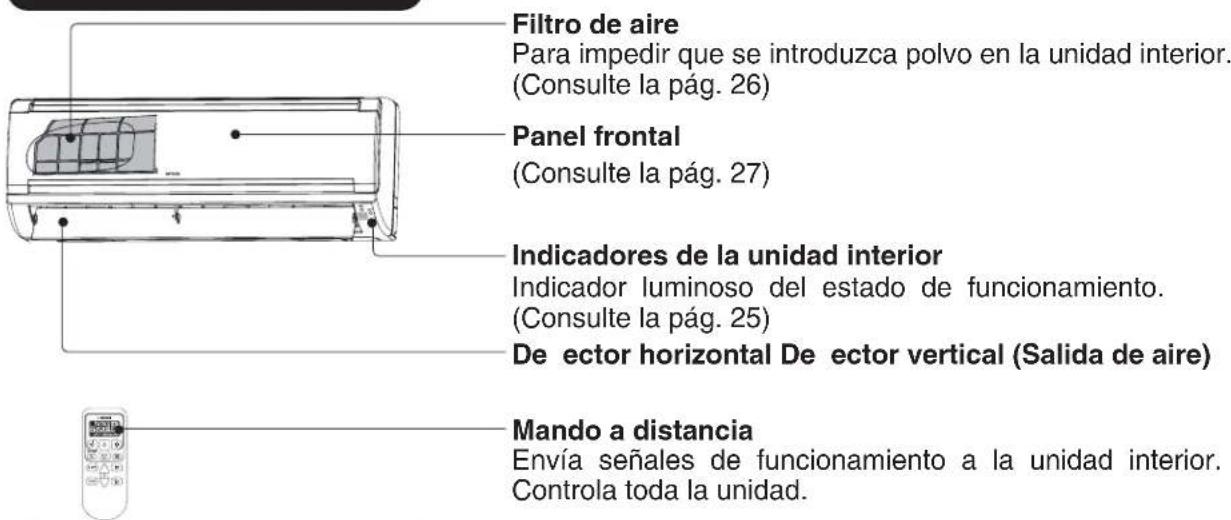

NOMBRES Y FUNCIONES DE CADA COMPONENTE UNIDAD INTERIOR NOMBRE DEL

UNIDAD INTERIOR

UNIDAD EXTERIOR

RAC-E10HB RAC-E10HBG RAC-E14HB RAC-E14HBG

Salida de aire

Durante la operación de "calefacción", la unidad emite aire frío; durante las operaciones de "refrigeración" y "deshumidificación", aire caliente.

Desagüe (parte inferior)
Terminal de tierra inferior del lateral)

Manguera de drenaje

Extrae el agua de deshumidificación de la unidad interior a la exterior durante las operaciones de "refrigeración" y "deshumidificación".

Tubería y cableado

Entradas de aire (lados posterior e izquierdo)

Acerca de la unidad exterior:

- Cuando se selecciona "Stop" durante el funcionamiento de la unidad interior, el ventilador de la unidad exterior sigue girando durante 10 a 60 segundos para enfriar las partes eléctricas.

- Durante la operación de calefacción, se acumula agua o agua condensada debido al desescarche. No cubra el desagüe de la unidad exterior ya que en áreas frías el agua se podría congelar.

- Si la unidad externa va colgada en el techo, instale el manguito y la manguera de drenaje en el desagüe y vacíe el agua.

NOMBRE DEL MODELO Y DIMENSIONES

MODELO	ANCHO (mm)	ALTO (mm)	PROFUNDIDAD (mm)
RAS-E10HB, RAS-E10HBG	780	280	210
RAS-E14HB, RAS-E14HBG
RAC-E10HB, RAC-E10HBG	660530278
RAC-E14HB, RAC-E14HBG

INDICADORES DE LA UNIDAD INTERIOR

Este piloto se enciende durante el funcionamiento de la unidad.

El indicador luminoso de funcionamiento parpadea en los siguientes casos, durante la función de calefacción.

(1) Mientras se precalienta

Durante unos 2-3 minutos después de ponerse en marcha.

(2) Durante el proceso de desescarche

El desescarche se realizará aproximadamente cada hora durante 5-10 minutos, y siempre que que se forme escarcha en el intercambiador de calor de la unidad exterior.

INTERRUPTOR TEMPORAL

PREAUCIÓN

Desconecte el interruptor si la unidad no va a utilizarse durante un período prolongado.

Utilice este interruptor para poner en marcha y detener el aparato cuando el mando a distancia no funcione.

• Al pulsar el interruptor temporal, el funcionamiento tendrá lugar en modo automático.
• Cuando el aparato funcione usando el interruptor temporal tras apagarlo y encenderlo de nuevo, lo hará en modo automático.

Si la alimentación permanece encendida y la unidad no se usa, el circuito de control consumirá un poco de energía. Para ahorrar energía, desconecte el interruptor de alimentación (o el enchufe, cuando la unidad interior se alimenta de la exterior).

■ Controla el funcionamiento y la configuración del programador. El alcance del mando es de unos 7 metros. Si la iluminación interior es controlada electrónicamente, el alcance del mando puede ser menor.

Precauciones de uso

• No exponga el mando a distancia a la luz solar directa ni a altas temperaturas.
• No lo tire al suelo y protéjalo del agua.
• Si presiona la tecla FUNCIÓN durante el funcionamiento, el aire acondicionado podría pararse durante 3 minutos para proteger su equipo antes de ponerse nuevamente en funcionamiento.

FUNCIONAMIENTO MANUAL (Calefacción - Deshumidificación - Refrigeración)

Por favor, tenga en cuenta las siguientes condiciones cuando quiera configurar manualmente el modo de funcionamiento, la temperatura y la velocidad del ventilador.

CALEFACCIÓN DESHUMIDIFICACIÓN REFRIGERACIÓN
Temperatura exterior24°C	Temperatura Ambiente16°C	Temperatura exteriorarriba de 21°C

1 SELECCIÓN DE MODO

- Cada vez que presione este tecla, el modo cambiará como se indica a continuación.

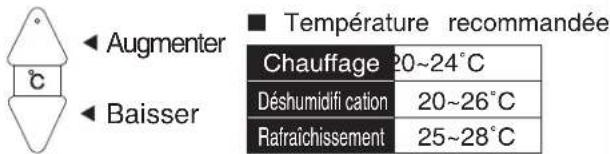

2 CONFIGURACIÓN DE LA TEMPERATURA AMBIENTE

Arriba

Abajo

■ Temperatura Recomendada

- La función frío no comenzará si la confi guración de temperatura es más alta que la temperatura ambiente actual.

3 VELOCIDAD DEL VENTILADOR

- Cada vez que presione esta tecla, la velocidad del ventilador cambiará de acuerdo a la siguiente secuencia.

- CALEFACCIÓN REFRIGERACIÓN } AUTO → HIGH → MED → LOW → SILENT

- DESHUMIDIFICACIÓN : LOW > SILENT

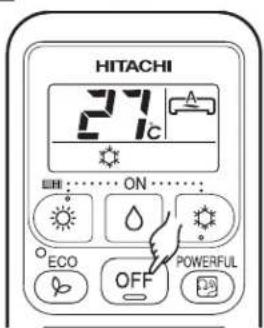

4 Presione el OFF botón (DETENER)

- La función se para con un bip.

USO DEL PROGRAMADOR

■ Hay un programador de ENCENDIDO y otro de APAGADO.

Uso del programador

1 OFF Confi guración de HORA DE APAGADO

• Seleccione la HORA DE APAGADO presionando la tecla (APAGADO).
• La hora cambiará de acuerdo a la siguiente secuencia al presionar la tecla.

■ Detención a la hora establecida

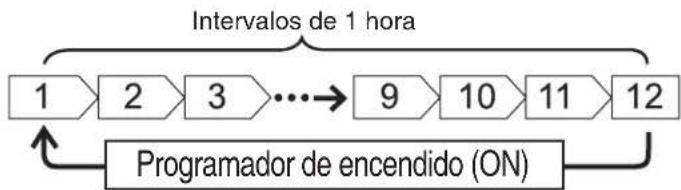

2 ON Confi guración de HORA DE ENCENDIDO

• Seleccione la HORA DE ENCENDIDO presionando la tecla ON (ENCENDIDO).
• La hora cambiará de acuerdo con la siguiente secuencia cuando presiona la tecla.
    note right of A: "Intervalos de 1 hora"
    note right of H: "Programador de encendido (ON)"

FUNCIÓN MÁXIMA POTENCIA

• Pulsando la tecla (POWERFUL) durante las funciones AUTOMÁTICA, CALEFACCIÓN, DESHUMIDIFICACIÓN, REFRIGERACIÓN o VENTILADOR, el aire acondicionado realiza la función con su máxima potencia.
• Durante la función MÁXIMA POTENCIA, el aire más frío o más caliente será expulsado desde dentro de la unidad para REFRIGERAR o CALENTAR respectivamente.

START

Pulse la tecla de (MÁXIMA POTENCIA) durante esta función.

• Se muestra “ 📋 ” en la pantalla LCD. La función MÁXIMA POTENCIA dura 20 minutos. Una vez terminado, se activa automáticamente la última función que había antes de seleccionar la función de MÁXIMA POTENCIA.

CANCEL

Pulse la tecla (MÁXIMA POTENCIA) de nuevo.

- “ ”desaparece del LCD.

NOTA

• Cuando se selecciona el modo ECO o modo LEAVE HOME (Irse de casa), la función de MÁXIMA POTENCIA se cancela.
• Durante la función MÁXIMA POTENCIA, la capacidad del aire acondicionado no aumentará en los siguientes casos:
• si el aire acondicionado ya se está ejecutando a su máxima capacidad.
• justo antes de la función descongelar (cuando el aire acondicionado está ejecutando la función CALEFACCIÓN).
• Si hubiera un reinicio automático, la función MÁXIMA POTENCIA se anulará y volverá a la función anterior.

FUNCIÓN IRSE DE CASA (LH-LEAVE HOME)

■ Evite que la temperatura de la habitación baja demasiado configurando la temperatura a 10 grados automáticamente cuando no haya nadie en casa.

START

Pulse la tecla CALEFACCIÓN durante 3-5 segundos para iniciar la función Irse de casa.

• La temperatura de la habitación se establece automáticamente a 10 grados.
• Se muestra en la pantalla LCD“ 🚙 ”, “ LH ”, “ 🚠 ”, “ 10°C ”.

CANCEL

Pulse la tecla OFF (APAGAR).

Cambiar a otro Modo de funcionamiento.

NOTA

- Durante la función Irse de casa, la velocidad del ventilador y la posición del deflector de aire horizontal no se pueden cambiar.

FUNCIÓN ECO

■ Función de ahorro de energía cambiando la configuración de la temperatura y limitando el valor de consumo máximo de energía.

NOTA

• En caso de que el consumo de energía ya sea bajo, la función ECO no reducirá más el consumo.
• Si pulsa la tecla MÁXIMA POTENCIA, la función de ahorro de energía ECO se anulará.
• Después de un reinicio automático, la función ECO se anulará y el equipo volverá a funcionar en el modo anteriormente seleccionado.

CÓMO AJUSTAR LA DIRECCIÓN DEL FLUJO DE AIRE

1 Ajuste el fl ujo de aire hacia arriba y hacia abajo.

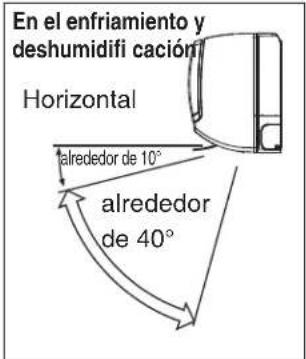

De acuerdo con el funcionamiento, el deflector de aire horizontal se colocará automáticamente en el ángulo adecuado para cada modo de funcionamiento. El deflector puede oscilar arriba y abajo y también colocarse en el ángulo deseado utilizando la tecla “(OSCILACIÓN AUTOMÁTICA)”.

• Si se presiona una vez la tecla “ (OSCILACIÓN AUTOMÁTICA)”, el defl ector horizontal oscilará arriba y abajo. Si se presiona una segunda vez, el defl ector se detendrá en la posición actual. Es posible que haya que esperar varios segundos (unos 6 segundos) antes de que el defl ector se empiece a mover.
• La rejilla de ajuste del defl ector de aire horizontal se muestra a la derecha.
• Cuando se detiene el funcionamiento, el deflector horizontal se mueve y se detiene en la posición en la que se cierre la salida de aire.

PRECAUCIÓN

- En la función de refrigeración, no mantenga el defl ector horizontal oscilando durante mucho tiempo. Se podrían formar gotas de agua en el defl ector horizontal y caer sobre los objetos.

② Ajuste el fl ujo de aire a izquierda y a derecha.

Sujete el deflector de aire vertical como se muestra en el dibujo y ajuste el fl ujo de aire a izquierda y a derecha.

SUSTITUCIÓN DE LAS PILAS DEL MANDO A DISTANCIA

1 Retire la tapa tal como se muestra en la fi gura y extraiga las pilas gastadas.

2 Instale las pilas nuevas. Insértelas en la dirección que se indica en el compartimiento.

PRECAUCIÓN

1. No utilice una combinación de pilas nuevas y viejas, ni de pilas distintas.
2. Extraiga las pilas si no tiene previsto utilizar el mando a distancia durante al menos 2 ó 3 meses.

Empuje y tire en la dirección de la fl echa.

La limpieza y el mantenimiento deben ser realizados anualmente por personal cualificado. Antes de limpiar, detenga el funcionamiento y apague la unidad.

1. FILTRO DE AIRE

Por favor, limpie el filtro una vez cada dos semanas aproximadamente. Al hacerlo, además, ahorrará energía. Si el filtro de aire está lleno de polvo, el flujo de aire y la capacidad de refrigeración se verán afectados. Además, la unidad podría producir ruido. Asegúrese de limpiar el filtro según el procedimiento que se indica a continuación.

PROCEDIMIENTO

Abra con cuidado el panel frontal y retire el fi ltro.

Aspire el polvo del fi ltro de aire con un aspirador. Si se ha acumulado demasiado polvo, lave el fi ltro con un detergente y aclárelo a conciencia. A continuación, déjelo secar a la sombra.

- Sujete los filtros con la señal FRONT (Frontal) hacia delante, e insértelos en su lugar.

- Después de colocar los fi ltros, empuje el panel frontal por los tres puntos indicados por las fl echas, tal como se indica en la fi gura, y ciérrelo.

• No lo lave con agua caliente a más de 40°C. El filtro podría encogerse.
• Después de lavarlo, elimine todo resto de humedad y déjelo secar a la sombra; no lo exponga directamente a la luz del sol. El fi ltró podría encogerse.
• No haga funcionar la unidad sin fi Itro. Podría dañarse la unidad.

2. LIMPIEZA DEL PANEL FRONTAL

- Retire el panel frontal y lávelo con agua limpia. Frótelo con una esponja suave. Después de utilizar detergente neutro, aclare concienzudamente con agua limpia.

- Si prefiere no retirar el panel frontal, limpielo con un paño seco suave. Limpie el mando a distancia con un paño seco suave.

- Seque concienzudamente los restos de humedad. Si deja restos de humedad en los indicadores o en el receptor de señales de la unidad interior, el funcionamiento se podría ver afectado.

Método para retirar el panel frontal.

Asegúrese de sujetar el panel frontal con ambas manos al extraerlo y al insertarlo.

Extracción del panel frontal

- Una vez que haya abierto por completo el panel frontal con ambas manos, empuje el brazo derecho hacia el interior para soltarlo y, mientras lo cierra ligeramente, sáquelo hacia delante.

Inserción del panel frontal

- Mueva los ejes de los brazos izquierdo y derecho hacia el tramo de la unidad e insértelos de forma segura en los agujeros.

PRECAUCIÓN

• Al limpiarlo, no derrame ni dirija el agua directamente al cuerpo de la unidad, ya que podría provocar un cortocircuito.
• No utilice nunca agua caliente (por encima de los 40°C), gasolina, ácido, disolvente o un cepillo, porque podría dañar la superficie y el revestimiento de plástico.

3. MANTENIMIENTO ANTES DE UN LARGO PERÍODO DE INACTIVIDAD

• Haga funcionar la unidad en el modo (REFRIGERACIÓN), a una temperatura de 32 °C y con el ventilador en velocidad ALTA durante aproximadamente medio día (en un día con buen tiempo), y seque totalmente la unidad.
• Desenchufe la unidad de la toma de alimentación. O apague el interruptor.

CAPACIDADES

Capacidad de calefacción

- Esta unidad de aire acondicionado de interior utiliza un sistema de bomba de calor que absorbe el calor exterior y lo transfiere a la habitación que se quiere calentar. Conforme baja la temperatura ambiente, también se reduce la capacidad de calefacción. En tal situación, el inversor trabaja para incrementar la velocidad del compresor, a fin de evitar que se reduzca la capacidad de calefacción de la unidad. Si la unidad sigue sin calentar lo suficiente, deben utilizarse otros aparatos de calefacción para aumentar su rendimiento

PRECAUCIÓN

No utilice una cocina u otros dispositivos de generación de altas temperaturas cerca de la unidad interior.

- Esta unidad de aire acondicionado ha sido diseñada para calentar una habitación entera, por lo que puede pasar algún tiempo antes de que sienta el calor. Se recomienda la utilización del programador para un calentamiento previo de la habitación antes de la hora deseada.

Capacidad de refrigeración y deshumidifi cación

- Si el calor ambiente supera la capacidad de refrigeración de la unidad (por ejemplo, si en la habitación hay muchas personas o se están utilizando otros aparatos de calefacción), es posible que no se alcance la temperatura ambiente seleccionada.

COMPRUEBE LOS SIGUIENTES PUNTOS CADA SEIS MESES O ANUALMENTE. SI NECESITA AYUDA, PÓNGASE EN CONTACTO CON SU DISTRIBUIDOR.

1		[00K2]ADVERTENCIA	Compruebe que la línea de tierra de la unidad esté correctamente conectada.Si la línea de tierra está desconectada o defectuosa, pueden producirse daños en la unidad o descargas eléctricas.
2		⚠️ADVERTENCIA	Compruebe que el bastidor de fijación no se haya oxidado en exceso, y que la unidad exterior no se haya inclinado o esté inestable.Podría soltarse y caer, causando lesiones.

SERVICIO POSVENTA Y GARANTÍA

ANTES DE SOLICITAR SERVICIO, COMPRUEBE LOS SIGUIENTES PUNTOS.

SITUACIÓN COMPRUEBE LOS SIGUIENTES PUNTOS
(CAC3)(El visualizador está tenue o no muestra nada.)	¿Es necesario cambiar las pilas?¿Se han colocado las pilas en la posición correcta?
	¿Está el fusible en buenas condiciones?¿Es el voltaje demasiado alto o bajo?¿Está el interruptor en la posición ON (funcionamiento)?¿Está enchufado el cable de alimentación?¿Ha habido algún apagón?
	¿Está el filtro de aire obstruido por el polvo?¿Es correcta la temperatura seleccionada?¿Se ha ajustado correctamente la posición de los deflectores horizontales al modo de funcionamiento seleccionado?¿Están obstruidas las entradas de aire de las unidades interiores o exteriores?¿Está la velocidad del ventilador en “BAJA” o “SILENCIOSO”?

Las siguientes circunstancias no indican un fallo de la unidad de aire acondicionado.

Durante el proceso de calefacción,el indicador luminoso de funciona-miento parpadea y la unidad deja de emitir aire
	La unidad se está preparando para emitir aire caliente. Por favor espere.
	La unidad exterior se está desescarchando. Por favor espere.
Sonidos sibilantes o gaseosos	Ruido de la circulación del refrigerante por el tubo o la válvula a causa de un ajuste del caudal de flujo.
Chirridos	Ruido generado por la expansión o contracción de la unidad debido a cambios de temperatura.
Crujidos	Ruido generado por un cambio de la velocidad de giro del ventilador de la unidad interior, cuando se pone en marcha.
Chasquidos Ruido de la válvula motorizada cuando se enciende la unidad.
Ruidos de filtración	Ruido que produce el ventilador cuando aspira el aire presente en la manguera de drenaje y expulsa agua de deshumidificación acumulada en el colector del agua de condensación. Para obtener más detalles, consulte a su distribuidor.
Cambio de ruidos de funcionamiento	El ruido del funcionamiento cambia debido a las variaciones de potencia en función de los cambios de la temperatura ambiente.
Generación de vapor	Se produce vapor cuando el aire interior de la habitación es enfriado de forma rápida por el aire acondicionado.
Vapor emitido por la unidad exterior	El agua generada durante el proceso de desescarche se evapora y esto produce vapor.
Olores	Los olores y las partículas de humo, comida, cosméticos, etc., presentes en el ambiente, se adhieren a la unidad y vuelven a ser expulsados a la habitación por la corriente de aire.
La unidad exterior sigue funcionando a pesar de que se ha apagado.	La unidad está desescarchando. Una vez detenido el proceso de calefacción, el microordenador comprueba si hay escarcha acumulada en la unidad exterior y ordena al equipo que realice el desescarche automático, si es necesario.
El indicador luminoso de funcionamiento parpadea.	Indica que la unidad se está precalentando o a punto de realizar el desescarche. El piloto seguirá parpadeando mientras el circuito de protección o el sensor de precalentamiento estén en funcionamiento (cuando el equipo se detenie durante el precalentamiento y luego se reinicia), o mientras el modo de funcionamiento cambie de refrigeración a calefacción.
No se alcanza la temperatura seleccionada.	La temperatura ambiente actual puede ser ligeramente distinta al valor del mando a distancia en función del número de personas presentes en la habitación y de las condiciones interiores y exteriores.

- Si tras las inspecciones mencionadas la unidad sigue sin funcionar normalmente, desactive el disyuntos y pó ngase en contacto de inmediato con el agente de ventas.

Póngase en contacto inmediatamente con o servicio técnico si se produce alguna de las siguientes circunstancias:

• El interruptor se apaga o el fusible se funde con frecuencia.
• El funcionamiento del interruptor no es estable.
• Se han introducido accidentalmente elementos extraños o agua en el interior de la unidad.
• El cable de alimentación se calienta en exceso o el material aislante está roto o deteriorado.
• El indicador luminoso del temporizador, en el visualizador de la unidad interior, parpadea.

( Puesto que la naturaleza del fallo puede identificarse por el ciclo del parpadeo, compruebe el ciclo antes de apagar el interruptor. )

- Durante el funcionamiento silencioso o durante su detención, se pueden producir ocasionalmente las siguientes circunstancias, que no suponen un funcionamiento anormal.

(1) Leve ruido del fluido en el ciclo de refrigeración.
(2) Leve ruido de fricción en la cubierta del ventilador, que se enfría y calienta gradualmente cuando se detiene.

- Es posible que la unidad interior emita un mal olor debido al humo y las partículas de comida, cosméticos, etc., que se han adherido a ella. Limpie con regularidad el filtro de aire y el evaporador para reducir los olores.

- Si la unidad de aire acondicionado sigue sin funcionar correctamente después de realizar estas inspecciones, póngase en contacto con o servicio técnico. Indique al distribuidor el modelo de la unidad, el número de fabricación y la fecha de instalación. Explíquele también en qué consiste la avería.

Tenga presente lo siguiente:

Al encender el equipo, especialmente cuando la habitación está poco iluminada, pueden producirse leves fluctuaciones del brillo. Esto no tiene ninguna importancia.

Se deben observar las normas de la compañía de electricidad local.

HITACHI

Manual de instrucciones

Página 21\~30

Para obtener el mejor funcionamiento y asegurar años de uso libre de problemas, lea cuidadosamente este manual de instrucciones.

Οδηγίες χρήσης

Σελίδα31\~40

Manual de instrucciones Página 21\~30

Para obtener el mejor funcionamiento y asegurar años de uso libre de problemas, lea cuidadosamente este manual de instrucciones.

2 RÉGLAGE DE TEMPÉRATURE AMBIANTE
