MANUAL DE USUARIO HD 7 16 C KARCHER

HD 5/11 C HD 5/17 C, HD 5/17 C Plus HD 6/12-4 C HD 6/15 C, HD 6/15 C Plus HD 7/16 C, HD 7/16 C Plus HD 7/18 C, HD 7/18 C Plus

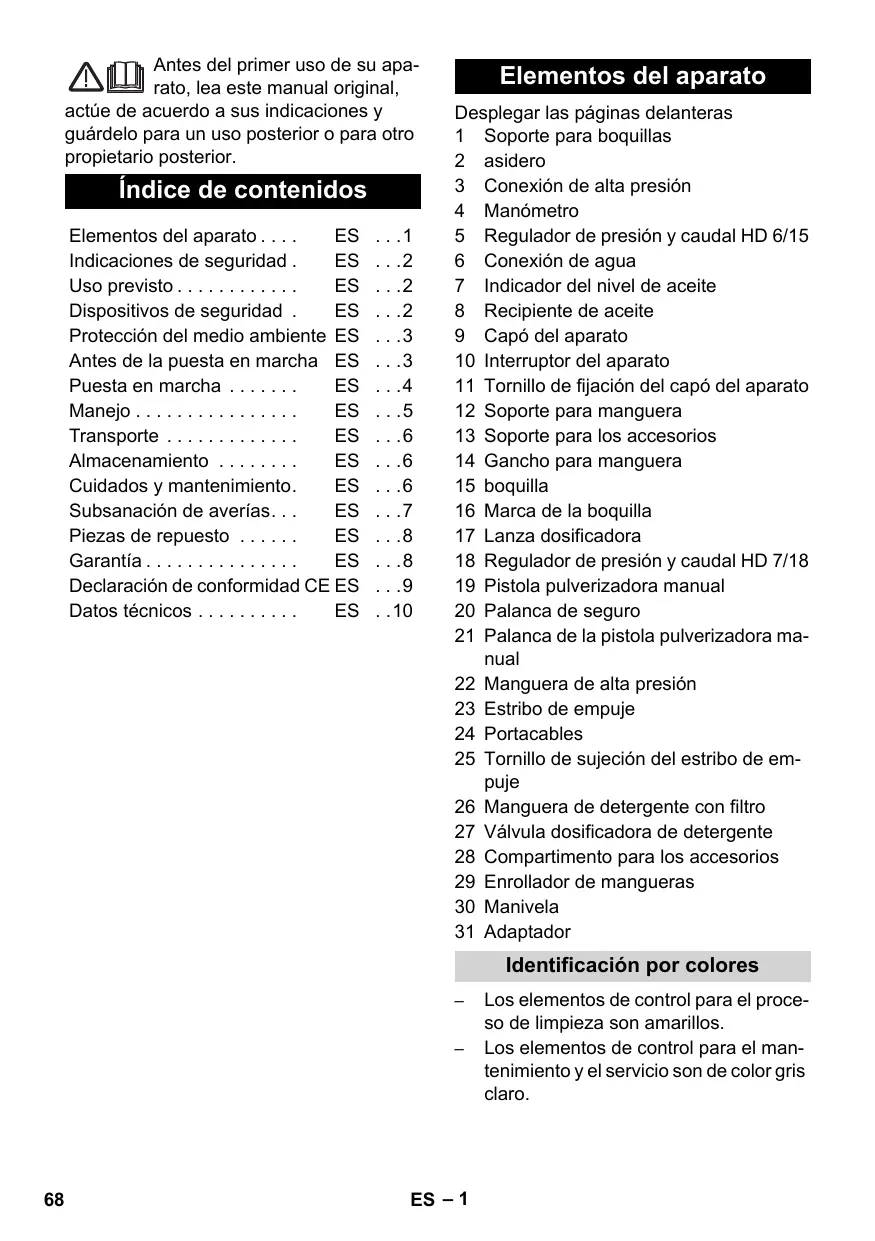

Antes del primer uso de su aparato, lea este manual original, Español actúe de acuerdo a sus indicaciones y guárdelo para un uso posterior o para otro propietario posterior. Índice de contenidos Elementos del aparato . . . . Indicaciones de seguridad . Uso previsto . . . . . . . . . . . . Dispositivos de seguridad . Protección del medio ambiente ES Antes de la puesta en marcha ES Puesta en marcha . . . . . . . Manejo . . . . . . . . . . . . . . . . Transporte . . . . . . . . . . . . . Almacenamiento . . . . . . . . Cuidados y mantenimiento. Subsanación de averías. . . Piezas de repuesto . . . . . . Garantía . . . . . . . . . . . . . . . Declaración de conformidad CE ES Datos técnicos . . . . . . . . . .

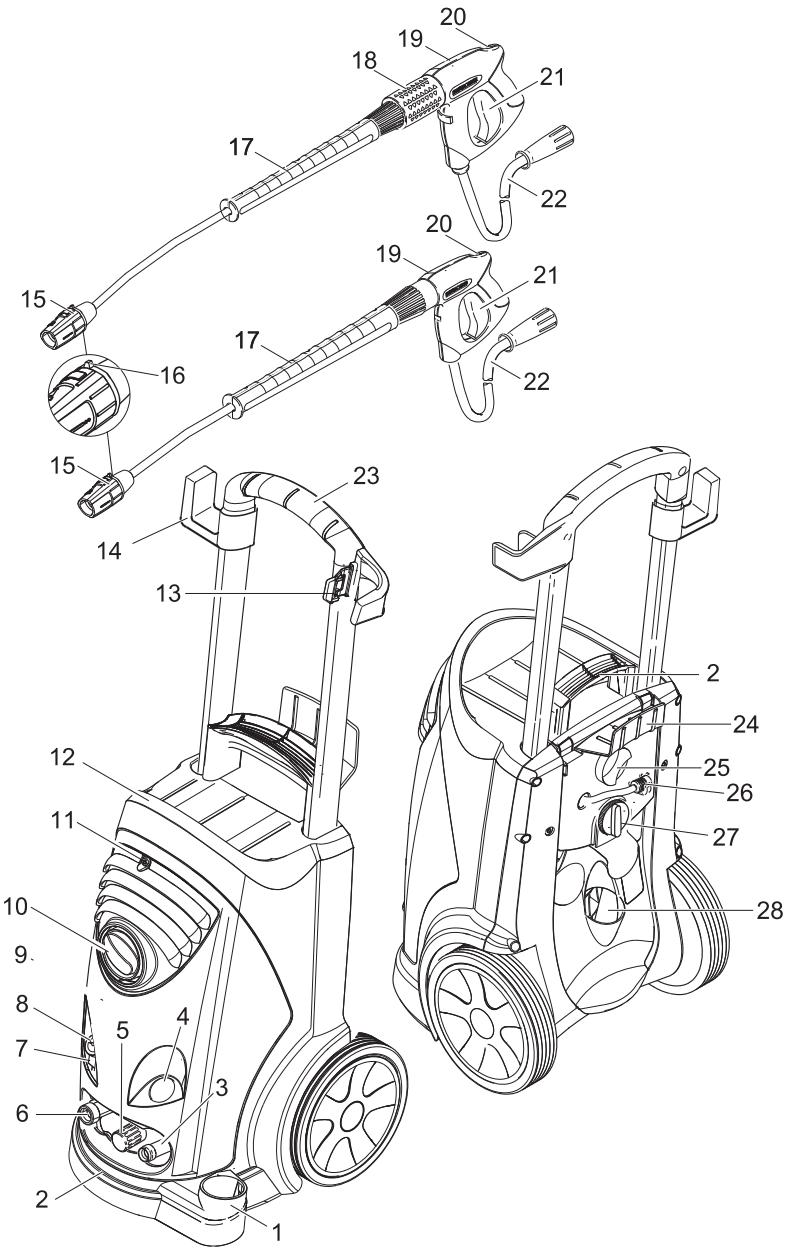

Elementos del aparato Desplegar las páginas delanteras 1 Soporte para boquillas 2 asidero 3 Conexión de alta presión 4 Manómetro 5 Regulador de presión y caudal HD 6/15 6 Conexión de agua 7 Indicador del nivel de aceite 8 Recipiente de aceite 9 Capó del aparato 10 Interruptor del aparato 11 Tornillo de fijación del capó del aparato 12 Soporte para manguera 13 Soporte para los accesorios 14 Gancho para manguera 15 boquilla 16 Marca de la boquilla 17 Lanza dosificadora 18 Regulador de presión y caudal HD 7/18 19 Pistola pulverizadora manual 20 Palanca de seguro 21 Palanca de la pistola pulverizadora manual 22 Manguera de alta presión 23 Estribo de empuje 24 Portacables 25 Tornillo de sujeción del estribo de empuje 26 Manguera de detergente con filtro 27 Válvula dosificadora de detergente 28 Compartimento para los accesorios 29 Enrollador de mangueras 30 Manivela 31 Adaptador Identificación por colores

ES – 1 Los elementos de control para el proceso de limpieza son amarillos. Los elementos de control para el mantenimiento y el servicio son de color gris claro. Indicaciones de seguridad

Uso previsto ¡Antes de la primera puesta en marcha lea sin falta las instrucciones de uso y las instrucciones de seguridad n.° 5.951-949! Respetar las normativas vigentes nacionales correspondientes para eyectores de líquidos. Respetar las normativas vigentes nacionales correspondientes de prevención de accidentes. Los eyectores de líquidos deben ser examinados regularmente y tiene que guardarse una copia escrita de la revisión. Utilizar exclusivamente esta limpiadora a presión – la limpieza con chorros a baja presión y detergente (p. ej., limpieza de máquinas, vehículos, edificios, herramientas), – para limpiar con el chorro a alta presión sin detergente (p. ej. limpieza de fachadas, terrazas, herramientas de jardinería). Recomendamos que use la fresadora de suciedad para la suciedad más resistente. Dispositivos de seguridad Símbolos del manual de instrucciones Válvula de derivación con presostato Peligro Para un peligro inminente que acarrea lesiones de gravedad o la muerte. 몇 Advertencia Para una situación que puede ser peligrosa, que puede acarrear lesiones de gravedad o la muerte. Precaución Para una situación que puede ser peligrosa, que puede acarrear lesiones leves o daños materiales. Símbolos en el aparato Los chorros a alta presión pueden ser peligrosos si se usan indebidamente. No dirija el chorro hacia personas, animales o equipamiento eléctrico activo, ni apunte con él al propio aparato. De acuerdo con las normativas vigentes, está prohibido utilizar el aparato sin un separador de sistema en la red de agua potable. Se debe utilizar un separador de sistema apropiado de la empresa Kärcher o, alternativamente, un separador de sistema que cumpla la norma EN 12729 tipo BA. El agua que haya pasado por un separador del sistema será catalogada como no potable. Al reducir la cantidad de agua con la regulación de presión y caudal se abre la válvula de rebose y una parte del agua refluye al lado de succión de la bomba. Cuando se suelta la palanca de la pistola pulverizadora manual, un presostato desconecta la bomba y el chorro de alta presión se para. Cuando se acciona la palanca, se conecta la bomba nuevamente. Válvula de seguridad (sólo HD 7/18) La válvula de seguridad se abre si se sobrepasa la sobrepresión de servicio admisible; el agua fluye de nuevo hacia el lado de aspiración de la bomba. La válvula de derivación, el presostato y la válvula de seguridad vienen ajustados y precintados de fábrica. Los ajustes los deben realizar solamente el servicio postventa. ES – 2

Protección del medio ambiente Montaje de los accesorios Los materiales empleados para el embalaje son reciclables y recuperables. No tire el embalaje a la basura doméstica y entréguelo en los puntos oficiales de recogida para su reciclaje o recuperación. Los aparatos viejos contienen materiales valiosos reciclables que deberían ser entregados para su aprovechamiento posterior. Evite el contacto de baterías, aceites y materias semejantes con el medioambiente. Por este motivo, entregue los aparatos usados en los puntos de recogida previstos para su reciclaje. Indicaciones sobre ingredientes (REACH) Encontrará información actual sobre los ingredientes en: www.kaercher.com/REACH Antes de la puesta en marcha Desembalar

Comprobar el contenido del paquete al desembalar. En caso de daños de transporte informe inmediatamente al fabricante. Monte la boquilla en la lanza dosificadora (la marca del aro de apoyo tiene que estar arriba). Conectar la lanza dosificadora con la pistola pulverizadora manual. Nota Sólo para HD 7/10 CXF: En caso de haber poco espacio, el adaptor suministrado se puede montar directamente en la pistola pulverizadora manual. En el caso de aparatos sin enrollador de manguera: Soltar la sujeción del estribo de empuje. Ajustar el estribo de empuje a la temperatura deseada. Apretar la sujeción del estribo de empuje. Atornilllar la manguera de alta presión a la conexión de alta presión. En el caso de aparatos con enrollador de manguera: introducir la manivela en el eje del enrollador de mangueras y encajar. Antes de enrollar la manguera a alta presión colóquela estirada. Gire la manivela para enrollar la manguera de alta presión de forma uniforme en el enrollador de mangueras. Elegir la direción de giro para que no se doble la manguera. Controle el nivel de aceite Leer el indicador de nivel de aceite con el aparato parado. El nivel de aceite tiene que estar por encima de ambas agujas. Activar la ventilación del recipiente de aceite Extraer el tornillo de fijación del capó del aparato, retirar el capó. Cortar la punta de la tapa del depósito de aceite. Fijar el capó del aparato.

ES – 3 Puesta en marcha Valores de conexión: véase la placa de características/datos técnicos. Conexión eléctrica Conexión de agua Peligro Peligro de lesiones por descarga eléctrica. Conecte el aparato únicamente a corriente alterna. El aparato sólo debe estar conectado a una conexión eléctrica que haya sido realizada por un electricista de conformidad con la norma CEI 60364. La tensión de la fuente de corriente tiene que coincidir con la indicada en la placa de características. Protección mínima por fusible de la toma de corriente (vea los datos técnicos). La impedancia de red máxima permitida en el punto de conexión eléctrica (véanse los datos técnicos) no debe ser excedida. En caso de confusión respecto a la impendacia de red existente en su punto de conexión, póngase en contacto con la empresa que le suministra la energía. Es imprescindible que el aparato esté conectado con un enchufe a la red eléctrica. Está prohibido establecer una conexión no separable con la red eléctrica. El enchufe sirve para poder desconectarse de la red. Antes de cada puesta en servicio, compruebe si el cable de conexión y el enchufe de red presentan daños. Si el cable de conexión estuviera deteriorado, debe encargar sin demora a un electricista especializado del servicio de atención al cliente autorizado que lo sustituya. El enchufe y el acoplamiento del cable de prolongación utilizado tienen que ser impermeables. Utilizar un alargador con suficiente corte trasversal (véase "Datos técnicos") y enrollar desde la parte delantera del tambor del cable. El uso de cables de prolongación inadecuados puede resultar peligroso. Para el exterior, utilice sólo cables de prolongación autorizados expresamente para ello, adecuadamente marcados y con una sección de cable suficiente: Conexión a la toma de agua 몇 Advertencia Tenga en cuenta las normas de la empresa suministradora de agua. De acuerdo con las normativas vigentes, está prohibido utilizar el aparato sin un separador de sistema en la red de agua potable. Se debe utilizar un separador de sistema apropiado de la empresa KÄRCHER o, alternativamente, un separador de sistema que cumpla la norma EN 12729 tipo BA. El agua que haya pasado por un separador del sistema será catalogada como no potable. Precaución Conectar el separador del sistema siempre a la toma de agua, nunca directamente al aparato! Valores de conexión, ver datos técnicos. Conectar la tubería de abastecimiento (largo mín. 7,5 m, diámetro mín. 1/2“) a la conexión de agua del aparato y a la alimentación de agua (por ejemplo al grifo). Nota La tubería de abastecimiento de agua no está incluida en el volumen de suministro. Abrir el suministro de agua. Aspiración del agua de depósitos abiertos Atornille la manguera de aspiración con filtro (nº referencia 4.440-238.0) a la conexión del agua. Purgar el aire del aparato: Desenroscar la boquilla. Dejar funcionar el aparato hasta que salga el agua sin burbujas. Si es necesario, dejar funcionar el aparato 10 segundos y apagar. Repetir el proceso varias veces. Desconecte el aparato y vuelva a atornillar la boquilla. ES – 4

Manejo Funcionamiento con detergente 몇 Advertencia Peligro Peligro de explosiones No pulverizar ningun líquido inflamable. Para usar el aparato en zonas con peligro de explosión (p. ej., gasolineras) son de obligado cumplimiento las normas de seguridad correspondientes. Precaución Limpiar los motores sólo en las zonas con el separador de aceite correspondiente (protección del medio ambiente). Riesgo de atascamiento. Colocar las boquillas sólo con la salida hacia arriba en el compartimento de accesorios. Funcionamiento con alta presión Nota El aparato está equipado con un presostato. El motor sólo se pone en marcha cuando se ha accionado el gatillo de la pistola. Desenrollar la manguera de alta presión desde la parte delantera del enrollador de manguera. Colocar el interruptor principal en la posición "I". Desbloquear la pistola pulverizadora manual y tirar de la palanca de la pistola. Ajustar la presión de trabajo y el caudal girando (con progresión continua) (+/-) el regulador de presión y caudal. Selección del tipo de chorro Cerrar la pistola de pulverización manual. Girar la carcasa de la boquilla hasta que coincida en símbolo deseado con la marca: Chorro plano de baja presión (CHEM) para el uso con detergentes o para limpiar a una tensión baja. Chorro plano de alta presión (25°) para áreas sucias muy amplias.

Todos aquellos detergentes inadecuados podrán dañar el aparato y el objeto a limpiar. Utilizar sólo detergentes que hayan sido autorizados por Kärcher. Tenga en cuenta la dosis recomendada y las indicaciones que incluyen los detergentes. Utilice los detergentes con moderación para no perjudicar el medio ambiente. Tener en cuenta las indicaciones de seguridad de los detergentes. Los detergentes Kärcher aseguran un funcionamiento sin averías. Solicite el asesoramiento oportuno o pida nuestro catálogo o nuestra hoja informativa sobre detergentes. Saque la manguera de aspiración de detergente. Cuelgue la manguera de detergente en un depósito que contenga una solución de detergente. Coloque la boquilla en la posición "CHEM". Coloque la válvula de dosificación del detergente en la concentración deseada. Método de limpieza recomendado Rocíe la superficie seca con detergente y déjelo actuar pero sin dejar que se seque. Aplique el chorro de agua a alta presión sobre la suciedad disuelta para eliminarla. Tras el funcionamiento, introducir el filtro en agua limpia. Girar la válvula dosificadora a la concentración máxima de detergente. Arrancar el aparato y enjuagar durante un minuto. Interrupción del funcionamiento Soltar la palanca de la pistola pulverizadora manual, el aparato se apaga. Tirar de nuevo de la palanca de la pistola pulverizadora manual, el aparato se enciende de nuevo. ES – 5 Transporte Desconexión del aparato Colocar el interruptor principal en la posición "0". Saque el enchufe de la toma de corriente. Cerrar el abastecimiento de agua. Poner en funcionamiento la pistola pulverizadora manual hasta que no quede presión en el aparato. Accionar la palanca de seguridad de la pistola pulverizadora manual, para asegurar la pistola para que no se active involuntariamente. Almacenamiento del aparato Introducir la pistola pulverizadora manual en el soporte. Enrollar la manguera de alta presión y colgar sobre el soporte de manguera. Enrollar la manguera de alta presión en el enrollador de mangueras. Deslizar el asa de la manivela para bloquear el enrollador de mangueras. Enrollar el cable de conexión alrededor del soporte de cable. Fijar el enchufe con el clip montado. Protección antiheladas 몇 Advertencia El hielo deteriora el aparato si éste no se ha vaciado por completo de agua. Coloque el aparato en un lugar a salvo de las heladas. Si no es posible el almacenamiento libre de heladas: Dejar salir agua. Bombee anticongelante de los habituales en el mercado en el aparato. Nota Utilizar anticongelante habitual para automóviles con una base de glicol. Tener en cuenta las instrucciones de uso del fabricante del anticongelante. Dejar en marcha el aparato durante 1 minuto como máximo hasta que la bomba y los conductos estén vacíos. Peligro ¡Peligro de lesiones y daños! Respetar el peso del aparato para el transporte. Para transportar el aparato por trayectos largos, tire de él mediante el asa. Colocar hacia abajo el estribo de empuje para transportar aparatos sin enrollador de manguera. Para transportar el aparato, agárrelo del mango, no del estribo de empuje. Al transportar en vehículos, asegurar el aparato para evitar que resbale y vuelque conforme a las directrices vigentes. Almacenamiento Peligro ¡Peligro de lesiones y daños! Respetar el peso del aparato en el almacenamiento. Cuidados y mantenimiento Peligro Peligro de lesiones causadas por un aparato que se arranque involuntariamente y descarga eléctrica. Antes de efectuar cualquier trabajo en el aparato, hay que desconectarlo de la red eléctrica. Nota El aceite usado sólo se puede eliminar en los punto de recogida previstos para ello. Entregue el aceite usado allí. Ensuciar el medioambiente con aceite usado es ilegal. Inspección de seguridad/contrato de mantenimiento Acuerde una inspección regular de seguridad con su distribuidor o cierre un contrato de mantenimiento. Solicite el asesoramiento oportuno. ES – 6

Subsanación de averías Antes de cada servicio Comprobar si el cable de conexión está dañado (peligro por descarga eléctrica), encargar al servicio técnico/electricista que cambie inmediatamente el cable de conexión dañado. Compruebe que no haya daños en la manguera de alta presión (riesgo de estallido). Si la manguera de alta presión presenta daños, debe sustituirla inmediatamente. Comprobar si el aparato (bomba) es estanco. Está permitido perder 3 gotas de agua por minuto y pueden salir por la parte inferior del aparato. En caso de fuga de mayor envergadura consultar al servicio de atención al cliente. Todas las semanas Comprobar el nivel de aceite. Si el aceite tiene aspecto lechoso (señal de presencia de agua en el aceite) consultar inmediatamente al servicio técnico. Limpie el tamiz en la conexión del agua. Limpie el filtro en la manguera de aspiración de detergente. Anualmente o tras 500 lavados ha de cambiar el aceite. Cambio de aceite Nota Caudal y tipo de aceite, vea "Datos técnicos". Extraer el tornillo de fijación del capó del aparato, retirar el capó. Retire la tapa del depósito de aceite. Inclinar el aparato hacia delante. Suelte el aceite en el recipiente colector. Introducir lentamente aceite nuevo; dejar que salgan las burbujas de aire. Colocar la tapa del depósito de aceite. Fijar el capó del aparato.

Peligro Peligro de lesiones causadas por un aparato que se arranque involuntariamente y descarga eléctrica. Antes de efectuar cualquier trabajo en el aparato, hay que desconectarlo de la red eléctrica. En caso de avería, la reparación de las piezas eléctricas sólo debe efectuarla el servicio técnico autorizado. En caso de averías que no se mencionen en este capítulo, consulte al servicio técnico oficial en caso de duda y si se indica explícitamente. El aparato no funciona Comprobar los daños del cable de conexión. Comprobar la tensión de la red. En caso de un defecto eléctrico consultar al servicio de atención al cliente. El aparato no alcanza la presión necesaria Coloque la boquilla en la posición "presión alta". Limpiar la boquilla. Sustituir la boquilla. Purgar el aparato (véase "Puesta en marcha"). Verifique la cantidad de abastecimiento de agua (ver datos técnicos). Limpie el tamiz en la conexión del agua. Compruebe todos los tubos de abastecimiento hacia la bomba. Si es necesario, consultar al servicio de atención al cliente. ES – 7 La bomba no es estanca Garantía Está permitido perder 3 gotas de agua por minuto y pueden salir por la parte inferior del aparato. En caso de fuga de mayor envergadura consultar al servicio de atención al cliente. En caso de fuga de mayor envergadura deje que el servicio técnico revise el aparato. En todos los países rigen las condiciones de garantía establecidas por nuestra empresa distribuidora. Las averías del aparato serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se deban a defectos de material o de fabricación. En un caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su domicilio. La bomba da golpes Comprobar la estanqueidad de las tuberías de absorción de agua y detergente. Cerrar la válvula dosificadora para detergentes cuando se trabaje sin detergentes. Purgar el aparato (véase "Puesta en marcha"). Si es necesario, consultar al servicio de atención al cliente. El detergente no se aspira Coloque la boquilla en la posición "CHEM". Compruebe o limpie la manguera de detergente con filtro. Abra o compruebe o limpie la válvula dosificadora de detergente. Si es necesario, consultar al servicio de atención al cliente. Piezas de repuesto

Sólo deben emplearse accesorios y piezas de repuesto originales o autorizados por el fabricante. Los accesorios y piezas de repuesto originales garantizan el funcionamiento seguro y sin averías del aparato. Podrá encontrar una selección de las piezas de repuesto usadas con más frecuencia al final de las instrucciones de uso. En el área de servicios de www.kaercher.com encontrará más información sobre piezas de repuesto. ES – 8

Declaración de conformidad Por la presente declaramos que la máquina designada a continuación cumple, tanto en lo que respecta a su diseño y tipo constructivo como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. La presente declaración perderá su validez en caso de que se realicen modificaciones en la máquina sin nuestro consentimiento explícito. Producto: Limpiadora a alta presión Modelo: 1.150-xxx Modelo: 1.151-xxx Modelo: 1.214-xxx Directivas comunitarias aplicables 2006/42/CE (+2009/127/CE) 2004/108/CE 2000/14/CE Medido: Garantizado: 91 Los abajo firmantes actúan con plenos poderes y con la debida autorización de la dirección de la empresa. CEO Normas armonizadas aplicadas EN 60335–1 EN 60335–2–79 EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 61000–3–2: 2006 + A2: 2009 HD 7/10, HD 7/16, HD 7/18 EN 61000–3–3: 2006 HD 5/17,HD 6/12,HD 6/15: EN 61000–3–11: 2000 EN 62233: 2008 Procedimiento de evaluación de la conformidad aplicado 2000/14/CE: Anexo V Nivel de potencia acústica dB(A) HD 5/17 Medido: Garantizado: 86 HD 6/12 Medido: Garantizado: 85 HD 6/15 Medido: Garantizado: 86 HD 7/10 Medido: Garantizado: 91 HD 7/18

Datos técnicos Modelo HD 5/17 C 1.214-111.0 1.214-113.0 HD 5/17 C 1.214-110.0 1.214-112.0

Conexión de red Tensión

Tipo de corriente 1~ 60 1~ 50 Potencia conectada 3,2 2,8 Fusible de red (inerte, car. C)

Categoria de protección IPX5 Impedancia de red máxima permitida Ohm (0.302+j0.189) 0.386+j0.241 Alargador 30 m mm2 2,5 Conexión de agua Temperatura de entrada (máx.)

Velocidad de alimentación (mín.) l/min Altura de aspiración desde el depósito abierto m 0,5 (20 ºC) Presión de entrada (máx.) MPa Potencia y rendimiento Presión de trabajo MPa

Sobrepresión de servicio máxima MPa 21,5 Tamaño de la boquilla

Caudal l/min 8,3 Aspiración de detergente l/min 0...0,6 Fuerza de retroceso de la pistola pulverizadora N

manual (máx.) Valores calculados conforme a la norma EN 60355-2-79 Valor de vibración mano-brazo Pistola pulverizadora manual m/s2 <2,5 Lanza dosificadora m/s2 <2,5 Inseguridad K m/s2 Nivel de presión acústica LpA dB(A)

Inseguridad KpA dB(A)

Nivel de potencia acústica LWA + inseguridad dB(A)

KWA Combustibles Cantidad de aceite 0,35 Tipo de aceite SAE 15W40 Medidas y pesos Longitud

Ancho (CX) 375 (400) Altura

• 1.150-160.0: 26 kg; 1.150-161.0 26,5 kg; 1.150-162.0: 31 kg ES – 10

Tipo de corriente 1~ 50 Potencia conectada 3,1 2,2 Fusible de red (inerte, car. C)

Categoria de protección IPX5 Impedancia de red máxima permitida Ohm 0.302+j0.189 2,5 Alargador 30 m mm2 Conexión de agua Temperatura de entrada (máx.)

Velocidad de alimentación (mín.) l/min Altura de aspiración desde el depósito abier- m 0,5 to (20 ºC) Presión de entrada (máx.) MPa Potencia y rendimiento Presión de trabajo MPa

Sobrepresión de servicio máxima MPa 21,5 Tamaño de la boquilla

Caudal l/min 9,5 Aspiración de detergente l/min 0...0,6 Fuerza de retroceso de la pistola pulveriza- N dora manual (máx.) Valores calculados conforme a la norma EN 60355-2-79 Valor de vibración mano-brazo <2,5 Pistola pulverizadora manual m/s2 Lanza dosificadora m/s2 <2,5 Inseguridad K m/s2 Nivel de presión acústica LpA dB(A) Inseguridad KpA dB(A)

Nivel de potencia acústica LWA + inseguri- dB(A) dad KWA Combustibles Cantidad de aceite 0,35 Tipo de aceite SAE 15W40 Medidas y pesos Longitud

Ancho (CX) 375 (400) Altura

Peso sin accesorios (CX)

34,5 (32,5) 1.150-600.0: 27 kg; 1.150-621.0: 32,5 kg; 1.150-650.0: 32,5 kg

27 (32,5) Modelo HD 6/15 C 1.150-623.0 KAP Conexión de red Tensión Tipo de corriente Potencia conectada Fusible de red (inerte, car. C) Categoria de protección Impedancia de red máxima permitida Ohm Alargador 30 m mm2 Conexión de agua Temperatura de entrada (máx.) Velocidad de alimentación (mín.) l/min Altura de aspiración desde el depósito abier- m to (20 ºC) Presión de entrada (máx.) MPa Potencia y rendimiento Presión de trabajo MPa Sobrepresión de servicio máxima MPa Tamaño de la boquilla Caudal l/min Aspiración de detergente l/min Fuerza de retroceso de la pistola pulveriza- N dora manual (máx.) Valores calculados conforme a la norma EN 60355-2-79 Valor de vibración mano-brazo Pistola pulverizadora manual m/s2 Lanza dosificadora m/s2 Inseguridad K m/s2 Nivel de presión acústica LpA dB(A) Inseguridad KpA Nivel de potencia acústica LWA + inseguridad KWA Combustibles Cantidad de aceite Tipo de aceite Medidas y pesos Longitud Ancho (CX) Altura Peso sin accesorios (CX)

Conexión de red Tensión Tipo de corriente Potencia conectada 3,0 Fusible de red (inerte, car. C) Categoria de protección Impedancia de red máxima permitida Ohm Alargador 30 m mm2 Conexión de agua Temperatura de entrada (máx.)

Velocidad de alimentación (mín.) l/min Altura de aspiración desde el depósito abier- m to (20 ºC) Presión de entrada (máx.) MPa Potencia y rendimiento Presión de trabajo MPa Sobrepresión de servicio máxima MPa Tamaño de la boquilla (CX) Caudal l/min Aspiración de detergente l/min Fuerza de retroceso de la pistola pulveriza- N dora manual (máx.) Valores calculados conforme a la norma EN 60355-2-79 Valor de vibración mano-brazo Pistola pulverizadora manual m/s2 Lanza dosificadora m/s2 Inseguridad K m/s2 Nivel de presión acústica LpA dB(A) Inseguridad KpA dB(A) Nivel de potencia acústica LWA + inseguri- dB(A) dad KWA Combustibles Cantidad de aceite Tipo de aceite Medidas y pesos Longitud Ancho (CX) Altura Peso sin accesorios (CX)

• 1.151-600: 30,8 kg; 1.151--614.0: 34,5 kg; 1.151-657.0: 32,5 kg

ES – 13 Normas harmonizadas aplicadas EN 60335–1 EN 60335–2–79 EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 61000–3–2: 2006 + A2: 2009 HD 7/10, HD 7/16, HD 7/18 EN 61000–3–3: 2006 HD 5/17,HD 6/12,HD 6/15: EN 61000–3–11: 2000 EN 62233: 2008 Processo aplicado de avaliação de conformidade 2000/14/CE: Anexo V Nível de potência acústica dB(A) HD 5/17 Medido: Garantido: HD 6/12 Medido: Garantido: HD 6/15 Medido: Garantido: HD 7/10 Medido: Garantido: HD 7/18 Medido: Garantido: PT – 9
