Advance 49 - Teclado midi AKAI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Teclado MIDI maestro
Marca	AKAI
Modelo	Advance 49
Número de teclas	49 teclas sensibles a la velocidad
Aftertouch	Sí, aftertouch polifónico
Pads	16 pads RGB sensibles a la velocidad y a la presión
Controles	8 codificadores rotativos, 9 faders, 4 ruedas de transporte
Rueda Pitch Bend	Sí
Rueda de modulación	Sí
Conectividad	USB 2.0, puerto MIDI Out (DIN5), entrada de pedal de sustain
Alimentación	Alimentado por bus USB (5V) o adaptador de corriente (se vende por separado)
Dimensiones (L x P x A)	832 x 230 x 74 mm
Peso	3,2 kg
Software incluido	VIP (Virtual Instrument Player) y MPC Essentials
Compatibilidad	Windows, macOS, iOS (mediante adaptador)
Mantenimiento	Limpiar con un paño suave y seco. No usar disolventes.
Seguridad	No exponer a la humedad ni a temperaturas extremas.
Piezas de repuesto	No disponibles por separado. Contactar al servicio de atención al cliente de AKAI.
Garantía	2 años (según legislación local)

Preguntas frecuentes - Advance 49 AKAI

¿Cómo conectar el AKAI Advance 49 a mi ordenador?

Conecte el cable USB incluido al puerto USB del teclado y a un puerto USB de su ordenador. No se necesita ningún controlador en Windows o macOS recientes; el teclado se reconocerá automáticamente como dispositivo MIDI.

¿Puedo usar el Advance 49 con un iPad?

Sí, mediante un adaptador USB Camera Connection Kit (Lightning o USB-C según su iPad). El teclado funciona con aplicaciones compatibles con MIDI.

¿Cómo configurar los pads y los controles en mi software?

Use el software VIP (Virtual Instrument Player) incluido para asignar los pads, botones y faders a los parámetros de su software. También puede programar directamente mediante MIDI CC en modo Edit.

¿Qué hacer si no sale ninguna nota mientras toco?

Primero verifique la conexión USB y que el teclado esté encendido. Asegúrese de que el canal MIDI sea correcto (por defecto canal 1). En su software, seleccione el AKAI Advance 49 como dispositivo de entrada MIDI.

¿Cómo usar el aftertouch?

El aftertouch polifónico está activado por defecto. Presione más fuerte una tecla después de haberla pulsado para modular el sonido. Puede asignarlo a un parámetro a través del software o del panel de control.

¿Puedo conectar un pedal de sustain?

Sí, el Advance 49 dispone de una entrada jack de 6,35 mm dedicada a un pedal de sustain (no incluido). Conecte un pedal estándar, funciona instantáneamente.

¿Cómo cambiar el modo de los pads (nota, CC, cambio de programa)?

Presione el botón 'Pad Mode' para alternar entre los modos. Use las teclas del teclado para seleccionar el modo deseado (consulte el manual para las asignaciones exactas). El modo activo se muestra en la pantalla.

¿Qué hacer si la pantalla permanece negra?

Asegúrese de que el teclado esté alimentado (mediante USB o adaptador). Si la pantalla aún no se enciende, pruebe con otro cable USB o puerto. Si el problema persiste, contacte al soporte de AKAI.

¿Cómo restablecer el teclado a los ajustes de fábrica?

Apague el teclado. Mantenga presionados los botones 'Octave -' y 'Octave +' mientras enciende el teclado. La pantalla muestra 'Factory Reset'. Suelte los botones; se realiza el restablecimiento.

¿Puedo usar el Advance 49 sin software?

Sí, se puede utilizar como controlador MIDI autónomo con cualquier dispositivo compatible con MIDI (sintetizador, módulo). Conecte directamente el puerto MIDI Out al dispositivo de destino.

MANUAL DE USUARIO Advance 49 AKAI

Guía de inicio rápido

Español (14 – 25)

Guía de inicio rápido (Español)

Introducción

Gracias por comprar el Advance 49. En Akai Professional, sabemos que usted se toma la música en serio. Por eso es que diseñamos nuestros equipos con una sola cosa en mente—hacer que pueda tocar su mejor interpretación.

Contenido de la caja

Advance 49

Cable USB

Tarjeta de instalación de software

Guía de inicio rápido

Manual sobre la seguridad y garantía

Importante: Visite akaipro.com y encuentre la página web de Advance 49 para descargar la Guía del usuario completa.

Soporte

Para obtener la información más reciente acerca de este producto (requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite akaipro.com.

Instalación inicial

1. Descarga e instalación del software y los drivers

Para descargar e instalar la aplicación de software VIP incluida:

1. Vaya a akaipro.com y registre su producto. Si aún no posee una cuenta de Akai Professional, el sistema le solicitará que abra una.
2. En su cuenta de Akai Professional, descargue el controlador Advance Driver y VIP Plus (que contiene la aplicación de software VIP junto con los instrumentos virtuales).
3. Abra el archivo y haga doble clic en la aplicación del instalador: .exe (Windows) o .dmg (macOS).
4. Siga las instrucciones de la pantalla para terminar la instalación.

Nota: Por defecto, VIP se instalará en [su disco duro] \ Program Files (Archivos de programa) \ VstPlugins (Windows) o Applications (Aplicaciones) (macOS). También se creará un acceso directo en su escritorio.

Para descargar plugins y contenido de audio adicionales:

1. Abra VIP.
2. En VIP, haga clic en Store (Almacenar).
3. En el panel Store, seleccione y descargue los plugins y el contenido de audio que desea utilizar con VIP. Siga las instrucciones de la pantalla para cada selección.

Importante: Cuando instale estos plugins, recomendamos instalarlos en el disco duro de su ordenador y no en un disco duro externo.

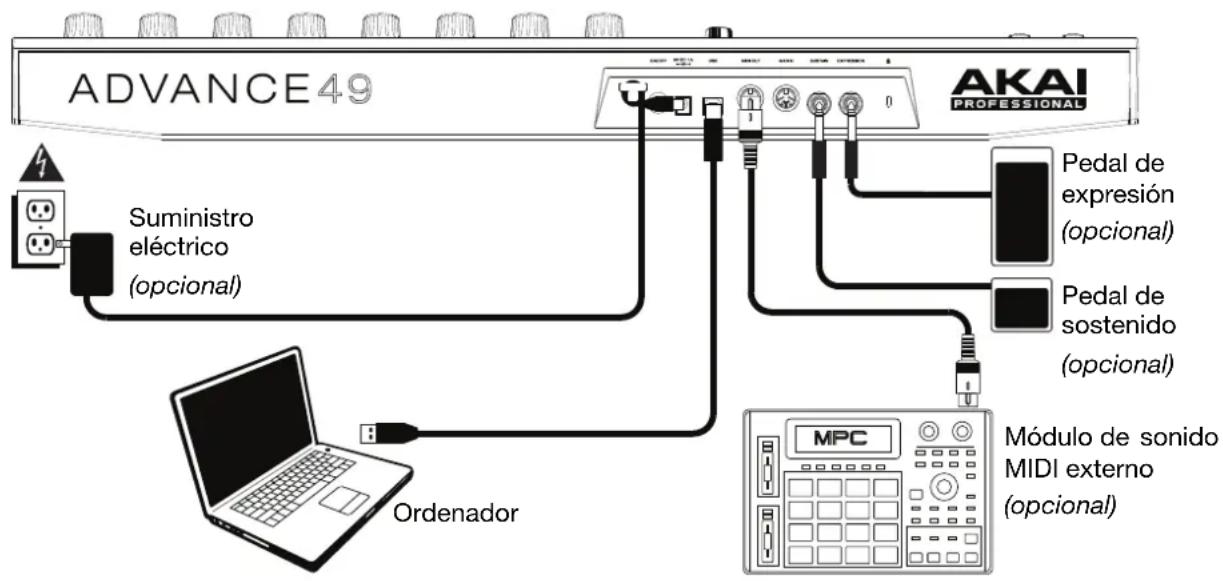

2. Instalación del controlador

Este es sólo un ejemplo de cómo utilizar Advance 49 en su instalación: Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

3. Configuración del controlador de software

Esta sección describe cómo comenzar a utilizar su Advance 49. Recomendamos utilizar Advance 49 con el software VIP incluido, que puede emplear para reproducir, crear, editar y administrar múltiples parches de plugin simultáneamente. Para saber más acerca de cómo puede utilizar Advance 49 en cada clase de instalación, consulte el capítulo Funcionamiento básico.

Asegúrese de haber instalado el software (descrito anteriormente en 1. Descarga e instalación del software y los drivers) y conectado Advance 49 a su ordenador, equipo MIDI externo y/u otros dispositivos (descritos anteriormente en 2. Instalación del controlador).

Con VIP en su DAW

Para instalar Advance 49 con VIP en su DAW:

1. Encienda su Advance 49 y abra su DAW (estación de trabajo de audio digital) en su ordenador.
2. Asegúrese de que este seleccionado Advance 49 como controlador en su DAW—puede hacerlo habitualmente en Preferences, Device Setup u Options (Preferencias, Instalación de dispositivos u Opciones) de su DAW.
3. En su DAW, cree una nueva pista MIDI (es decir, no una pista de audio).

4. En su cuenta de Akai Professional, descargue el controlador Advance Driver y VIP Plus (que contiene la aplicación de software VIP junto con los instrumentos virtuales).

5. Windows (VST): [su disco rígido]\Archivos de programa\Plugins Vst
   • macOS (VST): Biblioteca/Audio/Plug-Ins/VST
   • macOS (AU): Biblioteca/Audio/Plug-Ins/Componentes

6. macOS (AAX): Biblioteca/Soporte de aplicaciones/Avid/Audio/Plug-Ins

7. En VIP, haga clic en el menú Settings (Ajustes) y seleccione Plugin Manager (Administrador de plugins).

8. Al pie de la pantalla Plugin Manager, haga clic en uno de los campos Plugin Folder (Carpeta de plugins) y luego seleccione la carpeta donde se encuentran sus plugins de instrumentos en su ordenador. Puede seleccionar hasta dos ubicaciones (una para cada campo Plugin Folder).

9. Haga clic en Scan (Explorar). VIP explorará la o las carpetas en busca de plugins disponibles, que aparecerán en la lista. Cuando termine el proceso, haga clic en OK (Aceptar) para cerrar la ventana Settings.

10. Gire el Data Dial (Cuadrante de datos) para navegar por la lista de parches (el nombre del plug-in aparecerá debajo del nombre del parche). Presione el cuadrante de datos para cargar uno.

Para saber más acerca de cómo usar Advance 49 en esta clase de instalación, consulte Funcionamiento básico > Escenarios de instalación > Con VIP en su DAW.

Con VIP en modo autónomo (sin DAW)

Para instalar Advance 49 con VIP en modo autónomo:

1. Encienda su Advance 49.
2. Abra VIP. Por defecto, VIP se instala en [su disco duro] \ Program Files (Archivos de programa) \ VstPlugins (Windows) o Applications (Aplicaciones) (macOS).
3. En VIP, haga clic en el menú Settings (Ajustes) y seleccione Plugin Manager (Administrador de plugins).
4. Al pie de la pantalla Plugin Manager, haga clic en uno de los campos Plugin Folder (Carpeta de plugins) y luego seleccione la carpeta donde se encuentran sus plugins de instrumentos en su ordenador. Puede seleccionar hasta dos ubicaciones (una para cada campo Plugin Folder).
5. Haga clic en Scan (Explorar). VIP explorará la o las carpetas en busca de plugins disponibles, que aparecerán en la lista. Cuando termine el proceso, haga clic en OK (Aceptar) para cerrar la ventana Settings.
6. Gire el Data Dial (Cuadrante de datos) para navegar por la lista de parches (el nombre del plug-in aparecerá debajo del nombre del parche). Presione el cuadrante de datos para cargar uno.

Para saber más acerca de cómo usar Advance 49 en esta clase de instalación, consulte Funcionamiento básico > Escenarios de instalación > Con VIP en modo autónomo (sin DAW).

1. Encienda su Advance 49 y abra su DAW (estación de trabajo de audio digital) en su ordenador.
2. Asegúrese de que este seleccionado Advance 49 como controlador en su DAW—puede hacerlo habitualmente en Preferences, Device Setup u Options (Preferencias, Instalación de dispositivos u Opciones) de su DAW.
3. En su DAW, cree una nueva pista MIDI (es decir, no una pista de audio).
   Para saber más acerca de cómo usar Advance 49 en esta clase de instalación, consulte Funcionamiento básico > Escenarios de instalación > Con su DAW solamente.

Con equipo MIDI externo estándar (sin ordenador)

Para instalar Advance 49 con equipo MIDI externo:

1. Encienda su Advance 49 y su dispositivo MIDI externo.
2. Si está utilizando un adaptador de corriente estándar conectado a la Power Input (Entrada de corriente) del Advance 49, puede comenzar a reproducir inmediatamente. El Advance 49 se ajusta automáticamente para enviar todos sus mensajes MIDI a su dispositivo MIDI externo por la salida MIDI (Midi Out).
   Si está utilizando un cargador USB para alimentar el Advance 49, ajuste los controles pertinentes para enviar sus mensajes MIDI por la salida MIDI. Ninguno de los controles ajustados para transmitir solo por el puerto USB se enviará a su dispositivo MIDI externo.
   Para saber más acerca de cómo usar Advance 49 en esta clase de instalación, consulte Funcionamiento básico > Escenarios de instalación > Con equipo MIDI externo (sin ordenador).

Características

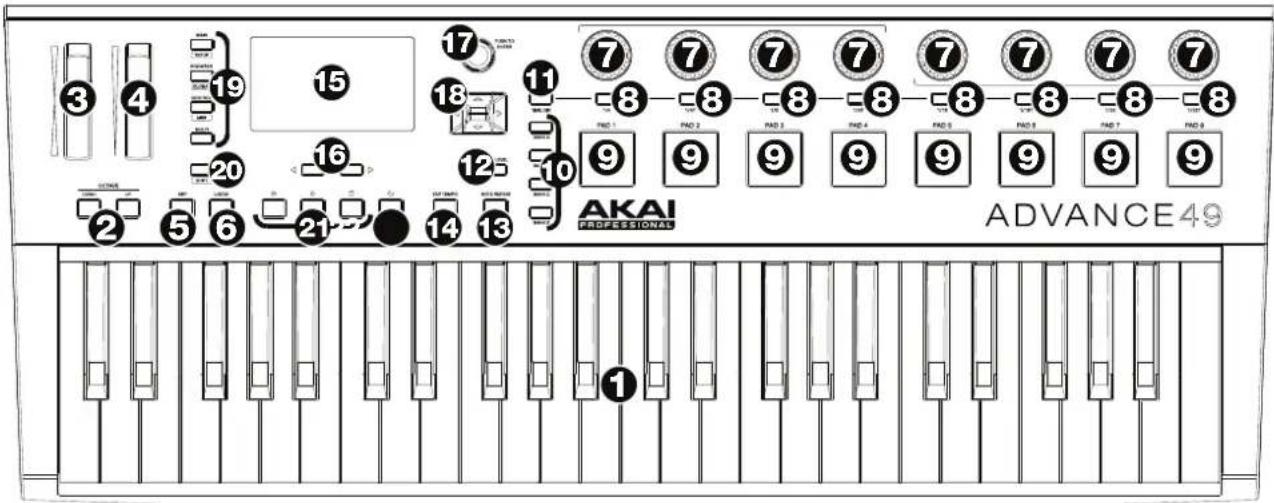

Panel superior

1. Teclado: Este teclado de 49 notas es sensible a la velocidad y, en conjunto con los botones Octave (Octava) subir/bajar, pueden controlar un rango de 10 octavas.
2. Subir/Bajar octava: Utilice estos botones para desplazar el rango del teclado hacia arriba o abajo. Pulse ambos botones simultáneamente para resetear el desplazamiento de octavas a cero.
3. Rueda de inflexión de pitch (tono): Mueva esta rueda para enviar información de inflexión de pitch MIDI a través de un canal y puerto MIDI seleccionados.
4. Rueda de modulación: Mueva esta rueda para enviar datos del controlador continuo—MIDI CC #01 (modulación), por defecto.
5. Arpegiador / Configuración: Pulse este botón para activar o desactivar el arpegiador interno, cuyo ritmo se basa en el tempo actual y la configuración de la división de tiempo. El arpegiador funciona solamente con las notas que se están tocando en el teclado. También puede sincronizar el arpegiador con una fuente de reloj MIDI interna o externa. Pulse Shift (Función secundaria) y este botón para configurar los ajustes del arpegiador.
6. Enganche: Pulse este botón para activar o desactivar la función de enganche del arpegiador. Cuando el arpegiador está encendido y la función de enganche activada, puede pulsar una combinación de teclas en el teclado y el arpegiador continuará arpegiando esas teclas aún después de soltarlas. Al pulsar una nueva combinación de teclas se inicia un nuevo arpegio.
   Consejo: Mientras mantiene pulsada una combinación de teclas en el teclado, agregue más notas a ese acorde arpegiado pulsando teclas adicionales.
7. Codificadores: Utilice estas perillas de 360° para enviar mensajes MIDI CC o de incremento/decremento a su software o dispositivo MIDI externo.
8. Interruptores: Utilice estos interruptores para enviar mensajes MIDI CC, de cambio de programa o banco de programa a su software o dispositivo MIDI externo. Pueden funcionar como interruptores momentáneos o de conmutación (enganche). Si está activada Time Division (División de tiempos), estos interruptores seleccionan la división de tiempos del arpegiador y la función Note Repeat (Repetición de nota).

9. Pads: Utilice estos pads para enviar mensajes CC MIDI a su software o dispositivo MIDI externo. Estos pads son sensibles a la presión y a la velocidad, lo que los hace de muy rápida respuesta e intuitivos para tocar cuando se disparan golpes de tambor u otras muestras.

10. Banco de pads: Utilice estos botones para seleccionar el banco de pads A, B, C o D. Entre estos 4 bancos con 8 pads por banco, puede acceder a hasta 32 eventos MIDI.

11. División de tiempo: Utilice este botón y los interruptores para seleccionar la división de tiempo actual, que determinará el ritmo de las funciones repetición de nota y el arpegiador. Cuando la división de tiempo está activa, los interruptores no envían ninguno de sus mensajes MIDI CC, de cambio de programa o banco de programa normales.
12. Nivel máximo: Pulse este botón para activar o desactivar Full Level (nivel máximo). Cuando el nivel máximo está activo, los pads siempre tocan a máxima velocidad, independientemente de lo fuerte o débilmente que usted los golpee.
13. Repetición de nota / Configuración: Utilice este botón para activar o desactivar la función Note Repeat (Repetición de nota). Cuando la repetición de nota está activa, al golpear un pad, su nota se redispara a un ritmo basado en los ajustes de tempo y división de tiempo actuales. También puede sincronizar la repetición de nota con una fuente de reloj MIDI interna o externa. Pulse Shift y este botón para configurar los ajustes de repetición de nota.
14. Tap Tempo: Toque ligeramente este botón al ritmo deseado para introducir un nuevo tempo.
    Importante: Esta característica no funciona cuando el Advance 49 se ajusta a sincronismo External (externo).
15. Pantalla: Utilice esta pantalla multicolor para ver los menús, opciones, parámetros y configuraciones del Advance 49.
16. Página izquierda/derecha: Utilice estos botones para moverse entre las páginas disponibles de la pantalla.
17. Cuadrante de datos: Utilice este cuadrante para cambiar los valores de parámetros, ajustes, etc. en la pantalla. Si se pulsa el cuadrante, también funciona como botón Enter.
18. Curso: Utilice estos botones para navegar por los menús y las opciones de la página actual de la pantalla.
19. Botones de modo: Pulse uno de estos botones para ingresar a su modo primario (indicado arriba del botón). Mantenga pulsado Shift y pulse uno de estos botones para activar su modo secundario (indicado debajo del botón). Para más información, consulte Funcionamiento básico > Modos.
20. Función secundaria: Mantenga pulsado este botón para habilitar las funciones secundarias de ciertos botones del Advance 49.
21. Botones de control de transporte: Estos tres botones son botones dedicados al envío de comandos de control de transporte convencionales: Parar, reproducir y grabar. Pueden configurarse para enviar MIDI (Start/Stop), valores preasignados de CC MIDI, MMC (Control de máquina MIDI) y MMC/MIDI SysEx. El ajuste PTEX es para utilizar con Avid® Pro Tools® Express únicamente.
22. Ciclo: Mantenga pulsado este botón para activar la función Loop (ciclo) o Repeat (repetición) en su software. Este botón está considerado como un control de transporte, por lo que puede configurarse para enviar los mismos mensajes que los otros botones de control de transporte: MIDI (Start/Stop), valores preasignados de CC MIDI, MMC (Control de máquina MIDI) y MMC/MIDI SysEx. El ajuste PTEX es para utilizar con Avid® Pro Tools® Express únicamente.

Importante: Su software debe ser capaz de ciclar o repetir para poder utilizar esta función. Asegúrese también de estar utilizando el preset del Advance 49 llamado igual que su software. Si su software no posee un preset de Advance 49 correspondiente, configure Transport Format (formato de transporte) en Global Mode (modo global) para que se comunique apropiadamente con su software.

Panel trasero

1. Presilla del cable: Puede fijar el cable del adaptador de corriente a esta presilla para evitar que se desenchufe accidentalmente.
2. Botón de encendido: Pulse este botón para encender o apagar el Advance 49.
3. Entrada de corriente: Conecte esta entrada de corriente a una toma de corriente utilizando un adaptador de corriente opcional (6 V CC, 1 A, centro positivo, que se vende por separado). Como alternativa, si desea utilizar el Advance 49 para controlar un dispositivo MIDI externo y sin conexión de un ordenador, puede conectar el puerto USB del Advance 49 a una toma de corriente con un cargador USB estándar (que se vende por separado).

Importante: Si utiliza un cargador USB para alimentar el Advance 49, ajuste los controles pertinentes para enviar sus mensajes MIDI por la salida MIDI. Ninguno de los controles ajustados para transmitir solo por el puerto USB se enviará a un dispositivo conectado a la salida MIDI.

1. Puerto USB: Utilice un cable USB estándar para conectar este puerto USB a su ordenador. El puerto USB del ordenador suministra suficiente corriente al Advance 49. Si lo conecta a un concentrador (hub) USB, asegúrese de que sea un concentrador alimentado. Esta conexión también se utiliza para enviar y recibir datos MIDI desde y hacia su ordenador.

También puede alimentar el Advance 49 conectando este puerto USB a una toma de corriente utilizando un cargador USB estándar (que se vende por separado). Si lo hace, ajuste los controles pertinentes para enviar sus mensajes MIDI por la salida MIDI. Ninguno de los controles ajustados para transmitir solo por el puerto USB se enviará a un dispositivo conectado a la salida MIDI.

Cuando utiliza el Advance 49 con equipo MIDI externo:

• Si se conecta un dispositivo externo a la salida MIDI, su ordenador puede enviar mensajes MIDI por este camino: Ordenador ➔ Advance 49 ➔ Dispositivo externo.

• Si se conecta un dispositivo externo a la entrada MIDI, dicho dispositivo puede enviar mensajes MIDI por este camino: Dispositivo externo → Advance 49 → Ordenador. Los mensajes MIDI pueden entonces enviarse hacia un dispositivo externo a través de la salida MIDI, pero deben pasar primero por el ordenador.

• Salida MIDI: Utilice un cable MIDI estándar de cinco patillas para conectar esta salida MIDI a la entrada MIDI de un dispositivo MIDI externo (por ejemplo, un sintetizador, secuenciador, caja de ritmos, etc.). Consulte la descripción Puerto USB precedente para información acerca de cómo se encaminan los mensajes MIDI cuando se utiliza el Advance 49.

• Entrada MIDI: Utilice un cable MIDI estándar de cinco patillas para conectar esta entrada MIDI a la salida MIDI de un dispositivo MIDI externo (por ejemplo, otro controlador MIDI). Los mensajes MIDI que se envíen a esa entrada MIDI serán enviados a su ordenador a través del puerto USB. Consulte la descripción Puerto USB precedente para información acerca de cómo se encaminan los mensajes MIDI cuando se utiliza el Advance 49.

• Entrada para pedal de sostenido: Conecte a esta entrada un pedal de sostenido de 6,35 mm (1/4 pulg.) TS opcional.

• Entrada para pedal de expresión: Conecte a esta entrada un pedal de expresión de 6,35 mm (1/4 pulg.) TRS opcional.

• Ranu ra de bloqueo Kensington®: Puede utilizar esta ranura de bloqueo Kensington a fin de sujetar el Advance 49 a una mesa u otra superficie.

Funcionamiento básico

Puede utilizar el Advance 49 en su instalación en varias maneras diferentes, que se describen en la presente guía. Recomendamos también descargar la Guía del usuario completa para saber más y lograr utilizar su Advance 49 al máximo. Visite akaipro.com y encuentre la página web de Advance 49 para descargar la Guía del usuario.

Escenarios de instalación

Con VIP en su DAW

El software VIP incluido le permite lograr lo máximo en control y funciones con su Advance 49. VIP es esencialmente un host para sus plugins, un concentrador donde usted puede crear, editar y administrar sus parches (presets) de sus diversos plugins. Cuando se utiliza VIP como plugin, como en este escenario, todo el audio de VIP se envía a la DAW por su pista. Puede conmutar entre el modo de control del Advance 49 para controlar VIP o el modo MIDI para controlar su DAW (para más información, consulte la sección Modos).

Consejo: Como con otros plugins, puede utilizar varios ejemplares de VIP en su DAW, cada una en su propia pista.

Con VIP en modo autónomo (sin DAW)

Puede utilizar VIP en modo autónomo (sin DAW). Funciona de la misma manera que cuando se utiliza como plugin (arriba descrito) excepto que el audio se encamina a la tarjeta de sonido de su ordenador en lugar de encaminarse a su DAW. Puede utilizar el modo de control del Advance 49 para controlar VIP (para más información, consulte la sección Modos).

Puede utilizar el Advance como controlador USB MIDI estándar para su software de creación musical. Hemos creado presets para diversas DAW populares, de modo que puede utilizar el Advance 49 con sus proyectos de la manera más lógica e intuitiva posible. Puede utilizar el modo MIDI del Advance 49 para controlar su DAW (para más información, consulte la sección Modos).

Con equipo MIDI externo estándar (sin ordenador)

Puede conectar un dispositivo MIDI externo (sintetizador, caja de ritmos, etc.) a la salida MIDI del Advance 49, lo que le permite utilizar el Advance 49 para controlarlo, independientemente de que esté conectado a un ordenador o no. Si no está conectado a un ordenador, sin embargo, recuerde alimentar el Advance 49 externamente (consulte Características > Panel trasero > Entrada de corriente). Puede utilizar el modo MIDI del Advance 49 para controlar su DAW (para más información, consulte la sección Modos).

Pantalla y navegación

La pantalla del Advance 49 muestra información sobre el modo y las operaciones actuales. Puede navegar por sus distintos modos, páginas, etc, utilizando los siguientes controles:

- Cuadrante de datos: Utilice este cuadrante para cambiar los valores de un parámetro seleccionado, ajustes, etc. en la pantalla. Presione el cuadrante para introducir o confirmar un comando o ajuste.

• Curso: Utilice estos botones para navegar por los menús y las opciones de la página actual de la pantalla.
• Página izquierda/derecha: Utilice estos botones para moverse entre las páginas disponibles de la pantalla. Cuando hay una página disponible a la izquierda o la derecha de la actual, el botón correspondiente se ilumina.
• Botones de modo: Pulse uno de estos botones para activar su modo primario (indicado arriba del botón). Mantenga pulsado Shift y pulse uno de estos botones para activar su modo secundario (indicado debajo del botón).

La pantalla contiene la información esencial que usted necesita durante la reproducción, grabación o producción. Cuando utiliza VIP, sin embargo, la ventana del software VIP de su ordenador puede contener información adicional, que depende del modo seleccionado en ese momento. Téngalo en cuenta cuando explora los distintos modos en VIP (para más información, consulte la sección Modos siguiente).

Modos

El Advance 49 tiene diez modos de operación diferentes. Active cada modo pulsando su botón de modo correspondiente (o Shift y el botón, si se trata de un comando de botón secundario). Observe que el aspecto de un modo puede depender de si está utilizando o no el software VIP.

Modo principal

Cuando se utiliza VIP, el Main Mode (Modo principal) muestra una lista de todos los parches disponibles para todos los plugins existentes en VIP.

• Utilice los cursores para moverse entre los distintos campos y pestañas. Puede cambiar también algunas configuraciones globales en este modo (canal MIDI (MIDI Ch), octava (Oct) y transposición (Trans)).
• Utilice el cuadrante de datos para moverse por la lista de parches o cambiar un valor o ajuste.

- Pulse el botón página a la izquierda para acceder al modo de control de teclas, el cual le permite fijar las notas que se pueden tocar a una tecla y escala específicas o a los acordes de una progresión.

o Utilice los cursores para moverse entre los distintos campos y pestañas.

o Utilice el cuadrante de datos para cambiar un valor o ajuste.

o Utilice los cursores para moverse entre los distintos campos y pestañas. o Utilice el cuadrante de datos para cambiar un valor o ajuste.

- Pulse el botón página a la derecha para visualizar la pantalla DAW Control. Esta página muestra una lista de todas las instancias disponibles de VIP. La instancia actual está resaltada en amarillo. La columna izquierda muestra el nombre del parche, la columna del centro muestra el nombre del plugin y la columna de la derecha indica el teclado que está controlando la instancia actual.

o Gire el cuadrante de datos para seleccionar otra instancia del VIP y luego púlselo para confirmar su selección.

Nota: Solo los codificadores e interruptores controlarán esta instancia actualmente seleccionada del VIP. Los pads y las teclas enviarán sus mensajes de nota MIDI a pistas armadas para grabar en su DAW. Tenga esto en cuenta que a medida que cambia de instancias del VIP y/o arma/desarma pistas para grabar en su DAW.

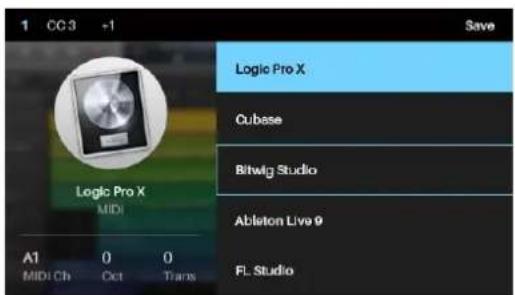

Cuando no utiliza VIP, el modo principal muestra una lista de los presets disponibles que le permite utilizar el Advance 49 para controlar su DAW. Esto es igual que en el Setup Mode (Modo de configuración).

Modo de configuración

El modo de configuración muestra una lista de los presets disponibles que le permite utilizar el Advance 49 para controlar su DAW. Hemos correlacionado previamente cada uno de modo que pueda utilizar el Advance 49 para controlar su DAW de la manera más lógica e intuitiva posible.

• Utilice los cursores para moverse entre los distintos campos y pestañas. Puede cambiar también algunas configuraciones globales en este modo (canal MIDI (MIDI Ch), octava (Oct) y transposición (Trans)).
• Utilice el cuadrante de datos para cambiar un valor o ajuste.

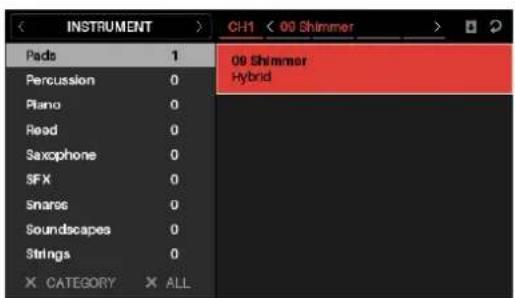

Modo de navegador

El modo de navegador le permite navegar y seleccionar parches de sus plugins. Puede acceder a este modo solo cuando utiliza VIP.

• Utilice los cursores para moverse entre los distintos campos y pestañas.
• Utilice el cuadrante de datos para seleccionar un plugin o parche.
• Utilice los botones de página izquierda/derecha para ver cada categoría de plugins (Plugin, Instrument, Style, etc).

El modo global le permite ajustar parámetros y realizar cambios a la configuración general del Advance 49 que no son específicos de un preset.

• Utilice los botones de página izquierda/derecha para ver cada página de ajustes.
• Use los cursores para elegir el ajuste que desea editar.
• Utilice el cuadrante de datos para cambiar un valor o ajuste.

GLOBAL
Common Channel	A1
Note Display Type	Name
Screen Contrast	10
Transport Format	MIDI
Octave	0
Trans	0

Importante: A fin de retener sus nuevos ajustes para sesiones futuras, guárdelos. Para hacerlo, utilice el botón de página derecha para moverse a la página del extremo derecho, seleccione Save Global Settings (Guardar ajustes globales) y presione el cuadrante de datos. Si no se guardan, los ajustes volverán a sus valores predeterminados cuando usted apague el Advance 49.

Modo de control

El modo de control le muestra la configuración actual de los controles de Advance 49 en VIP. Puede acceder a este modo solo cuando utiliza VIP.

Los controles anaranjados y amarillos se asignan a los parámetros de VIP. Los controles verdes y color agua se asignan a los mensajes CC MIDI, que se envían a su DAW.

- Pulse el botón de modo de control para ver cada juego de controles (codificadores, interruptores y pads).

• Utilice los botones de página izquierda/derecha para ver cada banco de ese tipo de controles.
• Mantenga pulsado Shift y gire el cuadrante de datos para seleccionar el canal deseado dentro de su multi.
• Utilice los cursores para seleccionar un control. Como alternativa, gire o pulse un control para seleccionarlo directamente.
• Presione el cuadrante de datos para ingresar al modo de edición de controles.

Modo de edición de controles

El modo de edición de controles le permite editar los parámetros de sus controles (valores mínimos, valores máximos, etc.) CC o números de nota, etc.) del parche actual en VIP. Puede acceder a este modo solo cuando utiliza VIP.

Los controles anaranjados y amarillos se asignan a los parámetros de VIP. Los controles verdes y color agua se asignan a los mensajes CC MIDI, que se envían a su DAW.

Puesto que VIP le permite controlar varios parches, asegúrese de haber seleccionado el que desea antes de realizar ajustes en este modo.

• Pulse el botón de modo de control para ver cada juego de controles (codificadores, interruptores y pads).
• Utilice los botones de página izquierda/derecha para ver cada banco de ese tipo de controles.
• Utilice los cursores para elegir el parámetro que desea editar. Como alternativa, gire o pulse un control para seleccionarlo directamente.
• Gire el cuadrante de datos para cambiar un valor o ajuste.
• Presione el cuadrante de datos para guardar sus cambios y volver al modo de control normal (arriba descrito).
• Mantenga pulsado Shift y pulse el cuadrante de datos para acceder al modo de aprendizaje, el cual le permite asignar parámetros para el plugin o agregar un parche a los codificadores e interruptores del VIP y asignar acordes o notas a los pads del VIP.

Importante: Para editar parámetros de la placa del teclado, active en cambio el modo global.

Modo MIDI

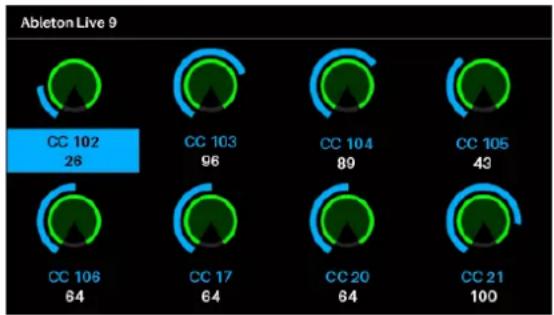

El modo MIDI le muestra la configuración actual de los controles de Advance 49 cuando se utiliza con su DAW.

• Pulse Shift y el botón de modo de control para ver cada juego de controles (codificadores, interruptores y pads).
• Cuando vea los pads, utilice los botones de página izquierda/derecha para ver cada banco de pads.
• Utilice los cursores para seleccionar un control. Como alternativa, gire o pulse un control para seleccionarlo directamente.
• Presione el cuadrante de datos para ingresar al modo de edición MIDI.

Modo de edición MIDI

El modo de edición MIDI le permite editar los parámetros de sus controles (valores mínimos, valores máximos, etc.) CC o números de nota, etc.) cuando los utiliza con su DAW.

• Pulse Shift y el botón de modo de control para ver cada conjunto de controles (codificadores, interruptores, pads, interruptor de pedal, pedal de expresión, rueda de modulación y rueda de inflexión de pitch).

• Cuando vea los pads, utilice los botones de página izquierda/derecha para ver cada banco de pads.

• Utilice los cursores para elegir el parámetro que desea editar. Como alternativa, gire o pulse un control para seleccionarlo directamente.

• Gire el cuadrante de datos para cambiar un valor o ajuste.
• Presione el cuadrante de datos mientras visualiza una página de parámetros y ajustes de codificadores, de interruptores o de pads para guardar sus cambios y volver al modo MIDI normal (arriba descrito).

Importante: Para editar parámetros de la placa del teclado, active en cambio el modo global.

Modo de parche multi

El modo de parche multi le permite utilizar su Advance 49 para controlar un multi en VIP. Un multi (parche multi) es un conjunto de 2 a 8 parches (de 1 o más plugins). Cada parche está asignado a una canal y cada canal tiene un color asignado. Cuando utiliza un multi, puede controlar simultáneamente volumen, balance, solos y silenciamientos de cada canal en una interfaz estilo mezclador. Puede hacerlo solo cuando utiliza VIP.

El modo multi también contiene las tiras del canal para los 4 buses y el canal maestro. Cada canal de un multi envía su audio al canal maestro y también puede enviarlo a cada bus independiente.

• Pulse el botón Multi a fin de recorrer las páginas para Level & Pan, Sends e Inserts.
• Utilice los botones página a la izquierda/derecha para moverse entre cada una de las vistas de los 4 canales, los Envíos del bus y el canal maestro.
• Utilice los cursores para seleccionar un canal, bus o insertar una ranura.
• Pulse un interruptor para generar un solo en una canal.
• Pulse un pad para generar un silenciar una canal.
• Gire un codificador para ajustar el volumen de un canal o el nivel de un envío de bus.
• Pulse Shift y gire un codificador para ajustar el balance de una canal.
• Presione el cuadrante de datos para ingresar al modo de edición de multi.

Modo de edición de multi

El modo de edición de multi le permite editar los diversos ajustes de cada canal cuando utiliza el Advance 49 (rango del teclado, transposición, canal MIDI y estado de silenciamiento o solo).

• Utilice los cursores para elegir el parámetro que desea editar.
• Utilice el cuadrante de datos para cambiar un valor o ajuste.
• Pulse el botón de modo multi o cuadrante de datos para salir del modo de edición de multi y volver al modo multi.

• Para agregar un parche a una canal (o cambiar un parche de una canal).

• Pulse Browser (Navegador) para ingresar al modo de navegación.

• Utilice los cursores para mover la pestaña Channel a la parte superior de la página (CH#). El número indica el canal seleccionado en ese momento del multi.
• Gire el cuadrante de datos para seleccionar la ranura (CH1–CH8) o ranura de inserción deseada (para los canales 1–8, envíos B1–B4, y el canal central) y luego pulse el cuadrante de datos.
• Utilice el cuadrante de datos y los cursores como lo haría en el modo de navegación para seleccionar y cargar un parche. El parche se cargará entonces en el canal del multi. Repita los pasos 2 a 4 para agregar más parches.

- Puede utilizar los siguientes controles del modo de parche multi mientras está en modo de edición de multi:

o Pulse un interruptor para generar un solo en una canal.
o Pulse un pad para generar un silenciar una canal.
o Gire un codificador para ajustar el volumen de una canal.
o Pulse Shift y gire un codificador para ajustar el balance de una canal.
o Utilice los botones de página izquierda/derecha para moverse entre las vistas de 4 canals (no obstante, permanecerán en la pantalla los parámetros de la canal original).
