Tipo de producto	Teclado controlador MIDI
Número de teclas	49 teclas sensibles a la velocidad
Pads	12 pads retroiluminados sensibles a la velocidad y a la presión (estilo MPC)
Controladores	8 faders, 8 codificadores rotativos, 1 rueda de modulación, 1 rueda de pitch bend
Conectividad	USB MIDI, conector MIDI OUT (DIN 5 pines), entrada de pedal de sustain
Alimentación	Vía USB (alimentado por bus) o adaptador de corriente 9V DC (no incluido)
Dimensiones (L x P x H)	Aproximadamente 81 x 25 x 6,5 cm
Peso	Aproximadamente 3,6 kg
Funciones principales	Control MIDI USB, modo MPC, arpegiador, aftertouch, asignación de controladores, bancos de ajustes preestablecidos
Compatibilidad de software	Compatible con los principales DAW (Ableton Live, FL Studio, Logic Pro, etc.)
Mantenimiento y limpieza	Limpiar con un paño suave ligeramente húmedo; evitar disolventes
Seguridad	No exponer a la humedad, temperaturas extremas o golpes
Piezas de repuesto y reparabilidad	Adaptador de corriente, cable USB; reparación por un técnico cualificado
Información general	Marca: AKAI, Modelo: MPK49, Categoría: Teclado MIDI

Preguntas frecuentes - MPK49 AKAI

¿Cómo conectar el MPK49 a mi ordenador?

Conecte el cable USB incluido entre el teclado y un puerto USB de su ordenador. El teclado se reconoce automáticamente como dispositivo MIDI. No es necesario ningún controlador en Windows (class compliant) ni macOS.

¿El MPK49 necesita una alimentación externa?

Puede alimentarse solo por USB (alimentado por bus). Sin embargo, si utiliza funciones exigentes (retroiluminación de los pads), puede ser necesario un adaptador de corriente de 9V DC (centro positivo, 500 mA mínimo).

¿Cómo asignar los pads y los faders en mi software?

Utilice el modo 'Edit' del teclado para configurar los controladores MIDI. Consulte el manual para los procedimientos de asignación. La mayoría de los DAW también permiten un mapeo MIDI personalizado.

¿El MPK49 es compatible con Ableton Live?

Sí, está listo para usar con Ableton Live. Puede utilizar el script de control incluido o configurarlo manualmente en modo MIDI.

¿Cómo usar el arpegiador del MPK49?

Pulse el botón 'Arp' para activar el arpegiador. Utilice los faders o codificadores para ajustar el tempo, la división rítmica, el modo y la velocidad.

¿El MPK49 dispone de aftertouch?

Sí, las teclas son sensibles a la velocidad y a la presión (aftertouch). El aftertouch se puede asignar a parámetros MIDI (modulación, volumen, etc.).

¿Cómo restaurar los ajustes de fábrica del MPK49?

Mantenga presionados los botones 'Preset' y 'Global' mientras enciende el teclado. Suelte los botones cuando la pantalla muestre 'Fact'.

¿Puedo usar el MPK49 con un iPad?

Sí, mediante un adaptador USB Camera Connection Kit o un cable USB OTG. El teclado se reconoce como dispositivo MIDI. Asegúrese de que su aplicación admita controladores MIDI externos.

¿Cómo conectar un pedal de sustain?

Conecte un pedal de sustain estándar (interruptor momentáneo) a la toma 'Sustain' situada en la parte trasera del teclado. La polaridad se puede invertir en los ajustes globales si es necesario.

¿Qué hacer si los pads no responden?

Primero verifique que el cable USB esté bien conectado. Luego, recalibre los pads manteniendo 'Edit' + 'Pad Bank' y presionando un pad. Si el problema persiste, contacte al soporte técnico.

MANUAL DE USUARIO MPK49 AKAI

GUÍA DE INICIO RÁPIDO ESPAÑOL (19 - 29)

GUIDE D'UTILISATION RAPIDE FRANÇAIS (33 - 43)

DIAGRAMA DE CONEXIÓN .....19

VISTA DEL PANEL TRASERO ....20

VISTA DEL PANEL FRONTAL....20

ACERCA DE LOS MODOS....22

MODO PRESET (Programas predeterminados)......23

MODO EDIT (Edición) 24

MODO GLOBAL 26

MODO PROGRAM CHANGE (Cambio de programa) .....26

PREGUNTAS FRECUENTES....27

SOLUCIÓN DE PROBLEMAS....28

ESPECIFICACIONES TÉCNICAS ......29

INFORMACIÓN DE CONTACTO....29

INTRODUCCIÓN

Este Manual de inicio rápido tiene la finalidad de brindarle una breve descripción general de la funcionalidad y las características del MPK49. Encontrará en el mismo instrucciones sobre cómo conectar el MPK49 y cómo usar sus características básicas. Para información detallada, recomendamos leer el Manual del operador incluido en el CD de software. ¡Que lo disfrute!

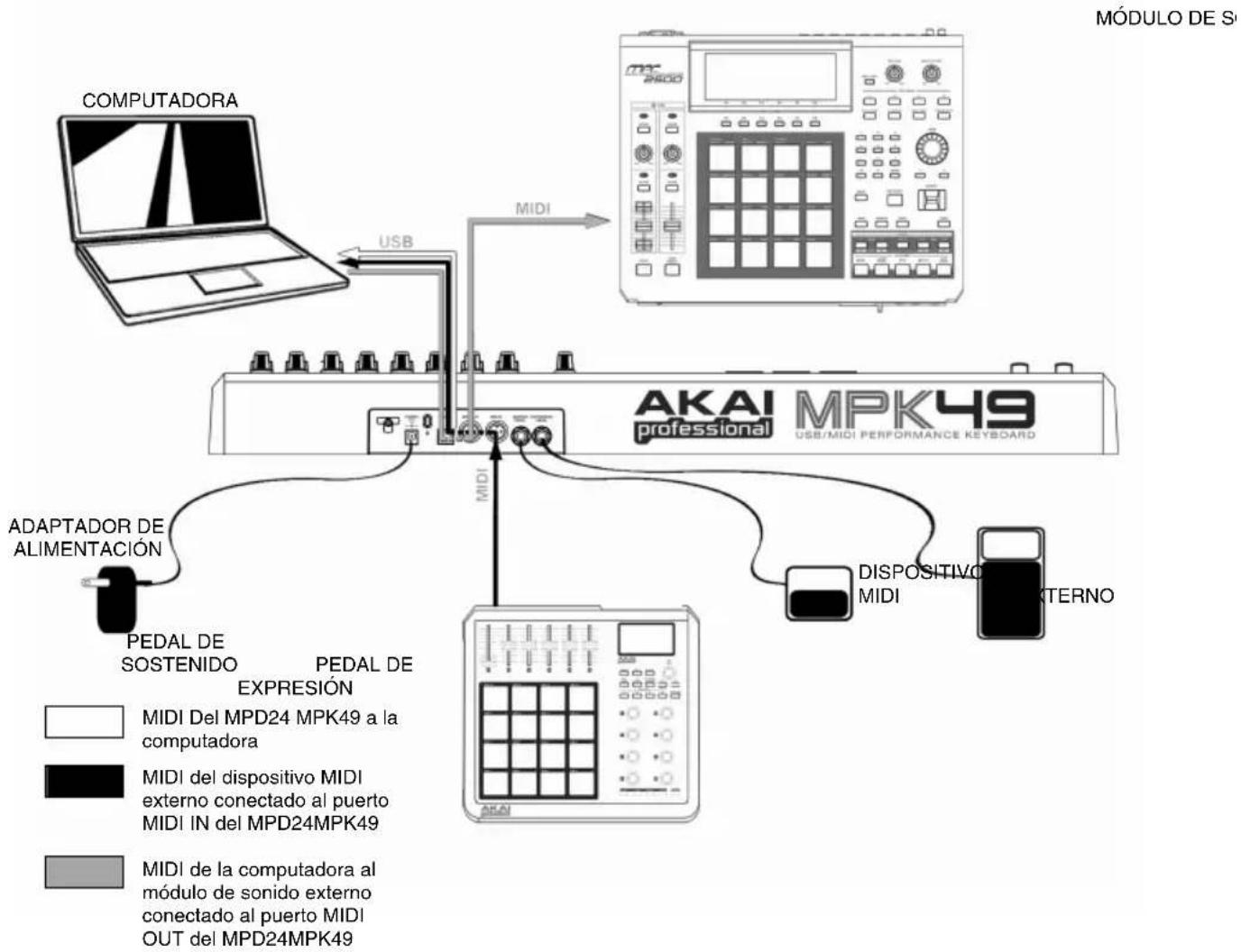

DIAGRAMA DE CONEXIÓN

Consulte el siguiente escenario para conectar el MPK49.

1. Conecte un cable USB de su computadora al MPK49. La unidad se alimenta por la conexión USB. Como alternativa, si no desea usar una computadora en su configuración o desea alimentar el MPK49 externamente, enchufe un adaptador de alimentación de 6 V -1 A CC.
2. Si desea usar un módulo de sonido externo, conecte un cable MIDI de 5 pines desde MIDI OUT (Salida MIDI) del MPK49 a la ENTRADA MIDI del dispositivo externo.
3. Si desea usar otro controlador MIDI en su configuración, conecte un cable MIDI de 5 pines desde la SALIDA MIDI del controladora a MIDI IN (Entrada MIDI) del MPK49.

VISTA DEL PANEL TRASERO

1. ENTRADA DEL ADAPTADOR DE ALIMENTACIÓN

DE CC – Enchufe un adaptador de alimentación de 6 V-1 A CC si no desea alimentar el MPK49 a través de la conexión USB.

2. SUJECIÓN DEL ADAPTADOR DE ALIMENTACIÓN

- Puede asegurar el cable del adaptador de alimentación a esta sujeción a fin de evitar que se desenchufe accidentalmente.

1. CONEXIÓN USB - Enchufe un cable USB estándar en este conector y en el puerto USB de su computadora. Este puerto proporcionará alimentación eléctrica al MPK49. Esta conexión se usa para enviar y recibir datos MIDI hacia y desde su computadora y puede usarse también para enviar datos MIDI desde su computadora a un dispositivo conectado al puerto MIDI OUT del MPK49.

2. SALIDA MIDI - Use un cable MIDI de cinco pines para conectar la SALIDA MIDI del MPK49 a la ENTRADA MIDI de un dispositivo externo.

1. ENTRADA MIDI - Use un cable MIDI de cinco pines para conectar la SALIDA MIDI de un dispositivo MIDI externo a la ENTRADA MIDI del MPK49.

2. PEDAL DE SOSTENIDO - Conecte un pedal de sostenido de ¼" TRS a esta entrada. Recomendamos usar el pedal de sostenido Alesis.

3. ENTRADA DEL PEDAL DE EXPRESIÓN – Conecte un pedal de expresión de 1/4" TRS a esta entrada. Recomendamos usar pedales de expresión Alesis F2.

VISTA DEL PANEL FRONTAL

1. LCD - La pantalla se usa para navegar por los menús, mostrar datos y realizar cambios en las opciones y parámetros del MPK49.

2. [VALOR] (Pulsar para entrar) – Este cuadrante se usa para incrementar y decrementar presets, valores de parámetros y ajustes. El cuadrante también funciona como botón [ENTER] cuando se pulsa.

3. BOTONES [<] Y [>]- Estos botones se usan para navegar por los campos de los menús y las opciones. El botón [< ] también funciona como botón [CANCELAR].

4. [PRESET] - Este botón activa el modo Preset (programas predeterminados). En este modo, es posible seleccionar y recuperar diferentes programas predeterminados.

5. [EDITAR] – Este botón activa el modo Edit (Edición), que permite editar (modificar) el comportamiento del teclado, los pads, las perillas, los botones, los cursores y los ajustes por defecto de cada programa predeterminado.

6. [GLOBAL] - Este botón activa el modo Global, en el que se configuran los comandos para reiniciar el MIDI y los parámetros globales y las preferencias del sistema.

7. [VISTA PREVIA] – Este botón permite ver el valor que enviará un controlador, sin enviar realmente el valor. Esta función le permite un control preciso sobre sus parámetros y le ayuda a evitar que se envíen datos erróneos del controlador a sus dispositivos debido a la posición física del controlador. Esto es especialmente útil cuando se conmuta entre bancos de control donde, por ejemplo, la posición física de un cursor puede no corresponder al último valor enviado por el controlador. Si se mantiene pulsado [PREVIEW], es posible ver el valor original y ajustar la posición física del cursor según sea necesario antes de transmitir valores.

8. [CAMBIO DE PROGRAMA] – Al pulsar este botón se activa el modo Program Change (Cambio de programa). En este modo, se pueden enviar mensajes Program Change (Cambio de programa) o Program with Bank Change (Cambio de programa con banco) a un módulo de hardware o software.

9. BOTONES DE CONTROL DE TRANSPORTE- Estos cinco botones son dedicados y se usan para enviar comandos de control de transporte. Estos botones se pueden configurar para transmitir ya sea MMC (MIDI Machine Control), MMC/MIDI SysEx, MIDI START/STOP o valores MIDI CC preasignados.
10. 8 PERILLAS ASIGNABLES - Cada perilla de 360 grados puede usarse para enviar datos de control continuos a una estación de trabajo de audio de escritorio o dispositivo MIDI externo.
11. 8 CURSORES ASIGNABLES - Cada cursor puede usarse para enviar datos de control continuos a una estación de trabajo de audio de escritorio o dispositivo MIDI externo.
12. 8 BOTONES ASIGNABLES - Estos botones se pueden usar como conmutadores MIDI CC o de cambio de programa. Pueden funcionar en modo momentáneo o de conmutación. Cuando se activa [TIME DIVISION] (División de tiempo), estos 8 botones se usan para configurar la división de tiempo de las características de arpegiador y repetición de nota.
13. [BANCO DE CONTROL] - El MPK49 ofrece 3 bancos independientes de controladores continuos. Efectivamente. Esta característica le permite controlar hasta 72 parámetros independientes con las perillas, cursores y botones del MPK49. El botón [CONTROL BANK] se usa para conmutar entre los 3 bancos. Los LED que están arriba del botón reflejan el banco de control seleccionado en ese momento.
14. 12 PADS MPC SENSIBLES A LA PRESIÓN Y LA VELOCIDAD - Los pads se pueden usar para disparar golpes de tambor o muestras en su módulo de software o hardware. Son sensibles a la presión y a la velocidad, lo que los hace muy responsivos e intuitivos para tocar.
15. Botones de BANCO DE PADS – Estos 4 botones conmutan entre los bancos de pads A, B, C y D. Cada banco puede dirigirse a un conjunto exclusivo de 12 sonidos que puede disparar con los pads. El banco de pads seleccionado en cada momento se indica en la pantalla LCD.
16. [FULL LEVEL] - Cuando se activa [FULL LEVEL], los pads siempre reproducen a máxima velocidad (127), independientemente de la fuerza con que los golpee.

17. [12 NIVELES] - Cuando se pulsa [12 LEVEL], se pueden usar los 12 pads para cambiar la velocidad de un sonido seleccionado en 12 pasos. Cuando se pulsa este botón, el último pad golpeado se designa a los 12 pads. Los pads producen el mismo número de nota y controlador de presión que el pad inicial, pero la velocidad se fija a los valores del diagrama de la derecha, independientemente de la fuerza con que se golpee cada pad. Esto permite tener más control sobre la velocidad de un sonido.

18. [REPETICIÓN DE NOTA] – Reteniendo este botón mientras se golpea un pad, se logra que dicho pad se redispare a una velocidad basada en los ajustes de tempo y división de tiempo vigentes. La función de repetición de nota se puede sincronizar a una fuente de reloj MIDI interna o externa. [NOTE REPEAT] puede funcionar como botón de enganche o momentáneo.

19. [DIVISIÓN DE TIEMPO] – Este botón se usa para especificar la velocidad de las características de repetición de nota y arpegiador. Cuando se activa [TIME DIVISION], se puede pulsar uno de los 8 conmutadores para especificar una división de tiempo. [TIME DIVISION] puede funcionar como botón de enganche o momentáneo.

Tenga en cuenta que cuando se activa [TIME DIVISION, los 8 botones asignables no funcionan como conmutadores MIDI CC o de cambio de programa hasta que se desactiva dicha característica.

1. [ARPEGIADOR SÍ/NO] - Este botón activa y desactiva el arpegiador interno. El arpegiador sólo funciona con las notas que se tocan en el teclado. La característica de arpegiador del MPK49 funciona en conjunto con los ajustes de tempo y división de tiempo, que especifican la velocidad de arpegiado Tenga en cuenta que el arpegiador se puede sincronizar con una fuente de reloj MIDI interna o externa (tal como un DAW de software o un dispositivo MIDI).
2. [ENGANCHE] – Este botón funciona en conjunto con el arpegiador. Cuando el arpegiador está activo y se activó [LATCH], es posible retener una combinación de teclas —el arpegiador memoriza y continúa arpegiando estas notas, aunque usted oprima las teclas. Hay un par de maneras de usar la función de enganche [LATCH]:

a. Mientras mantiene pulsadas las teclas, usted puede agregar más notas a la secuencia pulsando teclas adicionales.
b. Si oprime las teclas, suéltelas y luego oprima una nueva combinación de notas, que el arpegiador memorizará y arpegiará como notas nuevas.

1. [OCTAVA + / -] - Estos botones se pueden usar para desplazar el rango del teclado hacia arriba y abajo. La pantalla indica la octava a la que se desplazó. Si se pulsan ambos botones al mismo tiempo, el desplazamiento de octavas vuelve a 0.
2. [GOLPE DE TEMPO] - Este botón le permite golpear un nuevo tempo. Si se recarga el programa predeterminado, el tempo se revierte al valor guardado. (Tenga en cuenta que el tempo por defecto de un preset (programa predeterminado) se puede configurar en modo de edición). Tap Tempo no funciona cuado el MPK49 se configura para sincronismo externo.
3. RUEDA DE INFLEXIÓN DE TONO – Transmite la información de Pitch Bend de MIDI por un canal y puerto MIDI seleccionados.
4. RUEDA DE MODULACIÓN – Esta rueda se puede usar para transmitir datos continuos de controlador. Por defecto, la rueda de modulación transmite MIDI CC #01.

ACERCA DE LOS MODOS

El MPK49 tiene cuatro modos de operación diferentes. Se puede acceder a cada modo pulsando el botón correspondiente en la unidad. Se presenta a continuación una breve descripción de cada modo:

Modo Preset (Programas predeterminados)

PRESET

Este modo permite cargar, guardar y copiar programas predeterminados (presets). Un programa predeterminado es un conjunto de información acerca del comportamiento de los diferentes cursores, perillas y pads. El uso de estos programas predeterminadas permite guardar diferentes configuraciones de modo de poder cargarlas rápidamente cuando las necesite, sin tener que reprogramar el MPK49 todas las veces

Modo Edit (Edición)

EDIT

Este modo permite editar la configuración del MPK49. Este modo es una herramienta poderosa para personalizar su configuración. En este modo, es posible cambiar la forma en la que se comportan los pads, perillas. Curso y otras características. Por ejemplo, se puede desear que un cursor o una perilla transmitan sólo un rango limitado de datos MIDI o que un pad transmita en un canal MIDI diferente. En modo de edición, es posible cambiar estos y varios otros parámetros. Consulte una lista completa de parámetros en la tabla de parámetros de programas predeterminados de la página XX.

Modo global

GLOBAL

Este modo permite configurar los parámetros globales y hacer cambios generales al modo de funcionamiento del MPK49. Por ejemplo, en modo global es posible variar la forma en que los pads responden al toque o cambiar el brillo de la pantalla LCD. Los parámetros que puede modificar el usuario en modo global incluyen también las reiniciaciones de controlador, el canal común MIDI, la curva de velocidad de pads, el umbral de pads, la transposición de teclado y otros más. Consulte una lista completa de los menús en Modo global, página 13.

Modo Program Change (Cambio de programa)

PROGRAM CHANGE

Este modo permite transmitir diversos mensajes de cambio de programa. En este modo, es posible indicarle a su estación de trabajo de audio de escritorio (DAW) o a un dispositivo externo que conmute al banco de sonidos de un programa diferente. De esta manera, se puede evitar tener que conmutar manualmente entre distintos programas en su DAW o dispositivo externo

MODO PRESET

(Programas predeterminados)

Un programa predeterminado es un conjunto de información acerca del comportamiento del teclado, cursores, perillas, botones y pads del MPK49. El uso de estos programas predeterminadas permite guardar diferentes configuraciones de modo de poder activarlas rápidamente en cualquier momento, sin tener que reprogramar el MPK49 todas las veces Este modo se activa pulsando el botón [PRESET] en cualquier momento. En modo Preset es posible cargar, guardar/copiar y cambiar el nombre de los programas predeterminados —se accede a cada una de estas funciones mediante 3 páginas diferentes.

1. Estando en modo Preset, es posible cambiar los programas predeterminados con el cuadrante [VALUE] que está debajo de la pantalla. Al girar el cuadrante se incrementa o decrementa el número del programa predeterminado actual y se muestra la pantalla de la derecha:

Al hacer esto, notará que 'PRESS ENTER' comienza a destellar.

1. Al pulsar [ENTER] se carga el programa predeterminado seleccionado. Al pulsar el botón [< ] o [PRESET] se cancela y se retorna al programa predeterminado seleccionado la última vez.

Página 2 – GUARDAR/COPIAR PROGRAMA PREDETERMINADO

En modo Preset, también es posible guardar y copiar un programa predeterminado en una nueva ubicación. Esto permite guardar los cambios que puedan haberse hecho al programa predeterminado en MODO EDIT.

Tenga en cuenta que si va a guardar el programa predeterminado en la misma ubicación (mismo número de programa predeterminado) la pantalla indicará 'SAVE TO' (Guardar en) y si lo guarda en una ubicación diferente (distinto número de programa determinado, indicará 'COPY TO' (Copiar en).

1. Estando en modo Preset, pulse el botón [ > ] hasta que vea la pantalla 'SAVE TO' similar a la que se muestra arriba
2. Es posible seleccionar la ubicación en la que se desea guardar el programa predeterminado girando la perilla [VALUE].

Al hacer esto, notará que 'PRESS ENTER' comienza a destellar.

1. Pulse [ENTER] para guardar el programa predeterminado actual en el destino. Al pulsar el botón [< ] o [PRESET] se cancela la operación y se retorna al modo de reproducción predeterminado.

Página 3 – Asignar nombre a un programa predeterminado

Estando en modo Preset, también es posible cambiar el nombre del programa predeterminado. De esta manera es posible asignar nombres específicos a los diferentes programas predeterminados, de modo de poder realizar mejor el seguimiento y acceder rápidamente a las diferentes configuraciones del controlador.

1. Para asignar o cambiar el nombre del programa predeterminado, pulse el botón [ > ] hasta que aparezca en la pantalla 'Preset Name' (Nombre del programa predeterminado).

Notará que la primera letra del nombre comienza a destellar.

1. Gire el cuadrante [VALUE] para cambiar el carácter que destella.
2. Para moverse entre los caracteres, use los botones [<] y [>].
3. Cuando termine, pulse [PRESET] otra vez. Se guarda el nombre.

MODO EDIT

(Edición)

Al pulsar el botón [EDIT] se activa el modo Edit (Edición). En este modo, es posible editar los parámetros del programa predeterminado seleccionado. Los parámetros varían según el controlador que esté editando y se describen en la página siguiente.

Tenga en cuenta que los cambios que hagan se aplican sólo al programa predeterminado (preset) seleccionado en ese momento.

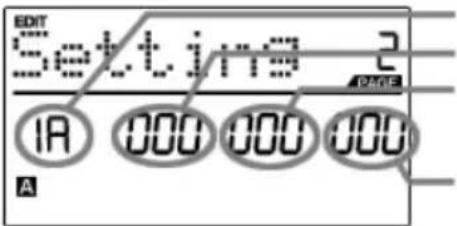

Puede usar la pantalla de ejemplo de la derecha como ayuda para determinar donde aparecen en la pantalla los parámetros de la Página 2 descritos en la página siguiente.

CÓMO NAVEGAR POR EL MODO DE EDICIÓN

1. Pulse el botón [EDIT].
2. Para seleccionar el controlador que desea editar, simplemente activévelo —de esta forma indicará a la pantalla que muestre las propiedades de ese controlador particular (Página 1).
3. Si hay varios menús para el controlador seleccionado, gire el cuadrante [VALUE] para seleccionar el menú que desea editar. Pulse [ENTER] para ver los parámetros de la propiedad seleccionada (Página 2).
4. Para recorrer los campos de parámetros de la página 2, use los botones [<] y [>]. Para cambiar los valores de los campos, gire el cuadrante [VALUE].
5. Cuando termine de editar el controlador, pulse [ENTER] para aceptar el cambio o [<] para cancelarlo.

CAMPO 1

CAMPO 2

CAMPO 3

CAMPO 4

PARÁMETROS DEL MODO DE EDICIÓN

CONTROLADOR SELECCIONADO	PÁGINA 1 PÁGINA 2
TECLADO	OCTAVA	CANAL MIDI DE TECLADO (campo 1)ARRIBA/ABAJO (campo 4)
	AFTERTOUCH (POSTPULSACIÓN	CANAL MIDI DE TECLADO (campo 1)COMPORTAMIENTO SÍ/NO (campo 4)
	VELOCIDAD	CANAL MIDI DE TECLADO (campo 1)COMPORTAMIENTO SÍ/NO (campo 4)
PADS	NOTA	CANAL MIDI (campo 1)NÚMERO DE NOTA (campo 2)COMPORTAMIENTO SÍ/NO (campo 3)COMPORTAMIENTO DE PRESIÓN (campo 4)
	CAMBIO DE PROGRAMA	CANAL MIDI (campo 1)NÚMERO DE CAMBIO DE PROGRAMA (campo 2)BANCO M (MSB) (campo 3)BANCO L (MSB) (campo 4)
PERILLAS Y CURSORES	CAMBIO DE CONTROL	CANAL MIDI (campo 1)NÚMERO DE CC (campo 2)RANGO - VALOR MÍNIMO (campo 3)RANGO - VALOR MÁXIMO (campo 4)
	AFTERTOUCH (POSTPULSACIÓN	CANAL MIDI (campo 1)NÚMERO DE CC (campo 2)RANGO - VALOR MÍNIMO (campo 3)RANGO - VALOR MÁXIMO (campo 4)
BOTONES	CAMBIO DE CONTROL	CANAL MIDI (campo 1)NÚMERO DE CC (campo 2)MODO DEL BOTÓN (campo 4)
	CAMBIO DE PROGRAMA	CANAL MIDI (campo 1)NÚMERO DE CAMBIO DE PROGRAMA (campo 2)BANCO M (MSB) (campo 3)BANCO L (MSB) (campo 4)
ARPEGIADOR SÍ/NO:	TIPO/RANGO/CONMUT ACIÓN	TIPO DE ARPEGIO (campo 2)RANGO DE ARPEGIO (campo 3)COMPORTAMIENTO DE LA CONMUTACIÓN DE ARPEGIO (campo 4)
	GATE/SWING	VALOR DE GATE DE ARPEGIO (campo 2)VALOR DE SWING DE ARPEGIO (campo 4)
REPETICIÓN DE NOTA	CONMUTACION/MOME NTÁNEO	MODO DEL BOTÓN (campo 2)
	GATE/SWING	VALOR DE GATE DE NOTA (campo 2)VALOR DE SWING DE NOTA (campo 4)
DIVISIÓN DE TIEMPO	DIVISIÓN	DIVISIÓN DE TIEMPO POR DEFECTO (campo 2)MODO DEL BOTÓN (campo 4)
RUEDA DE INFLEXIÓN DE TONO	PITCH BEND (inflexión de tono):	CANAL MIDI (campo 1)
RUEDA DE MODULACIÓN	RUEDA DE MODULACIÓN	CANAL MIDI (campo 1)NÚMERO DE CC (campo 2)RANGO - VALOR MÍNIMO (campo 3)RANGO - VALOR MÁXIMO (campo 4)
TRANSPORTE	FUNCIÓN DE TRANSPORTE	MMC, MIDI, MMC/MIDI o CTRL (campo 2)
GOLPE DE TEMPO	TEMPO	BPM (campo 2)
PEDL DE EXPRESIÓN	CAMBIO DE CONTROL	CANAL MIDI (campo 1)NÚMERO DE CC (campo 2)RANGO - VALOR MÍNIMO (campo 3)RANGO - VALOR MÁXIMO (campo 4)
	AFTERTOUCH (POSTPULSACIÓN	CANAL MIDI (campo 1)RANGO - VALOR MÍNIMO (campo 3)RANGO - VALOR MÁXIMO (campo 4)
PEDAL DE SOSTENIDO	MIDI CC	CANAL MIDI (campo 1)NÚMERO DE CC (campo 2)MODO DEL BOTÓN (campo 4)
	PAD DE BATERÍA	NÚMERO DE PAD (campo 4)
	REPETICIÓN DE NOTA
	DIV DE TIEMPO
	GOLPE DE TEMPO
	CAMBIO DE BANCO
	REPRODUCIR/PARAR
	REPRODUCIR/GRABAR
	ARPEGIADOR SÍ/NO:
	ENGANCHE ARPEGIADOR
	SOSTENIDO

MODO GLOBAL

En este modo, es posible enviar mensajes globales y hacer cambios generales a la manera en que funciona el MPK49. Las opciones del modo global están organizadas bajo diferentes páginas e incluyen la lista de opciones que se muestra a continuación.

CÓMO NAVEGAR POR EL MODO GLOBAL

1. Pulse el botón [GLOBAL].
2. Use los botones [<] y [>] para navegar por las páginas de opciones disponibles (mostradas abajo).
3. Use el cuadrante [VALUE] para cambiar los parámetros y valores o seleccionar un mensaje en la página seleccionada.
4. Pulse [ENTER] para aceptar el cambio o enviar un mensaje, o [<] para cancelar.

KILL MIDI (Silenciar MIDI)	Para enviar un mensaje All Notes Off (Desactivar todas las notas) o Reset Controllers (Reiniciar controladores)	Página 1
MIDI COMMON CHANNEL (Canal común MIDI)	Para seleccionar qué canal MIDI se usa como canal común	Página 2
LCD CONT (Contraste de la LCD)	Para ajustar el contraste de la pantalla.	Página 3
PAD SENS (Sensibilidad de los pads)	Para ajustar la sensibilidad de los pads al tacto	Página 4
PADCURVE (Curva de velocidad de los pads)	Para ajustar como producen los pads la velocidad MIDI, en función de la fuerza aplicada sobre ellos,	Página 5
PAD THRESHOLD (Umbral de pads)	Para ajustar el umbral de fuerza mínima requerida para activar un pad.	Página 6
KEYBOARD TRANSPOSITION (Transposición de teclado)	Para transponer el teclado hacia arriba o abajo en semitonos.	Página 7
MIDI CLOCK (Reloj MIDI)	Para seleccionar la fuente de reloj MIDI interna o externa.	Página 8
TAP TEMPO AVERAGE (Promedio de golpes de tempo)	Para seleccionar el número de golpes a promediar en la determinación del tempo	Página 9
SAVE SETUP (Guardar configuración)	Para guardar los parámetros globales vigentes.	Página 10
SYSEX TX	Para transferir un programa predeterminado mediante SysEx.	Página 11
VERSION (Versión)	Para verificar la versión de firmware vigente.	Página 12

MODO PROGRAM CHANGE

(Cambio de programa)

Un cambio de programa, denominado a menudo cambio de parche, es un mensaje MIDI usado para enviar datos a dispositivos para hacer que cambien a un nuevo programa. Esto permite indicarle a un dispositivo de hardware o software qué sonido debe tocar. Por ejemplo, si su MPK49 está controlando un parche de piano en su estación de trabajo de audio de escritorio o en un dispositivo externo, el uso del comando Program Change (Cambio de programa) le permite conmutar fácilmente a un match de sintetizador.

Hay dos tipos diferentes de cambio de programa en el MPK49:

PROG CHANGE - Este evento transmite un mensaje Program Change (cambio de programa) normal (0-127) a su estación de trabajo de audio de escritorio o dispositivo ex diferentes.

CÓMO NAVEGAR POR EL MODO DE CAMBIO DE PROGRAMA

1. Pulse el botón [PROGRAM CHANGE]
2. En la página 1, use el cuadrante [VALUE] para seleccionar un mensaje Prog Change o Prog+Bank y pulse [ENTER].
3. En la página 2, use los botones [<] y [>] para moverse por las diferentes opciones y el dial [VALUE] para cambiarlas.
4. Pulse [ENTER] para enviar el mensaje.

PROG+BANK – Este evento transmite un mensaje de cambio de programa (0-127), junto con un mensaje de cambio de banco L (bit menos significativo) (0-127) y un mensaje de cambio de banco M (bit máAs significativo) (0-126), lo que permite acceder a hasta 16384 bancos de programa diferentes. Es posible usar PROG+BANK si la estación de trabajo de audio de escritorio (DAW) o dispositivo externo soportan LSB y MSB.

PREGUNTAS FRECUENTES

Pregunta: ¿El MPK49 tiene sonidos internos?

Respuesta: No. El MPK49 es un controlador MIDI, lo que significa que no contiene ningún sonido en su interior sino que se usa en cambio para controlar dispositivos de sonido externo, tales como sintetizadores de hardware y software, secuenciadotes y baterías.

Pregunta: ¿El MPK49 se puede sincronizar a dispositivos externos?

Respuesta: Sí, el MPK49 puede recibir reloj MIDI a través de las conexiones USB y MIDI IN. Esto significa que usted puede sincronizar características basadas en el tempo, tales como la repetición de notas y el arpegiador, a una fuente externa. Para sincronizar el MPK49 a una fuente de reloj MIDI externa, entre al modo Global, desplácese a MIDI Clock y seleccione "External".

Pregunta: ¿Necesito un adaptador de alimentación para usar el MPK49 con una computadora?

Respuesta: No. El MPK49 se alimenta directamente del puerto USB. No obstante, si su puerto USB no suministra suficiente energía o si usa un hub USB, puede ser necesario usar el adaptador.

Pregunta: ¿Con qué aplicaciones de software es compatible el MPK49?

Respuesta: El MPK49 es compatible con cualquier dispositivo de software o hardware que soporte el protocolo MIDI. Consulte la documentación del dispositivo de hardware o software específico a fin de obtener instrucciones para habilitar el MPK49 como dispositivo de entrada MIDI.

Pregunta: ¿Puedo usar el MPK49 como interfaz MIDI con otros dispositivos MIDI?

Respuesta: Sí. El MPK49 funciona como interfaz MIDI y se puede usar para enviar o recibir MIDI hacia y desde otros dispositivos MIDI conectados al mismo.

Pregunta: ¿Puedo controlar varios dispositivos con el MPK49?

Respuesta: Sí. El MPK49 puede transmitir información por 16 canales MIDI en 2 puertos, con un total de 32 canales MIDI diferentes.

Pregunta: ¿Cuántos presets (programas predeterminados) diferentes puede contener el MPK49?

Respuesta: El MPK49 puede contener 30 configuraciones de preset, que le permiten almacenar diferentes configuraciones para usar con diversos módulos de software y hardware. Los presets se pueden copiar, editar y guardar fácilmente para la rápida recuperación de las configuraciones deseadas.

Pregunta: ¿Puedo enviar mensajes de cambio de programa a mis dispositivos de software o hardware?

Respuesta: Sí. Puede enviar mensajes de cambio de programa en el modo Program Change. Además, también se pueden asignar pads y botones par transmitir estos mensajes.

Pregunta: ¿Los pads del MPK49 son sensibles a la velocidad y la presión?

Respuesta: Sí. EL MPK49 soporta 16 pads estilo MPC sensibles a la velocidad y la presión Esto le permite ser muy expresivo con su programación e interpretación.

Pregunta: ¿Cuál es el rango de octavas del teclado?

Respuesta: El MPK49 tiene un rango físico de 4 octavas (49 teclas). No obstante, puede acceder a 10 octavas transponiendo simplemente el teclado hacia arriba o abajo con los botones [OCTAVE].

Pregunta: ¿El MPK49 funciona como interfaz de audio?

Respuesta: No. El MPK49 no cuenta con un interfaz de audio incorporada.

Pregunta: ¿Qué tipo de pads se usa en el MPK49?

Respuesta: El MPK49 cuenta exactamente con los mismos pads que se usan en el Akai MPC500.

Pregunta: ¿Las perillas del MPK49 son sin fin?

Respuesta: Las perillas del MPK49 son potenciómetros sin fin. Esto le permite limitar el rango de las mismas, como también usarlas como controles de incremento/decremento. Tenga en cuenta que para que las funciones de incremento/decremento funcionen, su aplicación de software debe ser capaz de recibir y reconocer NRPN.

Pregunta: Veo 8 perillas, 8 cursores, 8 botones y 12 pads. ¿Eso es todo?

Respuesta: No. El MPK49 ofrece varios bancos de controladores y pads, a los que se puede acceder mediante los botones [PAD BANK] y [CONTROL BANK]. Esto le permite acceder a muchos más parámetros que la cantidad de controladores físicos. Hay 3 bancos de control, que le proporcionan efectivamente 72 (3x24) controladores. Hay también 4 bancos de pads diferentes que le dan un total de 48 (4x12) pads.

Pregunta: ¿Las ruedas de Pitch Bend (Inflexión de tono) y Mod (Modulación) son asignables libremente?

Respuesta: La rueda de inflexión de tono transmite información de pitch bend dedicada y no se puede asignar libremente a otro valor de controlador. La rueda de modulación, por el contrario, se puede asignar para transmitir información de CC por cualquier MIDI CC#.

Pregunta: ¿La característica de repetición de nota del MPK49 funciona en forma similar a la función Note Repeat de la serie Akai MPC?

Respuesta: Sí, el MPK49 cuenta con el mismo algoritmo de repetición de nota que se puede hallar en la legendaria serie Akai MPC. Esta característica le permite interpretar y programar patrones de ritmo que serían de lo contrario casi imposibles de realizar manualmente.

SOLUCIÓN DE PROBLEMAS

PROBLEMA	CAUSA	SOLUCIÓN
La pantalla no se ilumina.	No hay alimentación.	Asegúrese de que el MPK49 esté conectado a la computadora y que ésta esté encendida.
		Si usa un adaptador de alimentación, asegúrese de que el mismo esté enchufado a un tomacorriente alimentado.
No hay sonido del dispositivo destinatario.	MPK49 conectado incorrectamente.	Verifique las conexiones USB de su computadora para confirmar que el MPK49 sea reconocido. Si fuera necesario, enchufe nuevamente la conexión y reinicie la computadora.
		Si está controlando un módulo de hardware externo, asegúrese de que el cable MIDI esté conectado del MPK49 al puerto MIDI IN del dispositivo.
	MPK49 conectado después de iniciar la aplicación de software.	Reinicie la aplicación de software con el controlador enchufado.
	Problema causado por usar un concentrador (hub) USB.	Desenchufe el MPK49 del concentrador USB y conéctelo directamente a la computadora.
	La aplicación de software no está configurada para recibir datos MIDI desde el MPK49.	Asegúrese de que el MPK49 o el dispositivo MIDI “USB” esté clasificado como fuente de MIDI activa en su aplicación. Normalmente, se puede acceder a los parámetros MIDI a través del menú Preferentes (Preferencias) de la aplicación.
	El canal MIDI del MPK49 no es igual al canal MIDI de entrada de la aplicación.	Asegúrese de que el MPK49 esté enviando datos MIDI en el canal esperado por el dispositivo destinatario.
Las notas se sostienen de manera constante.	El pedal de sostenido fue enchufado después de encender la unidad.	Apague la unidad, espere un momento y enciéndala otra vez.
	Notas pegadas debido a datos MIDI incompletos.	Apague la unidad, espere un momento y enciéndala otra vez.
El pedal de sostenido funciona de manera inversa.	El pedal de sostenido fue enchufado después de encender la unidad.	Con el pedal enchufado, apague la unidad, espere un momento y enciéndala otra vez.
Las características de arpegiador y repetición de notas no están sincronizadas a mi fuente de reloj.	Fuente de reloj configurada como “Internal” en el MPK49.	En modo Global, cambie el parámetro MIDI Clock a “External”. Asegúrese también de que el software que está usando esté configurado para enviar reloj MIDI al MPK49.
Las características de arpegiador y repetición de nota no funcionan y mi Sec/DAW está enviando reloj.	La DAW de software no está en modo de repetición.	Si su DAW de software no está en reproducción, no envía el reloj.
Mi cursor, perilla o rueda de modulación funciona a la inversa.	El valor mínimo del controlador está ajustado a un valor superior al máximo.	Edite el controlador y ajuste el valor mínimo para que sea inferior al máximo.
El control de transporte no funciona.	El software no soporta mensajes MMC, MIDI START/STOP o el modo MIDI CC.	Edite el control de transporte para que envíe mensajes MIDI en cambio. Asegúrese de que el modo de transporte que está usando en el MPK coincida con los modos de recepción de su software.
Sólo escucho un sonido cuando golpeo diferentes pads.	La función 12 Level está activada.	Cuando está activada, la función 12 Level asigna el último pad golpeado a los 12 pads. Desactive 12 Level para volver al funcionamiento normal.
Los pads siempre tocan al máxima velocidad (127).	La función Full Level está activada.	Cuando está activada, la función Full Level hace que todos los pads produzcan máxima velocidad, independientemente de la fuerza con que se golpeen. Desactive Full Level para volver al funcionamiento normal.

ESPECIFICACIONES TÉCNICAS

GENERALES
Pantalla	LCD especial c/retroiluminación
Dimensiones (ancho x prof x alto):	730 x 300 x 100 mm
Peso 5.8 kg
Alimentación	~100 mA, 5 V CC por USB ~1 A, 6 V CC con adaptador externo
Número de presets (programas predeterminados) 30
Canales de salida MIDI por USB	48 (16 canales x 3 puertos)
Canales de salida MIDI desde MIDI de 5 pines 16
Teclado	Teclado semipesado de 49 (sensible a la velocidad y la presión del canal)
Pads de batería	12 (sensibles a la velocidad y la presión)
Bancos de pads de batería 4
Cursores 8
Perillas de 360 grados 8
Conmutadores 8
Accesorios	Manual del usuario Cable USB (1 m) Disco CD-ROM
ENTRADAS/SALIDAS
Entradas MIDI	DIN de 5 pines x 1
Salidas MIDI	DIN de 5 pines x 1
USB	Conector esclavo x 1 (MIDI por USB)
Entrada de CC	6 V CC, 1 A

INFORMACIÓN DE CONTACTO

Para información adicional, noticias y actualizaciones de firmware del MPK49, visite regularmente el sitio web de Akai Professional (www.akaipro.com).

Para soporte técnico adicional:

CORREO ELECTRÓNICO: [e-mail] TEL: [phone] (EE.UU.)

TABLE DES MATIÈRES

INTRODUCTION 33

SCHÉMA D'INSTALLATION 33

CARACTÉRISTIQUES DU PANNEAU ARRIÈRE 34

CARACTÉRISTIQUES DU PANNEAU AVANT 34

MODES 36

PRESET MODE (PRÉRÉGLAGES).... 37
