SCHG 640 (BK) GH - Cocina SCHOLTES - Manual de uso y guía de instrucciones gratis

Marca	Scholtès
Modelo	SCHG 640 (BK) GH
Tipo de producto	Cocina a gas empotrable
Color	Negro (BK)
Dimensiones (Al x An x Pr)	90 x 60 x 60 cm
Peso neto	55 kg
Alimentación	Gas natural (G20) – convertible GLP
Número de quemadores	4 a gas, incluido 1 triple corona
Tipo de encendido	Encendido integrado automático
Seguridad	Dispositivo de seguridad de corte de gas en cada quemador
Horno	Horno eléctrico multifunción: calor rotativo, grill, solera
Capacidad del horno	70 L
Limpieza	Paredes esmaltadas fáciles de limpiar
Clase energética	A (horno)
Índice de reparabilidad	7,4/10 (dato indicativo)
Accesorios incluidos	Rejilla, bandeja de horno, plato de repostería
País de fabricación	Francia
Garantía	2 años

Preguntas frecuentes - SCHG 640 (BK) GH SCHOLTES

¿Cómo instalar la cocina SCHG 640 (BK) GH?

La instalación debe ser realizada por un profesional cualificado. Asegúrese de que el aparato esté conectado al gas con un flexible adecuado y que la ventilación de la habitación sea suficiente. Respete las distancias de seguridad indicadas en el manual.

¿Cómo convertir la cocina a gas butano/propano?

La conversión se realiza cambiando los inyectores de los quemadores. Utilice el kit de conversión suministrado y siga las instrucciones del manual. Se recomienda llamar a un técnico autorizado.

¿Qué hacer si el encendido no funciona?

Verifique que el aparato esté bien alimentado en electricidad (encendido electrónico). Limpie los electrodos y los quemadores. Si el problema persiste, contacte al servicio postventa.

¿Cómo limpiar los quemadores de gas?

Retire las tapas y las coronas, lávelas con agua caliente y jabón. No las ponga en el lavavajillas. Séquelas cuidadosamente antes de volver a colocarlas.

El horno no calienta correctamente, ¿qué hacer?

Verifique que el modo de cocción esté correctamente seleccionado. Si el horno permanece frío, el termostato puede estar defectuoso. Consulte a un profesional.

¿Cuál es el consumo energético del horno?

El horno está clasificado A en eficiencia energética. Su consumo depende del modo utilizado. Consulte la etiqueta energética en el manual para los valores precisos.

¿Puedo usar una placa de cocción de vidrio sobre los quemadores?

No, utilice únicamente utensilios adecuados para gas (fondos planos y estables). Las placas de vidrio pueden agrietarse bajo el calor directo.

¿Cómo activar la seguridad infantil?

Algunos modelos disponen de una función de bloqueo de mandos. Consulte el manual para la combinación de teclas a utilizar. En ausencia de esta función, nunca deje a los niños sin supervisión.

¿Dónde encontrar las piezas de repuesto?

Las piezas de repuesto están disponibles en el servicio postventa de Scholtès o en sitios especializados. Utilice la referencia de la pieza indicada en el manual.

El aparato emite olor a gas, ¿qué hacer?

Corte inmediatamente el suministro de gas, abra las ventanas, no utilice ningún aparato eléctrico y contacte a las emergencias de gas o a un profesional. No busque la fuga usted mismo.

MANUAL DE USUARIO SCHG 640 (BK) GH SCHOLTES

Manual de instrucciones

ENCIMERA

Sumario

Manual de instrucciones,1

Advertencias,4

Asistencia,7

Descripción del aparato,10

Instalación,34

Puesta en funcionamiento y uso,38

Precauciones y consejos,39

Mantenimiento y cuidados,39

Anomalías y soluciones,40

GB

English

ATENCIÓN: Este aparato y sus partes accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evitar tocar los elementos calentadores. Mantenga alejados a los niños menores de 8 años si no son continuamente vigilados. El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser realizadas por niños sin vigilancia.

ATENCIÓN: Dejar un quemador con grasas o aceites sin vigilancia puede ser peligroso y provocar un incendio. NUNCA intente apagar una llama/incendio con agua, se debe apagar el aparato y cubrir la llama, por ejemplo, con una tapa o con una manta ignífuga.

ATENCIÓN: Riesgo de incendio: no deje objetos sobre las superficies de cocción.

No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Elimine eventuales líquidos presentes sobre la tapa antes de abrirla. No cierre la tapa de vidrio (si existe)

cuando los quemadores o la placa eléctrica todavía están calientes.

El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

ATENCIÓN: el uso de protecciones inapropiadas de la placa de cocción puede provocar accidentes.

ATENCIÓN: Si se dañara la superficie de vidrio: - apague inmediatamente todos los quemadores y eventuales elementos calentadores eléctricos y desconecte el aparato de la red eléctrica. - no toque la superficie del aparato.

PT

Advertências

• el tipo de anomalía
• el modelo de la máquina (Mod.)
• el número de serie (S/N)

Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje.

La siguiente información es válida solo para España.

Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

• Piezas y componentes
• Mano de obra de los técnicos
• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

PT

Assistência

Comunique:

• o tipo de avaria
• o modelo da máquina (Mod.)
• o número de série (S/N)

Descripción del aparato

Vista en conjunto

1. Parrillas de apoyo para RECIPIENTES DE COCCIÓN
2. QUEMADORES A GAS
3. PLACA ELÉCTRICA*
4. Piloto de funcionamiento de la PLACA ELÉCTRICA*
5. Mandos de los QUEMADORES A GAS
6. Mando de la PLACA ELÉCTRICA*
7. Bujía de encendido de los QUEMADORES A GAS

8. DISPOSITIVO DE SEGURIDAD

9. QUEMADORES A GAS: son de distintas dimensiones y potencias. Elija siempre el más adecuado para el diámetro del recipiente que va a utilizar.

10. Piloto de FUNCIONAMIENTO DE LA PLACA ELÉCTRICA*: se enciende cuando el mando está en cualquier otra posición que no sea la de apagado.
11. Mandos de los QUEMADORES A GAS y de la PLACA ELÉCTRICA* para la regulación de la llama o de la potencia.
12. Bujía de encendido de los QUEMADORES A GAS: permite el encendido automático del quemador.
13. DISPOSITIVO DE SEGURIDAD: si se apaga accidentalmente la llama, interrumpe la salida de gas.

* Presente sólo en algunos modelos.

PT

! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

! Los embalajes no son juguetes para niños y se deben eliminar respetando las normas para la recolección de residuos (ver Precauciones y consejos).

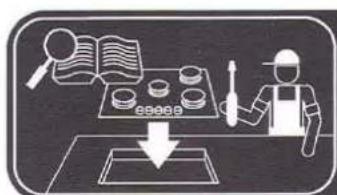

! La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.
! Este aparato puede ser instalado y funcionar sólo en lugares ventilados permanentemente, de acuerdo a las prescripciones de las Normas Nacionales en vigencia. Deben ser observados los siguientes requisitos:
- El ambiente debe poseer un sistema de descarga de los humos de la combustión al exterior, utilizando una campana o un electroventilador que entre automáticamente en funcionamiento cada vez que se enciende el aparato.

En chimenea o tubo de chimenea ramificado (reservado a los aparatos de cocción)

Directamente al externo

- El ambiente debe poseer un sistema que permita la entrada del aire necesario para una combustión normal. El caudal de aire necesario para la combustión no debe ser inferior a 2 m ^3 /h por cada kilovatio (kW) de potencia instalada.

El sistema puede tomar aire del exterior del edificio a través de un conducto de 100 cm ^2 , como mínimo, de sección útil de modo que no pueda ser obstruido accidentalmente.

También puede hacerlo de manera indirecta, desde ambientes adyacentes que posean un conducto de ventilación hacia el exterior, como se describe más arriba, y que no sean partes en común del inmueble, ambientes con peligro de incendio o dormitorios.

- Los gases de petróleo licuados, más pesados que el aire, se depositan en las partes más bajas. Por lo tanto, los ambientes que contienen botellas de GPL deben tener aberturas hacia el exterior para permitir la evacuación desde abajo de eventuales escapes de gas. Además, las botellas de GPL, vacías o parcialmente llenas, no deben ser instaladas o depositadas en ambientes o espacios a un nivel más bajo del suelo

(sótanos, etc.) Es conveniente conservar en el ambiente sólo la botella que se está utilizando, colocada de modo que no quede expuesta a la acción directa de fuentes de calor (homos, chimeneas, estufas, etc.) capaces de llevarla a temperaturas superiores a 50°C.

Empotramiento

Para una correcta instalación de la encimera se deben observar las siguientes precauciones:

• Los muebles situados a un costado, cuya altura supere la de la superficie de trabajo, deben estar situados a 200 mm., como mínimo, del borde de la misma.
• Las campanas deben ser instaladas de acuerdo con los requisitos establecidos en los manuales de instrucción de las mismas, siempre manteniendo una distancia mínima de 650 mm (ver la figura).
• Coloque los armarios de pared adyacentes a la campana a una altura mínima desde la superficie de trabajo, de 420 mm. (ver la figura).

Siempre que la encimera se instale debajo de un armario de pared, éste último deberá mantener una distancia mínima de la superficie de trabajo de 700 mm.

- El espacio para el mueble deberá tener las dimensiones indicadas en la figura. Se han previsto ganchos de fijación que permiten fijar la encimera a superficies de 20 a 40 mm. de espesor. Para un buena fijación de la encimera, es aconsejable usar todos los ganchos que se suministran.

- Antes de proceder a la fijación a la encimera, coloque la junta (suministrada con el equipo) a lo largo del perímetro de la placa de cocción como se representa en la figura.

Esquema de fijación de los ganchos

Posición del gancho para Posición del gancho para superficies H=20mm superficies H=30mm

Adelante

Posición del gancho para Atrás superficies H=40mm

! Use los ganchos contenidos en el "paquete de accesorios"

- Cuando la encimera no se instale sobre un homo empotrado, es necesario introducir un panel de madera como aislamiento. El mismo deberá colocarse a una distancia mínima de 20 mm. de la pared inferior de la encimera.

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las figuras).

! Es posible instalar la encimera sólo sobre homos empotrados dotados de ventilación.

Conexión eléctrica

Las encimeras que poseen cable de alimentación tripolar, se fabrican para funcionar con corriente alterna, a la tensión y frecuencia de alimentación indicadas en la placa de características (ubicada en la parte inferior de la encimera). El conductor de puesta a tierra del cable se distingue por los colores amarillo-verde. Cuando se realiza la instalación sobre un horno empotrado, la conexión eléctrica de la encimera y la del horno se deben realizar por separado, ya sea por razones de seguridad eléctrica, como para facilitar la eventual extracción del horno.

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la carga indicada en la placa de características.

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente.

! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verifique que:

- la toma tenga conexión a tierra y que sea conforme con la ley;

• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características;
• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características;
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.
! El cable no debe sufrir pliegues ni compresiones.
! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia).
! La empresa declina toda responsabilidad cuando estas normas no sean respetadas.

Conexión de gas

La conexión del aparato a la tubería o a la botella de gas se deberá efectuar de acuerdo a lo prescripto por las Normas Nacionales vigentes, sólo después de haber verificado que el mismo está regulado para el tipo de gas con el cual será alimentado. Si no es así, realice las operaciones indicadas en el párrafo "Adaptación a los distintos tipos de gas".

En el caso de alimentación con gas líquido, desde botella, utilice reguladores de presión conformes con las Normas Nacionales vigentes.

! Para un funcionamiento seguro, un adecuado uso de la energía y una mayor duración del aparato, verifique que la presión de alimentación cumpla con los valores indicados en la tabla 1 "Características de los quemadores e inyectores".

Conexión con tubo rígido (cobre o acero)

! La conexión a la red de gas se debe efectuar de modo que no provoque esfuerzos de ningún tipo al aparato.

En el tubo de alimentación del aparato se encuentra una unión en "L" orientable, cuya estanqueidad está asegurada por una junta. Si resultara necesario girar la unión, sustituya siempre la junta estanca (suministrada con el aparato).

La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico.

Conexión con tubo flexible de acero inoxidable de pared continua con uniones roscadas

La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico. La colocación de dichos tubos se debe efectuar de modo tal que su longitud, en condiciones de máxima extensión, no sea mayor que 2000 mm. Una vez realizada la conexión, verifique que el tubo metálico flexible no permanezca en contacto con partes móviles o no quede aplastado.

! Utilice exclusivamente tubos y juntas estancas conformes a la Normas Nacionales en vigencia.

Control de la estanqueidad

! Finalizada la instalación, controle la perfecta estanqueidad de todas las uniones utilizando una solución jabonosa pero nunca una llama.

Adaptación a los distintos tipos de gas

Para adaptar la encimera a un tipo de gas diferente de aquel para el que fue fabricada (indicado en la etiqueta fijada en la parte inferior de la encimera o en el embalaje), es necesario sustituir los inyectores de los quemadores efectuando las siguientes operaciones:

1. Quite las parrillas de la encimera y extraiga los quemadores.

ES

1. Desenrosque los inyectores utilizando una llave tubular de 7mm. y sustitúyalos por los que se adapten al nuevo tipo de gas (ver tabla 1 "Características de los quemadores e inyectores").

En el caso del quemador Mini WOK*, para aflojar la tobera utilizar una llave abierta de 7mm.(veri figura).

1. Vuelva a colocar las piezas realizando las operaciones en sentido contrario.
2. Al finalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica.

Cambio de los picos en el quemador Mini DUAL\*

1. Quitar las rejillas y extraer los quemadores. El quemador está compuesto por dos partes separadas.
2. Aflojar los 3 tornillos y extraer el quemador.
3. Desenroscar los 2 tornillos (ver figuras).

1. Desenroscar los picos "A" utilizando una llave tubular de 7mm. Para desenroscar el pico "B" utilizar una llave de 7mm (ver figura). Sustituir los picos con los adecuados al nuevo tipo de gas (ver la tabla 1).

2. Colocar nuevamente en su posición todos los componentes siguiendo las operaciones en sentido contrario al de la secuencia descripta arriba.

- Regulación de aire principal de los quemadores

Los quemadores no necesitan de ninguna regulación de aire principal.

- Regulación de los mínimos

1. Lleve la llave hasta la posición de mínimo;
2. Quite el mando y accione el tornillo de regulación situado en el interior o al costado de la varilla de la llave hasta conseguir una pequeña llama regular.

* Presente sólo en algunos modelos.

1. Verifique que girando rápidamente el mando desde la posición de máximo hasta la de mínimo, no se apaguen los quemadores.
2. En los aparatos provistos del dispositivo de seguridad (termopar), si dicho dispositivo no funcionara con los quemadores al mínimo, aumente la capacidad de los mínimos utilizando para ello el tornillo de regulación.
3. Una vez efectuada la regulación, vuelva a colocar los precintos ubicados en los by-pass con lacre o un material equivalente.

! En el caso de gas líquido, el tomillo de regulación deberá enroscarse a fondo.

! Al finalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica.
! Cuando la presión del gas utilizado sea distinta de la prevista (o variable), es necesario instalar, en la tubería de entrada, un regulador de presión conforme con las Normas Nacionales en vigencia.

PLACA DE CARACTERÍSTICAS
Conexiones eléctricas	ver placa de características
	Este aparato es conforme con las siguientes Normas Comunitarias:- 2006/95/CE del 12/12/06 (Baja Tensión) y posteriores modificaciones- 2004/108/CE del 15/12/04 (Compatibilidad Electromagnética) y posteriores modificaciones- 93/68/CEE del 22/07/93 y posteriores modificaciones.- 2009/142/CE del 30/11/09 (Gas) y posteriores modificaciones- 2012/19/UE y posteriores modificaciones successives.
ECODISEÑO	Reglamento (UE) n° 66/2014, por el que se aplica la Directiva 2009/125/CE.Reglamento EN 60350-2Reglamento EN 30-2-1

Características de los quemadores e inyectores

ES

Tabla 1				Gas líquido Gas Natural
Quemador Diametro		(mm)	Potencia térmica kW (p.c.s.*)	Potencia térmica kW (p.c.s.*) Nominal	By-pass 1/100 (mm) reducida	Inyector 1/100 (mm)	Capacidad* g/h ***	**	Potencia térmica kW (p.c.s.*) Nominal	Inyector 1/100 (mm)	Capacidad* l/h
Rápido (R)		100	0,70	3,00	39	86	218	214	3,00	116(Y)	286
Rápido Reducido (RR)		100	0,70	2,60	39	80	189	186	2,60	110(Y)	248
Ultra Rápido (UR)		100	0,70	3,40	39	91	247	243	3,40	123	324
Semi Rápido (S)		75	0,40	1,65	28	64	120	118	1,65	96(Z)	157
Auxiliar (A)		55	0,40	1,00	28	50	73	71	1,00	79(6)	95
Mini Wok (MW)		110	1,30	3,50	57	91	254	250	3,50	138(H)	333
Mini DUAL	MD intero	40	0,20	0,60	23	37	44	43	0,70	66	67
	MD externo	108	1,30	4,00	54	93	291	286	4,00	135	381
Presiones de suministro		Nominal (mbar)Minima (mbar)Máxima (mbar)					28-302035	372545	201725

* A 15°C y 1013,25 mbar-gas seco
** Propano P.C.S. = 50.37 MJ/Kg
*** Butano P.C.S. = 49,47 MJ/Kg
Natural P.C.S. = 37.78 MJ/m³

TV 631 GH

TV 631 E GH

TV 640 GH SCHG 640 GH

Puesta en funcionamiento y uso

! En cada mando está indicada la posición del quemador a gas o de la placa eléctrica* correspondiente.

Quemadores a gas

El quemador elegido se puede regular con el mando correspondiente de la siguiente manera:

- Apagado

Máximo

Mínimo

Para encender uno de los quemadores, acerque al mismo una llama o un encendedor, pulse a fondo y gire el mando correspondiente en sentido antihorario hasta la posición de máxima potencia.

En los modelos que poseen dispositivo de seguridad es necesario mantener presionado el mando durante 2-3 segundos aproximadamente hasta que se caliente el dispositivo que mantiene automáticamente encendida la llama.

En los modelos que poseen bujía de encendido, para encender el quemador elegido, pulse a fondo y gire el mando correspondiente en sentido antihorario hasta la posición de máxima potencia.

! Si se apagara accidentalmente la llama del quemador, cierre el mando y vuelva a intentar encenderlo después de 1 minuto, como mínimo.

Para apagar el quemador es necesario girar el mando en sentido horario hasta el apagado (correspondiente al símbolo “●”).

El quemador de Mini DUAL\*

Este quemador de gas está formado por dos fuegos concéntricos. El uso de ambos quemadores permite una elevada potencia que disminuye los tiempos de cocción con respecto a los quemadores tradicionales. La corona doble vuelve más uniforme la distribución del calor en el fondo de la olla.

Se pueden utilizar recipientes de todas las dimensiones, cuando se trate de pequeños recipientes, encienda sólo el quemador interno. El quemador se comanda mediante una perilla única.

Para encenderlo presionar a fondo la perilla y girar en sentido antihorario

hasta alcanzar la posición de máximo ElDEMador está dotado de un encendido electrónico que se pone en funcionamiento automáticamente presionando la perilla.

Debido a que el quemador está dotado de un dispositivo de seguridad, es necesario mantener presionada la perilla durante 2 o 3 segundos hasta que se calienta el dispositivo que mantiene la llama encendida automáticamente.

El quemador se puede regular con la perilla correspondiente de la siguiente manera:

- Apagado

Encendido y corona interna al máximo

Corona interna al mínimo

Ambas coronas están al máximo

Ambas coronas están al mínimo

Para apagar el quemador es necesario girar la perilla en sentido horario hasta el apagado (correspondiente al símbolo “•”).

* Presente sólo en algunos modelos.

Consejos prácticos para el uso de los quemadores

Si desea obtener el máximo rendimiento, es útil recordar lo siguiente:

• utilice recipientes adecuados para cada quemador (ver la tabla) con el fin de evitar que las llamas sobresalgan por el fondo de los recipientes.
• utilice siempre recipientes con el fondo plano y con tapa.
• cuando se produce la ebullición, gire el mando hasta la posición de mínimo.

Quemador	∅ Diámetro Recipientes (cm)
Rápido (R)	24 - 26
Rápido Reducido (RR)	24 - 26
Ultra Rápido (UR)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14
Mini WOK (MW)	24 - 26
Mini DUAL (MD interno)	12 - 16
Mini DUAL (MD externo)	24 - 26

Para identificar el tipo de quemador ver los diseños presentes en el párrafo "Características de los quemadores y boquillas".

Placas eléctricas\*

La regulación se puede realizar girando el mando correspondiente en sentido horario o antihorario hasta 6 posiciones diferentes:

Posición	Placa normal o rápida
0	Apagado
1	Potencia mínima
2-5	Potencias intermedios
6	Potencia máxima

En todas las posiciones del mando diferentes a la de apagado, se produce el encendido del piloto de funcionamiento.

Consejos prácticos para el uso de las placas eléctricas\*

Para evitar dispersiones de calor y provocar daños a la placa, es importante utilizar recipientes con fondo plano y de un diámetro igual o mayor que el de la placa.

Posición	Placa normal o rápida
0	Apagado.
1	Cocción de verduras, pescados.
2	Cocción de papas (a vapor) sopas, garbanzos, porotos.
3	Para continuar la cocción de grandes cantidades de alimentos, minestrones.
4	Asar (mediano).
5	Asar (fuerte).
6	Dorar o alcanzar el hervor en poco tiempo.

! Antes de utilizarlas por primera vez, es necesario calentar las placas de cocción a la máxima temperatura durante 4 minutos, sin olla. Durante esta fase inicial, el revestimiento protector se endurece y alcanza la máxima resistencia.

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad.

Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• Este aparato se refiere a un aparato empotrable de clase 3.
• Para su correcto funcionamiento, los aparatos a gas necesitan un regular cambio de aire. Verifique que en su instalación se respeten los requisitos contenidos en el párrafo correspondiente a la "Colocación".
• Las instrucciones son válidas sólo para los países de destino, cuyos símbolos figuran en el manual y en la placa de características.

- El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.

- El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.

- No toque la máquina descalzo o con las manos y pies mojados o húmedos.

- El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales.

- Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del homo.

- No obstruya las aberturas de ventilación y de eliminación del calor.

- Controle siempre que los mandos estén en la posición “●”/“○” cuando no se utiliza el aparato.

- No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.

- No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.

- En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).

- Verifique que los mangos de las ollas estén siempre dirigidos hacia dentro de la encimera para evitar que sean chocados accidentalmente.

- No utilice ollas inestables o deformadas.

- No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.

- Evitar que los niños jueguen con el aparato.

- El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• En base a la Norma europea 2012/19/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor podrá

llevar los electrodomésticos viejos a las áreas especiales preparadas por las administraciones municipales, entregarlos al servicio público de recogida o, si la legislación nacional lo contempla, entregarlos en la tienda al hacer la compra de los electrodomésticos nuevos de tipología análoga. Todos los principales productores están involucrados en la creación y gestión de sistemas optimizados para la recogida y eliminación de los residuos de los electrodomésticos.

Ahorrar y respetar el medioambiente

• Aproveche al máximo el calor residual de la placa caliente apagando placas de hierro fundido 10 minutos antes del final de su tiempo de cocción y fogones de vitrocerámica 5 minutos antes del final del tiempo de cocción.
• La base de la olla o sartén deben cubrir la placa caliente Si es menor, preciosa energía se desperdiciará y las ollas que hierven arriba dejarán restos incrustados que pueden ser difíciles de eliminar.
• Cocine los alimentos en ollas o sartenes cerrados con tapas que ajusten bien y usen la menor cantidad de agua posible. Cocinar sin la tapa, aumentará enormemente el consumo de energía.
• Utilice ollas y sartenes completamente planos.
• Si usted está cocinando algo que toma mucho tiempo, vale la pena usar una olla a presión, que es dos veces más rápido y ahorra un tercio de la energía.

Mantenimiento y cuidados

Cortar la corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

! Evite el uso de detergentes abrasivos o corrosivos como los quitamanchas y productos anticorrosivos, jabones en polvo y esponjas con superficie abrasiva: pueden rayar irremediablemente la superficie.

! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

• Para un mantenimiento ordinario, es suficiente lavar la encimera con una esponja húmeda, secándola luego con un papel absorbente para cocina.
• Los elementos móviles de los quemadores se lavan frecuentemente con agua caliente y detergente tratando siempre de eliminar las incrustaciones.
• En las encimeras que poseen encendido automático, es necesario realizar frecuentemente una cuidadosa limpieza de la parte terminal de los dispositivos de encendido instantáneo electrónico y verificar que los orificios de salida del gas no estén obstruidos.
• Antes de preparar los elementos, la superficie de cocción se limpiará bien con un trapo húmedo para quitar el polvo o restos de comidas anteriores. La superficie se limpiará a menudo con agua tibia y detergente suave.
• Las placas eléctricas se limpian con un paño húmedo y se untan con un poco de aceite cuando todavía están tibias.
• El acero inoxidable puede quedar manchado si permanece en contacto por largo tiempo con agua fuertemente calcárea o con detergentes agresivos (que contengan fósforo). Se aconseja enjuagar abundantemente y secar después de la limpieza. Es además importante secar los posibles derrames de agua.

ES

! No utilice difusores, tostadores de pan o parrillas para carne de acero inoxidable sobre los mecheros a gas.

Mantenimiento de las llaves de gas

Con el tiempo puede suceder que una llave se bloquee o presente dificultad para girar, en esos casos será necesario proceder a la sustitución de dicha llave.

! Esta operación la debe efectuar un técnico autorizado por el fabricante.

Anomalías y soluciones

Puede suceder que la encimera no funcione o no funcione bien. Antes de llamar al servicio de asistencia técnica, veamos qué se puede hacer. Antes que nada verifique que no hayan interrupciones en las redes de alimentación de gas y eléctrica, y en particular, que las llaves de gas, aguas arriba del aparato, estén abiertas.

El quemador no se enciende o la llama no es uniforme.

Controle si:

• Los orificios de salida de gas del quemador están obstruidos.
• Se han colocado correctamente todas las partes móviles que componen el quemador.
• Hay corriente de aire en las cercanías de la encimera.

La llama no permanece encendida en los modelos con seguridad.

Controle si:

• No ha presionado a fondo el mando.
• No ha mantenido presionado a fondo el mando por un tiempo suficiente como para activar el dispositivo de seguridad.
• Están obstruidos los orificios de salida del gas a la altura del dispositivo de seguridad.

El quemador en posición de mínimo no permanece encendido.

Controle si:

• Están obstruidos los orificios de salida del gas.
• Hay corriente de aire en las cercanías de la encimera.
• La regulación del mínimo es correcta.

Los recipientes no permanecen estables.

Controle si:

• El fondo del recipiente es perfectamente plano.
• El recipiente está centrado en el quemador o en la placa eléctrica.
• Las parrillas fueron invertidas.

ATENCIÓN

Para la instalación de la placa consultar el manual.

Evitar golpes accidentales con ollas, rejillas u otros utensilios de cocina

No usar ollas o sartenes entre dos o más quemadores.

No dejar parrillas para bistecs vacías sobre la hornalla encendida durante más de 5 minutos.

Instalação

Este quemador de gas está formado por dos fuegos concéntricos. El uso de ambos quemadores permite una elevada potencia que disminuye los tiempos de cocción con respecto a los quemadores tradicionales. La corona doble vuelve más uniforme la distribución del calor en el fondo de la olla.

Se pueden utilizar recipientes de todas las dimensiones, cuando se trate de pequeños recipientes, encienda sólo el quemador interno. El quemador se comanda mediante una perilla única.

Para encenderlo presionar a fondo la perilla y girar en sentido antihorario hasta alcanzar la posición de máximo El quemador está dotado de un encendido electrónico que se pone en funcionamiento automáticamente presionando la perilla.

Debido a que el quemador está dotado de un dispositivo de seguridad, es necesario mantener presionada la perilla durante 2 o 3 segundos hasta que se calienta el dispositivo que mantiene la llama encendida automáticamente. El quemador se puede regular con la perilla correspondiente de la siguiente manera:

- Apagado

Encendido y corona interna al máximo

Corona interna al mínimo

Ambas coronas están al máximo

Ambas coronas están al mínimo

Para apagar el quemador es necesario girar la perilla en sentido horario hasta el apagado (correspondiente al símbolo “•”).

Desligar a corrente eléctrica
