Tipo de producto	Bodega para vino empotrable
Marca	MIELE
Modelo	KWT1611VI
Capacidad	Hasta 16 botellas (estimación)
Rango de temperatura	5 °C a 20 °C
Climatización	Enfriamiento por compresor, ventilación dinámica
Control	Electrónico táctil
Iluminación	LED blanco cálido, regulable
Puerta	Maciza o de vidrio según versión
Seguridad	Bloqueo infantil, alarma de puerta abierta
Dimensiones (Al × An × Pr)	Aprox. 84 × 29,8 × 57,0 cm
Peso neto	Aprox. 35 kg
Alimentación	220-240 V, 50 Hz, 1,0 A
Clase energética	F (escala A-G)
Consumo anual de energía	Aprox. 120 kWh
Nivel de ruido	38 dB(A)
Tipo de instalación	Empotrable, se puede instalar lado a lado con otros electrodomésticos compatibles
Mantenimiento	Limpiar el interior con un paño suave y agua jabonosa; descongelación automática
Piezas de repuesto	Disponibles a través del servicio posventa Miele (reparabilidad garantizada)

Preguntas frecuentes - KWT1611VI MIELE

¿Cuáles son las dimensiones exactas de la bodega para vino KWT1611VI?

Las dimensiones exactas no se proporcionan en el manual, pero para un modelo similar de Miele, espere aproximadamente 84 cm de altura, 29,8 cm de ancho y 57 cm de profundidad. Consulte la ficha técnica oficial para los valores precisos.

¿Puedo instalar este modelo lado a lado con un refrigerador o congelador?

Sí, el KWT1611VI es compatible con instalaciones lado a lado utilizando el kit de yuxtaposición Miele. Consulte las instrucciones de instalación proporcionadas para fijar los electrodomésticos juntos e instalar la placa de calefacción para evitar la condensación.

¿Cuál es la capacidad en botellas de la bodega para vino KWT1611VI?

El KWT1611VI puede contener hasta 16 botellas estándar de 75 cl, según el tamaño de los estantes. La capacidad exacta depende de la configuración y el diámetro de las botellas.

¿Cómo ajustar la temperatura de la bodega para vino?

Use el panel de control táctil para ajustar la temperatura entre 5 y 20 °C. Presione las teclas +/- para aumentar o disminuir la temperatura. La temperatura recomendada para vino tinto es de 14-18 °C, para blanco 8-12 °C.

¿Es necesario un descongelamiento manual?

No, la bodega para vino está equipada con un sistema de descongelación automática. El agua de condensación se drena a través de una bandeja de evaporación. No se requiere intervención manual.

¿Qué hacer si la puerta no cierra correctamente?

Verifique que el aparato esté nivelado (use las patas ajustables). Asegúrese de que ningún objeto bloquee el cierre y que las bisagras no estén flojas. Si el problema persiste, contacte al servicio posventa de Miele.

¿Puedo empotrar la bodega para vino debajo de una encimera?

Sí, el KWT1611VI está diseñado para empotrar. Prevea un hueco de aproximadamente 84 × 30 × 58 cm (Al × An × Pr) para una instalación correcta. Deje suficiente espacio de ventilación.

¿Cómo limpiar el interior de la bodega para vino?

Desenchufe el aparato, retire los estantes y limpie las superficies con un paño suave empapado en agua tibia y jabón suave. Seque cuidadosamente. No use productos abrasivos ni disolventes.

¿Por qué no se enciende la iluminación LED?

Verifique que la puerta esté bien cerrada (la iluminación se apaga automáticamente). Si la puerta está abierta y la iluminación permanece apagada, el módulo LED puede estar defectuoso. Contacte al servicio de Miele para un reemplazo.

¿Dónde encontrar las piezas de repuesto para el KWT1611VI?

Las piezas de repuesto están disponibles a través del servicio posventa de Miele. Use el número de modelo y el número de serie para hacer el pedido. Las piezas están garantizadas durante al menos 10 años después del cese de producción.

MANUAL DE USUARIO KWT1611VI MIELE

Heater/Merging Kit for Vi models / Trousse de juxtaposition / Equipo de combinación para modelos Vi

Para prevenir usos inadecuados, lea este instructivo antes de la instalación o utilización.

en....3

Before you begin 3

Antes de comenzar 15

Instalaciones adyacentes....15
... sin división .... 15
... con división.... 16

Accesorios y herramientas necesarias 16

Herramientas 16
Otros....16

Preparación de los aparatos 17

Instalación de la esterilla eléctrica 17

Conexión de los aparatos 19

Este equipo de combinaciones debe usarse en las instalaciones adyacentes de los siguientes modelos:

• K 18x1 Vi, K 19x1 Vi
• F 14x1 Vi, F 18x1 Vi, F 19x1 Vi
• KF 18x1 Vi, KF 19x1 Vi
• KWT 16x1 Vi

Antes de comenzar

Lea todas las instrucciones de este manual, al igual que las del manual que viene con su aparato antes de la instalación o utilización.

El peso de este aparato se concentra en su parte superior y debe sujetarse para evitar la posibilidad de que se incline hacia adelante. Mantenga las puertas cerradas hasta que el aparato esté completamente instalado y afianzado según las instrucciones de instalación. Se deben usar dos personas para la instalación a fin de reducir el riesgo de lesiones o daños al producto.

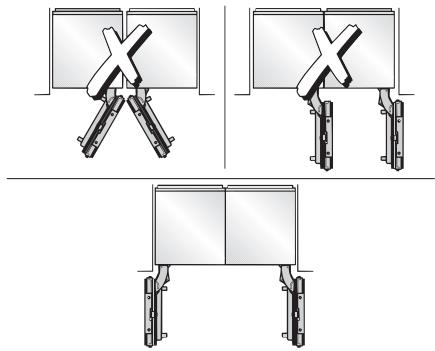

Instalaciones adyacentes

... sin división

Si los aparatos se instalan directamente uno al lado del otro (sin una división), es necesario acoplarlos juntos.

También se debe instalar una alfombrilla térmica. Esto ayudará a evitar la condensación y evitará daños.

La instalación de la alfombrilla térmica aumentará el consumo de energía.

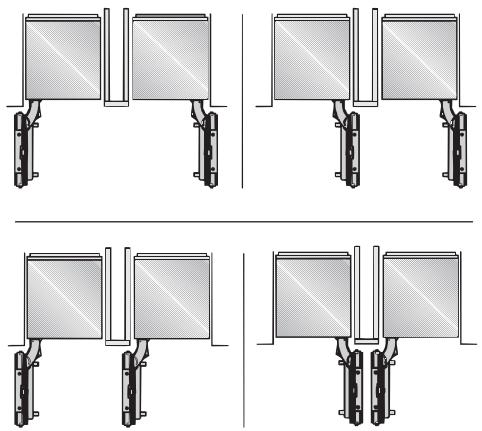

... con división

El grosor mínimo de la división es de 16 mm ( ^5/_8 ).

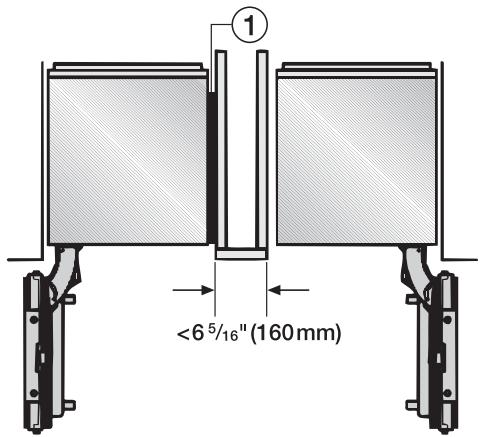

Si el grosor de la división entre los aparatos adyacentes es de 16 mm ( ^5/8 ) a 160 mm ( 6^5/16 ), cada uno de ellos deberá instalarse en forma individual dentro de su propia cavidad empleando los accesorios de montaje suministrados.

En este caso, lo único que necesitará es la alfombrilla térmica ① del "Equipo de combinación" para prevenir la condensación y evitar daños.

La instalación de la alfombrilla térmica aumentará el consumo de energía.

Al determinar las dimensiones de la división correspondiente al modelo 4, tenga en cuenta el grosor de los paneles de la puerta personalizada y las manijas de las puertas. Esto impedirá que las puertas se dañen si se abren al mismo tiempo.

Accesorios y herramientas necesarias

Herramientas

• Desatornillador con cabeza Torx T 20
• Broca Torx T 20 y portabrocas magnético
• Llave ajustable

Otros

• Diversos tamaños de brocas, adecuados para el material
• Pieza de material delgado (por ejemplo, linóleo) para proteger el piso contra daños
• Cinta adhesiva

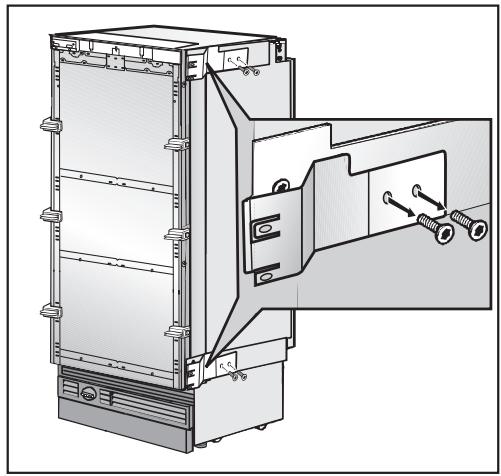

Preparación de los aparatos

■ Coloque los aparatos uno al lado del otro según la configuración prevista.

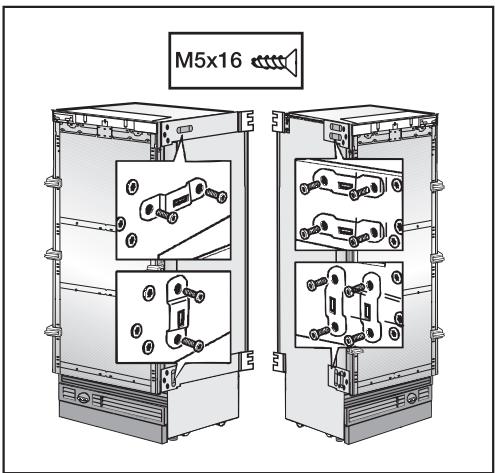

■ Del lado de la manija de la caja protectora, retire las placas de sujeción laterales.

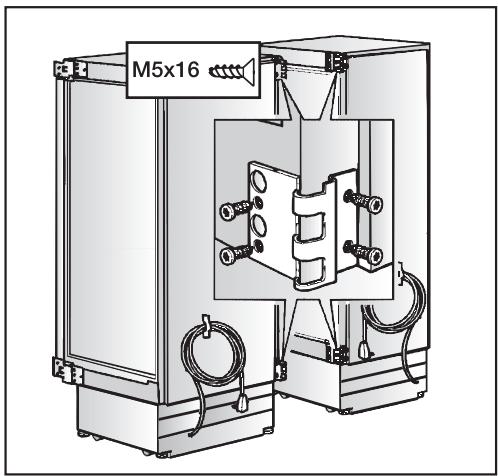

■ Tome cada mitad de las bisagras del equipo para instalaciones adyacentes y atorníllelas a ambos aparatos.

■ Atornille las placas laterales a ambos aparatos. Examine la posición de los dos aparatos.

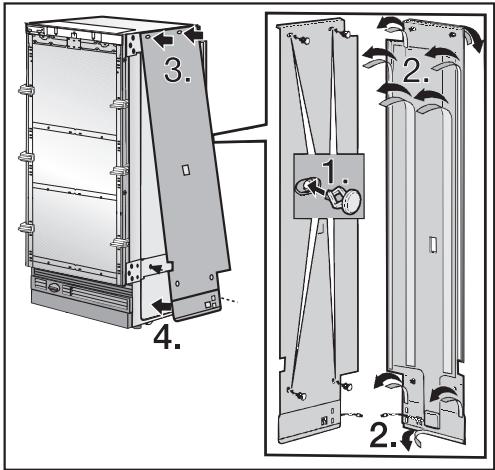

Instalación de la esterilla eléctrica

La esterilla térmica debe sujetarse sobre el lado derecho del aparato ubicado al lado izquierdo.

■ Introduzca los pasadores a través de los orificios preparados ①.

■ Jale y retire la tira de protección de la cinta adhesiva ②.
■ Introduzca los pasadores en los orificios superiores, al tiempo que mantiene la esterilla térmica lejos de la parte inferior del aparato ③.
■ Aplique presión sobre la esterilla térmica en dirección de arriba hacia abajo e introduzca los pasadores en los orificios de la parte inferior ④.

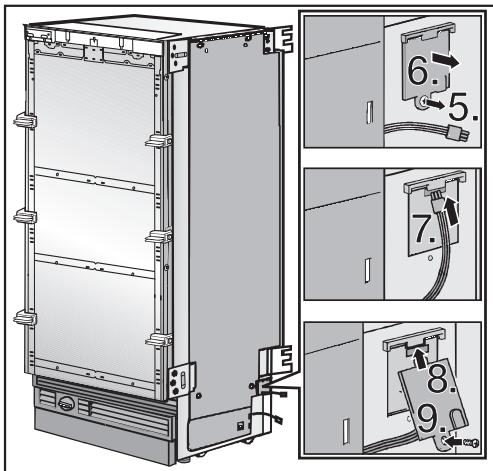

■ Afloje los tornillos de la caja de conexiones ⑤.
■ Abra la caja de conexiones ⑥.
■ Conecte el cable ⑦.
■ Cierre la tapa de la caja de conexiones ⑧.
■ Coloque y apriete los tornillos de la caja de conexiones ⑨.

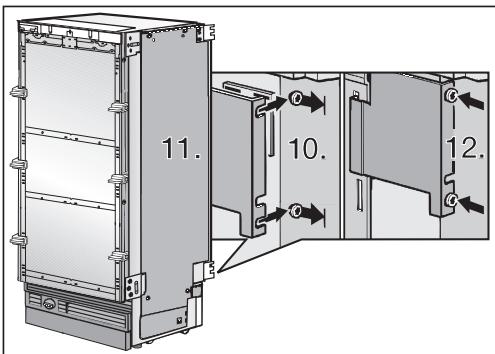

■ Afloje los tornillos de la parte posterior del aparato ⑩. No los desatornille totalmente.
■ Cuelgue la tapa del cable de su bisagra en la alfombrilla térmica y, por abajo, empújela hacia los tornillos ⑪.
■ Apriete los tornillos ⑫.

Conexión de los aparatos

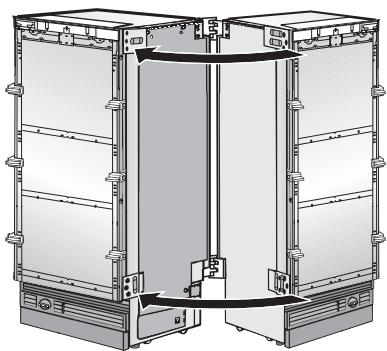

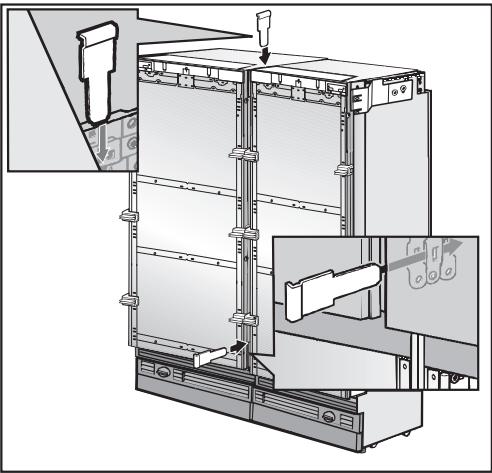

■ Empuje los aparatos para acercarlos y hasta que las mitades de las bisagras se acoplen.

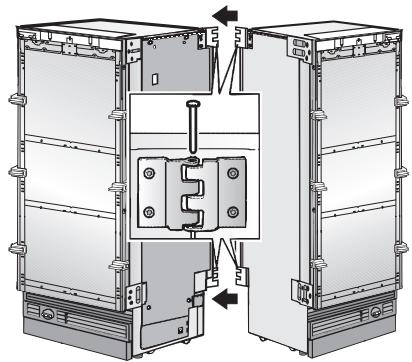

■ Introduzca los pasadores en las bisagras.

■ Empuje los aparatos en la parte delantera hasta que se acercan lo más que se pueda.

■ Una vez unidos los aparatos, introduzca el puntal de metal en las placas superior e inferior. Utilice una herramienta para empujar el puntal hasta dentro.

Ahora sujete la combinación de aparatos a la cavidad de la instalación. Para obtener las instrucciones, consulte las instrucciones de instalación de cada aparato.

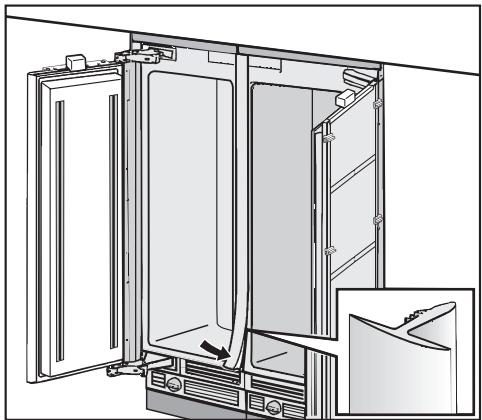

■ Introduzca la tira de recubrimiento en la juntura entre los aparatos.
