MANUAL DE USUARIO YP3040 AXIS

Guía de instalación del YP3040

Esta guía de instalación incluye las instrucciones necesarias para instalar el Motor para movimiento horizontal y vertical YP3040.

Pasos para la instalación

1. Verifique el contenido del paquete con la lista que aparece más abajo.
2. Presentación del hardware. Consulte la página 44.

3. Instalación del hardware.

4. Instalación de la escuadra de pared, consulte la página 45.

5. Instalación del motor para movimiento horizontal y vertical, consulte la página 45.
6. Instalación de la cámara en la carcasa, consulte la página 45.
7. Instalación de la carcasa en el motor para movimiento horizontal y vertical, consulte la página 45.

8. Conexión de los cables, consulte la página 46.
   Importante:

9. Configuración, consulte la página 47.

Este producto debe utilizarse de acuerdo a la legislación y normativas locales.

1 Contenido del paquete

Artículo Modelos/variantes/notas
Motor para movimiento horizontal y vertical	YP3040
Kit de montaje	2 tornillos M5x10 para montar la carcasa de la cámara en el soporte4 pernos para montar el motor para movimiento horizontal y vertical en la escuadra de pared recomendada1 llave Allen
Material impreso Guía de	instalación del YP3040 (este documento)Plantilla de taladrado (con escuadra de pared YP3040)Documento de garantía de Axis
Accesorios opcionales	Consulte la página www.axis.com para obtener información sobre documentación de productos, herramientas de instalación, cámaras, accesorios para alimentación y carcasas

Accesorios recomendados

Artículo Modelos	/variantes/notas
Escuadra de pared	Escuadra de pared YP3040 para el Motor para movimiento horizontal y vertical YP3040
Adaptador de red	Adaptador de red AXIS PS24, entrada de fuente de alimentación de 100–230 V CA, adecuada para uso en interiores y en exteriores
Carcasa Carcasa	AXIS T92A20 que se monta sobre el Motor para movimiento horizontal y vertical YP3040
Cámaras de red Serie	AXIS P13-EAXIS Q1755-EAXIS Q1910-E

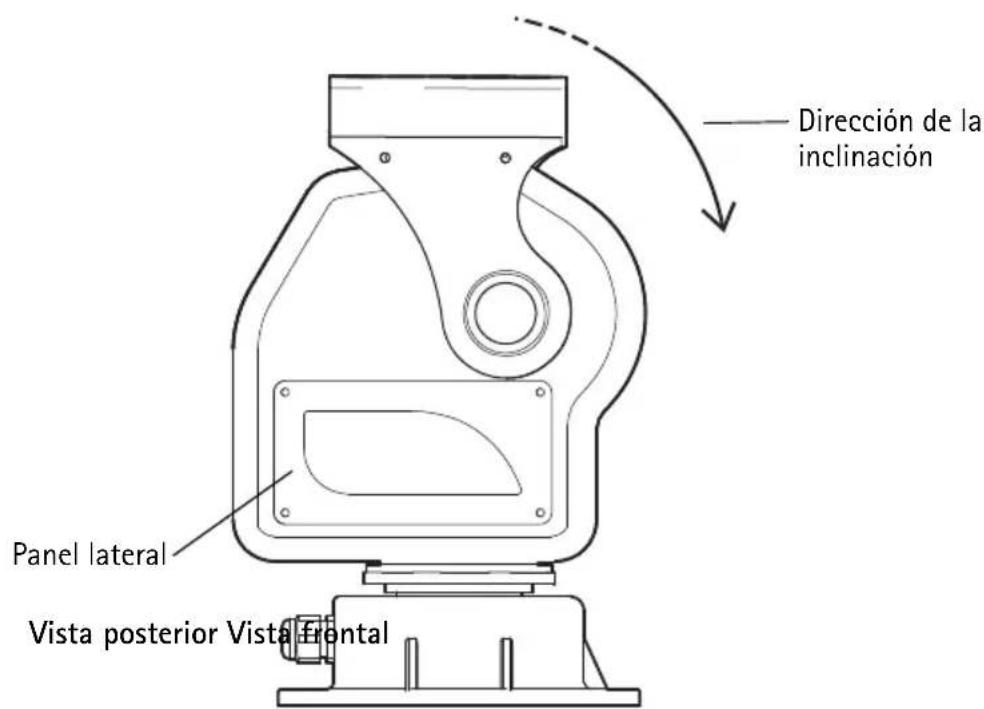

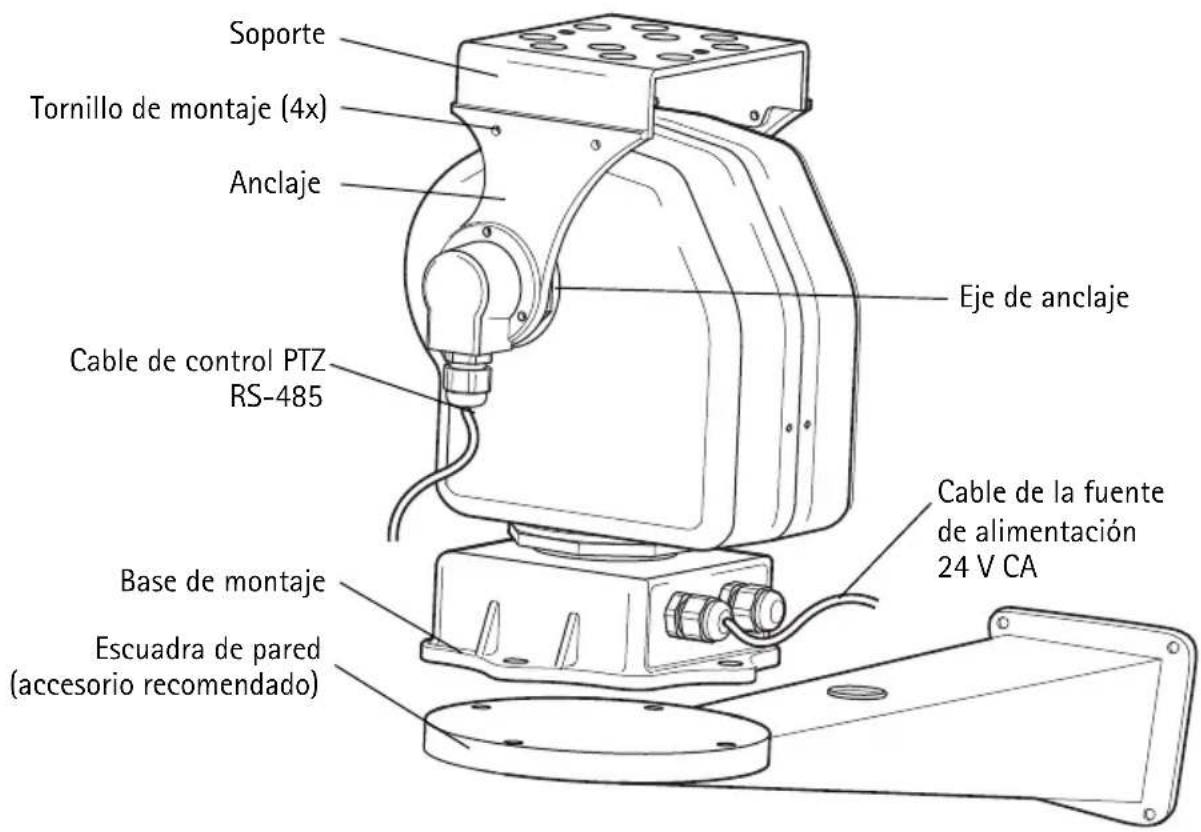

Presentación del hardware

Nota:
Para las funciones que se encuentran tras el panel lateral, consulte el apartado Acerca de las opciones del switch DIP, en la página 49

3 Instalación del hardware

Instalación de la escuadra de pared

1. Prepare la pared para la instalación de la escuadra de pared (accesorio recomendado), utilice la plantilla de taladrado suministrada para situar los orificios. Asegúrese de utilizar brocas, tornillos y tacos adecuados para el material.

! IMPORTANTE: para evitar colisiones, asegúrese de que existe suficiente espacio libre alrededor del motor para movimiento horizontal-vertical y entre la cámara y la carcasa para cámara (el espacio libre mínimo hasta el techo es de 60 cm o 24 pulgadas desde el borde superior de la escuadra de pared).

1. Pase los cables a través de la escuadra de pared, consulte la ilustración en la página 46.

2. Fije la escuadra a la pared con la plataforma redonda hacia arriba.

IMPORTANTE: Asegúrese de dejar suficiente holgura, de modo que los cables se puedan torcer y doblar junto con la unidad.

Instalación del motor para movimiento horizontal y vertical

1. Coloque el motor para movimiento horizontal y vertical en la escuadra de pared, consulte la ilustración en la página 44 para ver la dirección de la inclinación y el alineamiento.

2. Fije el motor para movimiento horizontal y vertical apretando los pernos suministrados.

Instalación de la cámara en la carcasa

1. Instale la cámara en la carcasa de acuerdo con las instrucciones de la Guía de instalación suministrada con la carcasa. Asegúrese de permitir el paso del cable de control PTZ a través de la carcasa hasta la cámara, consulte el apartado Conexión de los cables, en la página 46. Para obtener más información, consulte las Guías de instalación suministradas con la carcasa y con la cámara.

Instalación de la carcasa en el motor para movimiento horizontal y vertical

1. Separe el soporte retirando los tornillos de montaje del anclaje con la llave Allen suministrada. Consulte la ilustración en la página 44.

2. Utilice los 2 tornillos de cabeza fresada para montar la carcasa sobre el soporte.

3. Acople el soporte con la carcasa al anclaje.

Dimensiones del soporte

Orificios de montaje para la carcasa/cámara de red, consulte Accesorios recomendados, en la página 43

Conexión de los cables

1. Conecte la fuente de alimentación al motor para movimiento horizontal y vertical de acuerdo con la Guía de instalación suministrada con el adaptador de red. El adaptador de red recomendado es el AXIS PS24. Para obtener más información sobre este producto, consulte el sitio Web de Axis en www.axis.com

	Color del cable Se conecta a
Cable para fuente de alimentación de 24 V CA	Rojo 24 V CA en la fuente de	alimentación
	Rojo 24 V CA en la fuente de	alimentación
	Amarillo/verde Toma de tierra

1. Conecte el cable de control PTZ al puerto RS-485 de la cámara. Los distintos modelos de cámaras tienen conectores de terminal diferentes, asegúrese de seguir la descripción correcta para la cámara instalada. La cámara de red Axis se suministra con el conector correcto. Para obtener más información sobre las cámaras de red Axis, consulte el sitio Web de Axis en www.axis.com

	Color del cable Se conecta a
Cable de control PTZ (RS-485) Rojo A+ en la cámara
	Azul B- en la cámara

1. Conecte la cámara a la red, consulte la Guía de instalación suministrada con la cámara.

Nota:

El conector RJ-45 para el cable de red no pasará a través del prensaestopas del cable en el lado inferior de la carcasa. Se deberá cortar el cable, insertarlo a través del prensaestopas y, a continuación, volver a engastarlo.

4 Configuración

Al instalar una cámara de red Axis compatible en el Motor para movimiento horizontal y vertical YP3040, los controles estarán disponibles desde la página Live View de las páginas Web de la cámara, después de activar la funcionalidad PTZ en las herramientas de configuración. Siga estas instrucciones para activar la funcionalidad PTZ en la cámara:

1. Vaya a Setup (Configuración) > System Options (Opciones del sistema) > Port & Devices (Puertos y dispositivos) > COM port (Puerto COM) en las páginas Web de la cámara y configure Uso en Movimiento horizontal y vertical.

2. Consulte el Manual del usuario suministrado con el producto para obtener instrucciones sobre cómo configurar las opciones de PTZ.

Especificaciones técnicas

Unidad Función	Descripción
YP3040	Voltaje de entrada 24 V CA 50/60 Hz
	Consumo de energía 30 VA
	Rango de movimiento Panorámica De 0° a 355°
			Inclinación De 10° a -80°
	Velocidad del movimiento	Panorámica 7,5°/seg
		Inclinación 6°/seg
	Protocolo (predeterminado) Pelco-D
	Frecuencia de bits (predeterminada) 2400 bps
	Dirección (predeterminada) 1
	Temperatura de funcionamiento De -20°C a 65°C (-4°F a 149°F)
	Carga Par (eje de anclaje, consulte la página 44)		1.5 N m (1,1 pies lb)
			Tipo de carga
			Carga máxima
	Peso		4.2 kg (9 lb)
	Clase de protección		IP66 (uso en interiores y exteriores)
	Construcción		Aleación de aluminio

Solución de problemas

Problema Causa probable Solución
YP3040 no se mueve	No se ha aplicado energía	Compruebe que está conectada la fuente de alimentación
	Conexión defectuosa en la fuente de alimentación	Compruebe que el cable de la fuente de alimentación está intacto y conectado correctamente
YP3040 se mueve cuando se aplica energía pero, si no, no responde a los comandos	Conexión defectuosa del cable RS-485 a la cámara de red	Compruebe que el cable RS-485 está intacto y conectado correctamente
	La funcionalidad PTZ no está activada en la cámara de red	Compruebe que la funcionalidad PTZ está activada en las herramientas de configuración, consulte la sección Configuración, en la página 47

Acerca de las opciones del switch DIP

La transmisión entre el motor y la cámara no funcionará si la cámara utiliza un protocolo y una frecuencia de bits diferentes a los del motor. Para las cámaras con un protocolo distinto al Pelco-D y una frecuencia de bits de 2400 bps, se deberán cambiar los switches DIP, consulte Cambio de las opciones del switch DIP, en la página 50.

Nota:

Las opciones predeterminadas de fábrica del Motor para movimiento horizontal y vertical YP3040 son el protocolo Pelco-D y una frecuencia de bits de 2400 bps. Esto significa que no es necesario cambiar las opciones del switch DIP cuando se utiliza el motor con una cámara de red Axis con el protocolo Pelco-D.

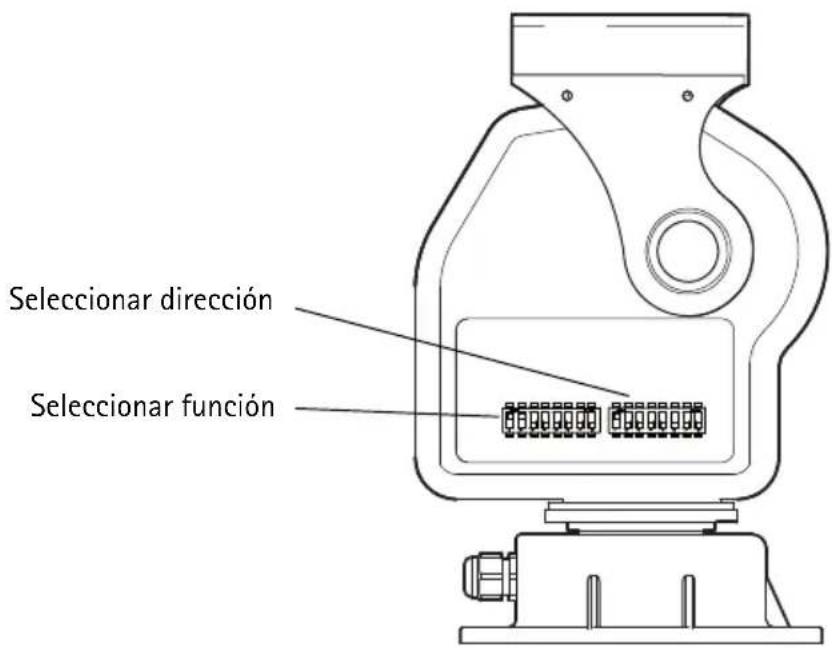

El Motor para movimiento horizontal y vertical YP3040 tiene dos conjuntos de 8 switches DIP digitales.

Los 8 switches de la izquierda se utilizan para seleccionar funciones como protocolo, frecuencia de bits y resistencia de terminal. Los 8 switches de la derecha se utilizan para seleccionar varias direcciones únicas al conectar diversas unidades en una serie a través de un servidor de vídeo multicanal. Existen 255 combinaciones de switch diferentes.

Nota:

En una instalación típica, sólo se necesita la dirección única predeterminada.

Cambio de las opciones del switch DIP

1. Afloje los 4 tornillos de montaje del panel lateral y retire el panel lateral.
2. Configure los 8 switches para seleccionar las funciones. Los switches 1, 2, 3 y 4 se utilizan para seleccionar el protocolo de control PTZ. El switch 7 está siempre DESACTIVADO. El switch 8 se utiliza para conectar una resistencia de terminal de 120 Ω, se cambia a ACTIVADO cuando es necesario.

S e l e c c		i	o	n	a	r	f	u	n
Protocolo Pelco-D	(predeterminado)	ON ON	OFF OFF
	Pelco-P OFF ON OFF OFF
	AD/AB OFF OFF ON OFF
Frecuencia de bits	2400 bps(predeterminada)					OFF OFF
	4800 bps ON OFF
	9600 bps OFF ON
	19200 bps ON ON
Resistencia de terminal	DESACTIVADO(predeterminada)								OFF
	120 Ω								ON
								OFF

Nota:
ON=ACTIVADO, OFF=DESACTIVADO
3. Configure los 8 switches para seleccionar la dirección.

Nota:
ON=ACTIVADO, OFF=DESACTIVADO
4. Vuelva a colocar el panel lateral y apriete los tornillos.

Medidas preventivas y advertencias

• Lea atentamente la Guía de instalación antes de instalar el producto. Guarde la Guía de instalación para futuras consultas.
• Apague la alimentación antes de limpiar el motor. No utilice productos químicos, agentes cáusticos ni limpiadores en aerosol. Utilice un paño húmedo para la limpieza.
• Utilice únicamente accesorios y repuestos suministrados o recomendados por Axis.
• Utilice únicamente una fuente de alimentación de 24 V CA, se recomienda el adaptador de red AXIS PS24.
• Proteja el cable de la fuente de alimentación frente a cualquier daño; preste especial atención a los accesorios, extensiones y salidas de los enchufes.
• Instale un protector contra sobrecargas para proteger el motor de las sobrecargas de energía.
• Evite utilizar cables de instalación excesivamente largos para prevenir incendios o descargas eléctricas.
• No retire las cubiertas ni repare usted mismo el producto, póngase en contacto con Axis o con el distribuidor de Axis para los temas de servicio técnico.

IMPORTANTE: mantenga el motor alejado de objetos no identificados o líquidos
■ corrosivos, ya que pueden provocar cortocircuitos en el motor.
IMPORTANTE: no instale el motor sobre soportes inestables ni en superficies o paredes
- inestables o vibratorias, ya que pueden provocar lesiones a las personas o dañar el motor.
IMPORTANTE: no toque el motor durante el funcionamiento.
IMPORTANTE: no instale ni utilice el motor en lugares peligrosos en los que se
■ almacenen objetos inflamables o explosivos.
