BEDIENUNGSANLEITUNG YP3040 AXIS
YP3040 Installationsanleitung
In dieser Anleitung wird die Installation des YP3040 Schwenk-Neige-Motor beschrieben.
Installationsschritte
- Prüfen Sie, ob alle in der nachfolgenden Liste aufgeführten Komponenten vorhanden sind.
- Sehen Sie sich die Hardwareübersicht an. Siehe Seite 24.
-
Installieren Sie die Hardware.
-
Montieren Sie die Wandhalterung, siehe Seite 25.
- Installieren Sie den Schwenk-Neige-Motor, siehe Seite 25.
- Bringen Sie die Kamera im Gehäuse an, siehe Seite 25.
- Montieren Sie das Gehäuse auf dem Schwenk-Neige-Motor, siehe Seite 25.
-
Schließen Sie die Kabel an, siehe Seite 26.
-
Stellen Sie die PTZ-Funktionen ein, siehe Seite 27.
Wichtig!
Verwenden Sie dieses Produkt unter Beachtung der geltenden rechtlichen Bestimmungen.

Lieferumfang
| Komponente Modell/Varianten/Anmerkungen | |
| Schwenk-Neige-Motor | YP3040 |
| Montagesatz 2 M5x10-Schrauben zur Anbringung des Kameragehäuses auf der Schiene4 Schrauben zur Befestigung des Schwenk-Neige-Motors an der empfohlenen Wandhalterung1 Inbusschlüssel | |
| Gedruckte Dokumente Y | YP3040 Installationsanleitung (dieses Dokument)Bohrschablone (mit YP3040 Wandhalterung)Axis-Garantieerklärung |
| Optionales Zubehör | Weitere Informationen zur Produktdokumentation sowie zu Installationswerkzeugen, Kameras, Stromversorgungszubehör und Gehäusen finden Sie unter „www.axis.com“. |
Empfohlenes Zubehör
| Komponente Modell/Varianten/Anmerkungen | |
| Wandhalterung Wandhalterung für den YP3040 Schwenk-Neige-Motor | |
| Netzteil | AXIS PS24 Netzteil, Netzeingang, 100 bis 230V Wechselstrom, ist für Innenräume und Außenbereiche geeignet |
| Gehäuse AXIS T92A20 | Gehäuse für den YP3040 Schwenk-Neige-Motor |
| Netzwerk-Kameras AXIS | P13-E SerieAXIS Q1755-EAXIS Q1910-E |

Hardwareübersicht


Hinweis:
Informationen zu den Elementen hinter der Seitenabdeckung finden Sie unter DIP-Schalter-Einstellungen, auf Seite 29.

Installation der Hardware
Installation der Wandhalterung
- Bereiten Sie die Montage der Wandhalterung (empfohlenes Zubehör) vor. Markieren Sie hierfür mithilfe der beiliegenden Bohrschablone die Position der Bohrlöcher an der Wand. Stellen Sie sicher, dass die Bohrerspitzen, Schrauben und Dübel für das Wandmaterial geeignet sind.
WICHTIG! - Halten Sie einen ausreichenden Abstand um den Schwenk-Neige-Motor und zur Kamera bzw. dem Kameragehäuse ein, um Kollisionen zu verhindern (der Mindestabstand vom oberen Rand der Wandhalterung zur Decke beträgt 60 cm).
-
Ziehen Sie die Kabel durch die Wandhalterung, siehe Abbildung auf Seite 26.
-
Befestigen Sie die Wandhalterung mit der runden Platte nach oben an der Wand.
WICHTIG! - Achten Sie auf genügend Spielraum, damit sich die Kabel zusammen mit der Kamera verdrehen und verbiegen lassen.
Installation des Schwenk-Neige-Motors
-
Positionieren Sie den Schwenk-Neige-Motor an der Wandhalterung. Ausrichtung und Neigerichtung siehe Abbildung auf Seite 24.
-
Befestigen Sie den Schwenk-Neige-Motor, indem Sie die beiliegenden Schrauben festziehen.
Anbringung der Kamera im Gehäuse
- Montieren Sie die Kamera im Gehäuse gemäß den Anweisungen im Installationsanleitung zu Ihrem Gehäuse. Stellen Sie sicher, dass das Kabel für die PTZ-Steuerung durch das Gehäuse zur Kamera geführt werden kann, siehe Anschließen der Kabel, auf Seite 26. Weitere Informationen dazu finden Sie im Installationsanleitung zur Ihrem Gehäuse bzw. zu Ihrer Kamera.
Anbringung des Gehäuses auf dem Schwenk-Neige-Motor
-
Nehmen Sie die Schiene ab, indem Sie die Befestigungsschrauben am Halter mithilfe des mitgelieferten Inbusschlüssels lösen. Siehe Abbildung auf Seite 24.
-
Verwenden Sie die beiliegenden zwei Senkkopfschrauben, um das Gehäuse auf der Schiene zu befestigen.
-
Befestigen Sie die Schiene mit dem Gehäuse am Halter.

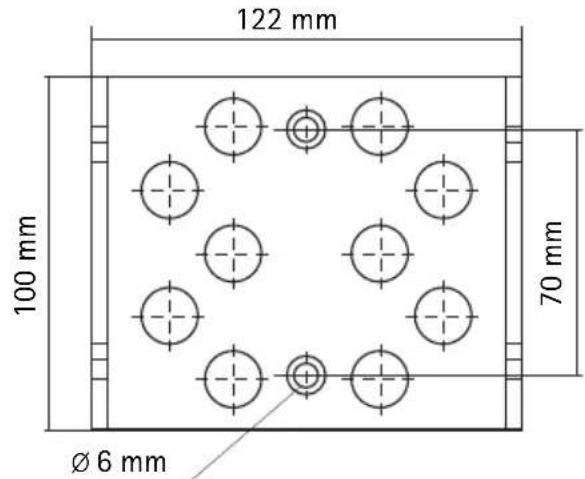

Abmessungen der Schiene

Montagebohrungen für das Gehäuse/Netzwerk-Kamera, siehe Empfohlenes Zubehör, auf Seite 23
Anschließen der Kabel
- Verbinden Sie das Netzteil mit dem Schwenk-Neigemotor gemäß den Anweisungen im Installationsanleitung zu Ihrem Netzteil. Es wird das AXIS PS24 Netzteil empfohlen. Weitere Informationen zu diesem Produkt finden Sie auf der Axis Website unter „www.axis.com“.
| Farbe des Kabels Anschluss an | ||
| Netzkabel, 24 V Wechselstrom | Rot | 24 V Wechselstrom am Netz-teil |
| Rot 24 V Wechselstrom am Netz-teil | ||
| Gelb/Grün Schutzleiter | ||
- Schließen Sie das Kabel zur PTZ-Steuerung an den RS-485-Anschluss der Kamera an. Die Kameramodelle verfügen über unterschiedliche Anschlüsse. Vergewissern Sie sich, dass Sie die korrekte Beschreibung für Ihr Modell verwenden. Der passende Buchse ist im Lieferumfang Ihrer Axis Netzwerk-Kamera enthalten. Weitere Informationen zu Axis Netzwerk-Kameras finden Sie auf der Axis Website unter „www.axis.com“.
| Farbe des Kabels Anschluss an | ||
| Kabel für PTZ-Steuerung (RS-485) Rot A+ an der Kamera | ||
| Blau B- an der Kamera |
- Verbinden Sie die Kamera mit dem Netzwerk gemäß den Anweisungen im Installationsanleitung zu Ihrer Kamera.
Hinweis:
Die RJ-45-Buchse des Netzwerkkabels passt nicht durch die Kabelverschraubung an der Unterseite des Gehäuses. Sie müssen das Kabel abschneiden, durch die Kabelverschraubung ziehen und anschließend wieder mit der Buchse vercrimpen.

4 Ausrichtung
Wenn Sie eine kompatible Axis Netzwerk-Kamera auf dem YP3040 Schwenk-Neige-Motor montieren, werden die Steuerungen auf den Webseiten der Kamera unter „Live View“ (Live-Ansicht) angezeigt, wenn die PTZ-Funktionen in den Setup-Tools aktiviert wurden. Führen Sie die folgenden Schritte aus, um die PTZ-Funktionen in der Kamera zu aktivieren:
-
Wählen Sie auf den Webseiten der Kamera die Option Setup > System Options > Ports & Devices > COM Port (Setup > Systemoptionen > Schnittstellen und Geräte > COM-Schnittstelle) aus. Aktivieren Sie unter Usage (Verwendung) die Option „Pan Tilt“ (Schwenken/Neigen).
-
Informationen zur Konfiguration der PTZ-Einstellungen finden Sie im Benutzerhandbuch zur Ihrem Produkt.
Technische Daten
| Gerät Funktion | Beschreibung | ||
| YP3040 | Eingangsspannung 24 V Wechselstrom, 50/60 Hz | ||
| Stromverbrauch 30 VA | |||
| Bewegungsbereich Schwenken 0 bis 355° | |||
| Neigen 10° bis -80° | |||
| Bewegungsgeschwindigkeit | Schwenken 7,5°/s | ||
| Neigen 6°/s | |||
| Protokoll (Standard) Pelco-D | |||
| Bitrate (Standard) 2400 bps | |||
| Adresse (Standard) 1 | |||
| Betriebstemperatur -20 °C bis 65 °C | |||
| Belastung Drehmoment (Halterachse,siehe Seite 24) | 1.5 N m | ||
| Gewicht | 4.2 kg | ||
| Schutzklasse | IP66 (in Innenräumen und im Außenbereich) | ||
| Material | Aluminiumlegierung | ||
Fehlerbehebung
| Problem | Mögliche Ursache | Lösung |
| YP3040 bewegt sich nicht | Keine Stromversorgung | Überprüfen Sie, ob das Netzteil angeschlossen ist |
| Fehlerhaftes Netzteil | Überprüfen Sie, dass das Netzkabel nicht beschädigt und ordnungsgemäß angeschlossen ist | |
| YP3040 bewegt sich, wenn es an die Stromversorgung angeschlossen wird, reagiert aber nicht auf Steuerbefehle | Fehlerhafte RS-485-Kabelverbindung zur Netzwerk-Kamera | Überprüfen Sie, dass das RS-485-Kabel nicht beschädigt und ordnungsgemäß angeschlossen ist |
| Die PTZ-Funktionalität in der Netzwerk-Kamera ist nicht aktiviert | Aktivieren Sie die PTZ-Funktionen in den Setup-Tools, siehe Ausrichtung, auf Seite 27 |
DIP-Schalter-Einstellungen
Die Datenübertragung zwischen dem Motor und der Kamera funktioniert nicht, wenn die Kamera und der Motor unterschiedliche Protokolle und Bitraten verwenden. Wenn Ihre Kamera nicht das Pelco-D-Protokoll und eine andere Bitrate als 2400 bps verwendet, müssen Sie die Dip-Schalter ändern, siehe Ändern der DIP-Schalter-Einstellungen, auf Seite 30.
Hinweis:
Der YP3040 Schwenk-Neige-Motor ist werksseitig auf das Pelco-D-Protokoll und eine Bitrate von 2400 bps eingestellt. Dies bedeutet, dass Sie die DIP-Schalter-Einstellungen nicht ändern müssen, wenn Sie den Motor in Verbindung mit einer Axis Netzwerk-Kamera mit dem Pelco-D-Protokoll einsetzen.

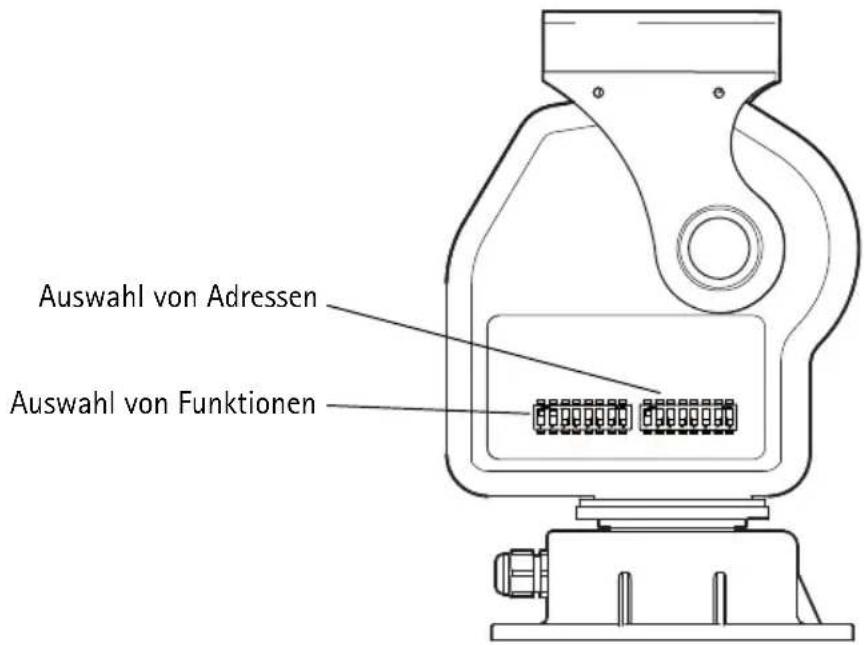

Der YP3040 Schwenk-Neige-Motor verfügt über zwei Sätze mit 8 digitalen DIP-Schaltern.

Die 8 Schalter links dienen zur Funktionsauswah, z. B. das Protokoll, die Bitrate und den Endwiderstand. Die 8 Schalter rechts dienen zur Auswahl mehrerer eindeutiger Adressen, wenn mehrere Einheiten über einen Mehrkanal-Videoserver in Reihe geschaltet werden. Es sind 255 verschiedene Schalterkombinationen möglich.
Hinweis:
Bei einer „typischen“ Installation wird nur die Standardadresse benötigt.
Ändern der DIP-Schalter-Einstellungen
- Lösen Sie die 4 Befestigungsschrauben der Seitenabdeckung und nehmen Sie die Seitenabdeckung ab.
- Stellen Sie die 8 Funktionsauswahlschalter ein. Über die Schalter 1, 2, 3 und 4 wird das Protokoll für die PTZ-Steuerung festgelegt. Schalter 7 ist immer deaktiviert (AUS). Schalter 8 wird zum Anschluss eines Endwiderstands von 120 Ω verwendet. Sie können ihn bei Bedarf in die Position EIN ändern.
| F u n k t i | o | n | s | a | u | s | w | a | |
| Protokoll Pelco-D (Sta | standard) ON ON OFF OFF | ||||||||
| Pelco-P OFF ON OFF OFF | |||||||||
| AD/AB OFF OFF ON OFF | |||||||||
| Bitrate 2400 bps (Standard) OFF OFF | |||||||||
| 4800 bps ON OFF | |||||||||
| 9600 bps OFF ON | |||||||||
| 19200 bps ON ON | |||||||||
| Endwiderstand | AUS (Standard) | OFF | |||||||
| 120 Ω | ON | ||||||||
| OFF | |||||||||
Hinweis:
- Stellen Sie die 8 Adressauswahlschalter ein.
- Bringen Sie die Seitenabdeckung wieder an und ziehen Sie die Schrauben fest.
Sicherheitsvorkehrungen und Warnungen
- Bitte lesen Sie zunächst das Handbuch vollständig durch, bevor Sie mit der Installation Ihres Produkts beginnen. Halten Sie die Installationsanleitung bereit, falls Sie darauf zurückgreifen müssen.
- Trennen Sie den Motor von der Stromversorgung, bevor Sie mit der Reinigung beginnen. Verwenden Sie keine chemischen, ätzenden oder Aerosol-Reinigungsmittel. Verwenden Sie zur Reinigung ein feuchtes Tuch.
- Verwenden Sie nur Zubehör und Ersatzteile, die von Axis empfohlen bzw. bereitgestellt wurden.
- Verwenden Sie nur Netzteile mit 24 V Wechselstrom. Empfehlenswert ist das AXIS PS24 Netzteil.
- Achten Sie darauf, das Netzkabel nicht zu beschädigen. Achten Sie besonders auf Anschlussstücke, Verlängerungen und Ausgänge.
- Installieren Sie einen Überspannungsschutz, um den Motor vor Überspannungsschäden zu schützen.
- Verwenden Sie keine übermäßig langen Kabel, um Stromschläge oder Feuer zu verhindern.
- Entfernen Sie nicht die Abdeckungen und versuchen Sie nicht, das Produkt selbst zu reparieren. Wenden Sie sich bei Service-Angelegenheiten an Axis oder an Ihren Axis-Händler.
WICHTIG! - Stellen Sie sicher, dass keine unzulässigen Teile oder ätzenden Substanzen in den Motor gelangen, da dies zu einem Kurzschluss führen könnte.
WICHTIG! - Montieren Sie den Motor nicht auf instabilen Halterungen oder auf instabilen und vibrierenden Oberflächen oder Wänden. Dies könnte zu Verletzungen von Personen oder zu Beschädigungen des Motors führen.
WICHTIG! – Berühren Sie den Motor nicht, während er in Betrieb ist.
WICHTIG! - Installieren oder betreiben Sie den Motor nicht an gefährlichen Standorten mit leicht entzündbaren oder explosiven Objekten.
