Tipo de producto	Mesa de mezclas DJ
Marca	Numark
Modelo	M6 USB
Número de canales	6 canales (4 línea + 2 phono/línea)
Interfaz USB	Sí (entrada/salida de audio USB)
Dimensiones (L x P x A)	29,5 x 24,5 x 9 cm
Peso	2,8 kg
Alimentación	Adaptador de corriente 12V CC (incluido)
Funciones principales	Mezcla multicanal, crossfader, ecualizador de 3 bandas por canal, previo phono, control de ganancia, salida de auriculares, salida master XLR y RCA
Mantenimiento y limpieza	Usar un paño suave y seco. No usar disolventes ni productos abrasivos.
Seguridad	Usar en interiores, protegido de la humedad y fuentes de calor.
Piezas de repuesto y reparabilidad	Piezas disponibles a través del fabricante. Se recomienda reparación por un técnico calificado.
Información general	Mesa de mezclas DJ con interfaz USB integrada para grabación y reproducción en ordenador.

Preguntas frecuentes - M6 USB NUMARK

¿Cómo conectar la mesa de mezclas a un ordenador?

Use un cable USB estándar (tipo B) para conectar la mesa al ordenador. La mesa será reconocida como una interfaz de audio. Asegúrese de que el controlador esté instalado (si es necesario) o use el modo 'plug-and-play'.

¿Cuántos canales tiene la Numark M6 USB?

La M6 USB tiene 6 canales: 4 canales de línea (entradas RCA) y 2 canales conmutables phono/línea para tocadiscos de vinilo o fuentes de línea.

¿Puedo usar tocadiscos de vinilo con esta mesa?

Sí, los canales 5 y 6 son compatibles phono (con previo RIAA integrado). Conecte sus tocadiscos a las entradas phono y seleccione el modo 'Phono' en el selector correspondiente.

¿Cómo ajustar el crossfader?

El crossfader se encuentra en la parte inferior de la mesa. Su curva se puede ajustar mediante el potenciómetro 'Curve' junto al crossfader. Gire en sentido horario para un corte más nítido.

¿Qué tipos de cables vienen con la mesa?

La mesa se entrega con un adaptador de corriente de 12V y un cable USB. Los cables de audio (RCA, XLR) no están incluidos.

¿Cómo limpiar la mesa de mezclas?

Use un paño suave ligeramente húmedo (solo agua) para limpiar la superficie. Evite cualquier producto químico o abrasivo que pueda dañar los potenciómetros y el crossfader.

¿La mesa tiene una salida de auriculares?

Sí, hay una salida para auriculares jack de 6,35 mm en el panel frontal, con un control de volumen dedicado (Cue Gain).

¿Cuál es la potencia de salida de la mesa?

La mesa no tiene amplificación integrada. Las salidas master (XLR y RCA) entregan un nivel de línea profesional (+4 dBu) destinado a conectarse a un amplificador o altavoces activos.

¿Puedo grabar mi mezcla directamente en un ordenador?

Sí, a través de la conexión USB, puede grabar la señal master o la señal de auriculares (según la configuración) en un software de grabación como Audacity o Ableton Live.

¿Dónde encontrar el manual de usuario completo?

El manual completo está disponible para descarga gratuita en formato PDF en el sitio notice-facile.com. También puede contactar al soporte de Numark para una copia.

MANUAL DE USUARIO M6 USB NUMARK

■ M6 USB
- Cable de alimentación
- Cable USB
- Guía de inicio rápido
- Folleto de información sobre la seguridad y la garantía

REGISTRO

Visite http://www.numark.com y registre su M6 USB. El registro de su producto asegura que podamos mantenerle actualizado con los nuevos desarrollos de productos y brindarle apoyo técnico de categoría mundial en caso de que tenga algún problema.

REGLAS BÁSICAS

1. Asegúrese de que todos los artículos indicados en "Contenido de la caja" estén incluidos en la caja.
2. LEA EL FOLLETO DE INFORMACIÓN SOBRE LA SEGURIDAD Y LA GARANTÍA ANTES DE UTILIZAR EL PRODUCTO.
3. Estudie el diagrama de conexión incluido en esta guía.
4. Coloque el mezclador en una posición adecuada para su funcionamiento.
5. Asegúrese que todos los dispositivos estén apagados y que todos los faders y perillas de ganancia estén en posición «cero».
6. Conecte todas las fuentes de entrada estéreo como se indica en el diagrama.
7. Conecte las salidas estéreo a los amplificadores de potencia, bandejas de cinta magnética y/o otras fuentes de audio.

8. Enchufe todos los dispositivos al suministro de corriente alterna.

9. Encienda todo en el siguiente orden:

10. fuentes de entrada de audio (por ejemplo, giradiscos, reproductores de CD, etc.)

11. el mezclador
    • por último, cualquier amplificador o dispositivo de salida

12. Al apagar, realice siempre esta operación en sentido inverso:

- apague los amplificadores

- el mezclador

• por último, cualquier dispositivo de entrada

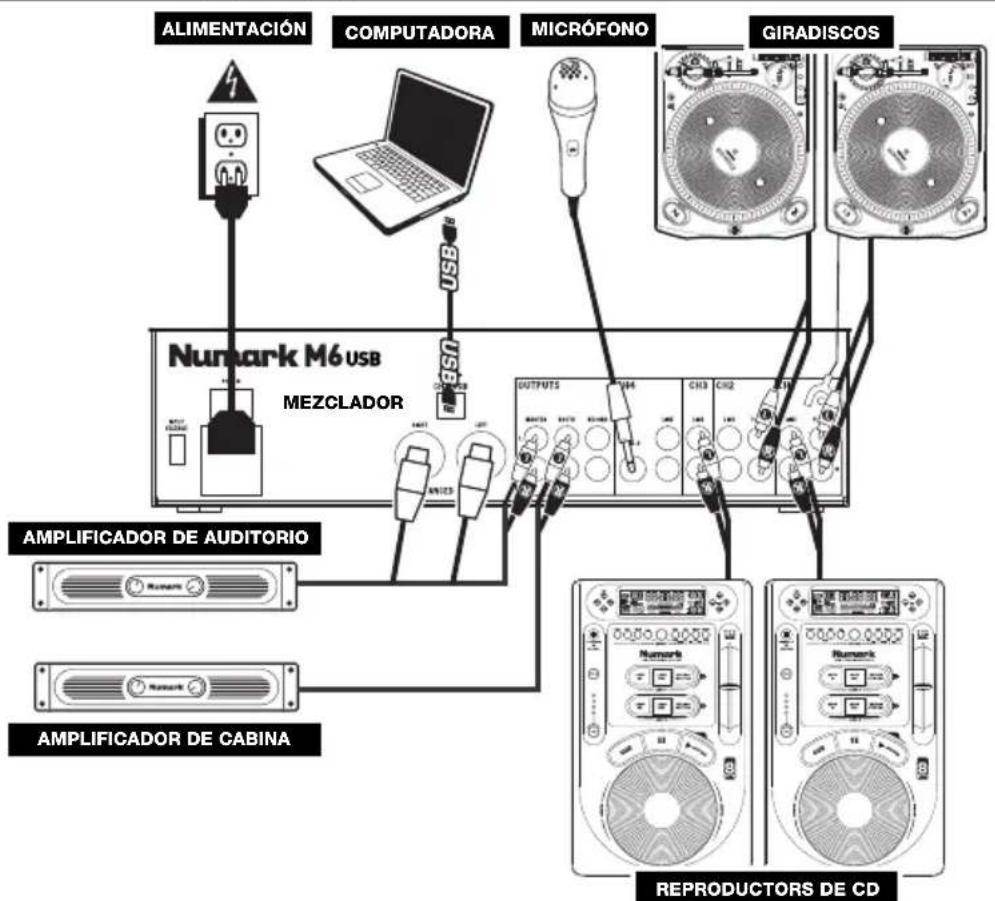

DIAGRAMA DE CONEXIÓN

CARACTERÍSTICAS DEL PANEL TRASERO

1. ENTRADA DE ALIMENTACIÓN – Use el adaptador de alimentación incluido para conectar el mezclador a un tomacorriente alimentado. Mientras está desconectada la alimentación eléctrica, enchufe la fuente de alimentación al mezclador primero, y luego al tomacorriente.
2. SELECTOR DE VOLTAJE – Este conmutador de 2 posiciones establece el voltaje de entrada de CA del altavoz. Los usuarios de EE.UU. deben colocar este conmutador en "100-120V", mientras que los del Reino Unido y la mayoría de los países europeos deben colocarlo en "220-240V".
3. INTERRUPTOR DE ENCENDIDO – Enciende y apaga el mezclador. Encienda el mezclador después de desconectar todos los dispositivos de entrada y antes de encender los amplificadores. Apague los amplificadores antes de apagar el mezclador.
4. ENTRADAS DE LÍNEA (RCA) – Estas entradas se usan para conectar dispositivos de nivel de línea, tales como reproductores de CD, muestreadores o interfaces de audio.
5. ENTRADAS FONOGRÁFICAS (RCA) – Estas entradas se usan para conectar dispositivos de nivel fonográfico, como giradiscos.
6. TERMINAL DE TIERRA – Si usa giradiscos de nivel fonográfico con cable de conexión a tierra, asegúrese de conectar dicho cable a estos terminales. Si se experimenta un zumbido grave, puede significar que sus giradiscos no están conectados a tierra.
   Nota: Algunos giradiscos tienen el cable de conexión a tierra incorporado a la conexión RCA y, por lo tanto, no es necesario conectar nada al terminal de tierra.
7. CH3 USB – Envía la mezcla para grabar a su computadora a los fines de su grabación o envía el audio entrante de su computadora al canal 3 del mezclador.
8. ENTRADA DE MICRÓFONO 2 – Si desea usar un micrófono de 1/4" adicional en el canal 4, conéctelo a esta entrada. Para aplicar la señal de micrófono a la mezcla, debe colocar el conmutador selector de entrada del canal 4, ubicado en el panel superior, en "Mic".
9. SALIDA MAESTRA (XLR) – Esta salida XLR de baja impedancia sirve para conectar a un sistema de altavoces o amplificador. El nivel de esta salida se controla con el FADER MAESTRO del panel superior.
10. SALIDA MAESTRA (RCA) – Use cables RCA estándar para conectar esta salida maestra a un sistema de altavoces o amplificador. El nivel de esta salida se controla con el FADER MAESTRO del panel superior.
11. SALIDA PARA CABINA (RCA) – Use cables RCA estándar para conectar esta salida a un sistema de monitoreo de cabina. El nivel de esta salida se controla con la perilla BOOTH del panel superior.
12. SALIDA PARA GRABACIÓN (RCA) – Use cables RCA estándar para conectar esta salida a un dispositivo de grabación, tal como un grabador de CD o bandeja de cinta. El nivel de esta salida se basa en los niveles pre-master.

CARACTERÍSTICAS DEL PANEL SUPERIOR

1. LED DE ENCENDIDO - Se ilumina cuando el mezclador está encendido.
2. SELECTOR DE ENTRADAS – Permite seleccionar la fuente de entrada que se aplica al canal correspondiente.
3. CHANNEL LEVEL INDICATOR - Muestra el nivel de audio del canal.
4. GANANCIA (DE CANAL) - Ajusta el nivel de ganancia preecualización y prefader del audio del canal.
5. TREBLE (DE CANAL) - Ajusta las altas frecuencias (agudos) del audio que se reproduce en el canal correspondiente.
6. MEDIOS (DE CANAL) - Ajusta las frecuencias medias del audio que se reproduce en el canal correspondiente.
7. GRAVES (DE CANAL) - Ajusta las bajas frecuencias (graves) del audio que se reproduce en el canal correspondiente.
8. CUE (DE CANAL) – Envía el audio prefader al canal de Cue para monitoreo con los auriculares.
9. FADER DE CANAL – Ajusta el nivel de audio en el canal correspondiente.
10. ASIGNACIÓN DE CROSSFADER – Selecciona cuál canal de entrada se podrá escuchar cuando se mueve el crossfader hacia esta perilla. Todos los canales no asignados permanecen activos.
11. CROSSFADER – Combina el audio entre los canales asignados a los lados izquierdo y derecho del crossfader.

Nota: El usuario puede reemplazar el crossfader en caso de que se desgaste. Simplemente, retire el panel frontal y luego los tornillos que lo mantienen sujeto. Cambie el fader por un repuesto de calidad autorizado por su vendedor de Numark más cercano.

1. PENDIENTE DE CROSSFADER – Ajusta la pendiente de la curva del crossfader. Gire este control a la izquierda para una fusión suave (mezcla) o a la derecha para un corte abrupto (rayado).
2. AURICULARES – Conecte sus auriculares de 1/4" a esta salida para búsqueda de punto inicial (cue) y monitoreo de la mezcla.
3. GANANCIA DE CUE – Ajusta el nivel del audio del canal de cue.
4. CUE MIX / SPLIT - Cuando este interruptor está en posición SPLIT, se "divide" el audio de los auriculares de modo que todos los canales enviados a CUE se mezclan a mono y se aplican a la salida del auricular izquierdo y la salida de programa se mezcla a mono y se aplica al canal derecho. Cuando está en posición MIX, el audio de cue y programa se "combinan".
5. COMBINACIÓN DE CUE – Gírelo para mezclar cue y programa en el canal de auriculares. Cuando está en el extremo izquierdo, sólo se oyen los canales aplicados a CUE. Cuando se gira totalmente a la derecha, se oye sólo la mezcla del programa.
6. ENTRADA DE MICRÓFONO 1 – Conecte a esta entrada un micrófono con un cable XLR.
7. GANANCIA DE MICRÓFONO – Ajusta el nivel de audio de la señal de micrófono.
8. AGUDOS DE MICRÓFONO – Ajusta las altas frecuencias (agudos) del canal de micrófono.

Consejo: Si experimenta realimentación cuando usa un micrófono con niveles altos, pruebe disminuyendo las altas frecuencias.

1. MEDIOS (DE MICRÓFONO) – Ajusta las frecuencias medias del canal de micrófono.
2. GRAVES DE MICRÓFONO – Ajusta las bajas frecuencias (graves) del canal de micrófono.
3. MICRÓFONO SÍ/NO – Conecta y desconecta la entrada de micrófono. "TALKOVER" reduce los niveles combinados de los canales 1 a 4 a -12dB (un nivel de "talkover" apropiado).
4. FADER MAESTRO – Ajusta el volumen de salida de la mezcla de programa.
5. INDICADOR DE NIVEL ESTÉREO – Muestra el nivel de audio de la mezcla del programa.
6. MONO / STEREO - Ajusta la mezcla de programa para operación estéreo o mono.
7. BALANCE – Ajusta el balance de audio derecho a izquierdo en todas las salidas (MAESTRA, PARA GRABACIÓN y ZONA).
8. VOLUMEN BOOTH – Ajusta el nivel de la salida para cabina.

El M6 USB está equipado con un puerto USB que le permite reproducir contenido de su computadora a través del mezclador o grabar audio del mezclador directamente en su aplicación de software favorita. La interfaz USB de su mezclador funciona con su computadora igual que una tarjeta de sonido USB estándar. Además, la interfaz USB cumple las especificaciones de clase, es decir, no hay que instalar drivers ni software especiales. Simplemente, conecte un cable USB desde el puerto USB a su computadora y ¡ya está todo listo!

CONFIGURACIÓN DE AUDIO

M6 USB es un dispositivo que cumple especificaciones de clase y que se puede usar con cualquier estación de trabajo o software de grabación de audio digital compatible con el audio USB. Para permitir que M6 USB envíe y reciba audio hacia y desde la computadora, siga las instrucciones de más abajo correspondientes al sistema operativo de la misma:

WINDOWS 7:

1. Use el cable incluido para conectar el M6 USB a su computadora.
2. Vaya al menú Start ▶ Control Panel ▶ Hardware and Sound ▶ Sound (Inicio > Panel de control > Hardware y Sonido > Sonido).
3. Haga clic en la pestaña Playback (Reproducción) y seleccione USB Audio Codec* (Códec de audio USB) como dispositivo predeterminado.
4. Haga clic en la pestaña Recording (Grabación) y seleccione USB Audio Codec* (Códec de audio USB) como dispositivo predeterminado.
5. Haga clic en Properties (Propiedades) en la esquina inferior derecha.
6. En la nueva ventana, haga clic en la pestaña Advanced (Avanzadas) y seleccione 2-channel, 16-bit, 44100 Hz (CD Quality) [2 canales, 16 bits, 44100 Hz (calidad de CD)] como formato predeterminado.
7. Deseleccione ambas casillas debajo de Exclusive Mode (Modo exclusivo).
8. Haga clic en la pestaña Levels (Niveles) y ajuste el deslizador a "4".
9. Haga clic en OK (Aceptar) para cerrar las ventana Properties.
10. Haga clic en OK para cerrar el panel de control Sound.

Asegúrese de que su programa de software de audio esté configurado para recibir audio por M6 USB. Esto se puede hacer habitualmente en "Preferences" o "Device Setup" (Configuración de dispositivos) de su software. Para más información, consulte el manual de su software.

* Si tiene conectados a su computadora otros dispositivos de audio USB que puedan tener nombres idénticos, puede ser necesario que pruebe a seleccionar cada uno hasta que se reconozca el M6 USB.

WINDOWS VISTA:

1. Use el cable incluido para conectar el M6 USB a su computadora.
2. Vaya al menú Start ▶ Control Panel ▶ Sound (Inicio > Panel de control > Sonido). (Si no ve Sound, seleccione Switch to Classic View (Cambiar a vista clásica) —el panel de control Sound debe aparecer.)
3. Haga clic en la pestaña Playback (Reproducción) y seleccione USB Audio Codec* (Códec de audio USB) como dispositivo predeterminado.
4. Haga clic en la pestaña Recording (Grabación) y seleccione USB Audio Codec* (Códec de audio USB) como dispositivo predeterminado.
5. Haga clic en Properties (Propiedades) en la esquina inferior derecha.
6. En la nueva ventana, haga clic en la pestaña Advanced (Avanzadas) y seleccione 2-channel, 16-bit, 44100 Hz (CD Quality) [2 canales, 16 bits, 44100 Hz (calidad de CD)] como formato predeterminado.
7. Deseleccione ambas casillas debajo de Exclusive Mode (Modo exclusivo).
8. Haga clic en OK (Aceptar) para cerrar las ventana Properties.
9. Haga clic en OK para cerrar el panel de control Sound.

Si sigue experimentando latencia después de ajustar los parámetros de latencia de su computadora, recomendamos gratuitamente el driver ASIO4ALL (Entrada/salida de corriente de audio) para PC de www.asio4all.com. En general, los drivers ASIO funcionan mejor y con menor latencia, dado que crean una comunicación más eficiente entre los dispositivos de audio y el software.

WINDOWS XP:

1. Use el cable incluido para conectar el M6 USB a su computadora.
2. Vaya al menú Start ▶ Control Panel ▶ Sounds and Audio Devices (Inicio > Panel de control > Dispositivos de sonido y audio).
3. Haga clic en la pestaña Audio.
4. En Sound Playback (Reproducción de sonido) y Sound Recording (Grabación de sonido) seleccione USB Audio Codec* (Códec de audio USB) como dispositivo predeterminado.
5. Haga clic en OK (Aceptar).

MAC:

1. Use el cable incluido para conectar el M6 USB a su computadora.
2. Vaya a Applications ▶ Utilities ▶ Audio MIDI Setup (Aplicaciones > Utilidades > Configuración de audio MIDI).
3. En la pestaña Audio Devices (Dispositivos de audio), bajo System Settings (Configuración del sistema), seleccione USB Audio Codec* (Códec de audio USB) como Default Input (Entrada predeterminada) y Default Output (Salida predeterminada).
4. Cierre la ventana.
