M3113-VE - Cámara de vigilancia AXIS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cámara de vigilancia de red para exteriores
Marca	Axis
Modelo	M3113-VE
Dimensiones (L × A × P)	160 × 110 × 95 mm
Peso	580 g
Alimentación	PoE IEEE 802.3af (Power over Ethernet)
Consumo eléctrico	4,5 W máx
Sensor	CMOS 1/3" escaneo progresivo
Resolución máxima	1280 × 800 (1 MP)
Ángulo de campo	Horizontal: 90°, Vertical: 55°
Visión nocturna	LED IR integrada, alcance 10 m
Conectividad	Ethernet 10/100 Base-T, Wi-Fi no compatible
Protocolos compatibles	IPv4, IPv6, HTTP, HTTPS, ONVIF
Detección de movimiento	Sí, integrada con notificación
Entrada/salida de audio	Micrófono integrado, altavoz mediante salida de línea
Índice de protección	IP66 (resistente al polvo y al agua)
Temperatura de funcionamiento	-40 °C a +55 °C
Almacenamiento	Ranura para tarjeta microSD
Mantenimiento y limpieza	Utilice un paño suave y seco. No use disolventes.
Seguridad	Autenticación HTTPS, filtrado de direcciones IP
Piezas de repuesto y reparabilidad	Piezas originales disponibles del fabricante
Información general	Garantía de 2 años, fabricado en Suecia

Preguntas frecuentes - M3113-VE AXIS

¿Cómo conectar la cámara Axis M3113-VE?

La cámara se alimenta mediante PoE (Power over Ethernet). Conecte un cable Ethernet entre la cámara y un conmutador PoE o un inyector. La configuración de red se realiza mediante la dirección IP asignada automáticamente (DHCP).

¿Cómo acceder a la interfaz web de la cámara?

Encuentre la dirección IP de la cámara mediante restauración de parámetros o la herramienta AXIS IP Utility. Abra un navegador e ingrese la dirección IP. El inicio de sesión predeterminado es 'root' con contraseña vacía (debe cambiarse en la primera conexión).

¿Cómo restablecer la cámara a los valores de fábrica?

Mantenga presionado el botón Reset ubicado en la parte trasera de la cámara durante aproximadamente 5 segundos. Se borrarán los parámetros de red, usuarios y configuraciones.

¿Cuál es el alcance de la visión nocturna?

La cámara dispone de LED IR integrados con un alcance de aproximadamente 10 metros. Para un mejor rendimiento, evite obstáculos frente al objetivo.

¿Cómo grabar el video localmente?

Inserte una tarjeta microSD (hasta 128 GB) en la ranura prevista. Configure la grabación continua o por detección de movimiento en la interfaz web.

¿Cómo montar la cámara en exteriores?

Utilice el soporte de pared incluido. Asegúrese de que la carcasa esté orientada correctamente para cumplir con el índice IP66. Fíjelo firmemente y selle las conexiones.

¿Por qué la imagen es negra por la noche?

Verifique que el modo nocturno esté activado. En la interfaz web, vaya a Configuración > Imagen > Modo nocturno. Asegúrese también de que los LED IR no estén obstruidos.

¿Cómo crear usuarios con diferentes permisos?

En la interfaz web, vaya a Configuración > Sistema > Usuarios. Agregue un nuevo usuario y elija el nivel de permisos (administrador, operador, visor).

¿Cómo actualizar el firmware de la cámara?

Descargue el último firmware desde el sitio de AXIS. En la interfaz web, vaya a Configuración > Sistema > Mantenimiento > Actualización y cargue el archivo.

¿Qué hacer en caso de pérdida de conexión de red?

Verifique el cable Ethernet, el conmutador y la alimentación PoE. Use la herramienta AXIS IP Utility para redescubrir la cámara. Si es necesario, realice un restablecimiento de hardware.

MANUAL DE USUARIO M3113-VE AXIS

Lea atentamente la Guía de instalación antes de instalar el producto. Guarde la Guía de instalación para futuras consultas.

¡PRECAUCIÓN!

• A la hora de transportar el producto Axis, utilice el embalaje original o uno equivalente para no dañar el producto.
• Guarde el producto Axis en un entorno seco y ventilado.
• Utilice solo herramientas manuales a la hora de instalar el producto Axis, ya que el empleo de herramientas eléctricas o de una fuerza excesiva podría dañar el producto.
• No utilice productos químicos, agentes cáusticos ni limpiadores en aerosol. Utilice un paño húmedo para la limpieza.
• Utilice únicamente accesorios y piezas de recambio suministrados o recomendados por Axis.
• No intente reparar el producto por sí mismo, póngase en contacto con Axis o con el distribuidor de Axis para los temas de servicio técnico.

¡IMPORTANTE!

- Este producto Axis debe utilizarse de conformidad con la legislación y normativas locales.

Guía de instalación de la serie AXIS M31-VE

Esta guía de instalación incluye las instrucciones necesarias para instalar las siguientes cámaras de red:

• AXIS M3113-VE
• AXIS M3114-VE
• AXIS M3113-VE Nocap
• AXIS M3114-VE Nocap

Para obtener información sobre cualquier cuestión relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete o en www.axis.com/techsup.

Pasos para la instalación

1. Verifique el contenido del paquete con la lista que aparece más abajo.
2. Consulte Presentación del hardware. Consulte la página 68.
3. Instale el hardware. Consulte la página 70.
4. Asigne una dirección IP. Consulte la página 73.
5. Configure la contraseña. Consulte la página 76.
6. Ajuste el enfoque. Consulte la página 77.
7. Complete la instalación. Consulte la página 78.

Importante:

Este producto debe utilizarse de acuerdo con la legislación y normativas locales.

Contenido del paquete

Artículo Modelos/variantes/notas
Cámara de red	AXIS M3113-VE, AXIS M3114-VEAXIS M3113-VE Nocap, AXIS M3114-VE Nocap
Herramientas Adaptador con 2 tapasHerramienta de objetivoHerramienta de cubierta superiorLlave Allen
CD CD de producto de vídeo en red de AXIS, que incluye documentación de productos, herramientas de instalación y otro software
Material impreso Guía de instalación de serie de cámaras de red AXIS M31-VE (este documento)Plantilla de taladradoEtiquetas adicionales con el número de serieDocumento de garantía de Axis

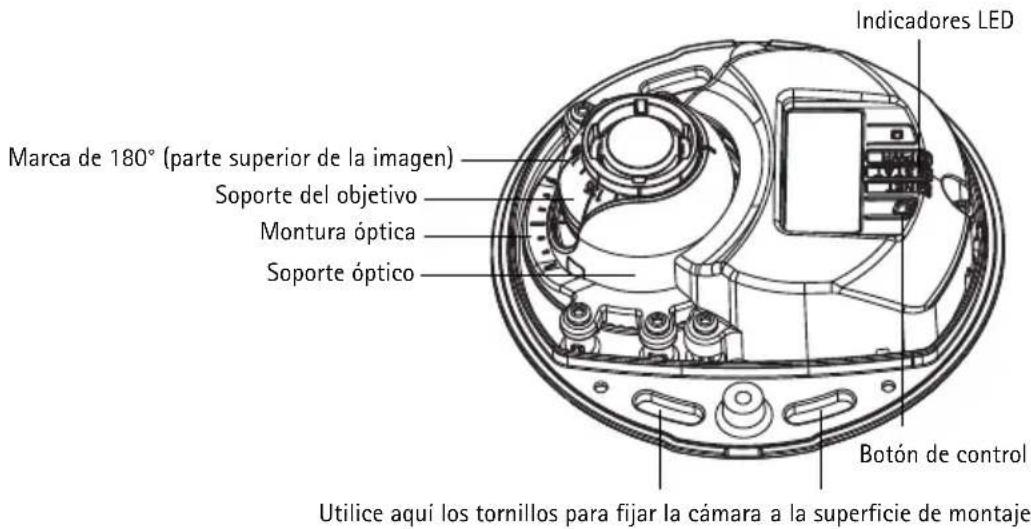

Presentación del hardware

AXIS M31-VE

AXIS M31-VE Nocap

Herramienta de cubierta superior

Adaptador

Orificio para fijar la cámara al soporte

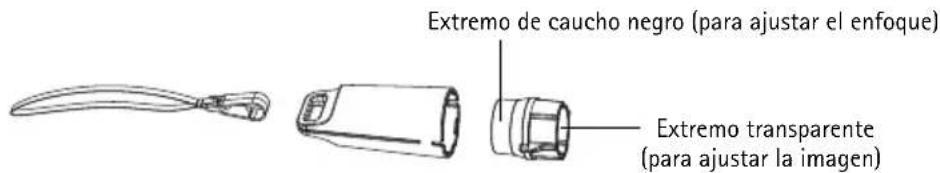

Herramienta de objetivo

Tapas de cable

Herramienta de objetivo para ajustar el enfoque

Herramienta de objetivo para ajustar la imagen

LED Color	Indicación
Red	Verde	Fijo para indicar la conexión a una red de 100 Mbits/s. Parpadea para indicar actividad en la red.
	Ámbar	Fijo para indicar conexión a una red de 10 Mbits/s. Parpadea para indicar actividad en la red.
	Apagado Sin conexión a la red. Nota: puede configurarse el LED de estado para que esté apagado durante el funcionamiento normal. Para configurarlo, vaya a Setup > System Options > LED settings (Configuración - Opciones del sistema - Ajustes de LED). Para más información, consulte los archivos de ayuda en línea.
Estado Verde	Verde fijo	para indicar funcionamiento normal.Nota: puede configurarse el LED de estado para que esté apagado durante el funcionamiento normal o para que parpadee únicamente cuando se accede a la cámara. Para configurarlo, vaya a Setup > System Options > LED settings (Configuración > Opciones del sistema > Ajustes de LED). Para más información, consulte los archivos de ayuda en línea.
	Ámbar Fijo	durante el inicio o durante el restablecimiento de los valores o la configuración iniciales.
	Rojo Parpadeo lento si no se puede realizar una actualización.
Encendi-do	Verde Funcionamiento normal.
	Ámbar Parpadea en verde/ámbar durante la actualización del firmware.

Conectores de la unidad

Conector de red - Conector macho Ethernet RJ-45 para 10BaseT/100BaseTX con cable de 3 metros. Compatible con PoE (alimentación a través de Ethernet).

Instale el hardware

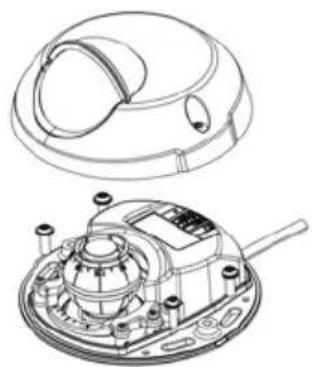

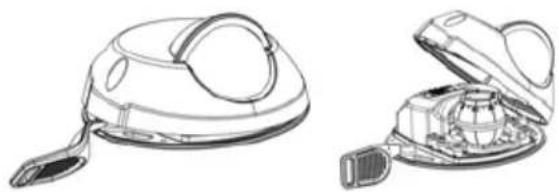

1. Retire la cubierta superior de la cámara aflojando los 2 tornillos. A continuación, introduzca la herramienta de cubierta superior en la ranura en la cubierta inferior y levante.

1. En función del tipo de instalación que se requiera, siga las instrucciones correspondientes a continuación.

Montaje de la cámara sin adaptador

1. Ajuste la plantilla de taladrado sobre la superficie de montaje de forma que el objetivo de la cámara esté orientado hacia la dirección correcta y taladre cuatro agujeros para los tornillos y uno para el cable.

2. Haga coincidir las ranuras para los tornillos de la cámara con los agujeros para los tornillos de la superficie de montaje y fije la cámara con 4 tornillos.

Se recomienda que la cabeza de los tornillos con la arandela no supere los 5 mm de altura ni los 7mm de diámetro.

No utilice tornillos de cabeza fresada.

Montaje de la cámara con adaptador (cable a lo largo de la pared)

1. Coloque el adaptador sobre la superficie de montaje (pared o techo) y sitúe la ranura para el cable donde corresponda.

2. Fije el adaptador con cuatro tornillos adecuados al material de la superficie.

3. Pase el cable Ethernet de la cámara por la ranura del adaptador.

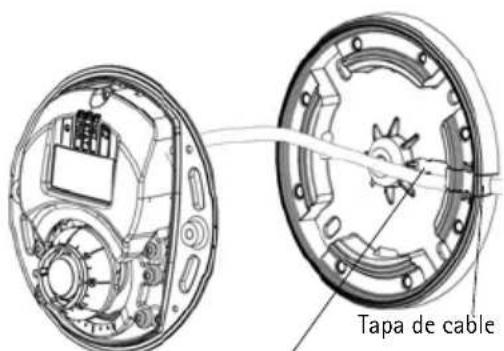

4. Presione la tapa adecuada del cable lateral en la ranura del lado del adaptador.
5. Coloque la cámara sobre el adaptador y gírela de forma que el objetivo esté orientado en la dirección correcta.
6. Ajuste, de forma que las ranuras para los tornillos de la cámara queden alineadas con los agujeros para los tornillos del adaptador, y fije los 4 tornillos (par < 2,5 Nm).
7. Conecte el cable de red al switch PoE

Montaje de la cámara con adaptador (cable a través de la pared y montaje con soporte)

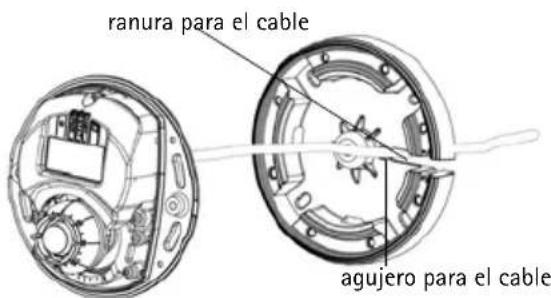

1. Pase el cable Ethernet de la cámara por la ranura para el cable. Ajuste el cable para que encaje en el agujero.
2. Presione la tapa adecuada del cable en la ranura del lado del adaptador.
3. Fije el adaptador con cuatro tornillos adecuados al material de la superficie.
4. Realice los pasos 5-7 anteriores.

Ranura para el cable

② Ajuste la dirección del objetivo

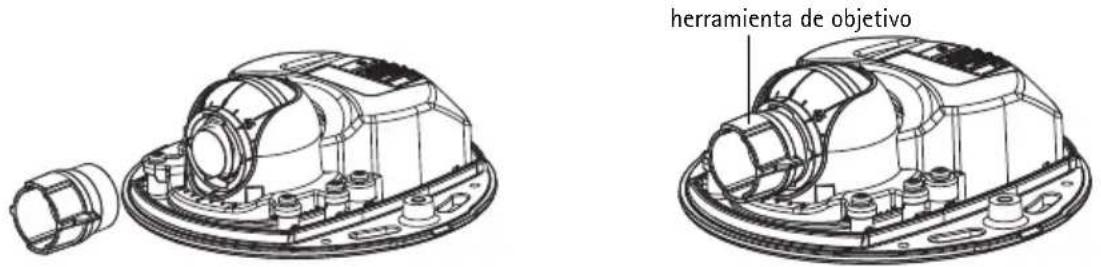

Encaje la herramienta de objetivo en el soporte del objetivo y ajuste la posición de éste orientando el asa de la herramienta en la dirección que desee (Consulte la ilustración de la página 68). Esto puede hacerse verticalmente de 0 a 90 grados (asegúrese de que la pantalla de protección no bloquea la vista), y 30 grados a izquierda o a derecha en cada lado en incrementos de cinco.

El soporte del objetivo también se puede girar para ajustar la imagen.

Alinee las nervaduras de la herramienta de objetivo horizontalmente de forma que la imagen también se alinee horizontalmente.

Alinee las nervaduras horizontalmente.

Página 72 Guía de instalación de la serie de cámaras de red AXIS M31-VE

Nota:

La marca "0" del soporte del objetivo indica la parte inferior de la imagen y la marca "180" indica la parte superior (consulte Presentación del hardware, en la página 68). Si la cámara se instala mirando hacia abajo, ajustela de forma que la marca "0" quede por encima del objetivo y la marca "180" quede por debajo.

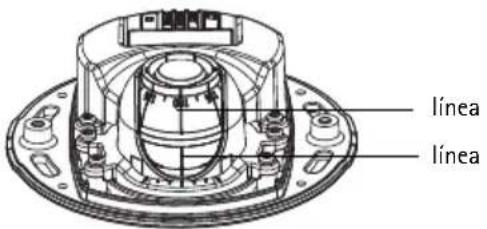

La línea dentro de la parte inferior del soporte óptico debe coincidir con la línea del centro de la montura óptica.

③ Asigne una dirección IP

La serie de cámaras de red AXIS M31-VE está diseñada para utilizarse en una red Ethernet y necesita una dirección IP para el acceso. Actualmente, la mayoría de redes disponen de un servidor DHCP que asigna direcciones IP de forma automática a los dispositivos conectados. Si su red no dispone de un servidor DHCP, la serie de cámaras de red AXIS M31-VE utilizará 192.168.0.90 como dirección IP predeterminada.

AXIS IP Utility y AXIS Camera Management son los métodos recomendados para configurar una dirección IP en Windows. Estas aplicaciones gratuitas están disponibles en el CD de producto de vídeo en red de AXIS suministrado con este producto, o pueden descargarse en www.axis.com/techsup. Según el número de cámaras que desee instalar, use el método que mejor se adapte a sus necesidades.

Método Recomendado para Sistema operativo
	AXIS IP UtilityConsulte la página 74	Cámara individualInstalaciones pequeñas
	AXIS CameraManagementConsulte la página 75	Varias cámarasInstalaciones grandesInstalación en una subred diferente

Notas:

• Si no puede configurar la dirección IP, verifique que no haya ningún cortafuegos que bloquee la operación.
• Para ver otros métodos de asignación o detección de la dirección IP, como en otros sistemas operativos, consulte la página 79.

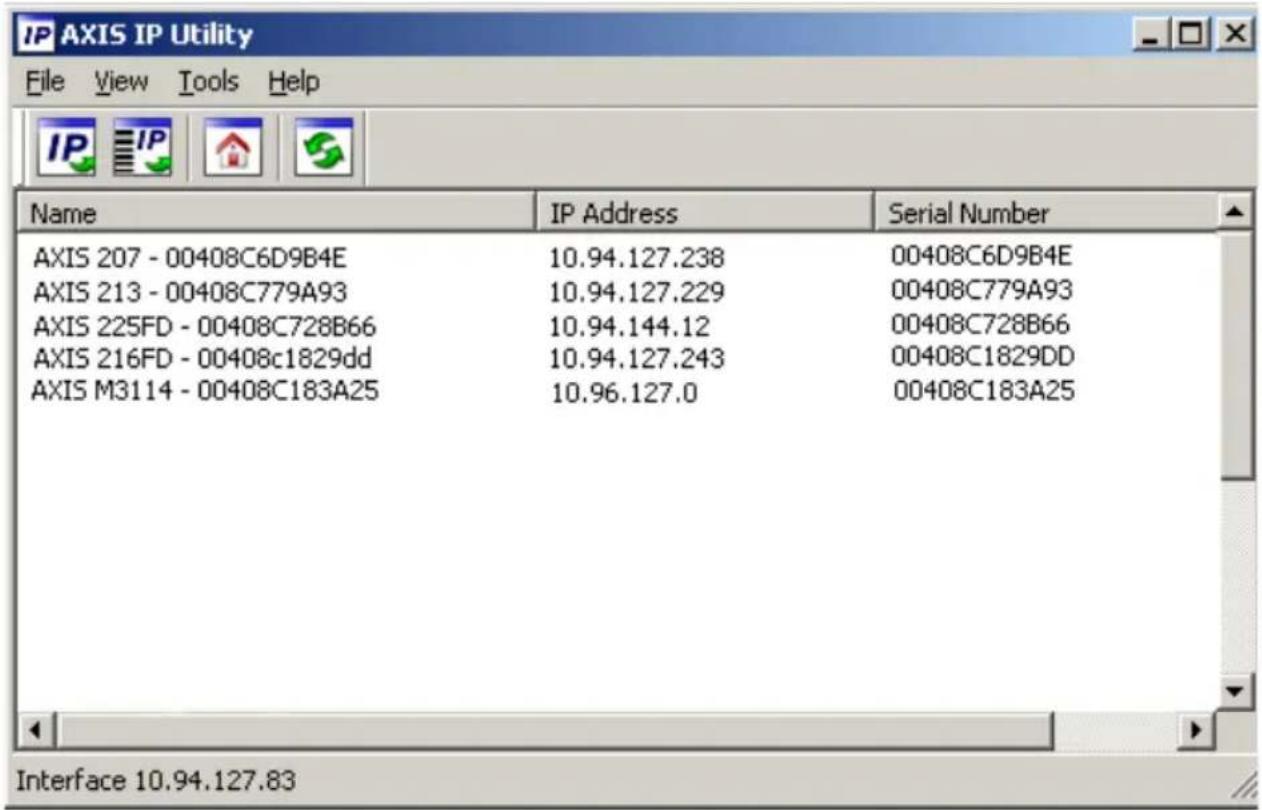

AXIS IP Utility: para cámaras individuales o instalaciones pequeñas

AXIS IP Utility detecta y muestra automáticamente los dispositivos Axis que existen en la red. A través de esta aplicación también puede configurar manualmente una dirección IP estática. AXIS IP Utility está disponible en el CD de producto de vídeo en red de AXIS, o bien puede descargarse en www.axis.com/techsup.

Tenga en cuenta que debe instalar la cámara de red en el mismo segmento de red (subred física) que el ordenador que ejecuta AXIS IP Utility.

Detección automática

1. Compruebe que la cámara de red está conectada a la red y que recibe alimentación.
2. Inicie AXIS IP Utility.
3. Cuando la cámara aparezca en la ventana, haga doble clic en ella para abrir su página de inicio.
4. Consulte la página 76 para obtener instrucciones sobre cómo asignar la contraseña.

Asignación manual de la dirección IP (opcional)

1. Obtenga una dirección IP que no esté en uso y que se encuentre en el mismo segmento de red que su equipo.
2. Seleccione AXIS M3113/AXIS M3114 en la lista.

3. Haga clic en el botón IP Assign new IP address to selected device (Asignar nueva dirección IP al dispositivo seleccionado) y escriba la dirección IP.

4. Haga clic en el botón Assign (Asignar) y siga las instrucciones.

5. Haga clic en el botón Home Page (Página de inicio) para acceder a las páginas web de la cámara.
6. Consulte la página 76 para obtener instrucciones sobre cómo configurar la contraseña.

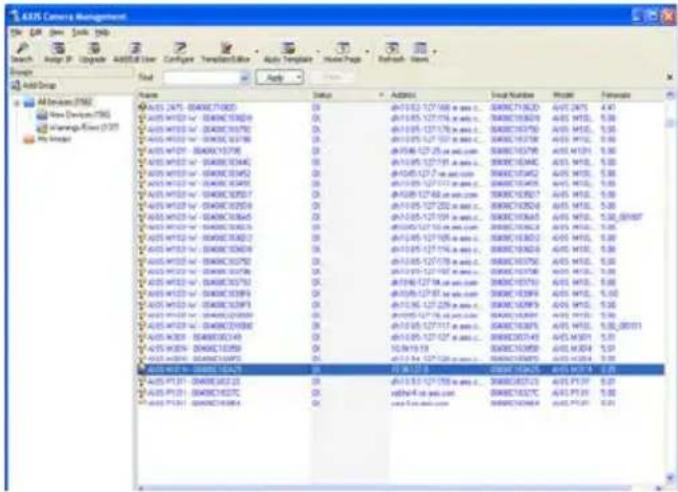

AXIS Camera Management: para varias cámaras o instalaciones grandes

AXIS Camera Management puede detectar automáticamente varios dispositivos Axis, mostrar el estado de la conexión, administrar las actualizaciones del firmware y configurar direcciones IP.

Detección automática

1. Compruebe que la cámara está conectada a la red y que recibe alimentación.
2. Inicie AXIS Camera Management. Cuando la cámara aparezca en la ventana, haga clic con el botón derecho en el enlace y seleccione Live View Home Page (Página de inicio de Live View).
3. Consulte la página 76 para obtener instrucciones sobre cómo configurar la contraseña.

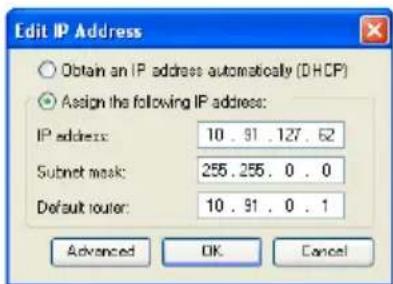

Asignación de una dirección IP en un dispositivo individual

1. Seleccione una de las cámaras de la serie de cámaras de red AXIS M31-VE en AXIS Camera Management y haga clic en el botón Assign IP (Asignar IP)

1. Seleccione Assign the following IP address (Asignar la dirección IP siguiente) y escriba la dirección IP, la máscara de subred y el router predeterminado que utilizará el dispositivo.
2. Haga clic en OK (Aceptar).

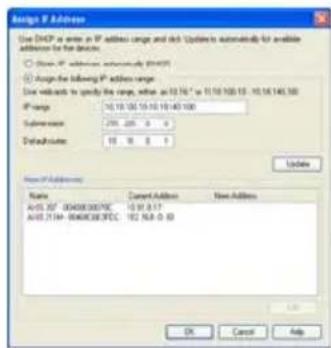

Asignación de direcciones IP en varios dispositivos

AXIS Camera Management acelera el proceso de asignación de direcciones IP en varios dispositivos indicando direcciones IP disponibles dentro de un intervalo especificado.

1. Seleccione los dispositivos que desee configurar (se pueden seleccionar varios modelos) y haga clic en el botón Assign IP (Asignar IP)

1. Seleccione Assign the following IP address range (Asignar el intervalo de direcciones IP siguiente) y escriba las direcciones IP, la máscara de subred y el router predeterminado que utilizará el dispositivo.

2. Haga clic en el botón OK (Aceptar).

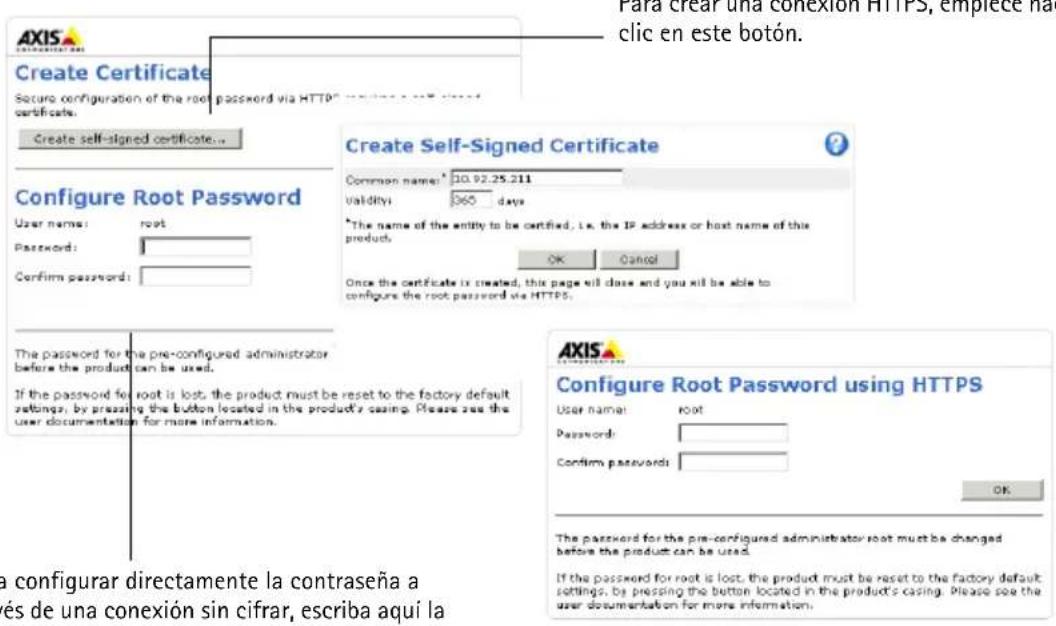

Configure la contraseña

Para poder acceder al producto, hay que asignar una contraseña para el administrador root (es el usuario predeterminado). Al acceder por primera vez a la cámara de red, aparecerá el cuadro de diálogo Configure Root Password (Configurar contraseña de root).

Para evitar la intercepción de la contraseña de root cuando se configura, este proceso se puede realizar a través de una conexión HTTPS cifrada, que precisa un certificado HTTPS.

Para configurar la contraseña a través de una conexión HTTP estándar, escribala en la ventana Configure Root Password (Configurar contraseña de root).

Para configurar la contraseña a través de una conexión HTTPS cifrada, siga estos pasos:

1. Haga clic en el botón Create self-signed certificate (Crear un certificado de autofirma).

2. Proporcione la información que se le solicite y haga clic en OK (Aceptar). Se creará el certificado y se podrá configurar la contraseña con seguridad. Todo el tráfico hacia y desde la cámara de red se cifrará a partir de este punto.

3. A continuación, escriba una contraseña y vuelva a escribirla para confirmarla. Haga clic en OK (Aceptar). La contraseña ya se ha configurado.

1. Para iniciar sesión, escriba el nombre de usuario "root" en el cuadro de diálogo.

Nota: El nombre de usuario predeterminado para el administrador root no se puede eliminar.

1. Escriba la contraseña que introdujo anteriormente y haga clic en OK (Aceptar). Si ha perdido u olvidado la contraseña, la cámara de red debe restablecerse a los valores iniciales. Consulte la página 81.

En caso necesario, haga clic en Yes (Si) para instalar AMC (AXIS Media Control) y así permitir la visualización de transmisiones de vídeo en Internet Explorer. Para ello, debe tener derechos de administrador en el equipo.

Aparece la página Live View de la cámara de red. El enlace Setup (Configuración) que aparece a la derecha ofrece opciones de menú para personalizar la cámara.

⑤ Ajuste el enfoque

Coloque el extremo de caucho negro para ajustar el enfoque

Saque la herramienta de objetivo de su soporte, déle la vuelta y coloque el extremo de caucho negro en el objetivo. Ajuste el enfoque. Compruebe la imagen en la página Live View y mueva el objetivo a la posición que desee utilizando el extremo transparente de la herramienta de objetivo. Consulte la ilustración en Presentación del hardware, en la página 68.

Después de sustituir la cubierta superior, la imagen puede aparecer ligeramente desenfocada debido al efecto óptico del domo (especialmente en caso de teleobjetivos/zoom). Para compensarlo, enfoque un objeto ligeramente más cercano que la zona que nos interesa. Si es posible, coloque la cubierta superior delante del objetivo mientras ajusta el enfoque.

6 Complete la instalación

Para finalizar la instalación, vuelva a colocar con cuidado la cubierta superior y apriete los tornillos cautivos. Asegúrese de que la junta de goma de la cubierta superior y el borde en el que encaja en la placa inferior no tengan polvo.

Compruebe la vista en vivo ahora para ver si la pantalla de protección de la cubierta superior interfiere con la imagen. En ese caso, vuelva a ajustar el objetivo, tal y como se ha descrito anteriormente.

Sustitución del objetivo

Para sustituir el objetivo de la cámara de red:

1. Coloque el extremo de caucho negro de la herramienta de objetivo en el soporte y desenrosque el objetivo.
2. Retire el objetivo de la herramienta e instale en ella el nuevo objetivo.
3. Fije el nuevo objetivo a la cámara y ajuste el objetivo en su lugar.
4. Ajuste el enfoque tal y como se ha descrito anteriormente.

Otros métodos para configurar la dirección IP

Todos los métodos que se enumeran en la tabla que aparece a continuación están habilitados de forma predeterminada y es posible deshabilitarlos.

	Uso en sistema operativo	Notas
UPnP ^TM	Windows La cámara	ra se detecta y añade a "Mis sitios de red" automáticamente, siempre que esta opción esté habilitada en el equipo.
Bonjour	MAC OSX(10.4 o posterior)	Aplicable a exploradores compatibles con Bonjour. Navegue hasta el favorito Bonjour del explorador (p. ej., Safari) y haga clic en el vínculo para acceder a las páginas web de la cámara.
Servicio de DNS dinámico de AXIS	Todos Servicio gratuito suministrado por Axis que permite instalar la cámara de forma rápida y sencilla. Es necesario disponer de conexión a Internet sin proxy HTTP. Para obtener más información, consulte www.axiscam.net.
ARP/Ping	Todos Consulte la información más abajo. El comando debe emitirse en los dos minutos posteriores al encendido de la cámara.
Acceso a las páginas admin. del servidor DHCP	Todos Para acceder a las páginas de administrador del servidor DHCP en red, consulte la documentación del servidor.

AXIS Video Hosting System (AVHS)

La cámara también se puede conectar a un servicio AVHS de vídeo alojado. Si se ha suscrito a un servicio AVHS, siga las instrucciones incluidas en la Guía de instalación del proveedor de servicios. Para más información y asistencia para encontrar un proveedor de servicios AVHS local, visite www.axis.com/hosting

Se provee una clave de autenticación del propietario de la cámara con este producto. La clave está asociada con el número de serie (S/N) único de la cámara, que se muestra en la parte superior de la etiqueta.

Nota:

Conserve la clave para referencia en el futuro.

Configuración de la dirección IP con ARP/Ping

1. Adquiera una dirección IP en el mismo segmento de red en el que está conectado su equipo.
2. Localice el número de serie (S/N) en la etiqueta de la cámara.
3. Abra una línea de comando en su equipo y escriba los comandos siguientes:

Sintaxis en Windows Ejemplo en Windows
arp -s <Dirección IP> <Número de serie> ping -l 408 -t <Dirección IP>	arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125
Sintaxis en UNIX/Linux/Mac Ejemplo en UNIX/Linux/Mac
arp -s <Dirección IP> <Número de serie> temp ping -s 408 <Dirección IP>	arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125

1. Compruebe que el cable de red esté conectado a la cámara y desconecte y vuelva a conectar la corriente para iniciarla o reiniciarla.

2. Cierre la línea de comando cuando vea "Reply from 192.168.0.125:" (Respuesta de 192.168.0.125:) ...' o similar.

3. En el navegador, escriba http:// en el campo Localización/Dirección y pulse Intro.

Notas:

• Para abrir una línea de comando en Windows: desde el menú Start (Inicio), seleccione Run... (Ejecutar...) y escriba cmd. Haga clic en Aceptar.
• Para utilizar el comando ARP en un sistema operativo Mac OS X, utilice la herramienta Terminal, que se encuentra en Application (Aplicaciones) > Utilities (Utilidades).

Restablecimiento de los valores iniciales

Mediante esta operación se restablecerá la configuración predeterminada original de todos los parámetros, incluida la dirección IP:

1. Desconecte la alimentación de la cámara.
2. Retire la cubierta superior aflojando los 2 tornillos cautivos.
3. Mantenga pulsado el botón de control y vuelva a conectar la alimentación (consulte Presentación del hardware en la página 68).
4. Mantenga pulsado el botón de control durante 15 segundos hasta que el indicador de estado parpadee en ámbar.
5. Suelte el botón de control. El proceso finalizará transcurrido 1 minuto (cuando el indicador de estado se muestre en color verde). La cámara de red se ha restablecido a la configuración predeterminada original. La dirección IP predeterminada es 192.168.0.90
6. Vuelva a asignar la dirección IP.
7. Vuelva a enfocar la cámara.

También es posible restablecer los parámetros en la configuración predeterminada original mediante la interfaz Web. Vaya a Setup > System Options > Maintenance (Configuración - Opciones del sistema - Mantenimiento).

Más información

El manual del usuario está disponible en el sitio Web de Axis, www.axis.com, o en el CD de producto de vídeo en red de AXIS suministrado con este producto.

Un consejo:

Visite www.axis.com/techsup para comprobar si hay disponible firmware actualizado para su cámara de red. Para saber la versión de firmware que hay instalada actualmente, haga clic en el elemento de menú Basic Configuration (Configuración básica) en la página web del producto.

Installation Guide Ver.2.0
