M3204 - Cámara de vigilancia AXIS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cámara de vigilancia de red fija
Marca	AXIS
Modelo	M3204
Resolución	2 MP (1920 x 1080)
Lente	Lente fija, 3,1 mm, F2.0
Campo de visión	Horizontal: 95°, Vertical: 53°
Visión nocturna	LED IR integrada, alcance hasta 10 m
Dimensiones (diámetro × altura)	130 mm × 90 mm
Peso	630 g
Alimentación	PoE (Power over Ethernet) IEEE 802.3af clase 1, o adaptador de corriente 5V CC (no incluido)
Consumo eléctrico	Máx. 4,5 W
Protocolos de red compatibles	IPv4, IPv6, HTTP, HTTPS, RTSP, FTP, SMTP, Bonjour
Almacenamiento	MicroSD/MicroSDHC/MicroSDXC (hasta 64 GB)
Funciones principales	Detección de movimiento, alarma de audio, visión nocturna, flujo múltiple H.264/MJPEG
Funciones de audio	Entrada y salida de audio bidireccional, micrófono integrado
Montaje	Techo o pared, orientación ajustable
Índice de protección	IP42 (protección contra cuerpos sólidos y goteo)
Temperatura de funcionamiento	0 °C a 50 °C
Certificaciones	CE, FCC, UL, cUL
Mantenimiento y limpieza	Limpiar el domo con un paño suave y seco; no usar productos abrasivos.
Seguridad	Protección por contraseña, cifrado HTTPS, filtrado de dirección IP
Piezas de repuesto y reparabilidad	Unidad central solo reemplazable; no hay piezas de repuesto para el público general.
Información general	Garantía del fabricante 3 años; soporte en línea disponible.

Preguntas frecuentes - M3204 AXIS

¿Cómo restablecer la cámara AXIS M3204 a los valores de fábrica?

Mantenga presionado el botón de reinicio ubicado en el cable durante aproximadamente 10 segundos hasta que el LED parpadee en naranja. Suelte el botón. Se restaurarán los valores de fábrica.

¿Cómo conectar la cámara a la red?

Use un cable Ethernet para conectar la cámara a su conmutador PoE o inyector PoE. La cámara recibirá una dirección IP a través de DHCP. Use la herramienta AXIS IP Utility para descubrirla en la red.

¿Cuál es la resolución máxima compatible?

La resolución máxima es de 1920 x 1080 píxeles (2 megapíxeles) con una tasa de imágenes de hasta 30 imágenes por segundo en flujo H.264 o MJPEG.

¿Cómo configurar la detección de movimiento?

Acceda a la interfaz web de la cámara, vaya a la pestaña 'Detección de movimiento', defina las zonas sensibles y el umbral de sensibilidad. También puede configurar acciones como el envío de un correo electrónico o la grabación.

¿Puedo grabar videos localmente?

Sí, inserte una tarjeta microSD (hasta 64 GB) en la ranura prevista para ello. La cámara puede grabar de forma continua o por alarma directamente en la tarjeta.

¿Cómo ver el flujo en vivo?

Abra su navegador web e ingrese la dirección IP de la cámara. Acepte el certificado si es necesario e inicie sesión con sus credenciales. El flujo en vivo se muestra automáticamente.

¿Qué hacer si la cámara no responde?

Desconecte la alimentación (cable Ethernet o adaptador), espere 30 segundos, luego vuelva a conectar. Si el problema persiste, intente un restablecimiento de fábrica.

¿Cómo cambiar la contraseña de administrador?

En la interfaz web, vaya a 'Configuración' > 'Cuentas' > 'Administrador'. Haga clic en 'Cambiar contraseña' y siga las instrucciones. Use una contraseña segura.

¿La cámara es adecuada para uso en exteriores?

El índice de protección IP42 ofrece protección contra el polvo y el goteo, pero no es sumergible. Se recomienda instalarla bajo un alero o en un entorno interior.

¿Dónde puedo descargar el manual completo de la AXIS M3204?

Puede descargar el manual en formato PDF desde el sitio de nuestro socio notice-facile.com o directamente desde el sitio de AXIS en la sección de soporte.

MANUAL DE USUARIO M3204 AXIS

Serie AXIS M32 Guía de instalación

Esta guía de instalación incluye las instrucciones necesarias para instalar las cámaras de la Serie AXIS M32 en su red. Para obtener información sobre cualquier cuestión relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete, o la página www.axis.com/techsup.

Pasos para la instalación

1. Verifique el contenido del paquete con la lista que aparece más abajo.
2. Presentación del hardware. Consulte la página 54.
3. Instale el hardware. Consulte la página 56.
4. Asignación de una dirección IP. Consulte la página 57.
5. Configuración de la contraseña. Consulte la página 60.
6. Ajuste el enfoque. Consulte la página 62.
7. Complete la instalación. Consulte la página 62.

Importante:

Este producto debe utilizarse de conformidad con la legislación y normativas locales.

1 Contenido del paquete

Artículo Modelos/variantes/notas
Cámara Serie AXIS M32	AXIS M3203 - Cámara de red a prueba de manipulacionesAXIS M3203-V - Cámara de red a prueba de agresionesAXIS M3204 - Cámara de red a prueba de manipulacionesAXIS M3204-V - Cámara de red a prueba de agresiones
Kit de montaje Destornillador	para tornillos de alta resistencia2 tornillos a prueba de manipulaciones (M4x16 Resitorx)Plantilla de taladro
CD CD de los productos de vídeo	en red de AXIS, incluida la documentación del producto, herramientas de instalación y otro software
Material impreso Guía de instalación de Serie AXIS M32 (este documento)Documento de garantía de Axis, Clave de autenticación AVHS

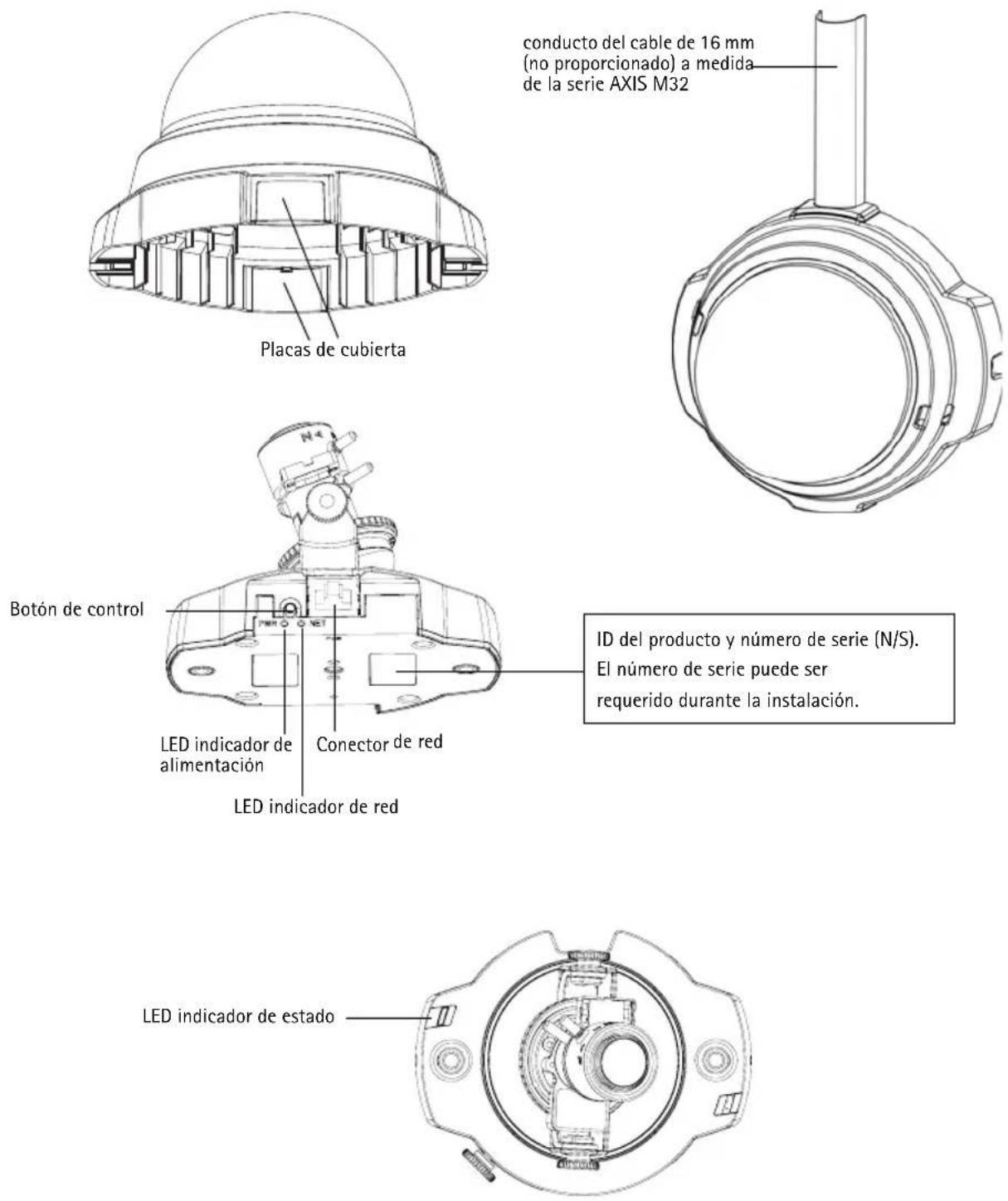

② Presentación del hardware

conducto del cable de 16 mm (no proporcionado) a medida de la serie AXIS M32
Botón de control
ID del producto y número de serie (N/S). El número de serie puede ser requerido durante la instalación.
LED indicador de estado

Dimensiones

Alt. x Anch. x Prof. = 94 x 144 x 132 mm (3.7" x 5.7" x 5.2")

LED Color Indicación
Red	Verde	Fijo para indicar la conexión a una red de 100 Mbits/s. Parpadea para indicar actividad en la red.
	Ámbar Fijo para indicar la conexión a una red de 10 Mbits/s. Parpadea para indicar actividad en la red.
	Apagado Desconexión de la red.
Estado Verde	Verde fijo para	indicar funcionamiento normal.Nota: Puede configurarse el LED de estado para que esté apagado durante el funcionamiento normal o para que parpadee únicamente cuando se accede a la cámara. Para configurarlo, vaya a Setup > System > Options > LED (Configuración > Opciones del sistema > LED). Para más información, consulte los archivos de ayuda en línea.
	Ámbar Fijo durante el inicio o durante el restablecimiento de los valores o la configuración iniciales.
	Rojo Parpadeo lento si no se puede realizar una actualización.
Alimentación	Verde Funcionamiento normal.
	Ámbar Parpadeo en verde/ámbar durante la actualización del firmware.

Instalación del hardware

IMPORTANTE: - La carcasa de las cámaras AXIS M3203-V y AXIS M3204-V no ha sido certificada para uso en exteriores: el producto puede instalarse sólo en interiores.

Montaje de la cámara

Las cámaras de red Serie AXIS M32 pueden montarse haciendo pasar los cables guiados a través de la pared o el techo, desde arriba o desde abajo. Existen placas de cubiertas para aberturas a los dos lados de la cubierta de la cúpula.

La Serie AXIS M32 también se puede instalar con un conducto metálico para proteger el cableado cuando se conecte a través de las aperturas laterales. Consulte las ilustraciones de la página 54.

1. Utilizando la plantilla de taladro, haga dos orificios en el techo o la pared. Asegúrese de que la cámara está colocada de modo que los tornillos de alta resistencia puedan apretarse utilizando el destornillador suministrado.
2. Extienda los cables requeridos. Consulte Conexión a la red, en la página 57 para más detalles.
3. Fije la cámara al techo o la pared con los tornillos y tacos adecuados para el material del techo o la pared.
4. Siga con Conexión a la red, en la página 57.

Montaje en falso techo

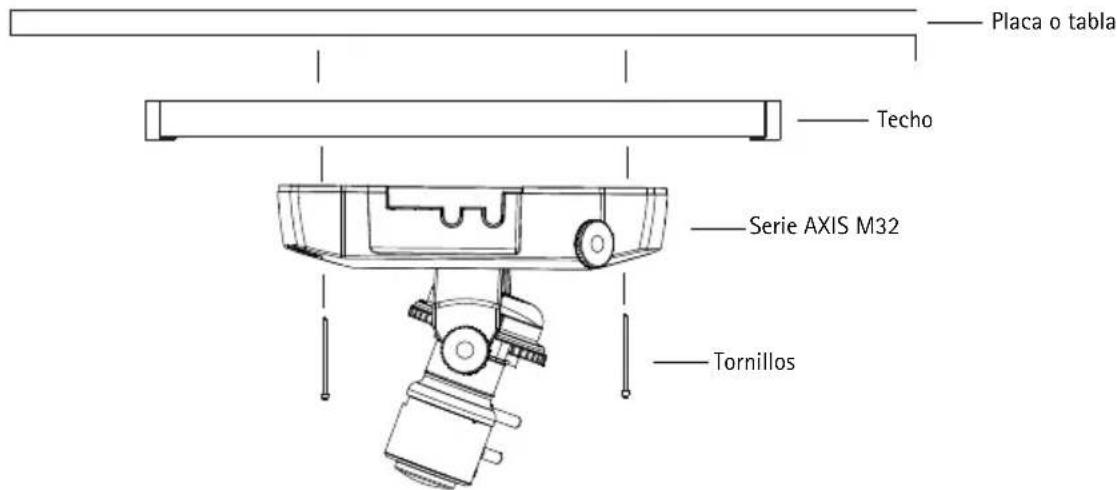

Para montar la Serie AXIS M32 en un falso techo, compruebe que el techo es suficientemente resistente para soportar el peso de la cámara.

La cámara también puede ser fijada si se usa una placa o tabla que pueda soportar mejor el peso de la cámara y que sea más adecuada para apretar los tornillos.

La Serie AXIS M32 también puede montarse usando el montaje del falso techo de Serie AXIS M32, que permite que la cámara quede montada con más discreción. Por favor visite www.axis.com para comprobar qué accesorios de montaje están disponibles.

Conexión a la red

1. Conecte la cámara a la red con un cable de red blindado (STP).
2. Compruebe que los indicadores LED indican las condiciones adecuadas. Para obtener información más detallada, consulte la tabla de la página 55. Tenga en cuenta que algunos LED pueden deshabilitarse y puede que se encuentren apagados.

Asignación de una dirección IP

Siga estas instrucciones para asignar una dirección IP o consulte la página 63 para ver otros métodos para conectar Serie AXIS M32 a Internet.

Asignación de una dirección IP

Actualmente, la mayoría de redes disponen de un servidor DHCP que asigna direcciones IP a los dispositivos conectados de forma automática. Si su red no dispone de un servidor DHCP, Serie AXIS M32 utilizará 192.168.0.90 como dirección IP predeterminada.

Si desea asignar una dirección IP estática, el método recomendado en Windows es AXIS IP Utility o AXIS Camera Management. En función del número de cámaras que desee instalar, deberá utilizar el método que se adapte mejor a sus necesidades.

Ambas aplicaciones son gratuitas y están disponibles en el CD del producto de vídeo en red de Axis suministrado con este producto o pueden descargarse de www.axis.com/techsup.

Método Recomendado para Sistema		operativo
	AXIS IP UtilityConsulte la página 58	Cámaras individualesInstalaciones pequeñas	Windows
	AXIS Camera ManagementConsulte la página 59	Varias cámarasInstalaciones grandesInstalación en una subred diferente	Windows 2000Windows XP ProWindows 2003 ServerWindows VistaWindows 7

Notas:

• Si no puede asignar la dirección IP, compruebe que no haya ningún cortafuegos que bloquee la operación.
• Consulte la página 63 para conocer otros métodos para asignar o detectar la dirección IP de la Serie AXIS M32, por ejemplo, en otros sistemas operativos.

AXIS IP Utility: para cámaras individuales o instalaciones pequeñas

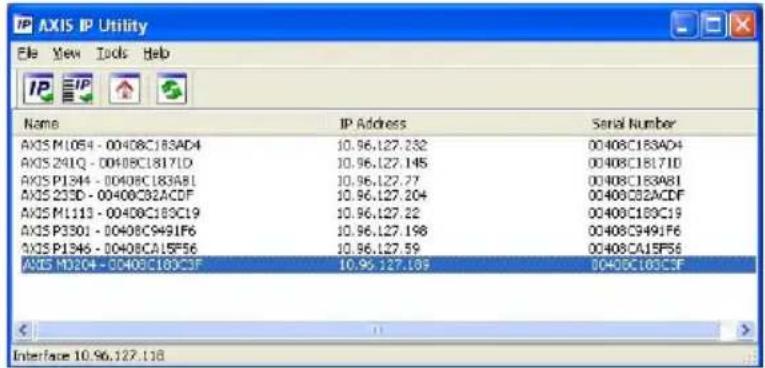

AXIS IP Utility detecta y muestra automáticamente los dispositivos Axis que existen en la red. Además, esta aplicación puede utilizarse para asignar manualmente una dirección IP estática.

Recuerde que el equipo que ejecute AXIS IP Utility debe instalarse en el mismo segmento de red (subred física) que la Serie AXIS M32.

Detección automática

1. Compruebe que la Serie AXIS M32 está conectada a la red y que recibe alimentación.
2. Inicie AXIS IP Utility.
3. Cuando la cámara aparezca en la ventana, haga doble clic en ella para abrir su página de inicio.
4. Consulte la página 60 para obtener instrucciones sobre cómo asignar la contraseña.

Asignación manual de la dirección IP (opcional)

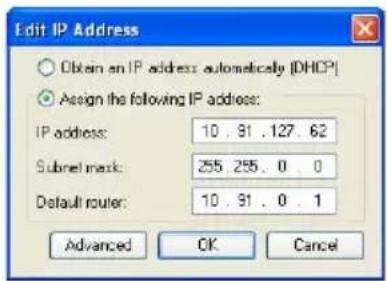

1. Obtenga una dirección IP que no esté en uso y que se encuentre en el mismo segmento de red de la que su equipo.
2. Seleccione la cámara de red de la Serie AXIS M32 en la lista.
3. Haga clic en el botón IP Asignar nueva dirección IP al dispositivo seleccionado e introduzca la dirección IP.
4. Haga clic en el botón Asignar y siga las instrucciones que aparecen en la pantalla. Recuerde que la cámara debe reiniciarse en los dos minutos siguientes a la configuración de la dirección IP.
5. Haga clic en el botón Página de inicio para acceder a las páginas Web de la cámara.
6. Consulte la página 60 para obtener instrucciones sobre cómo configurar la contraseña.

Nota:

AXIS M3203-V y AXIS M3204-V aparecerán en AXIS IP Utility como AXIS M3203 y AXIS M3204.

AXIS Camera Management: para varias cámaras e instalaciones grandes

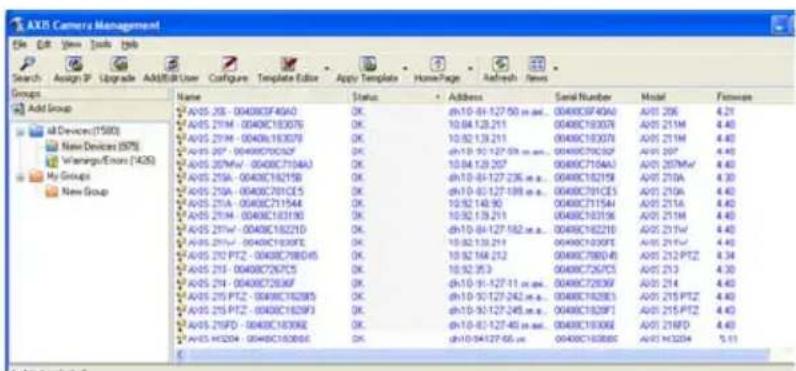

AXIS Camera Management puede detectar automáticamente varios dispositivos Axis, mostrar el estado de la conexión, administrar las actualizaciones del firmware y configurar direcciones IP.

Detección automática

1. Compruebe que la cámara esté conectada a la red y que recibe alimentación.

1. Inicie AXIS Camera Management. Cuando aparezca la cámara de red de la Serie AXIS M32 en la ventana, haga doble clic en ella para abrir la página de inicio.
2. Consulte la página 60 para obtener instrucciones sobre cómo configurar la contraseña.

Asignación de una dirección IP en un dispositivo individual

1. Seleccione la cámara de red de la Serie AXIS M32 en AXIS Camera Management y haga clic en el botón Asignar IP.
2. Seleccione Asignar la dirección siguiente e introduzca la dirección IP, la máscara de subred y el router predeterminado que utilizará el dispositivo.
3. Haga clic en el botón Aceptar.

Asignación de direcciones IP en varios dispositivos

AXIS Camera Management acelera el proceso de asignación de direcciones IP en varios dispositivos indicando el rango de direcciones IP disponibles dentro de un intervalo especificado.

1. Seleccione los dispositivos que desee configurar (se pueden seleccionar varios modelos) y haga clic en el botón Asignar IP.
2. Seleccione Asignar el siguiente rango de direcciones IP e introduzca las direcciones IP, la máscara de subred y el router predeterminado que utilizará el dispositivo.
3. Haga clic en el botón Aceptar.

Nota:

AXIS M3203-V y AXIS M3204-V aparecerán en AXIS Camera Management como AXIS M3203 y AXIS M3204.

5 Configuración de la contraseña

Para poder acceder al producto, hay que configurar la contraseña del usuario predeterminado para el administrador root. Aparecerá el cuadro de diálogo 'Configurar contraseña de root' cuando se acceda a la cámara de red Serie AXIS M32 por primera vez.

Para evitar la intercepción de la contraseña de root cuando se configura, este proceso se puede realizar a través de una conexión HTTPS cifrada, que precisa un certificado HTTPS (consulte la nota más abajo).

Para configurar la contraseña a través de una conexión HTTP estándar, escribala directamente en el primer cuadro de diálogo que se muestra a continuación.

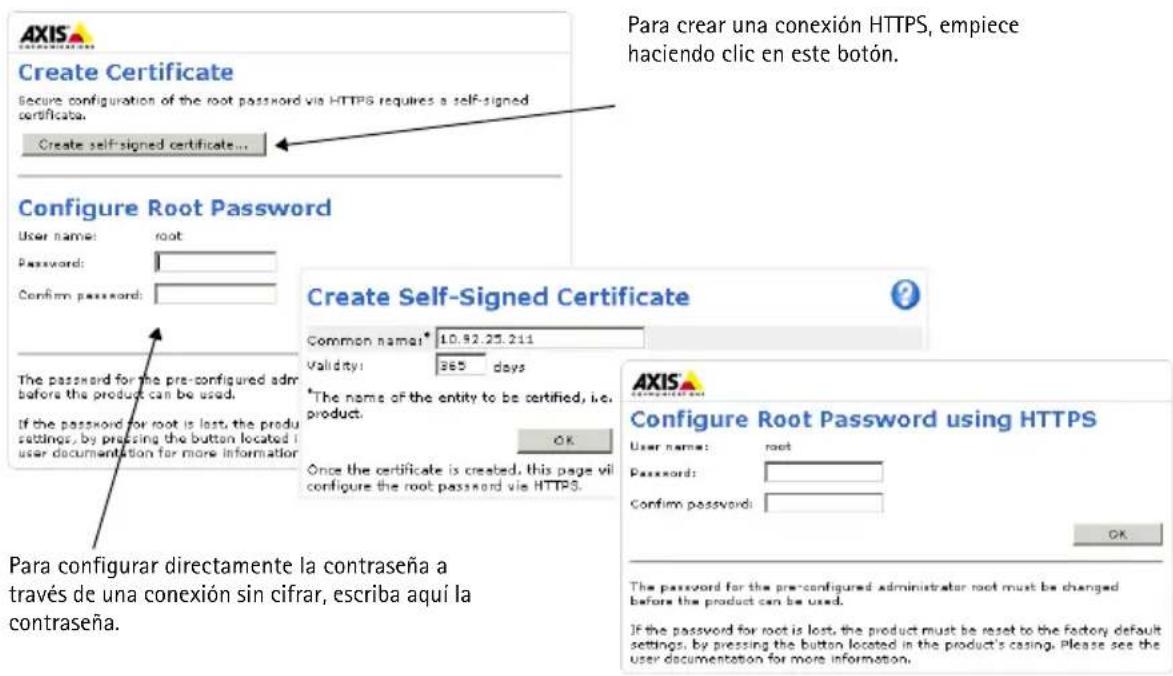

Para configurar la contraseña a través de una conexión HTTPS cifrada, siga estos pasos:

1. Haga clic en el botón Crear un certificado de autofirma.
2. Proporcione la información que se le solicita y haga clic en Aceptar. Se creará el certificado y se podrá configurar la contraseña con seguridad. Todo el tráfico hacia y desde la Serie AXIS M32 estará cifrado a partir de este momento.
3. A continuación, escriba una contraseña y vuelva a escribirla para confirmarla. Haga clic en Aceptar. La contraseña ya se ha configurado.

1. Para iniciar sesión, escriba el nombre de usuario 'root' en el cuadro de diálogo.

Nota:

El nombre de usuario predeterminado para el administrador root no se puede borrar.

1. Escriba la contraseña que introdujo anteriormente y haga clic en Aceptar.

Acceso a la transmisión de vídeo

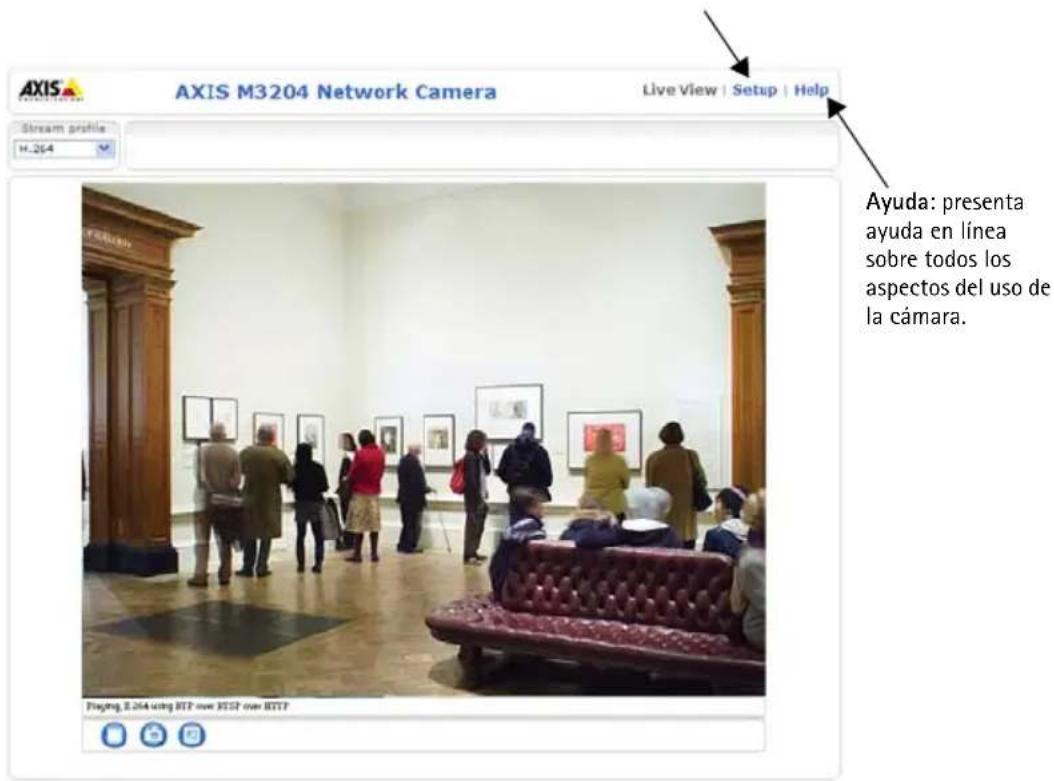

La página Live View de la Serie AXIS M32 aparece con enlaces a los menús de enlace de configuración que le permiten personalizar la cámara.

En caso necesario, haga clic en Sí para instalar el AMC (AXIS Media Control) y así permitir la visualización de la transmisión de vídeo en Internet Explorer. Para ello, debe tener derechos de administrador en su equipo.

Configuración: proporciona todas las herramientas necesarias para configurar la cámara según sus necesidades.

Notas:

• HTTPS (Hypertext Transfer Protocol over Secure Socket Layer) es un protocolo usado para cifrar el tráfico entre navegadores y servidores en red. El certificado HTTPS controla el intercambio cifrado de información.
• El usuario administrador root predeterminado no se puede borrar.
• Si ha perdido u olvidado la contraseña root, la Serie AXIS M32 debe restablecerse a los valores iniciales. Consulte Restablecimiento de la configuración predeterminada de fábrica, en la página 64.

Ajuste la imagen y el enfoque

Abra la página Live View en la interfaz de la web y realice los siguientes ajustes en la cámara:

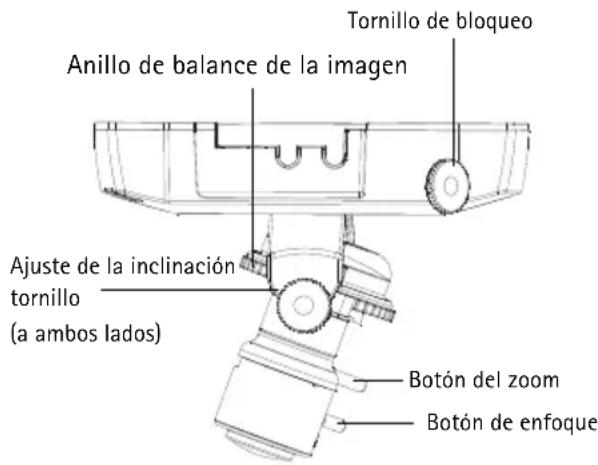

1. Afloje el tornillo de bloqueo e incline los tornillos de ajuste.
2. Gire la lente hasta la posición deseada.
3. Una vez que haya conseguido la posición deseada, apriete con cuidado el tornillo de bloqueo y los tornillos de ajuste de la inclinación para fijar la posición de la cámara.
4. Gire el anillo de balance de la imagen para establecer la posición horizontal.

5. Para establecer el enfoque y el zoom, afloje los botones del zoom y del enfoque en el sentido contrario a las agujas del reloj y gire los anillos.

6. Bloquee los botones de enfoque y zoom en posición girando los tornillos en el sentido de las agujas del reloj.

Nota:

Debido a la refracción de la burbuja, puede que la imagen aparezca ligeramente desenfocada una vez que se haya colocado la burbuja. Para compensarlo, enfoque un objeto ligeramente más cercano que la zona que nos interesa.

La imagen también puede ajustarse en caso de poca iluminación.

Vaya a Setup > Video > Camera Settings (Configuración > Vídeo > Configuración de la cámara) en la interfaz web de la cámara y consulte la ayuda en línea para obtener más información.

Complete la instalación

1. Gire el revestimiento de protección negro del interior de la carcasa de la burbuja para que coincida con la posición de la cámara.
2. Limpie la burbuja con un trapo suave y seco para eliminar el polvo y las huellas dactilares y utilice un soplador para retirar el polvo de la lente.
3. Monte la carcasa de la burbuja utilizando los tornillos de alta resistencia y el destornillador suministrados.
4. Ahora que la burbuja está en su sitio, vuelva a comprobar que la cámara está correctamente enfocada.
5. La instalación ha finalizado.

Otros métodos para configurar la dirección IP

Esta tabla presenta otros métodos disponibles para configurar o detectar la dirección IP. Todos los métodos están habilitados de forma predeterminada y es posible deshabilitarlos.

	Uso en sistema operativo	Notas
Servicio de conexión AVHS	Todos Para conectar	a cámara a un servidor AVHS, consulte la guía de instalación del proveedor del servidor. Para obtener información y asistencia para encontrar un Proveedor local de Servicio AVHS, visite www.axis.com.
Servicio de DNS dinámico de AXIS	Todos Servicio gratuito	to suministrado por Axis que permite instalar la cámara de forma rápida y sencilla. Es necesario disponer de conexión a Internet sin proxy HTTP. Para más información, consulte www.axiscam.net.
ARP/Ping	Todos Véase más ade	ante. El comando debe emitirse en los dos minutos posteriores al encendido de la cámara.
UPnP ^TM	Windows (ME o XP)	La cámara se detecta y añade a “Mis sitios de red” automáticamente, siempre que esta opción esté habilitada en el equipo.
Bonjour	MAC OSX (10.4 o posterior)	Aplicable a navegadores compatibles con Bonjour. Navegue hasta el favorito Bonjour del explorador (p. ej., Safari) y haga clic en el vínculo para acceder a las páginas Web de la cámara.
DHCP	Todos Para acceder a	las páginas de administración del servidor DHCP en red, consulte la documentación del servidor.

Configuración de la dirección IP con ARP/Ping

1. Adquiera una dirección IP en el mismo segmento de red en el que está conectado su equipo.
2. Localice el número de serie (S/N) en la etiqueta de la Serie AXIS M32.
3. Abra una línea de comando en su equipo y escriba los comandos siguientes:

Sintaxis en Windows: Ejemplo en Windows:
arp -s <Dirección IP> <Número de serie> ping -l 408 -t <Dirección IP>	arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125
Sintaxis en UNIX/Linux/Mac: Ejemplo en UNIX	/Linux/Mac:
arp -s <Dirección IP> <Número de serie> temp ping -s 408 <Dirección IP>	arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125

1. Compruebe que el cable de red está conectado a la cámara y desconecte y vuelva a conectar la corriente para iniciarla o reiniciarla.
2. Cierre la línea de comando cuando vea "Respuesta de 192.168.0.125:" o similar.
3. En el explorador, escriba http:// en el campo Ubicación/Dirección y pulse Intro en el teclado.

Notas:

- Para abrir una línea de comando en Windows: desde el menú Inicio, seleccione Ejecutar... y escriba cmd. Haga clic en Aceptar.

- Para utilizar el comando ARP en un sistema operativo Mac OS X, utilice la herramienta Terminal, que se encuentra en Aplicaciones > Utilidades.

Restablecimiento de la configuración predeterminada de fábrica

Esta operación restaurará todos los parámetros, incluida la dirección IP, a los valores iniciales:

1. Desconecte la alimentación de la cámara.
2. Mantenga pulsado el botón de Control y vuelva a conectar la alimentación.
3. Mantenga presionado el botón de control hasta que el indicador de alimentación encienda una luz ámbar (puede tardar hasta 15 segundos).

4. Suelte el botón Control. Cuando el indicador de alimentación emita una luz verde (puede tardar hasta 1 minuto), ha finalizado el proceso y se han restablecido los valores iniciales de la cámara.

5. Vuelva a asignar la dirección IP, utilizando uno de los métodos descritos en este documento. También es posible restablecer los valores predeterminados originales mediante la interfaz Web. Si desea más información, consulte la ayuda en línea o el manual del usuario.

Acceso a la cámara desde Internet

Una vez instalada, su Serie AXIS M32 es accesible desde su red local (LAN). Para acceder a la cámara desde Internet, los routers de red deben configurarse para permitir tráfico entrante, que normalmente se realiza en un puerto específico.

• Puerto HTTP (puerto 80 predeterminado) para visualización y configuración
• Puerto RTSP (puerto 554 predeterminado) para visualización de transmisiones de vídeo H.264

Consulte la documentación de su router para obtener más instrucciones. Si desea más información sobre éste y otros temas, visite la página web de soporte de Axis en www.axis.com/techsup

Más información

El manual del usuario está disponible en el sitio web de Axis, www.axis.com, o en el CD de productos de vídeo en red de Axis suministrado con este producto.

Un consejo:

Visite www.axis.com/techsup para comprobar si hay firmware actualizado disponible para su cámara de red de la Serie AXIS M32. Para consultar la versión firmware que tiene instalada actualmente, vaya a Setup > Basic Setup (Configuración > Configuración Básica)

Installation Guide Ver.1.2
