MANUAL DE USUARIO DH 24PC3 HITACHI
ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA
ADVERTENCIA
Lea todas las instrucciones y advertencias de seguridad.
Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves.
Guarde todas las advertencias e instrucciones para futura referencia.
El término "herramienta eléctrica" en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).
1) Seguridad del área de trabajo
a) Mantenga la zona de trabajo limpia y bien iluminada.
Las zonas desordenadas u oscuras pueden provocar accidentes.
b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos inflamables, gases o polvo.
Las herramientas eléctricas crean chispas que pueden inflamar el polvo o los humos.
c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica.
Las distracciones pueden hacer que pierda el control.
2) Seguridad eléctrica
a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente.
No modifique el enchufe.
No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra.
Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica.
b) Evite el contacto corporal con superficies conectadas a tierra como tuberías, radiadores y frigoríficos.
Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo.
c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica.
d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla.
Mantenga el cable alejado del calor, del aceite, de bordes afilados o piezas móviles.
Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre.
La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica.
f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD).
El uso de un RCD reduce el riesgo de descarga eléctrica.
3) Seguridad personal
a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación.
La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales.
b) Utilice un equipo de protección. Utilice siempre una protección ocular.
El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales.
c) Evite un inicio involuntario. Asegúrese de que el interruptor está en "off" antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla.
El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes.
d) Retire las llaves de ajuste antes de encender la herramienta eléctrica.
Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales.
e) No se extralimite. Mantenga un equilibrio adecuado en todo momento.
Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.
f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles.
La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles.
g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente.
La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.
4) Utilización y mantenimiento de las herramientas eléctricas
a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada.
b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga.
Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse.
c) Desconecte el enchufe de la fuente eléctrica y/o la batería de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas.
Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.
d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilizen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación.
e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas.
Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla.
Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas.
f) Mantenga las herramientas de corte afiladas y limpias.
Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar.
g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar.
La utilización de la herramienta eléctrica para operaciones diferentes a aquellas pretendidas podría dar lugar a una situación peligrosa.
5) Revisión
a) Lleve su herramienta a que la revise un experto cualificado que utilice sólo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica.
PRECAUCIÓN
Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.
ADVERTENCIAS DE SEGURIDAD DEL MARTILLO PERFORADOR
- Utilice protectores de oídos
La exposición al ruido puede causar daños auditivos.
- Utilice los mangos auxiliares proporcionados con la herramienta.
La pérdida de control puede causar daños personales.
-
No tocar la broca durante ni inmediatamente después de trabajar, puesto que se pone ardiente y puede causar quemaduras serias.
-
Antes de empezar a romper, picar o perforar en una pared, suelo o techo, comprobar cuidadosamente que no hayan objetos empotrados, tales como cables o conductos eléctricos.
-
Sujetar siempre firmemente el asidero del cuerpo y el asidero lateral de la herramienta. De lo contrario, la contrafuerza producida podría causar un funcionamiento impreciso e incluso peligroso.
-
Utilice máscara para el polvo
No inhale el polvo dañino generado al perforar. El polvo puede poner en peligro su salud y la de los viandantes.
ESPECIFICACIONES
| Modelo DH24PB3 DH24PC3 | ||
| Voltaje (por áreas)* (110V, 115V, 120V, 127V, 220V, 230V, 240V) | ||
| Acometida 800W* | ||
| Velocidad sin carga 0 – 1050 | min^-1 | 0 - 1150 min^-1 |
| Velocidad de percusión a carga plena 0 – 4600 min | ||
| Capacidad: hormigón 3,4 – 24 mmacero 13 mmmadera 32 mm | ||
| Peso (sin cable ni mango lateral) 2,3 kg 2,4 kg | ||
* Verificar indefectiblemente los datos de la placa de características de la máquina, pues varían de acuerdo con el país de destino.
ACCESORIOS ESTANDAR
(1) Caja de plástico .... 1
(2) Mango lateral....1
(3) Calibre de profundidad .... 1
Los accesorios estándar están sujetos a cambio sin previo aviso.
ACCESORIOS FACULTATIVOS (de venta por separado)

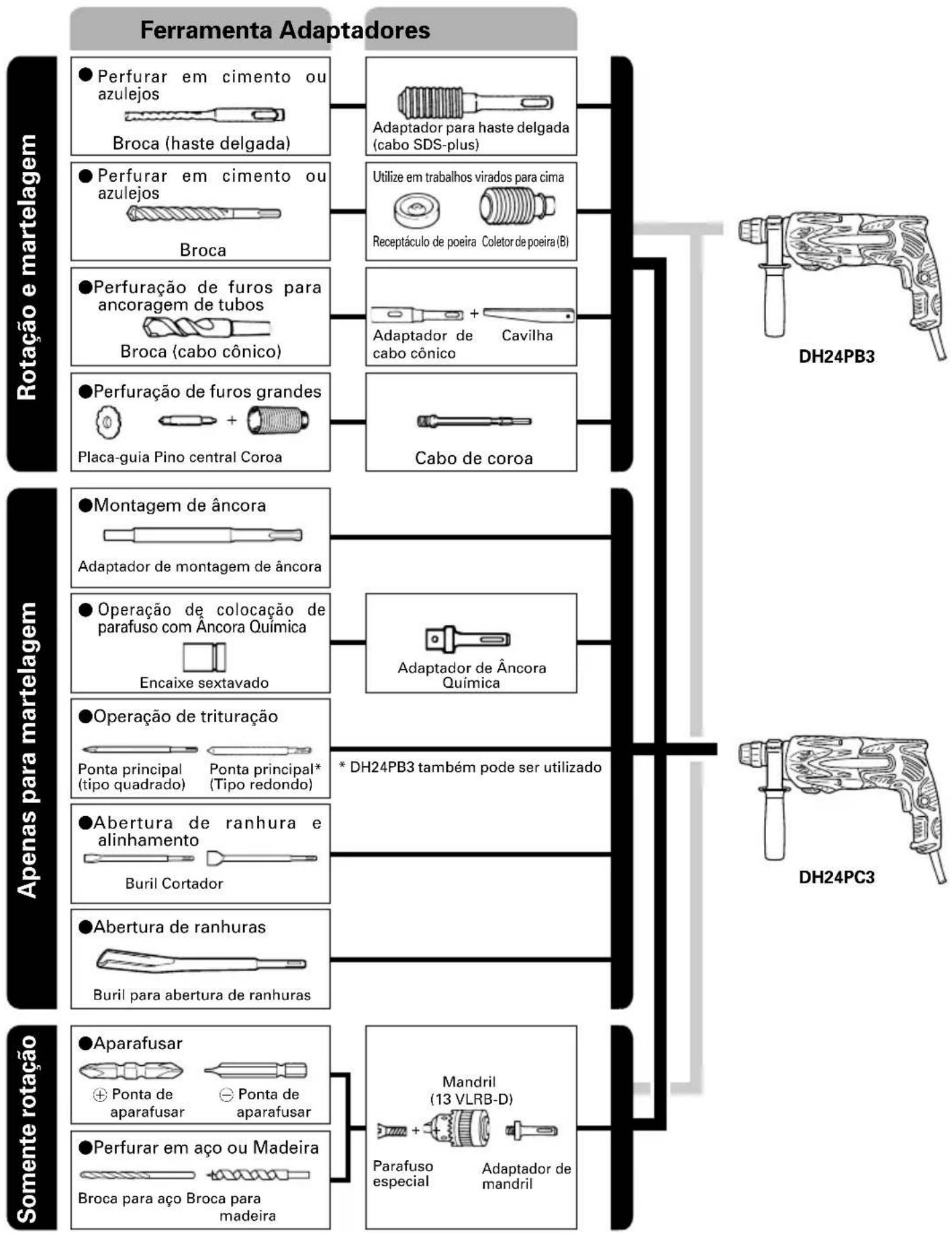

●Perforación de agujeros en cemento o losa
| Broca de taladro (Eje fino) | ||
| Diám. externo | Longitud total Longitud efectiva | |
| 3,4 mm | 90 mm 45 mm | |
| 3,5 mm | ||
| Broca SDS-plus | ||
| Diám. externo | Longitud total Longitud efectiva | |
| 4,0 mm 1 | 10 mm 50 mm | |
| 5,0 mm | 110 mm 50 mm | |
| 160 mm 100 mm | ||
| 5,5 mm 1 | 10 mm 50 mm | |
| 6,5 mm 1 | 60 mm 100 mm | |
| 7,0 mm 1 | 60 mm 100 mm | |
| 8,0 mm 1 | 60 mm 100 mm | |
| 8,5 mm 1 | 60 mm 100 mm | |
| 9,0 mm 1 | 60 mm 100 mm | |
| 12,0 mm | 166 mm 100 mm | |
| 260 mm 200 mm | ||
| 12,7 mm 1 | 66 mm 100 mm | |
| 14,0 mm 1 | 66 mm 100 mm | |
| 15,0 mm 1 | 66 mm 100 mm | |
| 16,0 mm | 166 mm 100 mm | |
| 260 mm 200 mm | ||
| 17,0 mm 1 | 66 mm 100 mm | |
| 19,0 mm 2 | 60 mm 200 mm | |
| 20,0 mm 2 | 50 mm 200 mm | |
| 22,0 mm 2 | 50 mm 200 mm | |
| 25,0 mm 4 | 50 mm 400 mm | |
| 30,0 mm 4 | 50 mm 400 mm | |
●Pertoración de orificio de diámetro grande
| Barrena tubular Diám. externo | Pasador central | Espiga de la barrena tubular Longitud total |
| 25 mm* | No aplicable | 105 mm300 mm |
| 29 mm* | ||
| 32 mm | ||
| 35 mm (A) | ||
| 38 mm | ||
| 45 mm | (B) 300 mm | |
| 50 mm |
* Sin placa guía
●Montaje de ancla
| Adaptador de montaje de anclaMedida de ancla |
| W 1/4" |
| W 5/16" |
| W 3/8" |
| W 1/2" |
| W 5/8" |
●Taladrar orificios de anclaje
| Adaptador cónicoModo cónico |
| Cono Morse (No.1) |
| Cono Morse (No.2) |
| Cono A |
| Cono B |
Los accesorios de norma están sujetos a cambio sin previo aviso.
APPLICACION
Rotación y función de golpeteo
○Perforación de orificios de anclaje
○Perforación de orificios de hormigón
○Perforación de orificios de baldosa
Rotación solamente
○Perforación de orificios en hormigón o madera (con accesorios facultativos)
○Apretar tornillos en metal o madera (con accesorios facultativos)
〈DH24PC3 solamente〉
Función de golpeteo solamente
○Cincelado ligero de hormigón, formación de ranuras y ajuste preciso del ancho.
ANTES DE LA PUESTA EN MARCHA
1. Alimentación
Asegurarse de que la alimentación de red que ha de ser utilizada responda a las exigencias de corriente especificadas en la placa de características del producto.
2. Conmutador de alimentación
Asegurarse de que el conmutador de alimentación esté en la posición OFF (desconectado). Si la clavija está conectada en la caja del enchufe mientras el conmutador de alimentación esté en posición ON (conectado) las herramientas eléctricas empezarán a trabajar inmediatamente, provocando un serio accidente.
3. Cable de prolongación
Cuando está alejada el área de trabajo de la red de alimentación, usar un cable de prolongación de un grosor y potencia nominal suficiente. El cable de prolongación debe ser mantenido lo más corto posible.
4. Montaje de la broca (Fig. 1)
PRECAUCION
Para evitar accidentes, cerciórese de desactivar y de desconectar el enchufe del tomacorriente.
NOTA
Cuando ulilice herramientas como por ejemplo: cinceles, brocas de taladro, etc., cerciórese de utilizar piezas genuinas diseñadas por nuestra compañía.
(1) Limpie la parte del vástago de la broca de taladro.
(2) Inserte la broca de taladro girando en el sujetador de la herramienta hasta que se asegure bien (Fig. 1).
(3) Verifique si esta bien asegurado tirando de la broca de taladro.
(4) Para extraer la broca, tire completamente de la empuñadura en el sentido de la flecha y tire hacia afuera de la broca (Fig. 2).
5. Cuando instale la copa de polvo o el lector de polvo (B) (Accesorios facultativos)(Fig. 3, Fig. 4)
Cuando emplee un martillo perforador para trabajos de taladrado hacia arriba, extraiga el adaptador de recolección de polvo e instale una copa de polvo o un colector de polvo (B) para recolectar las partículas a fin de facilitar la operación.
○Instalación de la copa de polvo
Emplee la copa de polvo instalando la broca como se muestra en la Fig. 3.
Cuando emplee una broca de gran diámetro, agrande el orificio central de la copa de polvo con este martillo perforador.
○Instalación del colector de polvo (B)
Para emplear el colector de polvo (B), Insértelo desde la punta de la broca alineándolo con la ranura de la empuñadura (Fig. 4).
PRECAUCIÓN
○La copa de polvo y el colector de polvo (B) son para emplearse exclusivamente en trabajos de perforación de hormigón. No los emplee para trabajar con madera o metal.
○Inserte completamente el colector de polvo (B) en la parte del portabrocas de la unidad principal.
○Cuando ponga en funcionamiento del martillo perforador meintras el colector de polvo (B) esté separado de la superficie de hormigón, dicho colector girará junto con la broca. Cerciórese de apretar el gatillo interruptor después de haber presionado la copa de polvo sobre la superficie de hormigón. (Cuando emplee la copa de polvo con una broca de no más de 190 mm de longitud total, el colector de polvo (B) no podrá tocar la superficie de hormigón girará. Por lo tanto, emplee el colector de polvo (B) con brocas de 166, 160, y 110 mm de longitud total.)
○Vacíe las partículas del colector de polvo (B) después de haber taladrado dos o tres orificios.
○Después de haber extraído el colector de polvo (B), vuelva a colocar a broca.
6. Selección de la broca destornillador
Puede dañarse las cabezas de tornillos y las brocas de atornillar menos que se emplee la broca apropiada según sea el diámetro del tornillo.
7. Confirmar la dirección de rotación de la broca (Fig. 5)
La broca gira en el sentido de las agujas del reloj (visto desde el lado trasero) empujando el lado R del botón.
Si empuja el lado L del botón, la broca girará en sentido contrario a las agujas del reloj.
COMO SE USA
PRECAUCIÓN
Para evitar accidentes, cerciórese de poner este interruptor en OFF y de desconectar el enchufe del tomacorriente cuando instale o extraiga brocas y otras piezas. El interruptor de alimentación también deberá ponerse en OFF durante un descanso en el trabajo y después de haber finalizado dicho trabajo.
1. Operación del conmutador
La velocidad rotatoria de la broca de taladro puede ser controlad variando la fuerza con la que se aprieta el pulsador. La velocidad está baja cuando se aprieta ligeramente el pulsador y se aumenta al apretar más el pulsador. La operación contínua puede ser alcanzada apretando el pulsador y apretando hacia abajo el dispositivo de ajuste. Para ponel el pulsador en OFF (desconectado) volver a apretar el pulsador para desconectar el dispositivo de ajuste, y soltar el pulsador a su posición normal.
No obstante, el disparador de conmutador sólo puede activarse a medio camino durante el reverso y gira a la mitad de velocidad de la operación de avance.
El tope del conmutador no puede utilizarse durante el reverso.
2. Rotación + golpeteo
Este martillo perforador puede usarse en el modo de rotación y martilleo presionando el botón pulsador y girando la palanca selectora hasta la marca T ^1 (Fig. 6 o Fig. 7).
(1) Montar la broca.
(2) Presionar el interruptor de gatillo después de poner la punta de la broca en la posición para taladrar (Fig. 8).
(3) No es necesario presionar con fuerza la broca. Presionar ligeramente la broca de forma que el polvo producido al taladrar salga al exterior gradualmente.
PRECAUCIÓN
Cuando la broca toque una barra de hierro de construcción se detendrá inmediatamente y el martillo perforador tenderá a girar. Por lo tanto, sujetar el mango lateral y sostenerlo firmemente como se ilustra en la Fig. 8.
3. Rotación solamente
Este martillo perforador puede usarse en el modo de rotación solamente presionando el pulsador y girando la palanca selectora hasta la marca (Fig. 9 o Fig. 10). Para perforar madera o metal empleando el portabrocas y el adaptador del portabrocas (accesorio facultativo), proceder como sigue. Instalación del portabrocas y adaptador del portabrocas (Fig. 11).
(1) Instale la broca en el adaptador del portabrocas.
(2) La parte del SDS más vástago es igual que una broca. Por lo tanto, para instalarla, consulte "Montaje de la broca".
PRECAUCIÓN
○La aplicación de fuerza excesiva acelerará el trabajo pero dañará la punta de la broca y reducirá la vida útil del martillo perforador.
○La broca puede salirse al quitar el martillo perforador del orificio perforado. Para extraer esta herramienta es importante empujar hacia de lante.
○No intentar perforar orificios de anclaje o perforar el concreto con la máquina puesta en la función de rotación solamente.
○No intentar usar el martillo perforador en la función de rotación y golpeteo con el portabrocas y el adaptador del portabrocas instalados. Esto reducirá considerablemente la vida útil de cada componente de la máquina.
4. Cuando coloque tornillos para metal (Fig. 12)
En primer lugar, inserte la broca en el cubo del extremo del adaptador (D) de portabroca. A continuación, monte el adaptador (D) de portabroca en la unidad principal empleando los procedimientos descritos en 4 (1), (2), y (3), coloque la punta de la broca en las ranuras de la cabeza del tornillo, sujete la unidad principal, y apriete el tornillo.
PRECAUCIÓN
○Tener cuidado en no prolongar excesivamente el accionamiento de la herramienta, ya que de lo contrario, pueden dañarse los tornillos por el exceso de fuerza.
○Colocar el martillo perforador en forma perpendicular sobre la cabeza del tornillo al atornillarlo, ya que en caso contrario, puede dañarse la cabeza del tornillo o la broca, e incluso, la fuerza de accionamiento puede que no se transfiera por completo al tornillo.
○No intente emplear la perforadora de percusión en la función de rotación y golpeteo con el adaptador de portabroca y la broca instalados.
5. Atornillando tornillos para madera (Fig. 12)
(1) Escoger una broca destornillador apropiada y emplear tornillos con cabeza +, en lo posible, debido a que los tornillos con cabeza – hacen que se zafe fácilmente el destornillador.
(2) Atornillado
○Antes de atornillar los tornillos para madera, hay que hacer orificios apropiados en la madera, aplicando luego la broca destornillador en la cabeza del tornillo y colocar así éste en los orificios.
○Luego de hacer rotar la herramienta lentamente hasta que el tornillo quede parcialmente metido en la madera, apretar más el gatillo para obtener la fuerza óptima de atornillado.
PRECAUCIÓN
Tener cuidado al preparar el orificio para que sea apropiado para el tornillo, teniendo en cuenta la dureza de la madera. Si el orificio es excesivamente pequeño o estrecho, se requiere mucha fuerza para atornillar y a veces puede dañarse la rosca.
6. Golpeteo solamente (DH24PC3 solamente)
Este martillo perforador se puede ajustar en el modo de sólo golpeteo pulsando la tecla y girando la palanquita selectora a la marca T (Fig. 13).
(1) Instale el puntero o el cortafríos.
(2) Pulse la tecla y ajuste la palanquita selectora en medio de la marca T: y la marca T(Fig. 14). El giro se libera, gire sujetador y ajuste el cortafríos en la posición deseada (Fig. 15).
(3) Gire la palanquita selectora a la marca 📂 (Fig. 13). Entonces se bloqueará el puntero o el cortafríos.
7. Modo de usar el tope (Fig. 16)
(1) Afloje el perno de perilla del asa lateral, e inserte el retenedor en el surco en U de dicha asa lateral.
(2) Ajustar la posición del retenedor de acuerdo a la profundidad del agujero, y apretar firmemente el perno de perilla.
8. Modo de usar la broca (espiga ahusada) y el adaptador de la espiga ahusada
(1) Montar el adaptador de la espiga ahusada en el martillo perforador (Fig. 17).
(2) Montar la broca (espiga ahusada) en el adaptador de la espiga ahusada (Fig. 17).
(3) Poner el interruptor en la posición de encendido (ON), y taladrar un agujero de la profundidad especificada.
(4) Para quitar la broca (espiga ahusada), insertar la chaveta en la ranura del adaptador de la espiga ahusada y golpear la cabeza de la chaveta con un martillo. Usar apoyos como se muestra en la Fig. 18.
MODO DE USAR LA BARRENA TUBULAR (PARA CARGAS LIGERAS)
Cuando se tengan que taladrar agujeros grandes, usar la barrena tubular (para cargas ligeras). Usar también el pasador central y la espiga de la barrena tubular provistos como accesorios opcionales.
1. Montaje
PRECAUCIÓN
Cerciorarse de poner el interruptor de la alimentación en la posición de apagado (OFF) y de desconectar el enchufe de la toma de alimentación.
(1) Montar la barrena tubular en su espiga (Fig. 19).
Lubricar la rosca de la espiga de la barrena tubular para facilitar el desmontaje.
(2) Montar la espiga de la barrena tubular en el martillo perforador (Fig. 20).
(3) Insertar el pasador central en la placa guía hasta que se pare.
(4) Unir la placa guía con la barrena tubular y girar la placa guía hacia la izquierda o hacia la derecha de forma que no se caiga a pesar de estar indicando hacia abajo (Fig. 21).
2. Modo de taladrar (Fig. 22)
(1) Conectar el enchufe a la toma de alimentación.
(2) El pasador central se ha instalado un resorte.
Presionar ligeramente y sin torcerse hacia la pared o hacia el pared o hacia el suelo.
Procurar que toda la punta de la barrena tubular esté en contacto con la superficie a taladrar y luego, empezar la operación.
(3) Al taladrar aproximadamente 5 mm en profundidad, la posición del agujero queda ya establecida. Quitar el pasador central y la placa guía de la barrena tubular y seguir taladrando.
(4) La aplicación de una fuerza excesiva acelerará el cumplimiento del trabajo, pero deteriorará la punta de la broca reduciendo la duración del martillo perforador.
PRECAUCIÓN
Cuando se quite el pasador central y la placa guía, poner el interruptor en la posición de apagado (OFF) y desconectar el enchufe de la toma de alimentación.
3. Desmontaje (Fig. 23)
Como otro método, quitar la espiga de la barrena tubular del martillo perforador y golpear fuertemente la cabeza de la espiga de la barrena tubular dos o tres veces con un martillo sujetanto la punta de la barrena. La parte roscada se aflojará y la barrena tubular podrá quitarse.
LUBRICACION
A este martillo perforador deberá aplicársele grasa de baja viscosidad,de esta forma, el martillo podrá usarse durante un largo período de tiempo sin cambiar de grasa. Ponerse por favor en contacto con el agente de reparaciones más cercano para cambiar la grasa si ésta se escapase a través de los tornillos flojos.
La falta de grasa hará que el martillo perforador se agarrote disminuyendo por lo tanto su duración.
PRECAUCIÓN
En esta herramienta deberá usarse la grasa especificada. El uso de otras grasas podría afectar negativamente al rendimiento. Cerciórese de preguntar a sus agentes de servicio por la grasa de repuesto.
MANTENIMENTO E INSPECCION
1. Inspeccionar la broca de taladro
Debido a que el uso de brocs desafiladas pueden causar mal funcionamiento del motor y desmejorar la eficacia del taladro, hay que reemplazar las brocas en malas condiciones por nuevas o afilarlas de inmediato al advertir abrasión.
2. Inspeccionar los tornillos de montaje
Regularmente inspeccionar todos los tornillos de montaje y asegurarse de que estén apretados firmemente. Si cualquier tornillo estuviera suelto, volver a apretarlo inmediatamente. El no hacer esto provocaría un riesgo serio.
3. Mantenimiento de motor
La unidad de bobinado del motor es el verdadero corazón" de las herramientas eléctricas. Prestar el mayor cuidado y asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua.
4. Inspección de las escobillas
Por motivos de seguridad contra descargas eléctricas, la inspección y el reemplazo de las escobillas deberán realizarse solamente en un centro de servicio autorizado por hitachi.
5. Reemplazo del cable de alimentación
Si el cable de alimentación de la herramienta está dañado, envíe la herramienta al Centro de Servicio Autorizado de Hitachi para que le cambien el cable de alimentación.
6. Lista de repuestos
A: N°. ítem
B: N°. código
C: N°. usado
D: Observaciones
PRECAUCIÓN
La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi.
Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de Hitachi, para solicitar la reparación o cualquier otro tipo de mantenimiento.
En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.
MODIFICACIONES
Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos.
Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modificadas sin previo aviso.
NOTA
Debido al programa continuo de investigación y desarrollo de HITACHI estas especificaciones están sujetas a cambio sin previo aviso.
Información sobre el ruido propagado por el aire y vibración
Los valores medidos se determinaron de acuerdo con EN60745 declararon de conformidad con ISO 4871.
DH24PB3/DH24PC3
Nivel de potencia auditiva ponderada A: 106 dB(A)
Nivel de presión auditiva ponderada A: 93 dB (A)
Duda KpA: 3 dB (A)
Utilice protectores para los oídos.
Valor medio cuadrático ponderado típico de aceleración: 8,6 m/s² (DH24PB3).
2) Segurança eléctrica
a) As fichas da ferramenta eléctrica devem corresponder às tomadas.
Nunca modifique a ficha.
Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra.
A entrada de água numa ferramenta eléctrica aumentará o risco de choques eléctricos.
e) Efectue a manutenção de ferramentas eléctricas.
(1) Estojo de plástico .... 1
(2) Empunhadura lateral 1
(3) Sonda 1
ACESSÓRIOS OPCIONAIS (vendidos separadamente)
