MANUAL DE USUARIO UT10680 HOMELITE

Para registrar su producto de Homelite, por favor visita: http://register.homelite.com/

cc Chain Saw e 457 mm (18 po) 8 pulg.), 42 cc 0434BD

ENGINE/EVAP. FAMILY: *HCPS.0424BD

FAMILLE DE MOTEUR/ÉVAPORATEUR : *HCPS.0424BD

FAMILIA DE MOTOR/EVAPORADOR: *HCPS.0424BD

Su motosierra ha sido diseñada y fabricada de conformidad con las estrictas normas para brindar fiabilidad, facilidad de uso y seguridad para el operador. Con el debido cuidado, le brindará muchos años de sólido y eficiente funcionamiento.

ADVERTENCIA: Para reducir el riesgo de lesiones,uario debe leer y comprender el manual del operador antes sar este producto.

Le agradecemos la compra de un producto Homelite.

GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS

TABLE OF CONTENTS TABLE DES MATIÈRES / ÍNDICE DE CONTENIDO

■ Introduction....2

Introduction / Introducción

■ General Safety Rules.... 3-4

Règles de sécurité particulières / Reglas de seguridad específicas

■ Symbols 6-7

Symboles / Símbolos

■ Glossary of Terms....8

Glossaire / Glosario de términos

■ Features....9-10

Caractéristiques / Características

■ Assembly....11

Assemblage / Armado

■ Operation.... 11-24

Utilisation / Funcionamiento

■ Maintenance.... 25-37

Entretien / Mantenimiento

Dépannage / Corrección de problemas

■ Warranty 40-41

Garantie / Garantía

Commande de pièces et réparation / Pedidos de piezas y servicio .... Page arrière / Pág. posterior

INTRODUCTION INTRODUCTION / INTRODUCCIÓN

Este producto ofrece numerosas características para hacer más agradable y placentero su uso. En el diseño de este producto se ha conferido prioridad a la seguridad, el desempeño y la fiabilidad, por lo cual se facilita su manejo y mantenimiento.

GENERAL SAFETY RULES

WARNING:

REGLAS DE SEGURIDAD GENERALES

ADVERTENCIA:

Lea y comprenda todas las instrucciones. El incumplimiento de las instrucciones señaladas abajo puede causar descargas eléctricas, incendios y lesiones serias.

LEA TODAS LAS INSTRUCCIONES

■ Familiarícese con la herramienta. Lea cuidadosamente el manual del operador. Aprenda los usos y limitaciones de la sierra, así como los posibles peligros específicos de esta herramienta.

Puede ocurrir un contragolpe cuando la punta de la barra guía toca un objeto, o cuando la madera entra y pellizca la cadena de la sierra en el punto de corte. En algunos casos, el contacto de la pieza de trabajo con la punta de la barra guía puede causar una reacción súbita en dirección inversa, la cual lanza la barra guía hacia arriba y hacia atrás, en la dirección donde se encuentra el operador. El pellizcamiento de la cadena de la sierra en el corte, a lo largo de la parte superior de la barra guía, puede causar un rápido empuje de dicha barra hacia atrás, en la dirección donde se encuentra el operador. Cualquiera de estas dos reacciones puede causar la pérdida de control de la sierra, lo cual a su vez puede producir lesiones corporales serias. No dependa exclusivamente de los dispositivos de seguridad incorporados en la sierra. Como usuario de una motosierra, debe tomar varias medidas para evitar accidentes y lesiones en todos sus trabajos de corte.

• Con un conocimiento básico del contragolpe de la sierra, puede reducir o incluso eliminar las sorpresas. La sorpresa súbita contribuye a los accidentes.
• Mantenga sujeta con firmeza la sierra con ambas manos cuando esté funcionando el motor. Coloque la mano derecha en el mango trasero y la izquierda en el mango delantero, rodeando ambos con los pulgares y los dedos restantes. Una sujeción firme con el brazo izquierdo rígido le ayuda a mantener el control de la sierra si ésta llega a dar un contragolpe.

- Asegúrese de que no haya obstrucciones el área donde esté cortando. NO permita que la punta de la barra guía entre en contacto con ningún tronco, rama, cerca o cualquier otra obstrucción a la que le pueda pegar al estar operando la sierra.

• Corte a velocidades altas del motor. Siempre corte con el motor funcionando a plena velocidad. Oprima completamente el gatillo del acelerador y mantenga una velocidad de corte estable.
• No se estire ni corte arriba de la altura pecho.
• Siga las instrucciones de afilado y mantenimiento del fabricante correspondientes a la cadena de la sierra.
• Sólo utilice barras y cadenas de repuesto especificadas por el fabricante, o su equivalente.

No maneje la motosierra con una sola mano. Si se maneja con una sola mano la unidad, pueden resultar lesionados el operador, los ayudantes y demás personas presentes. La motosierra está hecha para ser manejada con las dos manos.
No maneje la motosierra cuando esté cansado. La fatiga causa descuido. Sea más precavido antes de los períodos de descanso y hacia el final de su turno. Nunca utilice la motosierra cuando esté cansado, enfermo o se encuentre bajo los efectos de alguna droga, alcohol o medicamento.
■ Use calzado de seguridad. Póngase ropa ajustada y guantes protectores, así como dispositivos de protección para los ojos, los oídos y la cabeza.
La ropa protectora pesada puede aumentar la fatiga del operador, lo cual puede originar un golpe de calor. En climas cálidos y húmedos, el trabajo pesado debe programarse para las primeras horas de la mañana o las últimas horas de la tarde, cuando las temperaturas son más bajas.
No se pare sobre ninguna superficie inestable mientras utiliza la motosierra, como las escaleras, andamios, árboles, techos, etc.
■ Tenga precaución al manejar combustible. Aleje la motosierra por lo menos 9 metros (30 pies) del lugar de reabastecimiento de combustible antes de arrancar el motor.
No permita que otras personas estén cerca de la motosierra al arrancar o accionar la misma para cortar. Mantenga a los circunstantes y a los animales alejados del área de trabajo.
■n No comience a cortar hasta que tenga despejada el área de trabajo, una postura firme y una trayectoria de retirada planeada de la caída del árbol.
■ Mantenga todas las partes del cuerpo alejadas de la cadena de la sierra cuando esté funcionando el motor.

REGLAS DE SEGURIDAD GENERALES

Siempre traslade la motosierra con el motor apagado y el freno de la cadena puesto, la barra guía y la cadena de la sierra hacia atrás y el silenciador alejado del cuerpo. Al transportar la motosierra, use la funda correspondiente de la barra guía.
No utilice la motosierra si está dañada, mal ajustada o no está armada completamente y de forma segura. Asegúrese de que la cadena de la sierra deje de moverse cuando se suelte el gatillo de control del acelerador.
■ Apague el motor antes de poner en reposo la sierra. No deje el motor funcionando desatendido. Como medida de precaución adicional, aplique el freno de la cadena antes de poner en reposo la sierra.
■ Tenga extrema precaución al cortar broza pequeña y árboles jóvenes, ya que el material delgado puede atraparse en la cadena de la sierra y puede latiguear hacia usted o desequilibrarlo.
■ Al cortar una rama que esté bajo tensión, esté alerta al impulso de regreso de la misma, de manera que no le pegue cuando se libere la tensión presente en las fibras de la madera.
■ Mantenga los mangos secos, limpios y sin aceite ni mezcla de combustible.
■ Puede sufrir intoxicación por monóxido de carbono. Sólo utilice la motosierra en áreas bien ventiladas.
No utilice la sierra subido en un árbol, a menos que haya recibido capacitación específica para hacerlo.
■ No realice tareas de corte subido en una escalera, es extremadamente peligroso.

• Todas las tareas de servicio de la motosierra, aparte de los puntos indicados en el manual de instrucciones y todo el mantenimiento, deben ser efectuadas por técnicos de servicio de motosierras competentes. (Por ejemplo, si se utilizan herramientas inadecuadas para desmontar el volante o para sostenerlo con el fin de retirar el embrague, puede causarse daño estructural al volante, lo cual a su vez puede originar el estallido del mismo.)
  ■ Siempre tenga un extintor de incendios al usar una motosierra.
  Sólo use las barras guía y las cadenas de contragolpe moderado de repuesto especificadas para la sierra.
  No adapte la cabeza motriz de la sierra a ningún arco de sierra de mano ni la use para accionar ningún accesorio o dispositivo no especificado para la sierra.
  La sierra de gasolina está clasificada por CSA como sierra de Clase 1C (y la eléctrica como sierra de Clase 2C). Es para uso infrecuente por propietarios de casas, quienes gustan de vacacionar en cabañas y excursionistas, así como para uso general como desmonte, poda, corte de leña, etc. No es para uso prolongado. Los períodos prolongados de manejo de la unidad pueden causar problemas circulatorios en las manos del operador debido a la vibración. Para tal uso puede convenir utilizar una sierra dotada de características de antivibración.
  ■ Guarde estas instrucciones. Consúltelas con frecuencia y empléelas para instruir a otros usuarios. Si presta a alguien esta producto, facilítele también las instrucciones.

REGLAS DE SEGURIDAD ESPECÍFICAS

ADVERTENCIA:

Los avisos de advertencia, las etiquetas y las instrucciones encontrados en esta sección del manual del operador son para su propia seguridad. El incumplimiento de cualquiera de las instrucciones puede causar lesiones serias.

■ No corte enredaderas ni broza pequeña [de menos de 76 mm (3 pulg.) de diámetro].

Las superficies del silenciador están muy calientes durante y después del funcionamiento de la motosierra; mantenga todas las partes del cuerpo alejadas de aquél. Puede causarse quemaduras serias si llega a tocar el silenciador.

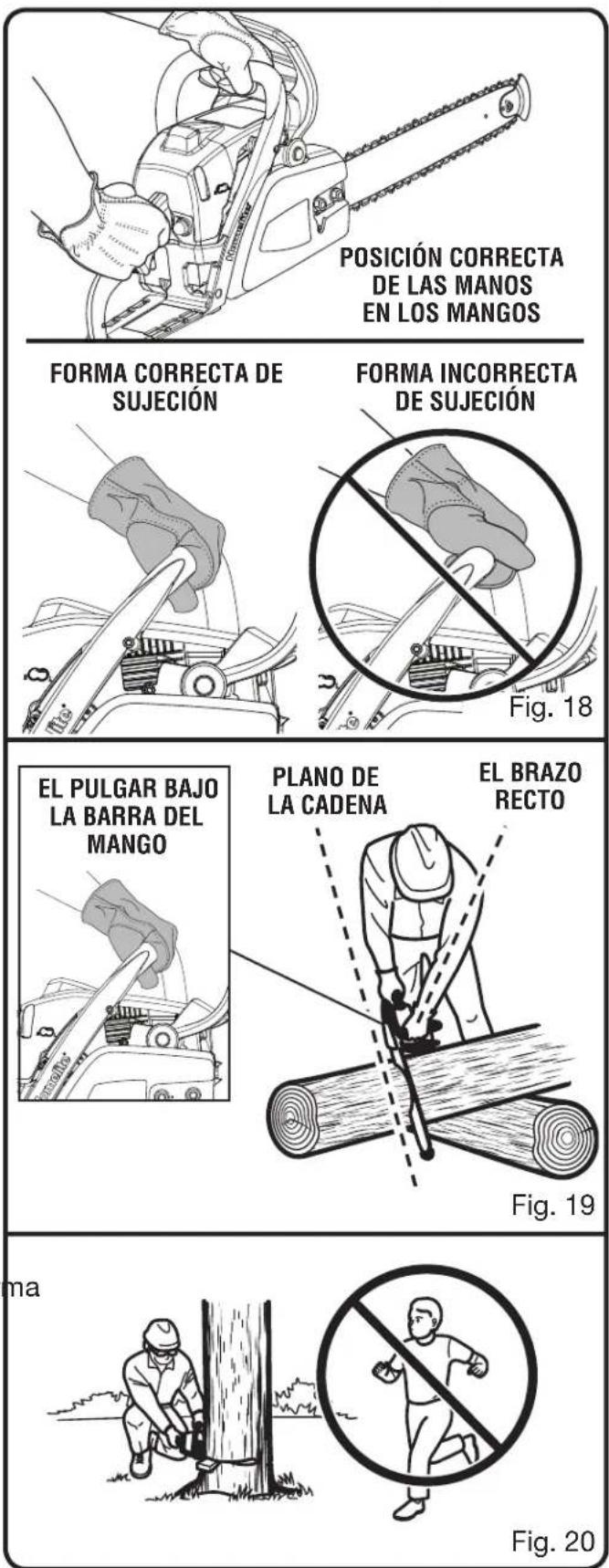

Siempre sujete la sierra con ambas manos cuando esté funcionando el motor. Sujete firmemente los mangos de la motosierra, rodeándolos con los pulgares y los dedos restantes.

REGLAS DE SEGURIDAD ESPECÍFICAS

■ Nunca permita utilizar la sierra a quien no haya recibido instrucciones adecuadas sobre la forma correcta de emplear la unidad. Esto se aplica tanto a las sierras alquiladas como a las propias.
■ Antes de arrancar el motor, asegúrese de que no esté tocando ningún objeto la cadena de la sierra.
Póngase ropa ajustada. Siempre póngase pantalones largos gruesos, botas y guantes. No se ponga joyas, pantalones cortos, mangas largas, o sandalias, ni ande descalzo. No se ponga ropa holgada, ya que puede ser atraída hacia adentro del motor o puede quedar atrapada en la cadena o en la maleza misma. Póngase overoles, pantalones vaqueros o zahones (chaparreras) hechos de material resistente a los cortes o que contengan partes incorporadas de tal material. Recójase el cabello de manera que le quede arriba del nivel de los hombros.
■ Al utilizar este producto, póngase protección para los ojos con protección lateral con la marca de cumplimiento de las normas ANSI Z87.1, así como protección para los oídos.
Al utilizar esta herramienta, póngase protección ocular con la marca de cumplimiento de la norma ANSI Z87.1 junto con protección auditiva y la cabeza.
■ Mantenga a los circunstantes y a los animales alejados del área de trabajo. No permita acercarse a otras personas al arrancar la motosierra o al cortar con la misma.

NOTA: El tamaño del área de trabajo depende de la tarea, así como del tamaño del árbol o de la pieza de trabajo. Por ejemplo, talar un árbol requiere un área de trabajo más grande que otros tipos de cortes (como cortes de tronzado, etc.).

■ Mantenga la protección anticontragolpe SAFE-T-TIP® de la punta de la barra guía debidamente montada en ésta para evitar un contragolpe rotatorio.
■ Siga las instrucciones de afilado y mantenimiento correspondientes a la cadena de la sierra.
Nunca utilice la motosierra si está dañada, mal ajustada o no está armada completamente y de manera que funcione de forma segura. Asegúrese de que la cadena de la sierra deje de moverse cuando se suelte el gatillo de control del acelerador. Si la cadena se mueve estando el motor en marcha lenta, posiblemente necesita ajuste el carburador. Consulte el apartado Ajuste del carburador de la sección Mantenimiento de este manual. Si la cadena de la sierra aún se mueve al estar el motor en marcha lenta después de haberse efectuado un ajuste,

lleve la unidad a un centro de servicio autorizado y suspenda el uso de la misma hasta que se efectúe la reparación.

Este producto está diseñado para uso poco frecuente por parte de propietarios y otros usuarios ocasionales para las aplicaciones generales como despejar, podar y cortar leña, etc. No es para uso prolongado. Los períodos prolongados de manejo de la unidad pueden causar problemas circulatorios en las manos del operador debido a la vibración. Para tal uso puede convenir utilizar una sierra dotada de características de antivibración.

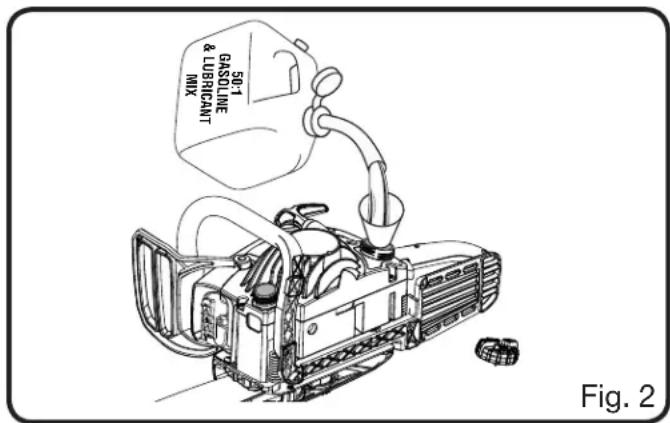

REABASTECIMIENTO DE COMBUSTIBLE (¡NO FUME!)

Para reducir el riesgo de incendio o de lesiones por quemadura, maneje con cuidado el combustible. Es sumamente inflamable.
■ Mezcle y guarde el combustible en un recipiente aprobado para gasolina.
■ Mezcle el combustible al aire libre, donde no haya chispas ni llamas.
- Busque suelo raso para depositar la unidad, apague el motor y permita que se enfríe antes de reabastecerlo de combustible.
■ Afloje lentamente la tapa del tanque de combustible para aliviar la presión y para evitar que se escape combustible por la tapa.
■ Después de reabastecer de combustible la unidad ponga la tapa y apriétela firmemente.
■ Limpie todo el combustible que se haya derramado de la unidad. Aléjese por lo menos 9 metros (30 pies) del sitio de reabastecimiento de combustible antes de encender el motor.
■ Nunca intente eliminar el combustible derramado quemándolo en ninguna circunstancia.

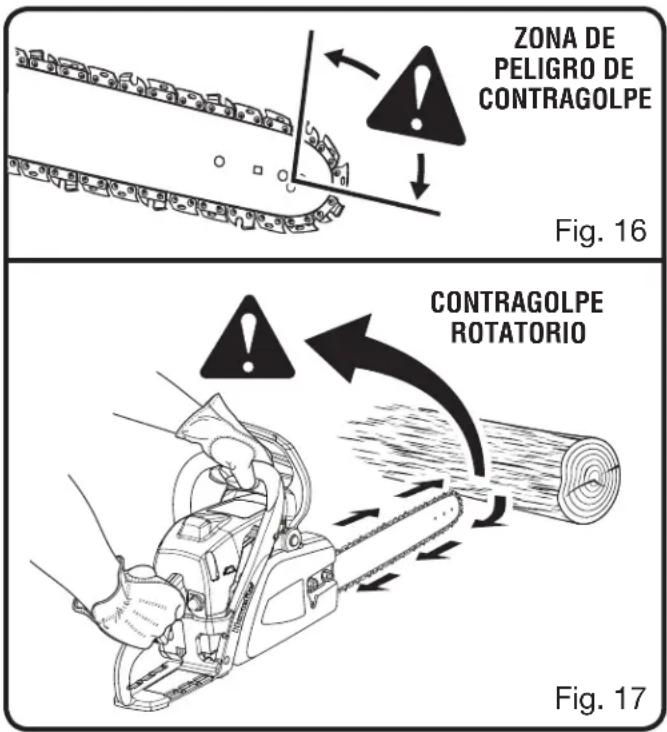

CONTRAGOLPE

El contragolpe es una reacción peligrosa que puede ocasionar lesiones serias. No dependa únicamente de los dispositivos de seguridad suministrados con la sierra. Como usuario de una motosierra, debe tomar medidas de precaución especiales para evitar accidentes y lesiones en todos sus trabajos de corte. Vea las secciones Reglas de seguridad generales y Funcionamiento de este manual, donde encontrará información sobre el contragolpe y sobre la forma de evitar lesiones corporales serias.

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
	PELIGRO:	Indica una situación peligrosa inminente, la cual, si no se evita, causará la muerte o lesiones serias.
	ADVERTENCIA:	Indica una situación peligrosa posible, la cual, si no se evita, podría causar la muerte o lesiones serias.
	PRECAUCIÓN:	Indica una situación peligrosa posible, la cual, si no se evita, podría causar lesiones menores o leves.
	PRECAUCIÓN:	(Sin el símbolo de alerta de seguridad.) Indica una situación que puede producir daños materiales.

SÍMBOLOS

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura la producto.SÍMBOLO NOMBRE DENOMINACIÓN / EXPLICACIÓN
	Alerta de seguridad Indica	un peligro posible de lesiones personales.
	Lea el manual del operador	Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar este producto.
	Póngase protección para los ojos, los oídos y la cabeza	Al utilizar este equipo, póngase protección para los ojos con protección lateral con la marca de cumplimiento de la norma ANSI Z87.1, así como protección para los oídos y la cabeza.
	Protección SAFE-T-TIP de la punta	La protección de la punta SAFE-T-TIP® en la barra guía ayuda a evitar la tensión de retroceso por rotación.
	Se prohíbe fumar	Se prohíbe fumar, causar chispas y tener llamas abiertas.
	Use las dos manos	Sujete y opere la sierra debidamente con manos.
	Con una mano No maneje	a motosierra con una sola mano.
	Monóxido de carbono	Los motores generan monóxido de carbono, el cual es un gas inodoro tóxico y mortal. No los ponga a funcionar en espacios encerrados.
	Contragolpe ¡PELIGRO!	Esté alerta de un posible contragolpe.
	Contacto de la punta de la barra con el material	Evite el contacto del material con la punta de la barra.
	Póngase guantes	Al manejar la motosierra póngase guantes protectores antideslizantes de uso pesado.
	Póngase calzado de seguridad	Cuando utilice este equipo póngase zapatos de seguridad antideslizantes.
	Gasolina y lubricante	Use gasolina sin plomo para vehículos con un octanaje mínimo de 87 [(R + M)/2]. Este producto está impulsado por un motor de dos tiempos y utiliza una mezcla de gasolina y lubricante para motor de dos tiempos.
	Mantenga alejadas a las personas presentes	Mantenga a todos los circunstantes y animales a una distancia mínima de 15 metros (50 pies).

amk

GLOSARIO DE TÉRMINOS

Tronzado

Es el proceso de cortar transversalmente un árbol o tronco talado en tramos.

Freno de la cadena

Es un dispositivo empleado para detener la cadena de la sierra.

Cabeza motriz de la motosierra

Es la motosierra sin la cadena de aserrar ni la barra guía.

Embrague

Es un mecanismo para conectar y desconectar del mecanismo impulsor el mecanismo impulsado.

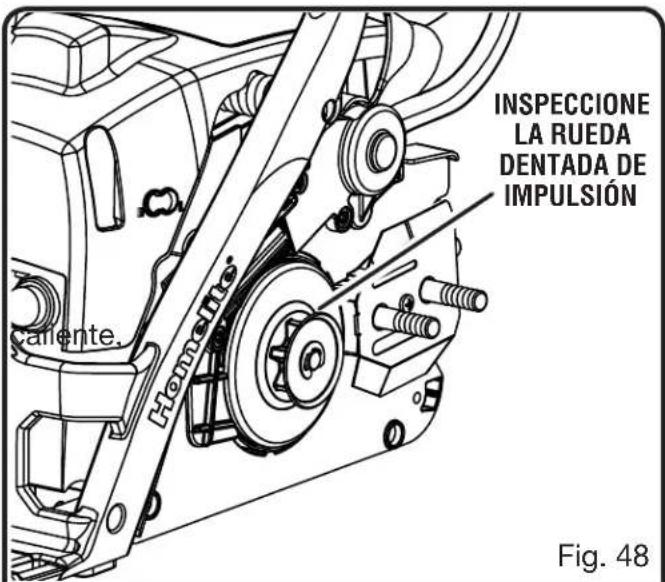

Rueda dentada de impulsión

Es la pieza dentada que impulsa la cadena de la sierra.

Tala

Es el proceso de cortar un árbol para derribarlo.

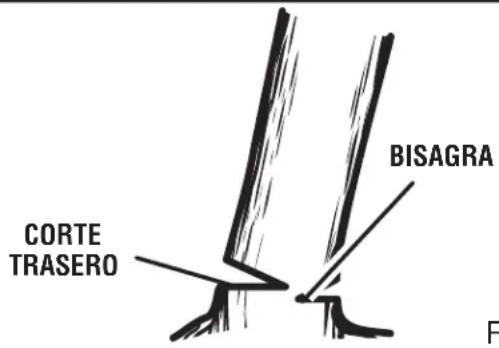

Corte trasero de tala

Es el corte final de la operación de tala de un árbol, el cual se efectúa en el lado opuesto al del corte de muescado.

Protector delantero de la mano

Es una barrera protectora estructural situada entre el mango delantero de una motosierra y la barra guía, normalmente localizada cerca de la posición de la mano en el mango delantero, y algunas veces se emplea como palanca de activación del freno de la cadena.

Mango delantero

Es el mango de soporte situado en la parte frontal de la motosierra, o en esa dirección. Este mango es para la mano izquierda.

Barra guía

Es una estructura sólida con un riel, la cual sirve para sostener y guiar la cadena de la sierra.

Contragolpe

Es el movimiento de la barra guía hacia atrás o hacia arriba, o ambos, el cual ocurre cuando la cadena de aserrar, cerca de la parte superior de la punta de la barra guía, toca cualquier objeto como un tronco o rama, o cuando la madera se cierra y pellizca la cadena en la abertura del corte.

Es el rápido empuje de la sierra hacia atrás, el cual puede ocurrir cuando la madera se cierra y pellizca la cadena en movimiento en el corte a lo largo de la parte superior de la barra guía.

Es el movimiento rápido de la sierra hacia arriba y hacia atrás, el cual puede ocurrir cuando la cadena en movimiento, cerca de la parte superior de la punta de la barra guía, toca un objeto como un tronco o una rama.

Cadena de contragolpe moderado

Es una cadena que cumple con los requisitos relativos al nivel de contragolpe estipulados en la norma ANSI B175.1 al probarse en una muestra representativa de las sierras de cadena.

Posición normal de corte

Son aquellas posiciones adoptadas para efectuar los cortes de tronzado y de tala de árboles.

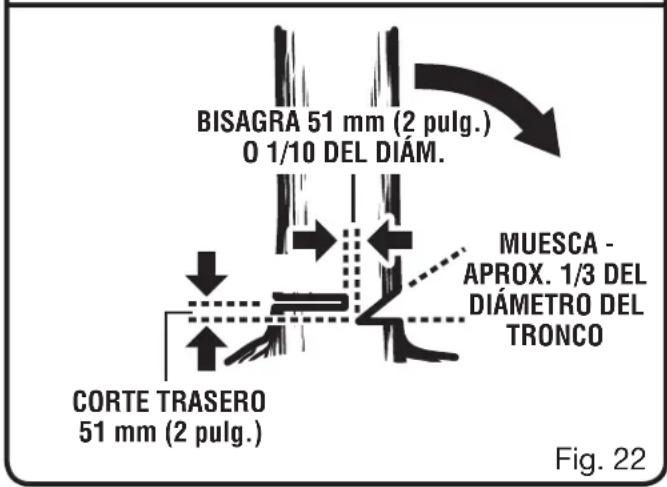

Corte de muescado

Es un corte en forma de muesca efectuado para dirigir la caída del árbol.

Mango trasero

Es el mango de soporte situado en la parte trasera de la motosierra, o en esa dirección. Es donde normalmente está alojado el acelerador. Este mango es para la mano derecha.

Barra guía de contragolpe reducido

Es una barra guía la cual se ha demostrado que reduce el contragolpe de manera notable.

Cadena de repuesto de la sierra

Es una cadena que cumple con los requisitos relativos al nivel de contragolpe estipulados en la norma ANSI B175.1 al probarse con ciertas sierras de cadena en particular. Es posible que no cumpla con los requisitos de desempeño de la norma ANSI al emplearse con otras sierras.

Protección SAFE-T-TIP® de la punta

Es un accesorio que puede suministrarse montado en el extremo de la barra guía, y cuyo objetivo es evitar que la cadena toque la madera en el extremo de la barra guía.

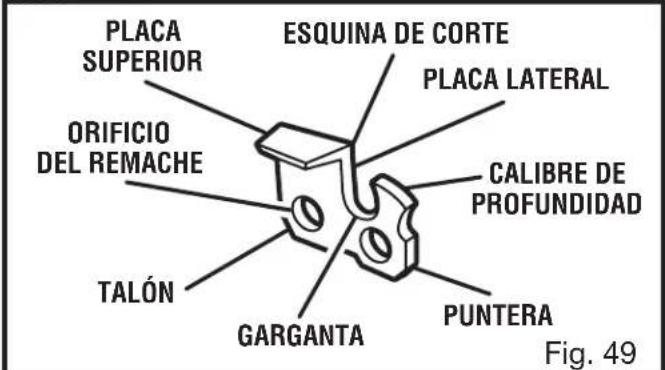

Cadena de aserrado

Es una cadena en forma de collar, con dientes de corte para cortar madera, la cual es impulsada por un motor y está soportada por la barra guía.

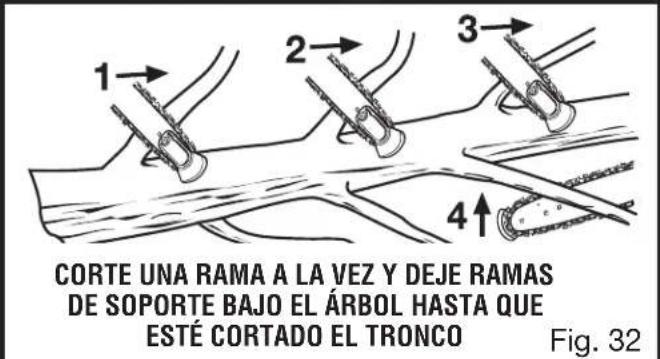

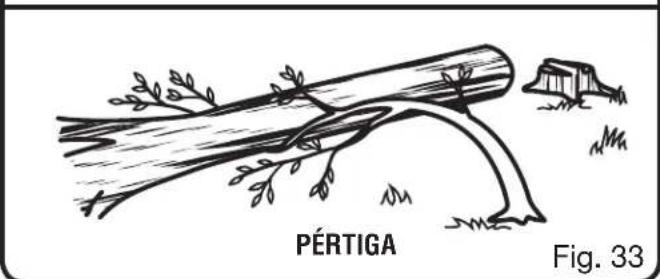

Pértiga

Es un árbol pequeño (un árbol joven) o rama que está doblado o atrapado bajo tensión. Puede saltar hacia atrás rápidamente al cortarse, causando así una situación peligrosa.

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

Longitud de la barra:

UT10548 356 mm (14 pulg.)

UT10568 406 mm (16 pulg.)

UT10588 457 mm (18 pulg.)

Paso de la cadena.... 9,5 mm (0,375 pulg.)

Calibre de la cadena..... 1,27 mm (0,050 pulg.)

Tipo de cadena......Dientes de bajo perfil de garganta ancha grande

Rueda dentada de impulsión ...... De 6 dientes

Cilindrada del motor....42 cc

Potencia del motor....2 HP mín.

Marcha lenta

del motor...... De 2 600-3 400 r/min (RPM)

Capacidad del tanque

de combustible....340 ml (11,5 oz.)

Capacidad del tanque

de aceite de la cadena....192 ml (6,5 oz.)

Peso - Sin barra, cadena,

combustible ni lubricante .... 4,4 kg (9,8 lb.)

SILENCIADOR MANGO DEL ARRANCADOR LIBERADOR DEL GATILLO TAPA DEL ACEITE DE LA CADENA GATILLO DEL ACELERADOR ALOJAMIENTO DEL ARRANCADOR PROTECCIÓN DELANTERA DE LA MANO / FRENO DE LA CADENA MANGO DELANTERO TAPA DEL CILINDRO MANGO TRASERO TAPA DEL EMBRAGUE SAFE-T-TIP® DIAL DE TENSADO DE LA CADENA PERILLA DE AJUSTE DE LA CUBIERTA DEL EMBRAGUE Fig. 1a

Página 9 — Español

CARACTERÍSTICAS

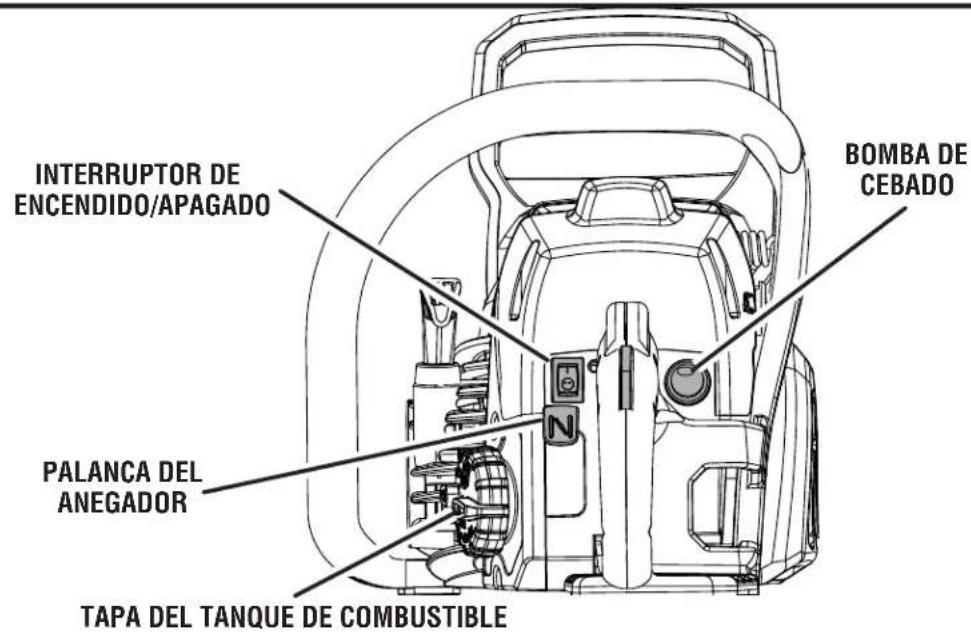

INTERRUPTOR DE ENCENDIDO/APAGADO PALANCA DEL ANEGADOR TAPA DEL TANQUE DE COMBUSTIBLE BOMBA DE CEBADO

Fig. 1b

FAMILIARÍCESE CON LA MOTOSIERRA

Vea las figuras 1a y 1b.

Para usar este producto con la debida seguridad se debe comprender la información indicada en la producto misma y en este manual, y se debe comprender también el trabajo que intenta realizar. Antes de usar este producto, familiarícese con todas las características de funcionamiento y normas de seguridad del mismo.

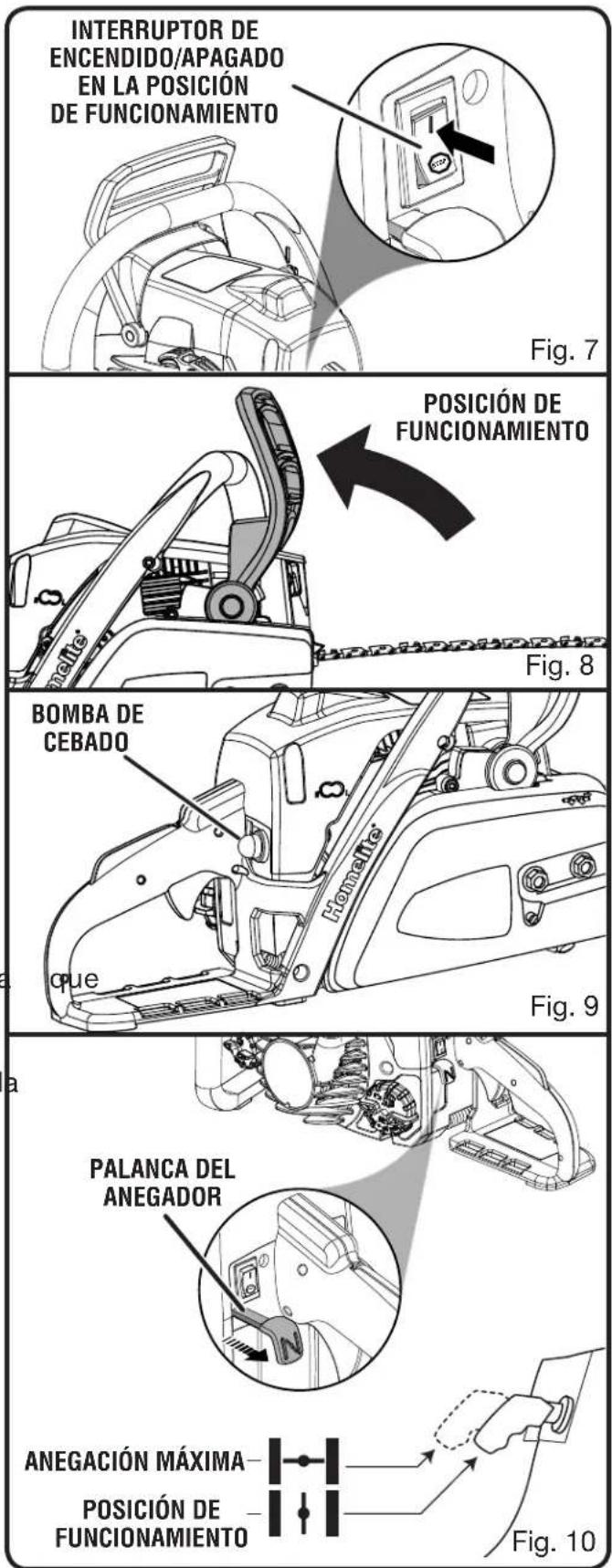

PALANCA DEL ANEGADOR

La palanca del anegador abre y cierra la válvula de anegación situada dentro del carburador. Las posiciones posibles son: ANEGACIÓN MÁXIMA y FUNCIONAMIENTO.

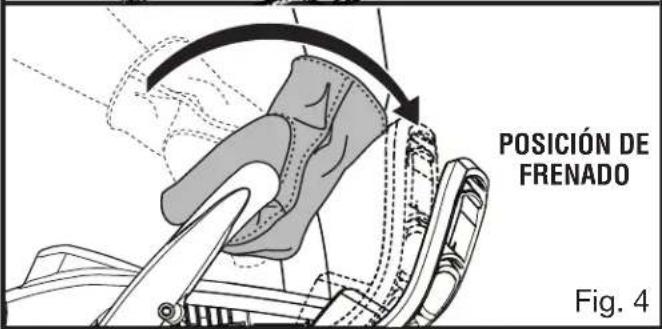

PROTECCIÓN DELANTERA DE LA MANO / FRENO DE LA CADENA

El freno de la cadena tiene el objeto de detener con rapidez el desplazamiento de la cadena. Cuando la palanca del freno de la cadena (la protección de la mano) se empuja hacia la barra, la cadena se detiene de inmediato. El freno de la cadena no evita contragolpes.

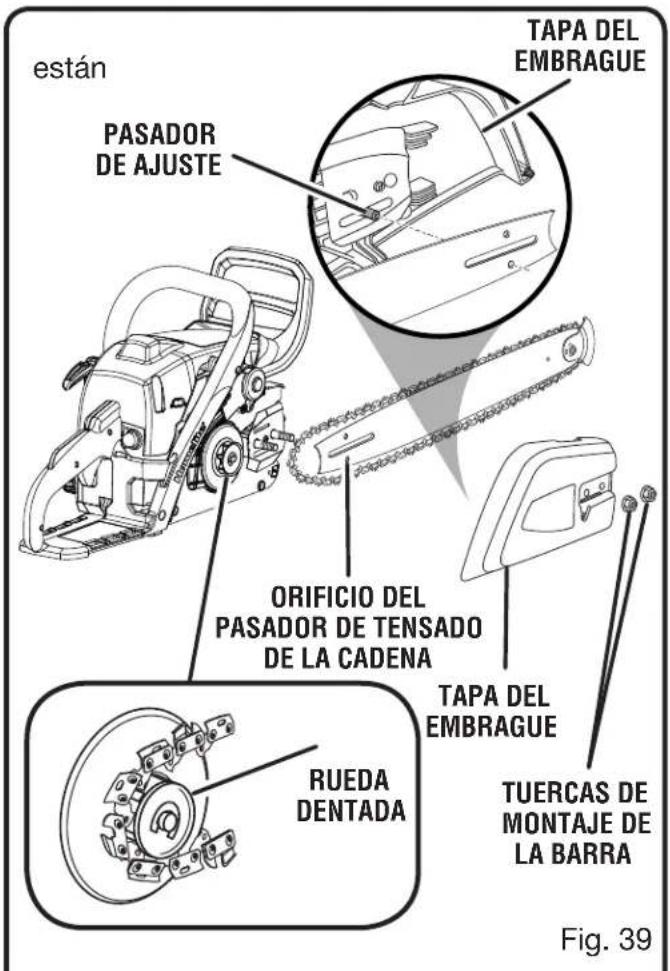

BARRA GUÍA

La barra guía instalada en la fábrica dispone de una punta de radio pequeño, la cual ofrece una capacidad de disminución del contragolpe un poco menor.

CADENA DE SIERRA DE CONTRAGOLPE MODERADO

La cadena de contragolpe moderado de la sierra reduce al mínimo la fuerza de la reacción de contragolpe al evitar que los dientes de corte se introduzcan demasiado profundamente en la zona de contragolpe.

BOMBA DE CEBADO

La bomba de cebado sirve para bombear combustible del tanque al carburador.

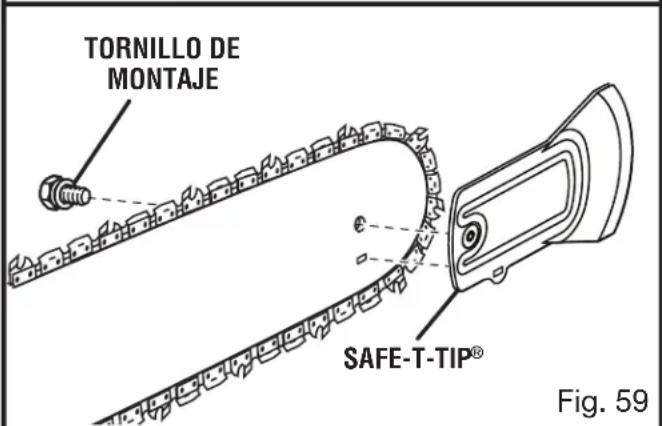

PROTECCIÓN ANTICONTRAGOLPE SAFE-T-TIP® DE LA PUNTA

La punta anticontragolpe SAFE-T-TIP® de la punta es un aditamento montado en el extremo de la barra guía cuyo objeto es evitar que la parte de la cadena situada en el extremo de la barra guía toque la madera.

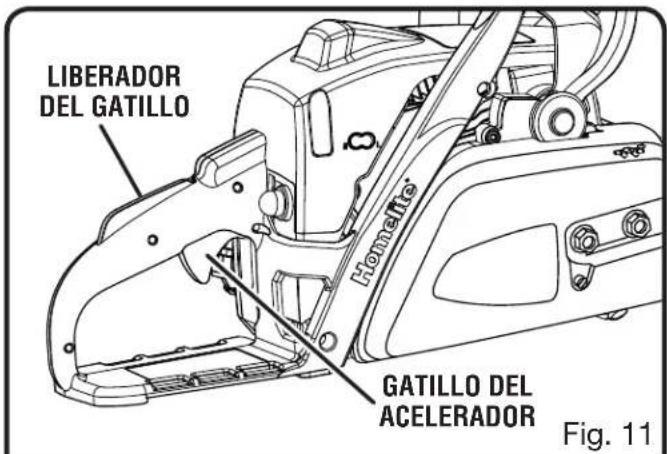

GATILLO DEL ACELERADOR

El gatillo del acelerador sirve para controlar la rapidez de desplazamiento de la cadena.

ARMADO

DESEMPAQUETADO

Embarcamos este producto completamente armado.

■ Extraiga cuidadosamente de la caja la producto y los accesorios. Asegúrese de que estén presentes todos los artículos enumerados en la lista de empaque.

ADVERTENCIA:

No use este producto si no está totalmente ensamblado o si alguna pieza falta o está dañada. Si utiliza un producto que encuentra ensamblado de forma correcta y completa, puede sufrir lesiones graves.

■ Inspeccione cuidadosamente la producto para asegurarse de que no haya sufrido ninguna rotura o daño durante el transporte.
■ No deseche el material de empaque hasta que haya inspeccionado cuidadosamente la producto y la haya utilizado satisfactoriamente.
■ Si hay piezas dañadas o faltantes, le suplicamos llamar al 1-800-242-4672, donde le brindaremos asistencia.

LISTA DE EMPAQUETADO

Motosierra

Funda

Llave de combinación

LISTA DE EMPAQUETADO (continuado)

Lubricante para motor de dos tiempos

Lubricante para la barra y la cadena (sólo UT10588)

Cadena de repuesto de 457 mm (18 p (sólo UT10588)

Estuche (no incluida con UT10548)

Manual del operador

ADVERTENCIA:

Si falta o está dañada alguna pieza, no utilice no este producto sin haber reemplazado la pieza. Usar este producto con partes dañadas o faltantes puede causar lesiones serias al operador.

ADVERTENCIA:

No intente modificar este producto ni hacer accesorios no recomendados para la misma. Cualquier alteración o modificación constituye maltrato el cual puede causar una condición peligrosa, y como consecuencia posibles lesiones corporales serias.

NOTA: La motosierra ha sido probada completamente en la fábrica. Es normal encontrar algún leve residuo de aceite en la sierra. Lea y desprenda todas las etiquetas colgadas y guárdelas con el manual del operador.

FUNCIONAMIENTO

ADVERTENCIA:

No permita que su familiarización con este producto lo vuelva descuidado. Tenga presente que un descuido de un instante es suficiente para causar una lesión grave.

ADVERTENCIA:

Las superficies del silenciador alcanzan temperaturas muy elevadas tanto durante como después de accionar la motosierra; mantenga todas las partes del cuerpo alejadas del silenciador. Se pueden ocasionar quemaduras graves de entrar en contacto con el silenciador.

FUNCIONAMIENTO

ADVERTENCIA:

Siempre póngase protección ocular con marca de cumplimiento de la norma Z87.1 junto con protección para los La inobservancia de esta advertencia puede permitir que los objetos lanzados hacia los ojos y otros provocarle lesiones graves.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado por el fabricante de este producto. El empleo de aditamentos o accesorios no recomendandos podría causar lesiones serias.

ADVERTENCIA:

El uso de este equipo puede producir chispas propensas a iniciar incendios cerca de vegetación seca. Es posible que se necesite un parachispas. El operador debe ponerse en contacto con las agencias contra incendios locales para conocer las leyes y regulaciones relacionadas con los requisitos de prevención de incendios.

APLICACIONES

Este producto puede emplearse para los fines enumerados abajo:

■ Operaciones básicas de desramado, tala y tronzado
■ Eliminación de raíces zancas

ADVERTENCIA:

Siempre apague el motor antes de abastecer el combustible. Nunca reabastezca de combustible ninguna máquina con el motor en marcha o caliente. Aléjese por lo menos 9 metros (30 pies) del sitio de reabastecimiento de combustible antes de encender el motor. ¡NO FUME y manténgase alejado de llamas abiertas o de chispas. La manipulación insegura del combustible puede producir lesiones graves.

COMBUSTIBLE Y REABASTECIMIENTO DEL MISMO

FORMA SEGURA DE MANEJAR EL COMBUSTIBLE

oides.

ADVERTENCIA:

Revise la herramienta para ver si tiene fugas de combustible. Una tapa del tanque de combustible con fugas constituye un riesgo de incendio y debe reemplazarse inmediatamente. Si encuentra fugas, corrija el problema antes de utilizar la herramienta. De lo contrario puede producirse un incendio, con el consiguiente riesgo de lesiones serias.

■ Siempre maneje con cuidado el combustible, ya que es sumamente inflamable.
■ Siempre reabastezca la unidad al aire libre y no inhale los vapores del combustible.
■ No permita que la gasolina ni el lubricante le toquen la piel.
■ Mantenga la gasolina y el lubricante lejos de los ojos. Si la gasolina o el lubricante le tocan los ojos, láveselos de inmediato con agua limpia. Si persiste la irritación, vea a un doc inmediato.
■ Limpie de inmediato todo combustible derramado.

Consulte el apartado Reabastecimiento de combustible de la sección Reglas de seguridad específicas de este manual, donde encontrará información de seguridad adicional.

COMBUSTIBLES OXIGENADOS

NO USE COMBUSTIBLE E85. ANULARÁ SU GARANTÍA.

NOTA: No están cubiertos en la garantía los problemas de desempeño o daños al sistema de combustible producidos por el uso de un combustible oxigenado con un contenido superior a los porcentajes de alcohol o compuesto de éter señalados abajo.

Etanol. Las gasolinas con un contenido de 10% de etanol por volumen (comunmente conocida como E10) es aceptable. La E85 no lo es.

FUNCIONAMIENTO

MEZCLADO DEL COMBUSTIBLE

Este producto está accionado por un motor de 2 tiempos y requiere el premezclado de gasolina y lubricante para motor de dos tiempos. Mezcle previamente gasolina sin plomo y lubricante para motores de 2 tiempos en un recipiente y de uso aprobado para gasolina. NO mezcle más producto del que pueda utilizar en un período de 30 días.

Combustible recomendado: El motor está certificado para funcionar con gasolina sin plomo destinada para uso automotor.

NOTA: Le recomendamos que utilice el lubricante Homelite de primera calidad para motores de 2 tiempos o cualquier lubricante sintético de alta calidad para motores de 2 tiempos en este producto. Mezcle a razón de 76 ml (2.6 oz.) por galón (EE. UU.).

No use lubricante de uso automotor ni lubricante para motores fuera de borda de 2 tiempos.

LUBRICANTE DE ALTA CALIDAD PARA MOTOR DE DOS TIEMPOS GASOLINA LUBRICANTE

3,8 litro [1,0 galón (US)] 76 ml (2,6 onzas)

LLENADO DEL TANQUE

Vea la figura 2.

■ Limpie la superficie situada alrededor de la tapa del combustible para evitar la contaminación del mismo.
■ Afloje lentamente la tapa del tanque de combustible, girando en sentido contrario a las agujas del reloj.
■ Cuidadosamente vierta en el tanque la mezcla de combustible. Evite los derrames.
■ Antes de volver a colocar la tapa del tanque de combustible, limpie e inspeccione la junta.
■ Vuelva a colocar inmediatamente la tapa del tanque de combustible y apriételo con la mano' girando en el sentido de las agujas del reloj. Limpie todo derrame de combustible.
Aléjese al menos 9 m (30 pies) del sitio de carga de combustible antes de poner en marcha el producto.

NOTA: Es normal la emisión de humo en los motores nuevos durante y después de la primera vez que se usan.

50:1 & LUBRICANT Fig. 2

ABASTECIMIENTO DE LUBRICANTE PARA LA BARRA Y LA CADENA

Vea la figura 3.

Use lubricante HOMELITE para barra y cadena. Está diseñado para las cadenas y los sistemas de lubricación de las mismas, y está formulado para desempeñarse en una ampliagama de temperaturas sin requerir ninguna dilución. La motosierra debe gastar aproximadamente un tanque de lubricante por cada tanque de combustible.

FUNCIONAMIENTO

NOTA: No use lubricante sucio, usado o contaminado de ninguna forma. Puede dañarse la bomba de aceite, la barra o la cadena.

■ Cuidadosamente vierta el lubricante para la barra y la cadena en el tanque correspondiente.
■ Llene el taque de aceite cada vez que reabastezca de combustible el motor.

Vea las figuras 4 y 5.

Verifique las condiciones de funcionamiento del freno de la cadena cada vez antes de usar la unidad.

• Accione el freno de la cadena rotando su mano izquierda alrededor del mango frontal, de manera tal que permita que la parte posterior de la mano empuje la palanca del freno de la cadena o la protección de la mano hacia la barra mientras la cadena gira rápidamente. Asegúrese de mantener en todo momento las manos en los mangos de la sierra.

■ Vuelva a poner el freno de la cadena en la posición de FUNCIONAMIENTO; para ello sujete la parte superior de la palanca (la protección de la mano) de dicho freno y tire de la misma hacia el mango delantero hasta que se oiga un chasquido.

ADVERTENCIA:

Si el freno no detiene la cadena de inmediato, o si el mismo no permanece en la posición de funcionamiento sin asistencia, lleve la sierra a un centro de servicio autorizado para su reparación antes de volver a usarla.

ARRANQUE DEL MOTOR

Vea las figuras 6 a 11.

El arranque de la herramienta difiere según si el motor está frío o caliente.

ADVERTENCIA:

Mantenga el cuerpo a la izquierda del plano de la cadena. Nunca se coloque a horcajadas por encima de la sierra o de la cadena, ni incline el cuerpo a través del plano de la cadena.

LAWA LEGG WHA Fig. 3

POSICIÓN DE FRENADO Fig. 4

POSICIÓN DE FUNCIONAMIENTO Fig. 5

MANGO DEL ARRANCADOR Fig. 6

FUNCIONAMIENTO

Coloque la motosierra en suelo nivelado, y asegúrese de que no haya objetos ni obstrucciones en la cercanía inmediata que puedan tocar la barra y la cadena.
■ Sostenga firmemente el mango delantero con la mano izquierda y coloque el pie derecho en la base del mango trasero.

Para arrancar con el motor frío:

■ Coloque el interruptor de encendido/apagado en la posición de FUNCIONAMIENTO (I).
Asegúrese de que el freno de la cadena esté en la posición de funcionamiento; para ello, tire de la palanca (la protección de la mano) hacia atrás.
■ Oprima hasta el fondo y suelte la bomba de cebado siete veces.
■ Tire de la palanca del anegador del carburador completamente hacia afuera, a la posición de ANEGACIÓN MÁXIMA.
- Cuando la temperatura esté arriba de 10 °C (50 °F), tire del mango del arrancador hasta que el motor intente arrancar, pero no más de tres veces. Cuando la temperatura esté abajo de 10 °C (50 °F), tire del mango del arrancador hasta que el motor intente arrancar, pero no más de cinco veces.
■ Empuje la palanca del anegador a la posición de FUNCIONAMIENTO.
■ Tire del mango del arrancador hasta empiece a funcionar el motor.

NOTA: Permita que la sierra funcione en esta posición de 15 a 30 segundos, según sea temperatura.

■ Presione el liberador del gatillo y oprima y suelte el gatillo del acelerador para permitir que vuelva a funcionar en marcha lenta el motor.

PRECAUCIÓN:

Si no se suelta la aceleración parcial cuando la palanca del freno de la cadena está en la posición de frenado, puede resultar seriamente dañada la unidad. Nunca oprima sin dejar de soltar el gatillo del acelerador mientras el freno de la cadena esté en la posición de frenado.

INTERRUPTOR DE ENCENDIDO/APAGADO EN LA POSICIÓN DE FUNCIONAMIENTO Fig. 7 POSICIÓN DE FUNCIONAMIENTO Fig. 8 BOMBA DE CEBADO que Hommaite Fig. 9 a PALANCA DEL ANEGADOR ANEGACIÓN MÁXIMA- POSICIÓN DE FUNCIONAMIENTO Fig. 10

FUNCIONAMIENTO

Para arrancar con el motor caliente:

■ Coloqueel el interruptor de encendido/apagado en la posición de FUNCIONAMIENTO (I).
Asegúrese de que el freno de la cadena esté en la posición de funcionamiento; para ello, tire de la palanca (la protección de la mano) hacia atrás.
Tire de la palanca del anegador hacia fuera, a la posición ANEGACIÓN MÁXIMA e inmediatamente después, empújela a la posición FUNCIONAMIENTO para un arranque en frío.
Tire del mango del arrancador hasta que empiece a funcionar el motor, pero no lo haga más de 5 veces. Si el motor no arranca luego de 5 intentos, recurra al procedimiento de arranque con el motor frío.
■ Oprima y suelte el gatillo del acelerador para permitir que vuelva a funcionar en marcha lenta el motor.

APAGADO DEL MOTOR

Vea las figuras 12 y 13.

Suelte el gatillo del acelerador y permita que el motor funcione en marcha lenta. Para apagar el motor coloque el interruptor de ence apagado en la posición de APAGADO (STOP). No deposite la sierra en el suelo mientras aún esté moviéndose la cadena. Para tener un grado adicional de seguridad, ponga el freno de la cadena cuando no esté usándose la sierra.

En el caso de que el interruptor de encendido/apagado no detenga la cadena, tire de la palanca del anegador completamente a la posición extendida (ANEGACIÓN MÁXIMA) y accione el freno de la cadena para apagar el motor. Si el interruptor de encendido/apagado no detiene la sierra estando puesto en la posición de APAGADO, permita que reparen el interruptor de encendido/apagado antes de usar nuevamente la motosierra para evitar condiciones inseguras y posibles lesiones serias.

NOTA: Una vez que termine de utilizar la sierra, siempre alivie la presión de los tanques; para ello, afloje y vuelva a apretar la tapa del aceite de la cadena y la de la mezcla de combustible. Deje enfriar el motor antes de guardar la unidad.

LIBERADOR DEL GATILLO GATILLO DEL ACCELERADOR Fig. 11

INTERRUPTOR DE ENCENDIDO/APAGADO EN LA POSICIÓN DE APAGADO Fig. 12

endido/ POMELLE POSICIÓN DE FRENADO Fig. 13

TORNILLO DE MARCHA LENTA "T" N L T T T T T T Fig. 14

FUNCIONAMIENTO

AJUSTE DE LA MARCHA LENTA

Vea la figura 14.

ADVERTENCIA:

La cadena se moverá alrededor de la barra guía cuando se ajuste la velocidad de marcha lenta. Utilice todas las prendas de protección y no permita la presencia de personas ajenas a la operación, niños ni mascotas a menos de 15 metros (50 pies) de distancia. Efectúe los ajustes con la unidad apoyadasobre una superficie estable de modo que la c barra guía no entre en contacto con el piso ni con ningún objeto. Mantenga todas las partes del cuerpo alejadas de la cadena/barr y del silenciador. El incumplimiento de estas instrucciones podría causar lesiones personales de gravedad.

Si el motor arranca, funciona y acelera, pero no funciona en marcha lenta, gire el tornillo de marcha lenta "T" hacia la derecha para aumentar la velocidad de dicha marcha.
Si la cadena avanza al estar el motor en marcha lenta, gire el tornillo de marcha lenta “T” hacia la izquierda para reducir la velocidad de dicha marcha y detener el movimiento de la cadena. Si la cadena de la sierra aún se mueve al estar el motor en marcha lenta, lleve la unidad a un centro de servicio autorizado para que la ajusten y suspenda el uso de la misma en tanto no se efectúe la reparación.

ADVERTENCIA:

LA CADENA DE LA SIERRA NUNCA AVANZAR AL ESTAR EL MOTOR EN MARCHA LENTA. Gire el tornillo de marcha hacia la izquierda para reducir dicha marcha y así detener la cadena, lleve la unidad un centro de servicio autorizado para que la ajusten y suspenda el uso de la misma en tanto no se efectúe la reparación. Si la cadena se mueve al estar el motor en marcha lenta, pueden ocurrir lesiones corporales serias.

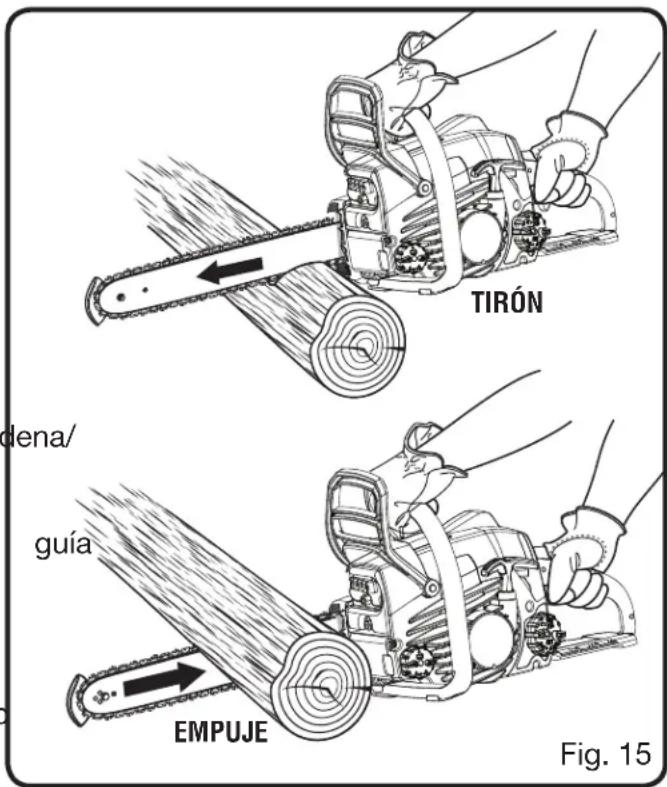

TIRÓN dena/ guía EMPUJE Fig. 15

EMPUJÓN Y TIRÓN

Vea la figura 15.

La fuerza de reacción de la sierra es siempre opuesta a la dirección en que está moviéndose la cadena. Así, el operador debe estar preparado para controlar el TIRÓN al cortar por inferior de la barra guía, y el EMPUJÓN al cortar por el borde superior de dicha barra.

NOTA: La motosierra ha sido probada completamente en la fábrica. Es normal encontrar algún leve residuo de aceite en la sierra.

DEBE

lenta "T"

FUNCIONAMIENTO

ADVERTENCIA:

El CONTRAGOLPE ocurre cuando la cadena en movimiento hace contacto con un objeto en la parte superior de la punta de la barra, o cuando la madera entra y pellizca la cadena de la sierra en el punto de corte. El contacto de la parte superior de la punta de la barra con la madera puede causar que la cadena se clave en el material y se detenga instantáneamente. El resultado es una reacción súbita en dirección inversa, la cual lanza la barra guía hacia arriba y hacia atrás, en la dirección donde se encuentra el operador. Si la cadena de la sierra se pellizca en el corte, a lo largo de la parte superior de la barra guía, puede causarse un rápido empuje de dicha barra hacia atrás, en la dirección donde se encuentra el operador. Cualquiera de estas dos reacciones puede originar una pérdida de control, la cual a su vez podría ser causa de lesiones serias.

No dependa exclusivamente de los dispositivos de seguridad incorporados en la sierra. Como usuario de una motosierra, debe tomar las medidas necesarias para evitar accidentes y lesiones en todos sus trabajos de corte. Consulte el apartado Reglas de seguridad generales, donde encontrará más información.

PRECAUCIONES RELACIONADAS CON EL CONTRAGOLPE

Vea las figuras 16 y 17.

El contragolpe rotatorio ocurre cuando la cadena en movimiento hace contacto con un objeto en la zona de peligro de contragolpe de la barra guía. El resultado es una reacción súbita en dirección inversa, la cual lanza la barra guía hacia arriba y hacia atrás, en la dirección donde se encuentra el operador. Esta reacción súbita puede originar una pérdida de control, la cual a su vez podría ser causa de lesiones serias.

ZONA DE PELIGRO DE CONTRAGOLPE Fig. 16 CONTRAGOLPE ROTATORIO Fig. 17

PREPARACIÓN PARA EL CORTE SUJECIÓN CORRECTA DE LOS MANGOS

Vea la figura 18.

Consulte el apartado Reglas de seguridad generales, donde encontrará información sobre el equipo de seguridad adecuado.

■ Póngase guantes antideslizantes para lograr una capacidad de sujeción y protección máximas.
■ Sujete la sierra firmemente con ambas manos. Siempre mantenga la mano izquierda en el mango delantero y la mano derecha en el mango trasero, de manera que su cuerpo quede a la izquierda del plano de la cadena.

ADVERTENCIA:

Nunca sujete la unidad con la posición de las manos intercambiada, ni con el cuerpo en ninguna postura que pueda colocar el mismo o el brazo a través del plano de la cadena.

FUNCIONAMIENTO

Mantenga una sujeción adecuada de la sierra siempre que esté funcionando el motor. Los dedos deben rodear el mango, con el pulgar doblado bajo la barra del mismo. Esta forma de sujeción es la que tiene menor probabilidad de fallar por un contragolpe o cualquier otra reacción súbita de la sierra. Cualquier forma de sujeción en la cual el pulgar y los dedos restantes están en el mismo lado del mango es peligrosa, debido a que incluso un contragolpe leve de la sierra puede originar la pérdida del control.

ADVERTENCIA:

NO accione el gatillo del acelerador con la mano izquierda, sujetando el mango delantero con la mano derecha. Nunca permita que ninguna parte del cuerpo cruce el plano de la cadena mientras esté funcionando la sierra.

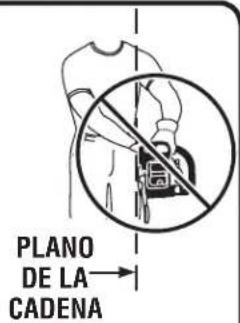

PLANO DE LA CADENA

POSTURA CORRECTA PARA EL CORTE

Vea la figura 19.

ADVERTENCIA:

Utilice siempre la postura de corte adecuada que se describe en esta sección. No se arrodille nunca mientras utilice la motosierra, excepto cuando esté talando un árbol, como se muestra en la Figura 20. Si se arrodilla, puede perder la estabilidad y el control de la motosierra y causarse lesiones graves.

■ Su peso debe quedar distribuido de forma equilibrada con ambos pies en suelo firme.
■ Mantenga el brazo izquierdo con el codo rígido en posición de "brazo recto" para poder tolerar la fuerza de cualquier contragolpe.
■ Mantenga el cuerpo a la izquierda del plano de la cadena.
■ Mantenga el pulgar bajo la barra del mango.

FUNCIONAMIENTO

PRECAUCIONES RELACIONADAS CON EL ÁREA DE TRABAJO

Vea la figura 20.

Sólo corte madera o materiales hechos madera; no corte lámina metálica, plásticos, mampostería, ni materiales de construcción que no sean de madera.
- Nunca permita utilizar la sierra a ningún niño. No permita utilizar la sierra a ninguna persona que no haya leído este manual del operador o no haya recibido instrucciones adecuadas sobre la forma correcta de emplear esta motosierra.
■ Mantenga a todas las personas, ayudantes, circunstantes, niños y animales a una DISTANCIA SEGURA del área de corte. Durante las operaciones de tala de árboles, una distancia segura es por lo menos el doble de la altura de los árboles más altos presentes en el área de la tala. Durante las tareas de tronzado (corte en tramos más pequeños), debe mantenerse una distancia mínima de 4,6 metros (15 pies) entre los trabajadores.
■ Siempre corte con ambos pies bien apoyados en suelo sólido para evitar perder el equilibrio.
No corte arriba de la altura del pecho, ya que si se tiene la sierra más arriba de esa altura, es difícil de controlar bajo la fuerza del contragolpe.
No tale árboles cerca de cables eléctricos o de edificios. Deje tal operación a los profesionales.
■ Corte solamente cuando la visibilidad y la luz sean adecuadas para ver claramente.

Practique cortando unos pocos troncos pequeños aplicando la siguiente técnica para acostumbrarse al manejo de la sierra antes de comenzar una tarea de corte de mayores proporciones.

■ Adopte una postura correcta del cuerpo frente a la madera, con la sierra en marcha lenta.
Acelere el motor hasta el punto máximo justo antes de comenzar el corte; para ello, oprima el gatillo del acelerador.
■ Inicie el corte poniendo la sierra contra el tronco.

■ Mantenga el motor a la máxima acele todo el tiempo que esté cortando.
Permita que la cadena efectúe el corte; sólo aplique una leve presión hacia abajo. Si fuerza el corte, puede dañarse la barra, la cadena o el motor.
■ Suelte el gatillo del acelerador tan pronto como se termine el corte, permitiendo al motor funcionar en marcha lenta. Si hace funcionar la sierra a la aceleración máxima sin estar cortando nada, puede ocurrir un desgaste innecesario de la cadena, de la barra y del motor.
■ No aplique presión en la sierra al final del corte.

TALA DE ÁRBOLES

CONDICIONES PELIGROSAS

ADVERTENCIA:

No tale árboles durante períodos de viento o lluvia intensos. Espere hasta que cese el tiempo peligroso.

Al talar un árbol, es importante prestar atención a las siguientes advertencias para evitar toda posible lesión seria.

No corte árboles extremadamente delgados ni árboles grandes con ramas podridas, corteza suelta o troncos huecos. Permita que expertos derriben estos árboles con equipo pesado de empuje o arrastre, y después recórtelos.
■ No corte árboles cerca de cables eléctricos o de edificios.
■ Revise cada árbol para ver si tiene ramas muertas que pudiesen caer y golpearlo al talar aquél.
■ Periódicamente eche un vistazo a la copa del árbol durante el corte trasero, para asegurarse de que caiga en la dirección deseada.
■ Si el árbol comienza a caer en una dirección equivocada, o si la sierra se pellizca o queda colgada en el tronco durante la caída del árbol, ¡deje la sierra y sálvese!

FUNCIONAMIENTO

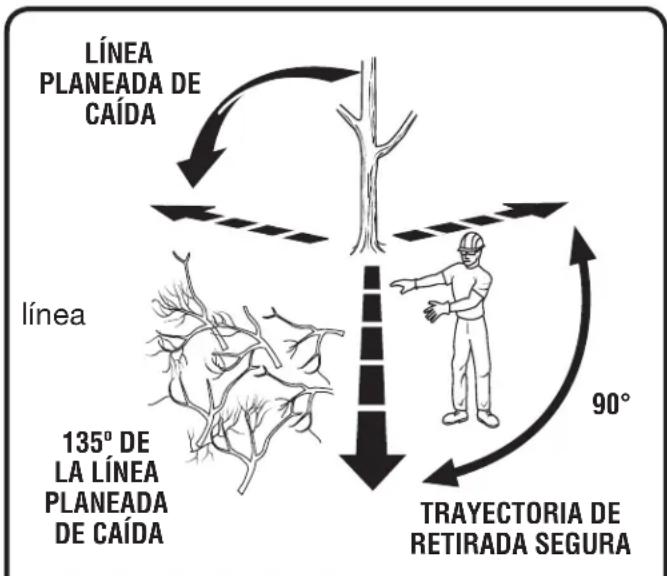

PROCEDIMIENTO CORRECTO PARA TALAR ÁRBOLES

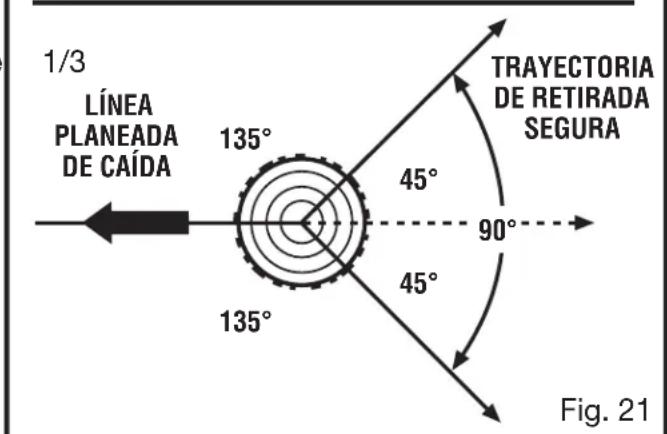

Vea las figuras 21 a 24.

Planifique su ruta de escape (o rutas, en caso de que esté bloqueada la ruta planeada). Despeje el área inmediata al árbol, y asegúrese de que no haya obstrucciones en la ruta planeada de retirada. Despeje la trayectoria de retirada segura aproximadamente a 135° de la planeada de caída del árbol.
- Considere la fuerza y dirección del viento, la inclinación y equilibrio del árbol, y por último, la ubicación de las ramas más grandes del mismo. Estos aspectos influyen en la dirección de caída del árbol. No trate de talar ningún árbol a lo largo de una línea diferente de su línea natural de caída.
Corte una muesca de aproximadamente del diámetro del tronco en el costado del árbol. Efectúe los cortes de la muesca de manera que queden cruzando en ángulo recto el plano de caída. Esta muesca debe limpiarse para dejar una línea recta. Para mantener el peso de la madera fuera de la sierra, siempre efectúe el corte inferior de la muesca antes del corte superior.
■ Efectúe el corte trasero nivelado y horizontal, a una distancia mínima de 51 mm (2 pulg.) arriba del corte horizontal de la muesca.

NOTA: Nunca corte hasta la muesca. Siempre deje una franja de madera entre la muesca y el corte trasero [aprox. 51 mm (2 pulg.) ó 1/10 del diámetro del árbol]. Esto se llama “bisagra” o “madera de bisagra”. Controla la caída del árbol y evita el deslizamiento, el torcimiento o la separación violenta del árbol de su cepa.

■ Con los árboles de diámetro grande, detenga el corte trasero antes de llegar a una profundidad tal, que el árbol pudiese caer o asentarse en la cepa. Después introduzca cuñas de madera o plástico suaves en el corte, de manera que no toquen la cadena. Encaje las cuñas poco a poco, como ayuda para derribar el árbol.

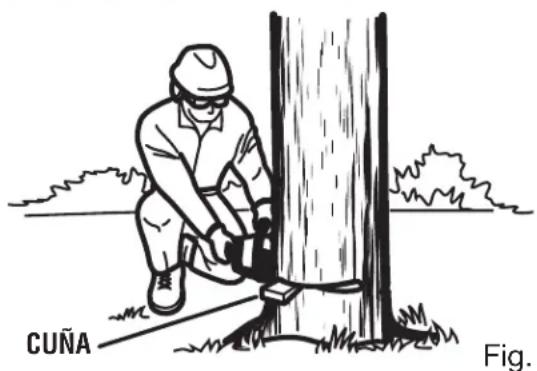

NOTA: Al tronzar o talar un árbol con una cuña, puede ser necesario desmontar la protección anticontragolpe SAFE-T-TIP® de la punta para permitir tirar de la barra por todo el corte. Después de terminar el corte, debe volver a montar de inmediato la protección de la punta.

1/3 LÍNEA PLANEADA DE CAÍDA 135° 45° 90° 45° TRAYECTORIA DE RETIRADA SEGURA Fig. 21

BISAGRA 51 mm (2 pulg.) O 1/10 DEL DIÁM. MUESCA - APROX. 1/3 DEL DIÁMETRO DEL TRONCO CORTE TRASERO 51 mm (2 pulg.) Fig. 22

A medida que comience a caer el árbol, apague la motosierra y deposítela en el suelo de inmediato. Retírese por la trayectoria despejada, pero observe lo que sucede por si algo llega a caer en su camino.

FUNCIONAMIENTO

ADVERTENCIA:

Nunca corte hasta la muesca al efectuar el corte trasero. La bisagra, que es la parte de madera existente entre la muesca y el corte trasero, controla la caída del árbol.

ELIMINACIÓN DE RAÍCES ZANCAS

Vea la figura 25.

Una raíz zanca es una raíz larga que se extiende desde el tronco del árbol, por encima de la tierra. Antes de talar el árbol, elimine las raíces zancas grandes. Primero efectúe el corte horizontal en la raíz zanca, seguido del corte vertical. Retire del área de trabajo la parte suelta resultante. Una vez habiendo eliminado las raíces zancas grandes de la forma señalada en Procedimiento correcto para talar árboles, aplique el procedimiento adecuado para talar el árbol.

TRONZADO

Vea la figura 26.

Tronzado es el término aplicado al corte del tronco de un árbol derribado, en tramos de la longitud deseada.

■ Solamente corte un tronco a la vez.
■ Apoye los troncos pequeños en un caballete de aserrar o en otro tronco mientras los tronza.
Mantenga despejada el área del corte. Asegúrese de que ningún objeto pueda tocar la punta de la barra guía ni la cadena durante el corte, ya que puede originarse un contragolpe. Para evitar tal peligro, mantenga montada la protección anticontragolpe SAFE-T-TIP® mientras efectúa el corte. Consulte el apartado Contragolpe de la sección Reglas de seguridad específicas de este manual, donde encontrará información de seguridad adicional.

■ Durante las operaciones de tronzado párese en el lado cuesta arriba de manera que la parte recortada del tronco no ruede encima de usted.

■ Algunas veces es imposible evitar el pellizcamiento (sólo con las técnicas de corte estándar) o es difícil predecir en qué dirección irá a asentarse un tronco al cortarse.

CORTE TRASERO BISAGRA

Fig. 23

Si el diámetro del tronco es suficiente grande para introducir una cuña de tronzar suave sin tocar la cadena, debe utilizar la cuña para mantener abierto el corte y de esta manera evitar el pellizcamiento.

NOTA: Al tronzar o cortar un árbol con una cuña, puede ser necesario desmontar la protección anticontragolpe SAFE-T-TIP de la punta para permitir tirar de la barra por todo el corte. Después de terminar el corte, debe volver a montar la protección de la punta.

TRONZADO DE TRONCOS BAJO TENSIÓN

Vea la figura 28.

Efectúe el primer corte de tronzado a espesor del tronco y termine con un corte de 2/3 por el lado opuesto. A medida que corta el tronco, éste tenderá a doblarse. La sierra puede resultar pellizcada o quedar colgada en el tronco si efectúa el primer corte a una profundidad mayor de 1/3 del diámetro del tronco.

Preste atención en especial a los troncos sujetos a tensión para evitar el pellizcamiento de la barra y de la cadena en la madera.

TRONZADO POR ARRIBA

Vea la figura 29.

Comience por el lado superior del tronco, con la parte inferior de la sierra puesta contra el tronco; ejerza una presión leve hacia abajo. Observe que la sierra tenderá a alejarse de usted.

TRONZADO POR ABAJO

Vea la figura 30.

Comience por el lado inferior del tronco, con la parte superior de la sierra puesta contra el tronco; ejerza una presión leve hacia arriba. Durante el tronzado por abajo, la sierra tenderá a venirse hacia usted. Esté preparado para esta reacción y sujete firmemente la sierra para conservar el control de la misma.

DESRAMADO Y PODA

Vea las figuras 31 y 32.

■ Trabaje lentamente, manteniendo ambas manos en la sierra, sujetándola firmemente. Mantenga bien apoyados los pies y bien equilibrado el cuerpo.

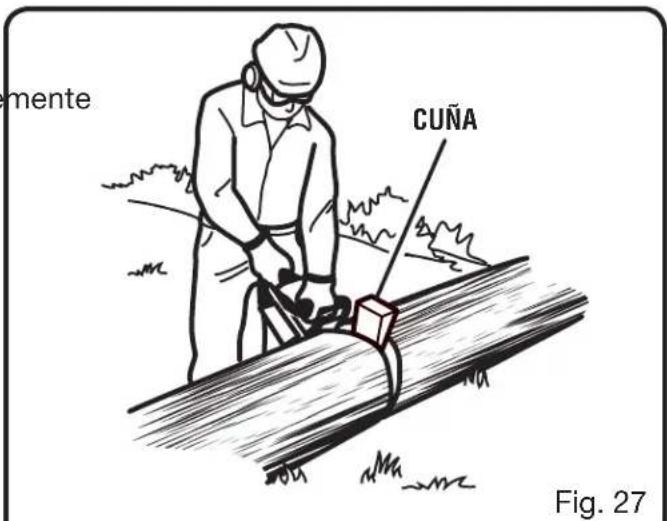

mente CUÑA Fig. 27

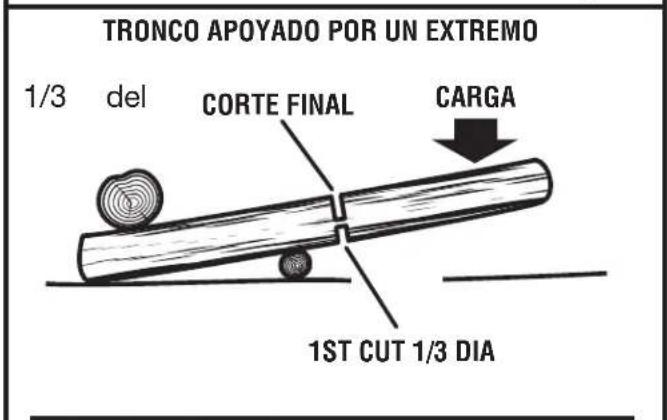

TRONCO APOYADO POR UN EXTREMO 1/3 del CORTE FINAL CARGA 1ST CUT 1/3 DIA

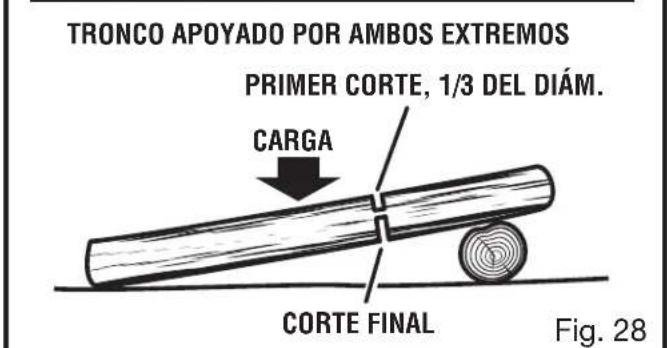

TRONCO APOYADO POR AMBOS EXTREMOS PRIMER CORTE, 1/3 DEL DIÁM. CARGA CORTE FINAL Fig. 28

TRONZADO POR ARRIBA Fig. 29

FUNCIONAMIENTO

■ Mantenga el árbol entre usted y la cade mientras realice el desramado.
No realice tareas de corte subido en una escalera. Es extremadamente peligroso. Deje tal operación a los profesionales.
No corte arriba de la altura del pecho. Si sostiene la sierra arriba de la altura del pecho, es difícil controlarla bajo la fuerza del contragolpe.

ADVERTENCIA:

Nunca se suba a un árbol para desramarlo o podarlo. No se pare en escaleras, plataformas o troncos, techos, ni en ninguna posición que pueda causarle la pérdida del equilibrio o del control de la sierra.

Al podar árboles es importante no realizar el corte a nivel de una rama, junto a la rama o tronco de donde sale, hasta que haya recortado la primera para reducir el peso de la misma. De esta manera se evita desprender la corteza del miembro progenitor.

• Para el primer corte de tronzado, corte por abajo la rama 1/3 del diámetro de la misma.
• Tronce por arriba la rama para desprenderla.
• Termine con un corte liso y bien hecho contra el miembro progenitor, de manera que se forme la corteza para sellar el corte.

ADVERTENCIA:

Si las ramas por podar están arriba de la altura del pecho, contrate a un experto para que efectúe la poda.

CORTE DE PÉRTIGAS

Vea la figura 33.

Una pértiga es cualquier tronco, rama, cepa enraizada o árbol joven que ha sido doblado por la presión de otro árbol o rama, de manera que azota si se corta o se elimina el elemento que lo detiene. Con la cepa enraizada de un árbol caído hay un gran peligro de que la misma vuelva súbitamente a la posición vertical durante el corte de tronzado para separar el tronco de la cepa. Tenga cuidado con las pértigas; son peligrosas.

na TRONZADO POR ABAJO Fig. 30

CARGA SEGUNDO Corte PRIMER Corte 1/3 DEL DIÁMETRO CORTE FINAL Fig. 31

1 2 3 4 CORTE UNA RAMA A LA VEZ Y DEJE RAMAS DE SOPORTE BAJO EL ÁRBOL HASTA QUE ESTÉ CORTADO EL TRONCO Fig. 32

PÉRTIGA Fig. 33

ADVERTENCIA:

Las pértigas son peligrosas y podrían golpear al operador, obligándole a perder el control de la motosierra. Esto podría causarle lesiones mortales o serias al operador.

MANTENIMIENTO

ADVERTENCIA:

Asegúrese de que el interruptor de encendido/apagado se encuentre en la posición " y de que la motosierra se haya detenido antes de ejecutar cualquier tarea de mantenimiento en la máquina. De no hacerlo, se pueden generar lesiones personales de gravedad.

ADVERTENCIA:

Las superficies del silenciador alcanzan temperaturas muy elevadas tanto durante como después de accionar la motosierra; mantenga todas las partes del cuerpo alejadas del silenciador. Se pueden ocasionar quemaduras graves de entrar en contacto con el silenciador.

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de repuesto Homelite idénticas. El empleo de piezas diferentes puede ser peligroso o dañar el producto.

ADVERTENCIA:

Siempre póngase protección ocular protección lateral con la marca de cumplimiento de la norma ANSI Z87.1 junto con protección auditiva y la cabeza.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico. La mayoría de los plásticos son susceptibles a diferentes tipos de solventes comerciales y pueden resultar dañados. Utilice paños limpios para eliminar la suciedad, el polvo, el aceite, la grasa, etc.

STOP POSICIÓN DE FUNCIONAMIENTO Fig. 34

TUERCAS DE MONTAJE DE LA BARRA LLAVE COMBINACIÓN

Fig. 35

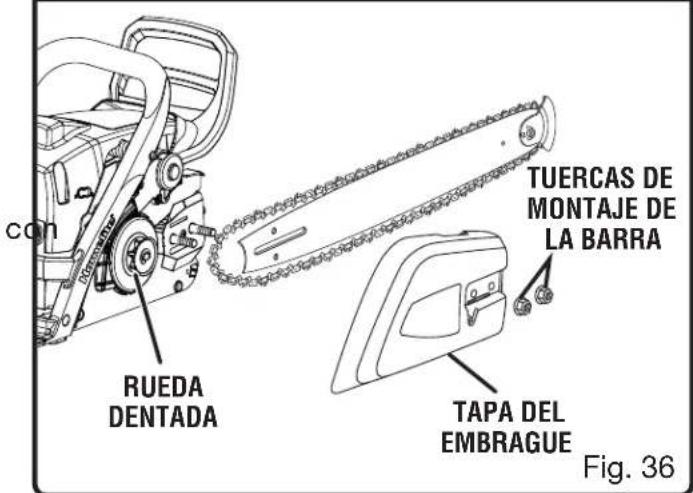

con RUEDA DENTADA TUERCAS DE MONTAJE DE LA BARRA TAPA DEL EMBRAGUE Fig. 36

ADVERTENCIA:

No permita en ningún momento que fluidos para frenos, gasolina, productos a base de petróleo, aceites penetrantes, etc., lleguen a tocar las piezas de plástico. Las sustancias químicas pueden dañar, debilitar o destruir el plástico, lo cual a su vez puede producir lesiones corporales serias.

MANTENIMIENTO

LUBRICACIÓN

Todos los cojinetes de esta herramienta lubricados con suficiente cantidad de aceite de alta calidad para toda la vida útil de la unidad en condiciones normales de funcionamiento. Por lo tanto, no se necesita lubricación adicional.

DIENTES DE AVANCE DE LA CORTE CADENA ESLABONES DE IMPULSIÓN DE LA CADENA Fig. 37

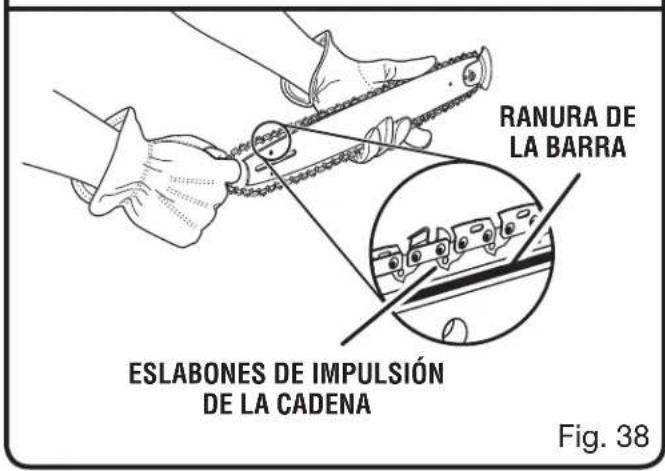

RANURA DE LA BARRA ESLABONES DE IMPULSIÓN DE LA CADENA Fig. 38

están TAPA DEL EMBRAGUE PASADOR DE AJUSTE ORIFICIO DEL PASADOR DE TENSADO DE LA CADENA TAPA DEL EMBRAGUE RUEDA DENTADA TUERCAS DE MONTAJE DE LA BARRA Fig. 39

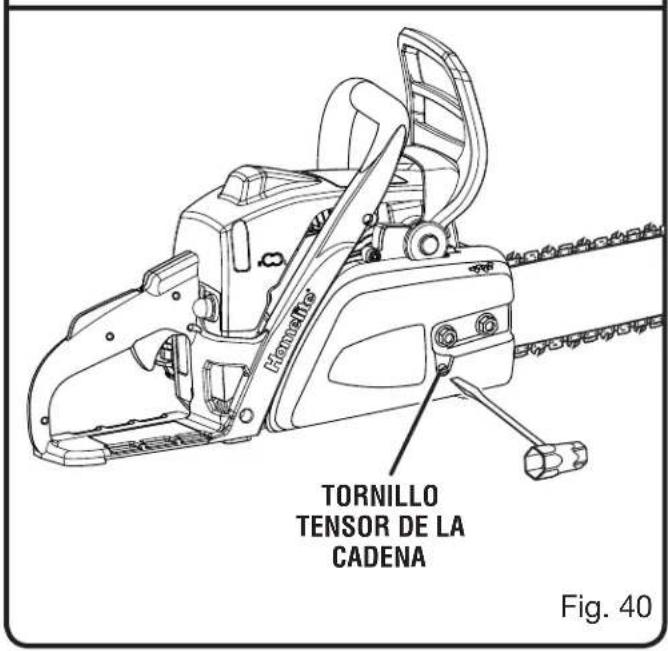

TORNILLO TENSOR DE LA CADENA Fig. 40

MANTENIMIENTO

CÓMO REEMPLAZAR LA BARRA GUÍA Y LA CADENA

Vea las figuras 34 a 43.

PELIGRO:

Nunca arranque el motor sin haber instalado la barra guía, la cadena, la tapa del embrague y el tambor del embrague. Sin todas estas piezas en su lugar, el embrague puede salir disparado o estallar, exponiendo de esta manera al operador a una posible lesión seria.

ADVERTENCIA:

Para evitar lesiones corporales serias, lea y comprenda todas las instrucciones de seguridad indicadas en esta sección.

Siempre coloque el interruptor en la posición de APAGADO "SUP" antes de realizar cualquier tarea en la sierra.
Asegúrese de que el freno de la cadena no esté puesto; para ello, tire de la palanca del mismo (protección de la mano) hacia el mango delantero, a la posición de funcionamiento.

NOTA: Al reemplazar la barra guía y la cadena, siempre utilice la barra y la cadena especificadas en la sección Combinaciones de barra y cadena, más adelante en este manual.

Póngase guantes al manipular la cadena y la barra. Estos componentes están afilados y pueden contener rebabas.
■ Retire las tuercas de montaje de la barra usando la llave de combinación provista.
■ Retire la cubierta del embrague.
■ Retire la barra y la cadena de la superficie de montaje.
■ Retire la cadena vieja de la barra.
■ Extienda la nueva cadena de la sierra en un círculo y enderece todo retorcimiento presente en la misma. Los dientes de corte deben estar orientados en la dirección de desplazamiento de la cadena. Si están orientados en la dirección opuesta, invierta la posición de la cadena.
■ Coloque los eslabones de impulsión de la cadena en la ranura de la barra.

BARRA GUÍA Fig. 41

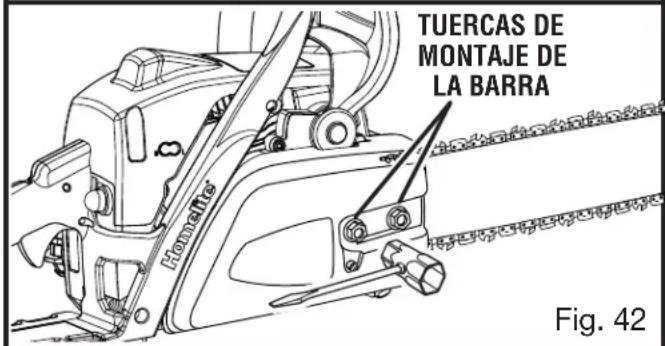

TUERCAS DE MONTAJE DE LA BARRA HormonRide Fig. 42

■ Acomode la cadena de tal manera que haya una holgura en la parte posterior de la barra.
■ Mantenga la cadena en su posición en la barra y coloque la holgura alrededor de la rueda dentada.
Acomode la barra contra la superficie de montaje de manera que los pernos de la barra queden en la ranura larga de la misma.
Vuelva a colocar la cubierta del embrague asegurándose de que el pasador de ajuste de la cubierta del embrague esté en el orificio del pasador tensionador de la cadena de la barra y que los dos espárragos de la barra estén fijos en sus respectivos orificios situados en la cubierta del embrague.

NOTA: Es posible que haya que reposicionar levemente el pasador de ajuste con el tornillo de tensión de la cadena para alinearlo con la posición del orificio del pasador tensionador de la cadena de la barra.

MANTENIMIENTO

■ Vuelva a colocar la cubierta del embrague y las tuercas de montaje de la barra.
■ Ajuste manualmente las tuercas de montaje de la barra. La barra debe moverse libremente para ajustar la tensión.
- Elimine toda holgura de la cadena, girando el tornillo tensionador de la cadena en el sentido de las agujas del reloj hasta que la cadena se asiente sin holgura contra la barra con los eslabones de transmisión en la ranura de la barra.

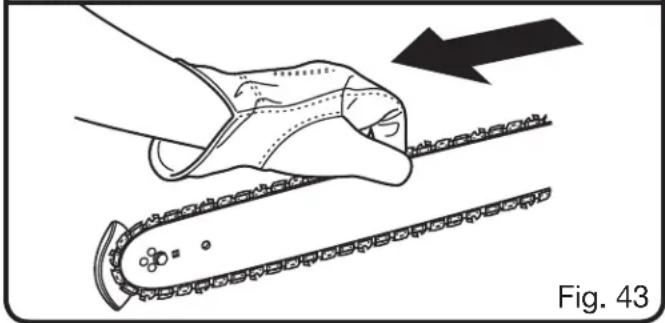

■ Levante la punta de la barra guía para revisar la holgura de la cadena.
■ Sostenga hacia arriba el extremo de la barra de guía y ajuste firmemente las tuercas de montaje de la barra.

La cadena está bien tensada cuando no hay holgura de la misma en la parte inferior de la barra guía, la cadena se siente bien ajustada en la barra, y puede avanzarse con la mano sin ningún atoramiento de aquélla. Asegúrese de que no esté puesto el freno de la cadena.

NOTA: Si la cadena está demasiado ceñida, no girará. Afloje levemente las tuercas de la barra y gire el regulador de tensión 1/4 de vuelta en el sentido contrario a las agujas del reloj. Levante el extremo de la barra de guía y vuelva a ajustar firmemente las tuercas de la barra. Asegúrese de que la cadena rote sin atascarse.

AJUSTE DE LA TENSIÓN DE LA CADENA

Vea las figuras 44 a 46.

ADVERTENCIA:

Nunca toque ni ajuste la cadena mientras esté funcionando el motor. La cadena de la sierra está sumamente afilada. Siempre lleve puestos guantes protectores al efectuar labores de mantenimiento de la cadena.

■ Apague el motor antes de ajustar la tensión de la cadena.
Asegúrese de que las tuercas de montaje de la barra queden lo suficientemente flojas como para ajustarlas manualmente.
Gire el tornillo tensionador de la cadena en el sentido de las agujas del reloj para aumentar la tensión de la cadena.

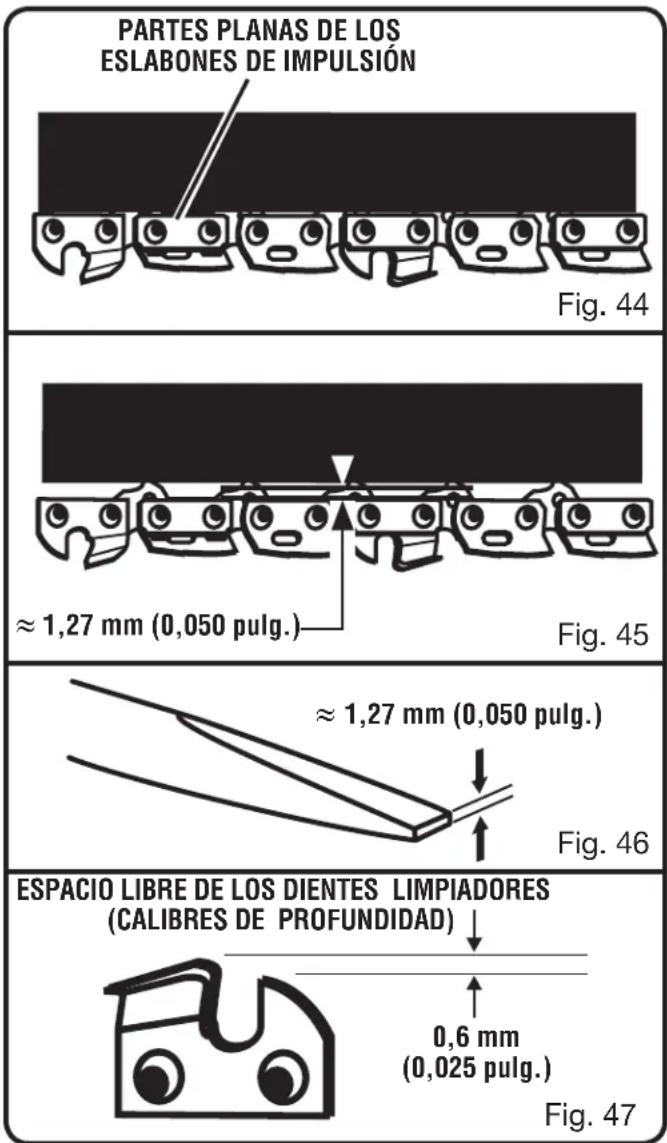

PARTES PLANAS DE LOS ESLABONES DE IMPULSIÓN Fig. 44 ≈ 1,27 mm (0,050 pulg.) Fig. 45 ≈ 1,27 mm (0,050 pulg.) Fig. 46 ESPACIO LIBRE DE LOS DIENTES LIMPIADORES (CALIBRES DE PROFUNDIDAD) 0,6 mm (0,025 pulg.) Fig. 47

NOTA: La cadena, estando fría, está bien tensada cuando no hay holgura de la misma en la parte inferior de la barra guía, la cadena se siente bien ajustada en la barra, y puede avanzarse con la mano sin ningún atoramiento.

■ Vuelva a tensar la cadena cada vez que las partes planas de los eslabones de impulsión sobresalen suspendidos de la ranura de la barra.

NOTA: Durante el funcionamiento normal de la sierra, aumenta la temperatura de la sierra. Si la cadena está bien tensada, estando caliente los eslabones de impulsión sobresalen suspendidos de la ranura de la barra aproximadamente 1,27 mm (0,050 pulg.). Como

MANTENIMIENTO

ayuda para determinar la tensión adecuada de la cadena caliente, puede emplearse la llave de combinación suministrada como guía.

NOTA: Las cadenas nuevas tienden a estirarse; revise frecuentemente la tensión de la cadena y tense ésta según se requiera.

PRECAUCIÓN:

Si se tensa la cadena estando ésta puede quedar demasiado apretada al enfriarse. Compruebe la “tensión en frío” antes de volver a usar la máquina para evitar posibles lesiones.

MANTENIMIENTO DE LA CADENA

Vea las figuras 47 y 48.

PRECAUCIÓN:

Verifique que el interruptor esté en la posición de APAGADO "SUN" antes de realizar cualquier tarea en la sierra.

Sólo utilice una cadena de contragolpe moderado con esta sierra. Esta cadena de corte rápido proporciona reducción del contragolpe si se le da debido mantenimiento.

Para poder dar un corte liso y rápido, es necesario dar un mantenimiento adecuado a la cadena.

La cadena requiere afilarse cuando las virutas de madera salen pequeñas y polvorientas, cuando es necesario forzar la cadena a pasar a través de la madera durante el corte, o cuando la cadena corta hacia un lado. Durante el mantenimiento de la sierra considere lo siguiente:

■ Un ángulo incorrecto de limado de la placa lateral puede aumentar el riesgo de un contragolpe violento.
■ Espacio libre de los dientes limpiadores (calibres de profundidad).

- Demasiado bajo aumenta el peligro de contragolpe.

- Si no está lo suficientemente bajo disminuye la capacidad de corte.

Si los dientes de corte han tocado objetos duros como clavos y piedras, o han sido desgastados por el lodo o la arena presentes en la madera,

INSPECCIONE LA RUEDA DENTADA DE IMPULSIÓN Valente. Honneire Fig. 48

PLACA SUPERIOR ORIFICIO DEL REMACHE TALÓN ESQUINA DE CORTE PLACA LATERAL CALIBRE DE PROFUNDIDAD GARGANTA PUNTERA Fig. 49

permita que afilen la cadena en un centro de servicio autorizado.

NOTA: Al cambiar la cadena, inspeccione la rueda dentada de impulsión para ver si tiene desgaste o daños. Si hay señales de desgaste o daños presentes en las áreas indicadas, lleve la sierra a un centro de servicio autorizado para que cambien la rueda dentada.

NOTA: Si no comprende completamente procedimiento correcto de afilado de la cadena después de leer las instrucciones siguientes, lleve la sierra a afilar a un centro de servicio autorizado o reemplácela con una cadena de contragolpe moderado recomendada.

AFILADO DE LOS DIENTES DE CORTE

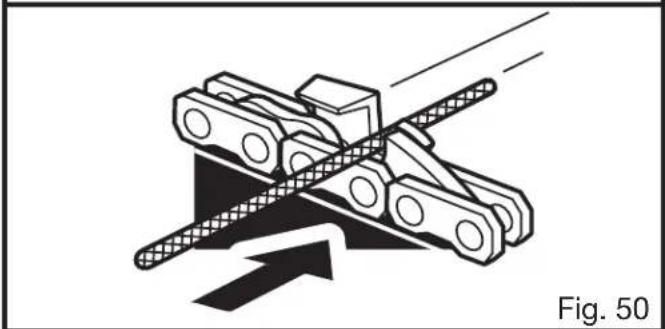

Vea las figuras 49 a 52.

Tenga cuidado de afilar todos los dientes de corte a los ángulos especificados y a la misma longitud, ya que sólo puede lograrse un corte rápido cuando están uniformes todos los dientes de corte.

ADVERTENCIA:

La cadena de la sierra está sumamente afilada. Para evitar sufrir lesiones serias, siempre lleve puestos guantes protectores al efectuar labores de mantenimiento de la cadena.

DIENTES DE Corte IZQUIERDOS el DIENTES DE Corte DERECHOS

Fig. 52

ÁNGULO DE LIMADURA DE LA PLACA SUPERIOR

FORMA CORRECTA

MENOS DE 30°

■ Tense la cadena antes de afilarla. Consulte el apartado Ajuste de la tensión de la cadena.
■ Use una lima redonda de x 4,0 mm (5/32 pulg.) de diámetro con mango. Efectúe toda la limadura en el punto medio de la barra.
■ Mantenga la lima al nivel de la placa superior de los dientes de corte. No permita que la lima se incline ni se balancee.
■ Aplique una presión leve pero firme. Efectúe el movimiento hacia la parte frontal del diente.
■ Levante la lima para separarla del acero en cada movimiento de regreso.
Dé unas pocas pasadas firmes a cada diente de corte. Lime todos los dientes de corte izquierdos en una dirección. Después lleve la lima al otro lado y lime los dientes de corte derechos en la dirección opuesta.

■ Con un cepillo de alambre limpie las limaduras producidas por la lima.

PRECAUCIÓN:

Si la cadena está desafilada o ma durante el corte puede causar una velocidad excesiva del motor, lo cual puede dañarlo.

afila

ADVERTENCIA:

Un afilado inadecuado de la cadena aumenta el peligro de contragolpe.

ADVERTENCIA:

Si no se cambia o se repara la cadena cuando está dañada, puede causar lesiones serias.

MANTENIMIENTO

ÁNGULO DE LIMADURA DE LA PLACA SUPERIOR

Vea la figura 53.

• ÁNGULO CORRECTO: 30° – Los mangos de las limas están marcados con marcas guía para alinear correctamente la lima con el fin de generar el ángulo correcto de la placa superior.
  ■ MENOS DE 30° – Para corte transversal.
  ■ MÁS DE 30° – El canto en bisel se rápidamente.

ÁNGULO DE LA PLACA LATERAL

Vea la figura 54.

• ÁNGULO CORRECTO: 80° - Se automáticamente si se pone una lima de diámetro correcto en el mango.
  ■ EN FORMA DE GARFIO - “Agar desafila rápidamente y aumenta el peligro de un CONTRAGOLPE. Resulta de esta forma por usarse una lima de diámetro demasiado pequeño, o por sostenerse ésta muy abajo.
  ■ PENDIENTE HACIA ATRÁS - Se neces demasiada presión para avanzar el corte, causa desgaste excesivo en la barra y la cadena. Resulta de esta forma por usarse una lima de diámetro demasiado grande, o por sostenerse ésta muy alto.

MANTENIMIENTO DEL ESPACIO LIBRE DEL CALIBRE DE PROFUNDIDAD

Vea las figuras 55 a 57.

■ Mantenga los calibres de profundidad a un espacio libre de 0,6 mm (0,025 pulg.). Utilice un igualador de calibres de profundidad para verificar los espacios libres de los mismos.
- Cada vez que se lima la cadena verifique el espacio libre de los calibres de profundidad.
■ Con una lima plana y un igualador de calibres de profundidad, baje de manera uniforme todos los calibres. Use un igualador de calibres x 0,6 mm (0,025 pulg.) Después de bajar cada calibre de profundidad, devuélvales su forma original redondeando la parte frontal de los mismos. Tenga cuidado de no dañar los eslabones de impulsión adyacentes con el borde de la lima.

ÁNGULO DE LIMADURA DE LA PLACA LATERAL

FORMA CORRECTA

GANCHO

desarla enera FORMA

PENDIENTE HACIA ATRÁS

genera
ESPACIO LIBRE DE LOS DIENTES LIMPIADORES (CALIBRES DE PROFUNDIDAD) a", se

Fig. 55
IGUALADOR DE CALIBRES DE PROFUNDIDAD

PRODERATOR DE GALIBRES DE PROFUNDIDAD LIMA PLANA

Fig. 56

RESTABLEZCA LA FORMA ORIGINAL REDONDEANDO LA PARTE FRONTAL
Fig. 57

Cada calibre de profundidad debe ajustarse con la lima plana, en la misma dirección en que se limó con la lima redonda el diente de corte adyacente. Tenga cuidado de no tocar la cara del diente de corte adyacente con la lima plana al ajustar los calibres de profundidad.

MANTENIMIENTO

MANTENIMIENTO DE LA BARRA GUÍA

Vea la figura 58.

PRECAUCIÓN:

Asegúrese de que se haya detenido la cadena antes de ponerse a trabajar con la cadena.

Cada semana de uso invierta la barra guía en la sierra para distribuir el desgaste y prolongar al máximo la vida de servicio de aquélla. La barra debe limpiarse cada día de uso y debe revisarse para ver el desgaste y los posibles daños.

Laformación de minúsculos surcos y protuberancias en los rieles de la barra es un proceso normal de desgaste de la misma. Tales fallas deben alisarse con una lima tan pronto como aparezcan.

Debe cambiarse toda barra que presente cualquiera de las siguientes fallas:

■ Desgaste dentro de los rieles de la barra que permite a la cadena descansar sobre su costado.
■ Barra guía doblada.
■ Rieles agrietados o rotos.
■ Rieles ensanchados.

Lubrique semanalmente las barras guía dotadas de rueda dentada en la punta. Con una jeringa de grasa lubrique semanalmente el orificio de lubricación. Gire la barra guía y verifique que no tengan impurezas los orificios de lubricación y la ranura de la cadena.

MONTAJE DE LA PROTECCIÓN SAFET-TIP® DE LA PUNTA

Vea las figuras 59 y 60.

■ Apague el motor y desconecte el cable de la bujía.
■ Monte la protección SAFE-T-TIP en la punta de la barra.
■ Acomode la orejeta de inmovilización en el ranura en hueco de la barra guía.
■ Apriete el tornillo de montaje con la llave hasta dejarlo ajustado.
■ De donde quedó ajustado, con una llave apriételo 3/4 de vuelta más.

ORIFICIO DE LUBRICACIÓN Fig.

Fig. 58

TORNILLO DE MONTAJE SAFE-T-TIP® Fig. 59

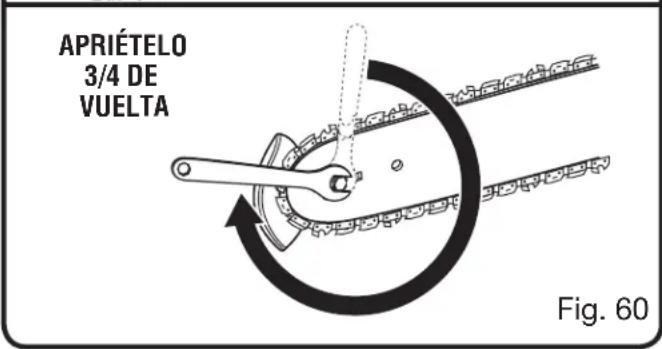

APRIÉTELO 3/4 DE VUELTA Fig. 60

MANTENIMIENTO DE LA PROTECCIÓN SAFE-T-TIP® DE LA PUNTA

Vea las figuras 59 y 60.

PRECAUCIÓN:

Asegúrese de que se haya detenido la cadena antes de ponerse a trabajar con la cadena.

ADVERTENCIA:

Aunque la barra guía viene con una protección anticontragolpe SAFE-T-TIP ya montada, verifique el apriete del tornillo de montaje cada vez antes de usar la sierra.

MANTENIMIENTO

Para apretar el tornillo de montaje de la protección de la punta, siga las instrucciones explicadas a continuación. Estos son tornillos especiales endurecidos. Si no puede apretarse el cambie tanto éste como la protección SAFE-T-TIP antes de utilizar la unidad.

NOTA: No sustituya el tornillo con uno ordinario. Al reemplazar piezas sólo utilice piezas de repuesto idénticas del fabricante.

Además de evitar el contacto de la cadena con objetos sólidos en la punta de la barra, la protección SAFE-T-TIP® también ayuda a mantener la cadena alejada de superficies abrasivas, como la tierra. Manténgala en el lado derecho de la barra, entre la cadena y el suelo, durante el corte a nivel con el suelo.

El tornillo de montaje requiere una llave de tuercas de x 7,9 mm (5/16 pulg.) (o una llave ajustable) para lograr fuerza de torsión de 4 a 5 N·m (35 a 45 lb·pulg.). Puede lograrse fuerza de torsión dentro de este intervalo mediante el siguiente método.

■ Apriete el tornillo con la llave hasta dejarlo ajustado.
■ De donde quedó ajustado, con una llave apriételo 3/4 de vuelta más.

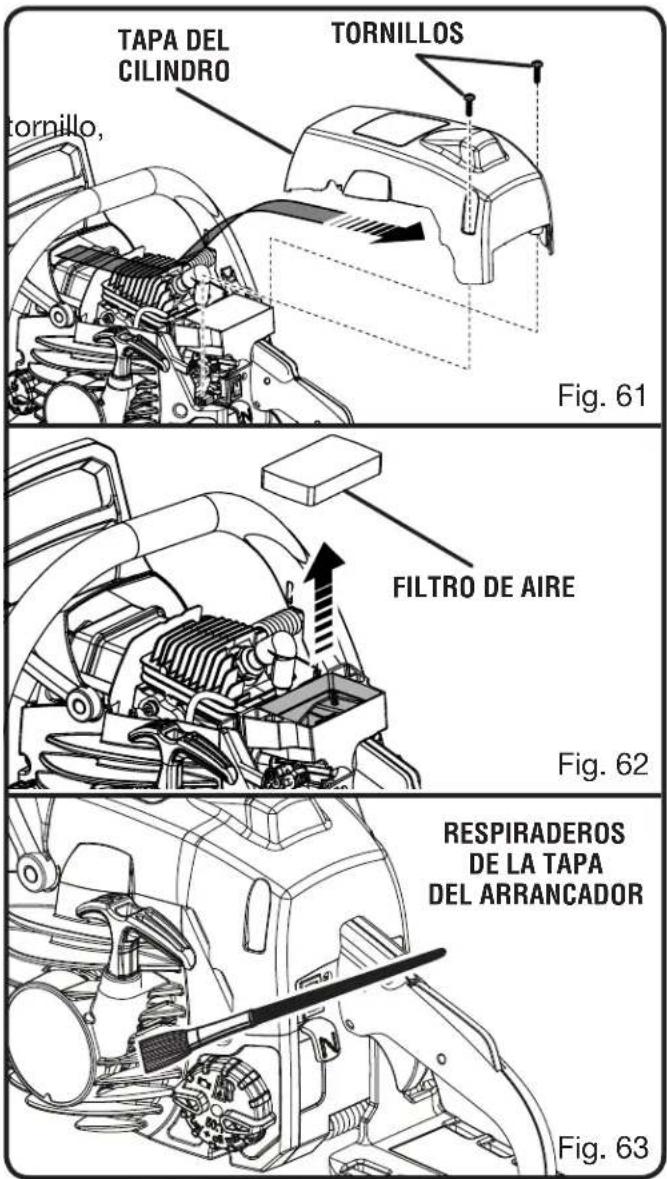

LIMPIEZA DEL FILTRO DE AIRE

Vea las figuras 61 a 62.

■ Accione el freno de la cadena.
■ Quite los dos tornillos que sostienen la tapa del cilindro.
■ Levante la parte delantera de la tapa del cilindro, por encima de la palanca del freno de la cadena.

■ Levante la parte trasera de la tapa del cilindro más allá del mango.

■ Antes de retirar el filtro de aire del carburador, elimine con aire comprimido o con cepillo tanta tierra y aserrín como sea posible del área del carburador y de la cámara de combustión.

NOTA: Asegúrese de que la barra del anegador esté salida para evitar la contaminación del carburador.

■ Levante el filtro de aire de su base.

TAPA DEL CILINDRO TORNILLOS tornillo, Fig. 61 FILTRO DE AIRE Fig. 62 RESPIRADEROS DE LA TAPA DEL ARRANCADOR Fig. 63

Escoja una de los siguientes métodos optativos de limpieza:

Para dar una limpieza leve al filtro, golpéelo ligeramente contra una superficie lisa y plana para desalojar la mayoría del aserrín y de las partículas de polvo.
■ Después de cada cinco horas de funcionamiento limpie el filtro en agua jabonosa tibia, enjuáguelo y déjelo secar por completo. Reemplace el filtro con uno nuevo después de cada 25 horas de uso.

MANTENIMIENTO

NOTA: Un método alternativo es limpiar el filtro con aire comprimido. Siempre póngase protección para los ojos para evitar lesiones oculares.

■ Vuelva a instalar el filtro de aire.

NOTA: Si utiliza una manguera de aire para secar el filtro, sople con la misma a través de ambos lados del filtro.

PRECAUCIÓN:

Asegúrese de que el filtro de aire esté colocado correctamente antes de volver a montarlos en la sierra. Nunca accione el motor sin el filtro de aire; de lo contrario, la motosierra podría sufrir daños graves.

LIMPIEZA DE LA UNIDAD DEL ARRANCADOR

Vea la figura 63.

Con un cepillo o con aire comprimido, mantenga los respiraderos de enfriamiento de la unidad del arrancador despejados y libres de basura.

AJUSTE DEL CARBURADOR

Vea la figura 64.

ADVERTENCIA:

La cadena se moverá alrededor de la barra guía cuando se ajuste la velocidad de marcha lenta. Utilice todas las prendas de protección y no permita la presencia de personas ajenas a la operación, niños ni mascotas a menos de 15 metros (50 pies) de distancia. Efectúe los ajustes con la unidad apoyadasobre una superficie estable de modo que la barra guía no entre en contacto con el piso ni con ningún objeto. Mantenga todas las partes del cuerpo alejadas de la cadena/barra y del silenciador. El incumplimiento de estas instrucciones podría causar lesiones personales de gravedad.

Antes de ajustar el carburador:

■ Con un cepillo o aire comprimido limpie las aberturas de ventilación de la tapa del arrancador.
■ Limpie el filtro de aire. Consulte el apartado Limpieza del filtro de aire de la sección Mantenimiento de este manual.
Permita que se caliente el motor antes de ajustar la velocidad de marcha lenta.

TORNILLO DE MARCHA LENTA "T" Fig. 64

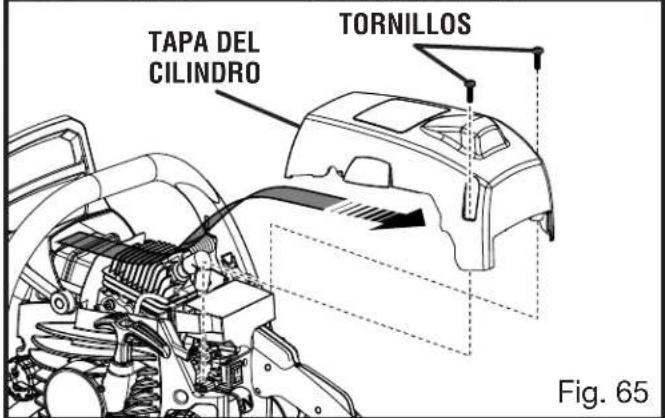

TAPA DEL CILINDRO TORNILLOS Fig. 65

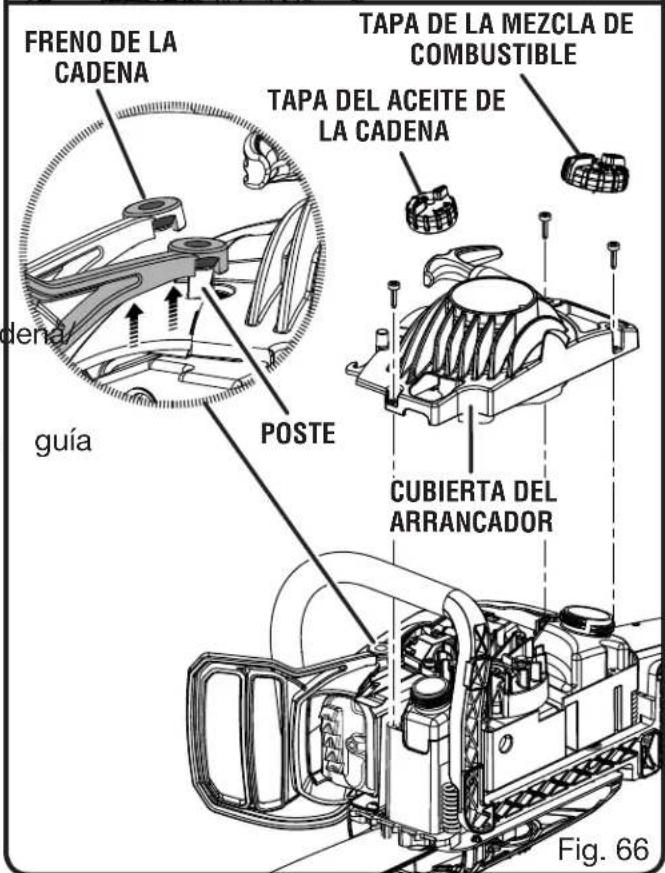

FRENO DE LA CADENA TAPA DEL ACEITE DE LA CADENA TAPA DEL MEZCLA DE COMBUSTIBLE chuía POSTE CUBIERTA DEL ARRANCADOR Fig. 66

MANTENIMIENTO

ADVERTENCIA:

Las condiciones del tiempo y la altitud pueden afectar la carburación. No permita la presencia de personas cerca de la motosierra mientras ajusta el carburador.

Ajuste de marcha lenta — El ajuste de marcha lenta sirve para controlar qué tan abierta permanece la válvula del acelerador cuando se suelta el gatillo del mismo. Para ajustar:

■ Gire a la derecha el tornillo de marcha lenta "T" si desea aumentar la misma.
■ Gire a la izquierda el tornillo de marcha lenta "T" si desea disminuir la misma.

ADVERTENCIA:

LA CADENA DE LA SIERRA NUNCA DEBE AVANZAR AL ESTAR EL MOTOR EN MARCHA LENTA. Si la cadena se mueve al estar el motor en marcha lenta, pueden resultar lesiones corporales serias.

LIMPIEZA DEL MOTOR

Vea las figuras 65 a 68.

Limpie periódicamente con aire comprimido las aletas del cilindro y las del volante. Puede causarse un recalentamiento peligroso debido a las impurezas presentes en el cilindro.

ADVERTENCIA

Nunca accione la sierra sin estar todas las partes de la misma montadas firmemente, incluida la tapa de la unidad de impulsión y el alojamiento del arrancador.

Debido a que algunas piezas pueden fracturarse y presentar el peligro de salir disparadas, deje toda reparación del volante y del embrague a los técnicos de un centro de servicio autorizado capacitados en la fábrica.

■ Quite los tornillos y la tapa del cilindro como se indicó anteriormente.
■ Limpie las aletas del cilindro.
■ Levante el freno de la cadena sobre el nivel del poste.
■ Tienda la motosierra de costado con la barra y la cadena en el suelo.
■ Quite la tapa del aceite de la cadena y la de la mezcla del combustible.

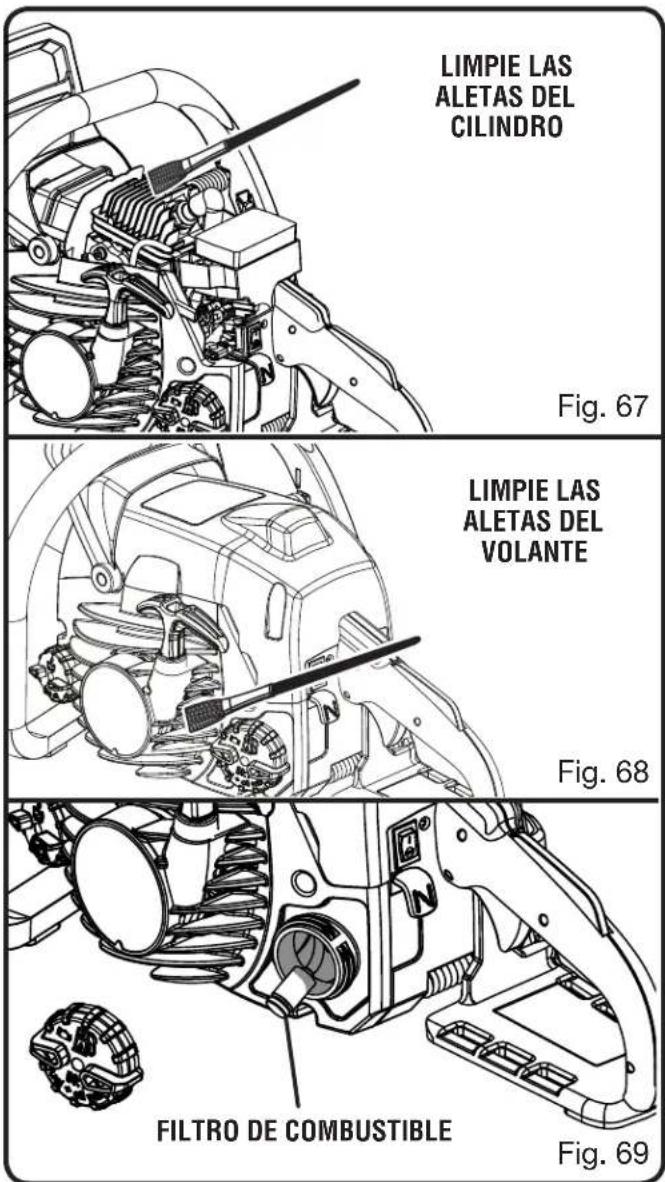

LIMPIE LAS ALETAS DEL CILINDRO Fig. 67 LIMPIE LAS ALETAS DEL VOLANTE Fig. 68 FILTRO DE COMBUSTIBLE Fig. 69

■ Quite los tres tornillos que sostienen el alojamiento del arrancador en su lugar.
■ Levante la cubierta del arrancador y déjela a un lado.
■ Coloque nuevamente la tapa del aceite de la cadena y la de la mezcla del combustible para evitar contaminación durante la limpieza.
■ Limpie las aletas del volante.
■ Quite la tapa del aceite de la cadena y la de la mezcla del combustible.
■ Reemplace el alojamiento del arrancador. Vuelva a instalar los tornillos y ajústelos.
■ Vuelva a colocar la tapa del aceite de la cadena y la del tanque de combustible.

MANTENIMIENTO

■ Vuelva a colocar la tapa del cilindro. Vuelva a instalar los tornillos y asegúrelos.
■ Coloque nuevamente el freno de la cadena en el poste.

NOTA: Asegúrese de que el filtro de aire se encuentre en la posición adecuada antes de volver a instalar la tapa del cilindro.

NOTA: Si observa alguna pérdida de potencia en la herramienta con motor de gasolina, la abertura de escape y el silenciador pueden estar obstruidos con depósitos de carbono. Puede ser necesario eliminar estos depósitos para restablecer el desempeño original de la unidad. Recomendamos enfáticamente que este servicio lo realicen únicamente técnicos de servicio calificados.

REVISIÓN DEL FILTRO DE COMBUSTIBLE

Vea la figura 69.

Revise periódicamente el filtro de combustible. Si el filtro de combustible se contamina o se daña, solicite su reemplazo en un centro de servicio autorizado.

CAMBIO DE LA BUJÍA

Vea la figura 70.

En este motor se emplea una bujía Champion RCJ-6Y con una separación interelectrónica de x 0,64 mm (0,025 pulg.). Cada 50 horas, o con mayor frecuencia si es necesario, ponga una bujía nueva exactamente igual a la original.

■ Afloje la bujía; para ello, gírela hacia la izquierda con una llave.
■ Retire la bujía.
Enrosque la nueva bujía con la mano, girándola hacia la derecha. Apriétela firmemente con una llave.

NOTA: Tenga cuidado de no estropear la rosca de la bujía. Si se estropea la rosca de la bujía, resultará seriamente dañado el cilindro.

LIMPIEZA DEL ORIFICIO DE ESCAPE Y DEL SILENCIADOR

NOTA: Dependiendo del tipo de combustible utilizado, el tipo y la cantidad de lubricante utilizado, o las condiciones de funcionamiento en particular, la abertura de escape, el silenciador y/o el parachispas pueden resultar obstruidos con depósitos de carbón. Si observa alguna pérdida de potencia en su herramienta con motor de gasolina, quizá sea necesario eliminar dichos depósitos para restaurar el rendimiento. Recomendamos enfáticamente que

Fig. 70 LIMPIE EL FRENO DE LA CADENA Homafre: Fig. 71

este servicio lo realicen únicamente los técnicos de servicio calificados.

Es necesario limpiar o reemplazar el parachispas cada 50 horas o anualmente para asegurarse buen funcionamiento de la unidad. Los parachispas pueden estar instalados en diferentes posiciones dependiendo del modelo del cual se trate. Comuníquese con el establecimiento de servicio más cercano para confirmar la ubicación del parachispas para su modelo específico.

ADVERTENCIA:

Nunca utilice la motosierra sin el parachispas montado en su lugar. De lo contrario puede producirse un incendio, con el consiguiente riesgo de lesiones serias.

INSPECCIÓN Y LIMPIEZA DEL FRENO DE LA CADENA

Vea la figura 71.

Siempre mantenga el mecanismo del freno de la cadena limpio, y cepillo ligeramente la articulación.
Siempre pruebe el freno de la cadena antes de efectuar cualquier tarea de limpieza de la unidad. Consulte el apartado Funcionamiento del freno de la cadena, donde encontrará información adicional.

MANTENIMIENTO

ADVERTENCIA:

Incluso con la limpieza diaria del mecanismo, no puede certificarse la seguridad del freno de la cadena en las condiciones de uso en el campo. Mantenga la protección SAFE-T-TIP® de la punta puesta en la barra guía y aplique técnicas de corte adecuadas.

ALMACENAMIENTO DE LA PRODUCTO

■ Limpie todo material extraño de la producto.

Almacene la unidad en un espacio bien ventilado inaccesible a los niños. Evite que la unidad entre en contacto con agentes corrosivos como las sustancias químicas para el jardín y las sales para derretir el hielo.

Cumpla todos los reglamentos federales y municipales para el almacenamiento y manejo seguro de la gasolina.

Al almacenar 1 mes o más:

■ Drene todo el combustible del tanque en un recipiente de uso aprobado para gasolina.
Ponga a funcionar el motor hasta que se apague por sí mismo. De esta manera se elimina toda la mezcla de combustible y lubricante que pudiera deteriorarse, para luego dejar barniz y goma en el sistema de combustible.

■ Oprima varias veces la bomba de cebado para purgar el combustible del carburador.
■ Drene todo el lubricante de la barra y la cadena en un recipiente aprobado para aceite.
Nunca olvide colocar la funda sobre la barra guía y la cadena antes de transportar o guardar la unidad.

OPERACIÓN DEL MOTOR A ALTITUDES ELEVADAS

Lleve este equipo a un centro de servicio técnico autorizado para que ajusten este motor en caso de que se lo deba hacer funcionar a más de 609,6 metros (2000 pies) de altura. De no hacerlo, el rendimiento del motor podría ser deficiente y se generaría un mayor nivel de emisiones contaminantes. Un motor ajustado para altitudes elevadas no puede hacerse funcionar a una altura inferior a los 609,6 metros (2000 pies). De hacerlo, el motor se sobrecalentará y sufrirá graves daños. Lleve todo motor que haya sido modificado para funcionar a altitudes elevadas a un centro de servicio técnico autorizado para que restauren las condiciones de las especificaciones de fábrica originales antes de hacerlo funcionar a menos de 609,6 metros (2000 pies) de altura.

PROGRAMA DE MANTENIMIENTO PARA EL CONTROL DE EMISIONES Y LISTA DE PIEZAS GARANTIZADAS

Piezas para el control de emisiones

Inspeccionar cada vez antes de usar la unidad

Limpiar cada 5 horas de uso

Reemplazar cada 25 horas de uso o cada año

Limpiar cada 25 horas de uso o cada año

Reemplazar cada 50 Horas

CONJUNTO DEL FILTRO DE AIRE

incluye:
Filtro	X	X

CONJUNTO DEL CARBURADOR

incluye:

Represa térmica

Juntas

CONJUNTO DEL TANQUE DE COMBUSTIBLE

incluye:

Conductos de combustible. X

Tapa del combustible......X

Filtro de combustible

ONJUNTO DEL ENCENDIDO

incluye:

Bujía......X

TODAS LAS PIEZAS RELACIONADAS CON LAS EMISIONES ESTÁN GARANTIZADAS POR DOS AÑOS O POR EL PERÍODO DE TIEMPO PREVIO AL MOMENTO DEL PRIMER CAMBIO PROGRAMADO DE LAS PIEZAS, LO QUE SUCEDA PRIMERO.

COMBINACIONES DE BARRA Y CADENA

Especificaciones de la cadena: 9,5 mm (3/8 pulg.) de paso, 1,3 mm (0,05 pulg.) de calibre

SOLUCIÓN DE PROBLEMAS

Problema Causa posible Solución
El motor no arranca.[Asegúrese de que el interruptor de encendido/apagado estéenlaposición de FUNCIONAMIENTO (1).]	No hay chispa.Está ahogado el motor.	Limpie o reemplace la bujía, según sea necesario. Reajuste la separación interelectrónica de la bujía. Consulte la secciónReemplazo de la bujía más arriba en este manual.Teniendo APAGADO el interruptor de encendido/apagado , retire la bujía. Coloque la palanca del anegador en la posición de MARCHA (hasta el fondo y tire de la cuerda de arranque de 15 a 20 veces. De esta manera se elimina el exc combustible del motor. Limpie la bujía y vuelva a instalarla. Coloque el interruptor de encendido/apagado en la posición de FUNCIONAMIENTO (1). Oprima y suelte totalmente siete veces la bomba de cebado. Tire del arrancador tres veces con la palanca del anegador en la posición de FUNCIONAMIENTO.Si no arranca el motor, ponga la palanca del anegador ANEGACIÓN MÁXIMA y repita el procedimiento normal de arranque. Si aún no arranca el motor, repita el procedimiento con una bujía nueva.
El motor arranca, pero no acelera adecuadamente.	La aguja “L” (inyección moderada) del carburador necesita un ajuste.	Lleve la unidad a un centro de servicio autorizado para darle un ajuste al carburador.
El motor arranca y luego se apaga.	La aguja “L” (inyección moderada) del carburador necesita un ajuste.	Lleve la unidad a un centro de servicio autorizado para darle un ajuste al carburador.
El motor arranca, pero no funciona adecuadamente a alta velocidad.	La aguja “H” (inyección intensa) del carburador necesita un ajuste.	Lleve la unidad a un centro de servicio autorizado para darle un ajuste al carburador.
El motor no alcanza la máxima velocidad o despide demasiado humo.	Está incorrecta la yñezcla de lubricante y combustible.Está sucio el filtro de aire.La aguja “H” (inyección intensa) del carburador necesita un ajuste.	Use combustible nuevo y la proporción correcta de mezcla con lubricante para motor de dos tiempos.Limpie el filtro de aire. Consulte el apartado Limpieza del filtro de aire en la sección Mantenimiento de este manual.Lleve la unidad a un centro de servicio autorizado para darle un ajuste al carburador.

SOLUCIÓN DE PROBLEMAS

Problema Causa posible Solución
El motor arranca, funciona y acelera, pero no puede ponerse en marcha lenta.La cadena avanza estando el motor en marcha lenta.	Es necesario ajustar la marcha lenta en el carburador.Es necesario ajustar la marcha lenta en el carburador.Hay una fuga de aire en el sistema de admisión.	Gire hacia la derecha el tornillo de marcha lenta “T” para aumentar la misma. Consulte el apartadoAjustedelcarburadorde la secciónMantenimientode este manual.Gire hacia la izquierda el tornillo de marcha lenta “T” para disminuir la misma. Consulte el apartadoAjustedelcarburadorde la secciónMantenimientode este manual.Comuníquese con un centro de servicio autorizado para ver la posibilidad de instalar un carburador reconstruido.
La barra y la cadena están muy calientes y despiden humo.	Está vacío el tanque de aceite de la cadena.Demasiada tensión en la cadena.No está funcionando el lubricador.	El tanque de aceite debe llenarse cada vez que se llena el de combustible.Tense la cadena según las instrucciones indicadas en el apartadoAjustede latensión de lacadenaen la secciónMantenimientode este manual.Accione el motor a media aceleración de 30 a 45 segundos. Detenga la sierra y revise para ver si hay señales de goteo de aceite por la protección SAFE-T-TIP®y por la barra guía. Si hay aceite presente, es posible que esté desafilada la cadena o que esté dañada la barra. Si no hay lubricante presente en la protección SAFE-T-TIP®, comuníquese con un centro de servicio autorizado.
El motor arranca y funciona, pero la cadena no avanza.	Está puesto el freno de la cadena.Demasiada tensión en la cadena.No están bien ensambladas la barra guía y la cadena.Están dañadas la barra guía y/o la cadena.Está dañada la rueda dentada de impulsión.	Suelte el freno de la cadena. Consulte el apartadoFuncionamiento del freno de lacadenaen la secciónMantenimientode este manual.Tense la cadena según las instrucciones indicadas en el apartadoAjustede latensión de lacadenaen la secciónMantenimientode este manual.Consulte el apartadoReemplazode la barra guía y lacadenaen la secciónMantenimientode este manual.Inspeccione la barra guía y la cadena para ver si están dañadas.Lleve la unidad a un centro de servicio autorizado para reemplazar la rueda dentada.

¿NECESITA AYUDA? 1-800-242-4672 www.homelite.com

LLÁMENOS PRIMERO

Si tiene preguntas sobre el funcionamiento o el mantenimiento del producto, llame al teléfono de atención al consumidor de Homelite®.

Este producto ha sido probado enteramente antes de embarcarse para asegurar la completa satisfacción del consumidor.

GARANTÍA

DECLARACIÓN DE LA GARANTÍA LIMITADA

Homelite Consumer Products, Inc. garantiza al comprador original al menudeo que este producto para uso en el exterior HOMELITE carece de defectos en materiales y obra y acuerda reparar o reemplazar, a la sola discreción de Homelite, cualquier producto defectuoso sin cargo alguno dentro del plazo establecido después de la fecha de compra.

■ Dos años para todos los otros modelos, si se utilizan para fines personales, familiares o domésticos;
■ 90 días si el producto se emplea para cualquier otro propósito, como el de alquiler o el uso comercial.

Esta garantía se otorga solamente al comprador original al menudeo, y comienza en la fecha de la compra original al menudeo.

Cualquier parte de este producto manufacturado o suministrado por HOMELITE que, a juicio razona HOMELITE, tenga defectos en los materiales o en la mano de obra, será reparado o remplazado por un centro de servicio autorizado de productos HOMELITE, sin cargo a comprador por concepto de piezas y mano de obra.

El producto, incluida toda pieza defectuosa, debe enviarse a un establecimiento de servicio autorizado dentro del período de la garantía. El gasto de enviar el producto al establecimiento para cualquier trabajo cubierto por la garantía, así como el gasto de devolverlo al propietario después de la reparación, correrán por cuenta del propietario. La responsabilidad de Homelite con respecto a todo reclamo se limita a las reparaciones o reemplazo del producto, y ningún reclamo de incumplimiento de la garantía será causante de la cancelación o rescisión del contrato de venta de ningún producto HOMELITE. El establecimiento se requerirá el recibo de compra para respaldar cualquier reclamo al amparo de la garantía. Todo trabajo efectuado en cumplimiento de la garantía debe ser realizado en un establecimiento de servicio autorizado de productos Homelite.

Esta garantía se limita a noventa (90) días a partir de la fecha original de la compra de cualquier producto HO empleado para propósitos comerciales o de alquiler, o cualquier otro propósito generador de ingresos.

Esta garantía no cubre ningún producto HOMELÍ, haya sido sujeto a un uso indebido, maltrato, negligencia o accidente, o que haya sido utilizado de cualquier forma contraria a las instrucciones de manejo especificadas en el manual del operador. Esta garantía no aplica a los daños en el producto que resulten del mantenimiento indebido ni a producto alguno que haya sido alterado o modificado. La garantía no cubre ninguna reparación necesaria por el uso normal ni por el uso de piezas o accesorios que sean incompatibles con el producto HOMELITE, o afecten de forma desfavorable su funcionamiento, desempeño o durabilidad. Además, esta garantía no cubre:

A. Afinación – Bujías, carburador, ajustes del carburador, encendido, filtros

B. Artículos sujetos a desgaste – Perillas de tope, carretes exteriores, hilos de corte, carretes interiores, poleas del arrancador, cuerdas del arrancador, correas de transmisión, aspas, arandelas de fieltro, pasadores de enganche, hojas de triturar, ventiladores de sopladoras, tubos de sopladoras y de aspiradoras, sacos y correas de aspiradoras, barras guía y cadenas de sierras, hojas

Homelite se reserva el derecho a cambiar o mejorar el diseño de cualquier producto HOMELITE sin asumir ninguna obligación de modificar ningún producto fabricado previamente.

TODAS LAS GARANTÍAS IMPLÍCITAS ESTÁN LIMITADAS EN DURACIÓN SEGÚN EL PERÍODO DE GARANTÍA DECLARADA. POR CONSIGUIENTE, CUALQUIER GARANTÍA IMPLÍCITA, INCLUSO LAS DE COMERCIABILIDAD, IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR, O DE CUALQUIER TIPO, PIERDEN TOTALMENTE SU VALIDEZ

nable DESPÚES DEL VENCIMIENTO DEL PERÍODO DE GARANTÍA e CORRESPONDIENTE DE DOS AÑOS O NOVENTA DÍAS. LA OBLIGACIÓN DE HOMELITE EN VIRTUD DE ESTA GARANTÍA algoa ELEMA A ESTRICIA Y EXCLUSIVAMENTE A LA REPARACIÓN

O REEMPLAZO DE LAS PIEZAS DEFECTUOSAS, Y HOMELITE NO ASUME NI AUTORIZA A NADIE A ASUMIR EN SU NOMBRE NINGUNA OTRA OBLIGACIÓN. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, PO LO CUAL ES POSIBLE QUE LA LIMITACIÓN ANTERIO NO SE APLIQUE EN EL CASO DE USTED. HOMELI NO ASUME NINGUNA RESPONSABILIDAD POR DAÑOS DIRECTOS, INDIRECTOS O DE NINGÚN OTRO TIPO, COMO EL GASTO DE ENVIAR EL PRODUCTO HOMELITE A UN

ESTABLECIMIENTO HOMELITE DE SERVICIO AUTORIZADO Y EL GASTO DE ENVIARLO DE ALLÍ AL PROPIETARIO, EL TIEMPO DE VIAJE DEL MECÁNICO, CARGOS TELEFÓNICOS O TELEGRÁFICOS, ALQUILER DE UN PRODUCTO SUSTITUTO DURANTE EL TIEMPO DE REALIZACIÓN DEL SERVICIO DE LA GARANTÍA, VIAJES, PÉRDIDA O DAÑOS A OBJETOS DE PROPIEDAD PERSONAL, PÉRDIDA DE

INGRESOS, PÉRDIDA DEL USO DEL PRODUCTO, PÉRDIDA DE TIEMPO O INCONVENIENTES. EN ALGUNOS ESTADOS NO SE PERMITE LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS DIRECTOS O INDIRECTOS, POR LO CUAL ES POSIBLE QUE LA LIMITACIÓN O EXCLUSIÓN DESCRITA ARRIBA NO SE APLIQUE EN SU CASO.

Esta garantía le confiere derechos legales específicos; es posible también que usted goce de otros derechos, los cuales pueden variar de un estado a otro.

Esta garantía se aplica a todos los productos HOMELITE fabricados por o para Homelite y vendidos en Estados Unidos y en Canadá.

Para localizar el establecimiento de servicio autorizado Homelite más cercano, llame al 1-800-242-4672, nuestro sitio Web en www.homelite.com.

GARANTÍA

LA SIGUIENTE DECLARACIÓN DE LA OFICINA DE RECURSOS ATMOSFÉRICOS DE CALIFORNIA (CARB) SE APLICA SÓLO A LOS MODELOS OBLIGADOS A CUMPLIR CON LOS REQUISITOS DE DICHO ORGANISMO.

DECLARACIÓN DE GARANTÍA LIMITADA DE HOMELITE CONSUMER PRODUCTS, INC. Y REGULACIONES FEDERALES Y DEL ESTADO DE CALIFORNIA EN RELACIÓN CON LOS SISTEMAS DE CONTROL DE EMISIONES DE MOTORES NO VEHICULARES Y DE MOTORES PEQUEÑOS PARA USO FUERA DE CARRETERAS DERECHOS Y OBLIGACIONES DEL CONSUMIDOR SEGÚN LA GARANTÍA

La Dirección de Protección Ambiental (EPA) de EE.UU., la Oficina de Recursos Atmosféricos de California (CARB) y Homelite Consumer Products, Inc. tienen el placer de explicar la Garantía del Sistema de Control de Emisiones de su motor no vehicular o motor pequeño para uso fuera de carreteras. En California, los equipos nuevos que usen motores pequeños para uso fuera de carreteras deben diseñarse, fabricarse y equiparse de manera que cumplan con las rigurosas normas estatales contra la contaminación del aire. En otros estados, los motores nuevos no vehiculares fabricados en el año 2011 y en años posteriores deben estar diseñados, fabricados y equipados, al momento de la venta, para cumplir las normas de la EPA de EE.UU. para motores pequeños para uso fuera de carreteras. El motor no vehicular debe carecer de defectos en los materiales y en la mano de obra que puedan causar el incumplimiento de las normas de la EPA de EE.UU. durante los primeros dos años de uso del motor a partir de la fecha de venta al comprador final. Homelite Consumer Products, Inc. debe garantizar el sistema de control de emisiones de su motor no vehicular o motor pequeño para uso fuera de carreteras por el período señalado arriba, siempre y cuando dicho motor no haya sido sujeto a uso indebido, negligencia o mantenimiento inadecuado.

Es posible que el sistema de control de emisiones incluya piezas como el carburador o el sistema de inyección de combustible, el sistema de encendido, convertidores catalíticos, tanques de combustible, válvulas, filtros, abrazaderas, conectores y otros componentes relacionados. También puede incluir mangueras, correas y conectores, además de otros ensambles relacionados con el control de emisiones.

Donde exista una condición amparable en la garantía, Homelite Consumer Products, Inc. reparará su motor no vehicular o motor pequeño para uso fuera de carreteras sin ningún cargo a usted, incluyendo el diagnóstico, las piezas de repuesto y la mano de obra si el trabajo se efectúa en un centro de servicio autorizado de productos para uso en el exterior de la marca HOMELITE ^® .

COBERTURA DE LA GARANTÍA DEL FABRICANTE:

El sistema de control de emisiones de este producto está garantizado por dos años. Si está defectuosa cualquier pieza del motor relacionada con el control de emisiones, Homelite Consumer Products, Inc. la reparará o la remplazará, sin cargo al consumidor.

RESPONSABILIDADES DEL PROPIETARIO EN RELACIÓN CON LA GARANTÍA

(a) Como propietario del motor no vehicular o motor pequeño para uso fuera de carreteras, usted es responsable de la realización del mantenimiento necesario indicado en el manual del operador. Homelite Consumer Products, Inc. le recomienda todos los recibos de mantenimiento de su motor no vehicular o motor pequeño para uso fuera de carreteras; no obstante, Homelite Consumer Products, I negar la cobertura de la garantía únicamente por la carencia de recibos o por no asegurarse el propietario de la realización de todo el mantenimiento programado.

(b) Sin embargo, como propietario de un motor no vehicular o motor pequeño para uso fuera de carreteras, usted debe saber que Homelite Consumer Products, negarle la cobertura de la garantía si dicho motor o una parte del mismo ha fallado debido a uso indebido, negligencia, mantenimiento inadecuado o modificaciones no autorizadas. (c) Usted es responsable de presentar su motor no vehicular o motor pequeño para uso fuera de carreteras en un establecimiento de servicio autorizado tan pronto como surja el problema. Las reparaciones amparadas por la garantía deben realizarse en un plazo razonable menor de 30 días.

Si tiene alguna pregunta con respecto a sus derechos y responsabilidades en relación con la garantía, le recomendamos comunicarse con un representante del departamento de servicio al consumidor de Homelite Consumer Products, Inc. llamando al 1-800-242-4672. REQUISITOS DE COBERTURA DE DEFECTOS ESTABLECIDOS EN LA GARANTÍA:

(a) El periodo de garantía se inicia el día en que el motor o equipo es entregado a un comprador final.

(b) Cobertura de Garantía General por Emisiones. Homelite Consumer garantiza al comprador final y a cada uno de los compradores subsiguientes que su motor no vehicular o motor para uso fuera de carreteras está diseñado, fabricado y equipado, al momento de la venta, para cumplir todas las normas correspondientes adoptadas por la Oficina de Recursos Atmosféricos de California (CARB) o la Dirección de Protección Ambiental (EPA) de EE.UU.; que carece de defectos en los materiales y en la mano de obra que puedan causar el incumplimiento de las normas correspondientes por parte del motor durante un periodo de dos años a partir de la fecha de compra del motor no vehicular o motor pequeño para uso fuera de carreteras por el comprador inicial. Se pueden usar piezas de repuesto o servicios equivalentes en rendimiento y durabilidad en las tareas de mantenimiento o reparación no amparadas por la garantía, sin que se reduzcan las obligaciones de Homelite Consumer Products, Inc. amparadas por esta garantía.

(c) La garantía sobre las piezas relacionadas con el control de emisiones se interpretará como sigue: Toda pieza garantizada cuyo cambio no esté programado según lo requerido en el Programa de mantenimiento está garantizada por dos años. Si alguna de dichas piezas (incluida cualquier pieza para la que se programen únicamente inspecciones regulares) falla durante el período de cobertura de la garantía, será reparada o reemplazada sin cargo en cualquier Centro de Servicio Autorizado de HOMELITE*. Cualquier pieza reparada o reemplazada en virtud de la

garantía quedará garantizada por el resto del período de la garantía. Una declaración que indique "reparar o reemplazar según sea necesario" no reduciría el período de cobertura de la garantía. Toda pieza garantizada cuyo cambio esté programado según lo requerido en el Programa de mantenimiento está garantizada por el período previo al momento del primer cambio programado para dicha pieza. Toda pieza reparada o reemplazada en virtud de la garantía queda garantizada por el resto del período previo al momento del primer cambio programado, y será reparada o reemplazada en cualquier Centro de Servicio Autorizado de HOMELITE sin cargo hasta que llegue el momento de dicho cambio.

Homelite Consumer Products, Inc. reparará todo defecto amparado por la garantía en cualquier Centro de Servicio Autorizado de HOMELITEo cualquier centro de distribución autorizado a realizar el servicio de los motores objeto de la presente. Todo trabajo de diagnóstico que se realice en un Centro de Servicio Autorizado de HOMELITE será sin cargo para el propietario si mediante dicho trabajo se determina que una pieza garantizada está defectuosa. Se pueden utilizar piezas de repuesto aprobad fabricante, o equivalentes, para cualquier mantenimiento o reparación amparado por la garantía en las piezas relacionadas con el control de emisiones, y deben proporcionarse sin ningún cargo para el propietario si dichas piezas aún están protegidas por la garantía. Homelite Consumer Products, Inc. es responsable de daños a otros componentes del moto causados por la falla de una pieza garantizada cuya garantía aún esté vigente.

No está permitido utilizar piezas agregadas o modificadas que no estén exentas por la Oficina de Recursos Atmosféricos de California. El uso de cualquier pieza agregada o modificada que no esté exenta constituirá causal para rechazar un reclamo en virtud de la garantía. Homelite Consumer Products, Inc. no será responsable de garantizar fallas de piezas garantizadas causadas por el uso de una pieza agregada o modificada que no esté exenta.

La Lista de piezas para el control de emisiones define específicamente las piezas garantizadas relacionadas con el control de emisiones. Homelite Consumer Products, Inc. proporcionará cualquier documento que describa sus procedimientos o políticas de garantía dentro de los cinco días de haber sido requerido por la Oficina de Recursos Atmosféricos de California.

LISTA DE PIEZAS PARA EL CONTROL DE EMISIONES

Las piezas para el control de emisiones varían de un producto a otro. Su garantía del sistema de control de emisiones se aplica a cualquiera de los siguientes componentes consepuerda estar incluido en su producto:

(1) Sistema de administración de combustible

10 Carburador y piezas internas (y/o regulador de presión o sistema de inyección de combustible).

(ii) Sistema de retroalimentación y control de la mezcla de aire y combustible.

(iii) Sistema de enriquecimiento de la mezcla para arranque en frío. Inc. puede

(iv) Tanque de combustible.

(2) Sistema de inducción de aire

(i) Sistema con toma de aire caliente controlada.

(ii) Múltiple de admisión.

(3) Sistema de encendido

(i) Bujías.

(ii) Sistema de ignición magnético o electrónico.

(iii) Sistema de avance/retardo de chispa.

(4) Sistema de recirculación de gases de escape (Exhaust Gas Recirculation, EGR)

(i) Cuerpo de válvula y separador del carburador del EGR, si corresponde.

(ii) Sistema de retroalimentación de régimen y control del EGR.

(5) Sistema de inyección de aire Products, inc.

(i) Bomba de aire o válvula de impulsos.

(ii) Válvulas que afecten la distribución del flujo.

(iii) Múltiple de distribución.

(6) Catalizador o sistema de reactor térmico

(i) Convertidor catalítico.

(ii) Reactor térmico.

(iii) Múltiple de escape.

(7) Controles de partículas

(i) Trampas, filtros, precipitadores y cualquier otro dispositivo utilizado para captar emisiones de partículas.

(8) Elementos varios utilizados en los sistemas antes mencionados

(i) Controles electrónicos.

(ii) Válvulas e interruptores sensibles al vacío, la temperatura y el tiempo.

(iii) Mangueras, correas, conectores y conjuntos.

Con cada nuevo motor, Homelite Consumer Products, Inc. proveerá instrucciones escritas para su mantenimiento y uso por parte del propietario.

Homelite®

OPERATOR'S MANUAL

MANUEL D'UTILISATION

MANUAL DEL OPERADOR

UT10548 / 14 in. 35cc Chain Saw

Este producto, su escape y otras sustancias que puedan llegar a ser aerotransportadas por su uso pueden contener sustancias químicas (por ejemplo, plomo) consideradas por el estado de California como causantes de cáncer, defectos de nacimiento u otras alteraciones reproductivas. Lávese las manos después de utilizar el aparato.

SERVICE

NUMÉRO DE MODÈLE ____

NUMÉRO DE SÉRIE ____

SERVICIO

Para obtener piezas o servicio, comuníquese con el centro de servicio autorizado de Homelite más cercano. Asegúrese de proporcionar todos los datos pertinentes al llamar o al presentarse personalmente. Para obtene información sobre el establecimiento de servicio autorizado más cercano a usted, le suplicamos llamar al 1-800-242-4672 o visitar nuestro sitio en la red mundial, en la dirección www.homelite.com.

PIEZAS DE REPUESTO

El número de modelo de este producto se encuentra en una placa o etiqueta pegada a la caja del motor. Le recomendamos anotar el número de serie en el espacio suministrado abajo.

NÚMERO DE MODELO ____

NÚMERO DE SERIE

HOMELITE CONSUMER PRODUCTS, INC.
