MANUAL DE USUARIO 99-3309B-LC AXESS

Instrucciones de instalación para la pieza 99-33098-LC

Chevrolet Spark 2013-2015 99-3309B-LC

CARACTERÍSTICAS DEL KIT

• Provisión de radio ISO DIN con cavidad
  • Provisión de radio ISO DDIN
• Pintura negro mate para igualar el tablero de fábrica

• A) Panel de moldura de radio • B) Soportes del radio • C) Cavidad • D) (4) Tomillos Phillips #8 de 3/8"
• E) (10) Blanco Clips de panel de plástico • F) Interfase Axxess incluida (no se muestra)

A

BCDE

CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)

Arnés de cableado: • Interfase de Axxess incluida

Adaptador de antena: • 40-EU55

Table of Contents

Desmontaje del tablero 2

Preparación del kit....2

Ensamble del kit

• Provisión de radio ISO DIN con cavidad .... 3
  — Provisión de radio ISO DDIN .... 3

Instalación de la interfase Axxess....4

• Conexiones que se deben hacer....4
• Instalación de la interfase de Axxess .... 5
• Inicialización de la interfase de Axxess....5
• Personalización de los vehículos con el AX-LCD opcional .... 5

HERRAMIENTAS REQUERIDAS

• Herramienta para quitar paneles
  • Destornillador Phillips

¡PRECAUCIÓN! Todos los accesorios, interruptores, paneles de controles de clima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición o de encendido ni con el vehículo funcionando.

99-3309B-LC

Desmontaje del tablero

1. Desenganche y quite el panel de la moldura del radio. (Figura A)
2. Quite los (4) tornillos Phillips que sujetan el radio de fábrica y luego retire. (Figura B)

Continúe con la Preparación del Kit

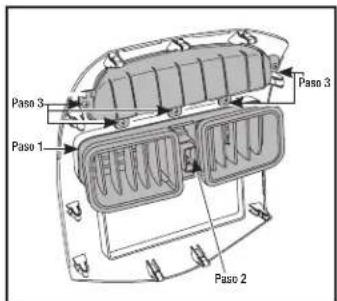

Desde el panel de moldura de radio de fábrica (Figura A):

1. Desenganche y quite las rejillas de aire acondicionado.
2. Desenganche y quite el botón de peligro.
3. Quite los (5) tornillos Phillips que sujetan la cubierta superior de la pantalla.

Desde el 99-3309B-LC panel de moldura de radio de fábrica (Figura B):

1. Encaje en los ventilación de aire acondicionado de fábrica.
2. Coloque los clips (10) del panel suministrados.

Continúe con el Ensamble del Kit

Paso 3 Paso 1 Paso 2 Paso 3

(Figura A)

Provisión de radio ISO DIN con cavidad

1. Atornille la cavidad al soporte del radio con los (4) tornillos Phillips #8 x 3/8" suministrados. (Figura A)
2. Quite la manga de metal DIN y el anillo de moldura del radio de mercado secundario.
3. Deslice el radio entre los soportes del radio y sujételo con los tornillos suministrados con el radio. (Figura A)
4. Continúe la instalación Axxess interfaz, y una vez completado, volver a montar el tablero en el orden inverso al del desmontaje mediante el 99-3309B-LC panel de ajuste de radio en lugar del panel de la fábrica.

Provisión de radio ISO DDIN

1. Deslice el radio entre los soportes del radio y sujételo con los tornillos suministrados con el radio. (Figura A)
2. Continúe la instalación Axxess interfaz, y una vez completado, volver a montar el tablero en el orden inverso al del desmontaje mediante el 99-3309B-LC panel de ajuste de radio en lugar del panel de la fábrica.

Instalación de la interfase Axxess

CARACTERÍSTICAS

• Provee corriente de accesorios (12 voltios 10 amperes)
• Retiene R.A.P. (corriente de accesorio retenida)
• Proporciona salidas de NAV (freno de mano, reversa, y sensor de velocidad)
• Utilícese en modelos no amplificados
• Utilícese en modelos sin OnStar
• Retiene todas campanillas de advertencia
• Entrada de bocina de alto nivel
• Retiene el balance y la intensidad
  • Actualizable por micro "B" USB

COMPONENTES DE LA INTERFASE

- Interfase 3309B-LC • Arnés 3309B-LC

HERRAMIENTAS REQUERIDAS

• Cortacables • Ponchadora • Cinta • Pistola soldadora
• Conectores (ejemplo: conectores de extremo, de campana, etc.)

Conexiones que se deben hacer

Desde el arnés 3309B-LC al radio de mercado secundario:

• Conecte el cable negro al cable de tierra.
• Conecte el cable amarillo al cable de la batería.
• Conecte el cable rojo con el cable de accesorios.
• Cinta de apagado y no tener en cuenta el alambre de rosa, no se usa en esta solicitud.
• Conecte el cable azul/blanco al cable de la antena eléctrica.
• Si el radio de mercado secundario tiene un cable de iluminación, conecte el cable anaranjado/blanco a ella.
• Conecte el cable blanco con la salida positiva de la bocina izquierda delantera.
• Conecte el cable blanco/negro con la salida negativa de la bocina izquierda delantera.
• Conecte el cable gris con la salida positiva de la bocina derecha delantera.
• Conecte el cable gris/negro con la salida negativa de la bocina derecha delantera.
• Conecte el cable verde con la salida positiva de la bocina izquierda trasera.
• Conecte el cable verde/negro con la salida negativa de la bocina izquierda trasera.
• Conecte el cable púrpura con la salida positiva de la bocina derecha trasera.
• Conecte el cable púrpura/negro con la salida negativa de la bocina derecha trasera. Los siguientes (3) cables son para radios de mercado secundario con multimedios/ navegación que tienen estos cables.
• Conecte el cable azul/rosa al cable VSS/detección de velocidad.
• Conecte el cable verde/púrpura al cable de reversa.
• Conecte el cable verde claro al cable de freno de mano.

99-3309B-LC

Instalación de la interfase de Axxess

Con la llave en la posición de apagado:

- Conecte el arnés 3309B-LC a la interfase, y después al vehículo.

Inicialización de la interfase de Axxess

Atención: Si la interfase de AXXESS pierde energía por cualquier razón, tendrán que volverse a ejecutar los siguientes pasos.

- Gire la llave (o pulsar para botón de inicio) a la posición de encendido and y esperar hasta que la radio se enciende.

Nota: Si la radio no se enciende dentro de 60 segundos, gire la llave a la posición de apagado, desconecte la interfase, compruebe todas las conexiones, vuelva a conectar la interfase, y vuelva a intentarlo.

- Gire la llave a la posición de apagado, y luego a la posición de accesorios.

- Pruebe todas las funciones de la instalación para su correcto funcionamiento, antes de volver a montar el tablero.

Personalización de los vehículos con el AX-LCD opcional (se vende por separado)

El AX-LCD permite la retención del menú de personalización de los vehículos que se pierde después de quitar la radio OE.

Desde el arnés DIN con cables en el arnés AX-LCD:

- Conecte el cable negro al cable de tierra.

- Conecte el cable rojo con el cable de accesorios.

- Conectar el cable rosa al cable rosa del arnés 3309B-LC. Nota: Este cable tendrá que ser soldada a la 3309B-LC.

- Encinte e ignore el cable azul/rosa, no se utilizará en esta aplicación.

- Pulse y mantenga pulsado el botón "Return / ESC" en la pantalla LCD durante 5 segundos hasta que aparezca "Select interface" aparece.

- Seleccione "Connection Type" y, a continuación, pulse "Enter".

- Desplazarse hacia arriba o hacia abajo para "Gateway", y luego presionar "Enter".

- Una vez hecho esto, pulse el botón “Return / ESC” dos veces para volver al menú principal.

99-3309B-LC

Notas

99-3309B-LC

Notas

Instrucciones de instalación para la pieza 99-3309B-LC

IMPORTANTE

Si tiene dificultades con la instalación de este producto, llame a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de hacerlo, revise las instrucciones por segunda vez y asegúrese de que la instalación se haya realizado exactamente como se indica en las instrucciones. Por favor tenga el vehículo desarmado y listo para ejecutar los pasos de resolución de problemas antes de llamar.
