MANUAL DE USUARIO 99-3303 AXESS

• Provisión de radio DIN con el centro de información para el conductor (DIC)
• Provisión de radio ISO DIN con el centro de información para el conductor (DIC)
• Pintura para igualar el tablero de fábrica

• A) Carcasa del radio • B) Soportes ISO • C) Placa de moldura ISO • D) (9) Espaciador DIN • E) Arnés de cableado

A

B

C

D

E

CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)

Arnés de cableado: • Incluida

Adaptador de antena: • 40-GM10

HERRAMIENTAS REQUERIDAS

- Destornillador Phillips • Ilave de tubo 7mm • Herramienta de corte (Cobalt solamente) • Cortacables • Pelacables

Indice

Desmontaje tablero

• Chevrolet Malibu/Malibu Maxx 2004-2007 .....2-3
• Chevrolet Malibu Classic 2008....2-3
  — Chevrolet Cobalt (con OnStar) 2005-2006....5
  — Pontiac G6 2005-2008 ....4
• Pontiac G6 (Quinto digito del VIN debe ser una G, H o M) 2009....4

Ensamble del kit

— Provisión de radio DIN con el centro de información para el conductor (DIC)....6
- Provisión de radio ISO DIN con el centro de información para el conductor (DIC)....6

Ensemble final 7

Funcionamiento de la 99-3303 ....8

¡PRECAUCIÓN! Meta recomienda desconectar la terminal negativa de la batería antes de iniciar cualquier instalación, a menos que el fabricante del vehículo recomiende lo contrario. Verifique con su concesionario local si existe más información. Todos los accesorios, interruptores, paneles de controles de clima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes de reconectar la batería o ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición de encendido ni con el vehículo funcionando. Sería mejor retirar la llave de la ignición y esperar unos cuantos segundos antes de quitar el radio de fábrica.

99-3303

Aplicaciones

CHEVROLET

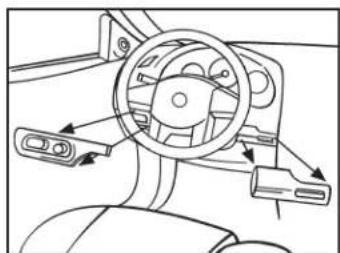

1. Suelte y retire los granos de madera/molduras pintadas de ambos lados del volante. (Figura A)
2. Suelte y retire el panel lateral del lado del conductor del tablero con la puerta abierta y retire (2) tornillos de 7mm. (Figura B)
3. Retire (2) tornillos de 7mm desde el borde inferior del panel de debajo del volante. Soltar el panel y deje colgar (no es necesario para eliminar por completo el panel). (Figura C)
4. Suelte y retire el grano de madera/molduras pintadas de arriba de la guantera. (Figura D)

Continua en la siguiente pagina

1. Suelte y retire el panel lateral del lado del conductor del tablero con la puerta abierta, y quite los tornillos (2) de 7mm por detrás del panel. (Figura E)
2. Retire (2) tornillos de 7mm desde el fondo de la guantera. Abra la caja y apretar los lados juntos para abrir aún más, y luego retire los (4) tornillos de 7mm restantes. Abra la tapa de ventilación negro debajo de la guantera, a continuación, soltar y retirar el conjunto de toda la guantera. (Figura F)
3. Suelte y retire el panel de ajuste que rodea a los mandos de la radio y del clima. (Figura G)
4. Eliminar (4) tornillos de 7mm de la radio, y (2) tornillos de 7mm desde el climatizador para quitar la radio. (Figura H)

Continúe con el ensamble del kit

Pontiac G6 2005-2008/G6 (Quinto dígito del VIN debe ser una G, H o M) 2009

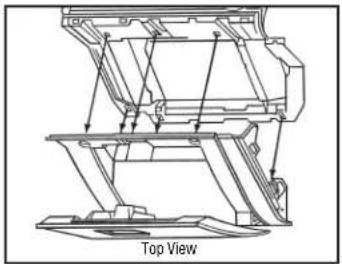

1. Abra la guantera y retire (6) tornillos de 7mm desde el exterior del borde, y luego soltar y quitar. (Figura A)
2. Retire los tornillos (4) de 7mm desde el panel debajo de la columna de dirección, y luego soltar y quitar. (Figura B)
3. Suelte y retire el panel central que rodea a los mandos de la radio y del clima, y luego retire. (Figura C)
4. Retire (4) tornillos de 7mm asegurar la radio, y luego retire. (Figura D)

Continúe con el ensamble del kit

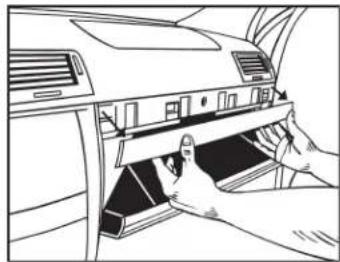

1. Suelte y retire el panel de moldura por encima de la guantera. (Figura A)
2. Soltar el borde superior del panel de debajo de la columna de dirección y dejar pasar el rato.

Nota: No es necesario quitar el panel. (Figura B)

1. Suelte y retire el panel de moldura pequeño a la derecha del interruptor de encendido. (Figura C)
2. Suelte y retire el panel de moldura que rodea a los mandos de la radio y del clima. (Figura D)
3. Retire (4) tornillos de 7mm que fijan la radio y luego retire. (Figura E)
4. Corte y retire las lengüetas de montaje superiores en cada lado de la carcasa de la radio. (Figura F)

Continúe con el ensamble del kit

Cortar los dos agujeros superiores fuera

(Figura F)

99-3303

Ensamble del kit

Provisión de radio DIN con el centro de información para el conductor (DIC)

1. Quite la manga de metal DIN del radio de mercado secundario.
2. Deslice la manga en la carcasa de radio y seguro doblando las lengüetas de fijación de metal hacia abajo.

Nota: A DIN espaciador se ha proporcionado para aplicaciones donde la profundidad es un problema. Si se utiliza el espaclador, colóquelo en la manga antes de deslizarse en la carcasa de radio. (Figura A)

1. Deslice del radio de nuevo en la manga hasta que haga clic. (Figura B)
2. Localice el armés de cableado de fábrica y el conector de la antena en el tablero y haga todas las conexiones necesarias al radio. Metra recomienda que use adaptadores adecuados de acoplamiento de Metra y/o de AXXESS. Vuelva a conectar la terminal negativa de la batería y pruebe el radio para verificar que funcione correctamente.
3. Vuelva a armar el tablero al revés de como lo desarmó.

Continúe con el ensamble final

Provisión de radio ISO DIN con el centro de información para el conductor (DIC)

1. Quite la manga de metal DIN y el anillo de moldura del radio de mercado secundario.
2. Sujetar los soportes ISO en el radio con los tornillos que vienen con el radio. (Figura A)
3. Deslice la radio en la carcasa de la radio hasta que se ajuste en su lugar (Figura B)
4. Coloque a presión la placa de la moldura al frente de la carcasa del radio. (Figura B)
5. Localice el arnés de cableado de fábrica y el conector de la antena en el tablero y haga todas las conexiones necesarias al radio. Metra recomienda que use adaptadores adecuados de acoplamiento de Metra y/o de AXXESS. Vuelva a conectar la terminal negativa de la batería y pruebe el radio para verificar que funcione correctamente.
6. Vuelva a armar el tablero al revés de como lo desarmó.

Continúe con el ensamble final

Clip de lado derecho

(Figura B)

99-3303

Ensemble final

Conexiones que se deben hacer Instalación del 99-3303

Desde el arnés de 99-3303 al radio de mercado secundario:

• Conecte el cable negro al cable de tierra.
• Conecte el cable amarillo al cable de la batería.
• Conecte el cable rojo al cable de accesorios.
• Conecte el cable azul/blanco al cable de encendido del amplificador.

Nota: Este cable debe estar conectado a la interfase de la función.

• Conecte el cable blanco con la salida positiva de la bocina izquierda delantera.
• Conecte el cable blanco/negro con la salida negativa de la bocina izquierda delantera.
• Conecte el cable gris con la salida positiva de la bocina derecha delantera.
• Conecte el cable gris/negro con la salida negativa de la bocina derecha delantera.
• Conecte el cable verde con la salida positiva de la bocina izquierda trasera.
• Conecte el cable verde/negro con la salida negativa de la bocina izquierda trasera.
• Conecte el cable púrpura con la salida positiva de la bocina derecha trasera.

• Conecte el cable púrpura/negro con la salida negativa de la bocina derecha trasera.

• Conecte el arnés 99-3303 cableado en los conectores en la parte posterior de la carcasa de la radio, y luego en el vehículo.
  Nota: Para los modelos sin OnStar, no tener en cuenta el conector de 12 pins.

• Con todas las conexiones completado, vuelva a conectar el terminal negativo de la batería.
  Atención: Si el 99-3303 nunca pierde el poder, el siguiente paso tendrá que realizarse de nuevo.
• Inicializar la interfaz girando el encendido durante 30 segundos, a continuación, gire el encendido de marcha atrás, vuelva a encenderla de nuevo.

Instrucciones de instalación para la pieza 99-3303

Funcionamiento de la 99-3303

Modo de ajuste y ajuste

Para el ajuste de contraste, brillo, luz de fondo, color del botón de luz de fondo, y el volumen de OnStar.

Entrar en el modo de configuración y ajustes

Pulse el botón "MENU" simultáneamente "INFO" y. Cuando se entra en el modo de configuración y ajustes, la pantalla LCD mostrará "MENÚ Func Sel".

Selección de una función para actualizar

Utilice el botón "MENU" para seleccionar una función. La pantalla LCD mostrará la función seleccionada. (Véase la leyenda)

Actualización de una función

Utilice los botones "ENTER" "INFO" y para ajustar la función seleccionada y se muestra en la pantalla LCD. (Véase la leyenda)

Nota: Cuando se activa OnStar, el "INFO" y "ENTER" botones se pueden utilizar para ajustar el volumen OnStar sin introducir primero el modo de configuración y ajustes.

Cómo salir del modo de configuración y ajustes

El modo de configuración y ajustes se cerrará si no presiona ningún botón durante 10 segundos.

Función Pantalla	LCD Descripción de la	Operación
Contraste LCD	Contraste INF/ENT	INFO aumenta contraste de la pantalla ENTER disminuye el contraste del LCD
Brillo LCD	Brillante INF/ENT	INFO aumenta el brillo del LCD ENTER disminuye el brillo del LCD
OnStar volumen	OnStar: Vol INF/ENT	INFO aumenta OnStar volumen ENTER disminuye OnStar volumen
Botón de luz de fondo color	Botón de color ENT	ENTER cambios de la luz de fondo el botón entre ámbar y verde
Ajustar reloj	Ajustar hora INF/ENT	INFO cambia hora(s) ENTER cambios minutos(s)

IMPORTANTE

Si tiene dificultades con la instalación de este producto, llame a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de hacerlo, revise las instrucciones por segunda vez y asegúrese de que la instalación se haya realizado exactamente como se indica en las instrucciones. Por favor tenga el vehículo desarmado y listo para ejecutar los pasos de resolución de problemas antes de llamar.

EL CONOCIMIENTO ES PODER

Mejore sus habilidades de Instalación y fabricación inscribliéndose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra industria. Registrese en www.installerinstitute.com o llame al 800-354-6782 para obtener más información y avance hacia un futuro mejor.

Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Múvil (Mobile Electronics Certification Program, MECP).
